Гелиевая течь E084 для течеискателей KYKY ZQJ-3200 и Pfeiffer Adixen ASM 340
Гелиевая течь для течеискателя представляет собой эталонный источник потока гелия, предназначенный для калибровки, проверки чувствительности и подтверждения работоспособности гелиевых масс-спектрометрических течеискателей. В современной практике контроля герметичности такая течь является не вспомогательным аксессуаром, а важной частью метрологической цепочки прибора. Именно по ее сигналу оценивают правильность работы измерительного тракта, стабильность отклика анализатора и готовность течеискателя к выполнению реальных производственных задач.
Для предприятий, использующих гелиевые течеискатели при контроле герметичности вакуумных систем, трубопроводов, теплообменников, криогенных сосудов, электронных компонентов и ответственных сборочных единиц, исправная калиброванная течь имеет принципиальное значение. Если поток эталонной течи стабилен и соответствует паспортным значениям, течеискатель способен выполнять корректную калибровку и сохранять требуемые метрологические характеристики. Если же течь деградирует, прибор может формально оставаться работоспособным, но уже не обеспечивать достоверность результатов контроля.
Что такое гелиевая течь
Гелиевая течь это мера потока, воспроизводящая известный и стабильный поток гелия. В зависимости от конструкции она может быть внешней или внутренней. Внешние течи применяются для проверки чувствительности прибора снаружи, для настройки режима щупа, для контроля работы вакуумной схемы и для сопоставления нескольких течеискателей между собой. Внутренние течи устанавливаются непосредственно в течеискатель и используются для автоматической калибровки, проверки нулевой линии, контроля чувствительности и оценки состояния измерительного тракта.
В обоих случаях основная задача гелиевой течи одна и та же. Она должна воспроизводить эталонный поток пробного газа с высокой стабильностью во времени. Благодаря этому можно не только увидеть, что прибор реагирует на гелий, но и понять, насколько точно он измеряет величину утечки и сохраняет ли он штатную чувствительность.
Почему для течеискателей используют именно гелий
Гелий широко применяется в течеискании благодаря совокупности физических и технологических свойств. Этот газ химически инертен, безопасен для большинства материалов, имеет малую молекулярную массу и хорошо проходит через микродефекты. В атмосфере его естественная концентрация очень мала, поэтому фон по гелию низкий и сигнал течеискателя хорошо выделяется на фоне окружающего воздуха.
Кроме того, гелий эффективно регистрируется масс-спектрометрическим анализатором. По этой причине он стал стандартным пробным газом для высокочувствительного контроля герметичности, особенно там, где требуется обнаружение микротечей и нанотечей.
Роль гелиевой течи в системе контроля герметичности
Любой гелиевый течеискатель должен не просто включаться и показывать наличие сигнала. Для квалифицированной работы прибору необходимо регулярно подтверждать свою чувствительность. Эту задачу и решает калиброванная гелиевая течь. Она дает прибору известный поток гелия, по которому электроника оценивает отклик измерительного тракта, корректирует коэффициенты усиления и подтверждает, что течеискатель готов к работе.
Если течь исправна, прибор уверенно проходит калибровку, стабильно держит нулевую линию и воспроизводимо реагирует на внешние утечки. Если течь начинает деградировать, возникают ошибки при автокалибровке, снижается повторяемость сигнала, появляются сомнения в точности показаний и усложняется прохождение периодической поверки или внутреннего метрологического контроля.
Внутренняя и внешняя калиброванная течь
В практике эксплуатации течеискателей применяются два основных типа гелиевых течей. Первый тип это внешние эталонные меры потока. Они подключаются к прибору или подносятся к входу щупа и используются для ручной проверки чувствительности, демонстрации отклика, настройки режима щупа и локальной калибровки течеискателя.
Второй тип это внутренние калиброванные течи. Они устанавливаются внутри корпуса течеискателя и работают как штатный источник эталонного потока гелия. Именно такие течи обеспечивают автоматическую калибровку прибора, экспресс-проверку состояния измерительного тракта и контроль чувствительности без необходимости подключения внешней арматуры.
Для многих промышленных течеискателей именно внутренняя течь является базовым элементом ежедневной или регламентной проверки. Ее состояние определяет, насколько быстро прибор выходит на рабочий режим и можно ли доверять его показаниям в процессе контроля герметичности.

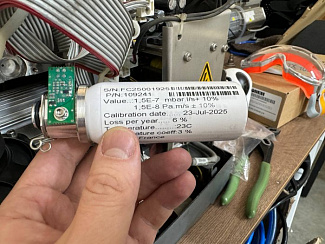

Пример внутренней калиброванной течи E084, номер 121528S
Одним из примеров такого изделия является калиброванная внутренняя течь E084, номер 121528S. Это встроенный эталонный источник потока гелия, предназначенный для автоматической калибровки и контроля чувствительности гелиевого масс-спектрометрического течеискателя. Течь применяется как штатный калибровочный источник в составе прибора и используется для проверки нулевой линии, экспресс-оценки состояния измерительного тракта и подтверждения готовности течеискателя к работе.
Конструктивно внутренняя течь представляет собой герметичный резервуар с гелием и встроенным высокостабильным дозирующим элементом. Через этот элемент в измерительный тракт подается строго ограниченный и повторяемый поток гелия. Значение потока задается при изготовлении и подтверждается при поверке меры потока. За счет этого течеискатель получает воспроизводимый эталонный сигнал и может автоматически корректировать свои настройки.
Преимущества применения калиброванной гелиевой течи
Основное преимущество гелиевой течи состоит в стабильности потока. Для работы течеискателя важно, чтобы контрольный сигнал был не случайным, а воспроизводимым. Это позволяет сравнивать результаты калибровки в разные дни, фиксировать дрейф измерительного тракта и своевременно принимать решение о сервисном обслуживании.
Второе важное преимущество состоит в высокой повторяемости сигнала при многократных циклах калибровки. Если эталонная течь исправна, течеискатель каждый раз получает практически один и тот же тестовый поток. Это обеспечивает сопоставимость результатов, уменьшает неопределенность и делает процедуру самоконтроля действительно информативной.
Третье преимущество заключается в удобстве эксплуатации. Встроенная течь не требует отдельного подключения внешних шлангов, редукторов и дополнительной оснастки. Прибор сам переключает вакуумную систему на внутреннюю течь, измеряет сигнал и завершает калибровку. За счет этого сокращается время простоя оборудования и упрощается контроль его технического состояния непосредственно на рабочем месте оператора.
Когда требуется замена гелиевой течи
Замена гелиевой течи необходима в нескольких типовых ситуациях. Первая ситуация связана с ошибками автокалибровки. Если течеискатель перестал корректно проходить штатную внутреннюю калибровку, одной из вероятных причин является деградация встроенной меры потока.
Вторая ситуация возникает при нестабильном сигнале. Если чувствительность прибора заметно изменяется от цикла к циклу, а отклик на контрольный поток перестает быть повторяемым, это указывает на необходимость диагностики и, возможно, замены течи.
Третья ситуация относится к периодической поверке или к внутреннему метрологическому контролю. Если прибор не подтверждает свои характеристики в процессе проверок, исправность и стабильность встроенной гелиевой течи должна быть проверена в первую очередь.
Четвертая ситуация связана с естественным старением эталонного узла. Даже при отсутствии резкого отказа калиброванная течь постепенно теряет свои свойства из-за изменения состояния дозирующего элемента, старения мембраны, возможного изменения внутреннего давления гелия или механических воздействий.
Признаки деградации гелиевой течи
Наиболее характерными признаками деградации гелиевой течи являются нестабильный результат автокалибровки, дрейф чувствительности, ухудшение повторяемости сигнала, ошибки по калибровке, увеличение времени выхода прибора на рабочий режим, а также несоответствие отклика течеискателя ожидаемому уровню при сравнении с внешними эталонами.
Особенность этой ситуации состоит в том, что течеискатель часто сохраняет внешнюю работоспособность. Он включается, откачивает систему и может даже реагировать на гелий. Однако его измерительный тракт уже не обеспечен надежным эталонным источником потока, а значит, точность численных значений течи и нижний порог обнаружения становятся сомнительными.
Почему гелиевая течь важна для метрологии
Калиброванная гелиевая течь является ключевым элементом метрологического обеспечения течеискателя. От ее стабильности зависят нижний порог обнаружения утечек, достоверность численных значений на дисплее прибора, корректность сравнения результатов с нормами браковки и соответствие внутренним регламентам предприятия.
Именно поэтому замена или проверка калиброванной течи не является второстепенной сервисной операцией. Это один из базовых элементов поддержания работоспособности течеискателя как средства измерений, а не просто индикатора наличия гелия.
Основные технические характеристики калиброванной течи
| Параметр | Описание |
|---|---|
| Назначение | Воспроизведение эталонного потока гелия для калибровки и проверки чувствительности течеискателя |
| Тип применения | Внутренний или внешний калибровочный источник в зависимости от исполнения |
| Тип пробного газа | Гелий высокой чистоты |
| Функция в приборе | Контроль чувствительности, проверка нулевой линии, экспресс-оценка состояния измерительного тракта |
| Конструктивная схема | Герметичный резервуар с гелием и дозирующим элементом |
| Типовой диапазон | Эталонный поток малого уровня для проверки микро- и нанотечей |
| Область применения | Гелиевые масс-спектрометрические течеискатели на промышленных и лабораторных объектах |
Сервисная замена гелиевой течи
Сервисная замена гелиевой течи включает несколько этапов. Сначала проводится диагностика течеискателя и оценка сигнала от текущей внутренней меры потока. Затем выполняется демонтаж старого узла и установка новой калиброванной течи. После этого проверяется герметичность соединений, корректность переключения прибора на внутреннюю течь и устойчивость отклика анализаторного тракта.
Правильная замена важна не только с механической точки зрения. После установки новой течи необходимо убедиться, что течеискатель корректно интерпретирует эталонный поток, не имеет паразитных утечек в сервисной зоне и действительно восстановил заявленные метрологические характеристики. Поэтому замена меры потока целесообразна в рамках профессионального сервисного обслуживания.
Комплексное обслуживание течеискателя
На практике замена гелиевой течи часто выполняется совместно с общим сервисом течеискателя. В такой комплекс работ обычно входят проверка вакуумной части, контроль состояния катодов, тест датчиков Пирани, проверка внутренних и внешних эталонных течей, очистка элементов тракта, настройка режимов работы прибора и адаптация параметров под технологические задачи заказчика.
Такой подход позволяет не просто заменить отдельный узел, а восстановить устойчивую и предсказуемую работу всей системы контроля герметичности. Это особенно важно для предприятий, где течеискатель является частью ежедневного производственного процесса.
Поставка гелиевых течей от LeakLab
Лаборатория LeakLab поставляет калиброванные гелиевые течи для течеискателей, включая внутренние штатные меры потока для сервисной замены. Возможна поставка как отдельного узла, так и в составе комплекса сервисных работ. При необходимости организуется выезд специалиста на площадку заказчика для замены течи, проверки работоспособности прибора и обучения персонала базовым процедурам калибровки.
Для предприятий это особенно удобно, поскольку позволяет сократить простои оборудования, быстро вернуть течеискатель в рабочее состояние и обеспечить соответствие внутренним регламентам по контролю герметичности.
Наличие и оперативная поставка
Одним из важных преимуществ является наличие калиброванных течей на складе и возможность оперативной поставки по России и странам ЕАЭС. Для заказчика это означает минимизацию времени ожидания, особенно в тех случаях, когда течеискатель остановлен по причине ошибки автокалибровки или когда прибор срочно требуется подготовить к поверке, выездным работам или серийному контролю изделий.
Если предприятие эксплуатирует несколько течеискателей, разумным решением является поддержание резервного комплекта калиброванных течей для сервисной замены. Это позволяет не зависеть от срочной логистики в момент отказа и сохранять непрерывность цикла контроля герметичности.
Рекомендации по эксплуатации
Для сохранения метрологических характеристик гелиевой течи рекомендуется эксплуатировать течеискатель в допустимом диапазоне температур и влажности, регулярно выполнять автоматическую калибровку, фиксировать результаты в журнале контроля и не игнорировать нестабильный сигнал при проверке чувствительности.
Также важно избегать механических ударов, вибраций и неквалифицированного вмешательства в узел калиброванной течи. При появлении сомнений в корректности ее работы лучше сразу провести диагностику и при необходимости заменить модуль, чем продолжать эксплуатацию прибора с неопределенными метрологическими характеристиками.
Где применяется гелиевая течь для течеискателей
Калиброванные гелиевые течи применяются в сервисе и эксплуатации течеискателей, используемых при контроле герметичности вакуумных систем, газовых систем, теплообменного оборудования, трубопроводов, криогенных сосудов, электронной аппаратуры, приборных блоков, герметичных корпусов и других технических устройств, для которых критична величина утечки.
В зависимости от конструкции прибора и технологической задачи течь может участвовать как во внутренней калибровке, так и в ручной проверке чувствительности, при приемочном тестировании, после ремонта, перед выездом на объект или в рамках регламентного сервисного обслуживания.
