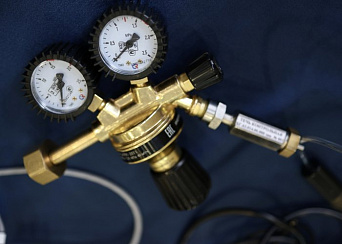

Эталонная контрольная гелиевая течь для проверки течеискателей 10-3 - 10-5 м³·Па/с

Эталонная контрольная гелиевая течь LeakLab предназначена для проверки работоспособности гелиевых течеискателей, настройки чувствительности и контроля стабильности измерительного тракта. Изделие капиллярного типа формирует воспроизводимый поток гелия, значение которого определяется по калибровочной таблице в зависимости от давления на редукторе. Решение подходит для лабораторного и производственного применения при выполнении работ по контролю герметичности и настройке систем течеискания.

Продукция Лаборатории LeakLab

Эталонная контрольная гелиевая течь для проверки гелиевых течеискателей

Контрольная течь капиллярного типа предназначена для создания стабильного потока гелия при настройке чувствительности гелиевых течеискателей и схем течеискания, а также для качественной и количественной оценки результатов испытаний на герметичность.

Контрольный газ - гелий Капиллярное исполнение Максимальное давление - 12,0 кгс/см² Калибровка по методике БГ/144К-2024

Назначение

Проверка работоспособности течеискателя, настройка чувствительности и контроль стабильности измерительного тракта.

Принцип работы

Формирование стабильного потока гелия через капилляр при заданном давлении на входе.

Способ задания потока

По калибровочному графику или таблице в зависимости от показаний манометра редуктора.

Подключение

Присоединение к редуктору баллона с гелием. Резьба присоединительной гайки - M16x1,5.

Описание изделия

Контрольная течь для редуктора представляет собой капиллярное устройство, установленное в герметичном корпусе и предназначенное для получения воспроизводимого потока контрольного газа. Изделие применяется при наладке и проверке гелиевых течеискателей, а также при оперативной оценке чувствительности измерительного канала.

Конструктивно изделие включает корпус с герметично установленным капилляром, выходной наконечник, уплотнительные элементы и присоединительный узел для установки на редуктор баллона с гелием. На выходе формируется поток гелия, значение которого определяется по калибровочной зависимости от давления на редукторе.

Для корректного задания потока необходимо использовать манометр, прошедший поверку или калибровку. При определении расхода по калибровочному графику необходимо учитывать погрешность калибровки и температурную поправку.

Преимущества

Стабильный контрольный поток гелия
Удобная установка на редуктор баллона
Простая настройка требуемого значения по давлению
Подходит для проверки чувствительности щупа и течеискателя
Компактное исполнение для лабораторного и производственного применения
Возможность периодической и внеочередной калибровки

Основные технические характеристики

Тип изделия	Контрольная течь для редуктора, капиллярного типа
Контрольный газ	Гелий
Способ калибровки	Метод натекания по методике БГ/144К-2024
Погрешность калибровки	Не более ±30 %
Температурная поправка	1 % на 1,0 °C
Первичная калибровка	29.01.2026
Межкалибровочный интервал	Для единичного значения потока - 1 раз в 6 месяцев. Для калибровочного графика - 1 раз в год
Максимальное давление подачи газа	12,0 кгс/см²
Присоединение к редуктору	Гайка с метрической резьбой M16x1,5
Способ определения потока	По калибровочному графику или таблице в зависимости от давления на редукторе

Калибровочная зависимость потока гелия от давления

Значение потока контрольного газа устанавливается по давлению на редукторе. Ниже приведены данные калибровки контрольной течи для определения зависимости потока гелия Q от давления P.

№	Давление P, кгс/см²	Поток гелия Q, м³·Па/с	Поток, л·мкм рт. ст./с	Температура калибровки, °C
1	2,0	8,21·10^-5	0,62	20,3
2	4,0	2,5·10^-4	1,87	20,7
3	6,0	5,14·10^-4	3,86	20,8
4	8,0	8,56·10^-4	6,42	21,0
5	10,0	1,22·10^-3	9,14	21,0
6	12,0	1,62·10^-3	12,17	20,9

При определении потока по калибровочному графику необходимо учитывать погрешность калибровки ±30 %.

Условия эксплуатации

Атмосферное давление	730 ± 50 мм рт. ст.
Температура окружающего воздуха	от +10 °C до +40 °C
Относительная влажность воздуха	до 80 %

Комплект поставки

Наименование	Количество
Контрольная течь	1 шт.
Паспорт с калибровочным графиком	1 экз.

Порядок применения

Шаг 1

Установить редуктор на баллон с гелием в соответствии с инструкцией по его эксплуатации.

Шаг 2

Снять защитные заглушки и присоединить контрольную течь к штуцеру редуктора.

Шаг 3

Открыть вентиль баллона и установить требуемое давление по манометру низкого давления.

Шаг 4

Определить соответствующий поток гелия по калибровочной таблице или графику.

Шаг 5

Поднести щуп течеискателя к выходному наконечнику и зарегистрировать сигнал прибора.

Шаг 6

После завершения испытаний закрыть вентиль баллона, разгрузить редуктор и установить заглушки.

Периодическая калибровка

Периодическая калибровка выполняется один раз в год для подтверждения и корректировки калибровочного графика. После выполнения калибровки новый график прикладывается к паспорту изделия, а сведения о проведённой процедуре вносятся в эксплуатационные документы.

Для проверки конкретного значения потока допускается также периодическая оценка единичной точки с установленным межкалибровочным интервалом 1 раз в 6 месяцев.

Внеочередная калибровка

Внеочередная калибровка проводится по мере необходимости для подтверждения или уточнения значения потока контрольного газа при выбранном давлении.

Давление, кгс/см²	Поток, м³·Па/с	Температура, °C	Дата
5,0	3,91·10^-4	21,1	11.02.2026
11,0	1,46·10^-3	21,2	11.02.2026

Требования к обращению и хранению

Внутри корпуса установлен стеклянный капилляр. Изделие требует аккуратного обращения, исключающего механические воздействия, загрязнение присоединительных элементов и повреждение фильтра.

Для обеспечения стабильного потока контрольного газа контрольную течь и применяемый редуктор следует содержать в чистоте. После завершения работ изделие необходимо закрывать штатными заглушками.

Хранение рекомендуется в упаковке, в отапливаемом помещении. Транспортирование допускается в упаковке с защитой от механических повреждений.

Где применяется изделие

Контрольная гелиевая течь применяется в лабораториях и на производственных участках, где необходимо оперативно проверить чувствительность гелиевого течеискателя, оценить исправность щупа, подтвердить отклик прибора перед началом испытаний или сопоставить результаты измерений с известным контрольным потоком.

Лаборатория LeakLab поставляет данное изделие как удобный эталонный инструмент для повседневной практики течеискания, где требуется воспроизводимый источник гелия и понятная калибровочная зависимость потока от давления.
