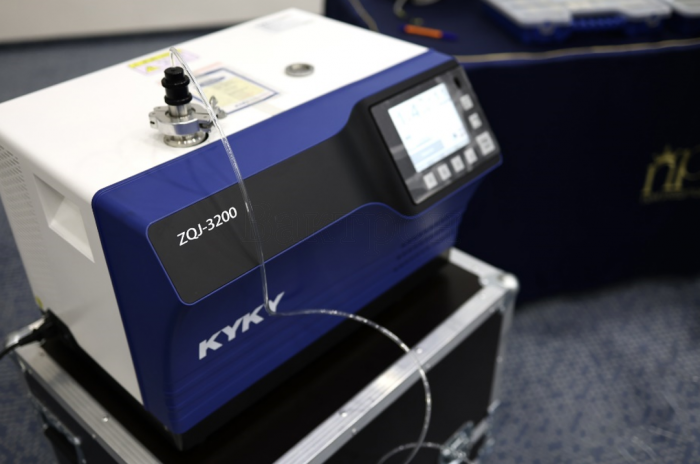

Масс-спектрометрический гелиевый течеискатель ZQJ предназначен для количественного контроля герметичности изделий, узлов и вакуумных систем. Его рабочая величина — поток утечки, выраженный в Па·м³/с. Прибор селективно регистрирует ионы гелия с отношением массы к заряду m/z = 4 в магнитном поле. Такое построение измерительного тракта позволяет применять один комплекс в двух разных сценариях: проводить вакуумное испытание с количественной оценкой потока и выполнять щуповой поиск на изделии, заполненном пробным газом под избыточным давлением.
Практическая ценность ZQJ определяется не одной нижней границей диапазона. Для устойчивого результата важны подготовка вакуумного тракта, правильный выбор режима, проверка отклика по контрольной течи, контроль гелиевого фона и защита анализатора от загрязнения. Поэтому ниже прибор рассматривается как часть измерительной процедуры: от осмотра соединений и регистрации условий до оформления протокола и действий при нестабильном сигнале.
Как формируется измерительный сигнал
В анализатор поступает газ из вакуумного тракта. Источник ионов формирует заряженные частицы, а магнитная система отделяет ионы, соответствующие выбранному отношению m/z. Для гелия-4 контролируется канал m/z = 4. Зарегистрированный сигнал преобразуется в значение потока утечки. При вакуумном способе пробный газ проходит через дефект внутрь откачиваемого изделия или измерительной системы. При щуповом способе изделие находится под избыточным давлением, а газ, выходящий через дефект, забирается щупом.
Различие направлений движения газа определяет подготовку объекта. Вакуумный способ требует исправной откачной оснастки, герметичных соединений KF или CF и управляемого гелиевого фона. Щуповой способ требует равномерного перемещения щупа около поверхности и исключения случайной подачи гелия к воздухозабору. Значение на дисплее нельзя интерпретировать отдельно от выбранного режима, нулевого уровня и результата контрольной проверки.
Вакуумная архитектура и контроль давления
Высоковакуумная ступень ZQJ описана на базе турбомолекулярного насоса Pfeiffer SplitFlow. Форвакуумный тракт выполнен с насосом ULVAC, магнитной муфтой и клапаном обратного потока. Давление контролируется датчиком Пирани в форвакуумной части и ионизационным датчиком в области анализатора. Такое разделение даёт оператору информацию о состоянии разных участков тракта и помогает не переводить анализатор в измерительный режим до достижения необходимых условий.
Источник ионов использует иридиевые катоды. В описании прибора указан ориентировочный ресурс катодов 5–7 лет, однако фактическое состояние зависит от режима эксплуатации, роста давления и загрязнения. Поэтому календарный срок не заменяет проверки отклика, фона и состояния вакуумной части.
Подтверждённые характеристики ZQJ
| Параметр | Подтверждённое значение | Практическое значение |
|---|---|---|
| Вакуумный режим «Нормальный» | 1×10−12…1×10−1 Па·м³/с | Основной количественный диапазон вакуумного способа |
| Режим «Массивная течь» | 1×10−9…1×10−1 Па·м³/с | Работа при повышенном потоке и соответствующей точке ввода газа |
| Щуповой режим | 5×10−9…1×10−2 Па·м³/с | Локализация места выхода пробного газа |
| Минимальный достоверный поток, вакуум | ≤ 5×10−13 Па·м³/с | Заявленная характеристика вакуумного входа |
| Относительная погрешность, «Нормальный» | ±(0,15 + Qнпи/Qизм)·100 % | Зависит от нижнего предела и измеренного потока |
| Относительная погрешность, «Массивная течь» | ±50 % | Учитывается при оценке крупных течей |
| Давление начала вакуумных испытаний | до 2500 Па | Ориентир для входа в вакуумный цикл |
| Готовность к работе | ≤ 3 мин | Заявленное время подготовки прибора |
| Время отклика до 63 % сигнала | < 2 с | Учитывается при скорости обдува или перемещения щупа |
| Питание | 220 В ± 22 В, 50 Гц ± 1 Гц | Требование к сети питания |
| Условия эксплуатации | +10…+35 °C; влажность ≤ 80 %; 84…106,7 кПа | Условия, которые следует фиксировать в журнале |
| Габариты корпуса | 545×380×430 мм, без тележки | Ориентир для рабочего места и обслуживания |
| Интерфейсы | RS-232 (D-Sub 9), дискретный I/O (D-Sub 37) | Связь с системой регистрации и автоматикой |
| Основной интерфейс | Сенсорный экран; вынос до 2 м, магнитное крепление | Размещение панели около рабочей зоны |
| Контрольные газы | He-4, He-3, H₂ | Применение требует учёта селективности и безопасности |
| Средняя наработка на отказ | ≥ 15 000 ч | Заявленный эксплуатационный показатель |
| Средний срок службы | около 12 лет | Заявленный ориентир, не замена фактической диагностики |
В формуле погрешности Qнпи означает нижний предел измерений, а Qизм — измеренный поток. Чем ближе результат к нижней границе выбранного диапазона, тем важнее учитывать фон, дрейф нуля и условия контрольной проверки. Один только вывод большого количества знаков на дисплей не подтверждает достоверность результата.
Пошаговая подготовка к вакуумному испытанию
- Определить задачу. До включения прибора фиксируют объект, направление перепада давления, критерий браковки, требуемый режим и единицу результата Па·м³/с.
- Осмотреть вакуумную оснастку. Проверяют целостность соединений KF/CF, уплотнений, шлангов, клапанов и присоединения объекта. Загрязнённое или смещённое уплотнение способно сформировать собственный поток.
- Проверить условия. В журнал вносят температуру, относительную влажность и давление окружающей среды. Эти данные нужны для сопоставления результатов смен и контрольных проверок.
- Запустить откачную систему. Сначала оценивают показания форвакуумного датчика Пирани, затем состояние области анализатора. Переход к измерению выполняют после выхода тракта в рабочий режим.
- Оценить фон. До подачи гелия контролируют нулевую линию и выполняют обнуление. Источник гелия не располагают рядом с воздухозабором и выхлопом.
- Проверить чувствительность. Отклик проверяют по контрольной течи, записывая её номинал, условия и данные документа. Результат сравнивают с ожидаемым значением с учётом применимой неопределённости.
- Выбрать режим. «Нормальный» режим используют для основного диапазона, а «Массивную течь» — при повышенном потоке. Автоматическое или ручное переключение не отменяет проверки того, какой режим записан в протоколе.
- Провести обдув. Гелий подают последовательно к контролируемым зонам. Время выдержки выбирают так, чтобы учесть заявленное время отклика менее 2 с и объём подключённого тракта.
- Зафиксировать результат. Записывают установившийся поток, фон до испытания, режим, давление, применённую оснастку и последовательность контроля зон.
- Повторить контрольную проверку. После серии испытаний повторно проверяют отклик. Расхождение между проверками является основанием оценить стабильность тракта до принятия окончательного решения.
Щуповой режим: локализация без потери воспроизводимости
В щуповом режиме ZQJ локализует выход пробного газа из изделия под избыточным давлением. В исходном описании рекомендована скорость перемещения щупа 0,10–0,15 м/мин, зазор не более 5 мм и движение снизу вверх. Эти параметры полезно зафиксировать в технологической инструкции, поскольку слишком быстрое перемещение сокращает время взаимодействия щупа с локальным облаком гелия, а изменяющийся зазор делает сигналы разных проходов несопоставимыми.
Рабочая последовательность щупового поиска
- Создать в объекте заданные условия с пробным газом и проверить стабильность давления.
- Оценить фон щупа вдали от объекта и дождаться устойчивой нулевой линии.
- Разделить поверхность на участки: соединения, швы, вводы, уплотнения и переходные зоны.
- Перемещать щуп со скоростью 0,10–0,15 м/мин при зазоре не более 5 мм.
- При росте сигнала вернуть щуп к предыдущей точке, дождаться восстановления и повторить проход.
- Отметить координату, направление прохода, максимальное значение и фон перед повтором.
- После локализации убрать изделие из зоны фона гелия и проверить восстановление показаний.
Щуповой результат относится к конкретной траектории и условиям прохода. Его не следует механически переносить на вакуумный режим: диапазоны отличаются, а перенос пробного газа и фон формируются по-разному.
Контроль чувствительности и калибровочная проверка
Проверка по контрольной течи связывает показание прибора с известным контрольным потоком. Перед сменой рекомендуется обнулить фон, выполнить проверку и записать условия. В протоколе указывают идентификатор течи, номинальное значение, условия, сведения о неопределённости из её документа и фактический отклик ZQJ. Такая запись позволяет отличить изменение объекта от изменения измерительного тракта.
Если отклик ниже ожидаемого, проверку начинают не с корректировки коэффициента, а с вакуумной схемы. Оценивают соединения, клапаны, состояние форвакуумной ступени, остаточный фон и путь подачи контрольного газа. Если сигнал нестабилен, полезно повторить цикл после восстановления нулевой линии. Корректировка без выявления причины способна скрыть загрязнение или нарушение откачки.
Загрязнение, высокий фон и защита анализатора
Гелий, попавший в рабочую зону или форвакуумный тракт, повышает фон и увеличивает время восстановления. Масло, технологические пары и загрязнения оснастки могут изменять откачку и создавать медленный дрейф. Клапан обратного потока и конструкция форвакуумного тракта снижают риск переноса масла, но не отменяют чистоты соединений и обслуживания.
Типичные ошибки и их проверка
| Наблюдение | Возможная причина в рамках описанной системы | Проверка |
|---|---|---|
| Фон не возвращается к нулю | Гелий около воздухозабора, насыщение тракта, загрязнение | Убрать источник гелия, проветрить рабочую зону, продолжить откачку и повторно оценить фон |
| Отклик контрольной течи снижен | Негерметичность оснастки, неверный режим, изменение вакуумных условий | Проверить соединения, выбранный диапазон, давление по датчикам и повторить контроль |
| Сигнал резко растёт при старте | Крупная течь или неподготовленный объект | Перейти к режиму «Массивная течь», оценить присоединение и не нагружать анализатор |
| Щуп даёт разные пики на одном участке | Разная скорость, зазор или гелиевый фон | Повторить проход с фиксированными 0,10–0,15 м/мин и зазором ≤ 5 мм |
| Показание дрейфует между сменами | Различие условий, фона или состояния тракта | Сопоставить температуру, влажность, давление и записи контрольной течи |
Как выбрать конфигурацию
Для универсальных задач в описании указана модификация ZQJ-3200 с форвакуумным насосом ULVAC GHD-031B. Для объектов большого объёма предусмотрена возможность применения внешней форвакуумной станции. Для процессов, чувствительных к масляной контаминации, указаны безмасляные конфигурации. Выбор следует связывать с объёмом объекта, требуемым временем откачки, допустимостью масла и способом контроля, а не только с нижним пределом индикации.
Интеграция в стенд может использовать RS-232 и дискретный I/O. При проектировании автоматического цикла нужно сохранять в архиве не только итоговый поток, но и выбранный режим, состояние готовности, контрольный отклик и признаки превышения давления. Это делает результат пригодным для последующего анализа, а не превращает его в одиночное число без контекста.
Протокол и сменный чек-лист
Что внести в протокол испытания
- идентификацию объекта и контролируемого участка;
- критерий браковки и направление перепада давления;
- вакуумный или щуповой режим и рабочий диапазон;
- температуру, относительную влажность и атмосферное давление;
- фон до испытания и после него;
- данные контрольной течи и результат проверки чувствительности;
- применённые соединения, оснастку и конфигурацию откачки;
- измеренный поток, единицу Па·м³/с и решение по установленному критерию;
- результат повторной контрольной проверки после серии.
Короткий чек-лист перед сменой
- Соединения и уплотнения осмотрены.
- Показания Пирани и ионизационного датчика соответствуют этапу запуска.
- Фон стабилен и обнулён.
- Контрольная течь идентифицирована, её данные внесены в журнал.
- Отклик подтверждён до начала измерений.
- Источник гелия удалён от воздухозабора.
- Выбранный режим совпадает с технологической инструкцией.
- Архивирование и дискретные сигналы проверены, если они используются.
Ограничения интерпретации
Диапазон индикации не равен автоматически подтверждённой чувствительности конкретного стенда. Итог зависит от объекта, объёма, оснастки, фона, времени отклика и контрольной проверки. Заявленные сроки службы катодов и прибора являются ориентирами, а не гарантией состояния конкретного экземпляра. Возможность работы с H₂ требует отдельного учёта селективности и требований безопасности; исходные материалы не задают такую процедуру.
Упоминание поверки в наименовании исполнения также не заменяет проверку документов конкретного прибора. Перед включением результата в регулируемый процесс необходимо сверить идентификационные данные, действующий статус и комплект документов именно поставленного экземпляра.
Частые вопросы
Можно ли одним ZQJ выполнять суммарный контроль и искать место течи?
Да, в описании предусмотрены вакуумный и щуповой режимы. Первый используется для количественного контроля при откачке, второй — для локализации выхода пробного газа из объекта под избыточным давлением.
Когда нужен режим «Массивная течь»?
Он предназначен для диапазона 1×10−9…1×10−1 Па·м³/с и используется при повышенном потоке. Выбор режима фиксируют в протоколе, поскольку его погрешность и логика измерения отличаются от «Нормального» режима.
Почему проверку чувствительности повторяют после серии?
Повтор помогает оценить, сохранилась ли стабильность измерительного тракта. Если отклик заметно изменился, результаты серии требуют анализа условий, фона и состояния системы.
Достаточно ли дождаться сообщения «готов»?
Нет. Готовность прибора дополняют оценкой фона и проверкой по контрольной течи. Только связка этих действий показывает, что система подготовлена к конкретной измерительной задаче.
Что важнее при выборе: нижняя граница или откачная конфигурация?
Обе характеристики связаны. Для большого объёма важна форвакуумная производительность, для чистого процесса — допустимость масла, а для измерения малого потока — фон и проверка чувствительности.
