ZQJ-LEAKLAB-3302 — локализованная настольная конфигурация гелиевого масс-спектрометрического течеискателя на измерительной платформе семейства ZQJ-3200. Прибор предназначен для количественного контроля сквозной герметичности вакуумным методом и локального поиска дефектов щупом. Для заявленной конфигурации сохраняются ключевые измерительные характеристики базовой платформы, а локализация направлена на русскоязычную эксплуатацию, сервисную доступность и удобное включение в технологический процесс заказчика.
Что означает локализованная конфигурация
Индекс ZQJ-LEAKLAB-3302 обозначает конфигурацию, ориентированную на эксплуатацию в России. Ее ценность определяется не изменением физики измерения, а согласованием комплектации, русскоязычных материалов, вводом в эксплуатацию, обучением оператора и сервисным сопровождением.
Подход позволяет сохранить чувствительность и быстродействие платформы ZQJ-3200, одновременно снизив организационные издержки внедрения. Поэтому корректнее говорить о рациональном соотношении измерительных возможностей и совокупной стоимости владения, а не об абстрактной «лучшей цене» без сравнения конкретных комплектаций.
Практическая польза локализации
- русскоязычная техническая и методическая поддержка;
- подбор оснастки под объект контроля;
- ввод в эксплуатацию и обучение персонала;
- идентификация расходных материалов и запасных частей;
- диагностика и плановое обслуживание в России;
- интеграция прибора в ручные и автоматизированные посты.
Реальный внешний вид прибора
На исходной фотографии видны компактный настольный корпус, верхний вакуумный вход с ручным отсечным элементом и фронтальная сенсорная панель. Такая компоновка удобна для лабораторного стола, мобильной тележки и рабочего места оператора рядом с вакуумной камерой.

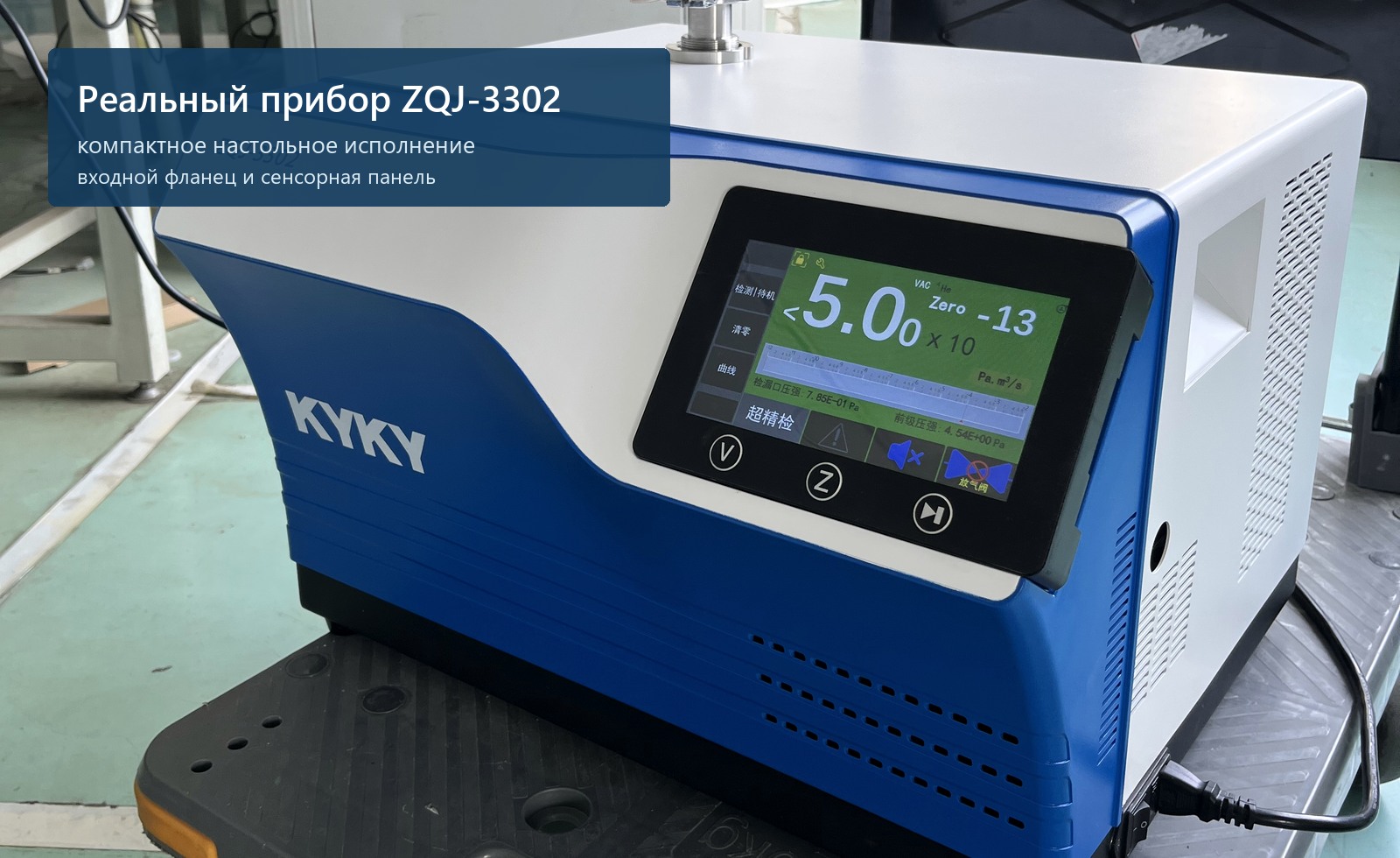

Фотография реального прибора ZQJ-3302. Показанная на экране величина является состоянием индикации на момент съемки, а не результатом приемочных испытаний.
Физический принцип измерения

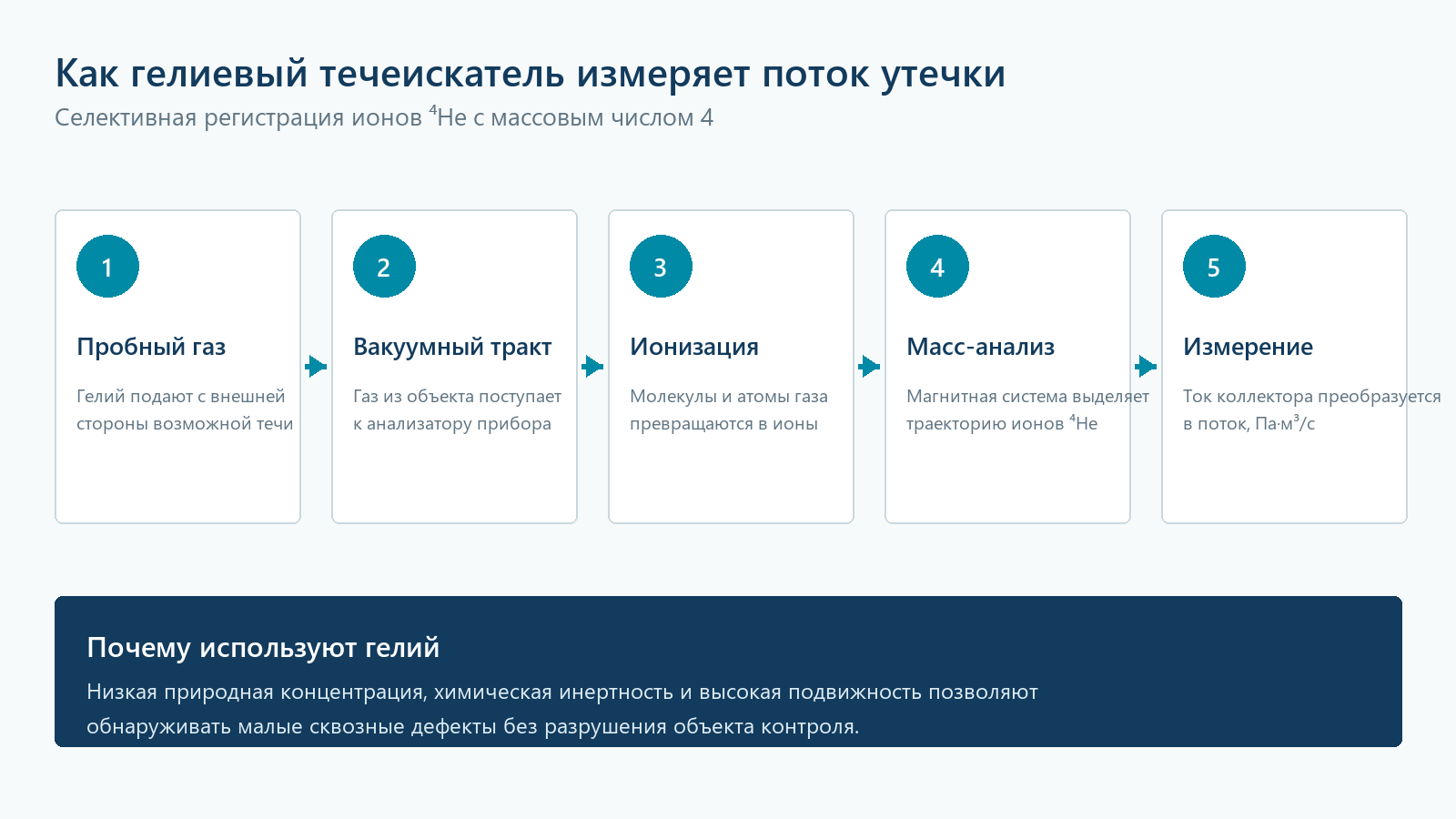

Гелиевый течеискатель регистрирует не «размер отверстия», а поток пробного газа, прошедшего через сквозной дефект. Газ поступает в вакуумный тракт, ионизируется в масс-спектрометрической ячейке, а ионы гелия-4 отделяются по отношению массы к заряду. Ток коллектора связан с парциальным давлением гелия и после калибровки отображается как поток в Па·м³/с.
Чувствительность метода объясняется сочетанием низкого природного фона гелия в воздухе, химической инертности, малой атомной массы и селективности масс-анализатора. Однако показание зависит не только от прибора: на него влияют концентрация пробного газа, давление, время отклика, объем объекта, проводимость трубопроводов, сорбция на поверхностях и фоновое содержание гелия в помещении.
Технические характеристики
| Параметр | Значение для заявленной платформы | Практическое значение |
|---|---|---|
| Метод анализа | масс-спектрометрический, пробный газ ⁴He | высокая селективность к гелию |
| Минимальный обнаруживаемый поток, вакуумный режим | 5×10⁻¹³ Па·м³/с | контроль малых сквозных дефектов при корректной оснастке и низком фоне |
| Диапазон показаний | 5×10⁻¹³…1×10⁻¹ Па·м³/с | охват двенадцати порядков величины |
| Диапазон измерений, нормальный вакуумный режим | 1×10⁻¹²…1×10⁻¹ Па·м³/с | количественный контроль после выхода на рабочий фон |
| Диапазон измерений, режим массивной течи | 1×10⁻⁹…1×10⁻¹ Па·м³/с | защита анализатора и ускоренный поиск крупных дефектов |
| Минимальный поток, щуповой режим | 5×10⁻¹⁰ Па·м³/с для базовой платформы | локализация течи на объекте под давлением |
| Максимальное входное давление | до 2500 Па | более ранний переход к контролю при откачке объекта |
| Режим крупной течи | качественный поиск при форвакуумном давлении до 10 000 Па | диагностика негерметичной оснастки до чувствительного измерения |
| Скорость откачки гелия | до 2,5 л/с | быстрое снижение гелиевого фона после отклика |
| Время отклика | ≤ 1 с | динамичный локальный поиск и короткий цикл |
| Время готовности | < 3 мин | быстрый запуск смены и повторный пуск |
| Источник электронов | две независимые иридиевые нити с оксидным покрытием | резервирование катода и увеличение межсервисного периода |
| Хранение и управление | сенсорная панель, карта памяти; набор интерфейсов зависит от комплектации | архивирование результатов и интеграция |
| Габариты базовой настольной платформы | 543×421×359 мм | компактное размещение на рабочем месте |
| Масса базовой настольной платформы | 55 кг | стационарное или тележечное применение |
| Условия эксплуатации локальной карточки | +10…+35 °C; влажность до 80 % без конденсации; 220 В, 50 Гц | лабораторные и производственные помещения |
Порог обнаружения и диапазон показаний не равны гарантированной погрешности во всем диапазоне. Метрологические характеристики подтверждаются паспортом и документами на конкретный экземпляр.

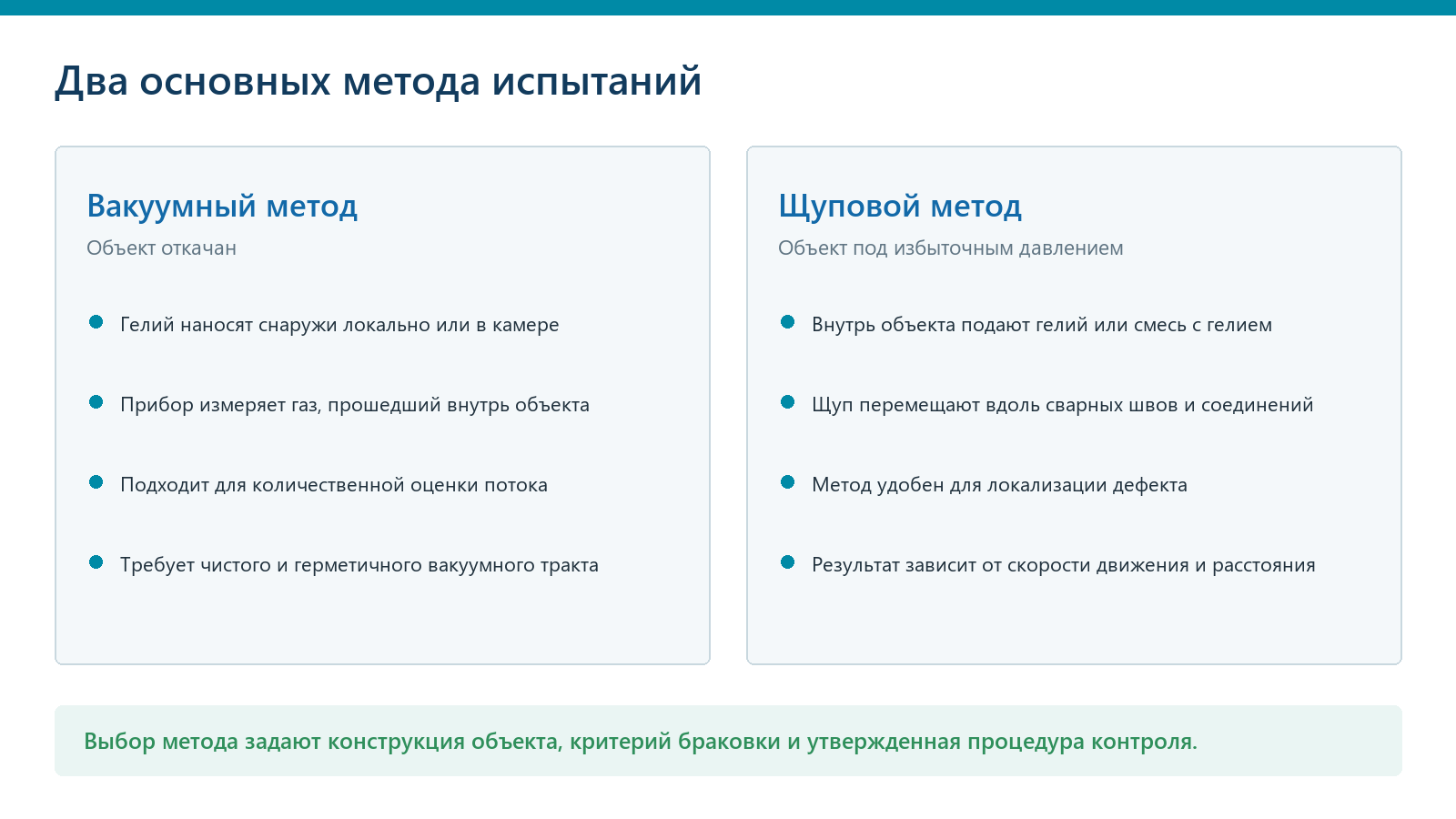

Вакуумный и щуповой методы
Вакуумный способ
Объект или испытательная камера подключаются к входу прибора и откачиваются. Гелий наносят на наружную поверхность предполагаемого дефекта. Прошедший внутрь газ транспортируется к анализатору, поэтому метод способен давать количественный результат при известной схеме подачи, стабильном фоне и выдержанном времени отклика.
Способ щупа
Внутрь объекта подают гелий или газовую смесь, а щупом обследуют наружные соединения. Метод удобен для локализации, но показание зависит от расстояния щупа, скорости перемещения, вентиляции и разбавления газа. Процедура должна фиксировать эти параметры.
Как получить воспроизводимый результат
Подготовить объект
Очистить соединения, выбрать схему контроля, проверить допустимость вакуума или испытательного давления.
Проверить тракт
Осмотреть шланги, фланцы, уплотнения, фильтр и клапаны. Крупная течь оснастки маскирует дефект изделия.
Стабилизировать фон
Проветрить рабочее место, исключить накопление гелия, дождаться устойчивого нуля и записать фон.
Проверить по эталону
Подтвердить отклик на эталонную течь с действующими характеристиками до начала серии.
Провести контроль
Соблюдать заданные давление, концентрацию, выдержку, скорость щупа и последовательность обхода.
Закрыть серию
Повторить контроль чувствительности, оформить условия, результат, критерий приемки и решение.

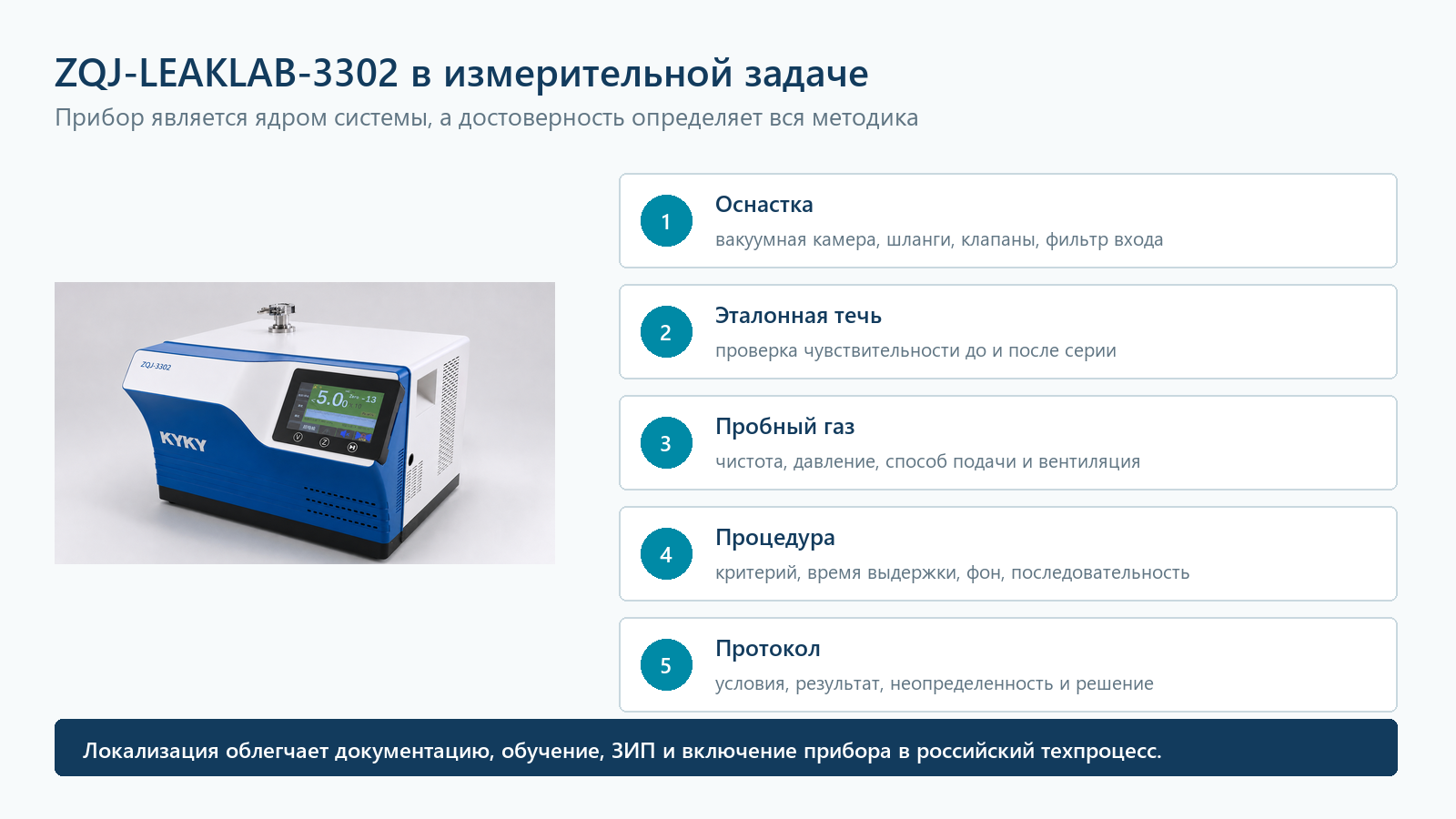

Прибор как часть измерительной системы
Даже течеискатель с порогом 5×10⁻¹³ Па·м³/с не обеспечивает достоверность сам по себе. Реальная система включает испытательную оснастку, вакуумные соединения, эталонную течь, средство подачи гелия, утвержденную процедуру и подготовленного оператора.
LeakLab может связать эти элементы в единый пост: от ручной проверки отдельного изделия до полуавтоматической камеры с управляемыми клапанами и регистрацией цикла. Конкретная архитектура выбирается по объему объекта, допустимому времени контроля, требуемому порогу и производительности.
Области применения
Промышленность
- вакуумные камеры и технологические установки;
- трубопроводная арматура и сварные сборки;
- теплообменники, холодильные и криогенные контуры;
- компоненты автомобильных и энергетических систем;
- электронные корпуса и герметичные вводы.
Наука и высокие технологии
- исследовательские вакуумные стенды;
- полупроводниковое и напылительное оборудование;
- ускорительная и аналитическая техника;
- вакуумная изоляция и криогеника;
- разработка методик неразрушающего контроля.
Сопоставление ZQJ-3200 и ZQJ-LEAKLAB-3302
| Критерий | ZQJ-3200 | ZQJ-LEAKLAB-3302 |
|---|---|---|
| Измерительная основа | серийная платформа семейства ZQJ-3200 | заявлена та же измерительная платформа |
| Порог в вакуумном режиме | 5×10⁻¹³ Па·м³/с | 5×10⁻¹³ Па·м³/с для заявленной конфигурации |
| Диапазон показаний | 5×10⁻¹³…1×10⁻¹ Па·м³/с | тот же заявленный диапазон |
| Интерфейс и документация | зависят от серийной поставки | подбираются для русскоязычной эксплуатации |
| Ввод в эксплуатацию | по договору поставки | может включать настройку, проверку и обучение LeakLab |
| ЗИП и обслуживание | по каналам поставщика | идентификация компонентов и сервисное сопровождение в России |
| Стоимость владения | зависит от комплектации и логистики | локализация направлена на снижение сопутствующих затрат без ухудшения измерительной части |
Финальное сравнение выполняют не по одному рекламному числу, а по составу насосов, диапазонам, интерфейсам, комплекту оснастки, документам, срокам сервиса и стоимости жизненного цикла.
Комплектность, сервис и запасные части
Для устойчивой эксплуатации заранее определяют перечень критичных компонентов: входной фильтр, уплотнения вакуумного тракта, катоды анализатора, чувствительный элемент датчика Пирани, эталонную течь и расходные элементы форвакуумной ступени. Перечень зависит от фактической конфигурации конкретного прибора.
Лаборатория контроля герметичности LeakLab выполняет подбор комплектации, ввод в эксплуатацию, обучение, диагностику и организацию поставки запасных частей. Формулировка «доступность ЗИП» означает заранее выстроенный канал идентификации и поставки компонентов; фактическое наличие и срок подтверждаются на дату заявки.
Частые вопросы
Означает ли показание 5×10⁻¹³ Па·м³/с подтвержденную точность?
Нет. Это минимальный обнаруживаемый поток базовой платформы. Погрешность, диапазон измерений и условия применения определяются метрологической документацией конкретного экземпляра.
Можно ли заменить вакуумный метод щуповым?
Методы решают разные задачи. Щуп удобен для локализации на объекте под давлением; вакуумный способ обычно обеспечивает более низкий порог и лучшую количественную воспроизводимость.
Зачем нужна эталонная течь?
Она подтверждает чувствительность всей измерительной цепочки в реальных условиях, включая прибор, подключение, фон и выбранный режим.
Можно ли встроить прибор в автоматическую установку?
Да, если комплектация включает необходимые интерфейсы. Состав сигналов, протокол обмена и алгоритм безопасности согласуют до заказа.
Гарантируется ли наличие всех запасных частей?
Перечень, совместимость, фактическое наличие и срок поставки подтверждаются по серийному номеру прибора и заявке. Статья не заменяет коммерческую спецификацию.
Основа технического обзора
- официальная карточка ZQJ-3200 Beijing KYKY Technology Co., Ltd.;
- публичные технические данные семейства ZQJ на сайте LeakLab;
- фотография реального прибора ZQJ-3302, предоставленная для публикации;
- ISO 20485, Non-destructive testing — Leak testing — Tracer gas method;
- ГОСТ 28517-90, неразрушающий контроль, масс-спектрометрический метод течеискания.
При расхождении статьи с паспортом конкретного экземпляра приоритет имеют паспорт, руководство по эксплуатации и договорная спецификация.
