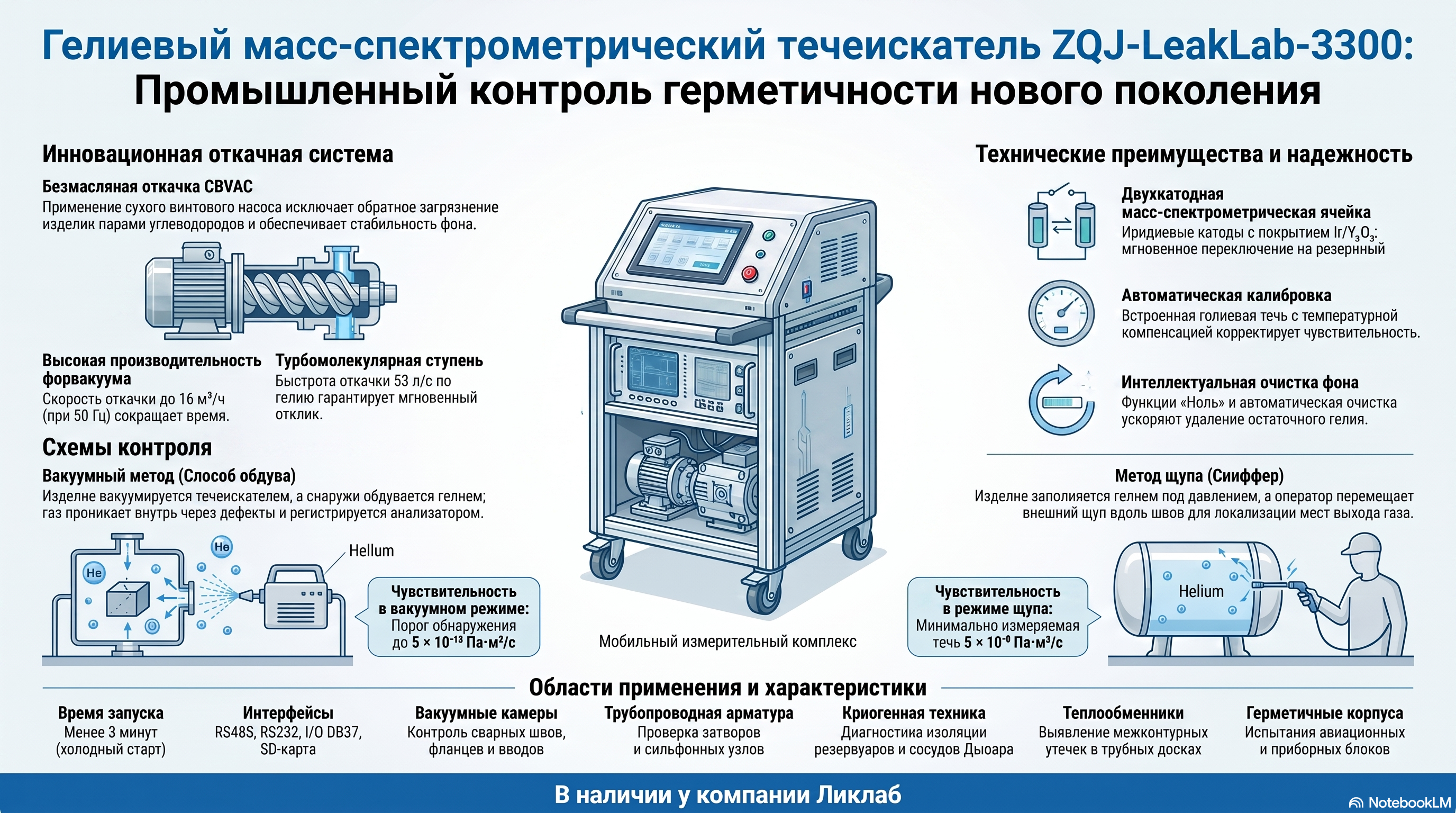

Промышленный гелиевый течеискатель ZQJ-LeakLab-3300: технический обзор и интеграция

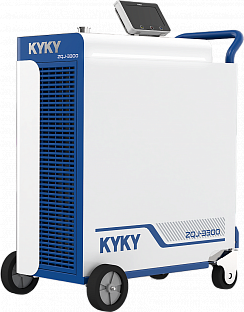

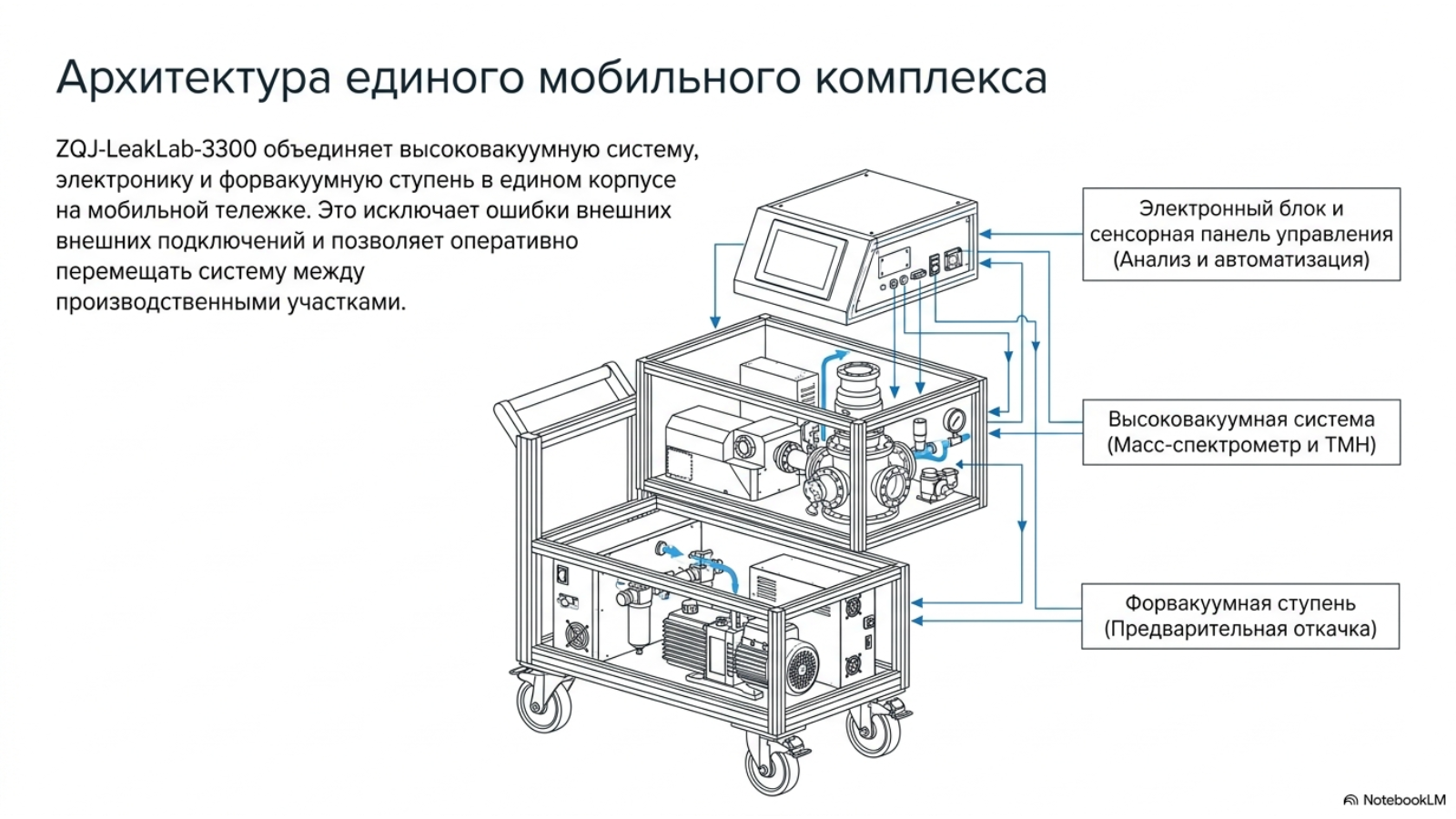

ZQJ‑LeakLab‑3300 — мобильная промышленная система для обнаружения и количественного измерения течей по гелию. Прибор объединяет вакуумную откачку объекта, масс-спектрометрический анализатор, клапанную автоматику, встроенную калибровочную течь, сенсорный интерфейс и средства связи с внешней системой управления. Решение применяют при изготовлении вакуумных камер, теплообменников, криогенных сосудов, трубопроводной арматуры, герметичных корпусов, приборных блоков и другой ответственной продукции.

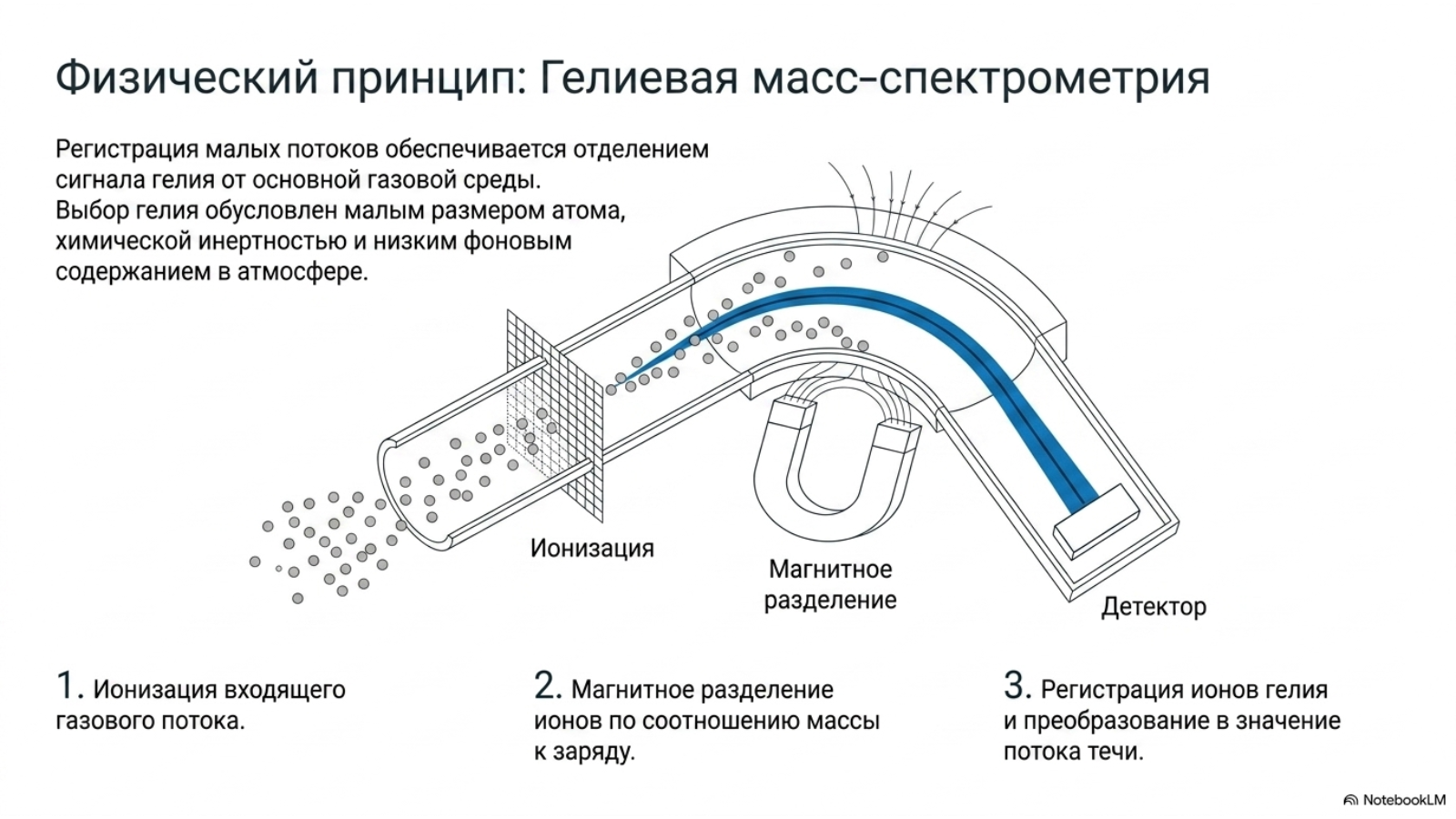

Техническая ценность гелия как индикаторного газа связана с его малой молекулярной массой, химической инертностью и низким естественным содержанием в воздухе. Если проверяемый объём вакуумирован, гелий, поданный снаружи на дефект, проходит внутрь и поступает в анализатор. Ионный источник формирует заряженные частицы, магнитная система выделяет массовое число 4, а коллектор преобразует сигнал в значение потока течи. Благодаря селективности прибор отличает гелий от большинства остаточных газов и позволяет локализовать дефект.

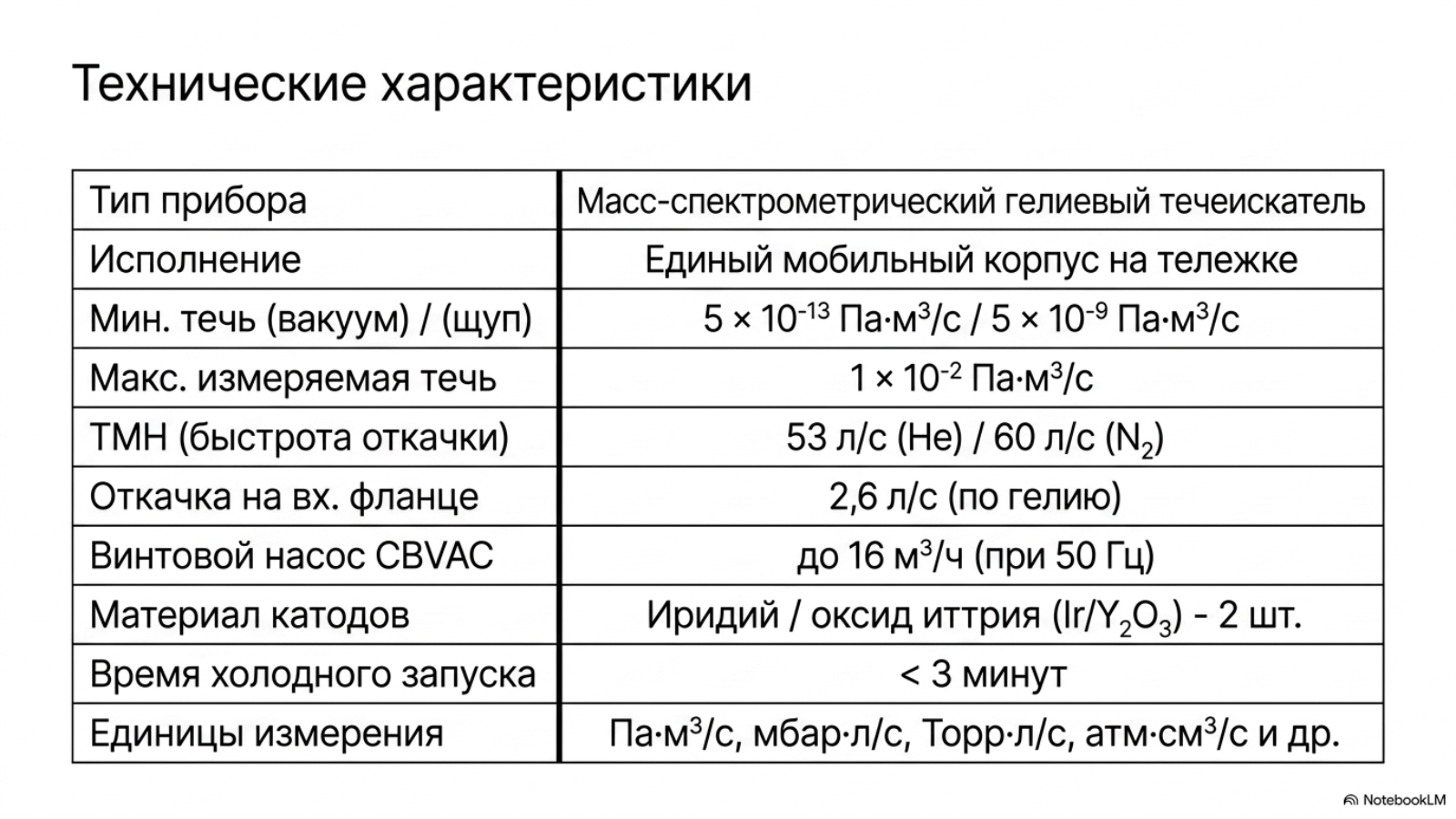

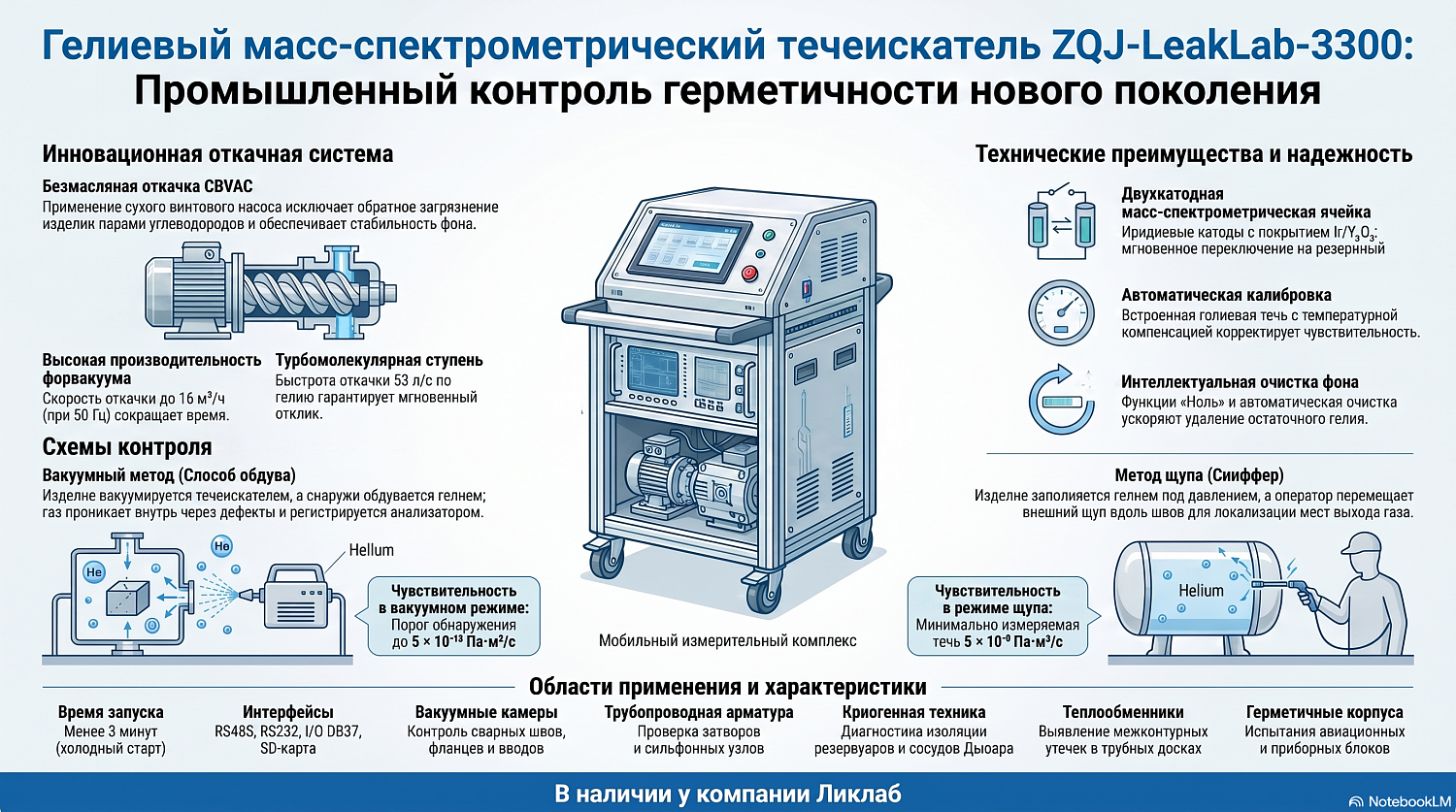

Основные технические характеристики

Насосная система и безмасляная конфигурация

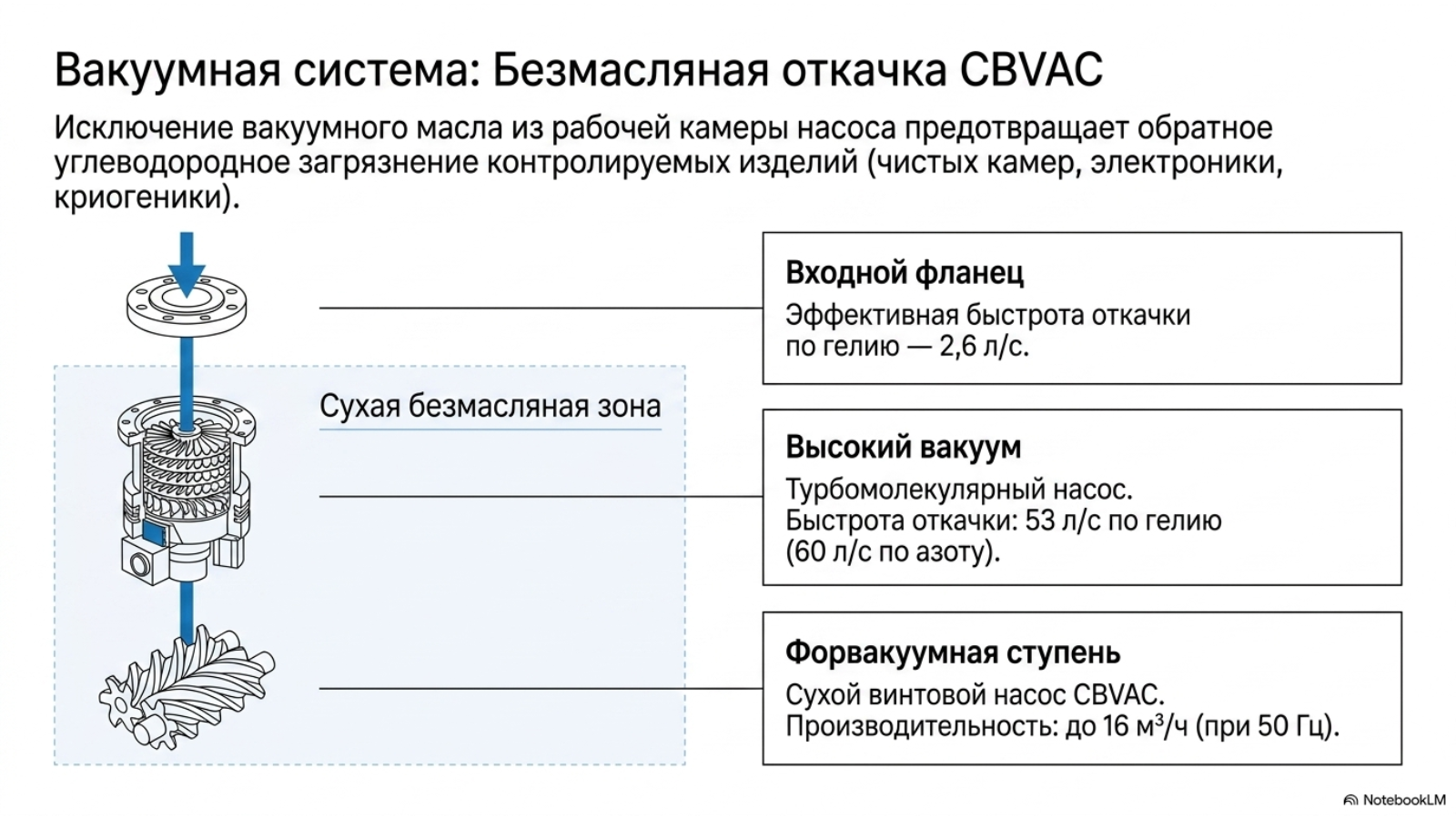

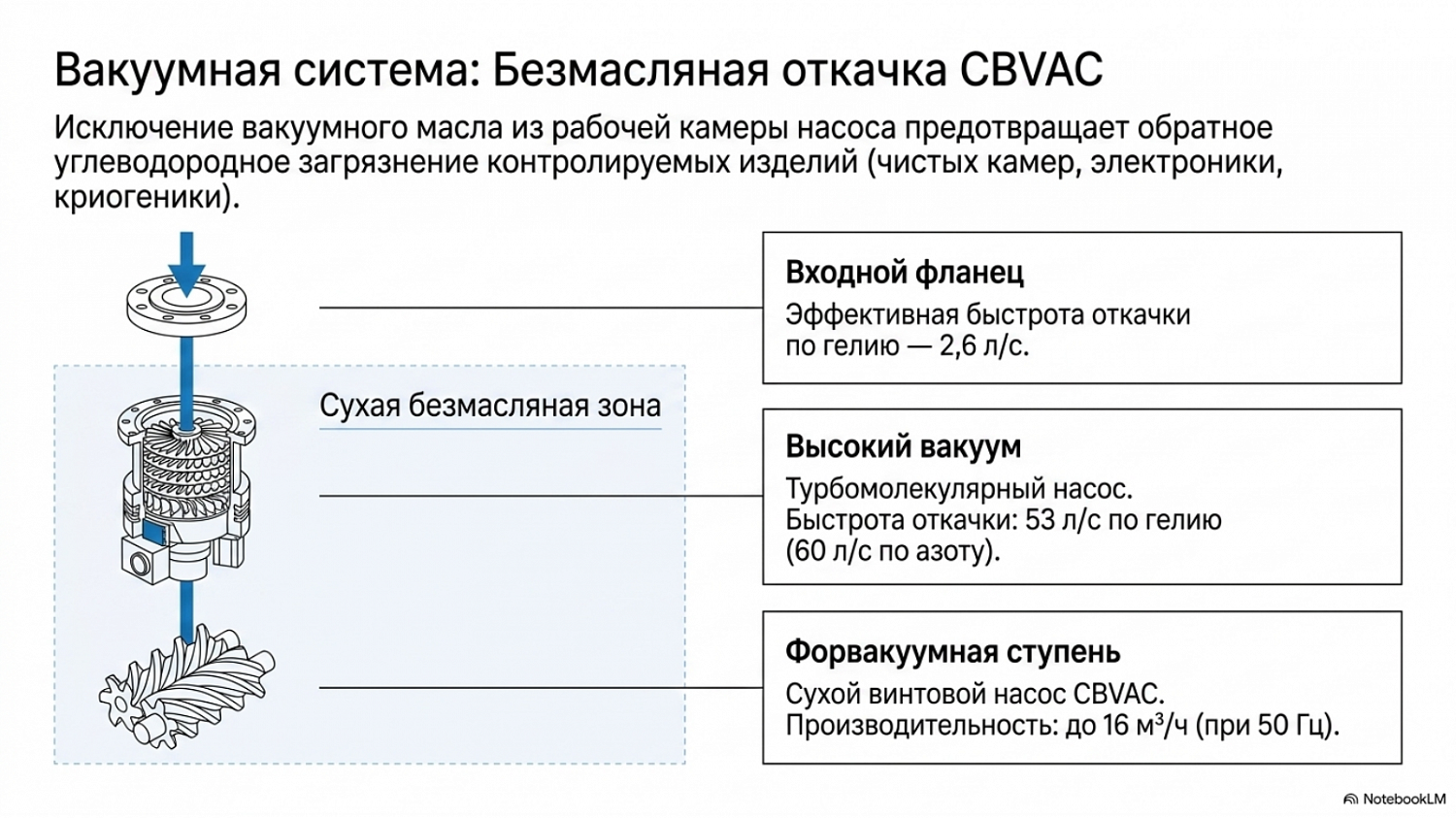

Для устойчивого анализа масс-спектрометрическая ячейка должна работать в высоком вакууме. Эту задачу решает турбомолекулярный насос. Предварительное давление создаёт форвакуумный насос. В стандартной промышленной конфигурации может применяться масляная пластинчато-роторная ступень, а для чистых процессов — сухой винтовой насос CBVAC. Выбор форвакуумной ступени не меняет физический принцип измерения, но влияет на чистоту газового тракта, обслуживание и устойчивость к технологической нагрузке.

Сухая откачка исключает вакуумное масло из рабочей камеры форвакуумного насоса и уменьшает риск обратного переноса углеводородов к изделию. Это важно для электроники, оптики, исследовательских камер, криогенных систем и процессов, где масляная плёнка может повлиять на результат или дальнейшую технологическую операцию. При этом сухой насос нельзя использовать для бесконтрольного удаления жидкостей, конденсата, абразивной пыли или большого количества агрессивных паров: требуется фильтрация, защита и предварительная подготовка объекта.

Вакуумный метод с обдувом гелием

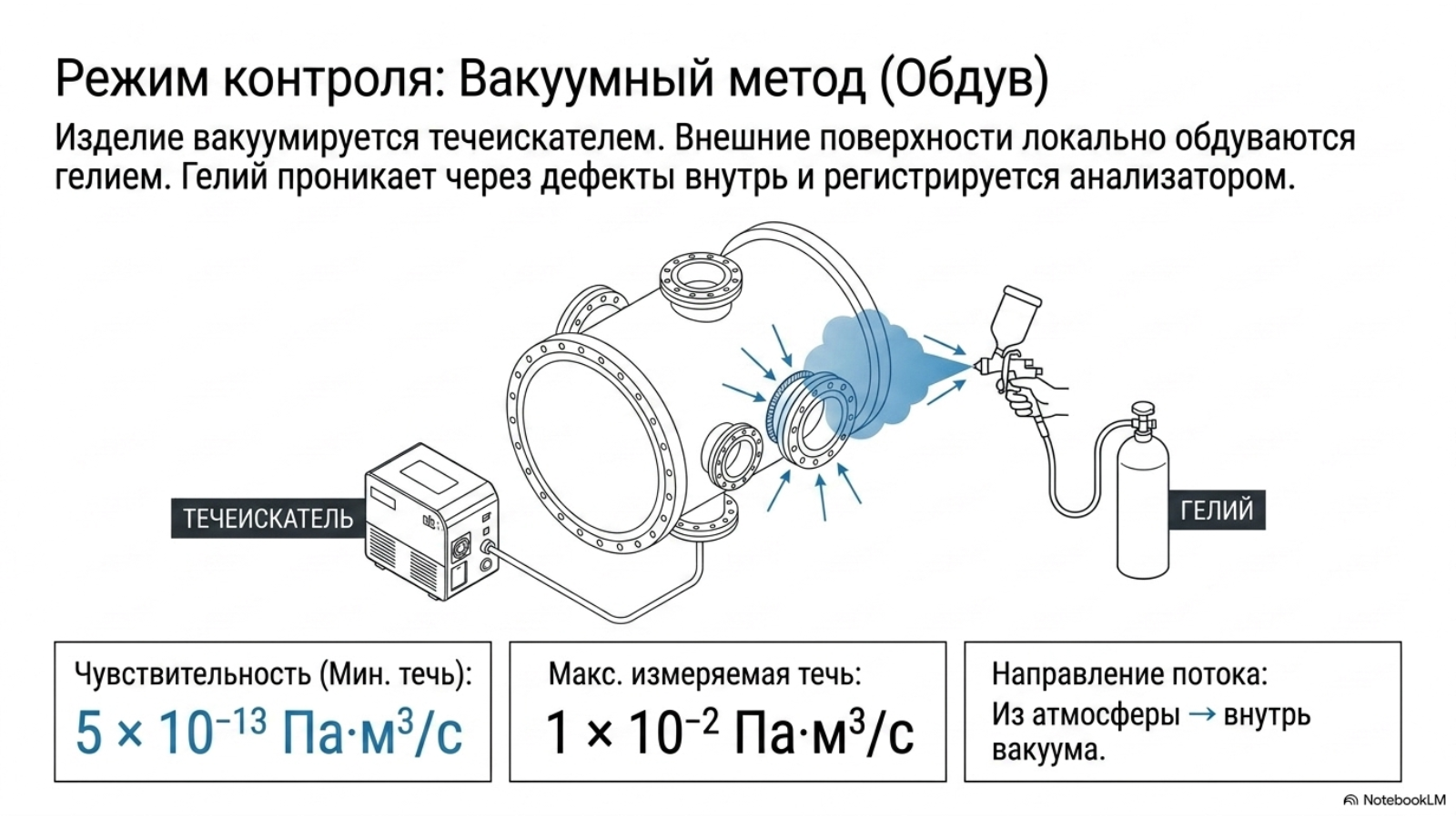

При вакуумном методе объект соединяют со входом течеискателя и откачивают. После стабилизации давления и фонового сигнала потенциальные места негерметичности — сварные швы, фланцы, вводы, сильфоны, клапаны и переходы материалов — последовательно обдувают небольшими дозами гелия. Газ, проникший через дефект, переносится потоком к анализатору и формирует пик сигнала.

Для уверенной локализации начинают с наиболее удалённых от входа участков и выдерживают транспортное время. Избыточная подача гелия насыщает рабочую зону и повышает фон, поэтому поток ограничивают, а помещение проветривают. Подозрительную точку проверяют повторно после возврата показания к исходному уровню. Количественный результат сопоставляют с установленной нормой герметичности и подтверждают работоспособность системы контрольной течью.

Щуповой метод

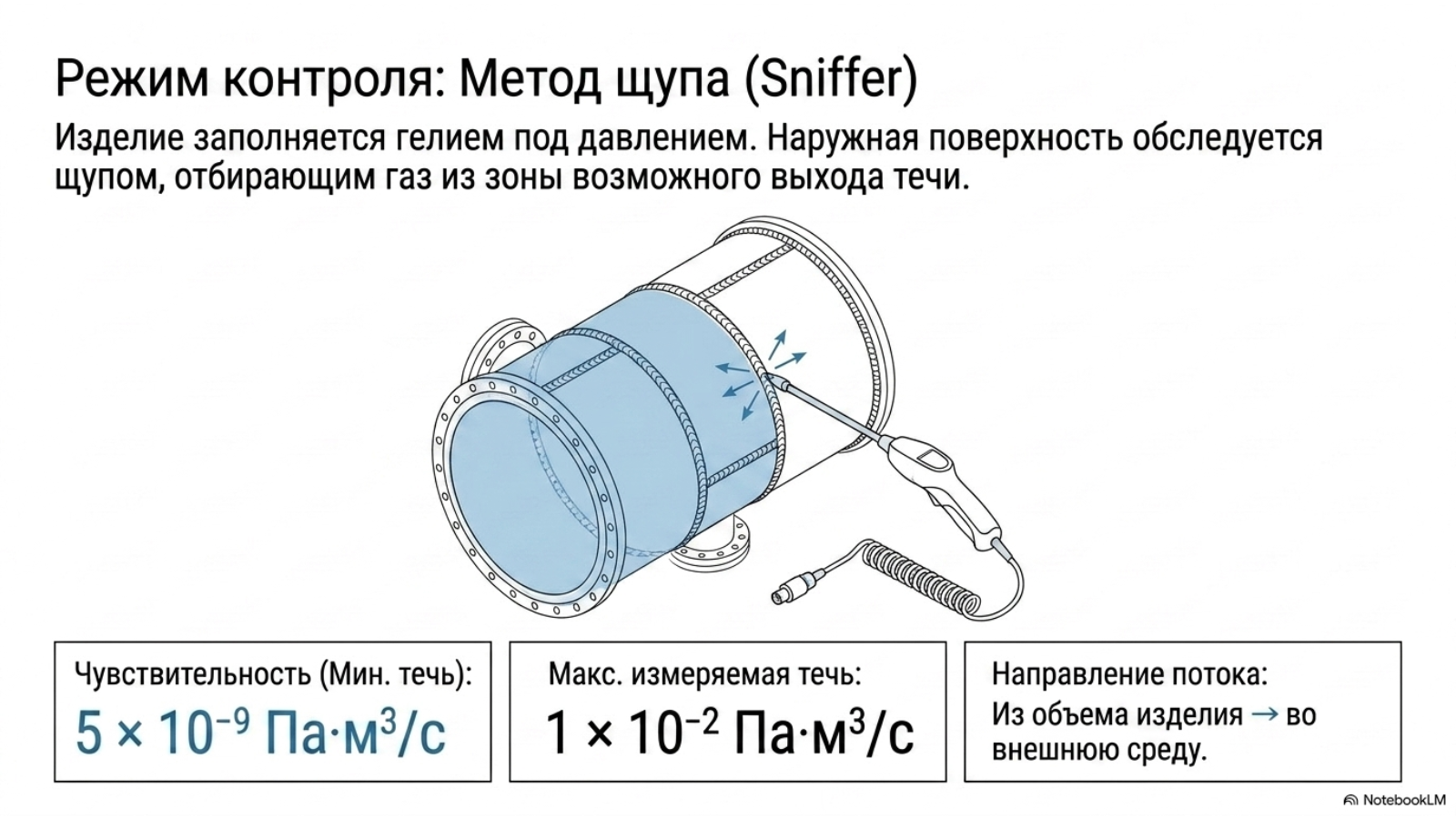

Щуповой режим применяют, когда изделие заполнено гелием или смесью гелия под давлением. Оператор перемещает щуп вдоль внешних швов и соединений; проба воздуха поступает в прибор, и при выходе индикаторного газа через дефект возникает сигнал. Чувствительность этого режима ниже, чем при вакуумном методе, зато не требуется вакуумировать внутренний объём изделия.

На повторяемость влияют скорость щупа, расстояние до поверхности, расход пробы, направление воздушных потоков и концентрация гелия. Перемещение должно быть медленным и равномерным. Для труднодоступных зон применяют направляющие и локальные кожухи. Результат щупового контроля следует интерпретировать в рамках утверждённой технологии, а не переносить напрямую на условия вакуумного метода.

Подготовка, калибровка и цикл измерения

1. Осмотреть объект и оснастку. Поверхности очищают и сушат, уплотнения проверяют, фланцы KF собирают без перекоса, а тяжёлый объект разгружают от входного патрубка.
2. Проверить коммуникации. Подтверждают питание, заземление, состояние кабелей, вентиляцию прибора, наличие гелия и правильность подключения внешнего насоса или стенда.

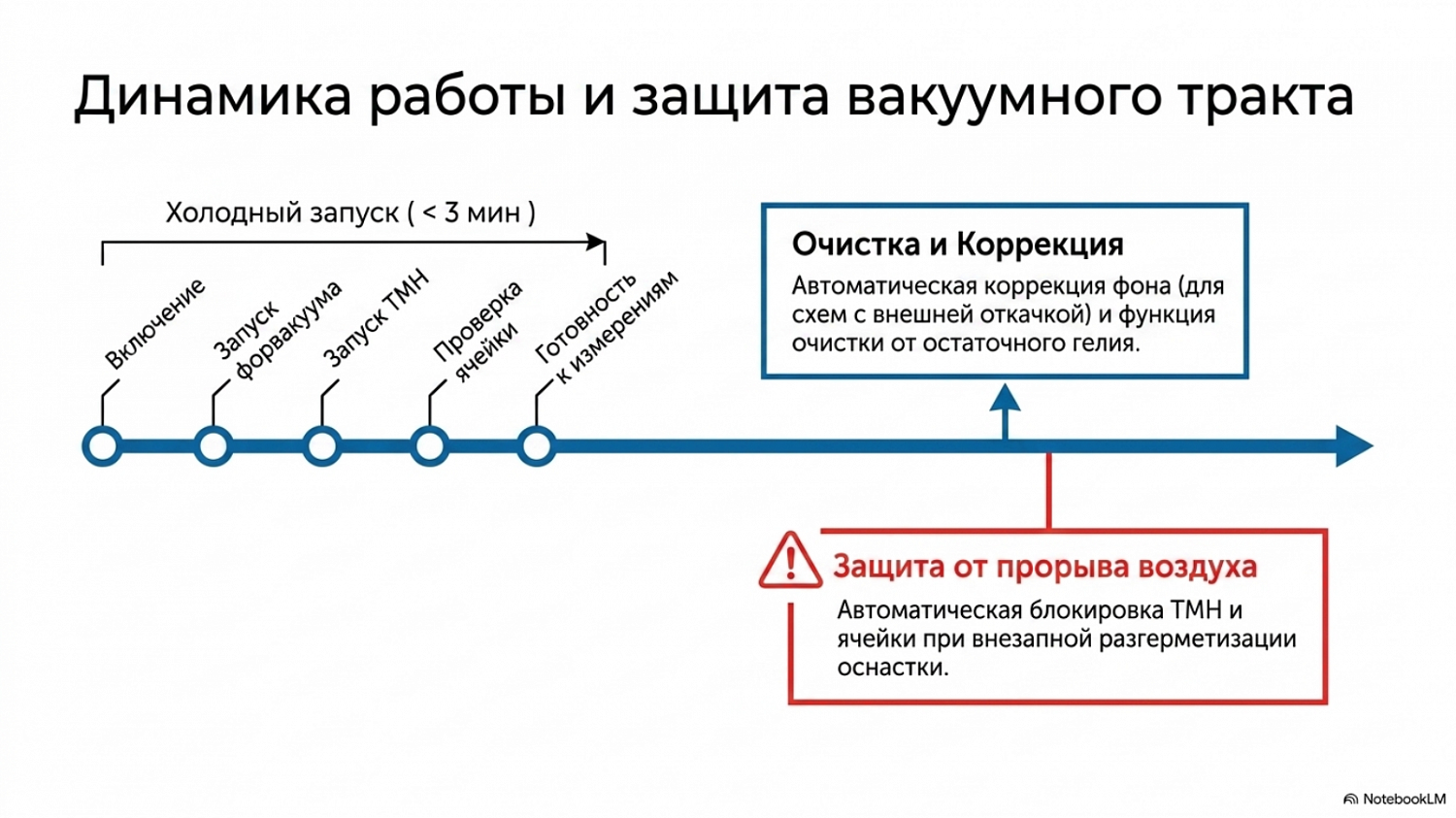

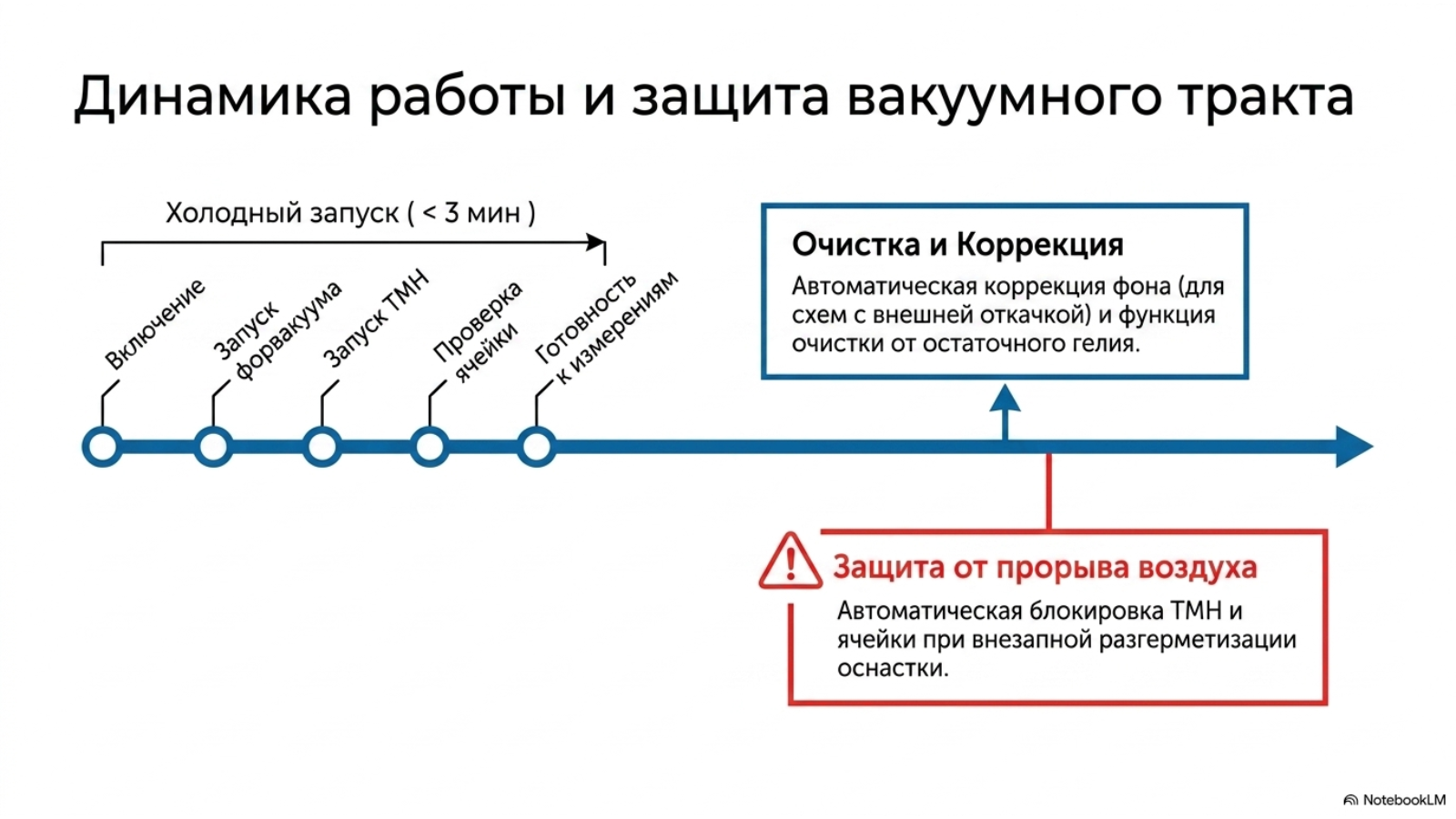

3. Запустить насосы. Автоматика последовательно включает форвакуумную и турбомолекулярную ступени, контролируя давление и готовность защит.
4. Оценить фон. До подачи гелия показание должно быть устойчивым и достаточно низким относительно критерия браковки.
5. Проверить чувствительность. Встроенная или внешняя контрольная течь позволяет подтвердить отклик, а её действительное значение должно быть прослеживаемым.
6. Выполнить измерение. Гелий подают дозированно, соблюдают последовательность обхода и регистрируют максимальный устойчивый сигнал.
7. Сохранить протокол. Фиксируют объект, метод, режим, фон, контрольную течь, порог, результат, дату и оператора.
8. Завершить цикл штатно. Напуск и отсоединение выполняют только после разрешения автоматики.

Интеграция в производственный стенд

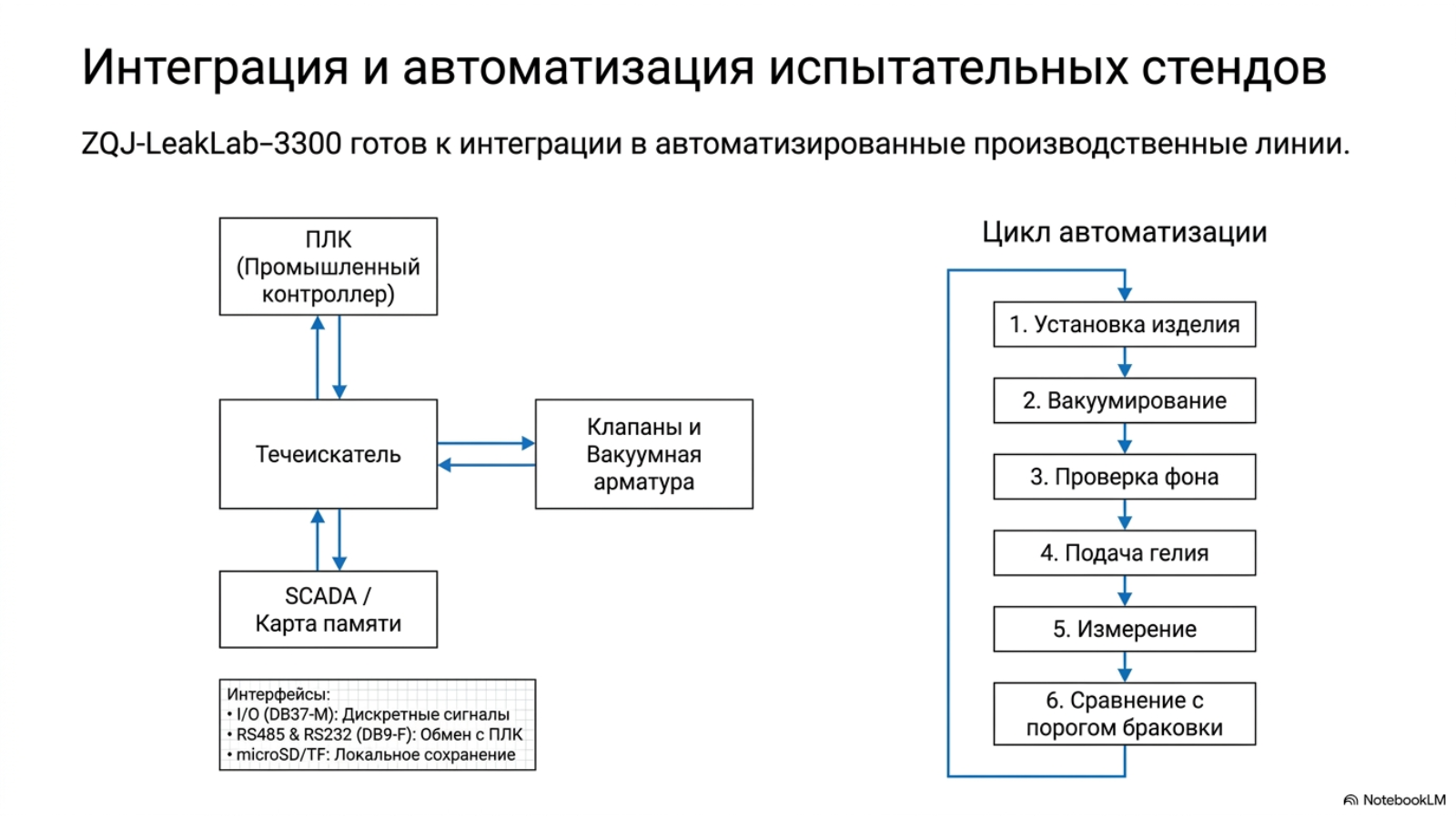

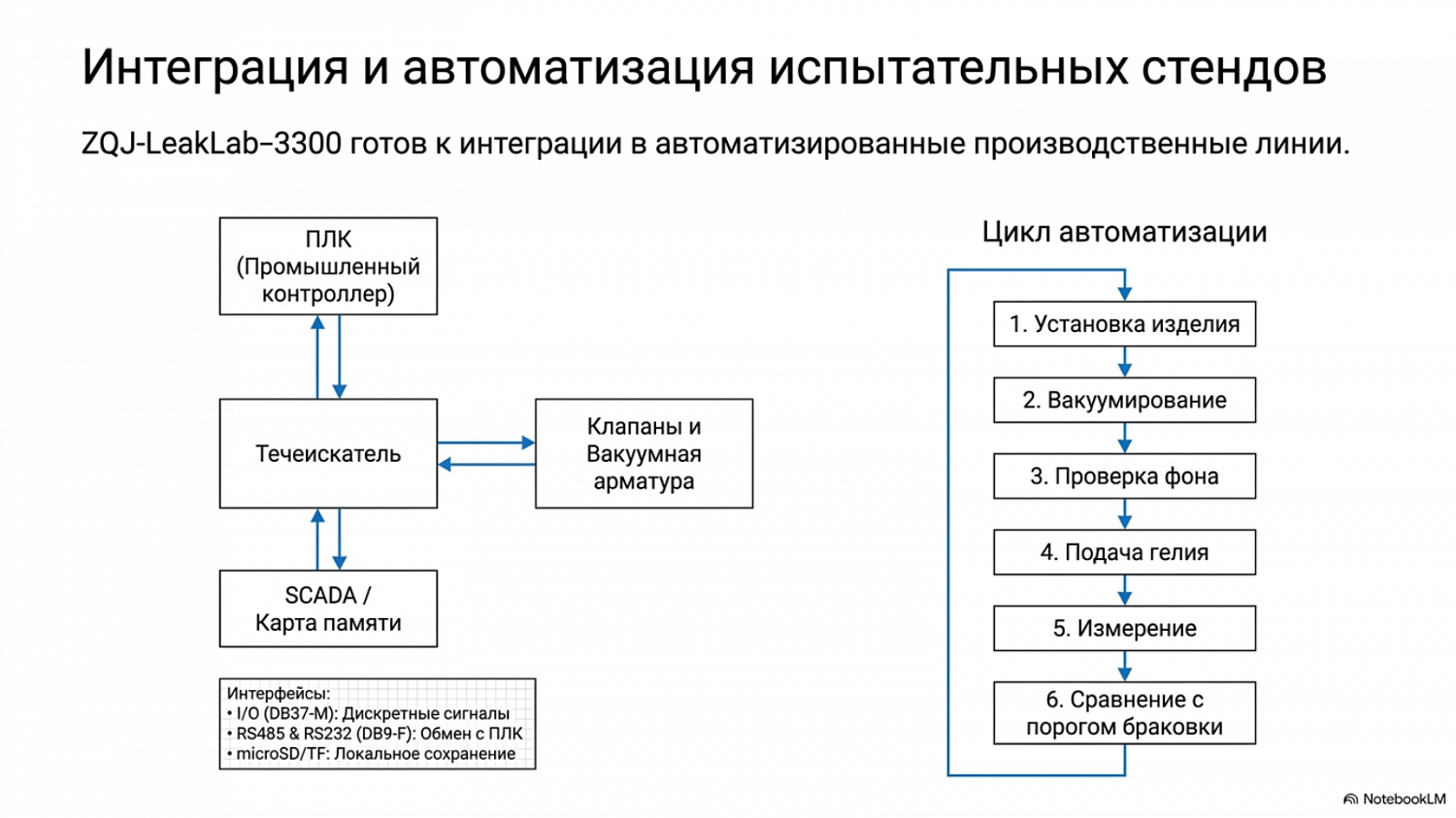

Дискретный разъём DB37‑M используют для команд запуска, сигналов готовности, результата и аварии. RS485 и RS232 обеспечивают обмен данными с компьютером, ПЛК или системой регистрации. Карта памяти подходит для локального сохранения параметров и результатов. При проектировании стенда задают безопасное положение клапанов при потере питания, контроль давления перед открытием измерительного тракта, обработку превышения порога и правила аварийного завершения цикла.

Для крупногабаритных изделий производительности встроенной откачки может быть недостаточно для требуемого такта. Тогда течеискатель включают в систему с внешней вакуумной станцией, байпасом и согласованной клапанной логикой. Проводимость соединительной линии должна быть достаточной: слишком длинный или узкий трубопровод увеличивает задержку сигнала и снижает практическую скорость контроля.

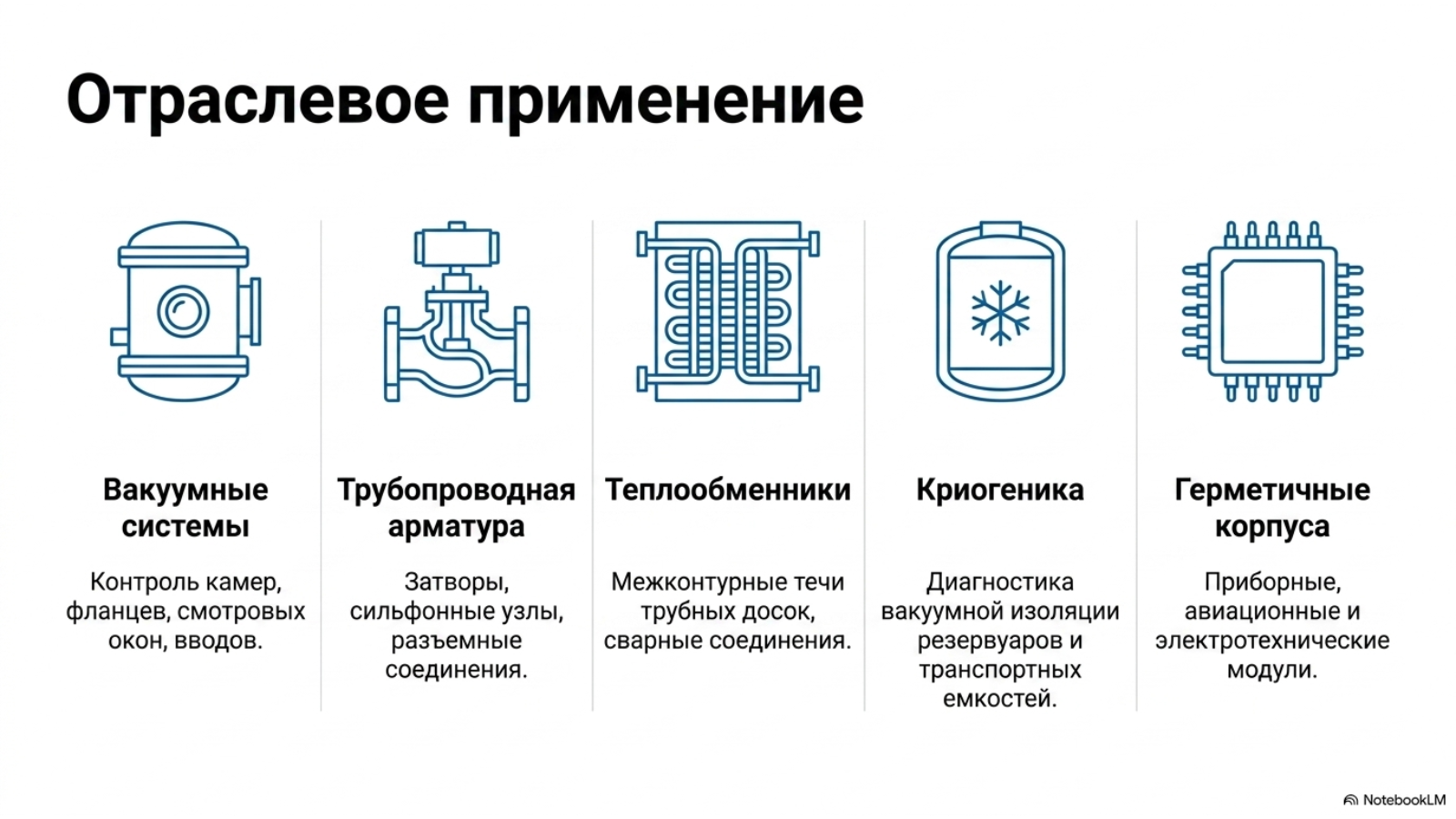

Типовые области применения

• Вакуумная техника: камеры, насосные посты, затворы, вводы, сильфоны и трубопроводы.
• Теплообменное оборудование: межконтурные течи трубных досок, сварных швов и коллекторов.
• Криогенная техника: вакуумная изоляция сосудов Дьюара, резервуаров и трубопроводов.
• Электроника и приборостроение: герметичные корпуса, датчики, модули и небольшие технологические объёмы.
• Промышленная арматура: корпуса клапанов, седла, фланцы, штоковые и сильфонные уплотнения.
• Автоматизированные линии: контроль по порогу, сортировка изделий и сохранение результатов в системе предприятия.

Фон, ограничения и безопасная эксплуатация

Фоновое показание зависит от остаточного гелия в помещении и тракте, газовыделения материалов, чистоты оснастки, состояния катода и герметичности внутренних соединений. Если после обдува сигнал долго не возвращается к исходному уровню, прекращают подачу газа, проветривают рабочую зону и продолжают штатную откачку. Разборку анализатора или клапанного блока без сервисной процедуры не выполняют.

Как выбрать комплектацию

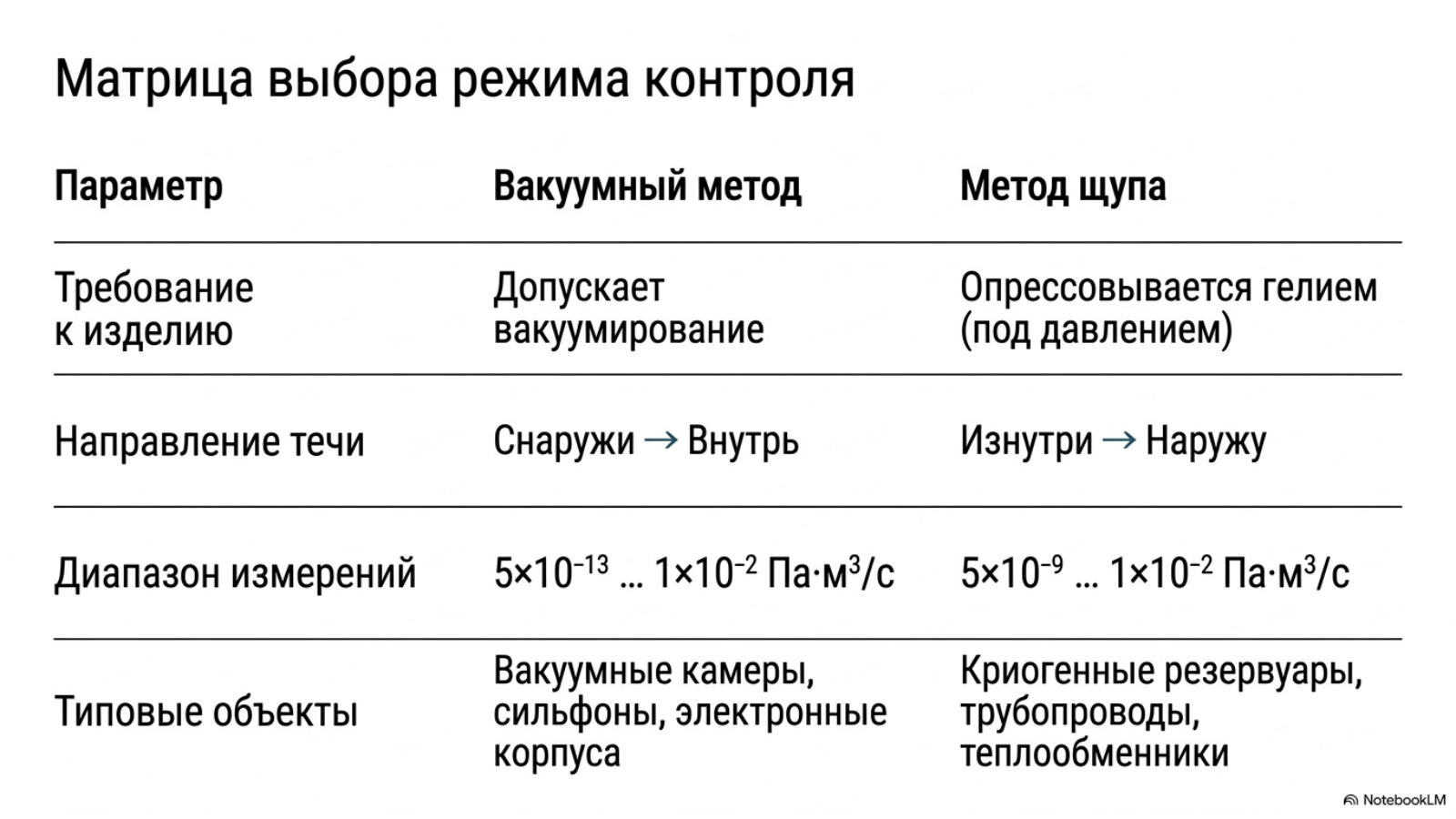

При выборе учитывают не только минимально измеряемую течь. В техническом задании задают объём изделия, время цикла, максимальное входное давление, метод подачи гелия, норму герметичности, требования к чистоте, интерфейсы, формат протокола и необходимость метрологического оформления. Для чистых зон предпочтительна сухая форвакуумная ступень; для универсального производственного применения может быть рациональна базовая конфигурация. Компания «Ликлаб» подбирает оснастку KF, контрольную течь, фильтры, щуповую линию и внешнюю откачную станцию под конкретный объект.

Прибор имеет два катода, но они работают последовательно: один является рабочим, второй — резервным. Это повышает эксплуатационную готовность, однако не освобождает от контроля наработки, фона и устойчивости калибровки. Сведения о статусе утверждения типа и возможности поверки необходимо проверять по документам конкретной поставки на дату заказа.

Практические вопросы инженера и оператора

Почему минимально измеряемая течь не равна гарантированному порогу на любом объекте?

Предельная чувствительность характеризует прибор в заданных условиях. Реальный порог установки зависит от фонового сигнала, объёма объекта, проводимости трубопровода, транспортного времени, чистоты поверхности, стабильности гелиевой подачи и принятого запаса относительно нормы браковки. Для конкретного изделия чувствительность подтверждают на собранном стенде с контрольной течью, установленной в наименее благоприятной точке.

Как понять, что фон действительно стабилен?

Недостаточно увидеть одно низкое значение. Оператор наблюдает тренд в течение времени, сопоставимого с циклом испытания. Показание не должно иметь выраженного дрейфа или случайных пиков, а после подачи контрольного гелия обязано возвращаться к исходному уровню. Для серийного контроля полезно вести журнал фоновых значений: постепенное ухудшение часто указывает на загрязнение, утечку оснастки или изменение состояния насосов раньше, чем появится аварийное сообщение.

Зачем нужна контрольная течь, если прибор выполняет автоматическую калибровку?

Встроенная течь проверяет измерительный тракт самого прибора и удобна для штатной калибровки. Внешняя контрольная течь, установленная на оснастке или имитаторе изделия, дополнительно контролирует соединительную линию, клапаны, камеру и алгоритм стенда. Для ответственных испытаний применяют прослеживаемое значение течи и учитывают условия её использования, включая температуру и действительность документации.

Можно ли сразу начинать поиск после включения?

Готовность электроники и насосов ещё не означает готовность конкретного объекта. Сначала проверяют достигнутое давление, устойчивость фона, герметичность оснастки и отклик на контрольную течь. После смены изделия, длительного простоя, обслуживания или загрязняющей нагрузки выполняют дополнительную проверку. Это защищает от ложного брака и от пропуска дефекта из-за нестабильного режима.

Как организовать серийный контроль?

Для серийного процесса фиксируют рецептуру: схему подключения, время предварительной откачки, разрешённое давление начала измерения, метод и расход подачи гелия, транспортное время, порог годности, число повторов и правила обработки аварий. Автоматизация должна сохранять идентификатор изделия, фон, максимальный сигнал, результат и диагностические сообщения. Периодичность проверки контрольной течью назначают с учётом риска и длительности серии.

Что входит в подготовку решения «Ликлаб»

Поставка может включать сам течеискатель, форвакуумную конфигурацию, гибкую или жёсткую линию KF, фильтры, переходники, щуп, контрольную течь и комплект запасных уплотнений. Для автоматизированного участка дополнительно согласуют вакуумную камеру, систему подачи и ограничения гелия, внешнюю откачку, шкаф управления и протокол обмена. Перед вводом в эксплуатацию проверяют электропитание, заземление, вентиляцию, компоновку трубопроводов и безопасность работы оператора.

Обучение включает основы вакуумной техники и физики течей, правила запуска и остановки, выбор вакуумного или щупового метода, калибровку, локализацию дефектов, снижение фона, оформление результатов и действия при диагностических сообщениях. Для конкретной продукции разрабатывают практическую последовательность контроля, которая затем может быть включена в технологическую инструкцию предприятия.
