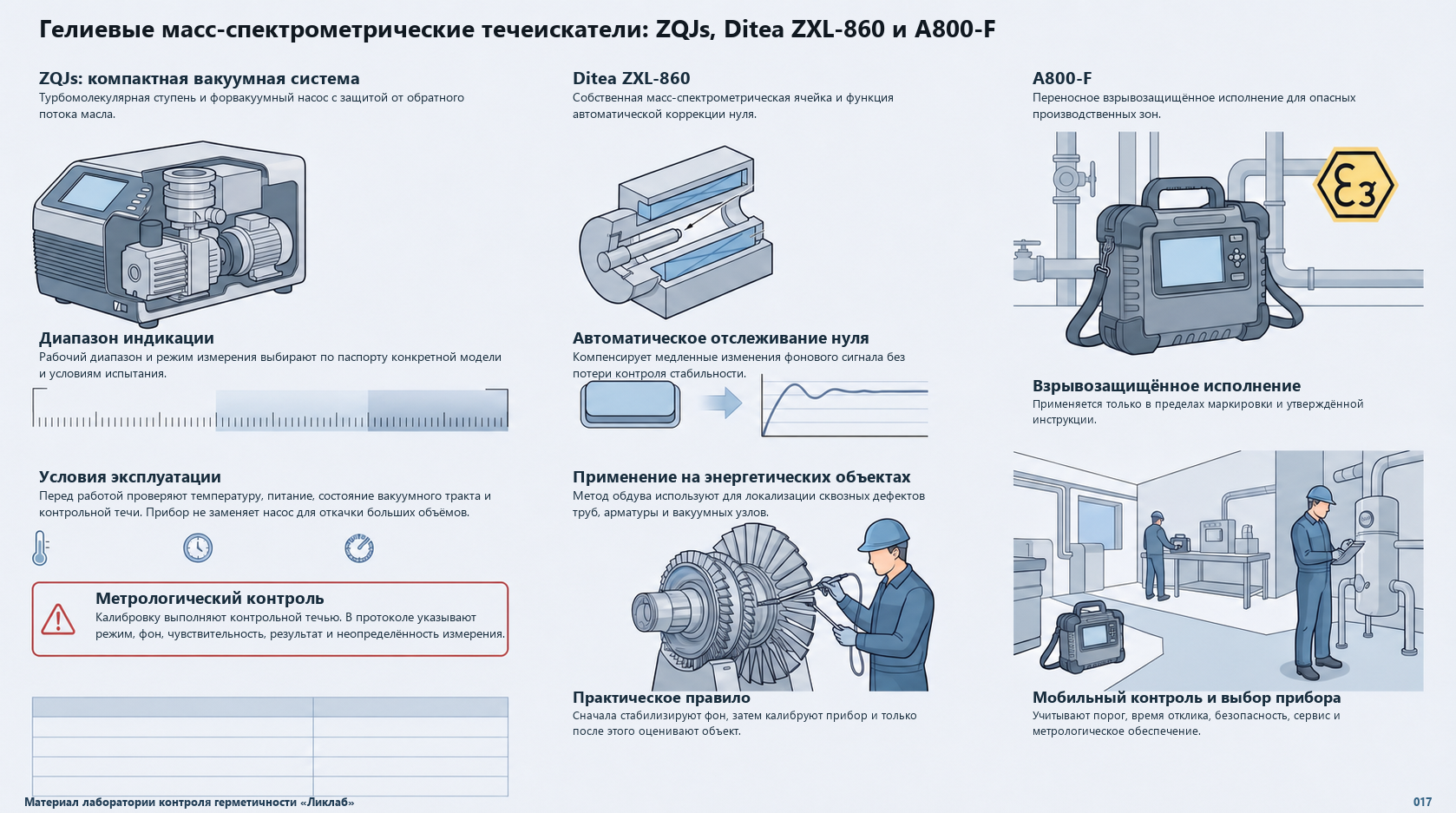

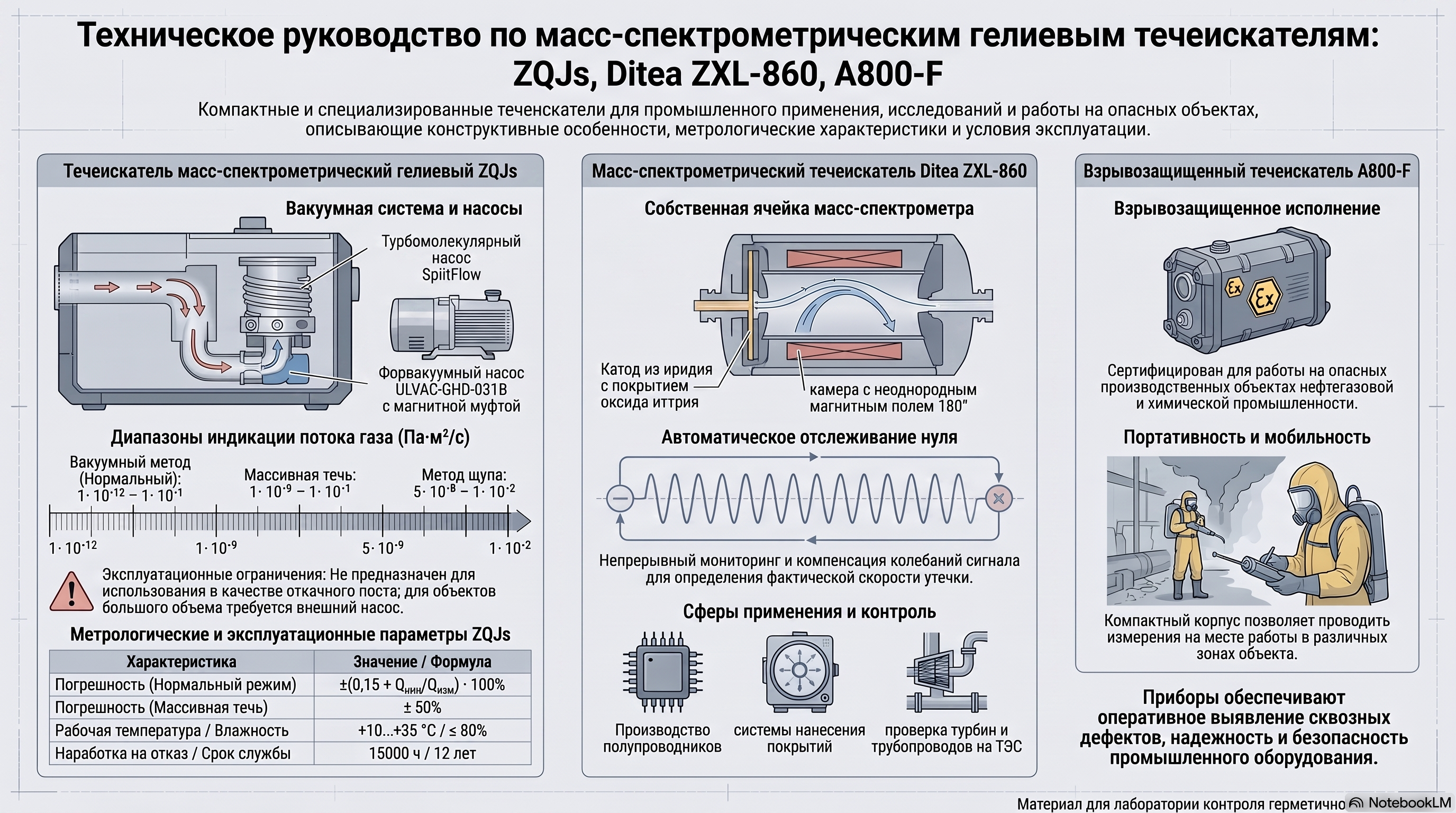

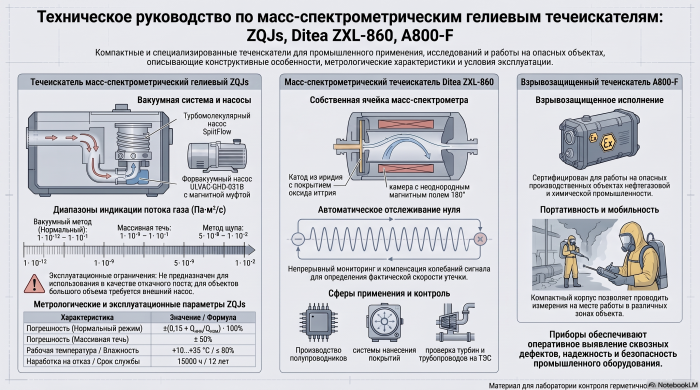

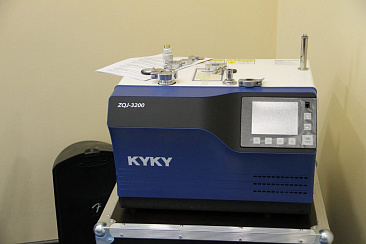

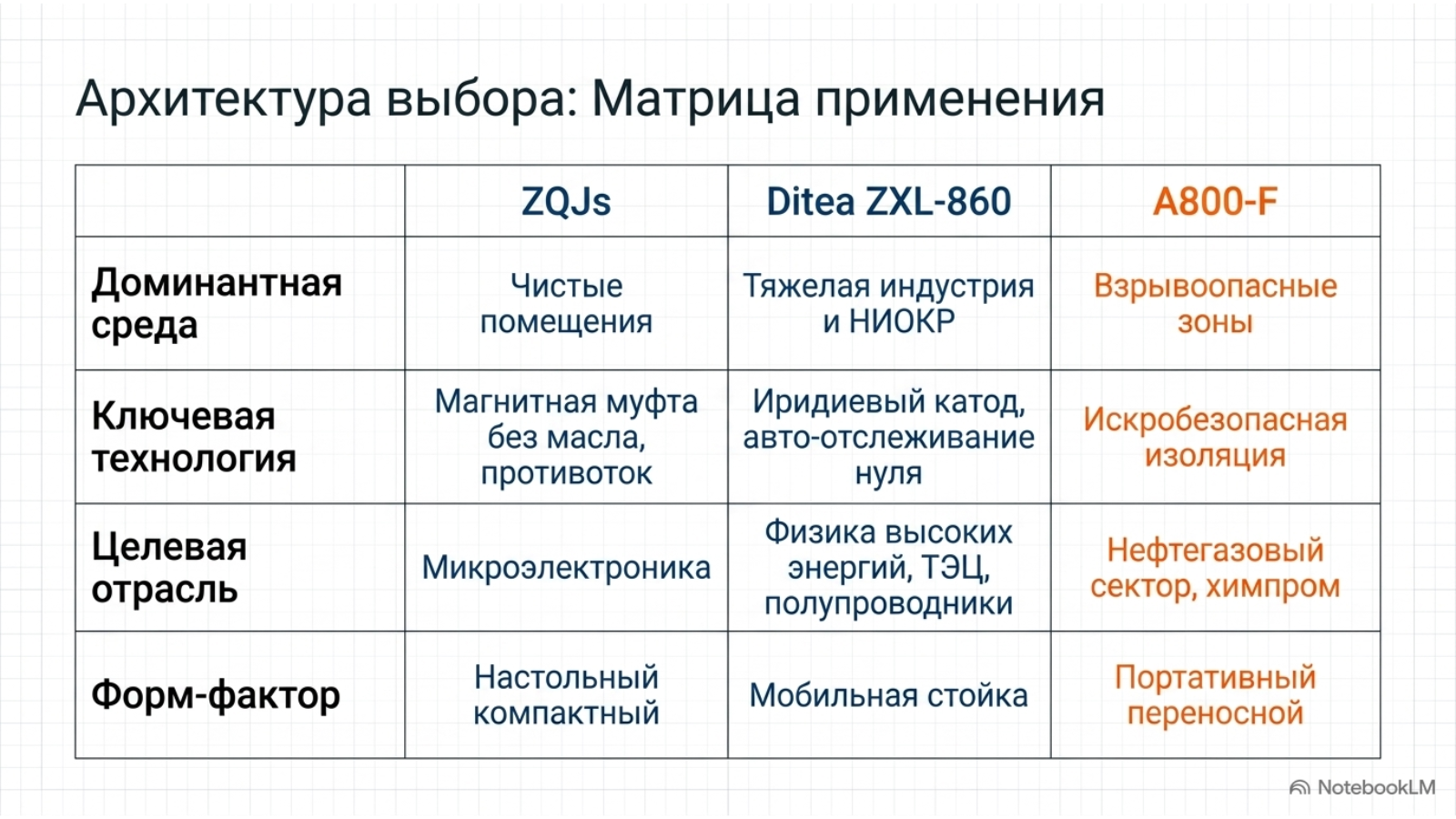

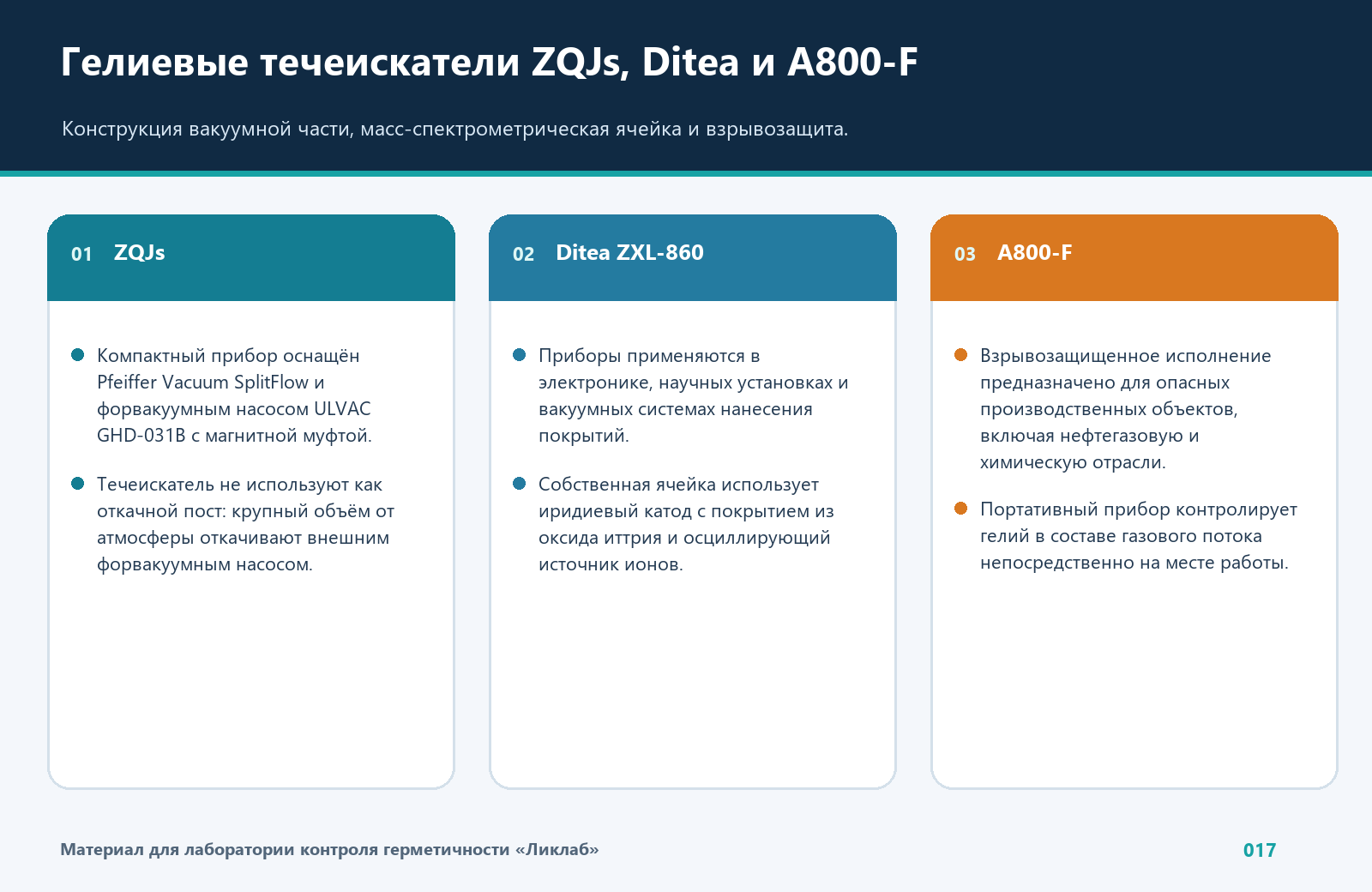

Течеискатель масс-спектрометрический гелиевый ZQJs

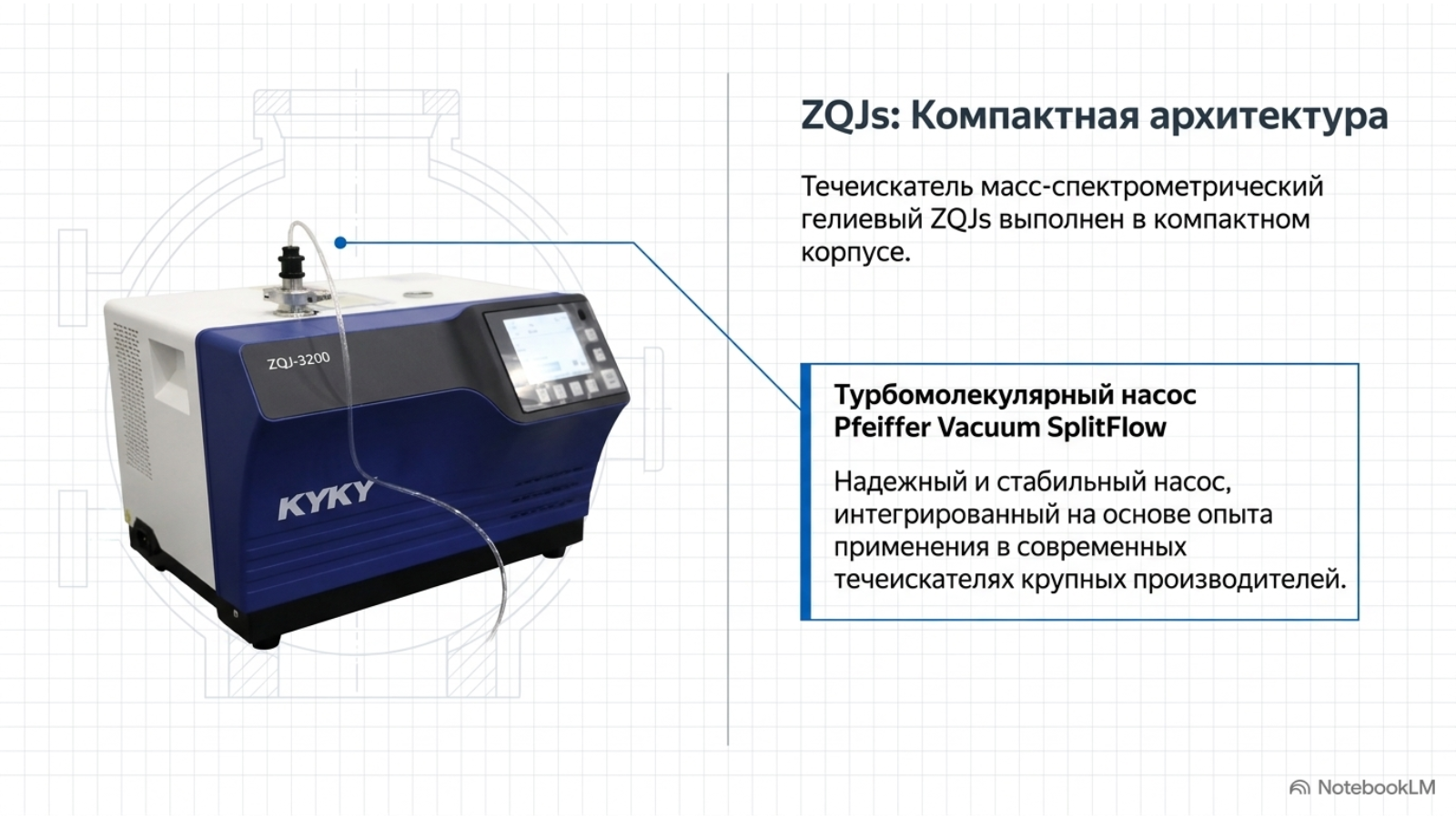

Течеискатель масс-спектрометрический выполнен в компактном корпусе и оснащен турбомолекулярным насосом Pfeiffer Vacuum SplitFlow, надежным и стабильным насосом по опыту применения в современных течеискателях крупных производителей.

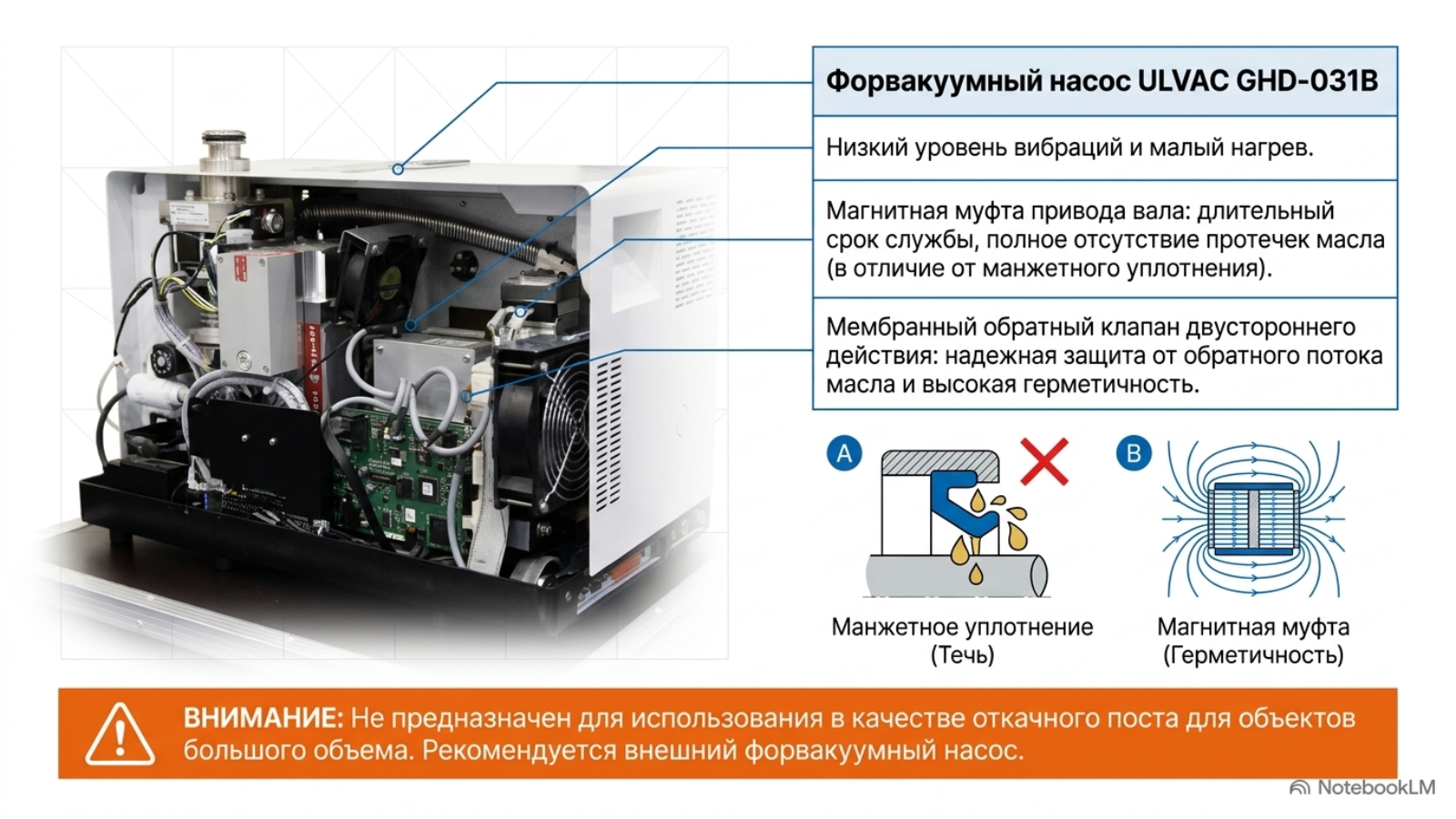

В качестве форвакуумного используется насос ULVAC GHD-031B. Серия насосов ULVAC GHD разработана специально для использования в качестве встраиваемых средств откачки в корпуса измерительного оборудования, с учетом высоких требований к низкому уровню вибраций и малому нагреву окружающего пространства.

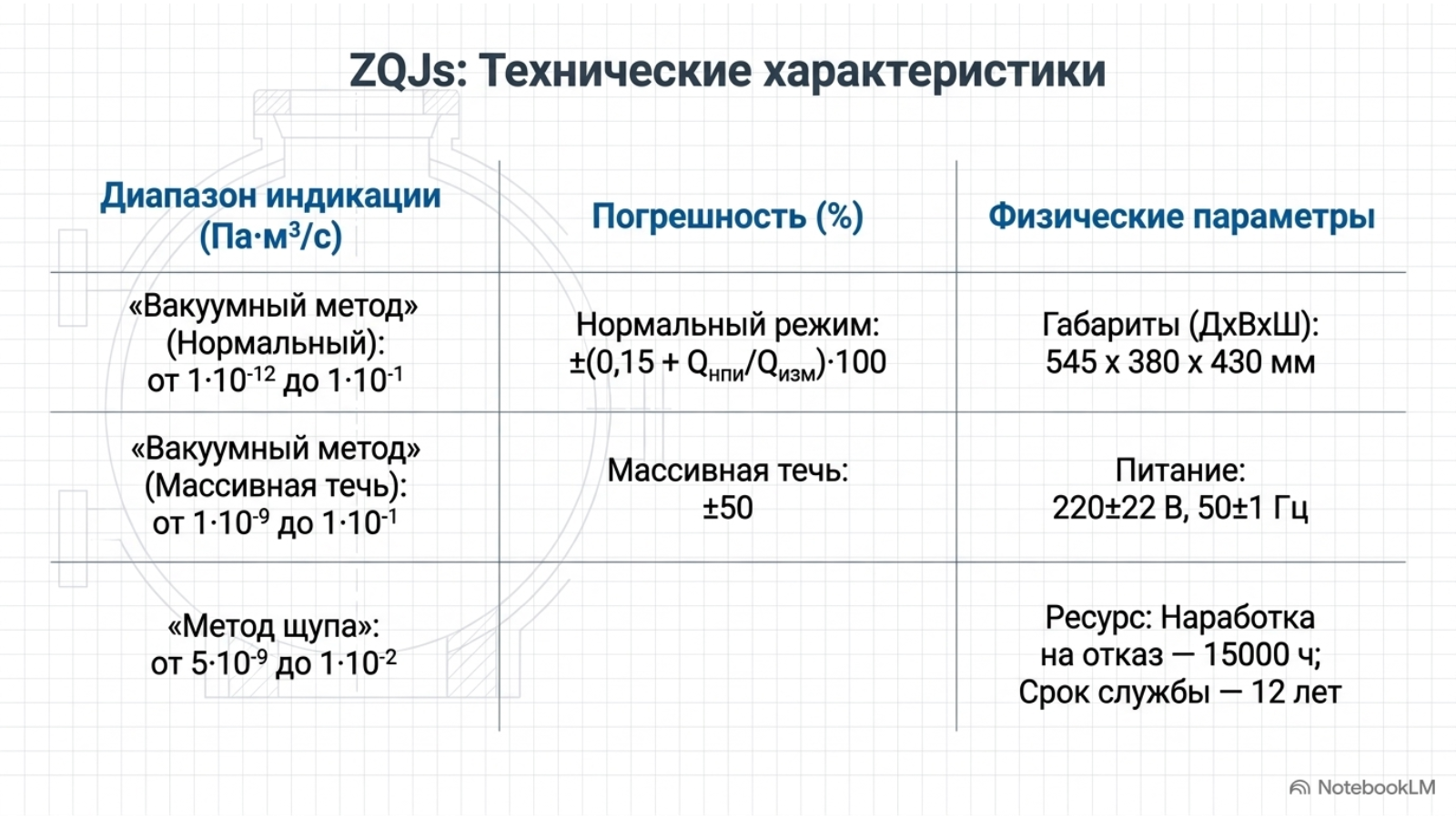

| Диапазон индикации потока газа в вакууме по входу течеискателя, Па·м3/с: | |
|---|---|
| - в режиме «Вакуум. метод» - «Нормальный» | от 1·10-12 до 1·10-1 |
| - в режиме «Вакуум. метод» - «Массивная течь» | от 1·10-9 до 1·10-1 |
| Диапазон индикации потока газа в вакууме в режиме «Метод щупа», Па·м3/с | от 5·10-9 до 1·10-2 |
| Пределы допускаемой относительной погрешности, % | |
| - в режиме «Вакуум. метод» - «Нормальный» | ±(0,15 + Qнпи/Qизм)·100 |
| - при работе в режиме «Вакуум. метод» – «Массивная течь» | ±50 |
Отличительной особенностью данной серии является наличие магнитной муфты привода вала, обеспечивающей длительный срок службы и отсутствие протечек масла, по сравнению с насосами с манжетным уплотнением вала. Также насосы серии ULVAC GHD оборудованы мембранным обратным клапаном двустороннего действия. Он определяет наличие у насоса более надежной защиты от обратного потока масла и высокую герметичность системы.
Следует помнить, что течеискатель не предназначен для использования в качестве откачного поста. Рекомендуется для откачки от атмосферного давления объектов большого объема применять внешний форвакуумный насос.
| Наименование характеристики | Значение |
|---|---|
| Габаритные размеры, мм, не более (длина; высота; ширина) | 545; 380; 430 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации: | |
| - диапазон рабочих температур окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 12 |
Конструкция вакуумной системы течеискателя, применение метода «противотока» и использование насоса с интегрированным клапаном напуска и магнитной муфтой – эти факторы позволяют минимизировать вероятность попадания паров масла в объект контроля.
По этой причине стандартная модификация прибора может применяться в изготовлении электронных плат с герметизированным объемом и других компонентов, не допускающих осаждения паров масла. Наряду с этим в течеискателе возможно применение безмасляных насосов.

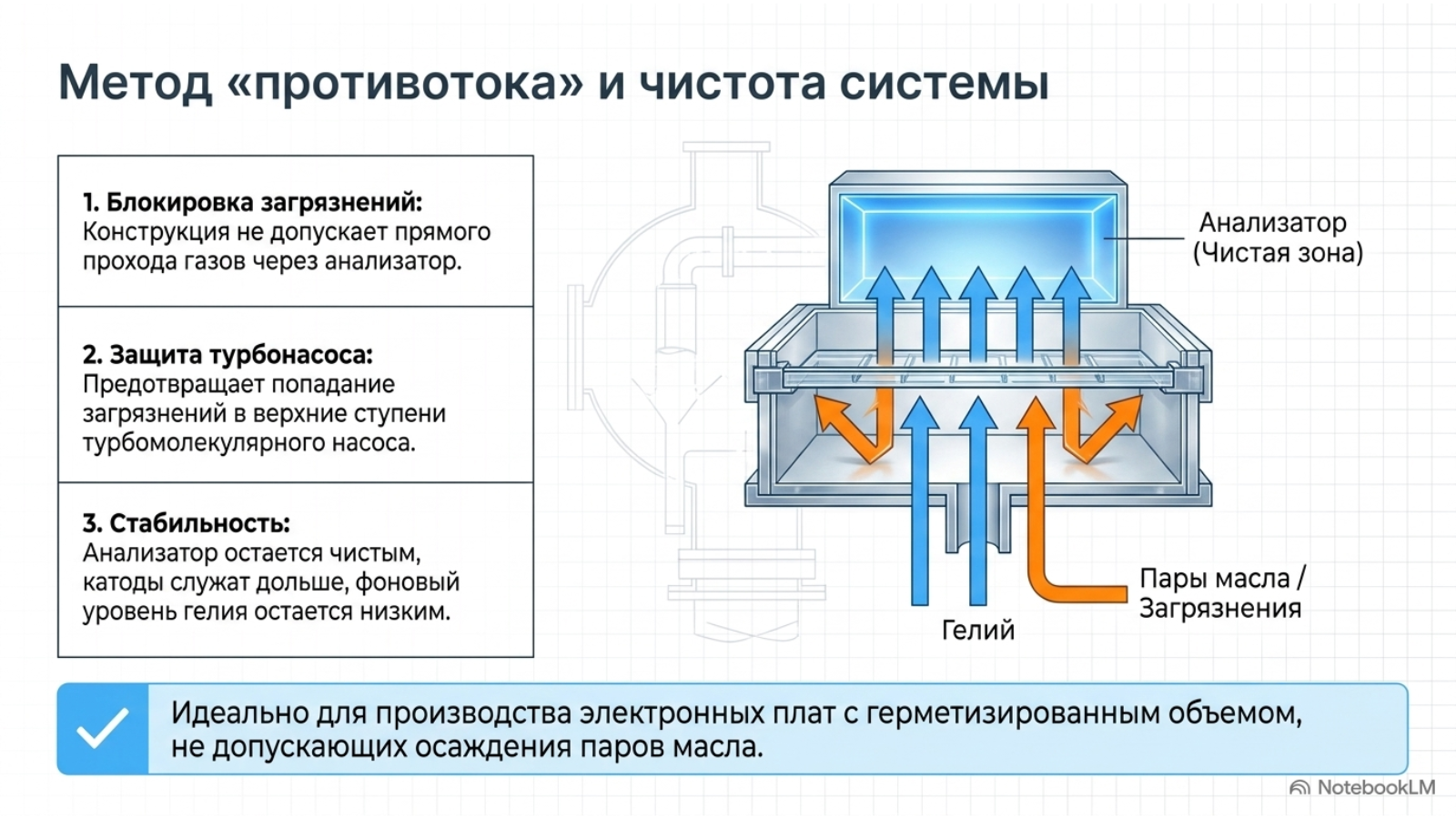

Конструкция вакуумной системы течеискателя не допускает прямого прохода газов через анализатор, что предотвращает попадание загрязнений в анализатор и в верхние ступени турбомолекулярного насоса прибора. По этой причине анализатор остается чистым, катоды служат дольше, а фоновый уровень гелия в приборе низкий и стабильный. Интерфейсы связи в течеискателе позволяют производить интеграцию прибора в автоматические линии проверки герметичности и собирать статистику результатов контроля.
Поток течи может быть индицирован как в виде текущего значения, так и в виде графика временной зависимости. Для блокировки доступа к меню «Настройки» можно использовать пароль, оставляя доступ к определенным функциям с помощью функциональных клавиш.

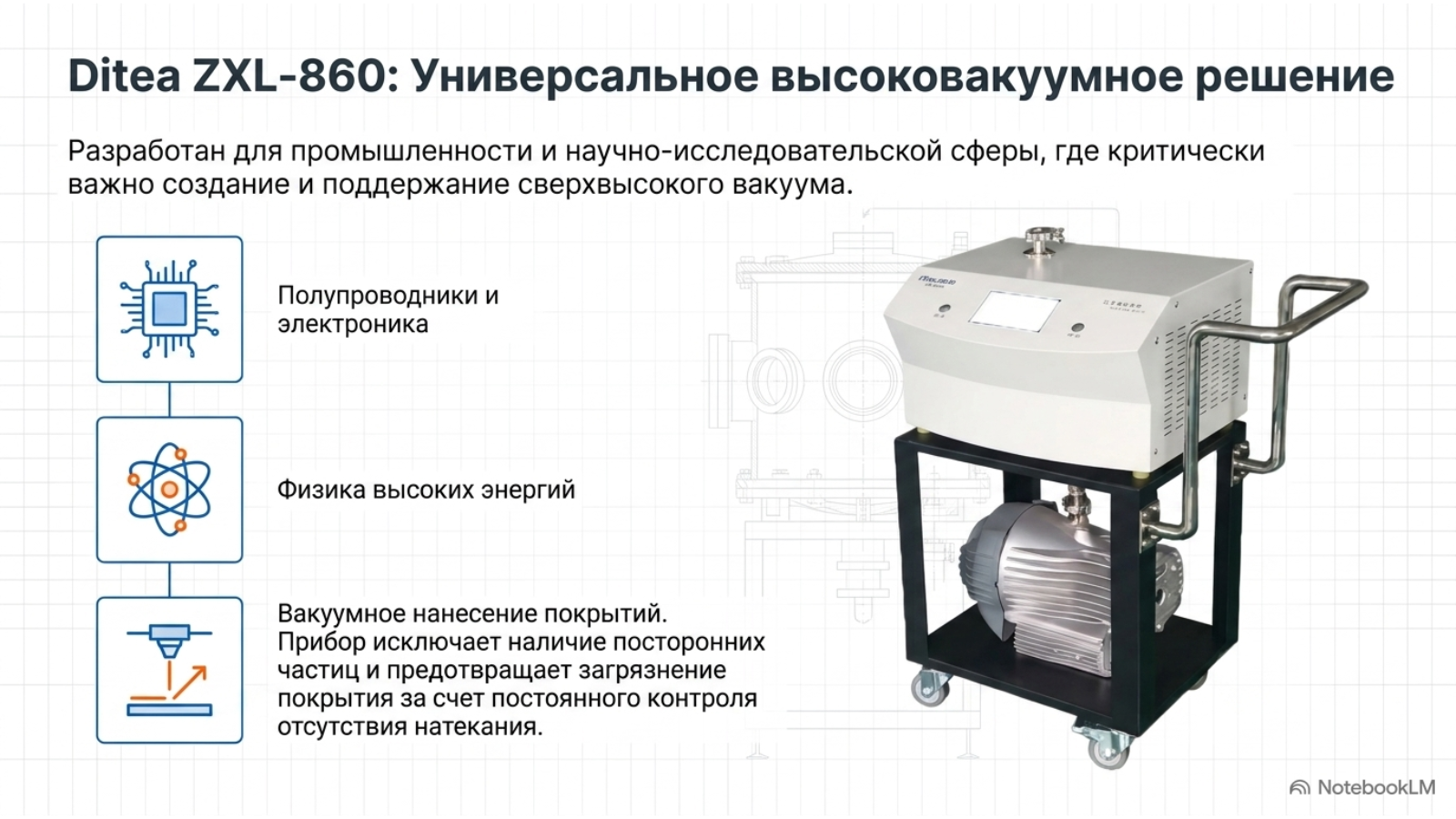

Масс-спектрометрический течеискатель Ditea ZXL-860
Гелиевые течеискатели Ditea являются универсальным решением для множества сфер применения. Они широко используются в промышленности, где необходимо обеспечить высокую чистоту испытаний, например, в процессе производства полупроводников и электроники. Также они находят применение в высокоэнергетической физике и научно-исследовательской сфере, где требуется создание и поддержание сверхвысокого вакуума.
Примером использования гелиевых течеискателей Ditea может служить их применение в системах нанесения покрытий. При нанесении покрытий вакуумным способом необходимо исключить наличие любых посторонних частиц, чтобы получить качественное покрытие. Гелиевые течеискатели Ditea помогают поддерживать чистоту в вакуумной камере и предотвращают загрязнение покрытия за счет постоянного контроля за отсутствием натекания.

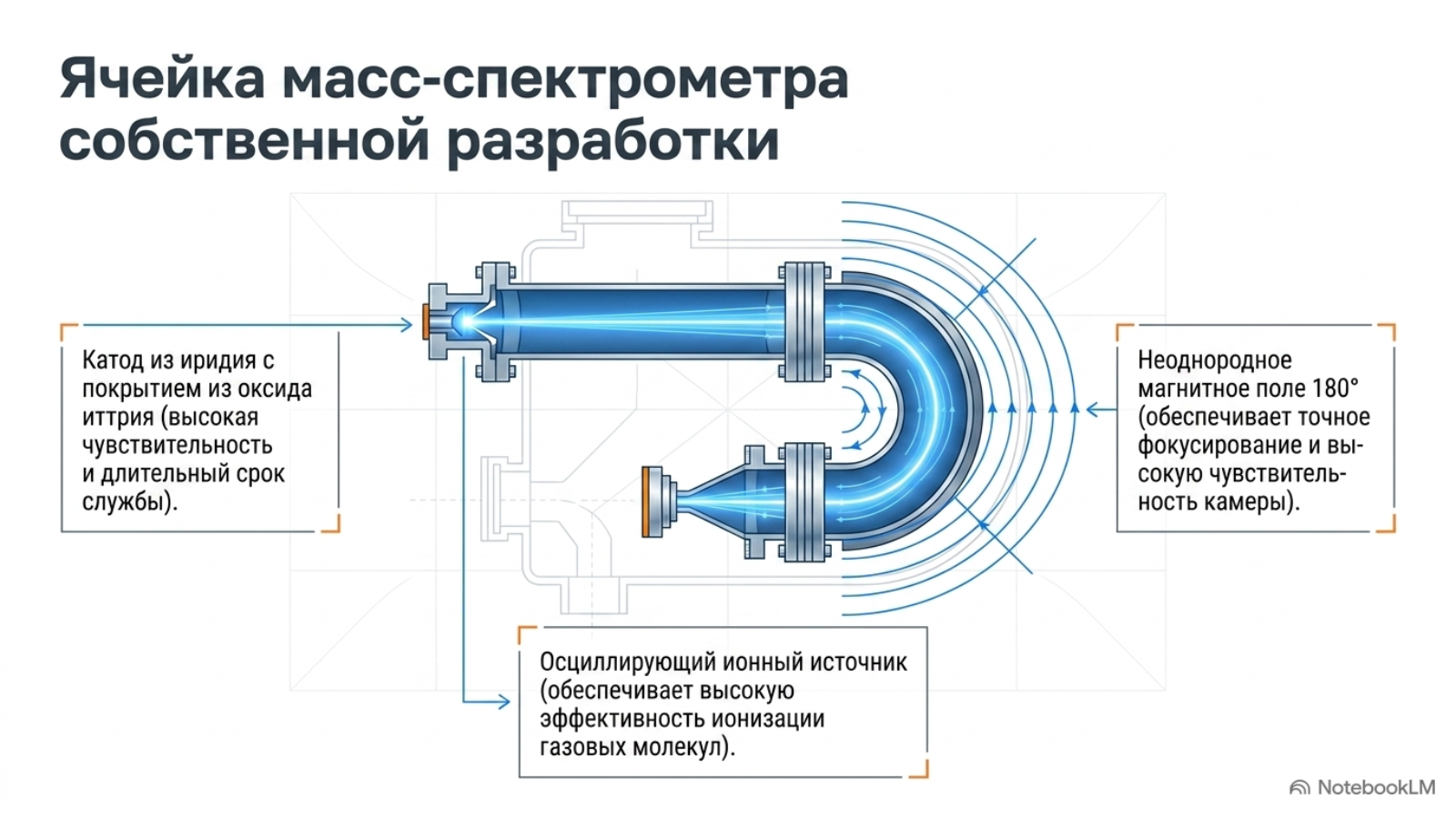

Ячейка масс-спектрометра используется собственной разработки:
• Катод ионного источника из иридия с покрытием из оксида иттрия. Ионный источник имеет длительный срок службы и высокую чувствительность. Конструкция осциллирующего ионного источника обеспечивает высокую эффективность ионизации газовых молекул.
• Конструкция камеры масс-спектрометра с неоднородным магнитным полем в 180 градусов обеспечивает точное фокусирование и высокую чувствительность.
Экран управления с русским языком интерфейса:
Полностью автоматический ЖК-сенсорный цветной экран, легкость в управлении, простота и надежность. • Имеет функцию быстрой очистки от гелия и быстрый отклик. Режим обнаружения утечки может быть сброшен одним нажатием. • С автоматической функцией отслеживания нулевой точки, точность обнаружения утечки не зависит от смещения нулевой точки, а детектор утечки становится более чувствительным.

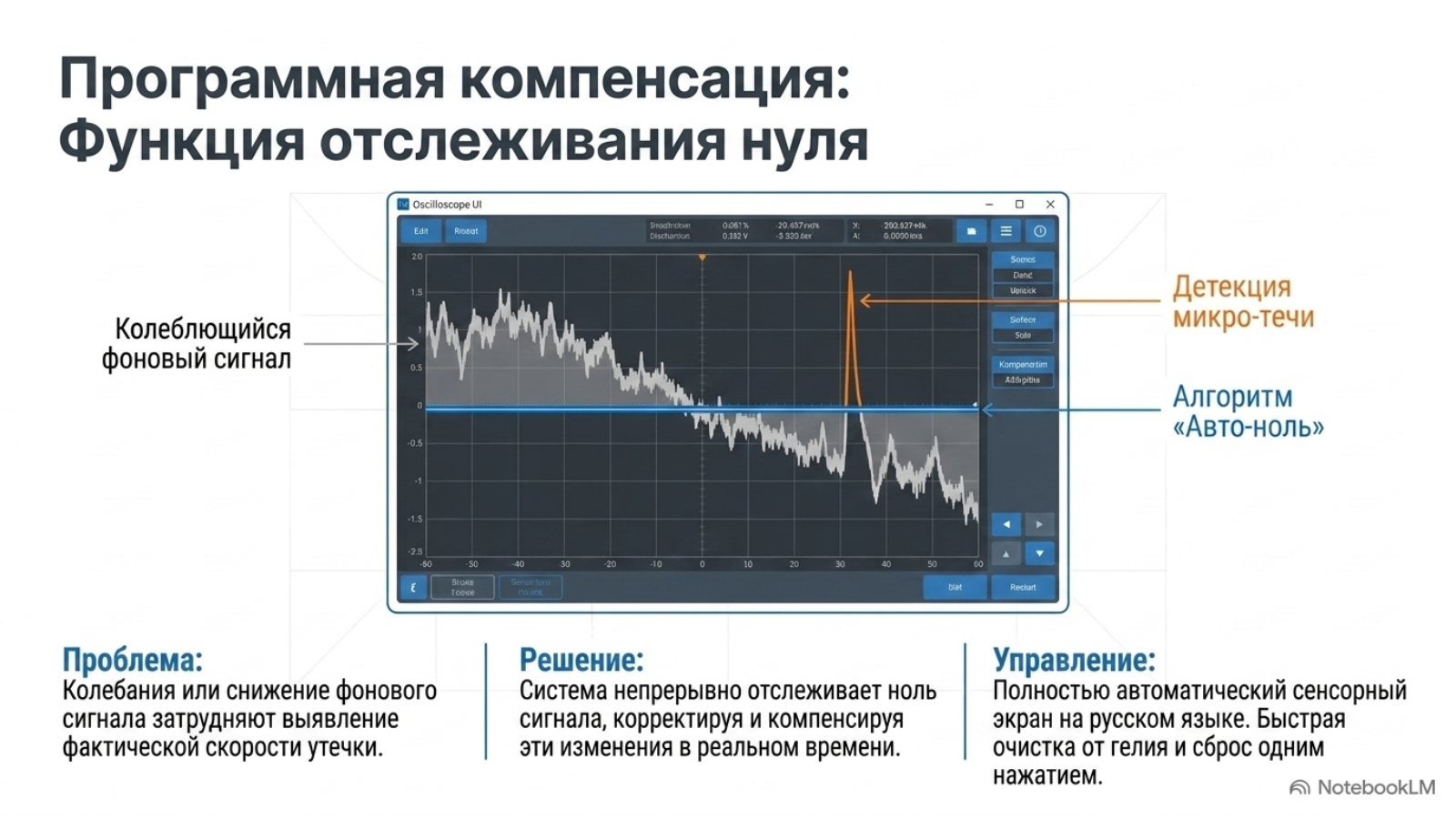

Автоматическая функция отслеживания нуля – полезная особенность в системе обнаружения утечек. При проведении обнаружения утечек важно точно определить поток течи. Однако иногда сигнал может снижаться или колебаться, что затрудняет определение фактической скорости утечки. Именно здесь и пригодится автоматическая функция отслеживания нуля.
С помощью этой функции программная система обнаружения утечек будет непрерывно отслеживать ноль сигнала. Даже если сигнал снижается или колеблется, система будет корректировать и компенсировать эти изменения.
Для активации автоматической функции отслеживания нуля просто нажмите кнопку "Ноль". Однако важно отметить, что, если значение фона высокое и быстро снижается, все равно может быть сложно определить небольшую скорость утечки, которая значительно меньше значения фона.
На тепловых электростанциях турбины и трубопроводы играют ключевую роль в передаче и преобразовании энергии. Утечки в этих системах могут привести к потере энергии, снижению эффективности оборудования и даже к авариям. Течеискатель позволяет быстро и точно выявить проблемные участки, предотвращая серьезные последствия.

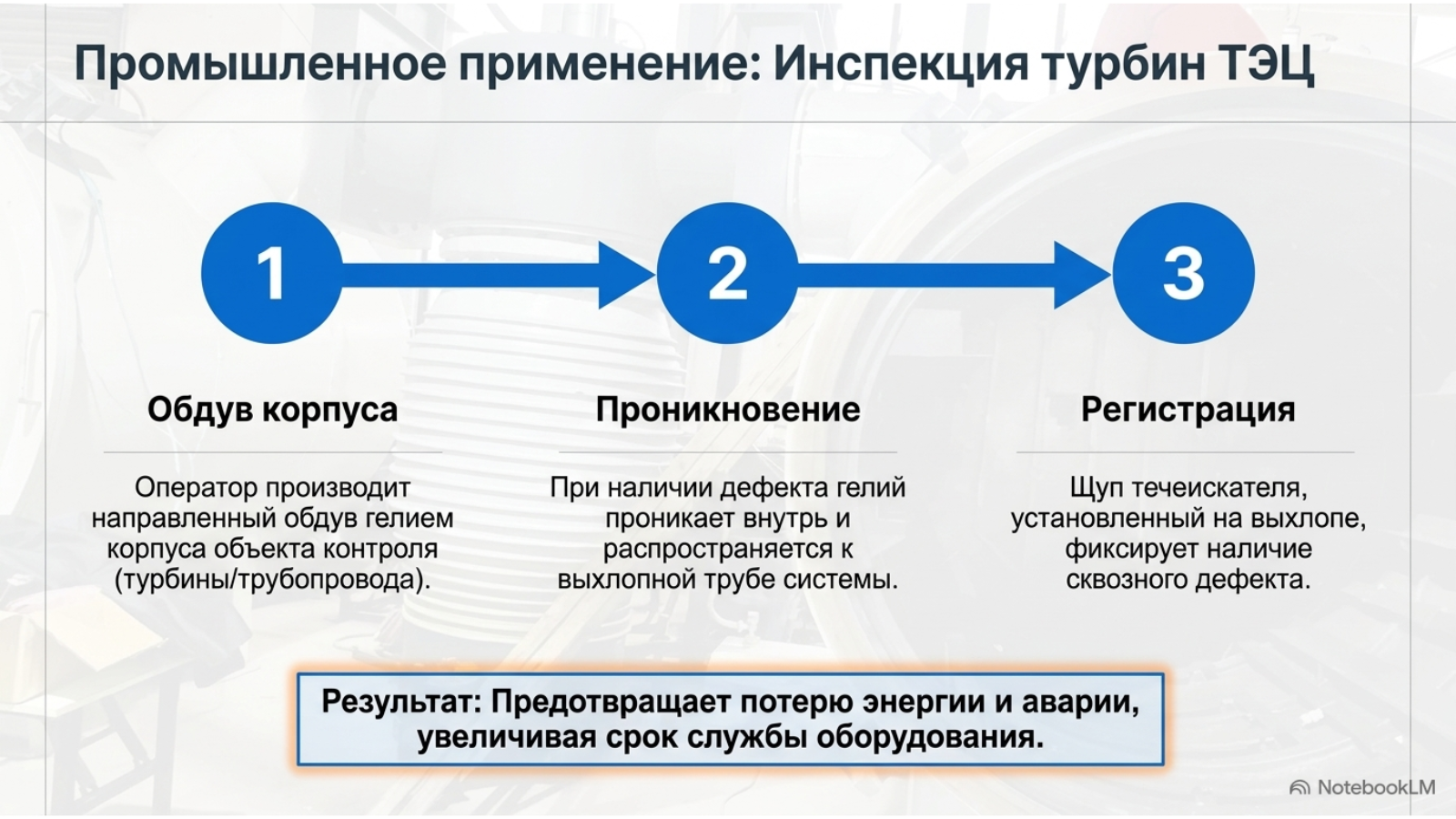

Пример применения течеискателя на тепловой электростанции: проверка турбин и трубопроводов
Оператор производит обдув корпуса объекта контроля. Щуп течеискателя установлен на выхлопе системы. При обдуве дефекта, гелий проникнет в объект контроля и распространится к выхлопной трубе системы. Течеискатель зарегистрирует наличие сквозного дефекта.
Использование течеискателя позволяет оперативно выявлять и устранять дефекты, обеспечивая надежность и безопасность оборудования тепловой электростанции. Такой подход снижает потери энергии, предотвращает аварии и увеличивает срок службы систем.

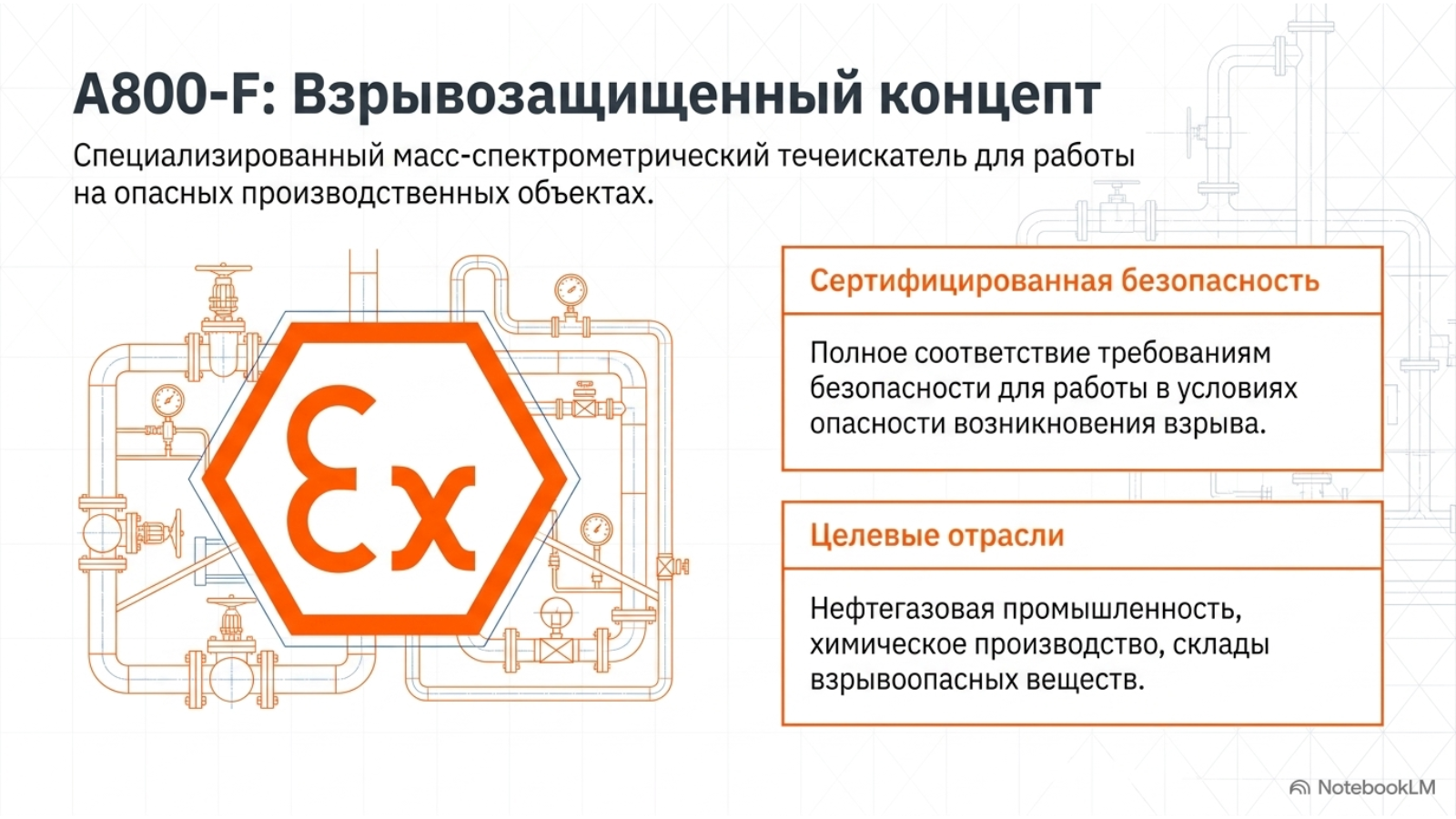

Взрывозащищенный течеискатель A800-F
Масс-спектрометрический течеискатель A800-F во взрывозащищенном исполнении эффективен для использования на опасных производственных объектах. Взрывозащищенное исполнение обеспечивает безопасность при работе в условиях, где присутствует опасность возникновения взрыва.
Такие объекты могут быть связаны с хранением и использованием взрывоопасных веществ или газов, например, в нефтегазовой промышленности или химической промышленности. Взрывозащищенное исполнение течеискателя A800-F соответствует требованиям безопасности и сертифицировано для работы в таких условиях.

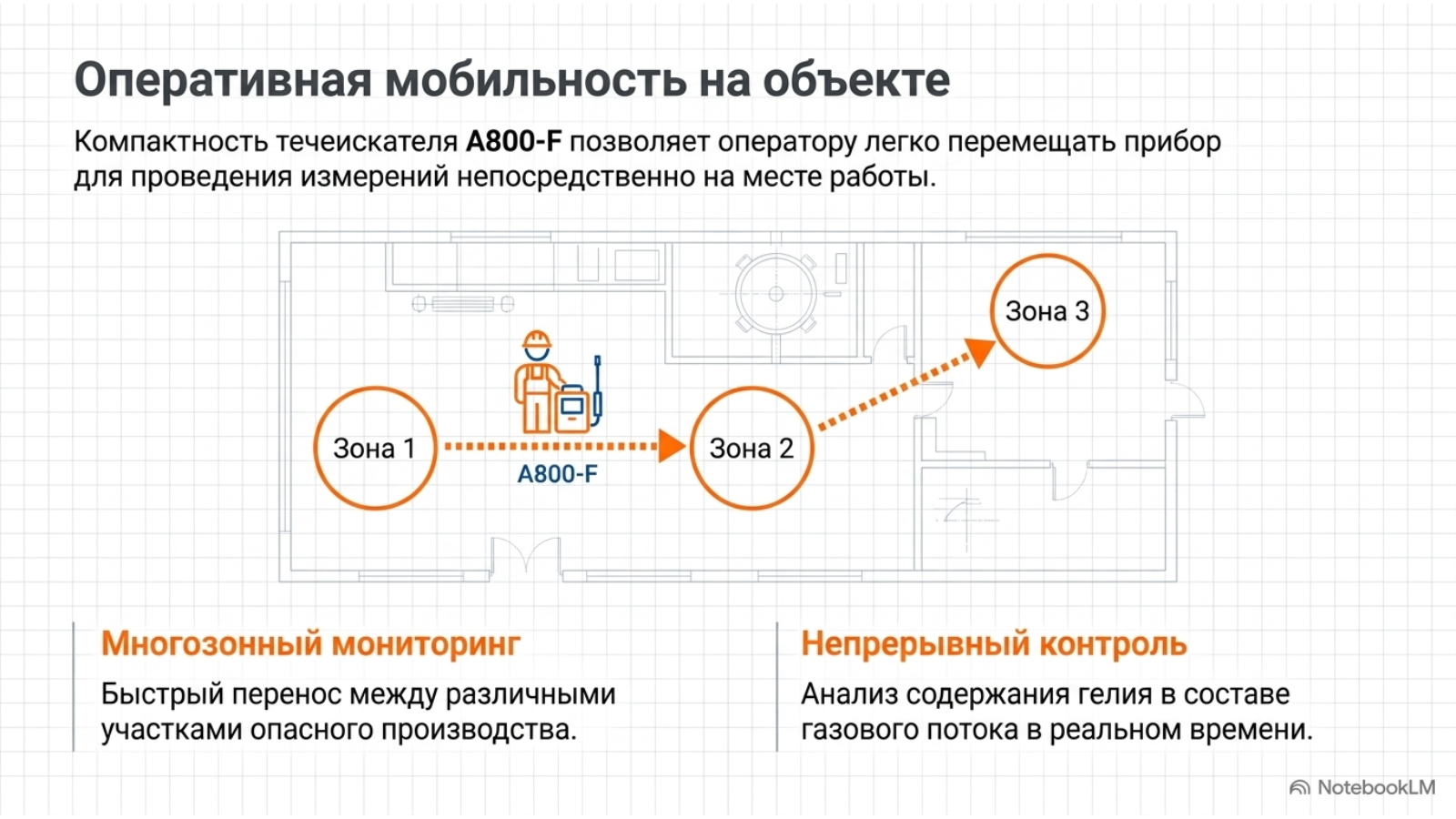

Портативность и компактность течеискателя A800-F позволяют операторам легко переносить его с собой и проводить измерения на месте работы. Это важно на опасных производственных объектах, где необходимость частых и точных измерений может возникнуть в разных зонах или на разных участках.
Прибор позволяет операторам контролировать гелий в составе газового потока и принимать соответствующие меры для обеспечения безопасности и эффективности работы.
