Измерение давления начинается с задачи: управление насосами, поддержание технологического режима или количественная оценка натекания требуют разных характеристик. Широкий диапазон индикации удобен для наблюдения за откачкой, но не означает одинаковой точности во всех точках. Для испытаний выбирают принцип измерения, рабочую шкалу и место установки, а затем проверяют измерительный канал целиком.

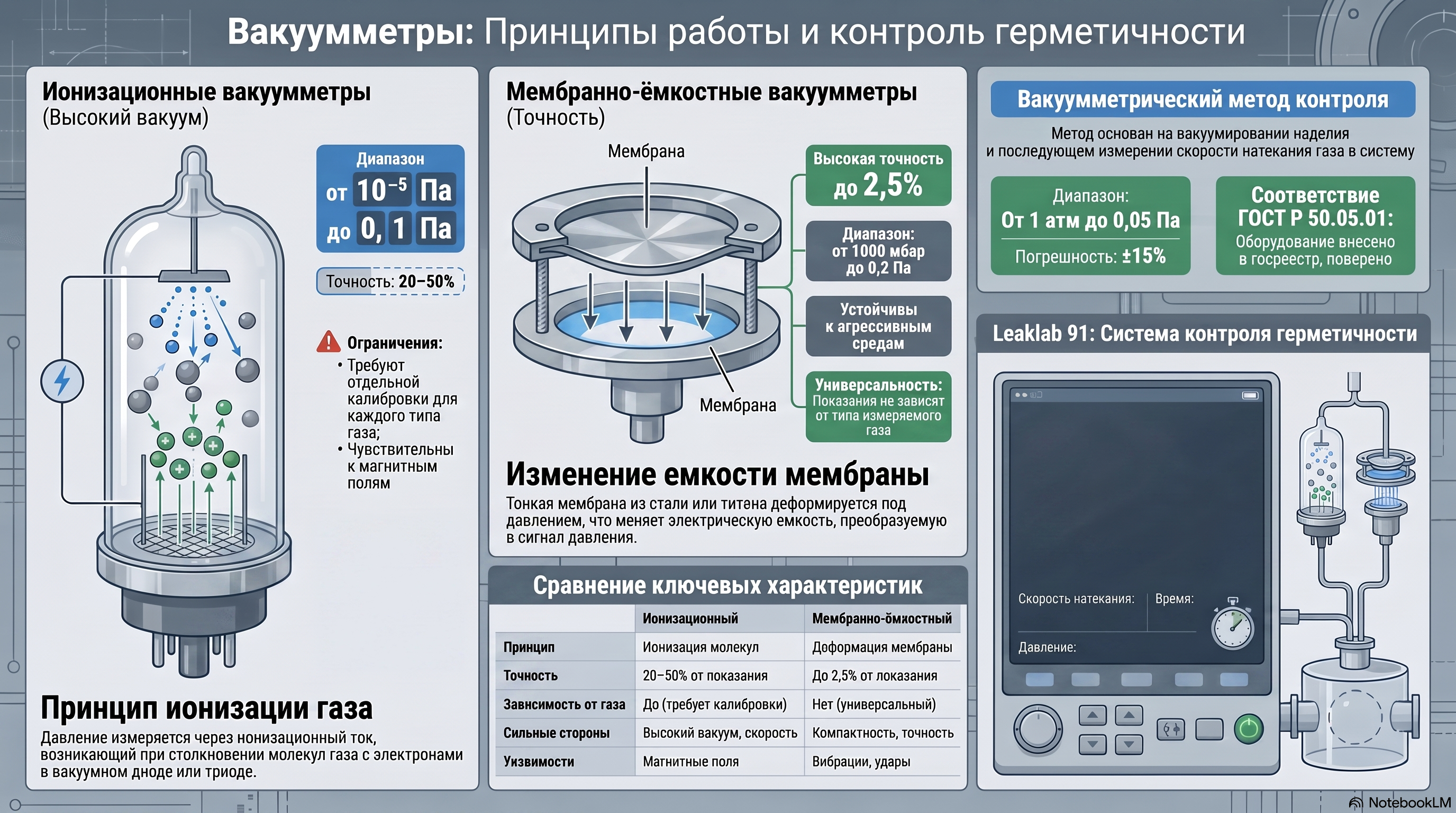

Три принципа измерения и их ограничения
| Принцип | Что измеряет датчик | Что ограничивает результат |
|---|---|---|
| Пирани | Теплоотдачу нагретого элемента газу | Состав газа, загрязнение нити, температура стенок; чувствительность уменьшается у границ рабочего диапазона |
| Ионизационный | Ионный ток, возникающий при ионизации газа электронами | Газовая чувствительность, загрязнение электродов, фон, допустимое давление включения |
| Мембранно-ёмкостной | Изменение ёмкости при прогибе мембраны под действием давления | Выбранный верхний предел, ноль, температура, перегрузка и состояние мембраны |
Диапазоны и допустимые погрешности устанавливаются для конкретного исполнения. Нельзя переносить их со всего семейства на выбранный датчик. Для мембранных приборов также различают абсолютное давление и перепад между двумя портами: дифференциальный преобразователь не заменяет вакуумметр абсолютного давления.

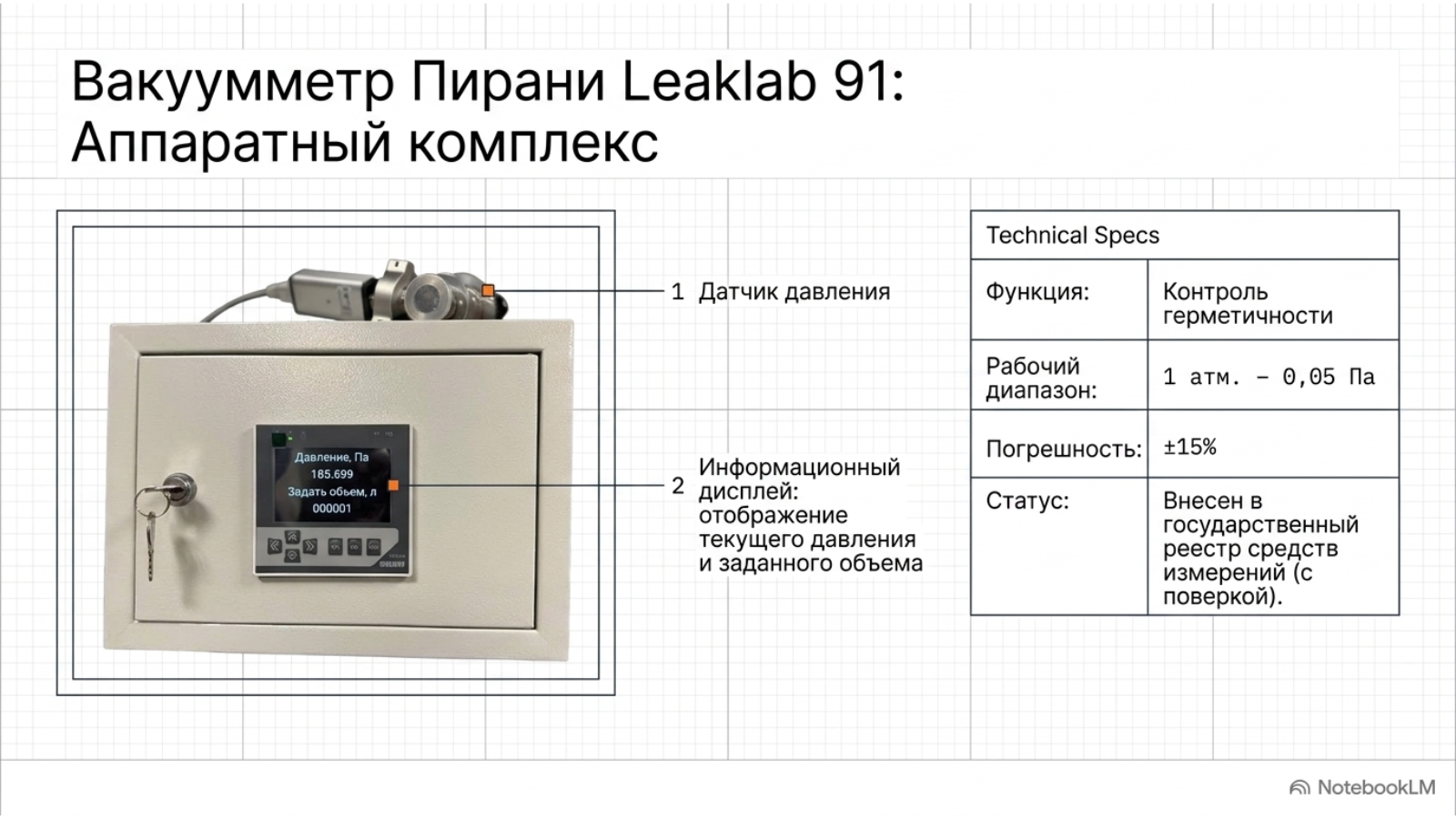

Пирани: контроль откачки и смена газовой среды
В датчике Пирани нагретый проводник отдаёт тепло газу и окружающим деталям. Электроника измеряет изменение сопротивления либо поддерживает температуру проводника, регулируя мощность. Давление рассчитывается по градуировочной зависимости. При одинаковом истинном давлении гелий, азот и водяной пар могут давать разные показания.
После напуска гелия или при сушке влажного изделия состав смеси меняется во времени. Изменение показания поэтому может отражать одновременно давление и состав газа. Поправку применяют только для подтверждённых условий; один постоянный коэффициент не обязательно пригоден для всей шкалы и неизвестной смеси. В таких задачах полезно сопоставление с независимым мембранным каналом в подходящем диапазоне.
Отложения на сенсоре меняют теплопередачу. Если после очистки камеры изменились показания или скорость восстановления нуля, проверяют также датчик и соединительную линию. Электронную настройку выполняют по инструкции изготовителя: она не заменяет устранение загрязнения.

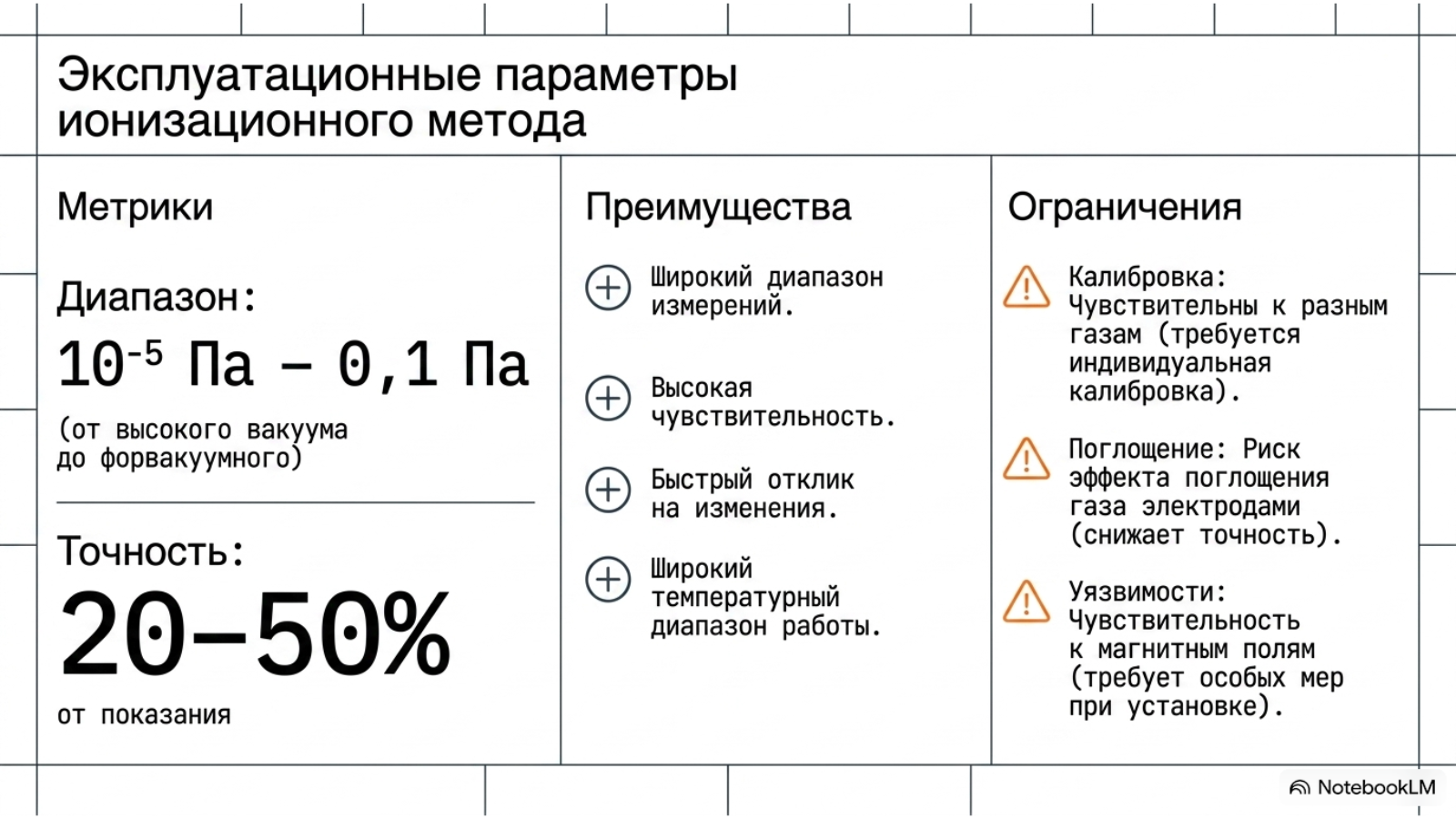

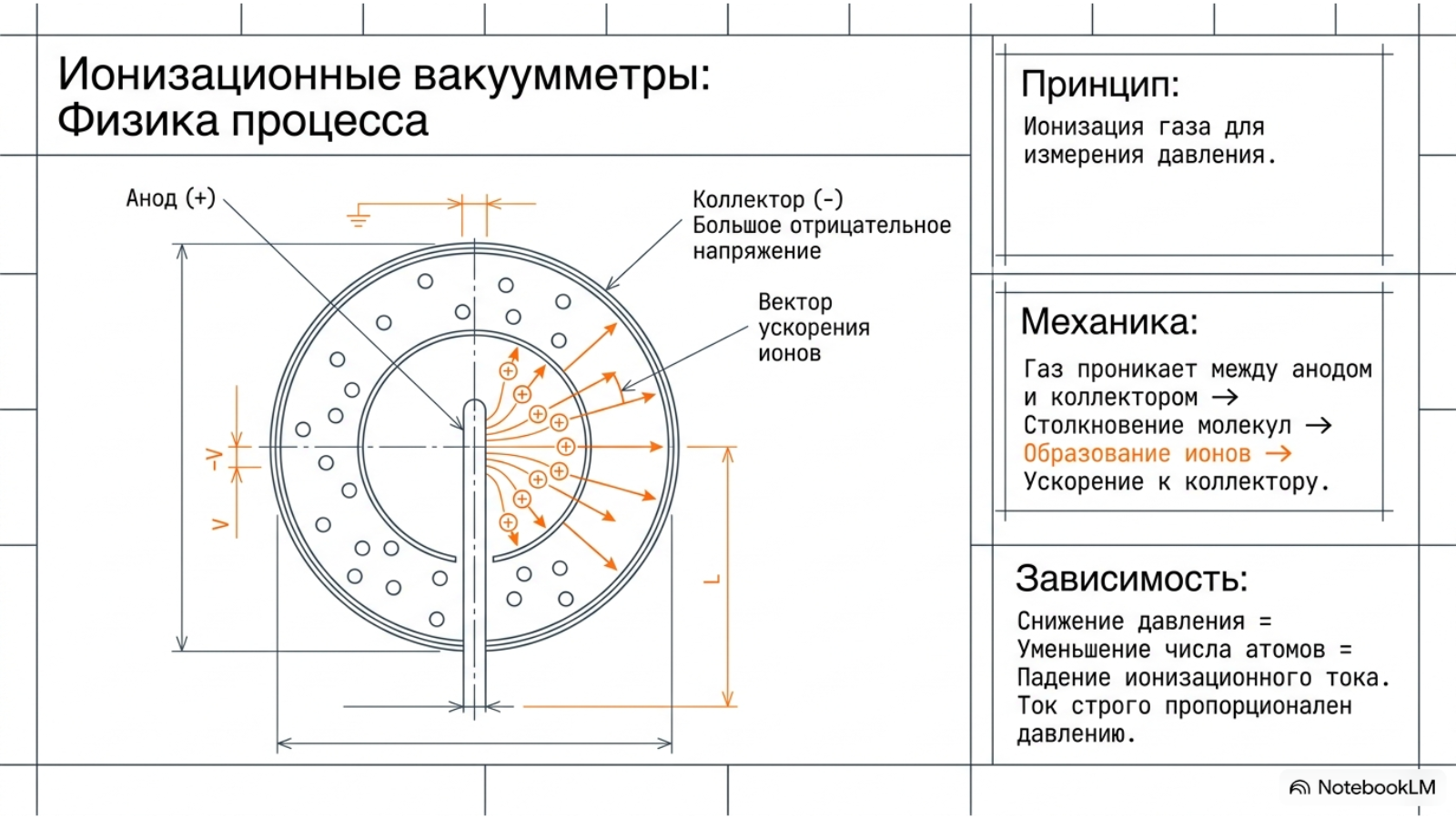

Ионизационный канал: электроны, ионы и защита
В приборе с горячим катодом электроны образуются за счёт термоэлектронной эмиссии. В холоднокатодном преобразователе используется разряд в электрическом и магнитном полях. При столкновениях электронов с частицами газа возникают ионы; измеряемый ток зависит от количества частиц и вероятности ионизации.
Рабочий диапазон, условия зажигания и предельное давление включения определяет конструкция. Защиту от превышения давления сохраняют включённой. Загрязнение, газовыделение электродов и собственное поглощение газа прибором могут влиять на низкие показания. Для количественного измерения смеси недостаточно предположить, что чувствительность одинакова для всех газов.
Комбинированный вакуумметр объединяет несколько физических каналов. В зоне перехода проверяют непрерывность показаний и записывают активный канал. Скачок на границе переключения нельзя автоматически интерпретировать как внезапное появление течи.

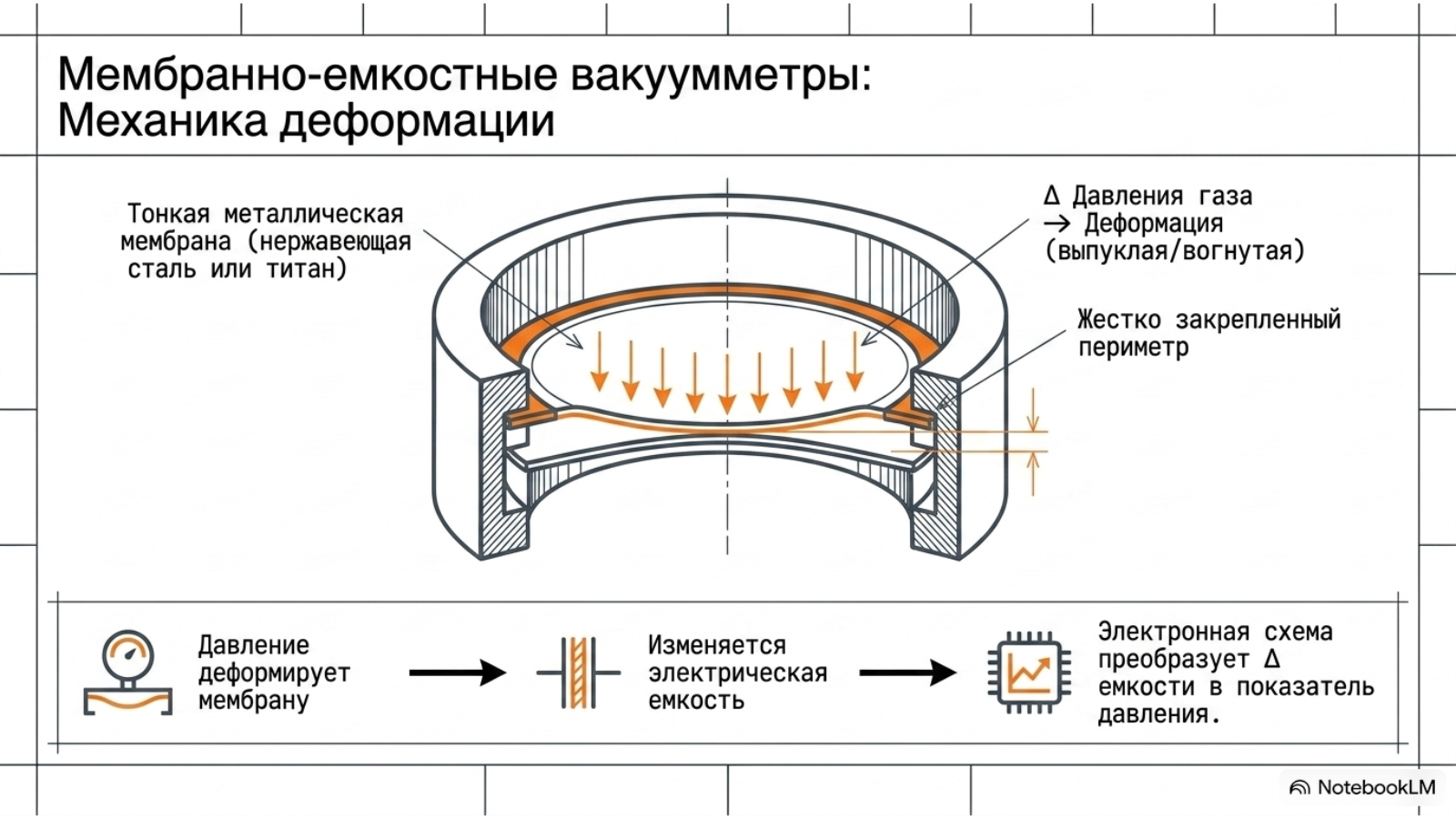

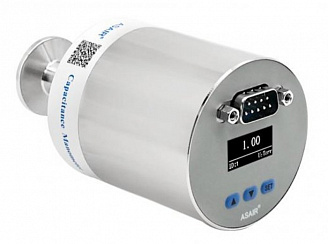

Мембранный датчик: как выбрать верхний предел
В абсолютном мембранно-ёмкостном преобразователе одна сторона мембраны обращена к измеряемой среде, другая — к опорной вакуумированной полости. Механическое действие давления практически не зависит от рода газа. Однако химическая совместимость, допустимая температура и устойчивость к конденсату остаются свойствами конкретных материалов и исполнения.
Здесь a — численное значение допуска в процентах верхнего предела pВП. Для условной составляющей 0,1 % и шкалы 1000 Па получается 1 Па. При измерении 10 Па это 10 % показания. Для шкалы 100 Па та же составляющая составляет 0,1 Па, то есть 1 % показания. Пример не является характеристикой конкретной модели и не включает все составляющие неопределённости.
| Параметр | Практическая проверка |
|---|---|
| Основание допуска | Проценты показания, верхнего предела или сумма нескольких составляющих |
| Ноль и прогрев | Время стабилизации, остаточное давление при установке нуля, повторяемость после напуска |
| Температура | Компенсация, термостатирование и допустимые изменения температуры |
| Рабочая область | Точки калибровки и область подтверждённых характеристик, а не только разрядность дисплея |
Монтаж: давление у насоса и у изделия
При наличии потока сопротивление трубопровода создаёт перепад давления. Датчик на входе насоса может показывать меньше, чем датчик у изделия. Для контроля камеры измерительный порт размещают со стороны камеры, учитывая местные потоки, загрязнения и допустимую ориентацию преобразователя. Длинная узкая трубка добавляет задержку газообмена.
Нагретый датчик, соединённый с холодным объёмом, может требовать учёта термотранспирации. В предельном молекулярном равновесии без потока отношение давлений связано с квадратным корнем отношения абсолютных температур. Эту предельную модель нельзя механически применять к переходному режиму или к работающей откачной линии.

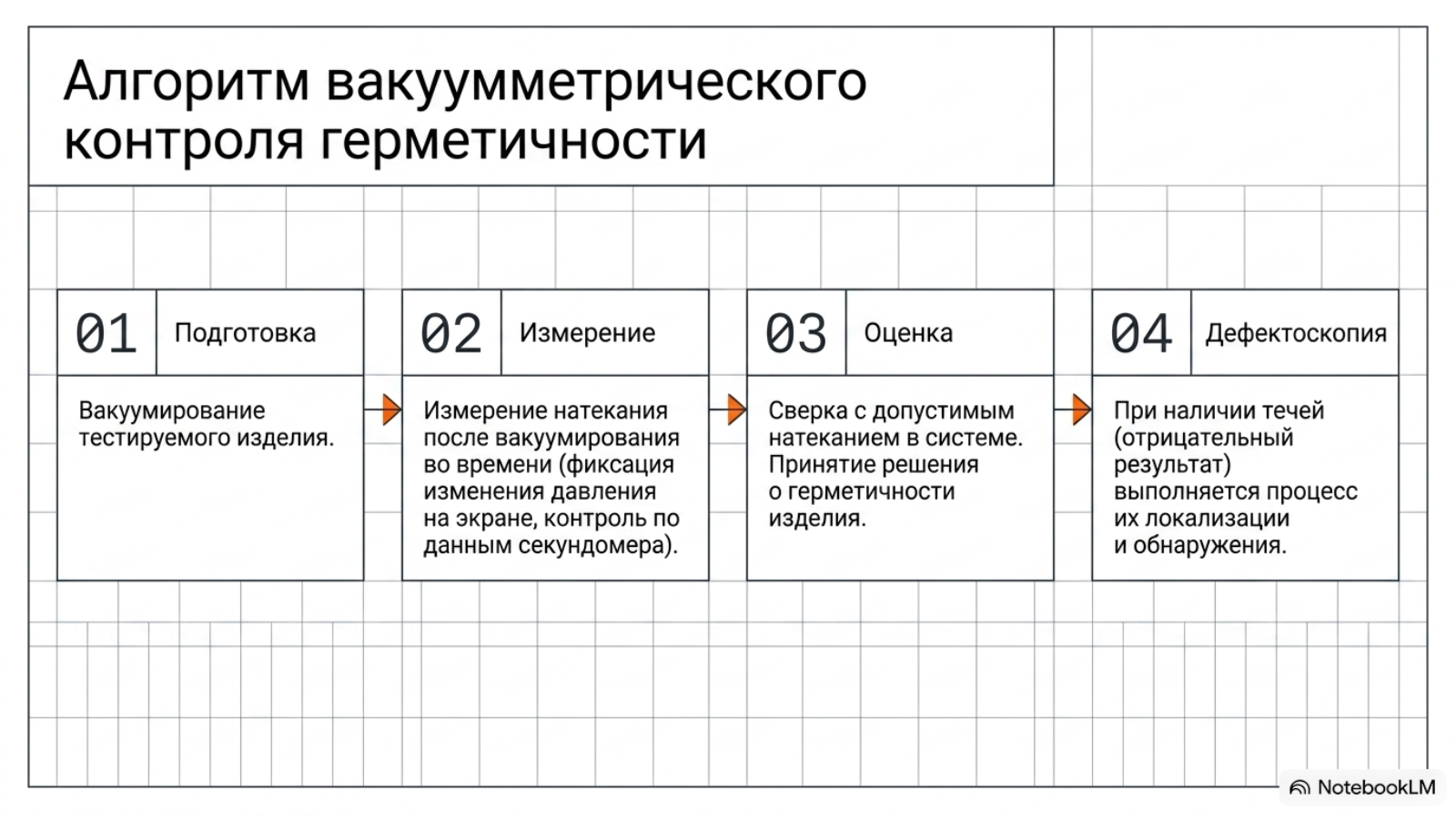

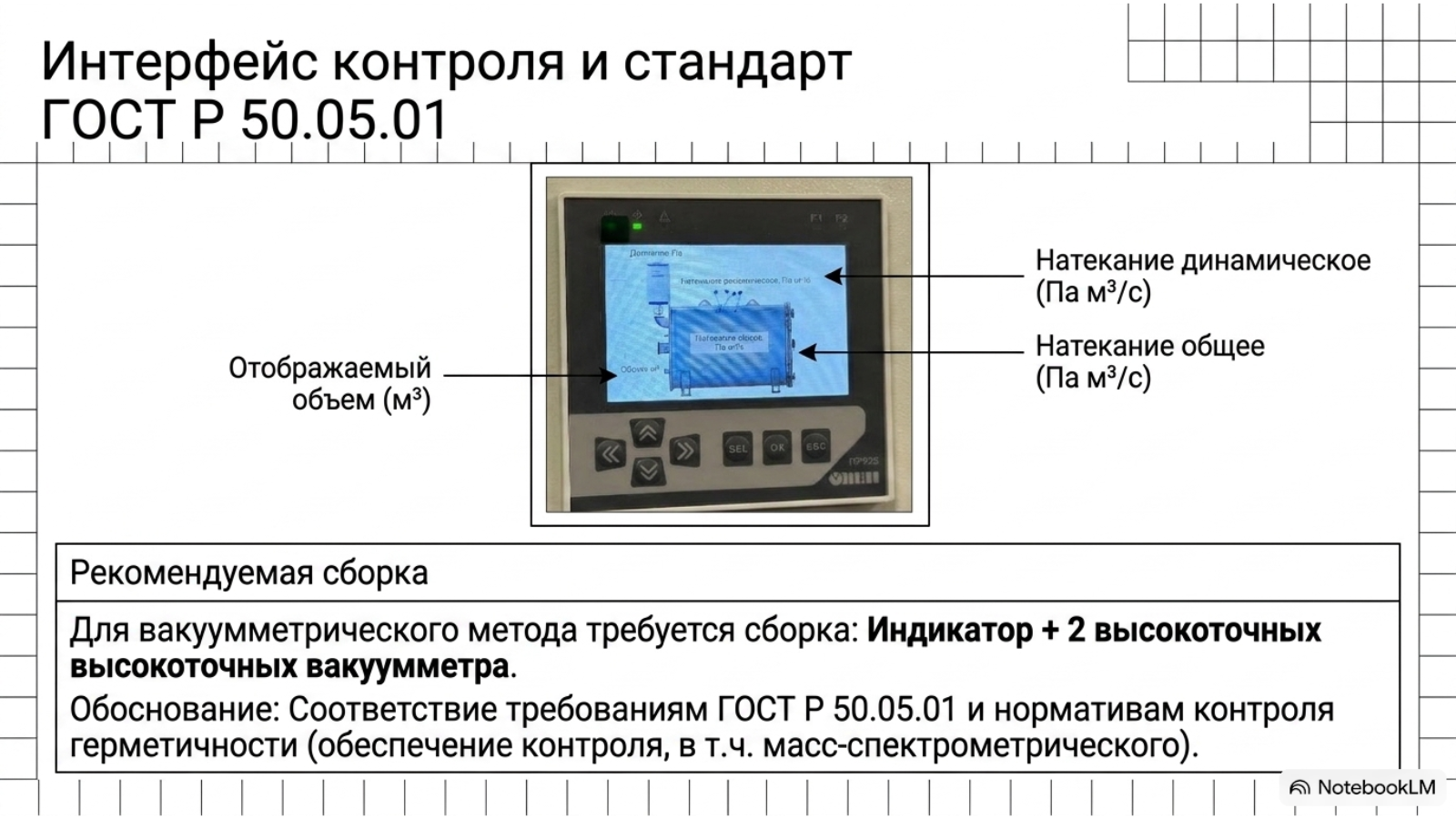

Оценка натекания по записи давления
Формула описывает суммарную газовую нагрузку изолированного жёсткого объёма при постоянной температуре и достаточно однородном давлении. При V = 0,01 м³ и росте на 0,06 Па за 60 с получается Q = 1 × 10⁻⁵ Па·м³/с. Это не доказательство сквозной течи: в результат входят десорбция, проницаемость, собственная негерметичность оснастки и температурные изменения.
До опыта проверяют разрешение и дрейф датчика именно относительно изменения 0,06 Па. Общая паспортная точность показания и неопределённость разности двух отсчётов — разные задачи. Постоянное смещение может частично сократиться при вычитании, но дрейф во времени не сокращается.
Что записывать вместе с давлением
Сохраняют время, единицу, идентификатор датчика, рабочую шкалу, температуру, состояние клапанов и признак действительности данных. Аналоговый выход преобразуют по характеристике конкретного исполнения; диапазон напряжения может кодировать давление логарифмически. Совпадение разъёма не подтверждает совместимость питания и протокола. При подключении RJ45 нельзя предполагать наличие Ethernet без проверки документации.
Приёмку канала выполняют в нескольких точках рабочей области. После обслуживания сохраняют исходные и итоговые показания, сведения о настройке и результатах калибровки. Применимость канала к конкретному испытанию определяют по необходимой чувствительности и неопределённости измерения.
