Лаборатория контроля герметичности Ликлаб подготовила полную русскую редакцию руководства ZQJ-Leaklab-3300 от 24 июня 2026 года. Новая публикация дополняет прежнюю инструкцию: доступны веб-версия, PDF и редактируемый DOCX, переведённые пояснительные изображения, таблицы параметров и 75 сообщений диагностики.
В этом техническом обзоре разбираем устройство прибора, различия вакуумного и щупового методов, калибровку и интеграцию в испытательный стенд. Видео, подкаст и презентация созданы с помощью NotebookLM и прошли техническую редактуру по исходному руководству.
Видео: технический разбор ZQJ-Leaklab-3300
Русский Explainer, около пяти минут. Проверенные слайды и инфографика сопровождают отредактированный комментарий NotebookLM.
Подкаст: вакуумная система, измерение и калибровка
Русский Deep Dive в сокращённой технической редакции LeakLab. Обсуждаем физику измерения, фон гелия и практическую работу с прибором.
От газовой пробы к измеренному потоку

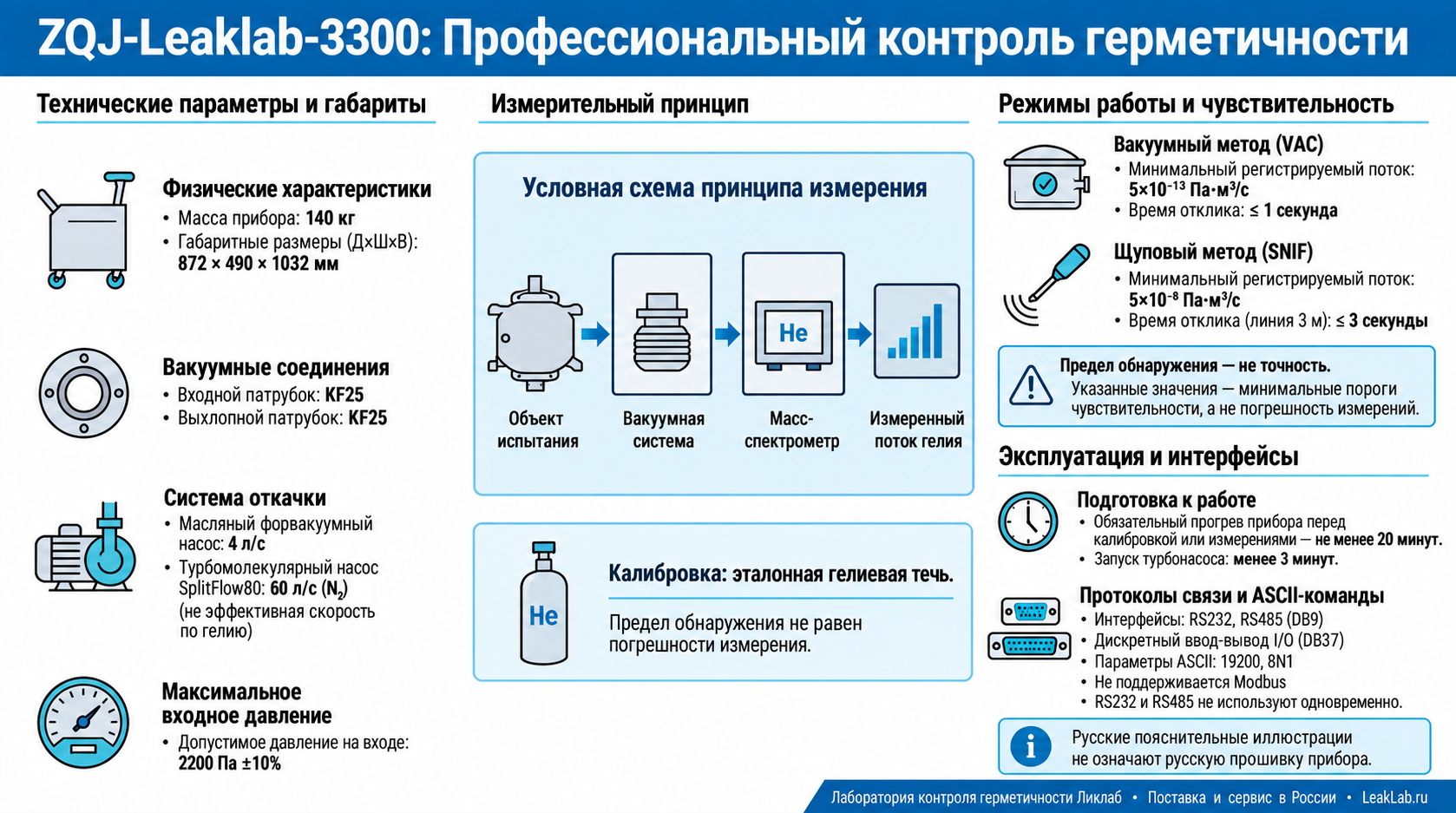

ZQJ-Leaklab-3300 — гелиевый масс-спектрометрический течеискатель. Форвакуумный насос создаёт предварительное разрежение, а турбомолекулярный насос обеспечивает условия работы анализатора. В ионном источнике газ ионизируется; масс-спектрометр выделяет сигнал гелия. После калибровки сигнал преобразуется в значение потока утечки.

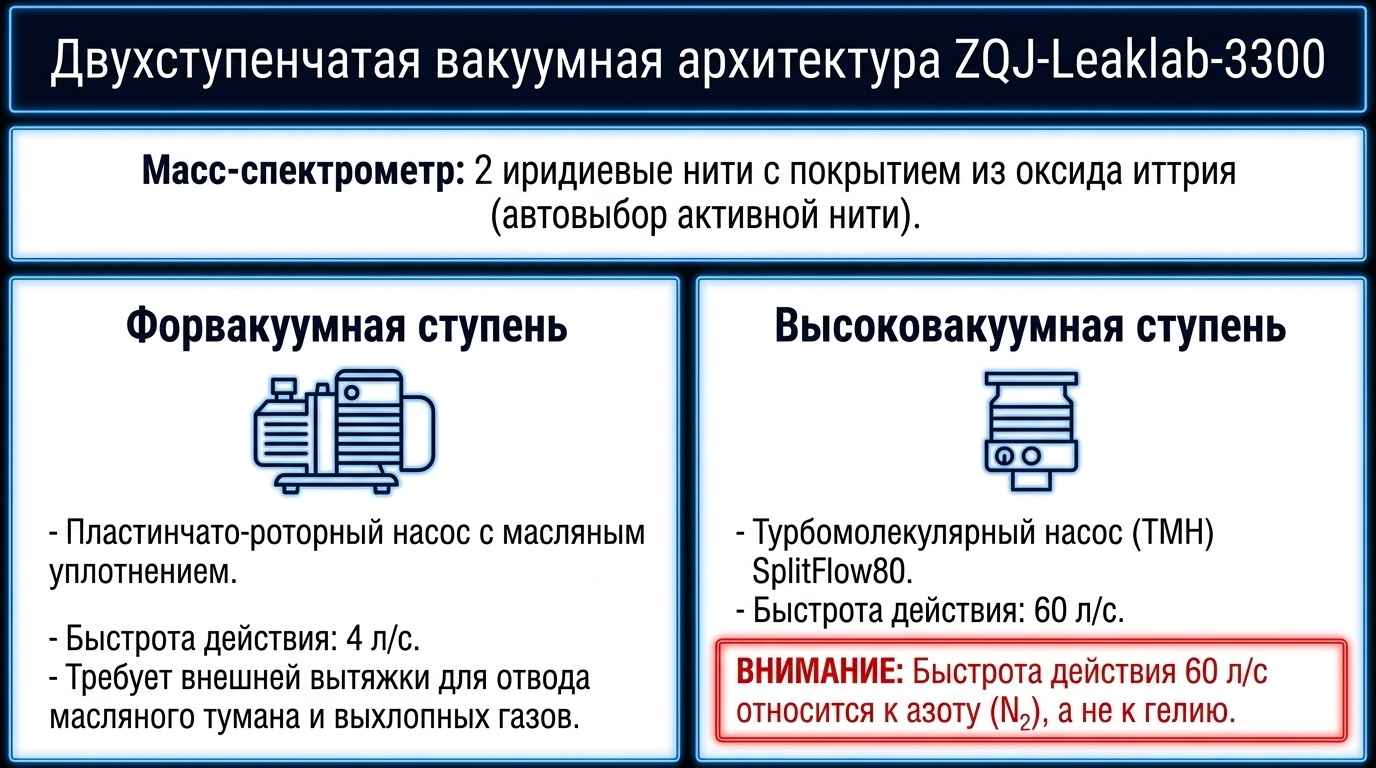

В модели 3300 установлен масляный пластинчато-роторный форвакуумный насос с быстротой 4 л/с. Для ТМН SplitFlow80 указано 60 л/с по азоту N₂. Эта величина не является эффективной быстротой откачки гелия через входной патрубок. Время откачки изделия зависит также от его объёма, проводимости трубопроводов, газовыделения и наличия течей.
VAC и SNIF: два разных способа контроля
В вакуумном методе изделие откачивают через течеискатель, а гелий подают снаружи к проверяемому соединению. Газ, прошедший через дефект, поступает в измерительный тракт. В щуповом методе изделие заполняют гелием или согласованной смесью, а выходящий газ обнаруживают щупом снаружи. Давление испытания и состав смеси назначают по прочности изделия и методике контроля.
| Показатель | VAC | SNIF |
|---|---|---|
| Минимальный обнаруживаемый поток | 5 × 10⁻¹³ Па·м³/с | 5 × 10⁻⁸ Па·м³/с |
| Максимальный обнаруживаемый поток | 1 × 10⁻² Па·м³/с | 1 × 10⁻² Па·м³/с |
| Время отклика | ≤1 с | ≤3 с при линии щупа 3 м |
Предел обнаружения не равен погрешности измерения. Нижняя отметка отображаемой шкалы также не доказывает способность достоверно измерять любой сигнал такой величины. Для реального изделия дополнительно учитывают фон, концентрацию гелия, соединения и установленный критерий годности.
Полная таблица характеристик ZQJ-Leaklab-3300

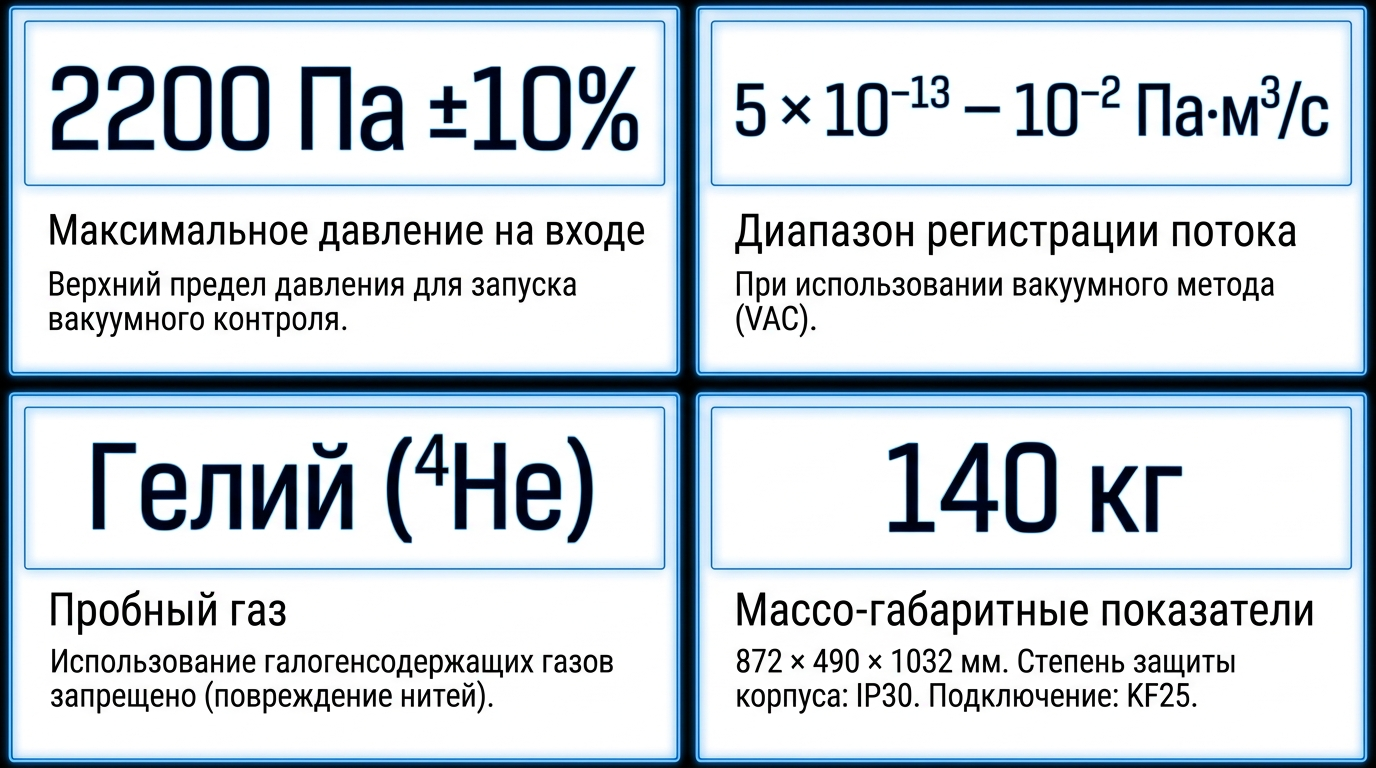

| Параметр | Значение |
|---|---|
| Размеры Д × Ш × В | 872 × 490 × 1032 мм |
| Масса | 140 кг |
| Методы контроля | Вакуумный VAC и щуповый SNIF |
| Пробный газ | Гелий ⁴He |
| Минимальный обнаруживаемый поток, VAC | 5 × 10⁻¹³ Па·м³/с |
| Максимальный обнаруживаемый поток, VAC | 1 × 10⁻² Па·м³/с |
| Диапазоны индикации VAC | Грубые течи: 10⁻²…10⁻⁷; нормальный: 10⁻⁷…10⁻¹⁰; высокая чувствительность: 10⁻¹⁰…10⁻¹³ Па·м³/с |
| Отклик VAC | Не более 1 с |
| Минимальный обнаруживаемый поток, SNIF | 5 × 10⁻⁸ Па·м³/с |
| Максимальный обнаруживаемый поток, SNIF | 1 × 10⁻² Па·м³/с |
| Диапазон индикации SNIF | 10⁻⁸…10⁻² Па·м³/с |
| Отклик SNIF | Не более 3 с при длине линии щупа 3 м |
| Максимальное давление на входе | 2200 Па (±10 %) |
| Запуск ТМН | Менее 3 минут; это не время полного метрологического прогрева |
| Нити ионного источника | 2 иридиевые нити с покрытием оксидом иттрия |
| Единицы потока | Па·м³/с, мбар·л/с, Торр·л/с, атм·см³/с, sccm, sccs, мТорр·л/с |
| Вход и выхлоп форвакуумного насоса | KF25 / KF25 — патрубки прибора |
| Максимальное давление на порту напуска | 1,1 × 10⁵ Па |
| Турбомолекулярный насос | SplitFlow80; быстрота действия по N₂ — 60 л/с |
| Интерфейсы | I/O: DB37-M; RS485: DB9-F; RS232: DB9-F |
| Электропитание | 220 В переменного тока ±10 %, 50 Гц |
| Номинальная мощность | 2000 Вт по сравнительной таблице поставщика |
| Защита / категория перенапряжения | IP30 / II |
| Рабочая температура | +5…+45 °C |
| Температура хранения | −10…+55 °C |
| Относительная влажность | Менее 80 % |
| Место эксплуатации | В помещении, высота менее 2000 м |
| Шум | Менее 70 дБ |
Запуск, прогрев и калибровка
Запуск турбомолекулярного насоса занимает менее трёх минут, но для точных измерений и калибровки руководство предусматривает работу прибора не менее 20 минут после включения. Перед запуском проверяют защитное заземление, чистоту патрубков, герметичность соединений и свободный выхлоп форвакуумного насоса.
Внутреннюю калибровку выполняют по встроенной калиброванной течи: её фактический поток предварительно вводят в настройках, входной патрубок герметично закрывают заглушкой. Прибор автоматически настраивает пик, проверяет усилитель и определяет фон. Ручное открытие клапана встроенной течи во время автоматического цикла нарушает процедуру.
При внешней калибровке подключают внешнюю калиброванную течь, вводят её фактическое значение и подтверждают этапы только после стабилизации сигнала. Для щупового контроля раздел 5.6.2 исходного руководства указывает внешнюю течь порядка 10⁻⁶ Па·м³/с. Используют паспортное значение конкретной течи, а не округлённый порядок величины.
Функция Zero вычитает сохранённый фон. Она помогает наблюдать изменение сигнала, но не заменяет калибровку и не устраняет физический источник гелия в помещении. Порядок включения и отмены компенсации приведён в разделе 5.2 руководства.
Интерфейсы: ASCII и дискретное управление
Прибор имеет DB37-M для I/O и DB9-F для RS232 и RS485. Документированный протокол последовательного управления использует текстовые команды ASCII: 19200 бит/с, 8 бит данных, один стоп-бит, без чётности. Это не Modbus; наличие разъёма RS485 само по себе не определяет протокол.
RS232 и RS485 не используют одновременно. Перед подключением проверяют распиновку и электрические уровни по приложению к руководству. В документе сохранены исходные команды и диагностические обозначения, чтобы их можно было сопоставить с реальным прибором.
Что переведено в обновлённом руководстве

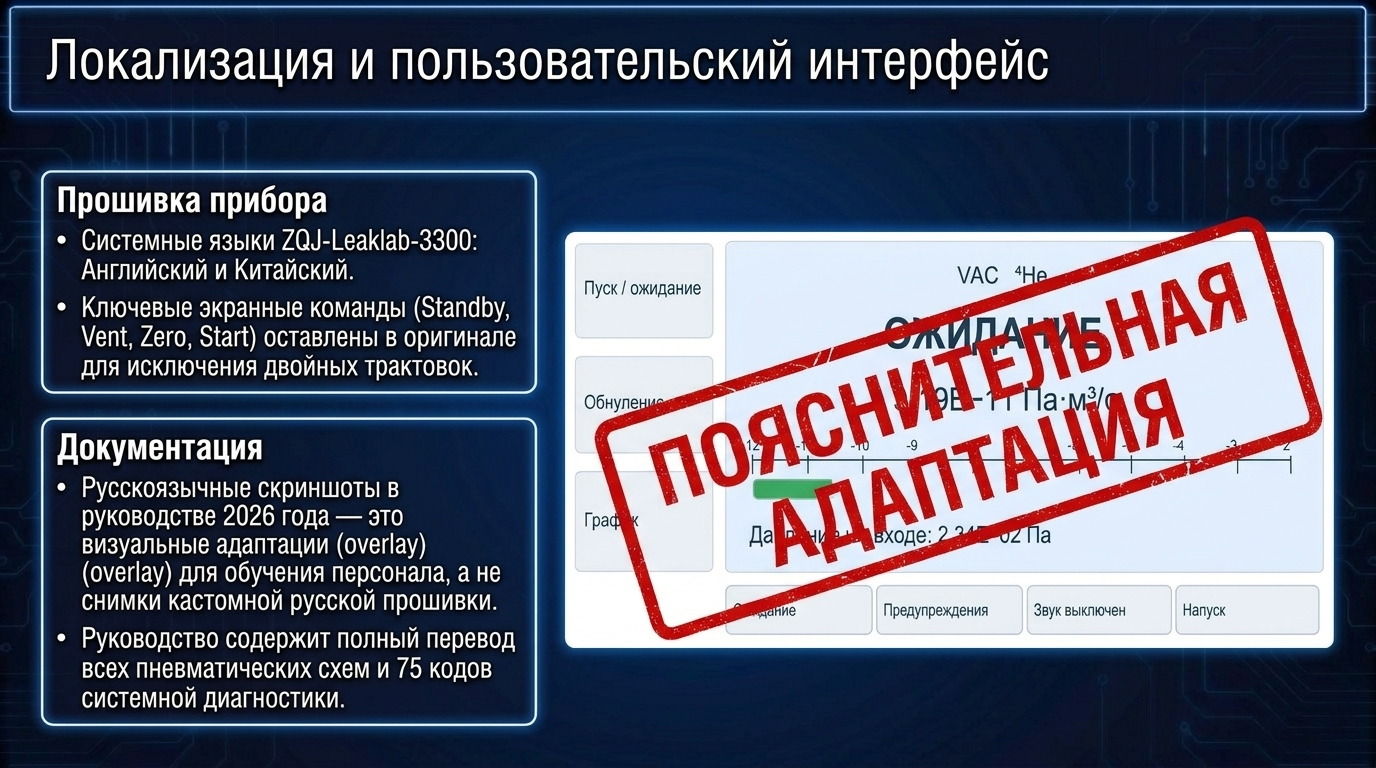

На русский язык переведены разделы безопасности, подготовка и эксплуатация, калибровка, таблицы настроек, описание интерфейсов и пояснения к диагностике. Изображения экранов адаптированы с русскими подписями. Они служат учебным пояснением; перевод документа не означает установку русской прошивки. В исходной документации описаны английский и китайский интерфейсы.
Руководство опубликовано отдельной новой страницей. Предыдущая редакция остаётся доступной для сопоставления. Перед выполнением операций следует сверить модель, конфигурацию и версию ПО конкретного прибора.
Выбор исполнения: 3300, 3301 или 3302
| Параметр | ZQJ-Leaklab-3300 | ZQJ-Leaklab-3301 | ZQJ-Leaklab-3302 |
|---|---|---|---|
| Исполнение | Напольное, на колёсах | Напольное | Настольное |
| Форвакуумный насос | Масляный пластинчато-роторный | VSPL15 | ULVAC GHD-031 |
| Быстрота форвакуумного насоса | 4 л/с | 4 л/с | В сравнительной таблице не указана |
| Размеры Д × Ш × В, мм | 872 × 490 × 1032 | 872 × 490 × 1032 | 543 × 421 × 359 |
| Масса, кг | 140 | 140 | 55 |
Для ZQJ-Leaklab-3301 исходный сравнительный лист прямо указывает насос VSPL15 и 4 л/с; требование безмасляного исполнения подтверждают комплектовочной спецификацией. Для настольного ZQJ-Leaklab-3302 указан ULVAC GHD-031, но его быстрота в сравнительной таблице не приведена. Параметры одной насосной комплектации не переносят на другую.
- ZQJ-Leaklab-3300: полные характеристики
- ZQJ-Leaklab-3301: полные характеристики
- ZQJ-Leaklab-3302: полные характеристики
Документация и презентация
- Обновлённое руководство: полная веб-версия
- Русское руководство PDF, 38 страниц
- Русское руководство DOCX
- Проверенные слайды PDF · Презентация PowerPoint
- Исходная сравнительная таблица трёх моделей
Поставка и сервис в России
Поставку и сервис в России выполняет лаборатория контроля герметичности Ликлаб. Поможем подобрать исполнение, принадлежности, метод контроля и подключение к испытательному стенду. Для расчёта предложения укажите объём изделия, допустимый поток, пробный газ, давление испытания и требуемую производительность. Комплектность, наличие и сроки конкретной модели согласуются при заказе.
