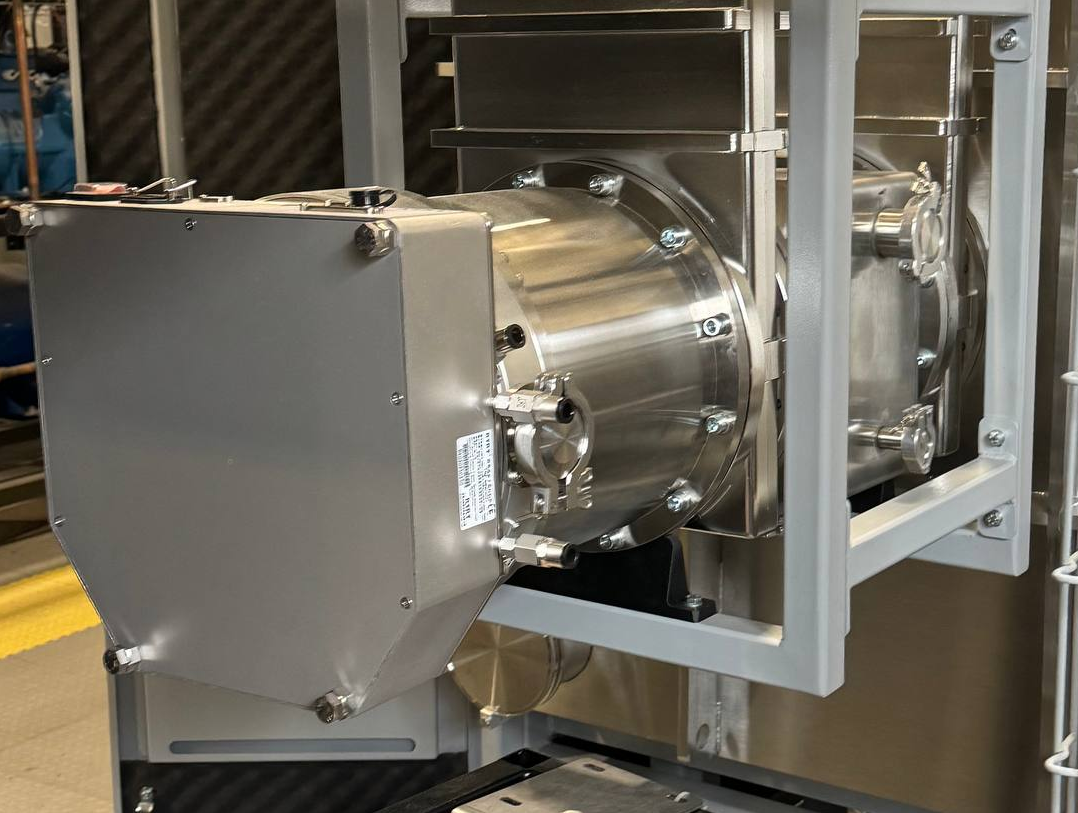

Турбомолекулярный насос KYKY CXF на магнитном подвесе

Для каких задач применяются насосы серии KYKY CXF

Серия KYKY CXF предназначена для технологических процессов, в которых требуется высокая быстрота откачки, отсутствие масляного загрязнения и стабильная работа в продолжительном режиме. Активная магнитная система удерживает ротор без механического контакта с опорными элементами во время штатного вращения.

Такое исполнение востребовано в установках нанесения покрытий, плазменных системах, вакуумной металлургии, исследовательских камерах и производственных линиях, где состояние вакуума непосредственно влияет на качество продукции.

Что дает магнитный подвес ротора

Ротор турбомолекулярного насоса вращается с высокой частотой. В насосах с механическими опорами ресурс и уровень вибрации во многом зависят от состояния подшипников и смазочного материала. В конструкции с активным магнитным подвесом положение ротора непрерывно контролируется датчиками и корректируется электромагнитной системой.

Отсутствие механического контакта в рабочем режиме снижает износ и уменьшает передачу вибраций на вакуумную камеру. При этом насос остается сложным электромеханическим агрегатом, требующим правильного питания, охлаждения, форвакуумной поддержки и соблюдения алгоритма запуска.

Модель KYKY CXF-250/2301

KYKY CXF-250/2301 представляет собой высокопроизводительный турбомолекулярный насос с активным магнитным подвесом. Модель рассчитана на подключение к крупным вакуумным камерам и может использоваться в технологических установках с непрерывной или циклической работой.

Входной патрубок DN250 ISO-F обеспечивает подключение к высоковакуумной части системы. Выходной патрубок KF40 соединяется с форвакуумной линией. Для работы насоса требуется контроллер, водяное охлаждение и, в зависимости от технологического процесса, подача защитного газа.

Почему паспортная быстрота откачки не равна быстроте откачки камеры

Значение быстроты откачки, указанное для турбомолекулярного насоса, относится к его входному фланцу при определенных условиях измерения. На реальной установке между насосом и вакуумным объемом могут находиться патрубки, затворы, защитные сетки, переходники и повороты трубопровода.

Каждый такой элемент создает сопротивление потоку газа. Поэтому фактическая быстрота откачки камеры может быть значительно ниже паспортной быстроты насоса. Особенно заметно это при использовании длинных трубопроводов малого диаметра.

Перед поставкой LeakLab анализирует геометрию вакуумной линии, тип арматуры и требуемое время откачки. Такой расчет помогает избежать неоправданного увеличения мощности насоса при недостаточной проводимости соединительного тракта.

Инженерная подготовка поставки

Поставка турбомолекулярного насоса начинается с анализа технического задания. Для правильного выбора оборудования необходимо понимать не только требуемое давление, но и режим работы всей установки.

До согласования комплектации уточняются следующие данные

• объем и внутреннее устройство вакуумной камеры;
• начальное и требуемое конечное давление;
• допустимое время выхода на рабочий вакуум;
• состав и расход технологических газов;
• температура и возможное газовыделение внутренних поверхностей;
• тип и характеристики форвакуумного насоса;
• диаметр и длина форвакуумного трубопровода;
• тип входного фланца камеры;
• наличие высоковакуумного затвора;
• параметры системы охлаждения;
• необходимость подачи защитного газа;
• тип промышленного интерфейса и состав сигналов управления.

После анализа исходных данных формируется комплект, который может включать насос, контроллер, кабели, панель настройки, уплотнения, элементы охлаждения, фланцевую арматуру, переходники и компоненты линии защитного газа.

Что проверяется перед первым запуском

Пусконаладочные работы должны начинаться до подачи питания на контроллер. Ошибки механического монтажа или недостаточная готовность вспомогательных систем способны привести к аварийному останову уже во время первого разгона.

1. Проверка поставленного комплекта.
   Сверяются серийные номера, паспорт, кабели, контроллер, дисплей, уплотнения и дополнительные компоненты.
2. Осмотр фланцев.
   Контролируется отсутствие вмятин, царапин, загрязнений и повреждений уплотнительных поверхностей.
3. Проверка крепления.
   Насос должен быть установлен без перекоса и избыточных нагрузок от трубопроводов.
4. Проверка форвакуумного насоса.
   Определяется его предельное давление и способность обеспечить требуемый поток газа.
5. Контроль форвакуумной линии.
   Проверяются клапаны, сильфоны, соединения, диаметр трубопровода и отсутствие загрязнений.
6. Испытание охлаждения.
   Измеряется расход воды, проверяется направление потока и отсутствие течей.
7. Настройка защитного газа.
   Устанавливается необходимый расход азота с учетом состава технологической среды.
8. Проверка электрического подключения.
   Контролируются питание, защитное заземление, разъемы и межблочные цепи.
9. Проверка автоматики.
   Тестируются сигналы готовности, аварии, разрешения запуска и блокировки клапанов.
10. Первый разгон ротора.
    Фиксируются время разгона, сообщения контроллера, температурный режим и выход на номинальную скорость.

Форвакуумный насос как часть системы KYKY CXF

Турбомолекулярный насос не предназначен для самостоятельной откачки камеры от атмосферного давления. Сначала форвакуумная ступень снижает давление до уровня, при котором разрешается запуск турбомолекулярного насоса.

Выбор форвакуумного насоса зависит от объема камеры, требуемого времени предварительной откачки и газовой нагрузки технологического процесса. Для чистых производств применяются сухие винтовые, спиральные или многоступенчатые насосы. В менее чувствительных системах могут использоваться маслосмазываемые пластинчато-роторные насосы при наличии защиты от обратной миграции масла.

Признаки недостаточной работы форвакуумной ступени

• турбомолекулярный насос долго не достигает номинальной частоты вращения;
• контроллер регистрирует повышенную газовую нагрузку;
• рост давления вызывает повторяющиеся аварийные остановы;
• давление в камере снижается медленнее расчетного значения;
• после остановки форвакуумного насоса наблюдается быстрый обратный рост давления;
• температура турбомолекулярного насоса увеличивается при неизменном процессе.

Гелиевое течеискание при наладке вакуумной установки

Если камера не достигает требуемого давления, причина может находиться не в турбомолекулярном насосе. Подсос воздуха через фланцевое соединение, клапан, электрический ввод или сварной шов создает постоянную газовую нагрузку. Насос продолжает откачивать поступающий газ, но давление стабилизируется выше расчетного значения.

Для локализации дефектов LeakLab применяет гелиевый масс-спектрометрический течеискатель. Вакуумная система подключается к течеискателю непосредственно либо через согласованную точку откачного тракта. Возможные места нарушения герметичности последовательно обдуваются небольшим потоком гелия.

При проникновении гелия через дефект течеискатель регистрирует увеличение сигнала. Специалист учитывает время отклика системы, объем камеры, проводимость трубопроводов и текущий фоновый уровень гелия.

Основные зоны контроля

Почему гелий подают небольшими порциями

Избыточная подача гелия затрудняет точный поиск дефекта. Газ распространяется по помещению, попадает в вентиляцию и увеличивает общий фон течеискателя. В результате сигнал может сохраняться после завершения обдува, а определение конкретного места течи занимает больше времени.

LeakLab применяет последовательный контроль. Сначала фиксируется исходный фон. Затем небольшим расходом гелия проверяется один участок. После выдержки, соответствующей времени отклика системы, специалист переходит к следующей зоне.

После обнаружения течи участок проверяется повторно. При необходимости используются локальная подача гелия, временное экранирование соседних соединений и контроль после устранения дефекта.

Диагностика причин недостижения вакуума

Интеграция KYKY CXF в систему управления

На автоматизированном производстве турбомолекулярный насос должен взаимодействовать с форвакуумным насосом, клапанами, системой охлаждения и вакуумметрами. Запуск отдельных элементов без согласованной логики создает риск аварийного режима.

Контроллер верхнего уровня должен учитывать давление на входе турбомолекулярного насоса, готовность охлаждения, состояние магнитного подвеса и частоту вращения ротора. Только после выполнения заданных условий система может открыть высоковакуумный затвор или разрешить подачу технологического газа.

При настройке промышленной связи проверяются

• сетевой адрес контроллера насоса;
• обмен данными по Profibus DP или другому согласованному протоколу;
• сигнал готовности насоса;
• текущая частота вращения;
• предупреждения и аварийные состояния;
• команда дистанционного запуска и останова;
• блокировка при отсутствии охлаждения;
• реакция системы при повышении форвакуумного давления;
• управление высоковакуумным и форвакуумным клапанами.

Приемка насоса после монтажа

Приемка должна подтверждать работоспособность не только поставленного насоса, но и всего смонтированного вакуумного узла. Для этого выполняется последовательная проверка механической части, электрического подключения и вакуумных параметров.

1. Подтверждение комплектности.
   Фактическая поставка сверяется со спецификацией и паспортами.
2. Проверка коммуникаций.
   Осматриваются вода, защитный газ, форвакуумная линия и электрические кабели.
3. Предварительная откачка.
   Проверяется способность форвакуумной ступени достигать давления запуска.
4. Разгон турбомолекулярного насоса.
   Контролируются скорость, температура и отсутствие аварий.
5. Измерение остаточного давления.
   Показания штатных датчиков сравниваются с фактическим поведением системы.
6. Контроль герметичности.
   Выполняется проверка фланцев, арматуры и корпуса камеры гелиевым течеискателем.
7. Проверка автоматического режима.
   Тестируется запуск и останов системы в соответствии с рабочим алгоритмом.
8. Фиксация результатов.
   Оформляются рекомендации по эксплуатации, диагностике и техническому обслуживанию.

Сервисное обслуживание насосов KYKY CXF

Отсутствие традиционных рабочих подшипников не отменяет периодического контроля оборудования. Состояние турбомолекулярного насоса зависит от качества охлаждения, чистоты откачиваемой среды, защитного газа, электрических соединений и режимов эксплуатации.

LeakLab выполняет сервисную диагностику насосов KYKY CXF и связанных с ними вакуумных систем. Работы могут проводиться на площадке заказчика или в составе отдельной диагностики оборудования.

Типовые ошибки при внедрении турбомолекулярного насоса

Подготовка предприятия к приезду специалиста LeakLab

Качественная предварительная подготовка сокращает время наладки и позволяет выполнить проверку системы за один согласованный цикл.

До начала работ рекомендуется подготовить

• вакуумную схему установки с обозначением насосов, клапанов и датчиков;
• руководства по эксплуатации контроллеров и вакуумметров;
• фотографии смонтированного насосного узла;
• данные о форвакуумном насосе;
• сведения о рабочем и предельном давлении;
• параметры охлаждающей воды;
• состав технологических газов;
• доступ к журналу ошибок системы управления;
• возможность безопасной подачи гелия при течеискании;
• ответственного специалиста со стороны предприятия.

Когда целесообразно применять KYKY CXF

Турбомолекулярные насосы серии KYKY CXF подходят для новых вакуумных установок и для модернизации действующего оборудования. Их применение особенно оправдано при повышенных требованиях к чистоте вакуума, низкому уровню вибраций и длительной работе без регулярного обслуживания традиционных опор ротора.

Перед заменой существующего насоса необходимо провести технический анализ. Новый насос должен соответствовать не только диаметру фланца, но и характеристикам камеры, форвакуумной ступени, автоматике и составу откачиваемых газов.

Комплексный подход LeakLab

Специалисты LeakLab работают с турбомолекулярным насосом как с частью общей вакуумной системы. Такой подход позволяет выявить причины нестабильной работы, которые невозможно определить только по сообщениям контроллера.

При выполнении проекта лаборатория может объединить поставку оборудования, подбор арматуры, проверку вакуумной схемы, пусконаладочные работы, гелиевое течеискание, контроль вакуумметров и обучение персонала.

В результате заказчик получает не отдельный агрегат, а согласованный и проверенный откачной узел, готовый к работе в составе технологической установки.
