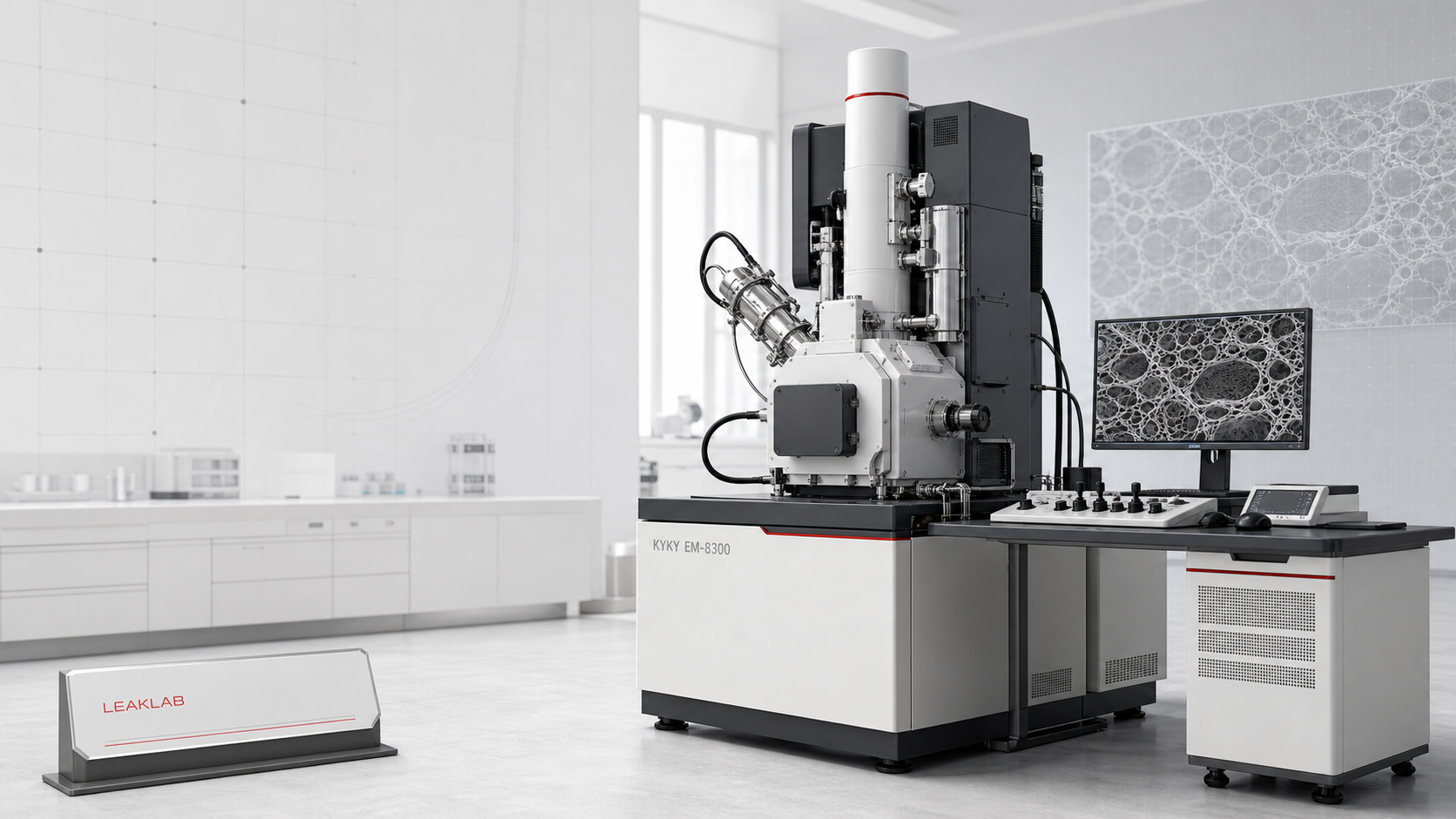

KYKY EM-8300 — автоэмиссионный сканирующий электронный микроскоп для задач, где важны нанометровая визуализация, стабильность электронно-оптической системы, крупное поле перемещения образца и возможность подключения аналитических модулей.
Как СЭМ превращает взаимодействие электронов с материалом в изображение

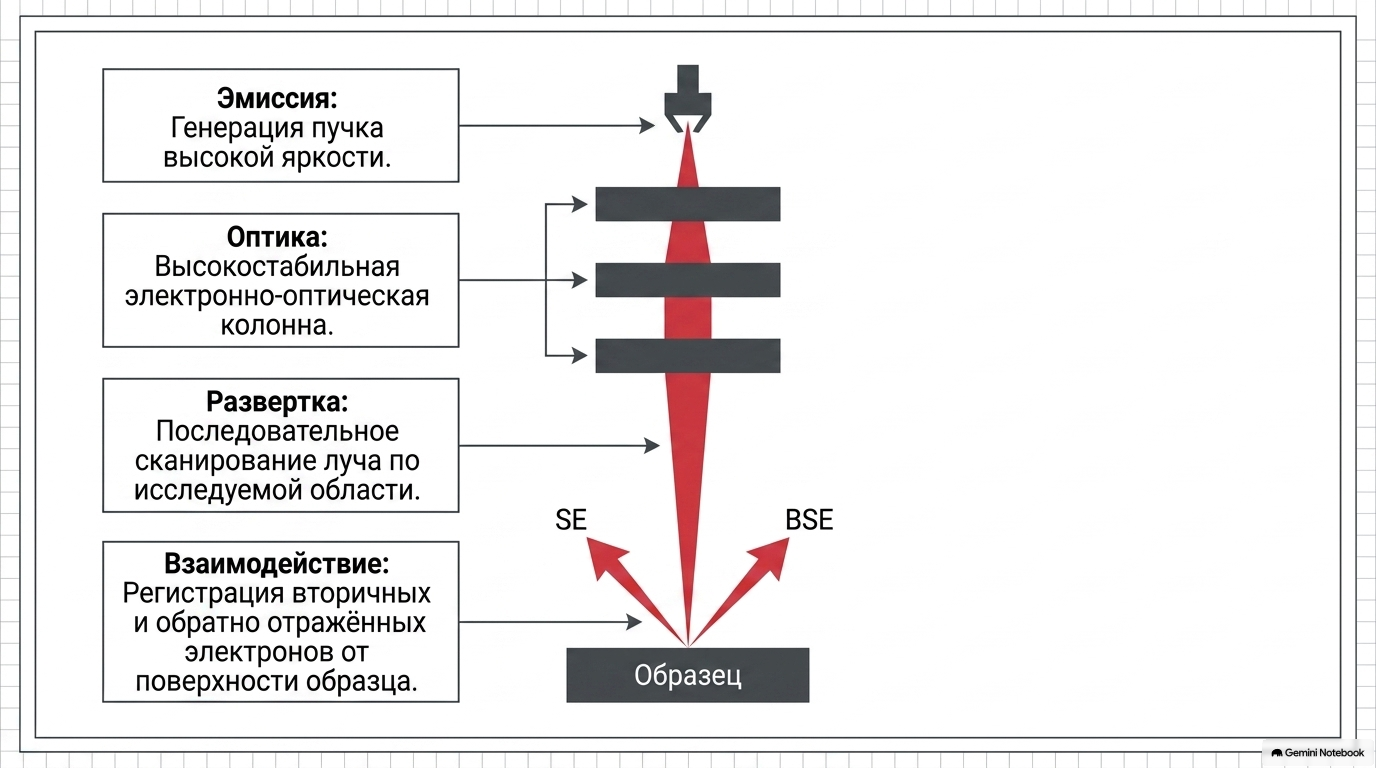

Сфокусированный электронный пучок последовательно сканирует поверхность образца. В зоне взаимодействия возникают сигналы разной физической природы. Детектор вторичных электронов помогает исследовать топографию, а регистрация обратно отраженных электронов дает контраст, связанный с составом и геометрией. Изображение формируется синхронно с разверткой пучка.

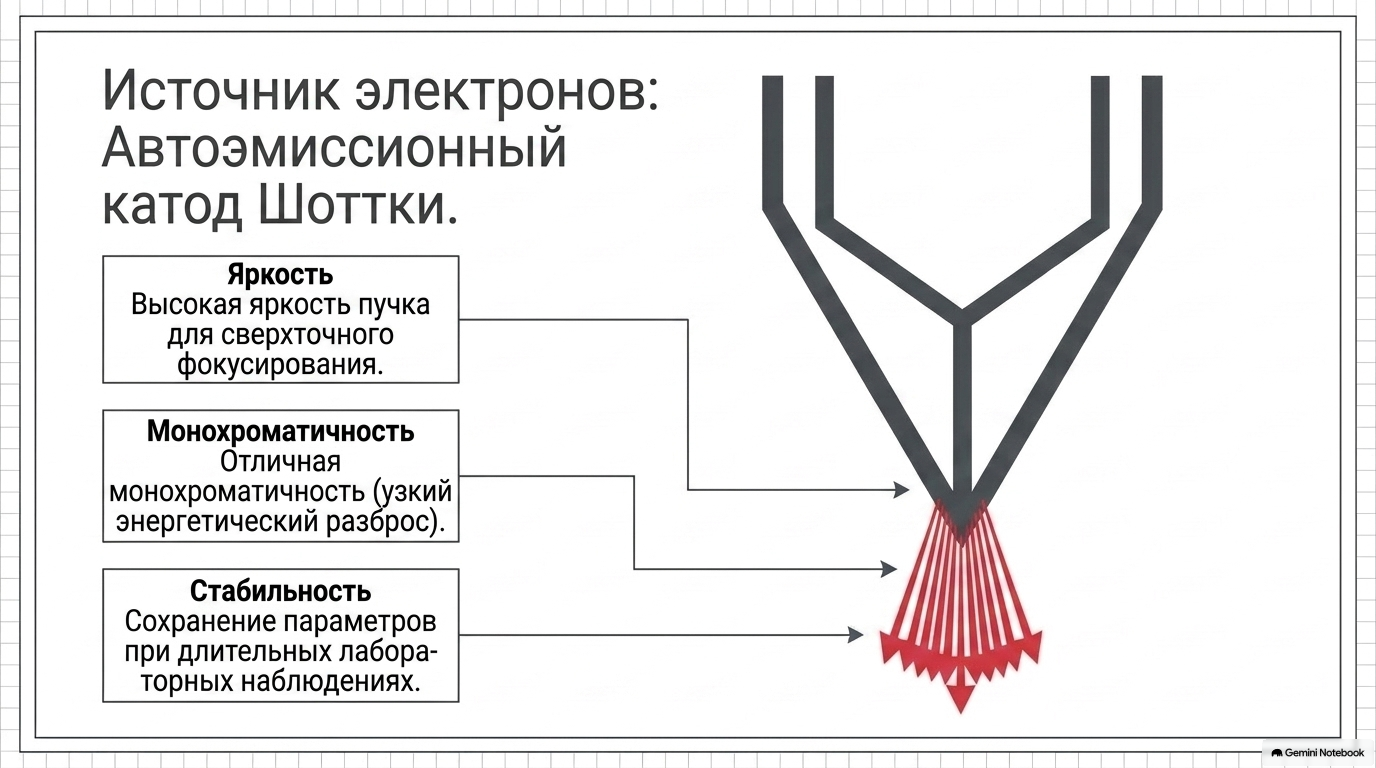

Автоэмиссионная пушка с катодом Шоттки обеспечивает яркий и стабильный источник электронов. Однако качество результата определяется не одной пушкой: важны вакуум, юстировка колонны, ток пучка, ускоряющее напряжение, рабочее расстояние, подготовка образца, выбранный детектор и отсутствие дрейфа.

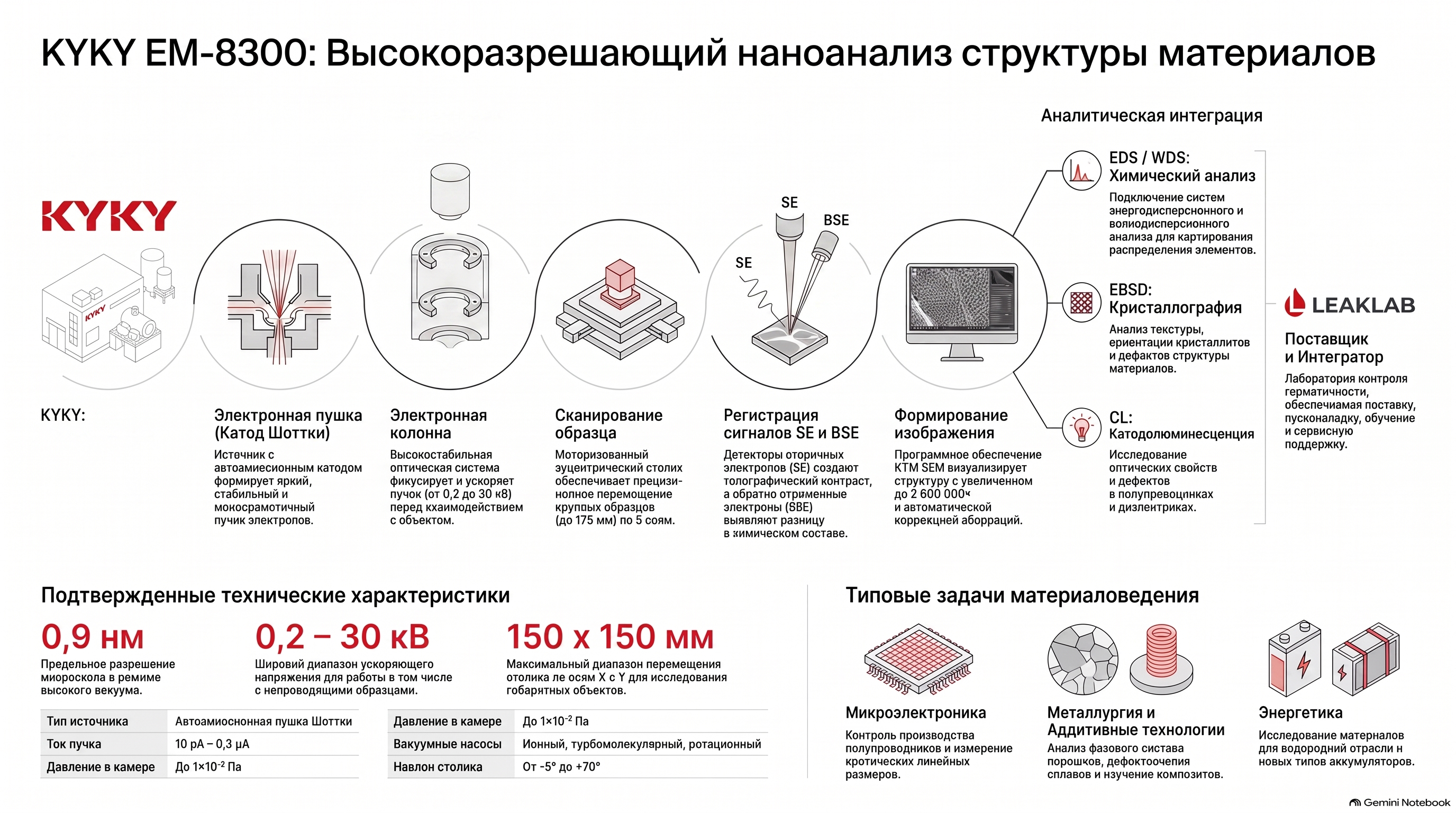

Подтвержденная базовая архитектура
| Подсистема | Что указано для EM-8300 | Инженерный смысл |
|---|---|---|
| Источник электронов | Автоэмиссионная пушка, катод Шоттки | Формирование стабильного яркого пучка для высокоразрешающих наблюдений |
| Детектирование | SE высокого вакуума, четырехсегментный BSE; CL, EDS и EBSD указаны как опции | Топография, композиционный контраст и расширение аналитических сценариев |
| Вакуумная система | Ионный, турбомолекулярный и ротационный насосы | Поддержание режимов колонны и камеры |
| Столик | X/Y до 150 мм, Z до 60 мм, вращение 360°, наклон до +70° | Позиционирование крупных образцов и выбор геометрии анализа |
| Управление | Программное обеспечение KYM SEM | Настройка пучка, детекторов, вакуума, съемки и обработки изображений |
Почему паспортное разрешение не равно гарантированному результату
Образец
Загрязнение, заряд, рельеф и нестабильность поверхности могут ограничить полезную детализацию раньше оптики.
Режим пучка
Напряжение и ток выбирают под материал, требуемый сигнал и допустимую лучевую нагрузку.
Рабочая геометрия
Рабочее расстояние, наклон и положение детектора влияют на контраст, резкость и аналитическую достоверность.
Вакуум
Стабильность давления и чистота камеры важны для пучка, источника электронов и повторяемости наблюдений.
Калибровка
Линейные измерения требуют проверки масштаба по подходящим эталонным образцам.
Интерпретация
Изображение является измерительным результатом только при документированных настройках и понимании артефактов.
От постановки задачи до протокола
Аналитические расширения: выбирать под задачу
Карточка EM-8300 указывает поддержку EDS, WDS, EBSD, катодолюминесценции и совмещенных SEM-Laser решений. Это перечень возможных направлений, а не утверждение, что каждый микроскоп поставляется со всеми модулями.
- EDS используют для элементного анализа и картирования при подходящих условиях возбуждения и геометрии;
- EBSD применяют для анализа кристаллографических ориентаций и фаз после тщательной подготовки поверхности;
- CL регистрирует катодолюминесценцию материалов, способных излучать под электронным пучком;
- WDS выбирают, когда задача требует спектральных возможностей, отличающихся от EDS.
Мультимедийный обзор EM-8300
Что указать в техническом задании
- материалы, размеры и число типов образцов;
- минимальный масштаб интересующих структур и характер измерений;
- необходимость SE, BSE и аналитических методов;
- требования к EDS, EBSD, WDS или CL как отдельным подсистемам;
- необходимую геометрию, наклон и область перемещения столика;
- плановую нагрузку, число операторов и режим эксплуатации;
- условия помещения, электропитания, охлаждения, вибрации и электромагнитных помех;
- требования к обучению, поверке, сервису и архиву данных.
