Высокая чувствительность гелиевого масс-спектрометрического течеискателя сама по себе не гарантирует достоверность контроля. На результат одновременно влияют состояние поверхности изделия, остаточная влага, чистота оснастки, фон гелия, герметичность соединений, состояние вакуумных насосов, прослеживаемость эталонной течи и воспроизводимость процедуры.
Поэтому подготовку к испытанию полезно рассматривать как единую измерительную цепочку: объект контроля, технологическая оснастка, вакуумный тракт, течеискатель, пробный газ, эталон и оператор. Если один элемент цепочки не проверен, стабильное число на экране ещё не доказывает отсутствие дефекта.

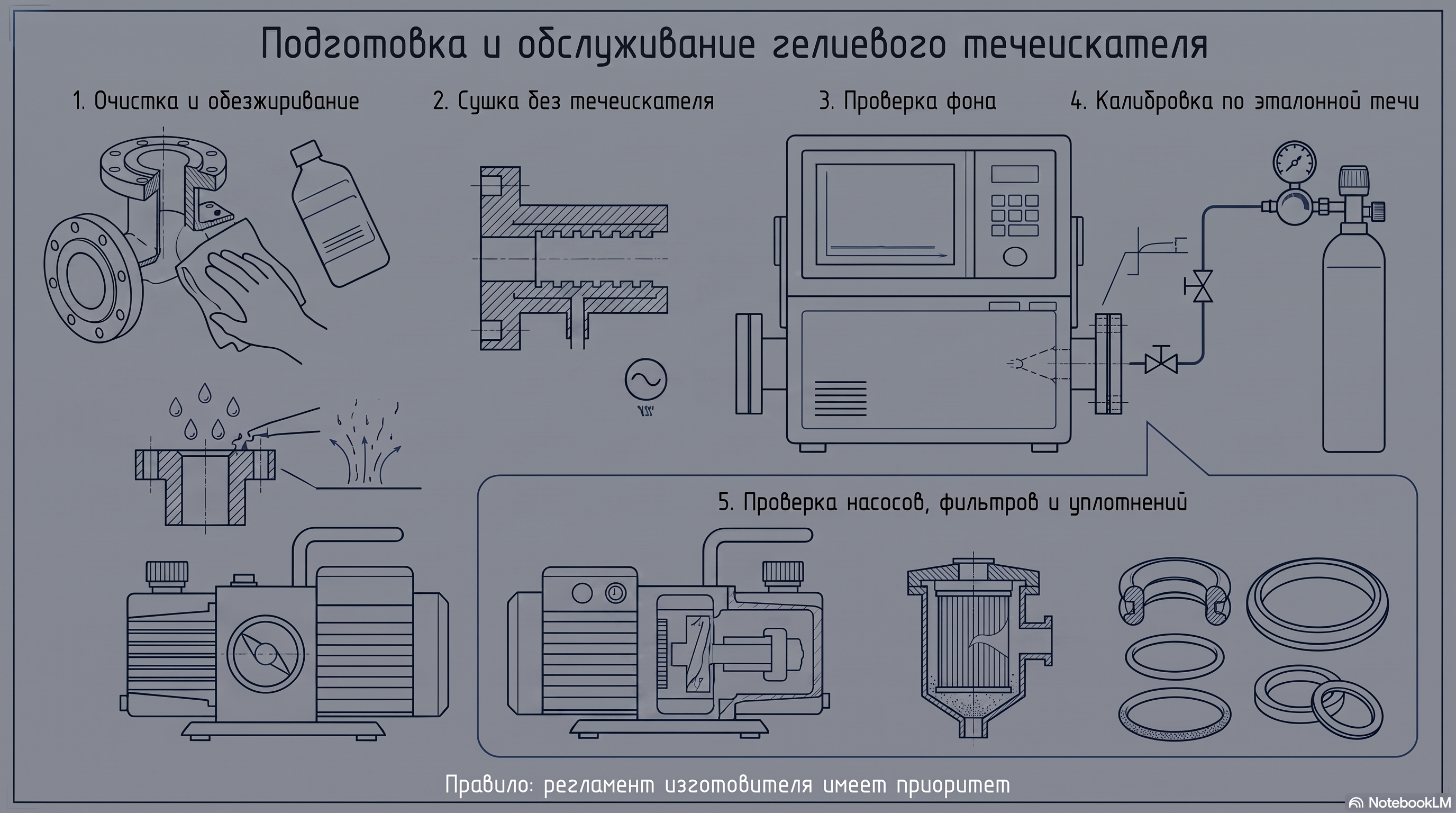

Подготовка объекта: очистить канал течи, а не только поверхность
До подключения течеискателя изделие проверяют на соответствие чертежам и технической документации. Если программой предусмотрено испытание на прочность, его место в общей последовательности задаёт регламент. После операций, способных деформировать соединение или закупорить дефект, поверхность и предполагаемые каналы течей должны быть снова подготовлены.
Рабочая подготовка включает три связанные операции:
- удаление механических загрязнений, коррозии, шлака и сварных наплывов;
- обезжиривание поверхностей и соединений;
- удаление воды и технологических жидкостей из внутренних полостей и микродефектов.
Особого внимания требуют покрытия и предшествующие методы неразрушающего контроля. Краска, компаунд, масло или остаток пенетранта могут временно перекрыть канал течи. Если до течеискания применялась жидкость, технологическая карта должна описывать её полное удаление. Контроль «поверх покрытия» допустим только тогда, когда это прямо предусмотрено документацией изделия.
Почему влажный объект нельзя сушить течеискателем
Первичная сушка удаляет воду с доступных поверхностей, но в порах, резьбах, сварных дефектах и узких полостях влага может сохраняться. При вакуумировании она испаряется, увеличивает газовую нагрузку и замедляет достижение рабочего давления. В масляном форвакуумном насосе вода способна образовать эмульсию и ухудшить предельное давление.
Гелиевый течеискатель не должен выполнять роль сушильного насоса. Сначала объект сушат совместимым с его материалами способом, затем при необходимости откачивают отдельным форвакуумным насосом. Только после стабилизации состояния подключают измерительную систему.
Температуру, продолжительность и давление сушки нельзя назначать универсально. Эластомеры, клеи, покрытия, электроника и металлические уплотнения имеют разные ограничения. Рабочий режим должен быть указан в технологической документации и не противоречить требованиям изготовителя изделия.
Технологическая карта делает измерение повторяемым
Испытание на герметичность становится воспроизводимым, когда оператор следует не общему описанию метода, а конкретной технологической карте. В ней следует зафиксировать:
- объект, контролируемые зоны и схему установки;
- способ очистки, обезжиривания и сушки;
- оснастку, соединения и вспомогательную откачку;
- пробный газ и порядок его подачи;
- критерий стабилизации фона;
- способ и результат проверки чувствительности;
- допустимый поток и правило браковки;
- время отклика измерительной системы;
- порядок локального поиска и повторного контроля;
- форму протокола и действия при отклонении.
Важно отделять чувствительность самого прибора от чувствительности всей системы. Длинный шланг, большой внутренний объём, частично открытый клапан, загрязнённая оснастка или высокий гелиевый фон меняют время отклика и амплитуду сигнала. Поэтому проверку желательно выполнять в той конфигурации, в которой будет испытываться изделие.
Проверка фона перед калибровкой
Фон — это исходный сигнал измерительной системы до подачи пробного газа на объект. Он может возрастать из-за гелия в помещении, загрязнения вакуумного тракта, сорбции газа материалами, негерметичности оснастки или нестабильной работы насосов.
Перед началом контроля полезно пройти короткую диагностическую последовательность:
- проверить внешний осмотр, кабели, вентиляцию и состояние доступных соединений;
- для масляного насоса проверить уровень и состояние масла по руководству;
- дать прибору штатно выйти на рабочий режим;
- оценить стабильность фонового сигнала без объекта;
- подключить оснастку и убедиться, что она не создаёт дополнительный сигнал;
- только после этого выполнять калибровку и подключать объект контроля.
Функция обнуления помогает работать с устойчивым фоном, но не устраняет его физическую причину. Если фон растёт, медленно восстанавливается или меняется после каждого цикла, сначала ищут источник загрязнения или гелия, а не маскируют проблему повторным обнулением.
Встроенная и внешняя эталонная течь
Встроенная калибровочная течь удобна для штатной проверки и автоматической настройки. Внешняя поверенная течь позволяет проверить измерительную цепочку вместе с входным портом, клапанами и оснасткой. Эти операции решают разные задачи и дополняют друг друга.
При внешней проверке эталон подключают герметично, регистрируют фон, открывают течь и сравнивают установившееся показание с её паспортным значением при заданных условиях. Следует учитывать температуру эталона, единицы измерения, срок действия метрологических документов и время отклика системы.
Если прибор не реагирует на встроенную течь либо показания внешнего эталона систематически отклоняются, нельзя компенсировать проблему произвольным усилением и продолжать приёмочный контроль. Сначала проверяют эталон, клапан, соединение, вакуумный тракт, источник ионов и алгоритм калибровки конкретной модели.
Щуп, обдув и гелиевый чехол требуют разных процедур
При щуповом способе гелий выходит из объекта под давлением и захватывается зондом. Результат зависит от расстояния до поверхности, движения щупа, вентиляции и доли газа, попадающей в зонд. Показание нельзя автоматически приравнивать к полному потоку эталонной течи без проверки коэффициента захвата в реальной схеме.
При обдуве объект вакуумируют, а гелий подают снаружи в предполагаемую зону дефекта. Для крупной системы необходимо учитывать задержку между подачей газа и появлением сигнала. Слишком быстрое перемещение обдувателя способно пропустить течь, а избыточная подача гелия повышает общий фон и затрудняет локализацию.
Гелиевый чехол используют для интегральной оценки контролируемой области. В этом случае важны герметичность чехла, экспозиция, концентрация гелия и стабильность фона. Интегральный результат показывает суммарный сигнал, но сам по себе не указывает координату дефекта.
Что включить в план технического обслуживания
План обслуживания следует строить не только по календарю, но и по наработке, среде, истории загрязнений и диагностике оборудования. Минимальный перечень контролируемых узлов включает:
- форвакуумный насос, масло и предельное давление;
- фильтр масляного тумана и подключение к вытяжке;
- воздушные фильтры и вентиляционные каналы;
- вакуумные клапаны и уплотнения;
- кабельные соединения и элементы защиты;
- источник ионов и катодный узел;
- встроенную калибровочную течь;
- входной порт, оснастку и внешнюю эталонную течь.
Разборку анализатора, замену катодов и вмешательство в турбомолекулярный или высоковакуумный тракт выполняют только специалисты, которым такие работы разрешены производителем. Перед открытием корпуса прибор штатно останавливают и дожидаются полной остановки вращающихся узлов. После сборки обязательны проверка герметичности, оценка фона и контроль по эталонной течи.
Признаки внеплановой диагностики
Внеплановая проверка нужна, если увеличилось время выхода на режим, фон стал нестабильным, сигнал медленно возвращается к исходному уровню, автоматическая калибровка перестала проходить или внешний эталон показывает систематическое отклонение. Поводом также служат загрязнение масла, рост температуры, необычный шум насоса и диагностические сообщения прибора.
Один признак не всегда указывает на конкретный узел. Например, высокий фон может быть связан и с гелием в помещении, и с сорбцией на загрязнённых поверхностях. Поэтому диагностику ведут от простого к сложному: помещение и оснастка, форвакуумный тракт, клапаны, эталонная течь, затем аналитическая часть.
Связанные решения и обучение ЛИКЛАБ
- Обучение вакуумной технике — подготовка инженеров и операторов вакуумного оборудования.
- Обучение контролю герметичности на предприятии — практическая отработка процедуры на оборудовании заказчика.
- Услуги лаборатории ЛИКЛАБ — диагностика, испытания и разработка методик контроля.
- Гелиевые течеискатели — каталог оборудования для вакуумного и щупового контроля.
- Установки контроля герметичности — комплексные решения с оснасткой и автоматизацией.
- Эталонные гелиевые течи — средства проверки чувствительности и калибровки.
Итог
Рабочий регламент должен связывать подготовку объекта, проверку фона, калибровку, метод подачи гелия и техническое состояние оборудования. Обслуживание считается завершённым не после замены расходных материалов, а после подтверждения работоспособности всей измерительной цепочки. Конкретные интервалы, запчасти и разрешённые сервисные операции всегда определяются руководством изготовителя соответствующей модели.
