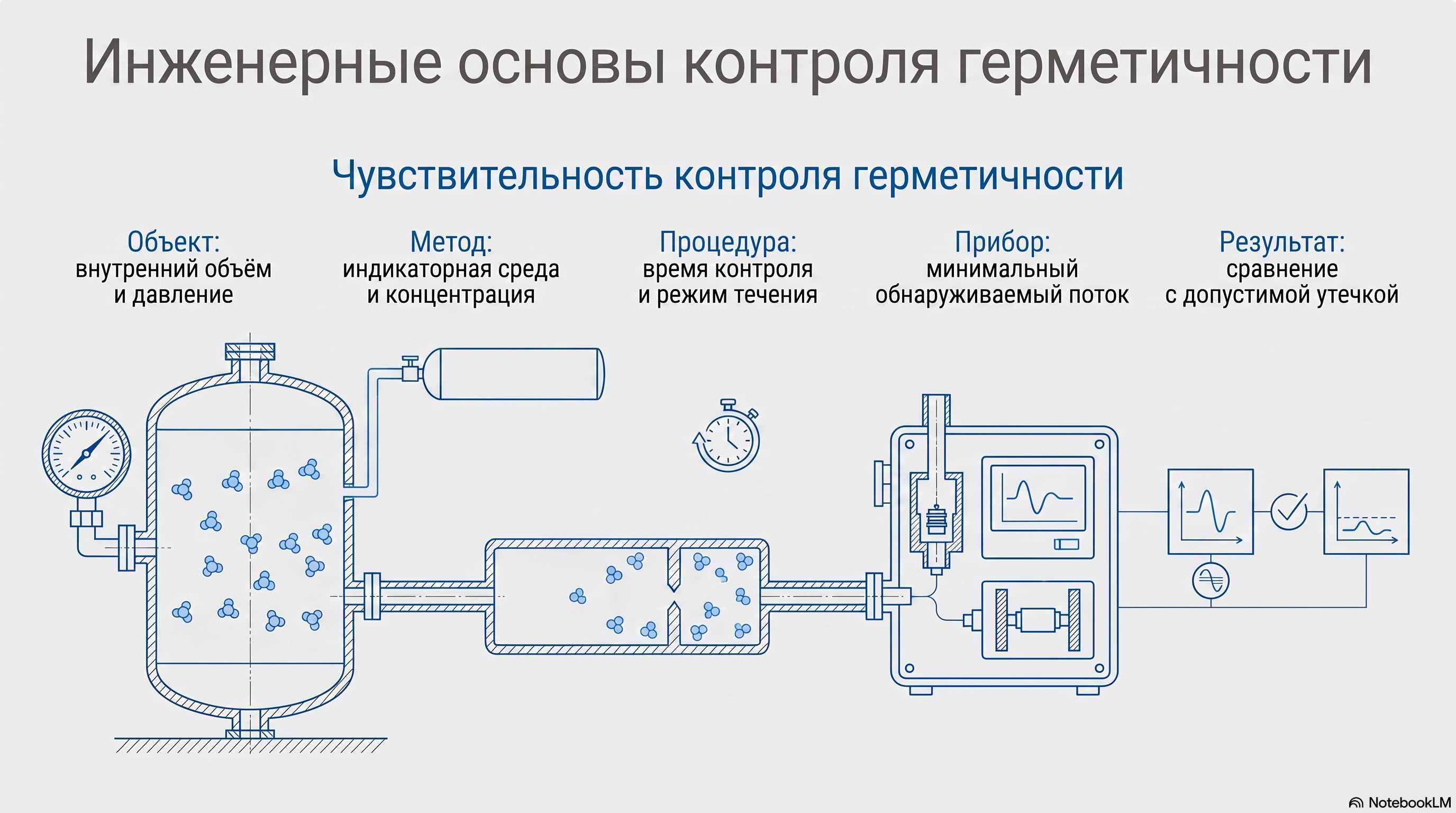

При выборе метода испытаний часто сравнивают допустимую утечку изделия с минимальным потоком, указанным в паспорте течеискателя. Такое сравнение необходимо, но его недостаточно. Паспортная характеристика относится к прибору в заданных условиях, тогда как реальный результат определяется всей системой: объектом, оснасткой, индикаторной средой, концентрацией пробного газа, перепадом давления, временем отклика и действиями оператора.
Три понятия, которые нельзя смешивать
Первичный источник разделяет три уровня чувствительности.
Чувствительность течеискателя — минимальный поток или концентрация индикаторного газа, которые прибор способен зарегистрировать или измерить.
Чувствительность течеискания — минимальный поток рабочей среды через неплотность, обнаруживаемый при локальном поиске. Здесь уже влияют расстояние до поверхности, движение щупа или обдувателя, концентрация пробного газа и свойства среды.
Чувствительность контроля герметичности — минимальная утечка или натекание рабочей среды, которые можно измерить всей процедурой испытания. Она дополнительно зависит от времени контроля, давления, внутреннего объёма конструкции и подготовки объекта.
Именно последняя величина должна сопоставляться с допустимой утечкой изделия. Если течеискатель видит малый поток на стенде, это ещё не доказывает, что та же утечка будет обнаружена через длинный трубопровод, большую камеру или щуп с неполным захватом газа.
Минимальный обнаруживаемый поток — только начало расчёта
Предел обнаружения прибора задаёт нижнюю границу возможного измерения. Дальше необходимо учесть реальную конфигурацию:
- где находится течеискатель относительно объекта;
- проходит ли пробный газ через длинный вакуумный тракт;
- есть ли вспомогательная откачка и как она делит поток;
- какой объём должен заполниться пробным газом;
- сколько времени требуется сигналу для достижения анализатора;
- каков фоновый уровень и насколько он стабилен;
- в какой концентрации индикаторный газ достигает дефекта.
Если часть потока отводится насосом или рассеивается в помещении, течеискатель регистрирует не весь поток через дефект. Поэтому чувствительность системы подтверждают контрольной или эталонной течью, установленной в положении, максимально близком к неблагоприятной точке объекта.
Почему концентрация индикаторного газа входит в расчёт
При испытании чистым гелием дефект подвергается воздействию одной концентрации, а при применении гелиево-воздушной смеси — другой. Если через неплотность проходит тот же общий объём газа, но доля гелия меньше, измеряемый гелиевый сигнал также уменьшается.
Это особенно важно для крупных объектов, которые невозможно полностью заполнить чистым пробным газом. Смесь может распределяться неравномерно, образовывать зоны разной концентрации и разбавляться остаточным воздухом. В таких случаях технологическая карта должна задавать способ заполнения, точки отбора проб либо иное подтверждение того, что требуемая концентрация достигнута во всём контролируемом объёме.
Нельзя пересчитывать результат только по номинальной концентрации в баллоне, если фактическая концентрация у дефекта неизвестна. Для количественного заключения нужны подтверждённые условия воздействия пробного газа.
Давление и рабочая среда меняют эквивалентный поток
Поток через неплотность зависит от перепада давления и физических свойств газа или жидкости. Испытание может проводиться при других давлениях и с другой средой, чем реальная эксплуатация. Тогда измеренный индикаторный поток пересчитывают в эквивалентную утечку рабочей среды только по зависимости, применимой к соответствующему режиму течения.
В исходнике рассматриваются вязкостный, молекулярный, промежуточный и турбулентный режимы. Формулы для них различаются. Геометрия реального канала течи обычно неизвестна, поэтому выбор режима содержит инженерное допущение и должен быть обоснован диапазоном давления, свойствами газа и характером дефекта.
Турбулентный режим для малых неплотностей, обнаруживаемых течеисканием, обычно не является расчётным. Промежуточный режим сложнее крайних случаев; источник описывает применение приближений по вязкостному или молекулярному режиму. Это означает, что результат расчёта следует сопровождать указанием принятых допущений.
Внутренний объём определяет динамику испытания
В замкнутой конструкции одинаковый поток вызывает разную скорость изменения давления в зависимости от объёма. В малом объёме изменение проявляется быстрее, в большом — медленнее. Поэтому манометрический контроль всегда связывает чувствительность с объёмом и продолжительностью наблюдения.
На проверенной печатной странице 23 приведён расчётный пример для трубопровода и U-образного водяного манометра. В оригинале объём равен 3,72 · 10^5 мм³. Исходный объём необходимо переносить в расчёт без округления: его десятикратное изменение непосредственно искажает итоговую чувствительность.
В примере отдельно рассчитаны два времени наблюдения — 10 и 30 минут. Более продолжительное наблюдение позволяет зарегистрировать меньшее изменение потока, но только при стабильной температуре и отсутствии паразитных причин изменения давления.
Время отклика при гелиевом контроле
Для вакуумной системы время контроля нельзя выбирать только по размеру проверяемого участка. Сигнал должен пройти от дефекта через внутренний объём, трубопроводы, клапаны и систему откачки до анализатора. Чем больше объём и меньше проводимость тракта, тем дольше задержка.
Практическая проверка времени отклика выполняется контрольной течью. Её размещают в удалённой или неблагоприятной точке, подают пробный газ и измеряют задержку до устойчивого отклика. Скорость движения обдувателя или щупа должна позволять системе отреагировать до перехода к следующему участку.
Если оператор движется быстрее времени отклика, сигнал может появиться уже после ухода от дефекта. В результате координата будет определена неверно либо утечка останется необнаруженной.
Подготовка поверхности — часть чувствительности
Проверенные страницы книги показывают, что вода, масло и технологические жидкости могут временно закупоривать канал неплотности. Это снижает реальный поток во время испытания и создаёт ложное впечатление герметичности.
Перед высокочувствительным контролем поверхности очищают и обезжиривают, а жидкость удаляют не только снаружи, но и из возможных каналов дефектов. После гидравлического испытания, промывки или жидкостного неразрушающего контроля требуется заданная процедура сушки и восстановления.
Низкий сигнал нельзя считать доказательством герметичности, пока не подтверждено, что канал течи свободен от остатков жидкости, покрытия и загрязнений.
Как назначить требуемую чувствительность метода
Практическая последовательность включает семь шагов:
- определить допустимую утечку рабочей среды и условия эксплуатации;
- установить требуемый запас обнаружения с учётом риска и неопределённости;
- выбрать индикаторную среду и схему испытания;
- задать концентрацию, давление, объём и время контроля;
- обосновать применимый режим течения и пересчёт к рабочей среде;
- подобрать прибор и оснастку по чувствительности всей системы;
- подтвердить результат контрольной или эталонной течью в рабочей конфигурации.
Источник рекомендует выбирать чувствительность так, чтобы обнаруживались потоки меньше допускаемого. Универсальный коэффициент запаса не задаётся: он зависит от изделия, последствий дефекта, стабильности фона и воспроизводимости процедуры.
Что фиксировать в протоколе
Для повторяемости результата в протоколе полезно указывать:
- допустимый и фактически измеренный поток;
- рабочую и индикаторную среду;
- фактическую концентрацию пробного газа;
- внутреннее и наружное давление;
- объём объекта или измерительной полости;
- время отклика и продолжительность наблюдения;
- фоновый сигнал до и после проверки;
- идентификацию и значение эталонной течи;
- схему подключения и положение контрольной течи;
- допущение о режиме течения и способ пересчёта.
Такой набор позволяет отличить реальную характеристику метода от случайного показания прибора.
Связанные материалы и решения ЛИКЛАБ
- Обучение вакуумной технике — работа с вакуумными системами и измерительным оборудованием.
- Обучение контролю герметичности на предприятии — настройка процедуры на реальном объекте.
- Услуги лаборатории ЛИКЛАБ — испытания, диагностика и разработка методик.
- Контроль герметичности способом щупа — особенности локального поиска при избыточном давлении.
- Установки контроля герметичности — оборудование и оснастка для количественных испытаний.
- Эталонные гелиевые течи — средства подтверждения чувствительности измерительной системы.
Итог
Чувствительность контроля герметичности нельзя сводить к одной строке в паспорте течеискателя. Расчёт объединяет предел обнаружения, концентрацию индикаторного газа, свойства сред, давление, объём, время и физический режим течения. Надёжный инженерный результат появляется только после экспериментального подтверждения всей системы в реальной конфигурации испытания.
