Вакуумный манипулятор должен решать две разные задачи одновременно: передавать движение внутрь камеры и сохранять герметичную границу. Для прецизионного позиционирования этого недостаточно. Рабочий орган должен занять заданное положение с требуемой повторяемостью, а движение не должно создавать недопустимый люфт, загрязнение или нестабильность вакуума.
Поэтому такой механизм рассматривают как систему. В неё входят внешний привод, герметичный ввод, кинематическая передача, опоры, рабочий орган, материалы, датчик положения и вакуумная камера. Характеристика одного компонента не равна точности всей системы.

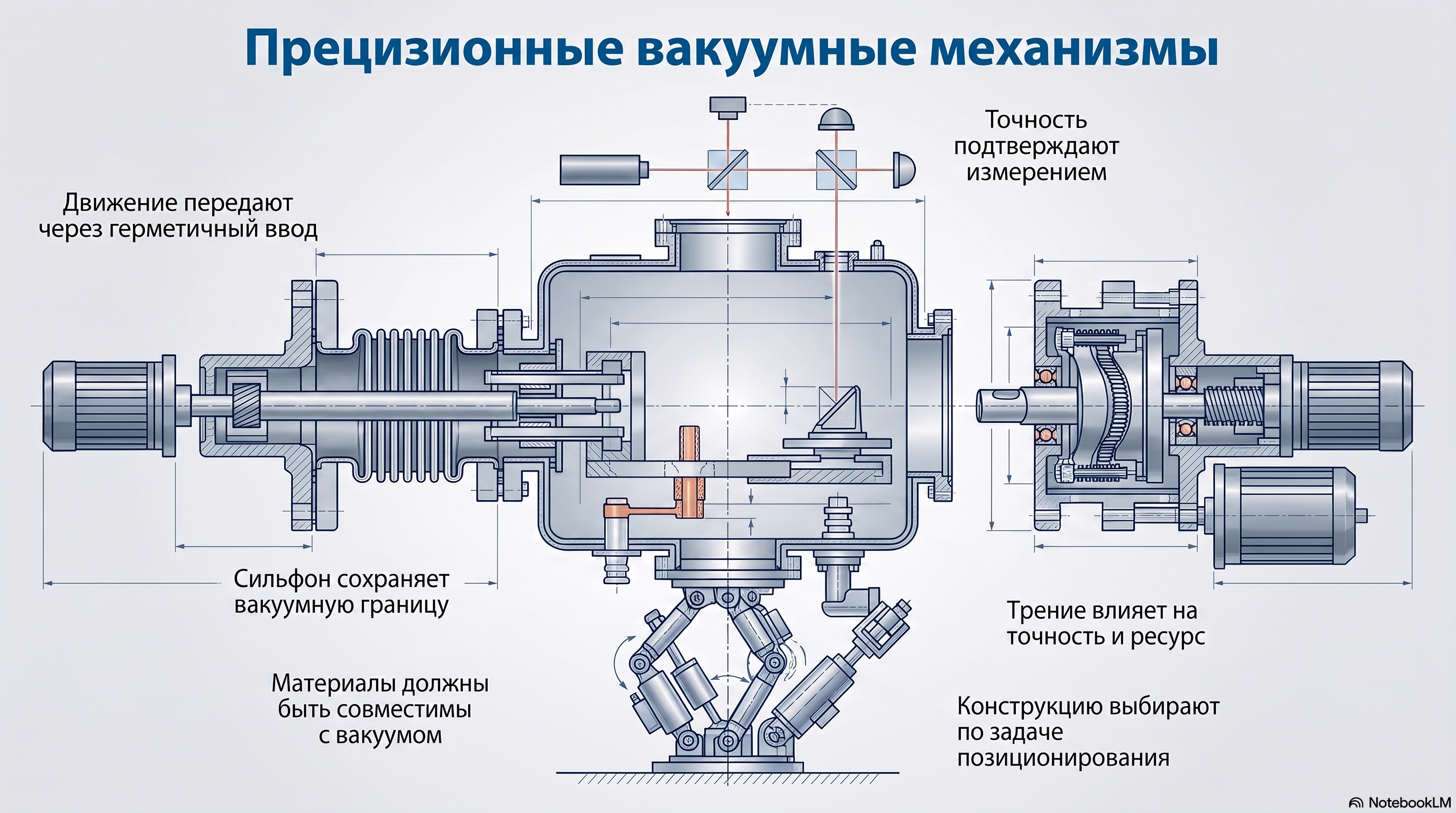

Как движение проходит через вакуумную границу
Линейное, вращательное или комбинированное движение передают через герметичный ввод. Он разделяет атмосферную и вакуумную стороны, но позволяет управлять внутренним механизмом. В зависимости от задачи применяются сильфонные, вращательные и комбинированные схемы.
Сильфон изменяет длину или направление при движении и сохраняет разделение сред. Вместе с этим он создаёт упругую реакцию, которая входит в силовой баланс и может влиять на позиционирование. Вращательный ввод передаёт момент, а последующая передача преобразует его в нужное движение рабочего органа.
Архитектуру выбирают по числу координат, требуемому ходу, нагрузке, жёсткости и доступному пространству. Для одной задачи важнее длинное линейное перемещение, для другой — малый шаг, наклон или вращение образца. Универсально лучшего ввода не существует.
На сайте ЛИКЛАБ представлены вакуумная арматура и компоненты, но выбор конкретного узла начинается с технического задания, а не с каталожного изображения. Необходимо определить вакуумный диапазон, движение, нагрузку, ограничения по материалам и способ проверки герметичности.
Точность, повторяемость и разрешение — разные характеристики
Разрешение описывает минимальное изменение команды или показания. Повторяемость показывает, насколько близко механизм возвращается к одной позиции. Абсолютная точность характеризует отклонение фактического положения от заданного. Эти понятия нельзя подменять друг другом.
Высокое разрешение датчика не устраняет люфт передачи, упругую деформацию или несоосность. Если датчик расположен на внешнем приводе, он может не видеть перемещение, потерянное в сильфоне, муфте или винтовой паре. Поэтому измерять желательно как можно ближе к рабочему органу либо учитывать передаточную цепочку в модели погрешности.
Техническое задание должно отдельно указывать диапазон движения, требуемую повторяемость, абсолютную точность и условия измерения. Без этого поставщик и заказчик могут использовать слово «точность» в разных смыслах.
Откуда появляется ошибка позиционирования
На результат влияют зазоры, упругие деформации, трение, износ, несоосность, тепловое расширение и нагрузка от кабелей или трубок. Ошибка может зависеть от направления подхода к позиции: при реверсе сначала выбирается люфт, а затем начинается движение рабочего органа.
Сильфон тоже участвует в кинематике. Его жёсткость и геометрия могут создавать реакцию, меняющуюся по ходу. Опоры и корпус деформируются под нагрузкой, а температурное состояние влияет на размеры и положение. Поэтому проверка только на столе в атмосфере не всегда описывает поведение после монтажа на камеру.
При приёмке задают маршрут: движение в обе стороны, возврат к контрольным позициям и выдержку во времени. Такой цикл показывает повторяемость, направленную ошибку и дрейф. Число циклов и допуски берут из документации конкретного проекта.
Трение и износ в вакууме
Контактные поверхности в вакууме работают при другой газовой среде и ином состоянии поверхностных плёнок. Это влияет на трение, износ и образование частиц. Решение, стабильное в атмосфере, нельзя автоматически переносить в вакуумную камеру.
Особенно важны материалы контактной пары, состояние поверхности, нагрузка и характер движения. Смазка или покрытие должны иметь документированную вакуумную совместимость. Неконтролируемое вещество может стать источником газовыделения, загрязнить образец или ухудшить работу измерительного оборудования.
Износ меняет зазоры и постепенно увеличивает ошибку. Поэтому ресурс оценивают не только по способности механизма продолжать движение, но и по сохранению точности, герметичности и чистоты. После обслуживания или замены контактной пары исходную проверку повторяют.
Герметичность проверяют отдельно
Механизм может точно перемещаться и при этом иметь негерметичное соединение. Возможна и обратная ситуация: вакуумная граница плотная, но люфт или деформация не позволяют выдержать позицию. Поэтому испытания разделяют.
Для вакуумной части определяют критерий натекания и выполняют контроль подходящим методом. При локальном поиске может применяться контроль герметичности способом щупа, а при вакуумной схеме — испытание с подключением к течеискателю. Работоспособность тракта подтверждают эталонной гелиевой течью.
Проверку проводят в конфигурациях, представляющих рабочий диапазон движения. Поворот, растяжение сильфона или изменение нагрузки может влиять на соединение, поэтому один результат в случайном положении не всегда достаточен.
Материалы, чистота и газовая нагрузка
Материал выбирают не только по прочности. Важны газовыделение, обрабатываемость, состояние поверхности, совместимость с температурным циклом и процессом в камере. Полимеры, смазки, кабели и покрытия требуют отдельного внимания, поскольку их площадь и история обработки влияют на вакуум.
Сборочные операции выполняют так, чтобы не внести пыль, волокна и органические загрязнения. После ремонта фиксируют использованные материалы и процедуру очистки. Это помогает отличить утечку от временной газовой нагрузки и связать изменение характеристик с конкретным вмешательством.
Как подтверждают точность
Расчёт задаёт ожидаемое поведение, но итог подтверждают измерением. Проверяют фактическое положение рабочего органа, повторяемость возврата, стабильность после циклов и влияние направления движения. Одновременно наблюдают состояние вакуумной системы.
В протоколе фиксируют конфигурацию камеры, положение датчика, нагрузку, маршрут, направление подхода, состояние вакуума и результат контроля герметичности. Если измерение выполнено на внешнем валу, это указывают прямо: такой результат нельзя без обоснования считать положением внутреннего объекта.
После изменения сильфона, муфты, опоры, смазки, датчика или программной компенсации проводят повторную верификацию. Даже небольшая конструктивная замена может изменить передаточную цепочку.
Проверка перед вводом в эксплуатацию
Приёмку удобно разделять на этапы. Сначала без вакуума проверяют свободу движения, крайние положения, работу ограничителей и отсутствие механического контакта с камерой. Затем контролируют герметичность неподвижной системы и только после этого выполняют движение в разрешённом диапазоне, наблюдая за вакуумом.
На следующем этапе измеряют положение рабочего органа при подходе с разных направлений. Это позволяет увидеть люфт, упругий возврат и зависимость результата от маршрута. Контрольные позиции выбирают по всему рабочему диапазону, а не только рядом с исходной точкой. После серии циклов повторяют измерение и контроль герметичности.
Если механизм несёт образец, кабель или трубку, проверку проводят с рабочей нагрузкой. Дополнительные элементы способны создавать момент, боковую силу или переменную упругую реакцию. Испытание без них может показать лучшую точность, чем реальная установка.
Диагностика отклонений
Стабильная ошибка одного знака чаще связана с калибровкой, геометрией или тепловым смещением. Разница при подходе с противоположных направлений указывает на люфт, трение или упругость. Постепенное ухудшение после циклов требует проверки износа, загрязнения и ослабления соединений.
Изменение вакуумного фона во время движения не следует сразу объявлять течью. Оно может быть связано с газовыделением перемещаемых поверхностей. Диагностику строят на повторяемости, контрольной течи и сопоставлении сигнала с положением механизма. Если отклик воспроизводится в одной конфигурации, проверяют ввод и соединения именно в этой позиции.
Обучение и инженерная поддержка
Для специалистов, работающих с такими системами, полезно обучение вакуумной технике. Отдельно можно организовать обучение контролю герметичности на предприятии заказчика, чтобы связать методику испытаний с реальными вводами и камерами.
Лаборатория контроля герметичности ЛИКЛАБ выполняет испытания и инженерные услуги, включая разработку измерительной схемы и локализацию дефектов. Исходными данными служат чертёж ввода, диапазон перемещения, материал, рабочая среда, критерий герметичности и требование к точности.
Инженерный вывод
Прецизионный вакуумный механизм нельзя выбирать только по разрешению привода или типу уплотнения. Герметичный ввод, сильфон, передача, опоры, материалы и датчик образуют одну цепочку. Точность подтверждают на рабочем органе в реальной конфигурации, герметичность проверяют отдельным методом, а влияние трения и износа оценивают на протяжении ресурса. Только совместная проверка движения и вакуумной границы даёт достоверный результат.
