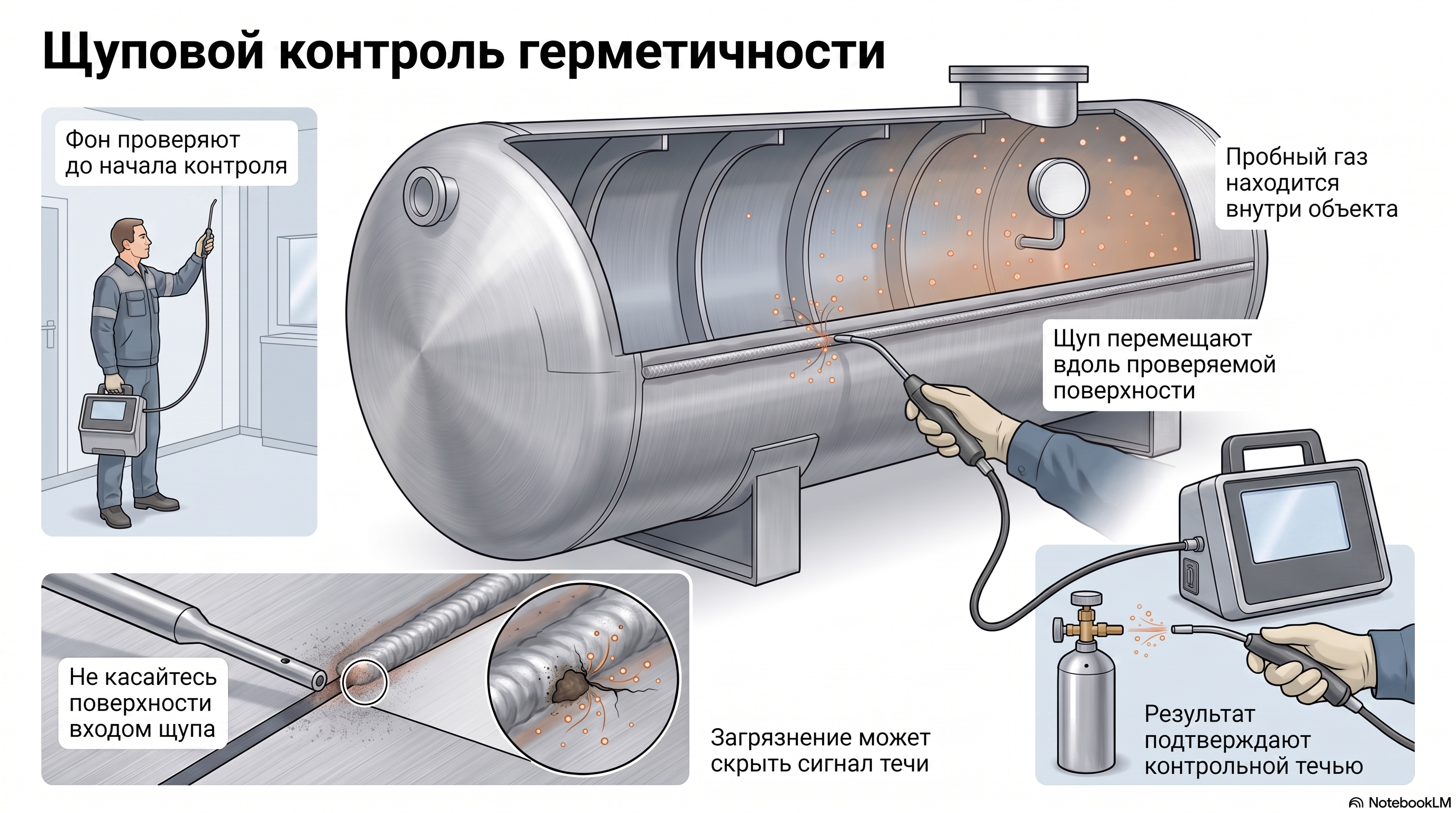

Щуповой метод применяют, когда необходимо найти место выхода пробного газа из объекта. Внутри изделия создают предусмотренные документацией условия, а оператор последовательно обследует наружную поверхность входом щупа, соединённого с течеискателем. При прохождении пробного газа через сквозную неплотность измерительная система формирует отклик, который связывают с конкретной зоной.
Эта схема кажется простой, но достоверность зависит не только от прибора. На результат влияют состояние поверхности, чистота входа щупа, устойчивость фона, время отклика всего тракта, порядок перемещения, конфигурация объекта и подтверждение чувствительности. Поэтому корректный контроль — это воспроизводимая измерительная процедура, а не свободный поиск «на слух» или по случайному изменению показаний.
Что именно показывает щуповой способ
При щуповой схеме пробный газ находится внутри проверяемого объекта. Если существует сквозной канал, газ выходит наружу и попадает во вход щупа. Прибор регистрирует изменение состава поступающего потока, а оператор сопоставляет отклик с положением щупа.
Главное преимущество способа — локализация. Он помогает определить участок сварного шва, разъёма, ввода или другого соединения, где проявляется негерметичность. Однако один отклик ещё не говорит о величине суммарного натекания всего изделия. Для количественной приёмки необходимы критерий, соответствующая измерительная схема и процедура, установленная документацией объекта.
Поэтому задачу формулируют заранее: требуется найти место дефекта, подтвердить ремонт, обследовать серию типовых соединений или принять изделие по заданному пределу. От задачи зависят схема подачи газа, порядок обхода и состав протокола.
Подготовка объекта важнее скорости поиска
Поверхность возле потенциальных дефектов должна быть доступна для обследования и находиться в состоянии, предусмотренном технологией. Пыль, масло, краска, влага и другие загрязнения способны временно закрыть малую неплотность, задержать пробный газ или создать нестабильный фон. Загрязнение может попасть и во вход щупа, изменив его проводимость и время отклика.
Перед контролем также осматривают сварные швы, разъёмы, вводы и временные соединения. Видимый дефект не заменяет измерение, но помогает составить маршрут. Если предполагаемая зона закрыта оснасткой или имеет сложную геометрию, это отмечают до запуска, чтобы избежать неполного обследования.
Проверка фона и контрольного отклика
До поиска течи измерительной системе дают выйти в устойчивое рабочее состояние по инструкции изготовителя. Затем оценивают фон и проверяют отклик на контрольное воздействие. Для гелиевого оборудования применяют эталонные гелиевые течи, позволяющие подтвердить, что прибор, соединительная линия и щуп реагируют на известный поток.
Проверка нужна до и после обследования. Если после испытания контрольный отклик не воспроизводится, отрицательный результат нельзя считать надёжным: чувствительность могла измениться в процессе работы. Аналогично, нестабильный фон способен маскировать малую течь или создавать ложные пики.
В протоколе полезно записывать не только «проверка выполнена», но и конфигурацию тракта, положение органов управления и характер отклика. Это облегчает сравнение результатов между сменами и помогает обнаружить систематическое изменение установки.
Как перемещают щуп
Вход щупа ведут последовательно вдоль проверяемой поверхности. Он должен находиться близко к зоне возможного выхода газа, но не касаться её. Контакт с поверхностью способен закрыть входное отверстие, перенести масло или пыль и изменить условия отбора.
Маршрут лучше задавать заранее и разделять на участки: сварные швы, фланцы, вводы, трубные соединения и места ремонта. Последовательность фиксируют, чтобы ни одна зона не была пропущена. При появлении отклика участок обследуют повторно при неизменной конфигурации.
Как отличить реальную течь от помехи
Признак дефекта должен быть повторяемым. Оператор возвращает щуп к предполагаемой зоне и проверяет, возникает ли сопоставимый отклик снова. Одновременно оценивают фон и исключают влияние подачи пробного газа из соседней области, движения воздуха и изменения конфигурации.
Задержка между положением щупа и показанием относится ко всему тракту, а не только к электронному дисплею. Газ проходит через вход, линию и внутренние элементы прибора. Поэтому локализацию выполняют с учётом фактического времени отклика, определённого для рабочей конфигурации.
Если сигнал не повторяется, сначала проверяют щуп, соединения и контрольную течь. Только после восстановления воспроизводимости возвращаются к объекту. Попытка «усреднить» нестабильные пики без выяснения причины создаёт риск ложного решения.
Почему отрицательный результат требует доказательств
Фраза «течь не обнаружена» имеет смысл только в границах выполненного контроля. Она означает, что при заявленной конфигурации, подтверждённом отклике и полном маршруте не получен повторяемый сигнал выше установленного критерия. Она не доказывает абсолютную герметичность и не распространяется на недоступные зоны.
Перед выпуском заключения проверяют три вопроса: весь ли маршрут пройден, сохранялась ли чувствительность и соответствовали ли условия утверждённой методике. Если поверхность частично закрыта, фон менялся или контрольная течь после испытания не дала ожидаемого отклика, ограничение записывают явно. Такой результат может быть полезен для диагностики, но не должен автоматически превращаться в решение о годности изделия.
Давление и безопасность объекта
Щуповой способ часто предполагает наличие пробного газа внутри изделия. Создание избыточного давления допустимо только тогда, когда прочность оболочки и соединений подтверждена документацией, а процедура задаёт разрешённые режимы и средства защиты. Публикация намеренно не приводит числовое давление или порядок нагружения.
Перед запуском определяют опасную зону, проверяют арматуру, соединения и защитные устройства. Оператор не должен находиться на линии возможного выброса или разрушения. Любое неожиданное изменение состояния объекта является основанием остановить работу по штатной инструкции.
Для типовых задач можно использовать специализированные установки контроля герметичности. Их конфигурацию подбирают под геометрию изделия, пробный газ, критерий и требуемую производительность, а не только под максимальную паспортную чувствительность прибора.
Что фиксируют в протоколе
Полезный протокол содержит обозначение изделия, версию применённой документации, критерий и его источник, пробный газ, конфигурацию установки, состояние фона, проверку контрольного отклика, маршрут щупа и локализованные зоны. Отдельно записывают отклонения, повторные обследования, ремонт и результат повторного контроля.
Если задача ограничена поиском места дефекта, это прямо указывают. Нельзя представлять локализацию как количественное подтверждение суммарной герметичности, если такая оценка не выполнялась. Трассируемая запись защищает от неверного сравнения результатов, полученных разными методами.
Обучение и инженерная поддержка
Практика щупового контроля требует навыка: оператор должен держать постоянное расстояние, соблюдать маршрут, учитывать задержку сигнала и правильно проверять контрольный отклик. Эти действия можно отработать на обучении контролю герметичности на предприятии заказчика или в программе обучения вакуумной технике.
Лаборатория контроля герметичности ЛИКЛАБ выполняет контроль способом щупа и другие испытания и инженерные услуги. Для подготовки методики заказчику важно передать чертёж объекта, рабочую среду, разрешённую нагрузку, критерий, требование к локализации и информацию о доступности поверхностей.
Инженерный вывод
