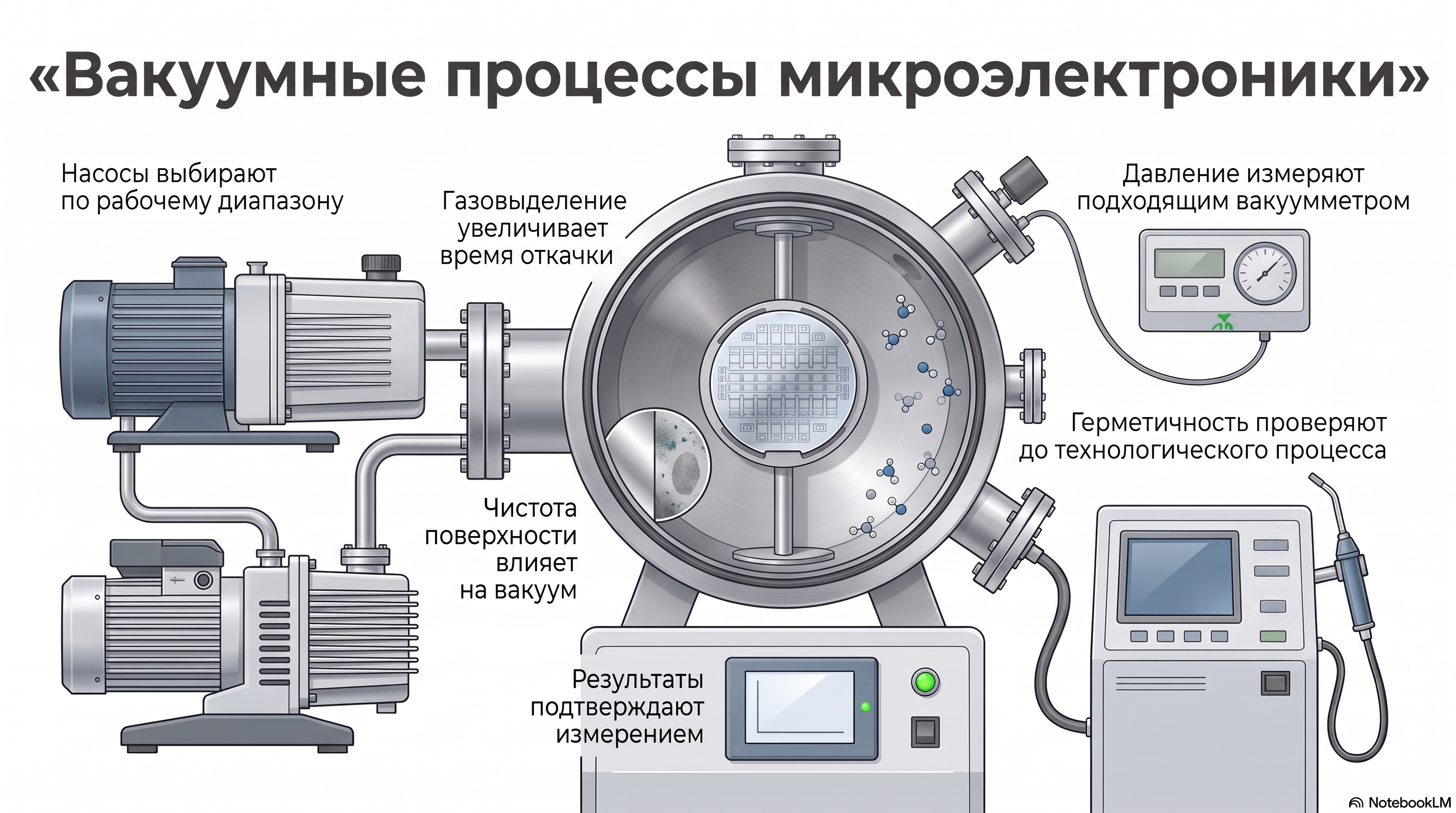

Вакуум в микроэлектронном производстве — это не отдельный параметр камеры, а состояние, которое создаёт и подтверждает целая техническая система. В неё входят средства измерения давления, насосный тракт, арматура, соединения, сама камера и поверхности находящихся в ней деталей. Чтобы процесс был воспроизводимым, инженер должен одновременно контролировать четыре взаимосвязанных направления: измерение, откачку, герметичность и чистоту.
Обзор объясняет инженерную логику процесса, но не заменяет паспорт оборудования, технологический регламент и оценку рисков конкретной установки.
Почему одного показания давления недостаточно
Показание вакуумметра нельзя рассматривать в отрыве от принципа измерения. В источниках различаются прямые приборы, которые связывают результат с механическим действием давления, и косвенные приборы, в которых сигнал формируется через другое физическое свойство газа.
Практический смысл этого различия прост: два вакуумметра могут по-разному реагировать на состав газа, загрязнение чувствительного элемента и изменение режима процесса. Поэтому вопрос «какой вакуумметр лучше» некорректен без условий задачи. Сначала определяют рабочий участок процесса, свойства среды и требуемый способ подтверждения результата, затем выбирают измерительный принцип.
Для ответственных измерений полезно отделять состояние камеры от состояния самого измерительного канала. Неожиданное показание может быть связано не только с реальным давлением, но и с расположением датчика, загрязнением, неподходящим диапазоном или изменением состава остаточного газа. Такие причины проверяют последовательно, не подменяя диагностику предположением.
Подробнее о подготовке специалистов: обучение вакуумной технике.
Насосная система как согласованная цепочка
Универсального насоса для всех стадий вакуумного процесса нет. Разные принципы откачки эффективны в разных условиях, поэтому установку формируют как согласованную цепочку. Форвакуумная ступень создаёт условия для последующей работы высоковакуумной части, а арматура и соединительные линии влияют на реальную производительность всей системы.
Сухая откачка может быть полезна там, где важно уменьшить риск переноса масляных загрязнений в камеру. Но это не универсальное доказательство превосходства: выбор зависит от состава газа, процесса, требований к чистоте и документации оборудования.
При диагностике медленной откачки важно оценивать не только паспортный тип насоса. Проверяют весь тракт: соединения, арматуру, возможные ограничения проводимости, состояние камеры и достоверность измерения. Насос является частью системы, и его номинальные возможности не равны автоматически результату на рабочем объёме.
Если требуется проектирование или проверка установки, отправной точкой может быть раздел услуг лаборатории ЛИКЛАБ.
Реальная утечка и внутренний источник газа — не одно и то же
Газовая нагрузка камеры может иметь несколько причин. Реальная негерметичность создаёт путь из внешней среды. Но газ также способен выделяться из материалов и загрязнённых поверхностей, десорбироваться после контакта с атмосферой или проникать через материал. В рабочей диагностике эти механизмы нельзя смешивать: для них требуются разные корректирующие действия.
Наблюдение за ростом давления после изоляции камеры помогает увидеть суммарное поступление газа. Однако одна такая кривая не устанавливает причину автоматически. Для вывода нужны дополнительные признаки и контрольные действия. Иначе газовыделение можно ошибочно принять за утечку, а реальную негерметичность — списать на состояние поверхностей.
Локализацию негерметичности проводят подходящим методом и с учётом конфигурации изделия. На сайте описан контроль герметичности способом щупа, а для построения автоматизированного процесса представлены установки контроля герметичности.
Чистота поверхности влияет на время откачки
Поверхность внутри вакуумной камеры взаимодействует с газом. Влага и загрязнения становятся внутренними источниками газовой нагрузки и способны увеличивать продолжительность выхода на устойчивое состояние. Поэтому чистота — не косметическое требование, а измеримый фактор процесса.
Подготовку камеры, обращение с деталями и контроль загрязнений следует включать в технологическую последовательность. Если одинаковая установка показывает разное время откачки после разных операций, инженер сравнивает не только насосы и соединения, но и историю контакта камеры с атмосферой, чистоту поверхностей и состав помещённых внутрь материалов.
Для профессиональной практики особенно важно не маскировать проблему продолжительной откачкой. Сначала формулируют наблюдаемый признак, затем разделяют возможные причины: измерительный канал, откачной тракт, реальная утечка и внутреннее газовыделение.
Контроль герметичности до технологической операции
Проверка герметичности до основной операции снижает риск потерять время и материалы из-за дефекта вакуумной системы. Метод контроля выбирают по конструкции изделия, доступности поверхности и требуемому характеру результата. Эталонные течи применяют как элемент проверки измерительной цепочки; соответствующие изделия представлены в разделе гелиевых течей ГЕЛИТ.
Важно разделять обнаружение сигнала и подтверждение результата. Зарегистрированное изменение ещё нужно связать с конкретной причиной, исключив фон, нестабильность измерения и внутреннюю газовую нагрузку. Именно поэтому контрольная процедура должна содержать критерии приемки и повторяемые проверки.
Практические программы для предприятий представлены в материале обучение контролю герметичности на предприятии заказчика.
Безопасная последовательность работы
Общий технический обзор не должен превращаться в универсальную инструкцию по переключению вакуумной установки. Конкретную последовательность запуска насосов, открытия арматуры, изоляции узлов и вентиляции определяют по паспорту, инструкции производителя и локальному регламенту. Это особенно важно для технологических камер, где вакуумная часть взаимодействует с электрическими, тепловыми или газовыми подсистемами.
Безопасная инженерная логика остаётся общей: до запуска проверяют готовность оборудования и измерительных каналов; во время процесса контролируют состояние системы; перед обслуживанием переводят установку в предусмотренное изготовителем безопасное состояние; после вмешательства подтверждают герметичность и повторяемость измерений.
Итог: диагностировать систему целиком
Устойчивый вакуумный процесс возникает не благодаря одному «лучшему» насосу или вакуумметру. Его обеспечивает согласованная работа измерения, откачки, герметичности и чистоты. Если результат не достигается, полезно двигаться по этой же структуре:
- подтвердить корректность измерения;
- проверить состояние и согласованность откачного тракта;
- отделить реальную утечку от внутренних источников газа;
- оценить чистоту и историю подготовки камеры;
- подтвердить результат повторным измерением.
Такой подход делает поиск причины последовательным и снижает риск ошибочно заменить исправный узел или продолжить технологический процесс с неподтверждённым состоянием камеры.
