Фотографии и практика Ликлаб
Сервис насосов: устройство в фотографиях
Архив практического обучения помогает рассмотреть детали, которые обычно скрыты корпусом. Спиральный, пластинчато-роторный и бустерный насосы имеют разную кинематику и разные требования к обслуживанию. Приведённые кадры ULVAC KIKO и Pedro Gil сопровождают разбор конструкции; они не являются универсальной инструкцией по ремонту.
Спиральный насос: состояние рабочих поверхностей

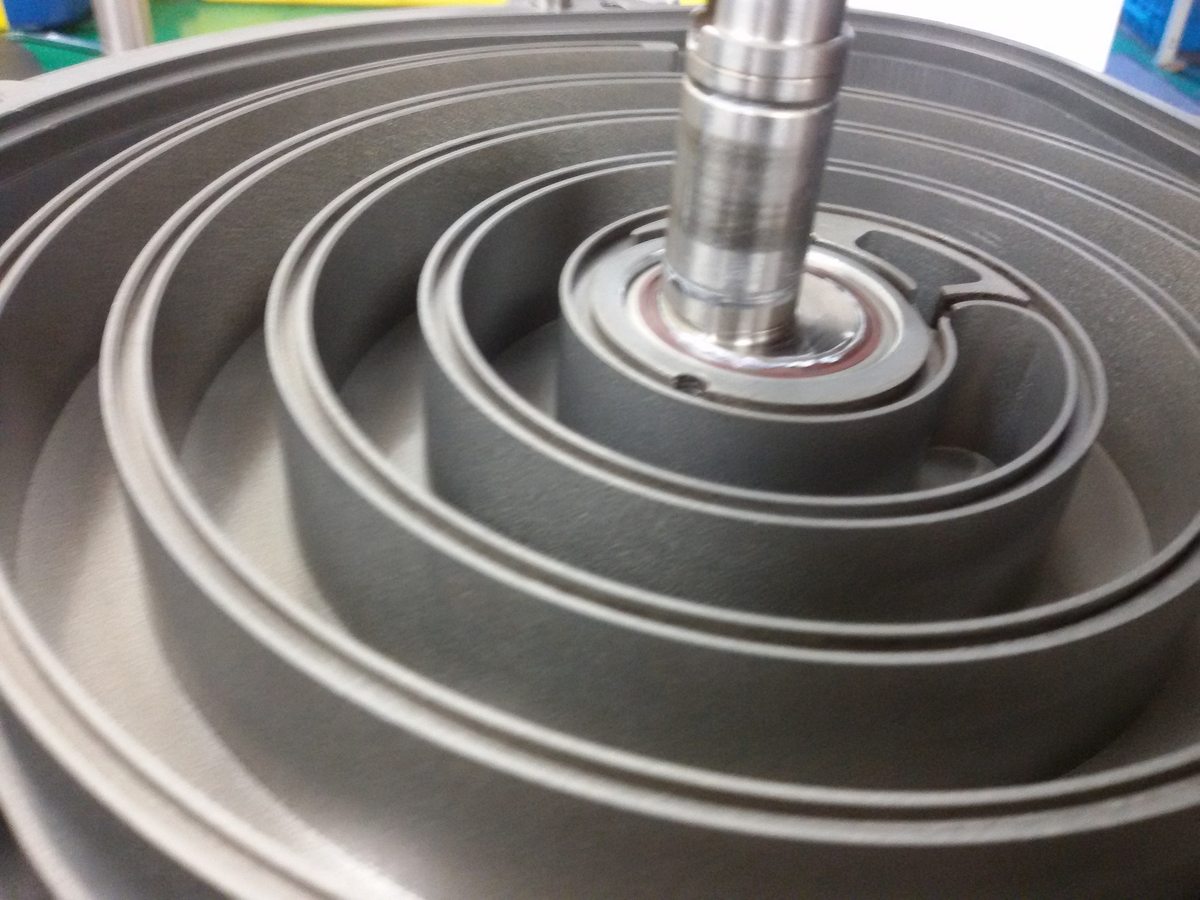

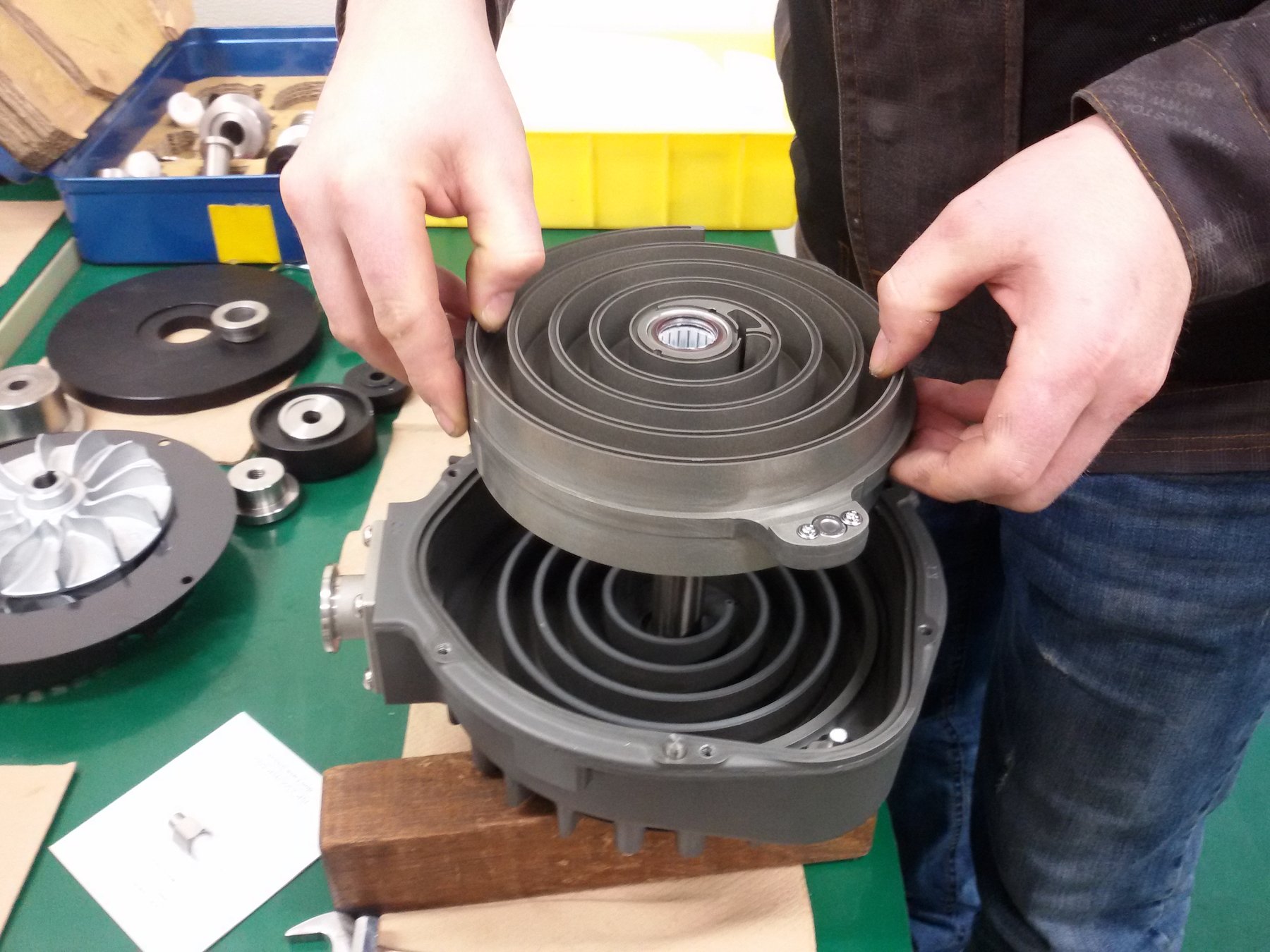

В спиральной ступени газ перемещается по полостям между спиральными элементами. На крупном плане хорошо видны форма канала и протяжённость рабочих поверхностей. При диагностике состояние этих поверхностей рассматривают вместе с уплотняющими элементами и механикой привода. Снижение производительности не следует автоматически связывать с одним расходником: загрязнение, нарушение герметичности обвязки и неисправность измерительного канала могут давать похожие внешние признаки.

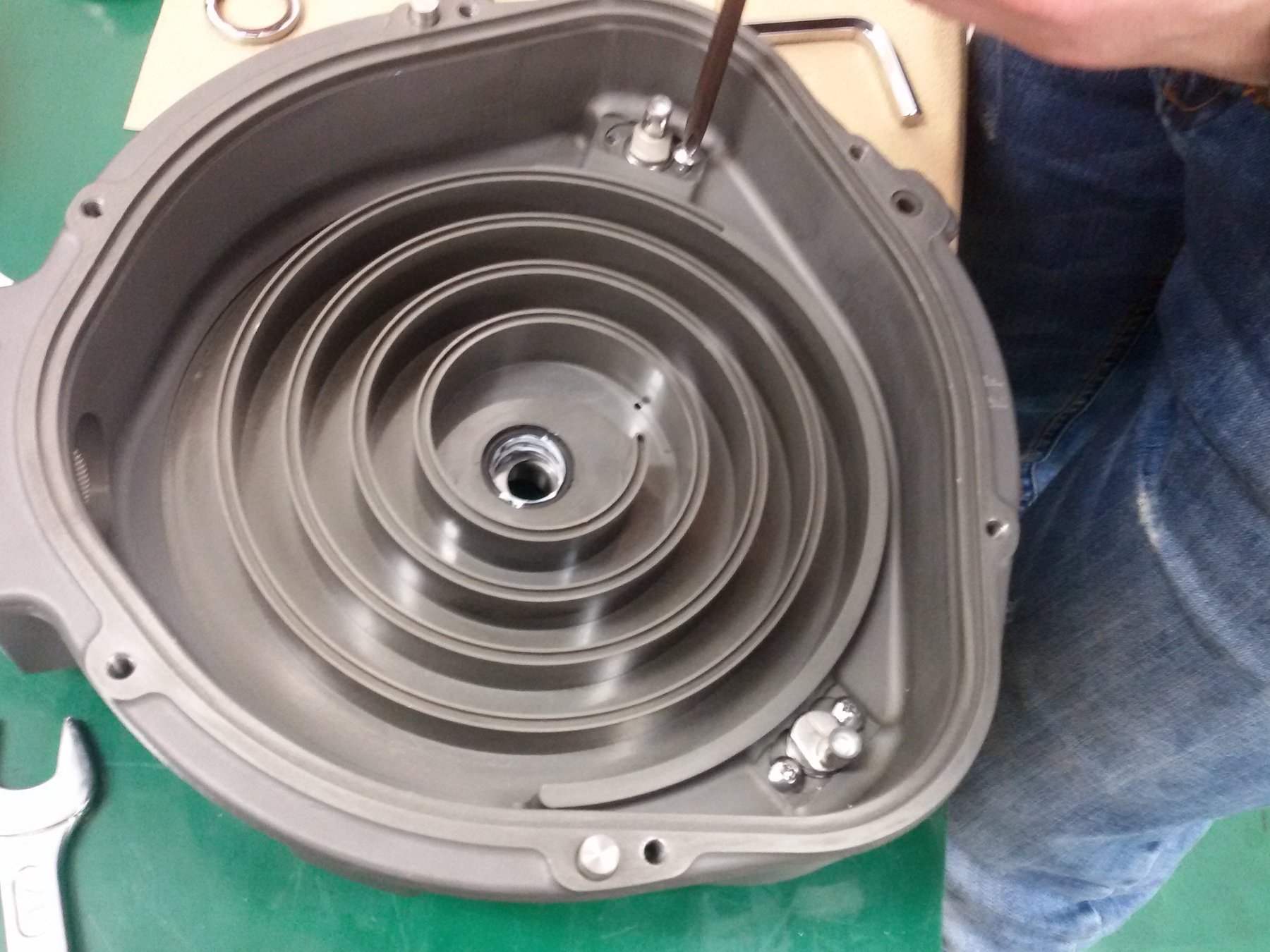

Серия фотографий относится к обучению работе с ULVAC DIS-90. Официальное описание семейства DIS у ULVAC подтверждает спиральную конструкцию и применение в сухих откачных системах. Порядок разборки, материалы и интервалы обслуживания выбирают по руководству конкретной модификации.
Пластинчато-роторный насос: детали и сервисный комплект

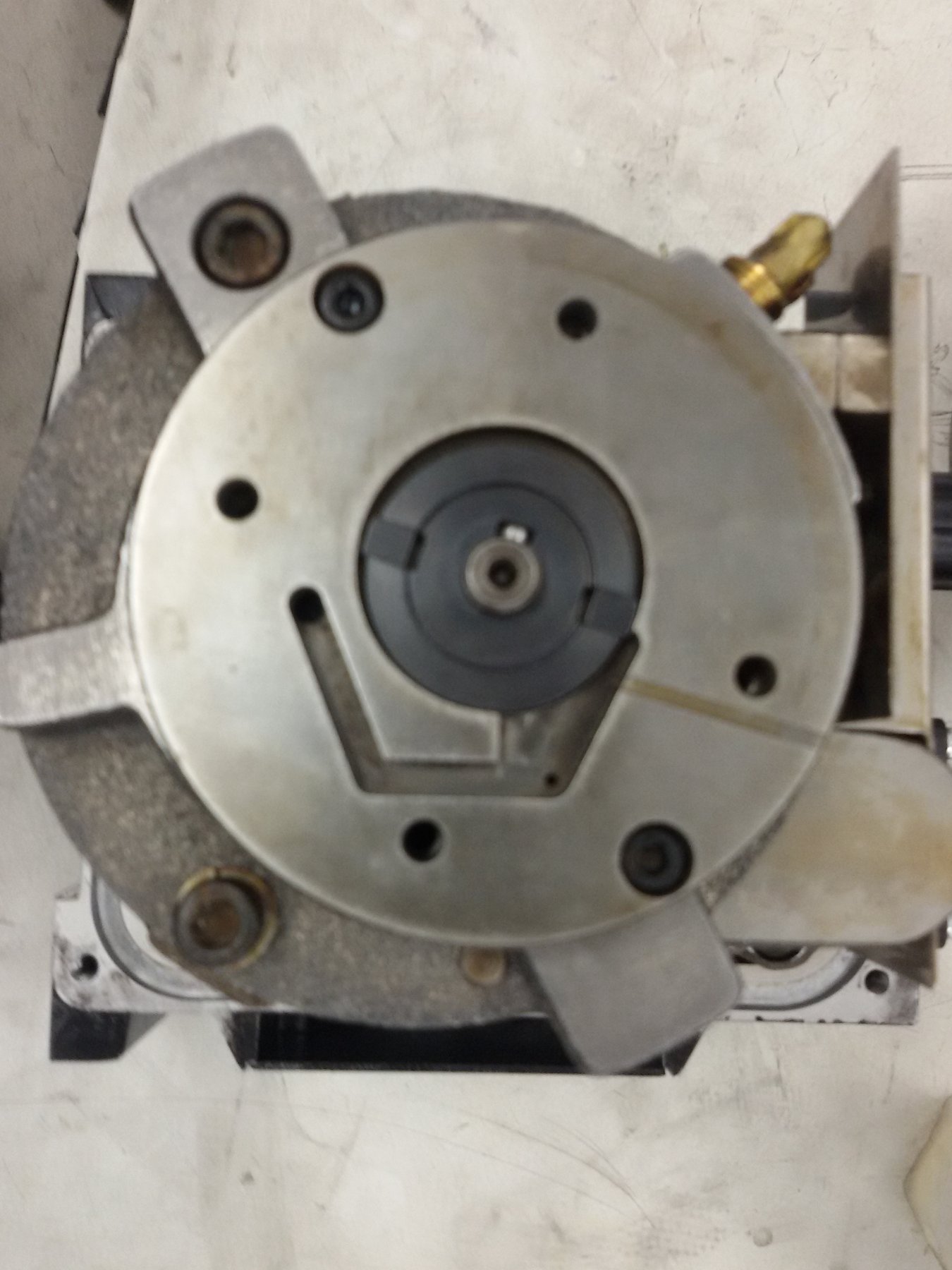

Учебная разборка GLD-136 показывает рабочие детали отдельно от корпуса. Это пластинчато-роторная конструкция; её не следует смешивать с золотниковой только из-за наличия масла в системе. При дефектации оценивают поверхности и сопряжения, состояние уплотнений и загрязнения. Перечень заменяемых деталей формируют после осмотра и сверки документации.
Фотография разобранного насоса и фотография ремкомплекта имеют разное назначение. В первом случае показана конструкция, во втором — определённая поставляемая номенклатура. Для заказа нужны точная модель, исполнение и тип комплекта; принадлежность деталей к комплекту A или B проверяют по его перечню.
Бустер Рутса: роторы и согласование ступеней

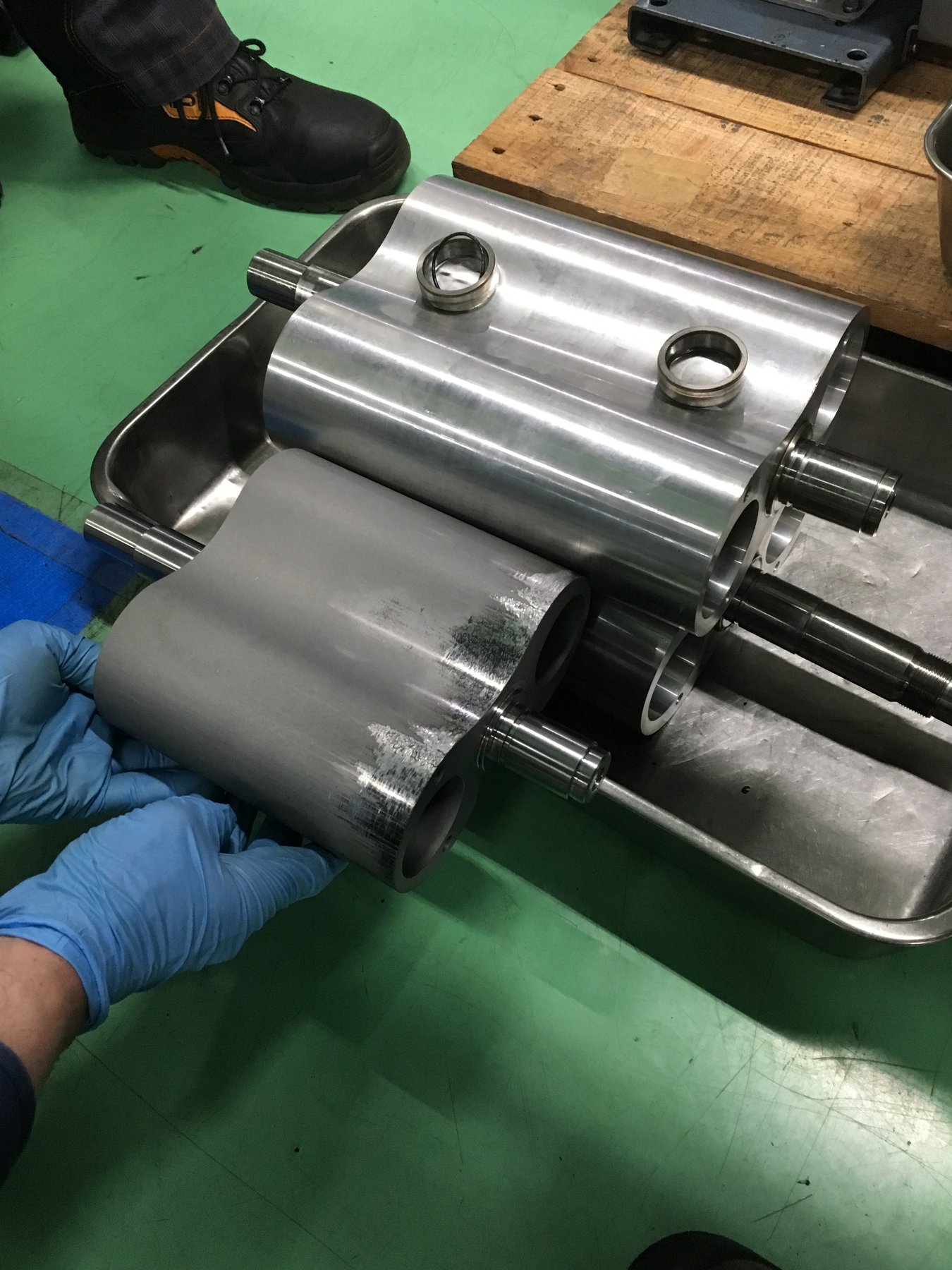

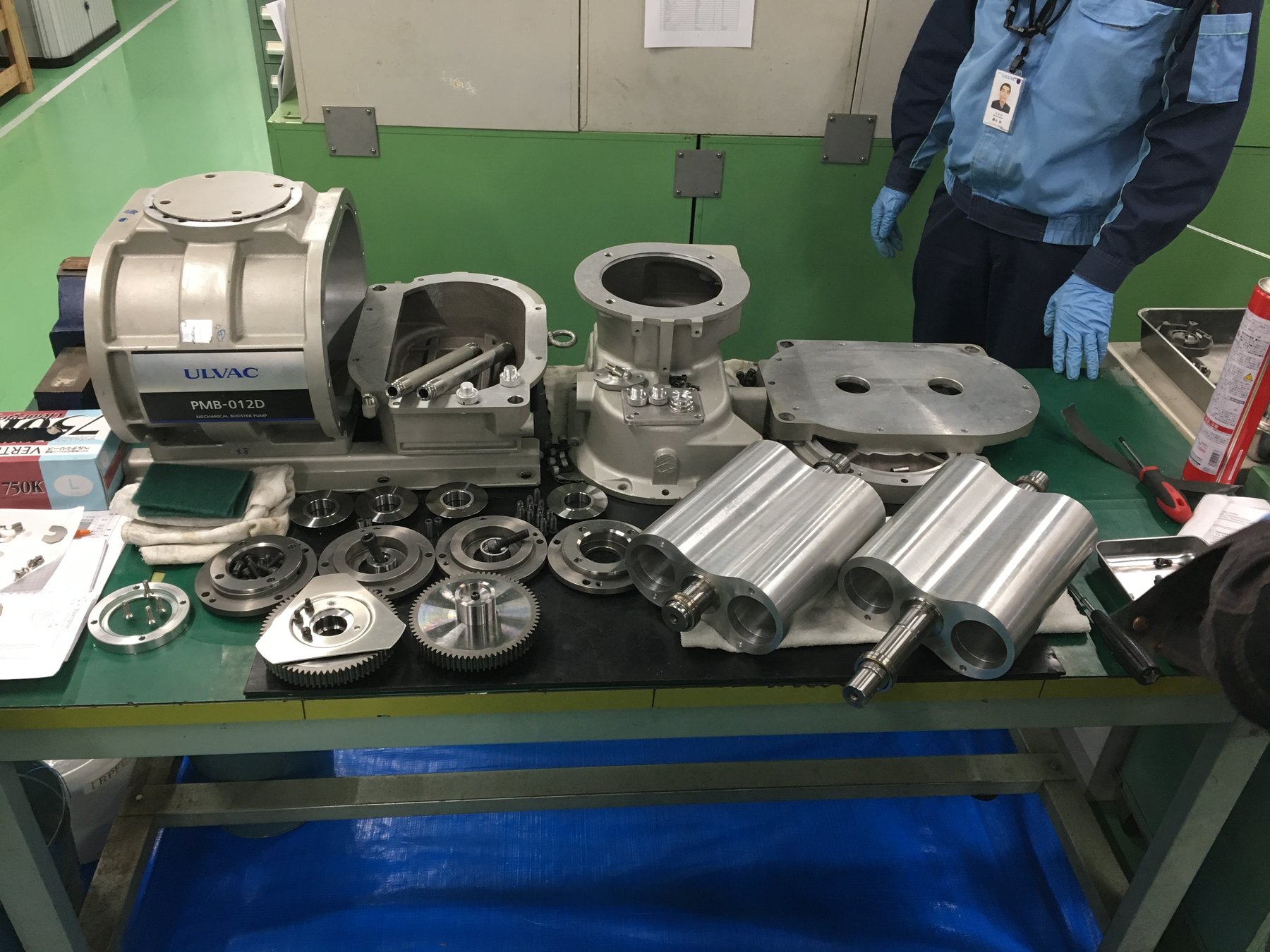

У механического бустера рабочие роторы и корпус образуют проточную часть. На снимках ULVAC PMB-012D видны корпус и элементы роторов. При обслуживании учитывают состояние поверхностей, опор и передачи. Зазоры и порядок сборки определяются изготовителем, поэтому их нельзя назначать по фотографии или переносить с внешне похожей модели.
Диагностика бустерной системы включает и форвакуумную ступень. Проверяют условия её работы, соединяющий тракт и последовательность включения агрегатов. Наблюдение за давлением в разных точках помогает отделить неисправность насоса от ограничений обвязки.
Измерительный контроль и результат обслуживания

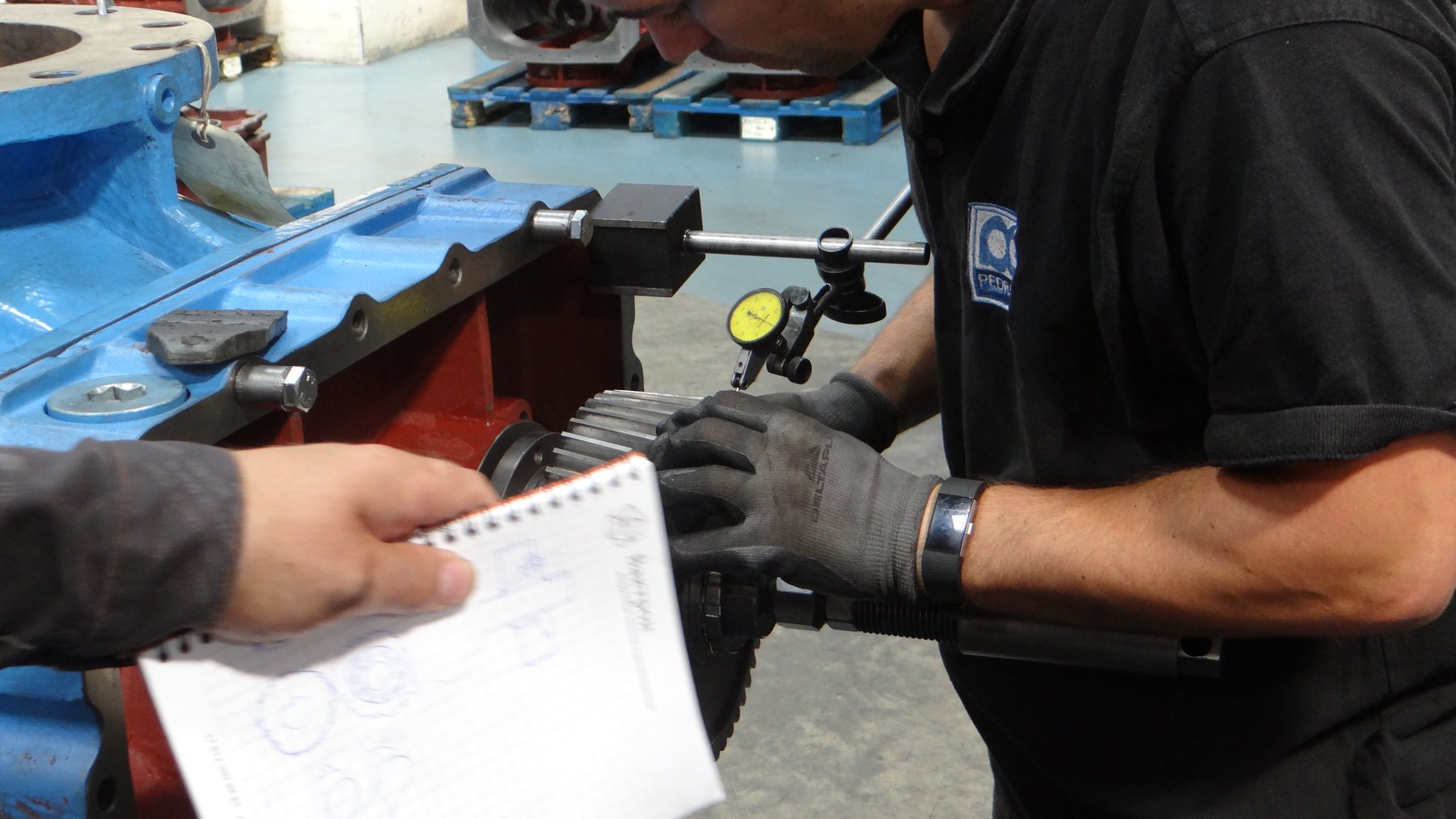

Кадры поездки Pedro Gil показывают измерительные операции с деталями насосного агрегата. Контроль геометрии дополняет внешний осмотр: чистая поверхность сама по себе не подтверждает исправность сопряжения. После сборки проверяют работу в предусмотренной схеме, регистрируют условия и полученные параметры. Сопоставление результатов до и после обслуживания делает заключение проверяемым.

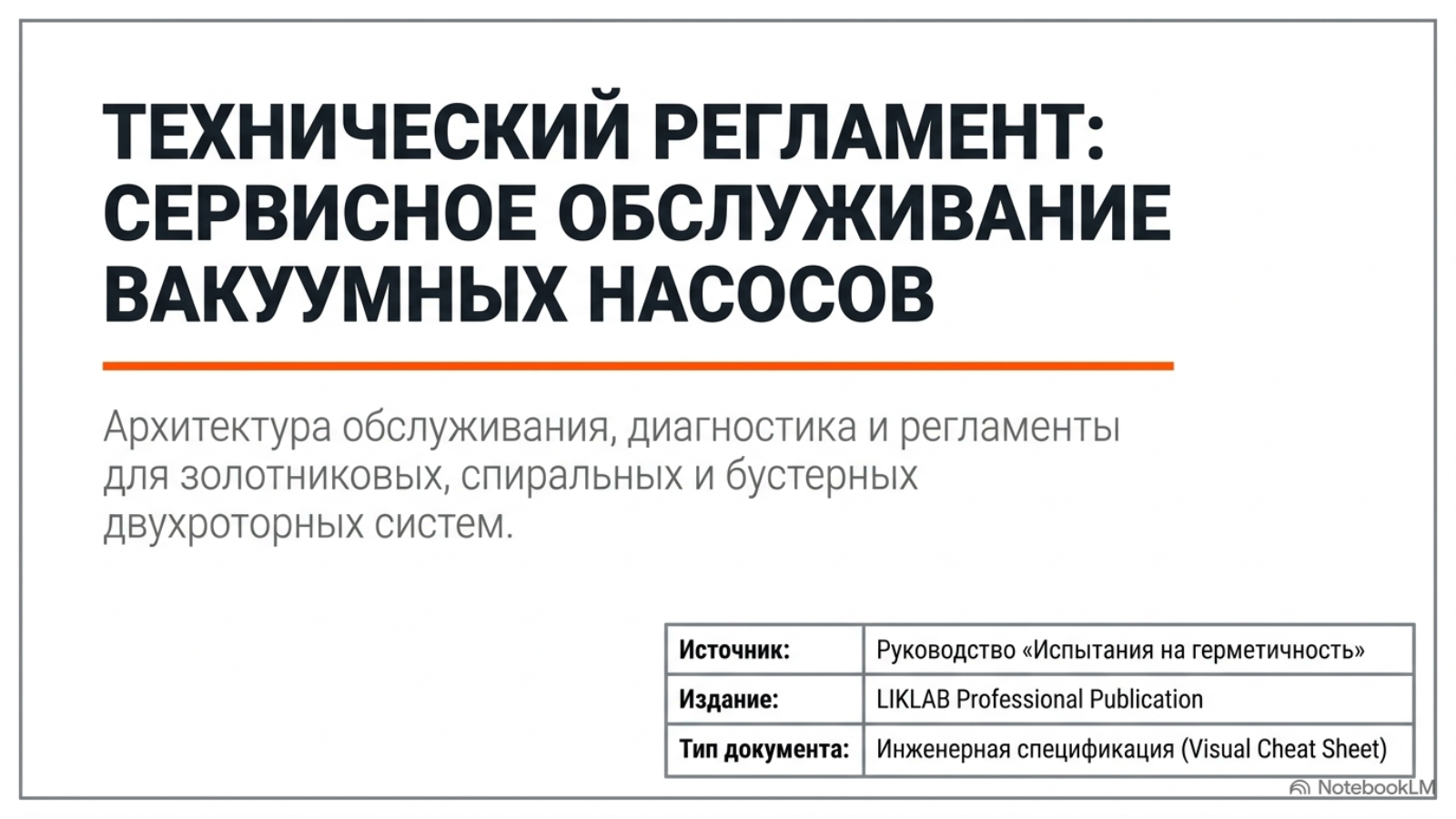

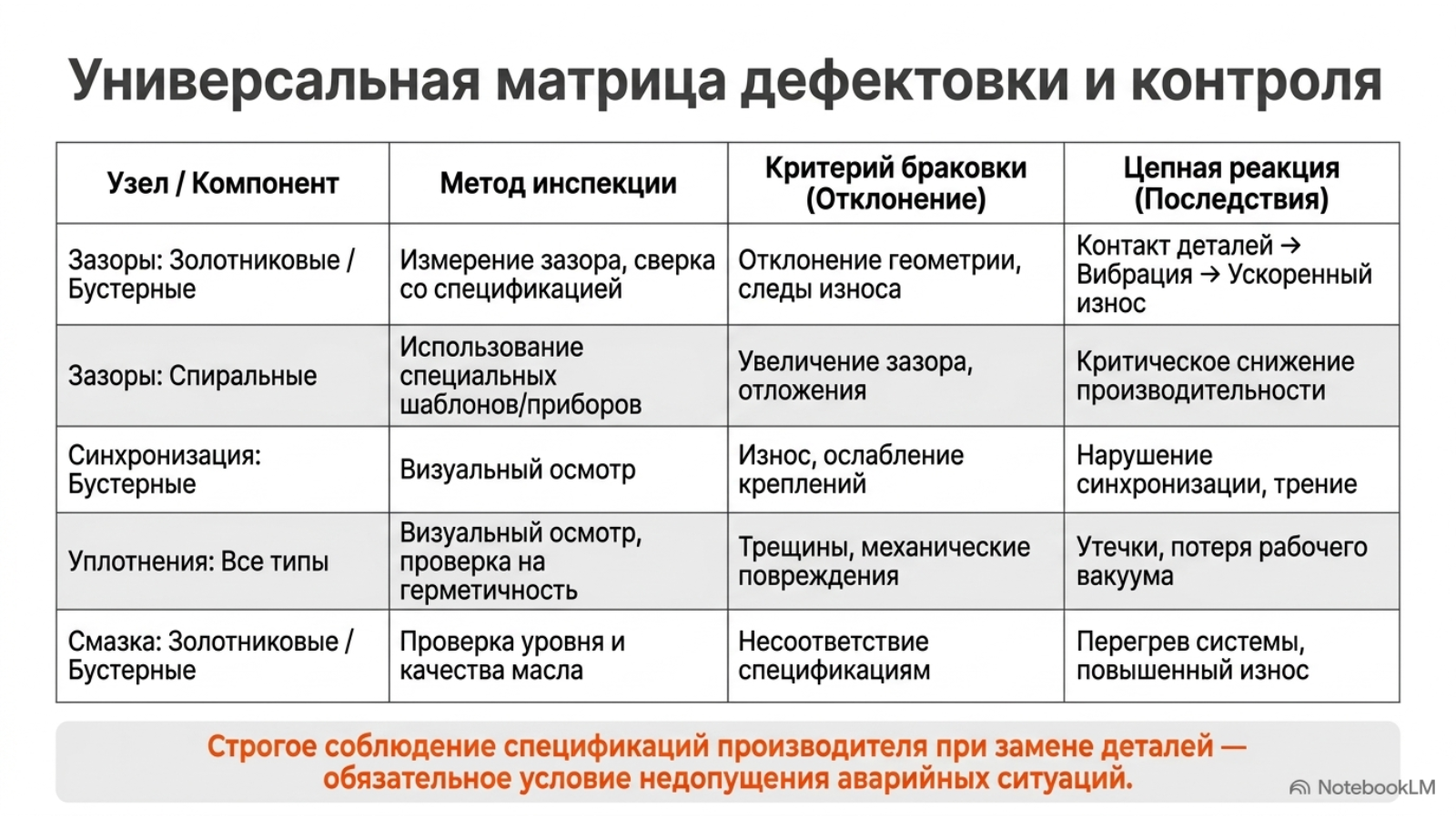

Подробная техническая презентация

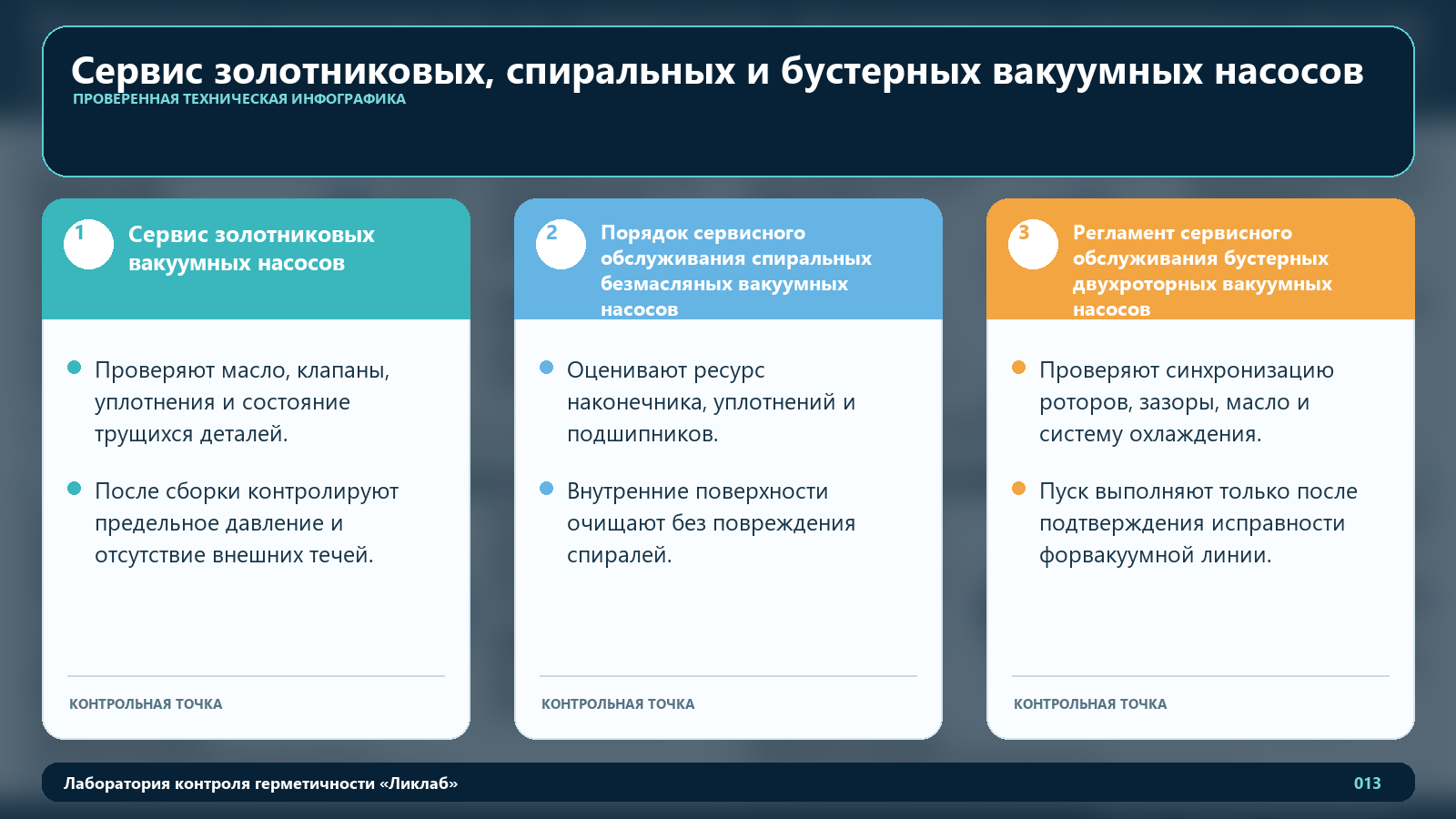

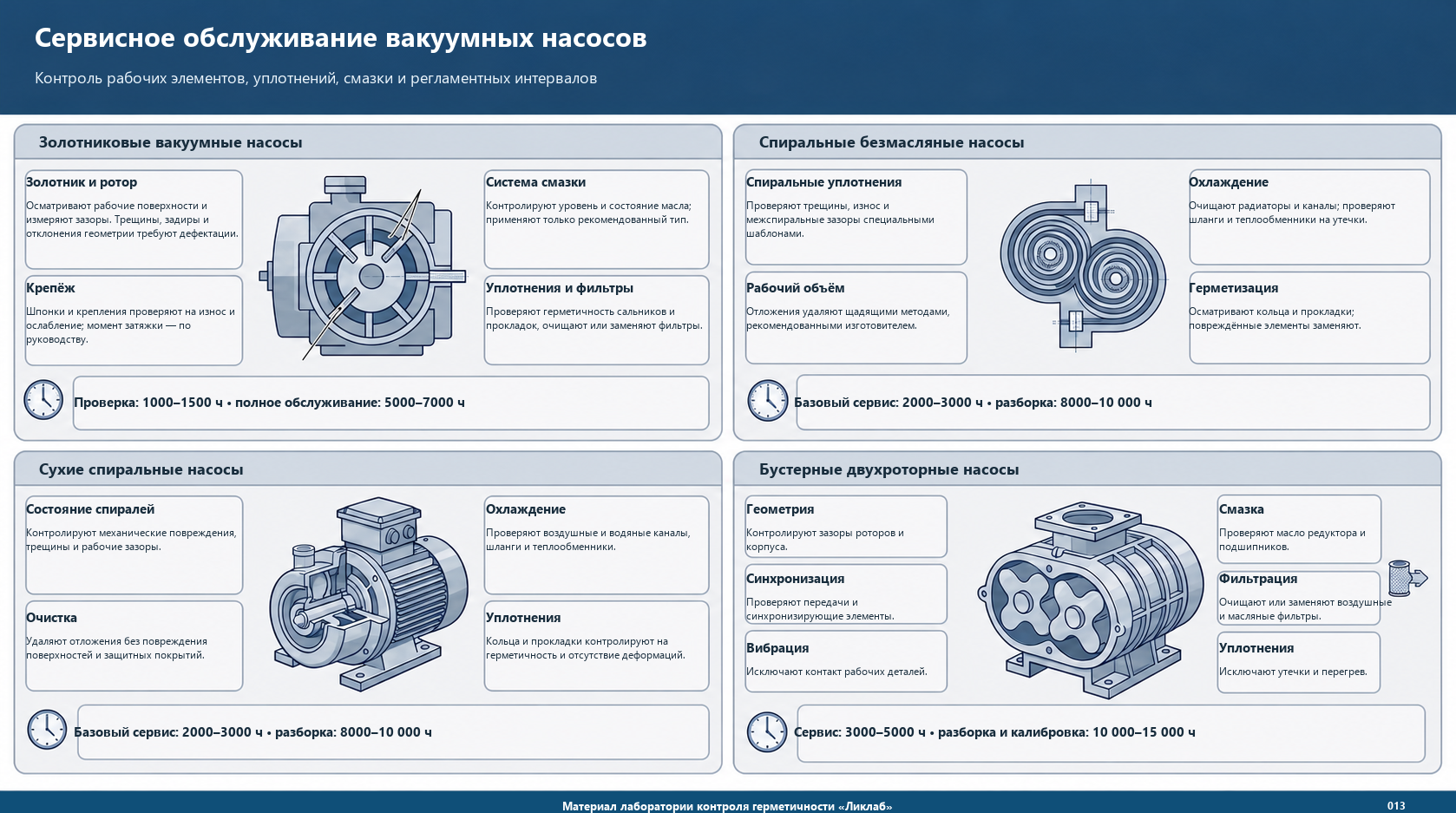

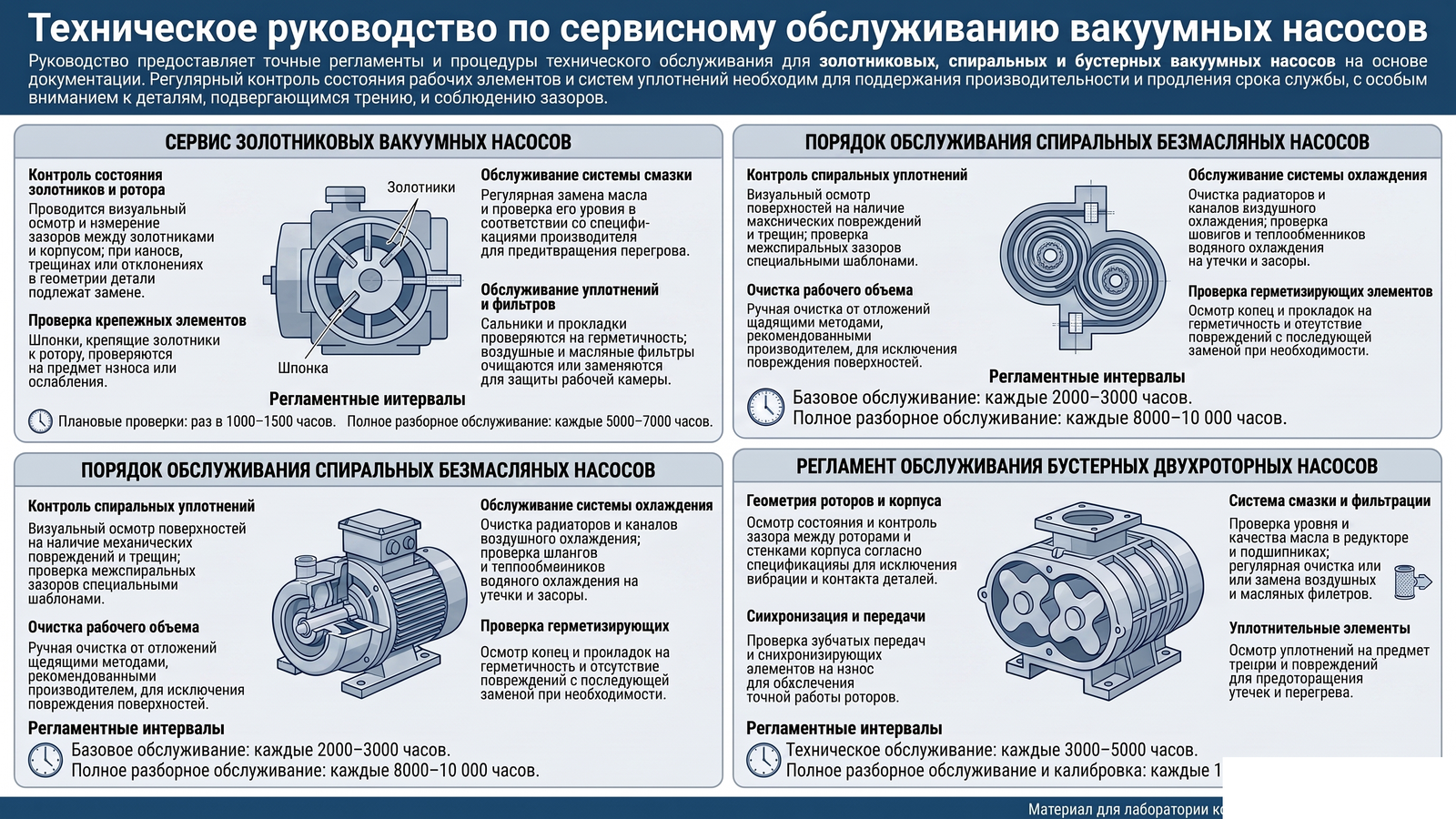

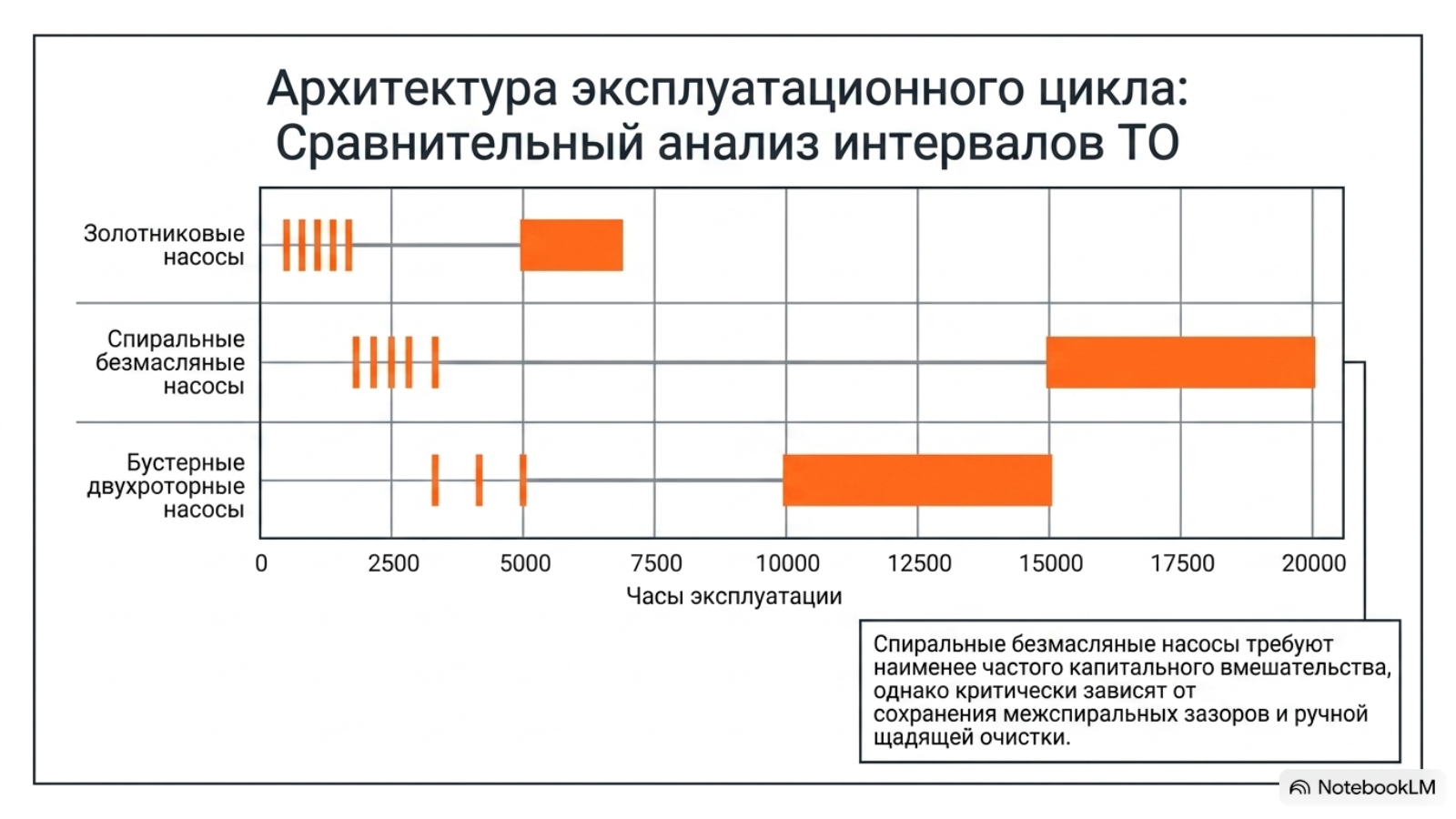

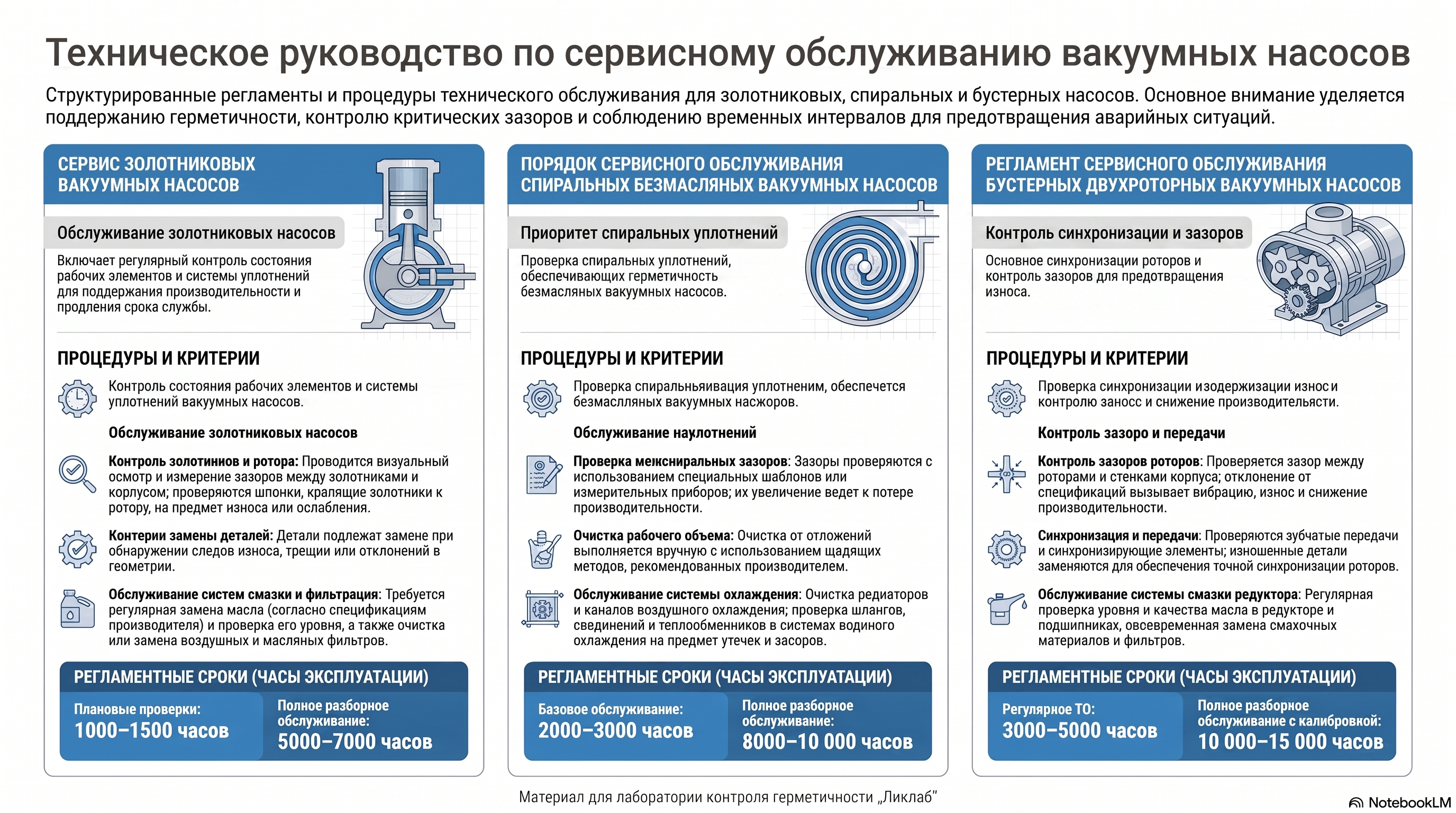

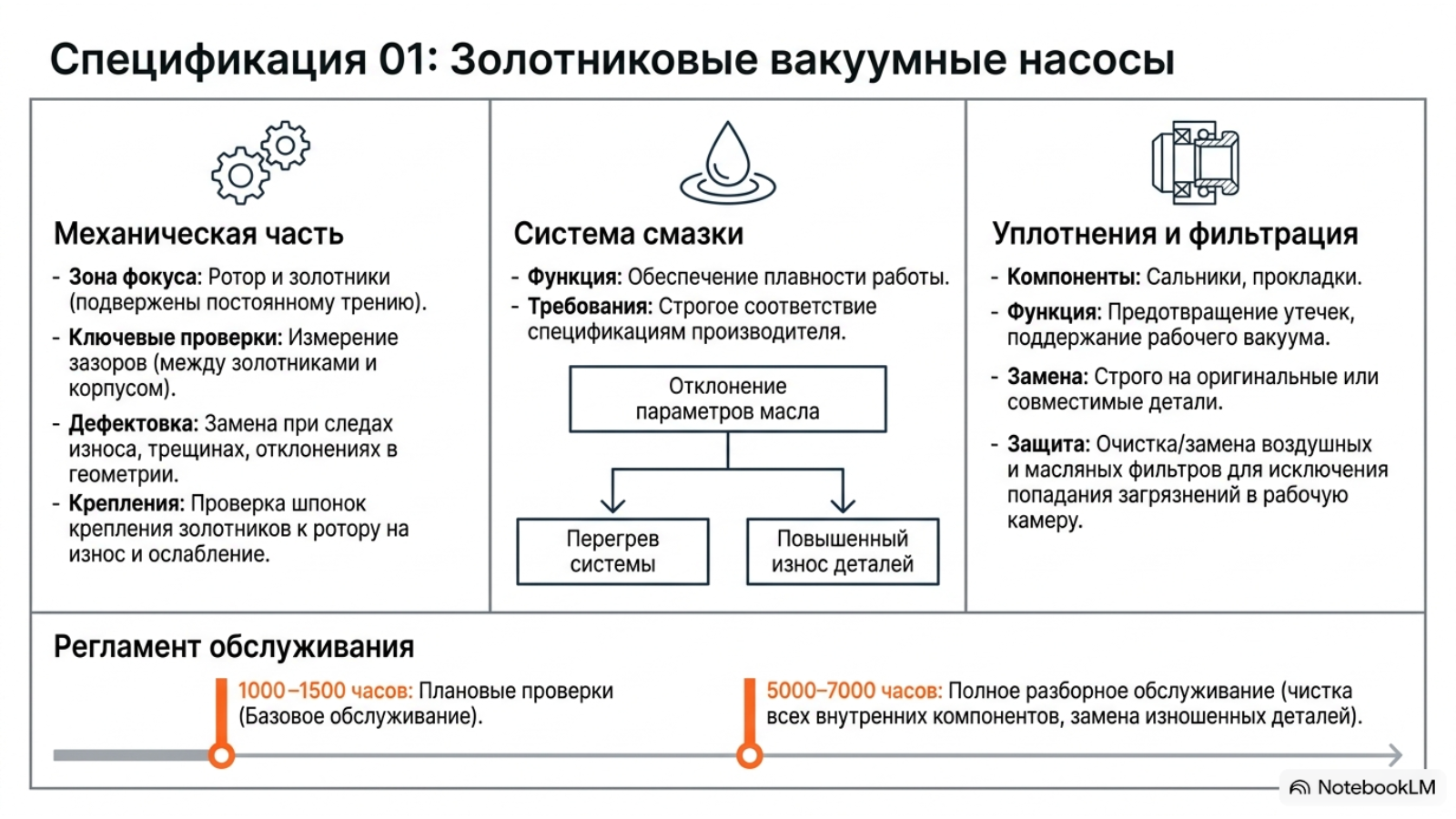

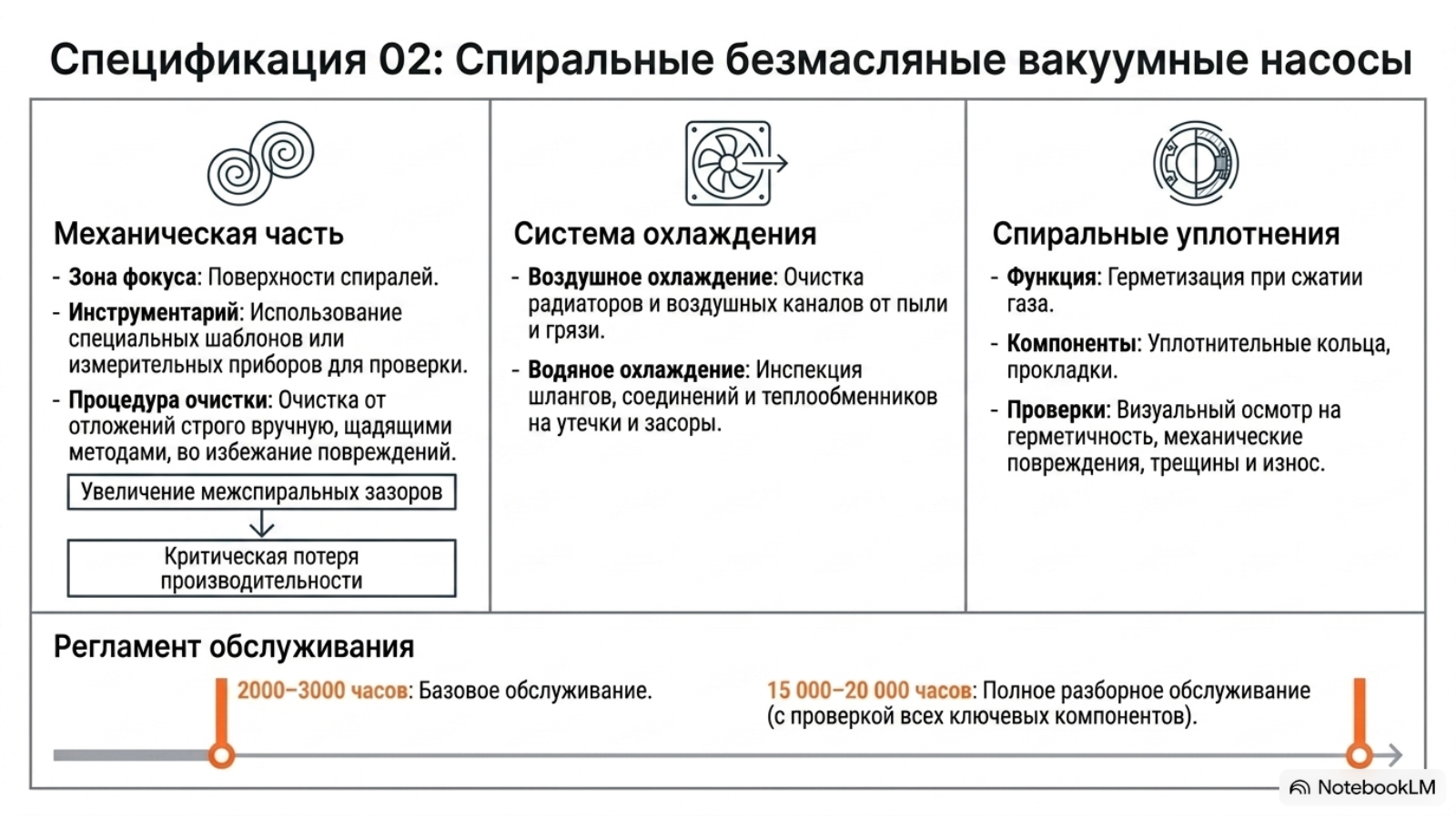

Технические слайды на белом фоне дополняют материал схемами, таблицами, последовательностями процессов и ключевыми параметрами.
Сервис золотниковых вакуумных насосов
Обслуживание золотниковых вакуумных насосов включает регулярный контроль состояния рабочих элементов и системы уплотнений для поддержания их производительности и продления срока службы. Основное внимание уделяется состоянию золотников и ротора, которые подвергаются постоянному трению. Для этого проводят визуальный осмотр и измерение зазоров между золотниками и корпусом.
При обнаружении следов износа, трещин или отклонений в геометрии детали подлежат замене. Дополнительно проверяются шпонки, крепящие золотники к ротору, на предмет износа или ослабления.
Система смазки, обеспечивающая плавность работы, требует регулярной замены масла и проверки его уровня. Используемое масло должно соответствовать спецификациям производителя, так как отклонения могут привести к перегреву или повышенному износу деталей.
Система уплотнений и вентиляции также требует регулярного обслуживания для предотвращения утечек и поддержания рабочего вакуума. Уплотнительные элементы, такие как сальники и прокладки, проверяют на герметичность и отсутствие повреждений.
При необходимости их заменяют на оригинальные или совместимые детали. Воздушные и масляные фильтры очищают или заменяют, чтобы предотвратить попадание загрязнений в рабочую камеру насоса. Для обеспечения стабильной работы рекомендуется проводить плановые проверки раз в 1000–1500 часов эксплуатации, а полное разборное обслуживание с чисткой всех внутренних компонентов и заменой изношенных деталей — каждые 5000–7000 часов. Регулярное обслуживание позволяет избежать аварийных ситуаций и поддерживать эффективность работы оборудования.
Порядок сервисного обслуживания спиральных безмасляных вакуумных насосов
Основное внимание уделяется спиральным уплотнениям, которые обеспечивают герметизацию при сжатии газа. Регулярно проводится визуальный осмотр поверхностей спиралей на наличие механических повреждений, трещин и следов износа.
Межспиральные зазоры проверяются с использованием специальных шаблонов или измерительных приборов, так как их увеличение может привести к потере производительности. Важным этапом является очистка объема от отложений и загрязнений, которые могут образоваться при работе с загрязнёнными средами. Это выполняется вручную с использованием щадящих методов, рекомендованных производителем, чтобы избежать повреждения поверхностей.
Система охлаждения и уплотнения также требует регулярной проверки и обслуживания. Радиаторы и каналы воздушного охлаждения очищаются от пыли и грязи, чтобы предотвратить перегрев. Если насос оснащён системой водяного охлаждения, проверяется состояние шлангов, соединений и теплообменников на предмет утечек и засоров.
Уплотнительные элементы, такие как кольца и прокладки, осматриваются на герметичность и отсутствие повреждений, при необходимости заменяются. Для поддержания оптимальной производительности и продления срока службы насоса рекомендуется выполнять базовое обслуживание каждые 2000–3000 часов работы, а полное разборное обслуживание с проверкой всех ключевых компонентов — каждые 10 000–12 000 часов.

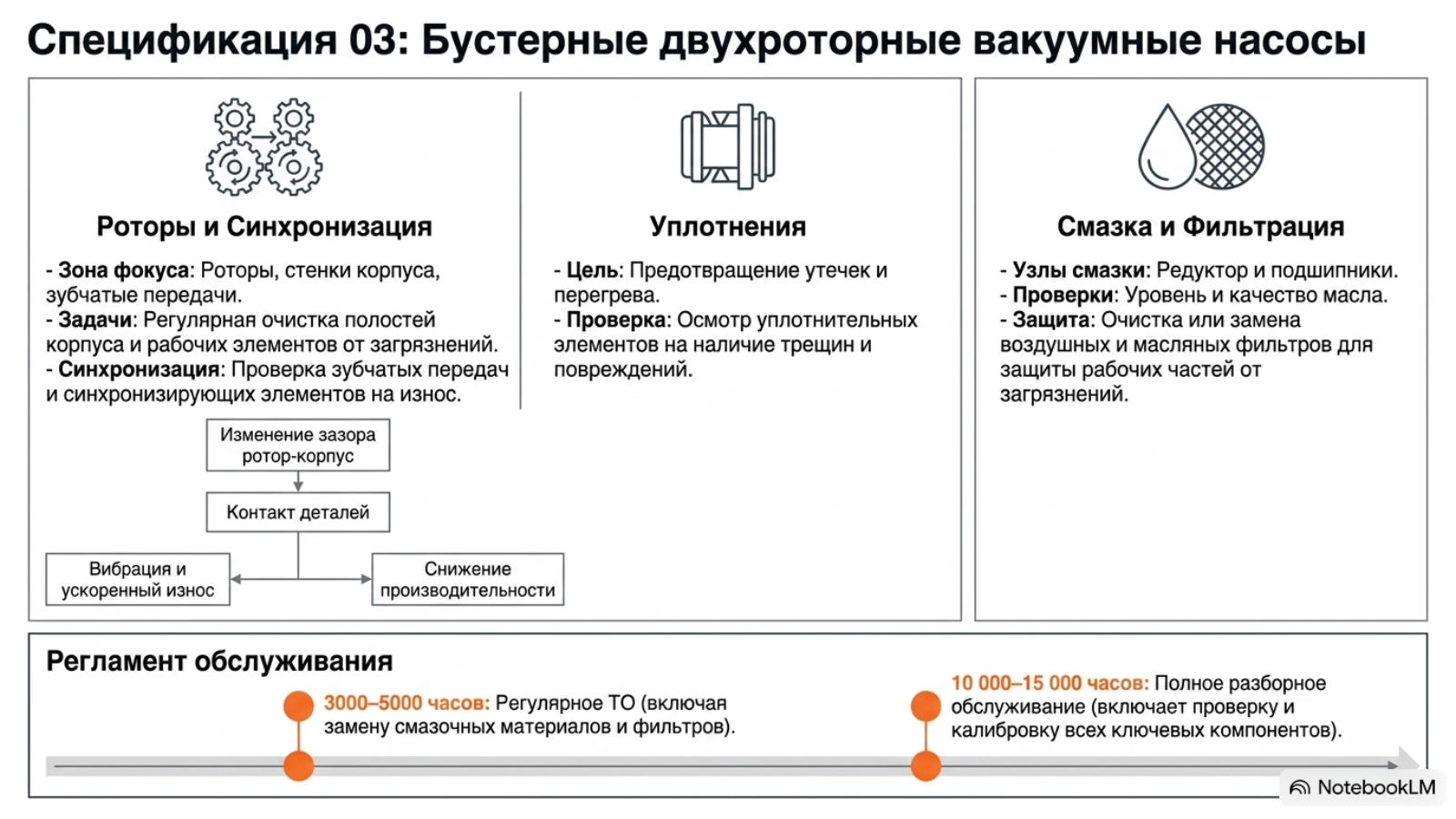

Регламент сервисного обслуживания бустерных двухроторных вакуумных насосов
Регламент включает регулярный осмотр состояния роторов и корпуса насоса. Особое внимание уделяется зазору между роторами и стенками корпуса, который должен соответствовать спецификациям производителя. Изменение зазора может привести к снижению производительности или контакту деталей, что вызывает вибрацию и ускоренный износ. Также проверяются зубчатые передачи и синхронизирующие элементы на предмет износа, чтобы обеспечить точную синхронизацию роторов. При необходимости изношенные детали заменяются. Кроме того, регулярно очищаются полости корпуса и рабочие элементы от загрязнений, которые могут снизить эффективность работы насоса.
Система уплотнений и смазки требует особого внимания для предотвращения утечек и перегрева. Уплотнительные элементы осматриваются на предмет трещин и повреждений, а при необходимости заменяются. Система смазки редуктора и подшипников проверяется на уровень и качество масла, при необходимости проводится его замена.
Воздушные и масляные фильтры очищаются или заменяются для предотвращения попадания загрязнений в рабочие части. Регулярное техническое обслуживание проводится каждые 3000–5000 часов работы, включая замену смазочных материалов и фильтров. Полное разборное обслуживание, включающее проверку и калибровку всех ключевых компонентов, рекомендуется проводить каждые 10 000–15 000 часов эксплуатации.
