Форвакуумный насос выбирают для определённого газа, диапазона давлений и рабочего цикла. Паспортная максимальная быстрота показывает лишь часть его возможностей. В испытательной установке результат определяют также магистраль, газовыделение изделия, режим выпуска и допустимая непрерывная нагрузка. Для гелиевого контроля отдельно оценивают восстановление фона после подачи пробного газа.

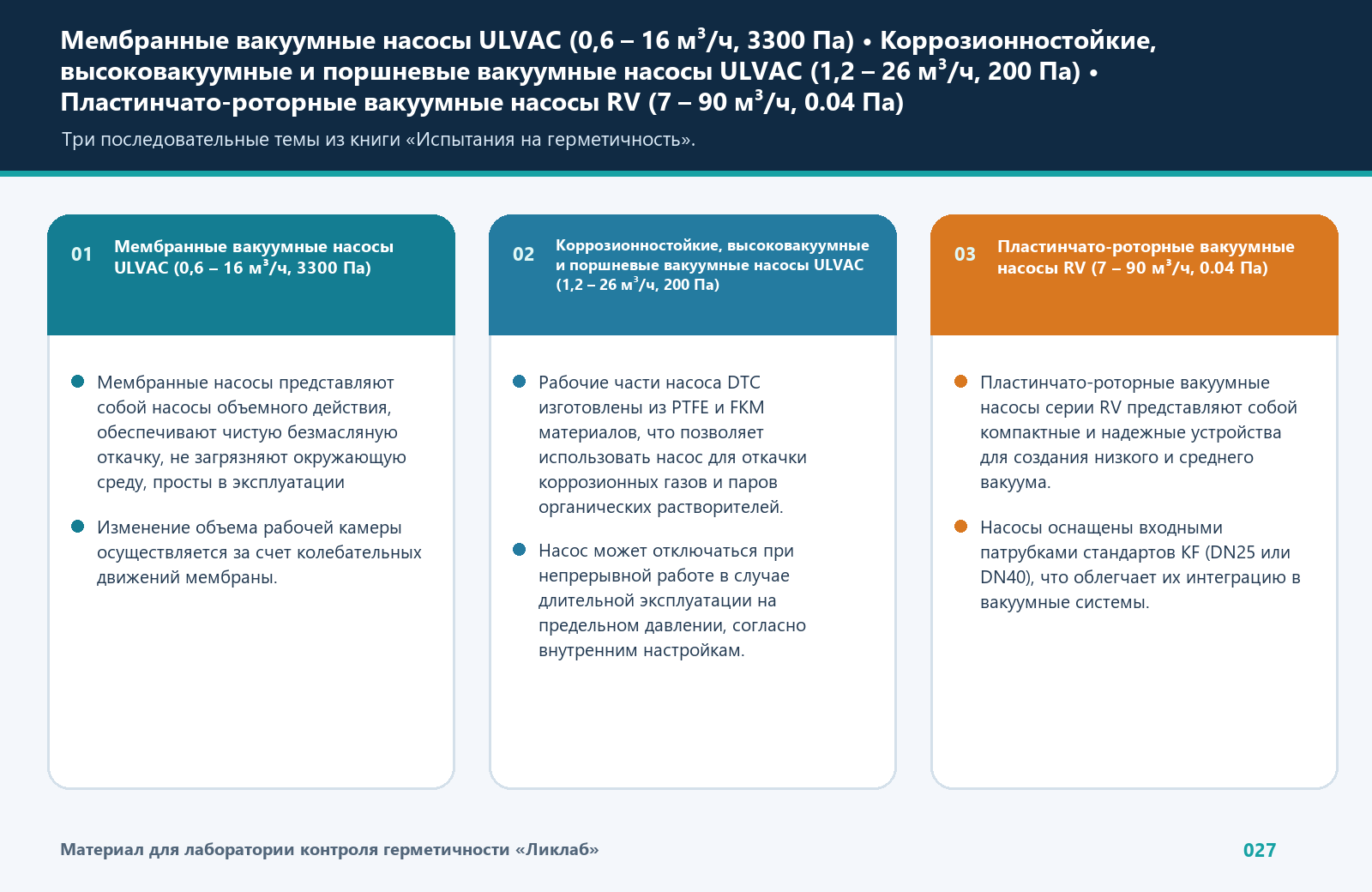

Как отличаются три конструкции
| Конструкция | Перенос газа | Что учитывать при выборе |
|---|---|---|
| Мембранная | Деформация мембраны изменяет объём камеры; клапаны задают направление потока | Число и соединение ступеней, достижимое давление, материалы мембраны и клапанов |
| Спиральная | Подвижная спираль совершает орбитальное движение относительно неподвижной; замкнутые полости перемещают и сжимают газ | Допустимые пары, частицы и обслуживание уплотняющих элементов, если они предусмотрены конструкцией |

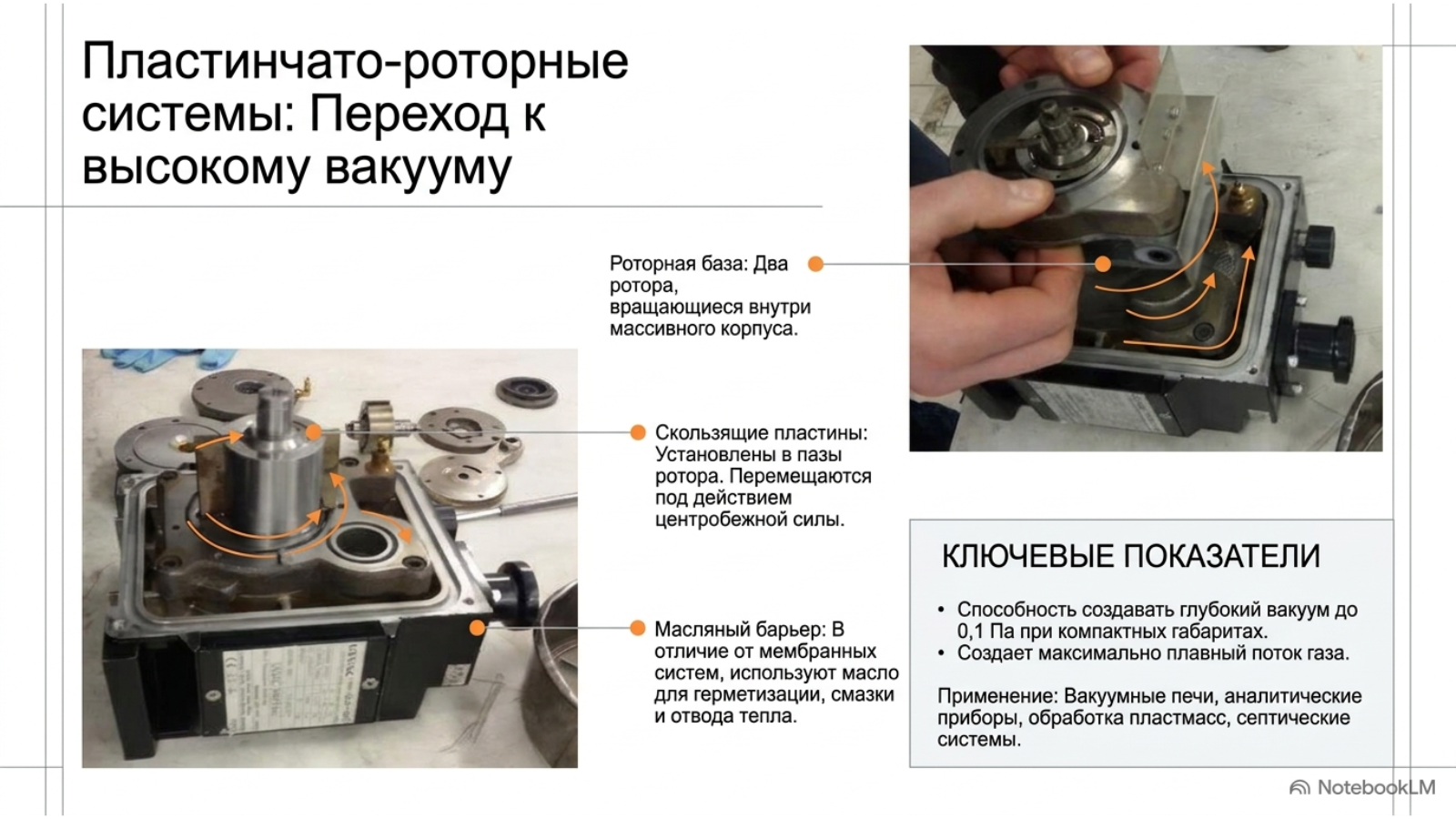

| Пластинчато-роторная | Эксцентричный ротор и подвижные пластины изменяют объёмы рабочих полостей | Одно- или двухступенчатое исполнение, масло, газобалласт, обратный перенос и выпуск |
Сухое исполнение означает отсутствие масла как рабочей уплотняющей жидкости в газовой полости. Оно не исключает смазку в приводе, частицы износа и загрязнение присоединённых шлангов. Коррозионностойкость и пригодность для растворителей нельзя приписывать всему типу насоса: их проверяют по составу контактирующих материалов и руководству модели.

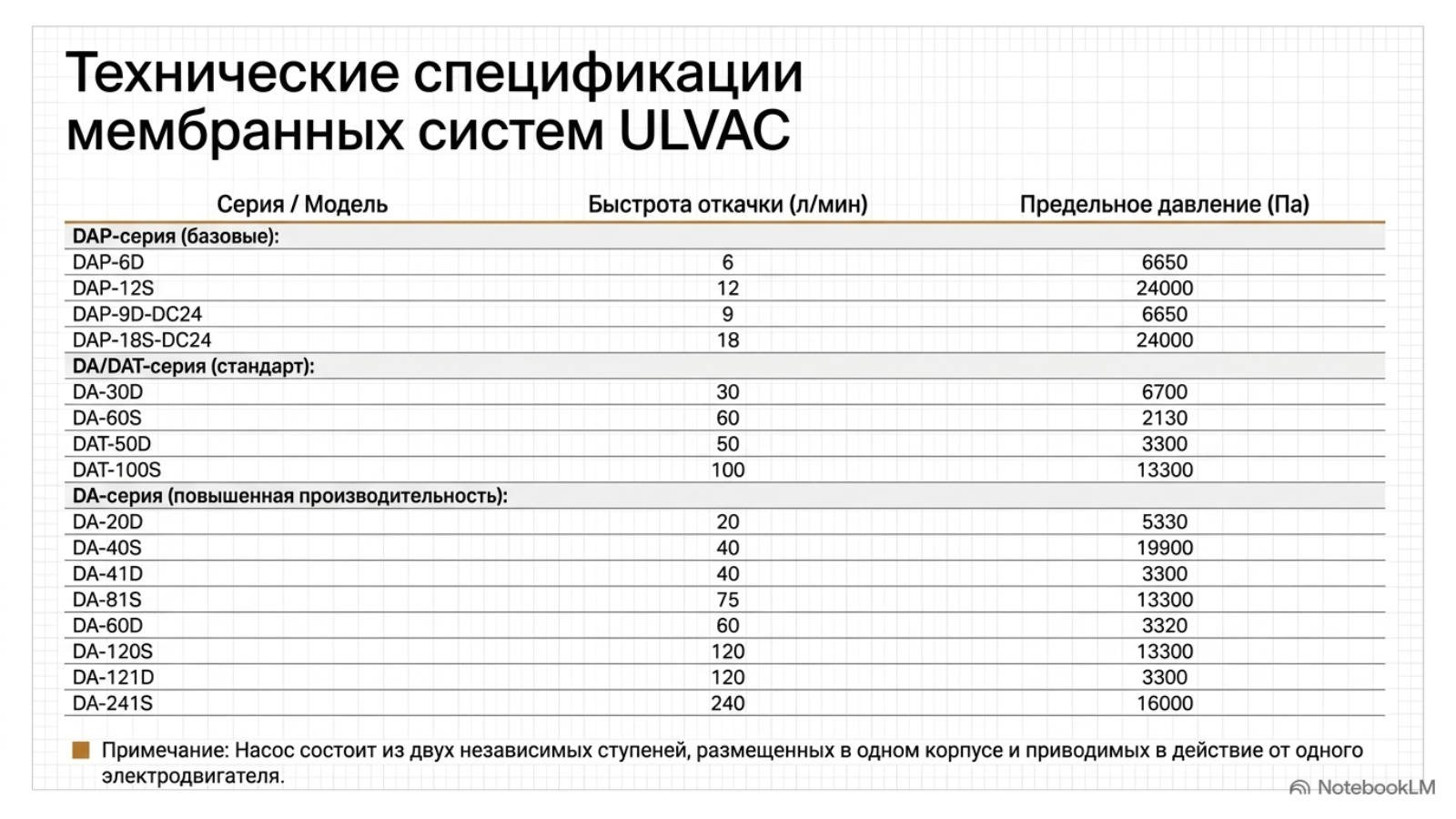

Мембранный насос: пример чтения характеристики

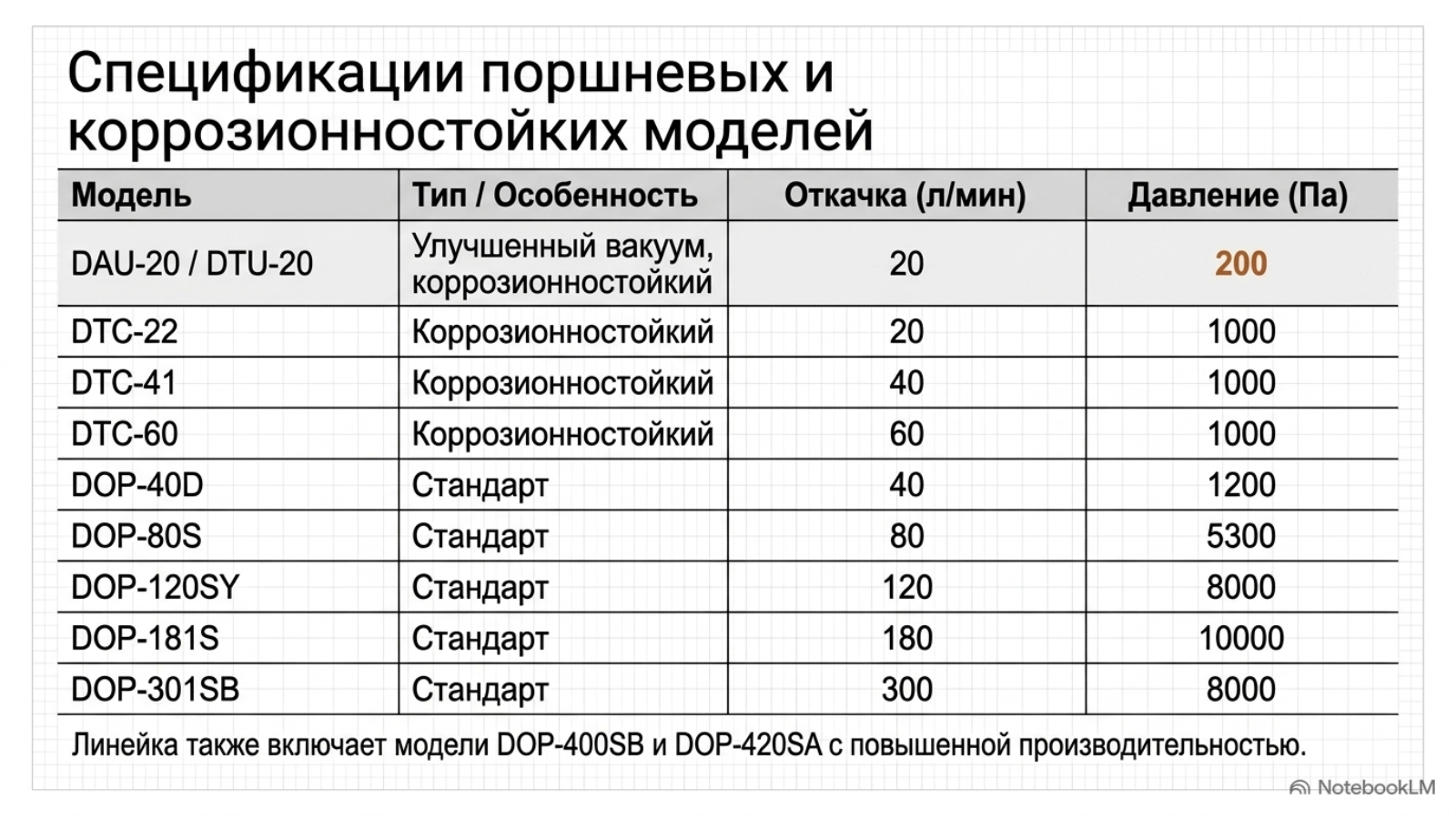

В исполнениях ULVAC DAU-20D и DTU-20D при частоте питания 50 Гц указана фактическая быстрота 20 л/мин, при 60 Гц — 23 л/мин; предельное давление составляет 200 Па. Это отдельные характеристики. Нельзя считать, что насос продолжает откачивать с указанной быстротой при достижении своего предельного давления.
| Условие | Каталожная величина | Как использовать |
|---|---|---|
| 50 Гц | 20 л/мин = 1,20 м³/ч | Сверять с кривой быстроты в рабочем диапазоне |
| 60 Гц | 23 л/мин = 1,38 м³/ч | Не переносить на режим питания 50 Гц |
| Предельное давление | 200 Па | Сопоставлять с требованием следующей ступени при фактической нагрузке |
Химическая стойкость DTU и обычное исполнение DAU не делают их полностью взаимозаменяемыми. Проверяют ограничения по среде, длительной работе около атмосферного давления, частицам и влаге. Для предварительной поддержки турбомолекулярного насоса одного значения 200 Па недостаточно: нужно подтвердить допустимое давление на его выпуске при требуемом потоке.
Быстрота у изделия: расчёт влияния линии
S — быстрота насоса, C — проводимость соединительного тракта для рассматриваемого газа и режима; все величины выражают в одинаковых единицах объёма в секунду. Модель предполагает линейную связь потока с перепадом давления, стационарный режим и пренебрежимо малое влияние предельного давления. Для меняющейся проводимости и S(p) рассчитывают рабочую точку по соответствующим характеристикам.
При S = 6 л/с и C = 3 л/с у изделия получается 2 л/с. Удвоение быстроты насоса до 12 л/с увеличит результат лишь до 2,4 л/с — на 20 %. Если вместо этого сохранить насос 6 л/с, но повысить проводимость до 6 л/с, результат составит 3 л/с. Поэтому короткий и достаточно широкий тракт может дать больший эффект, чем замена насоса.
Обозначение KF задаёт присоединение, а не проводимость всей линии. Учитывают фактический внутренний диаметр, длину, изгибы, гофры, клапаны и фильтры. Сопротивление загрязняющегося фильтра изменяется во время эксплуатации.
Почему влажный объект откачивается медленно
В начале цикла удаляется газ из свободного объёма. Затем скорость снижения давления может определяться выходом воды из пор, изоляции и поверхностных слоёв. Экспоненциальная оценка времени по объёму и постоянной быстроте перестаёт описывать такой процесс: газовая нагрузка сама меняется со временем и температурой.
В маслозаполненном насосе водяной пар может конденсироваться при сжатии и образовывать эмульсию. Предусмотренный газобалласт вводит дополнительный газ в рабочую камеру и позволяет вывести пар до его конденсации в допустимых условиях. Насос должен находиться в установленном тепловом режиме, а паровая нагрузка — укладываться в допустимую. Открытие газобалласта обычно ухудшает достижимое предельное давление.
Каплеотделитель защищает от жидкости, пылевой фильтр — от частиц, ловушка или конденсатор — от определённой паровой нагрузки, маслоотделитель на выпуске — от аэрозоля. Эти устройства не заменяют друг друга. После влажного цикла проводят предусмотренную руководством очистку или продувку. Произвольный нагрев насоса сверх допустимого режима не является способом увеличить его паропроизводительность.
Когда нужна другая насосная группа
При большой паровой нагрузке рассматривают сухую винтовую ступень с подходящими тепловым режимом, продувкой и защитой от жидкости. При необходимости увеличить быстроту в согласованном диапазоне применяют бустер Рутса. Газ проходит последовательные ступени; их номинальные быстроты не складывают. Проверяют межступенчатое давление, перепад на бустере, нагрузку двигателя и охлаждение.
Для высокого вакуума добавляют турбомолекулярную ступень, оценивая быстроту и степень сжатия по нужному газу, допустимый поток и форвакуум. Быстрое получение низкого полного давления ещё не гарантирует низкого гелиевого фона. Если дополнительный насос отбирает часть гелия мимо течеискателя, чувствительность подтверждают внешней контрольной течью в рабочей схеме.
Проверка в составе испытательного поста
| Этап | Что регистрировать |
|---|---|
| Пустая чистая система | Время достижения контрольных давлений, температуру, фон и состояние клапанов |
| Представительная нагрузка | Кривую давления, количество и состояние изделий, газобалласт или продувку |
| Подача контрольной течи | Амплитуду и время отклика при рабочей дополнительной откачке |
| Повтор после напуска | Время восстановления, повторяемость цикла и остаточный фон |
| Остановка | Срабатывание штатной защиты от обратного потока и допустимое состояние выпуска |
Сравнение выполняют при одинаковых начальных условиях. Если пустая система работает нормально, а изделие резко удлиняет цикл, сначала исследуют влагу, газовыделение и плохо сообщающиеся полости. Если ухудшились оба режима, проверяют насос, масло или уплотняющие элементы, арматуру и герметичность тракта. Такой подход помогает выбрать действие по причине задержки, а не по одному паспортному числу.
