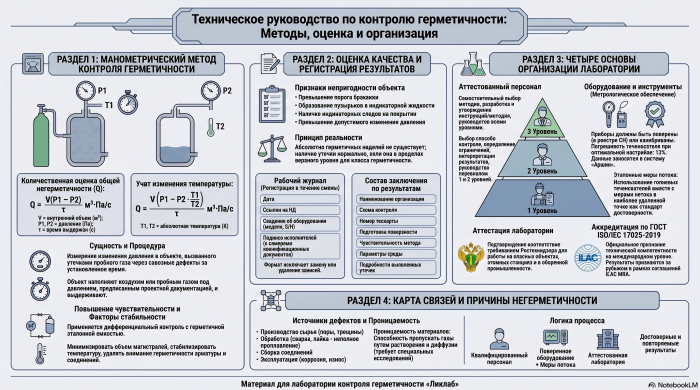

Подробная техническая презентация

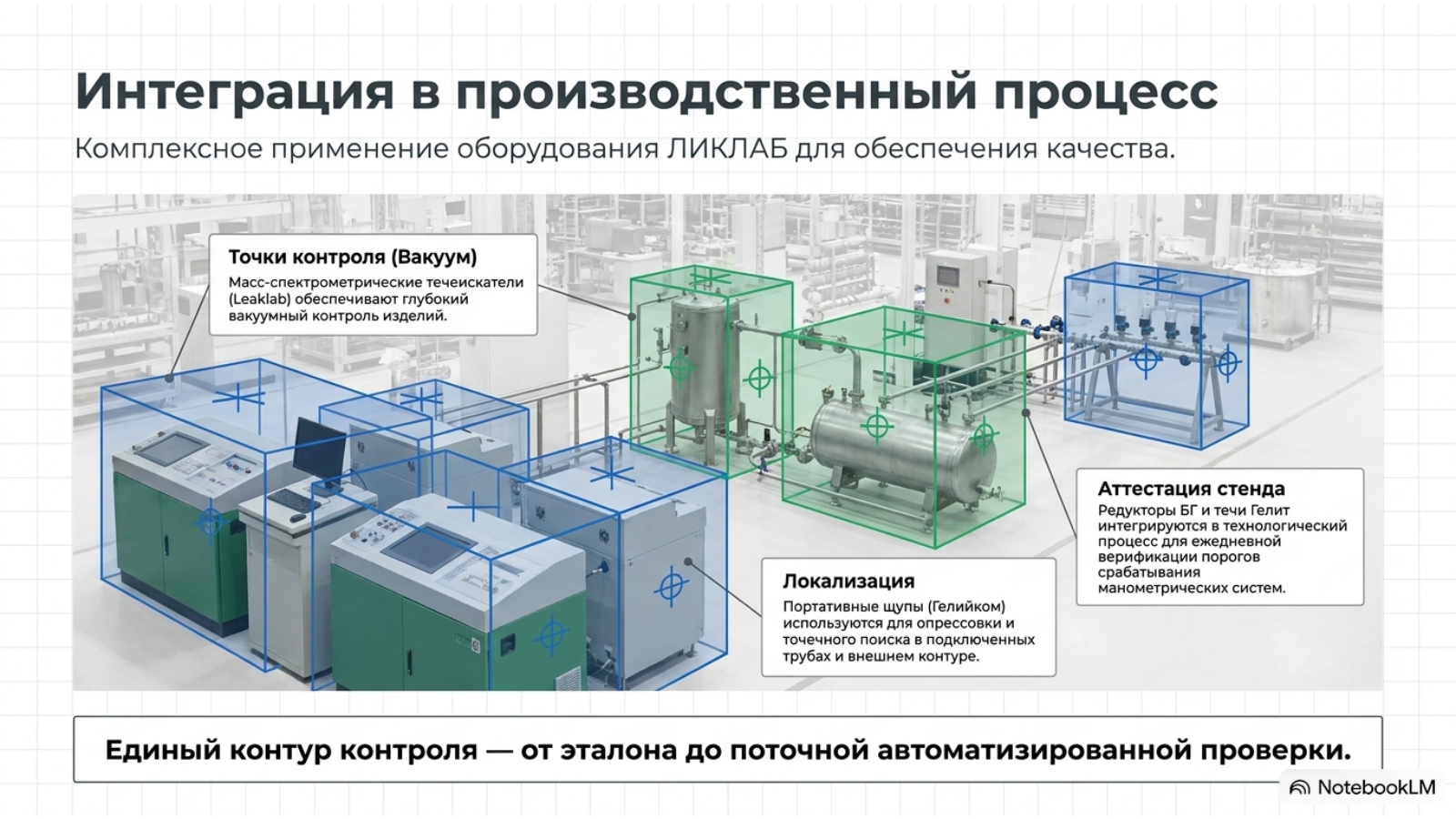

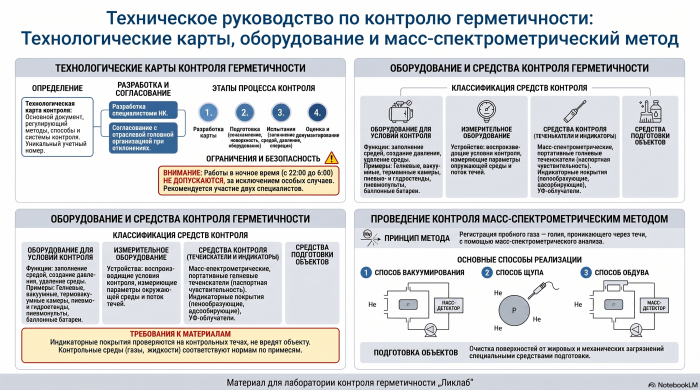

Технические слайды на белом фоне дополняют материал схемами, таблицами, последовательностями процессов и ключевыми параметрами.

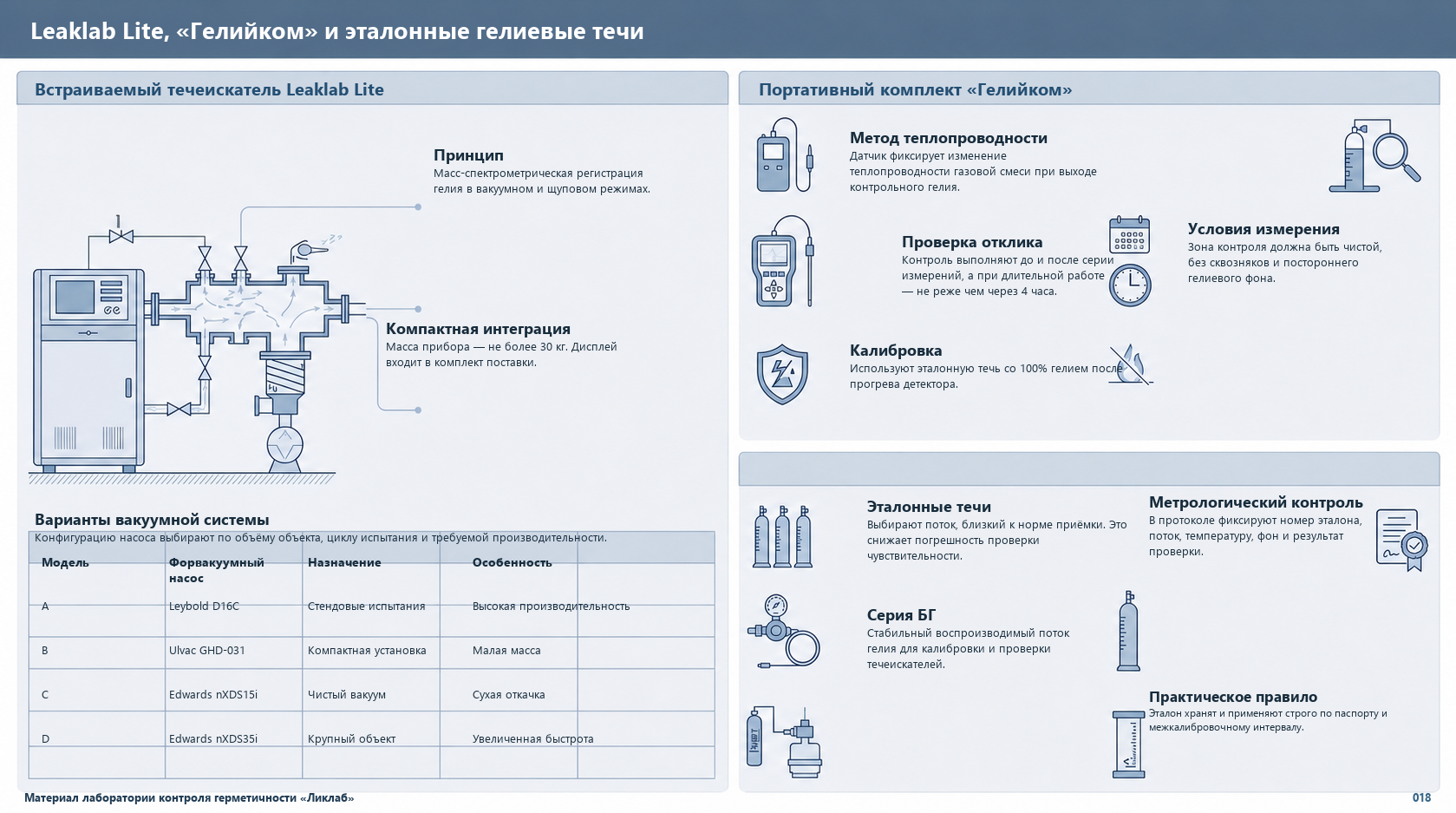

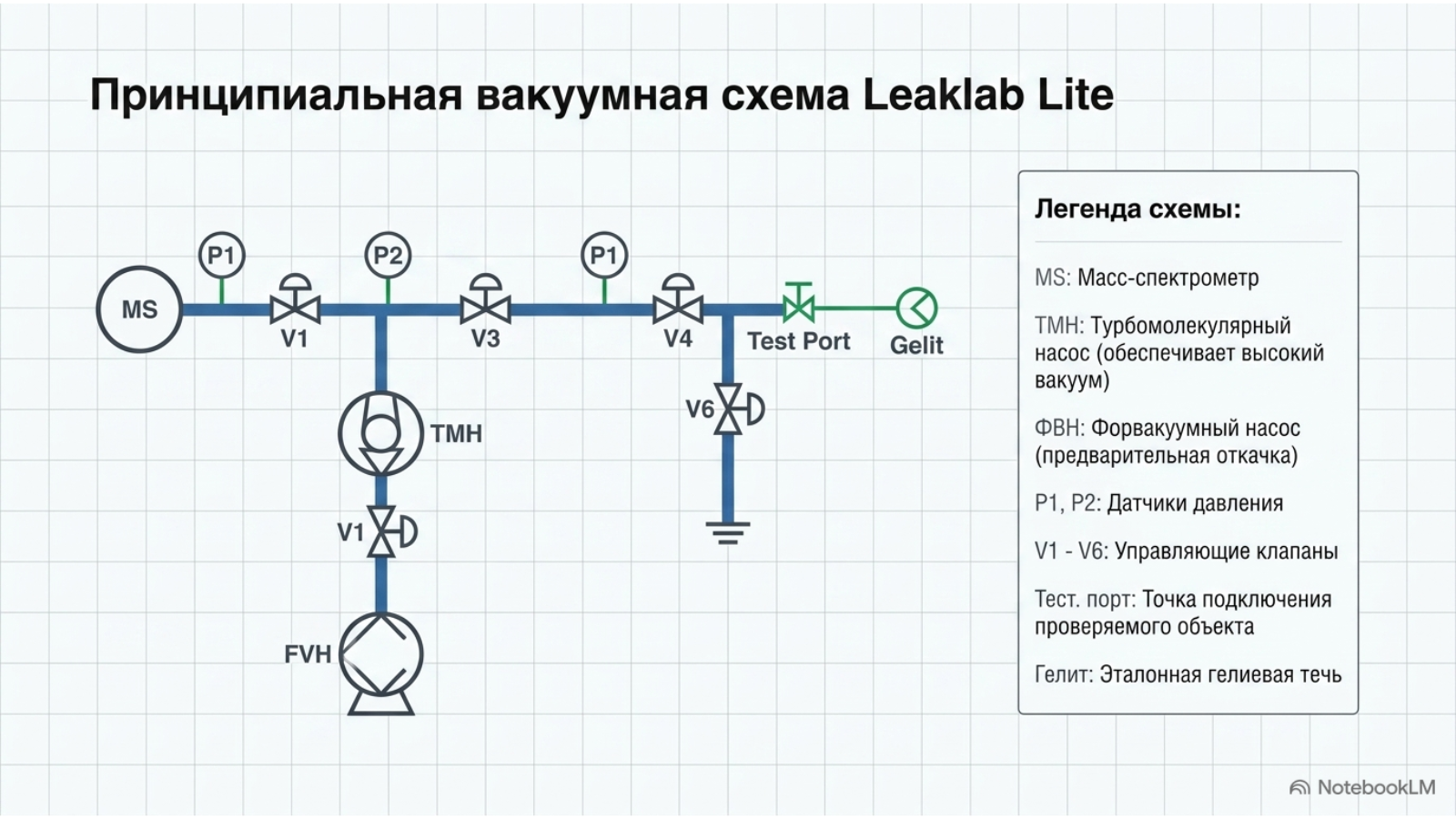

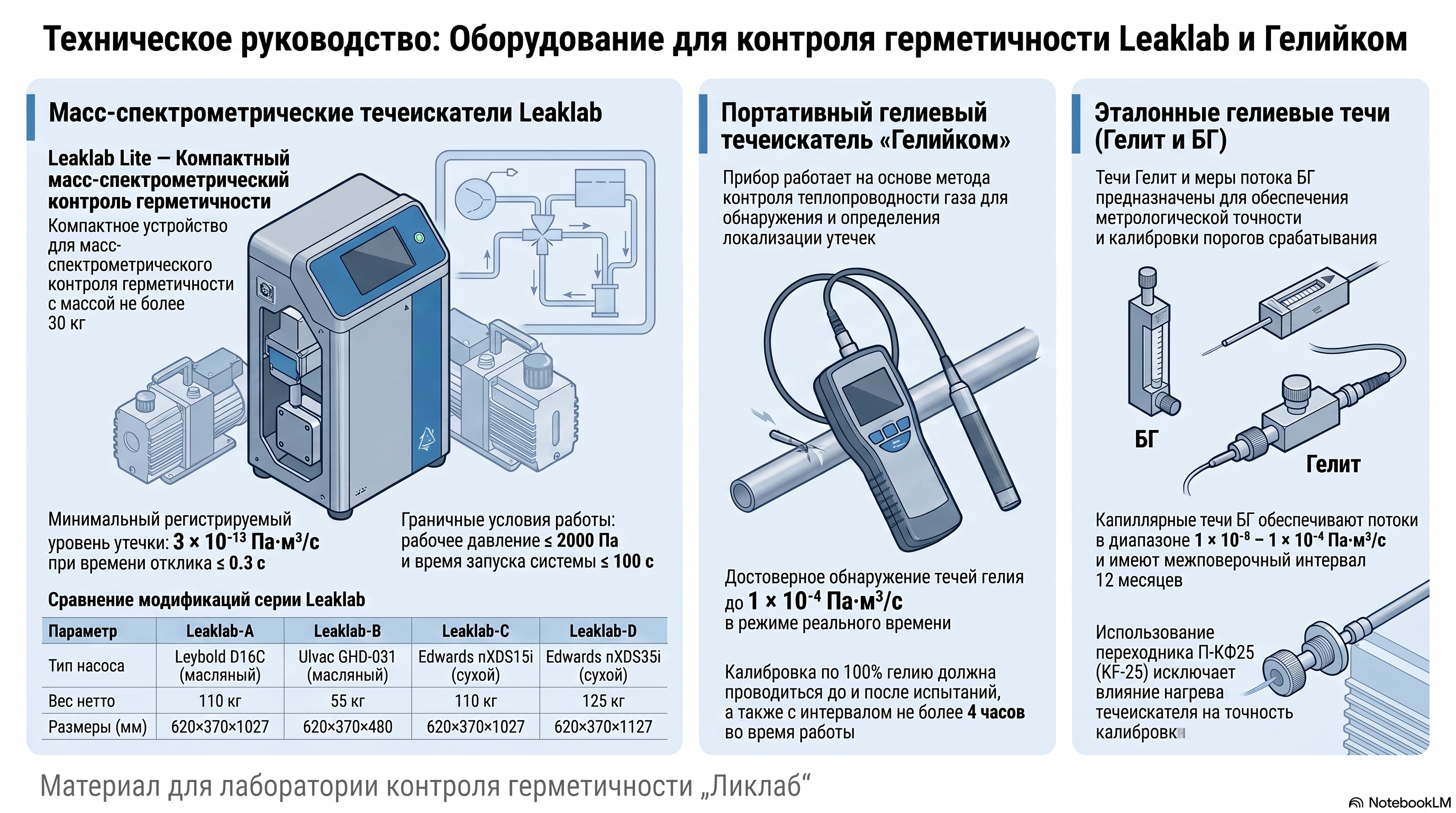

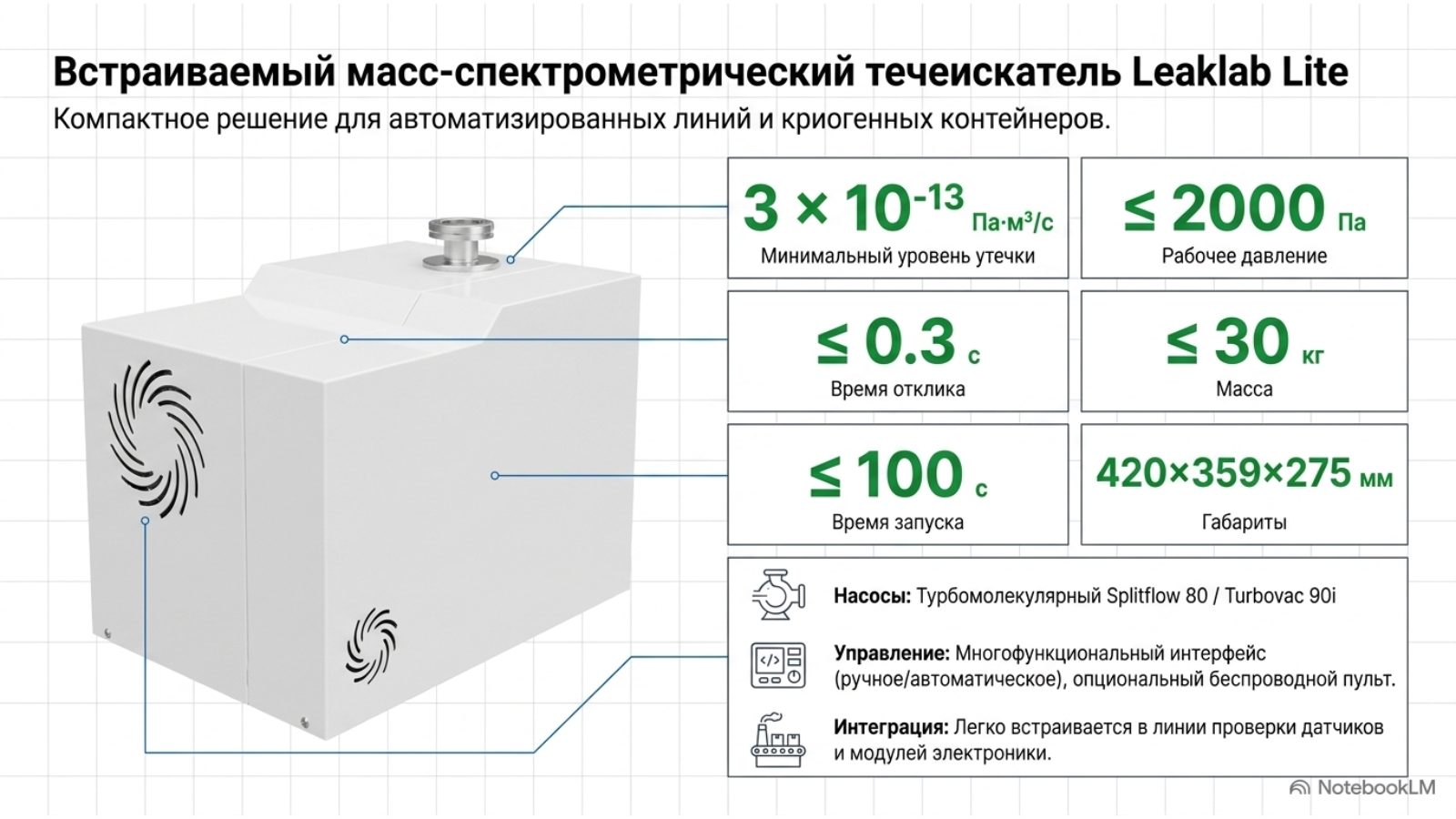

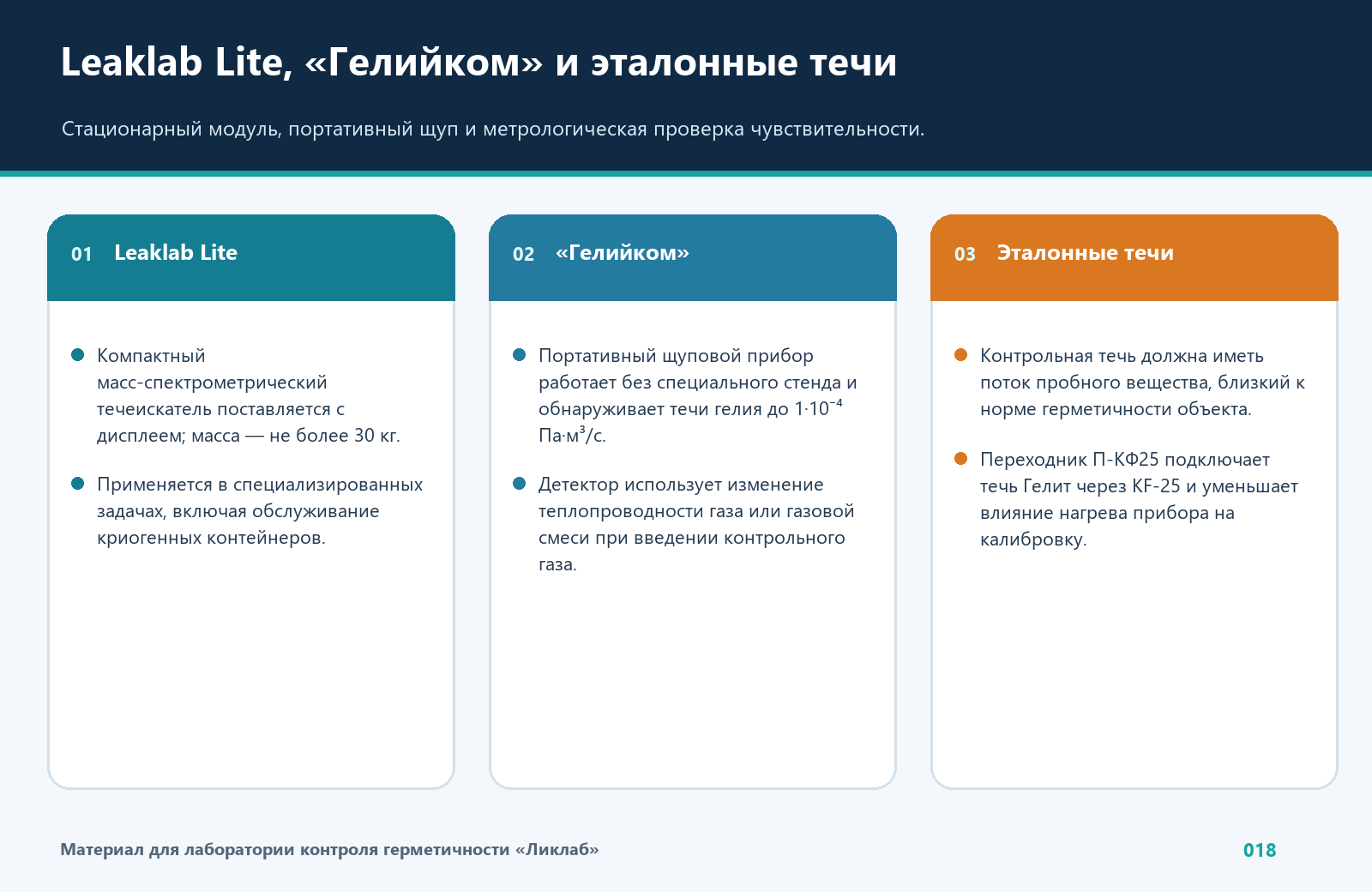

Встраиваемый масс-спектрометрический течеискатель Leaklab Lite
Течеискатель Leaklab Lite представляет собой компактное и высокотехнологичное устройство, разработанное для реализации масс-спектрометрического метода контроля.
Он сочетает в себе небольшие размеры и высокую чувствительность, что делает его идеальным для задач, связанных с тестированием герметичности в различных промышленных и технологических сферах.
Leaklab Lite подходит для различных специализированных задач. Масса течеискателя – не более 30 кг. Дисплей идет в комплекте с прибором.
Обслуживание криогенных контейнеров: Устройство помогает проверять герметичность при работе с контейнерами, использующимися для хранения и транспортировки сжиженных газов.
Автоматизированная проверка малогабаритных устройств: Течеискатель легко интегрируется в автоматизированные линии для тестирования герметичности компактных устройств, таких как датчики, модули электроники и другие изделия.
| № | Характеристика | Описание |
|---|---|---|
| 1 | Минимальный детектируемый уровень утечки | 3 × 10⁻¹³ Па·м³/с |
| 2 | Диапазон отображения | От 1 × 10⁻² до 1 × 10⁻¹³ Па·м³/с |
| 3 | Быстрое время отклика | ≤ 0.3 с |
| 4 | Время запуска | ≤ 100 с |
| 5 | Рабочее давление | ≤ 2000 Па |
| 6 | Турбомолекулярный насос | Splitflow 80 / Turbovac 90i, обеспечивающий высокую точность и надежность |
| 7 | Компактные размеры | 420×359×275 мм |
| 8 | Возможность использования беспроводного управления | Опционально: беспроводной пульт и система управления |
| 9 | Многофункциональный интерфейс | Поддержка ручного и автоматического управления |
| 10 | Универсальность | Подходит для различных отраслей, включая аэрокосмическую, медицину, вакуумное оборудование и др. |

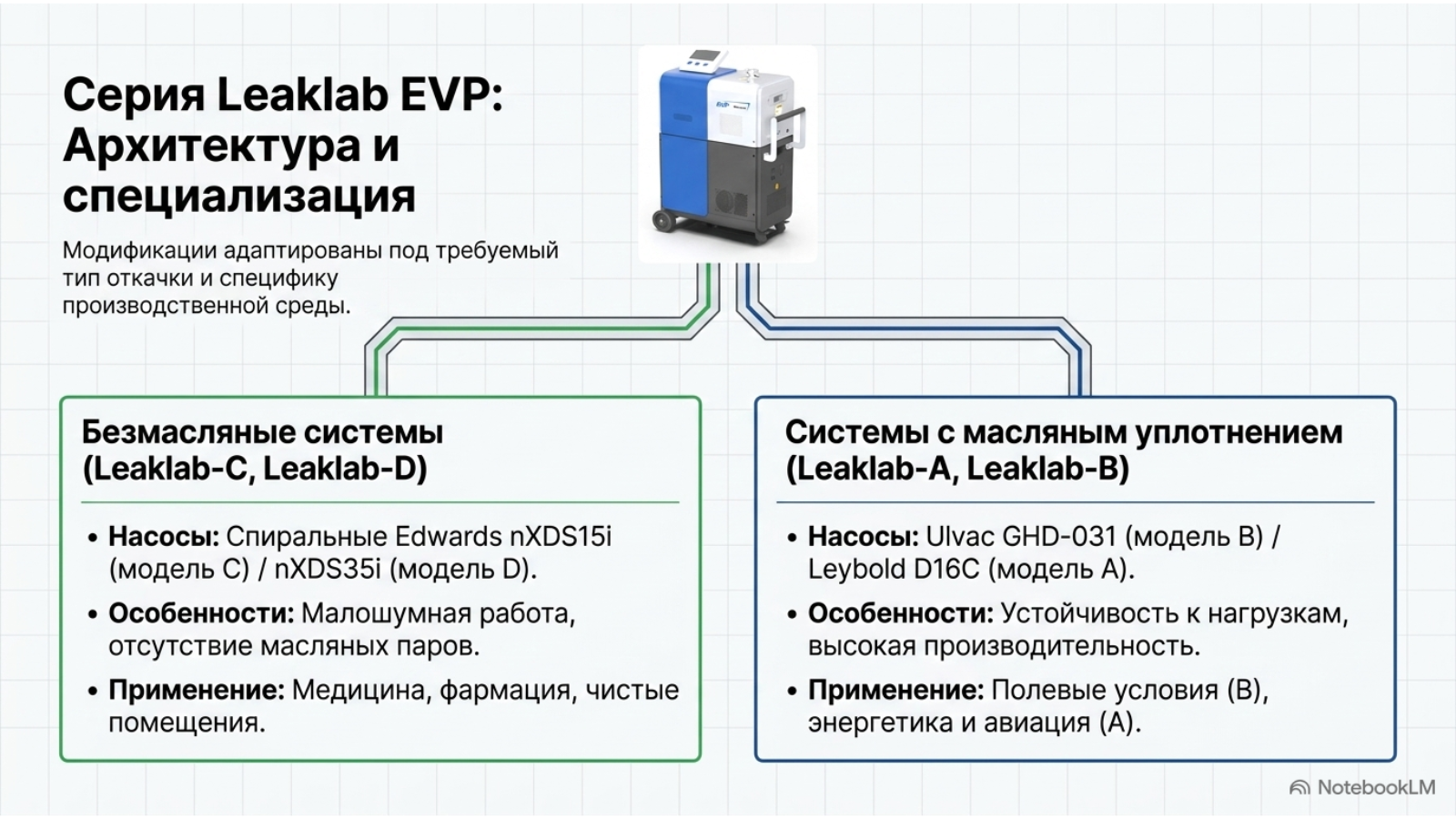

Масс-спектрометрические течеискатели EVP
Течеискатели серии Leaklab представлены в нескольких модификациях, адаптированных для различных задач контроля герметичности. Leaklab-D и Leaklab-C — это безмасляные модели, оснащенные надежными спиральными насосами Edwards nXDS35i и nXDS15i соответственно.
Эти приборы идеально подходят для задач, требующих высокой чистоты рабочей среды, таких как медицинская и фармацевтическая промышленность, благодаря отсутствию риска загрязнения масляными парами. Они обеспечивают высокую производительность и малошумную работу, а также легко интегрируются в сложные производственные процессы.
Компактные модели Leaklab-B и Leaklab-A ориентированы на решения, требующие мобильности и компактности. Leaklab-B оснащен масляным насосом Ulvac GHD-031, что делает его оптимальным для использования в полевых условиях, где важна надежность и устойчивость к нагрузкам.
Leaklab-A, в свою очередь, оснащен более мощным масляным насосом Leybold D16C, что делает его идеальным для задач, где требуется высокая производительность при проверке крупного оборудования, например, в энергетике и авиационной отрасли.
Все модели серии поддерживают интеграцию с внешними датчиками и периферийным оборудованием, что расширяет их функциональность и сферу применения.

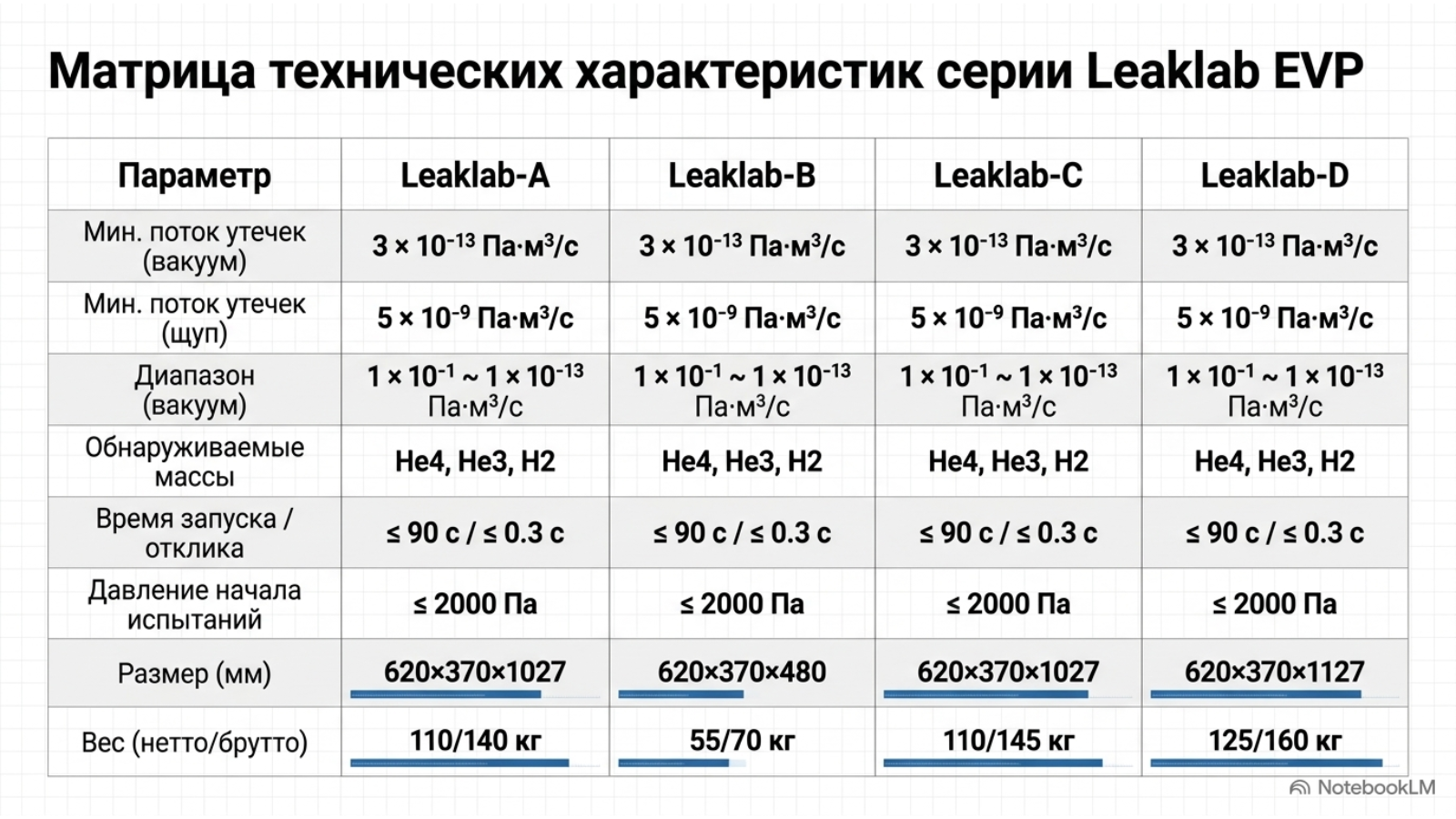

| Параметр | Leaklab-A | Leaklab-B | Leaklab-C | Leaklab-D |
|---|---|---|---|---|
| Минимальный достоверно регистрируемый поток утечек | 3 × 10⁻¹³ Па∙м³/с | 3 × 10⁻¹³ Па∙м³/с | 3 × 10⁻¹³ Па∙м³/с | 3 × 10⁻¹³ Па∙м³/с |
| Диапазон отображения потока утечек в вакууме | 1 × 10⁻¹ ~ 1 × 10⁻¹³ Па∙м³/с | 1 × 10⁻¹ ~ 1 × 10⁻¹³ Па∙м³/с | 1 × 10⁻¹ ~ 1 × 10⁻¹³ Па∙м³/с | 1 × 10⁻¹ ~ 1 × 10⁻¹³ Па∙м³/с |
| Минимальный достоверно регистрируемый поток утечек для щупа | 5 × 10⁻⁹ Па∙м³/с | 5 × 10⁻⁹ Па∙м³/с | 5 × 10⁻⁹ Па∙м³/с | 5 × 10⁻⁹ Па∙м³/с |
| Диапазон потока утечек для щупа | 1 × 10⁻¹ ~ 1 × 10⁹ Па∙м³/с (ноль) | 1 × 10⁻¹ ~ 1 × 10⁹ Па∙м³/с (ноль) | 1 × 10⁻¹ ~ 1 × 10⁹ Па∙м³/с (ноль) | 1 × 10⁻¹ ~ 1 × 10⁹ Па∙м³/с (ноль) |
| Обнаруживаемые массы | He4, He3, H2 | He4, He3, H2 | He4, He3, H2 | He4, He3, H2 |
| Время запуска | ≤ 90 секунд | ≤ 90 секунд | ≤ 90 секунд | ≤ 90 секунд |
| Время отклика | ≤ 0.3 секунды | ≤ 0.3 секунды | ≤ 0.3 секунды | ≤ 0.3 секунды |
| Давление для начала испытаний | ≤ 2000 Па | ≤ 2000 Па | ≤ 2000 Па | ≤ 2000 Па |
| Напряжение | 100-120 В / 60 Гц, 200-240 В / 50 Гц | 100-120 В / 60 Гц, 200-240 В / 50 Гц | 100-120 В / 60 Гц, 200-240 В / 50 Гц | 100-120 В / 60 Гц, 200-240 В / 50 Гц |
| Рабочая среда | Температура: 5-45°C, Влажность: ≤ 80% | Температура: 5-45°C, Влажность: ≤ 80% | Температура: 5-45°C, Влажность: ≤ 80% | Температура: 5-45°C, Влажность: ≤ 80% |
| Языки интерфейса | Русский / Английский | Русский / Английский | Русский / Английский | Русский / Английский |
| Единицы отображения | Па∙м³/с, мбар∙л/с, атм∙см³/с, Торр∙л/с, ppm | Па∙м³/с, мбар∙л/с, атм∙см³/с, Торр∙л/с, ppm | Па∙м³/с, мбар∙л/с, атм∙см³/с, Торр∙л/с, ppm | Па∙м³/с, мбар∙л/с, атм∙см³/с, Торр∙л/с, ppm |
| Размер, мм | 620×370×1027 | 620×370×480 | 620×370×1027 | 620×370×1127 |
| Вес (нетто/брутто) | 110/140 кг | 55/70 кг | 110/145 кг | 125 кг/160 кг |

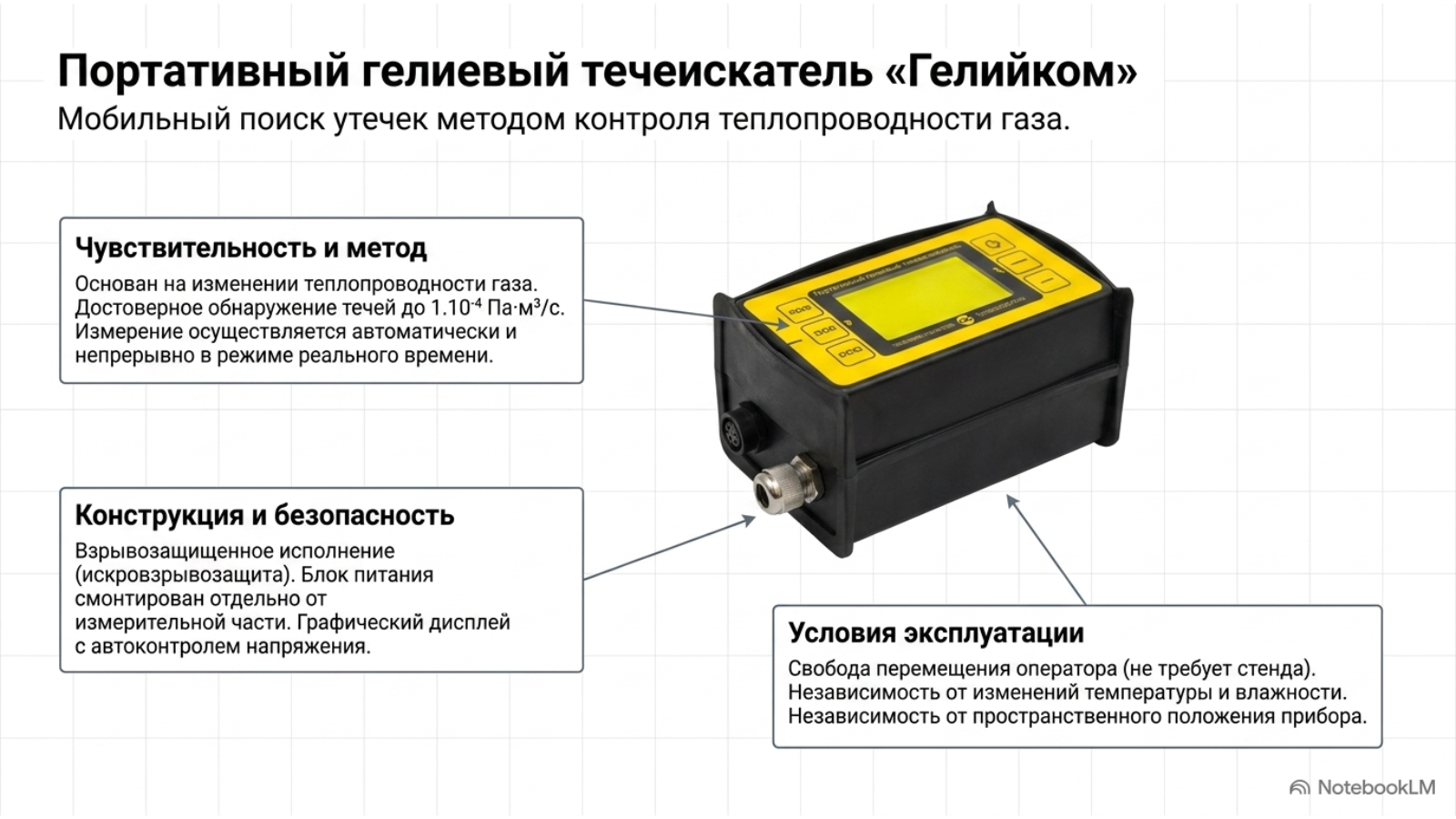

Портативный гелиевый течеискатель «Гелийком»
Применение портативных щуповых гелиевых течеискателей предоставляет дополнительные преимущества и удобства при контроле герметичности. Портативные щуповые гелиевые течеискатели компактные и легкие, что позволяет оператору свободно перемещаться и проводить контроль герметичности в разных местах. Они не требуют установки на специальном стенде или системе, поэтому могут быть использованы в любом месте, где необходимо провести проверку.
Портативные щуповые гелиевые течеискатели обладают высокой чувствительностью и точностью, по сравнению с течеискателями на другие газы. Они способны достоверно обнаруживать течи гелия до 1.10-4 Па.м3/с, что позволяет оперативно выявить проблемы с герметичностью и принять необходимые меры.
Портативные щуповые гелиевые течеискатели обеспечивают быстрый и надежный контроль. Они могут быть использованы для мгновенного обнаружения течей гелия в режиме реального времени, так как применяемые щупы имеют малую длину. Приборы обладают простым и удобным интерфейсом, что делает их использование доступным для широкого круга специалистов. Оператор может легко настроить и сконфигурировать прибор, а также получить надежные результаты контроля герметичности.
Речь идет о методе испытания методом контроля теплопроводности газа, который используется для обнаружения и определения местоположения утечек газа. Комплект для поиска течей «Гелийком» содержит детектор концентрации газа, работающий на основе изменения теплопроводности газа или газовой смеси при введении контрольного газа в область утечки.

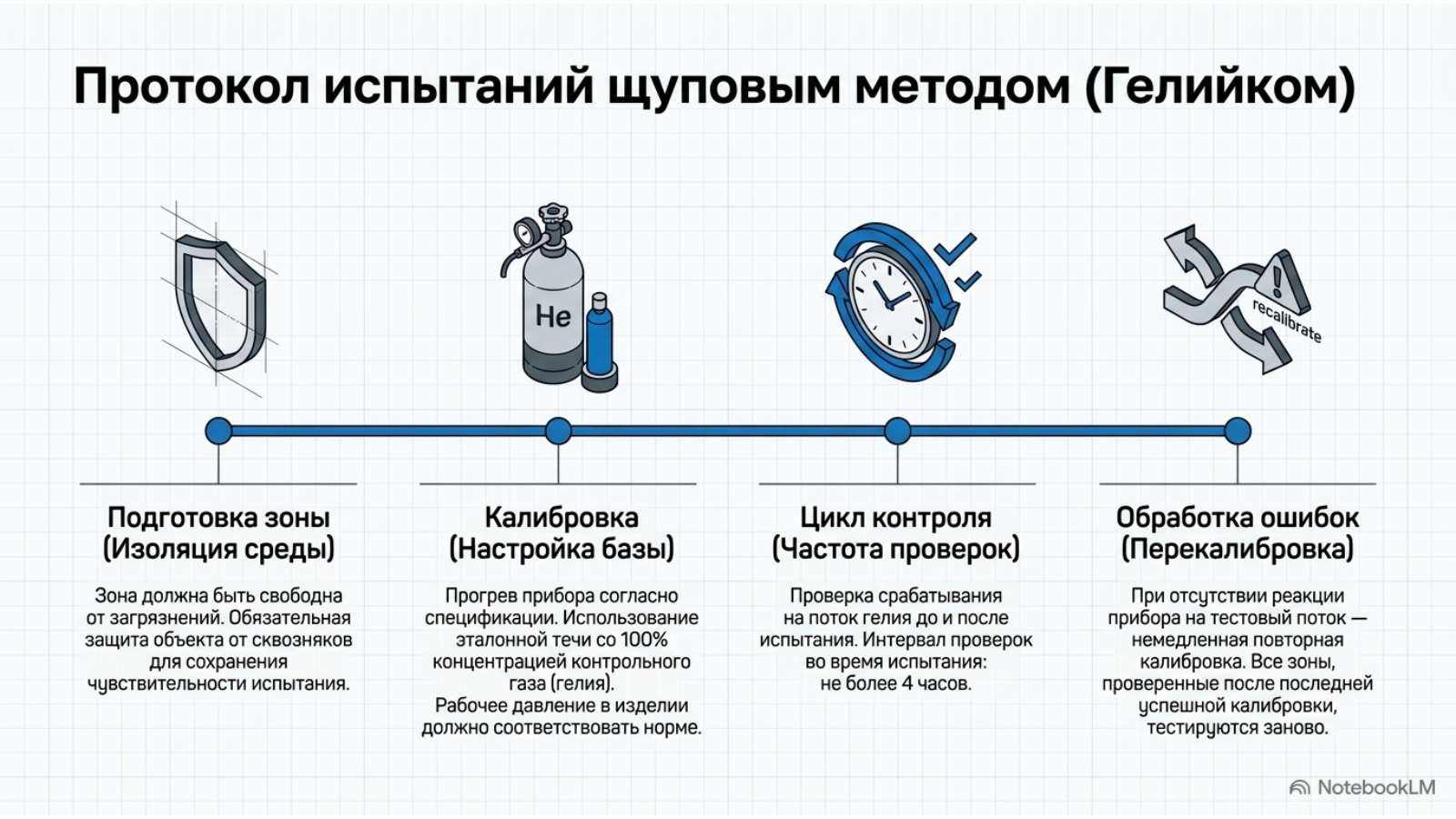

Для проведения этого испытания существуют определенные требования, которые должны быть выполнены. Эти требования включают в себя указанный порог браковки, концентрацию контрольного газа, испытательное давление, время выдержки, характеристики щупа, датчик давления контрольного газа, проверку чувствительности и иные критерии приемки/отбраковки.
Проверка производится при рабочем давлении в изделии. Для калибровки системы используется калибровочный имитатор утечки с 100% концентрацией контрольного газа. Время обнаружения утечки из стандартной утечки должно быть отмечено во время калибровки системы и желательно, чтобы оно было как можно короче для точного определения обнаруженной утечки. Допускается проверка срабатывания течеискателя от потока 100% гелия.
Взрывозащищённый комплект для поиска течей «Гелийком» предназначен для проверки наличия утечек гелия в любых системах (при опрессовке труб), включая системы теплых полов, системы полива и орошения, системы снеготаяния и т.п. На работоспособность течеискателя не оказывает влияние изменение температуры и относительной влажности окружающей среды в диапазоне рабочих условий, а также изменение его пространственного положения при работе.
Течеискатель выполнен в виде малогабаритного прибора и предназначен для измерения концентрации в воздухе гелия. Информация о текущей концентрации гелия в окружающем воздухе отображается на графическом дисплее. Измерение концентраций газов осуществляется автоматически и непрерывно. Блок питания с элементами искровзрывозащиты смонтирован отдельно от измерительной части прибора. В газоанализаторе предусмотрен автоматический контроль напряжения питания с сигнализацией в случае разряда.
Контрольный газ. Достигаемая чувствительность зависит от относительных различий теплопроводности газов (т.е. фонового воздуха (воздуха, используемого для нулевого установления прибора) и отобранного воздуха (воздуха, содержащего контрольный газ) в области утечки. Прибор настроен на работу с гелием.
Калибровочный эталон. Должен использоваться калибровочный норматив утечки (эталонная течь) с использованием 100% контрольного газа. Детектор должен быть включен и прогрет в течение минимального времени, указанного производителем, перед калибровкой.
Частота и чувствительность. Если не указано иное, срабатывание течеискателя на поток гелия должно быть определено до и после испытания и через интервалы не более 4 часов во время испытания. Во время проверки калибровки, если отклонение сигнала, звуковая сигнализация или индикаторная лампа указывают на то, что детектор не может обнаружить поток гелия, инструмент должен быть откалиброван повторно, и области, протестированные после последней удовлетворительной проверки калибровки, должны быть протестированы повторно.
Место испытания. Зона испытания должна быть свободна от загрязнений, которые могут помешать испытанию или дать ошибочные результаты.
Компонент, который должен быть протестирован, должен, если возможно, быть защищен от сквозняков или находиться в месте, где сквозняки не уменьшат необходимую чувствительность испытания.

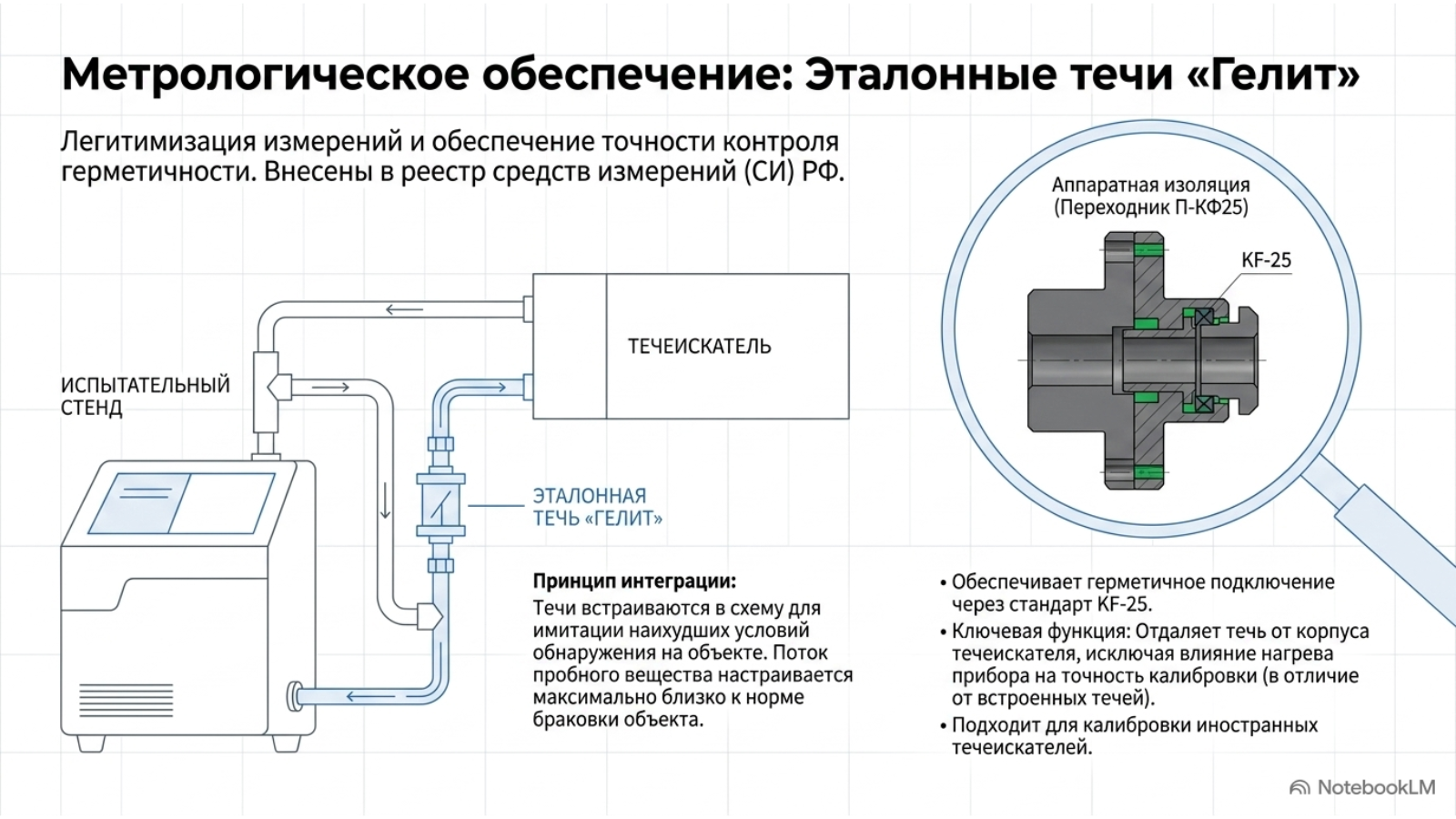

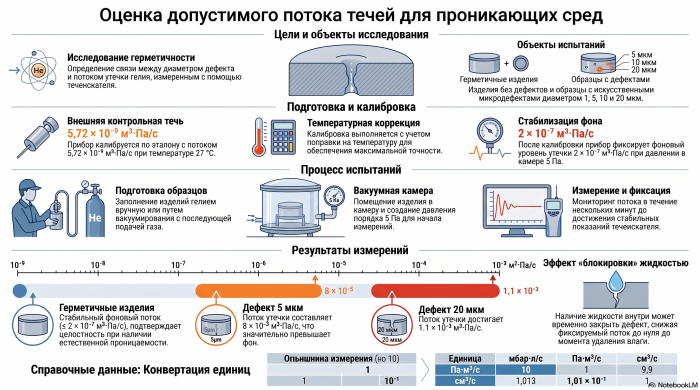

Эталонные гелиевые течи
Гелиевые течи и их аксессуары предназначены для обеспечения метрологической точности контроля герметичности. Они используются для измерения потока гелия и контроля чувствительности стендов контроля герметичности. Течи гелиевые Гелит имеют сертификат соответствия и входят в реестр системы обеспечения единства измерений РФ. Течи гелиевые доступны в двух модификациях с различными диапазонами потока и относительной погрешностью.
Для достижения требуемой герметичности объекта необходимо, чтобы контрольные течи имели поток пробного вещества, близкий к норме герметичности объекта. Порог чувствительности способов контроля герметичности определяется на контрольных течах. При этом настройка контроля герметичности на заданный класс и (или) порог чувствительности проводится на контрольных течах, встроенных в схему контроля герметичности таким образом, чтобы имитировать наихудшие условия обнаружения течей на объекте контроля.
Переходник П-КФ25 обеспечивает герметичное подключение течи Гелит к течеискателю через адаптер KF-25. Он позволяет производить корректную калибровку современных, в том числе иностранных течеискателей, по калибровочной течи. Переходник используется для подключения течи к вакуумной системе течеискателей и контролируемых объектов. Позволяет исключить влияние нагрева течеискателя на точность калибровки, по сравнению с встроенными в прибор гелиевыми течами.

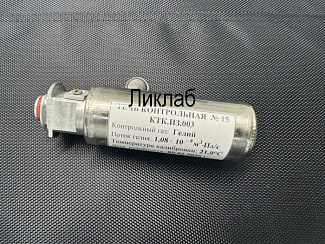

Калиброванная течь БГ предназначена для настройки течеискательной аппаратуры или количественной оценки величины негерметичности при проведении контроля герметичности.
Принцип действия капиллярной контрольной течи основан на истечении контрольного газа через стеклянный капилляр. Контрольная течь предназначена для создания больших потоков газа по сравнению с течами Гелит – в диапазоне 1.10-8 – 1.10-4 Па·м³/с. Она является решением при необходимости калибровки крупных установок, а также установок контроля герметичности, работающих по способу щупа.

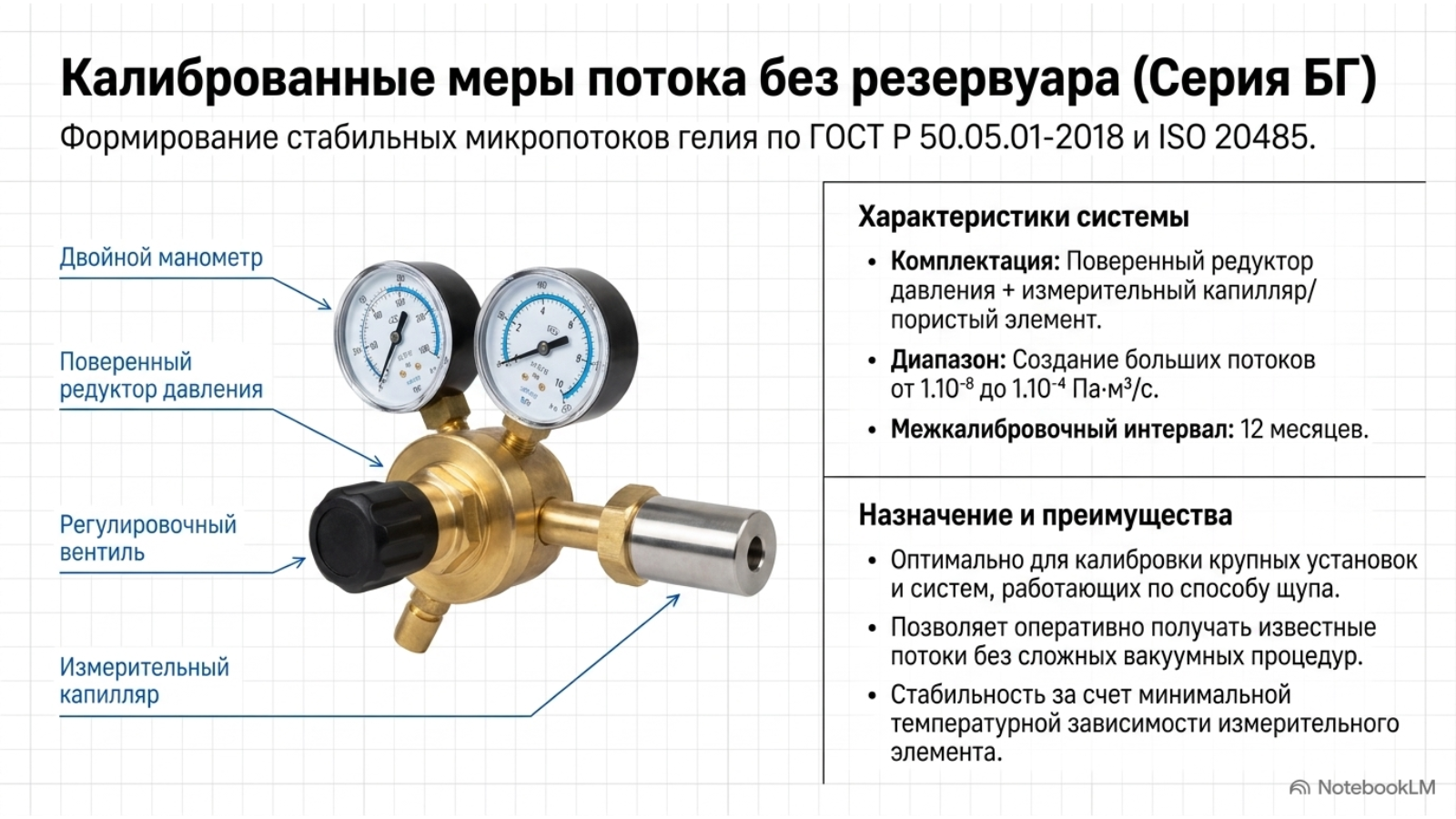

Калиброванные меры потока без резервуара
Эталонные гелиевые течи Leaklab серии БГ представляют собой комплект, включающий поверенный редуктор давления и измерительный элемент течи, что позволяет формировать стабильные и воспроизводимые потоки гелия для калибровки и проверки течеискателей. Конструкция обеспечивает работу как с портативными приборами «щупового» типа, так и с манометрическими системами контроля герметичности, а также полностью соответствует требованиям ГОСТ Р 50.05.01-2018 и ISO 20485 к средствам воспроизведения эталонных утечек.
Поток задаётся рабочим давлением и характеристиками капилляра или пористого элемента, проходящими заводскую калибровку, а полученные значения фиксируются в паспорте с указанием неопределённости и коэффициентов пересчёта по давлению и температуре.
Применение течей Leaklab БГ охватывает ежедневную верификацию портативных течеискателей, аттестацию стендов контроля герметичности, проверку корректности настройки порогов срабатывания и калибровку манометрических методов измерений. Конструкция позволяет оперативно получать известные микропотоки для настройки и проверки оборудования без сложных вакуумных процедур, а также интегрировать течь-редуктор в технологические процессы для регулярного контроля систем. Межкалибровочный интервал составляет двенадцать месяцев, а стабильность выходного потока обеспечивается за счёт минимальной температурной зависимости и высокой повторяемости характеристик измерительного элемента.
