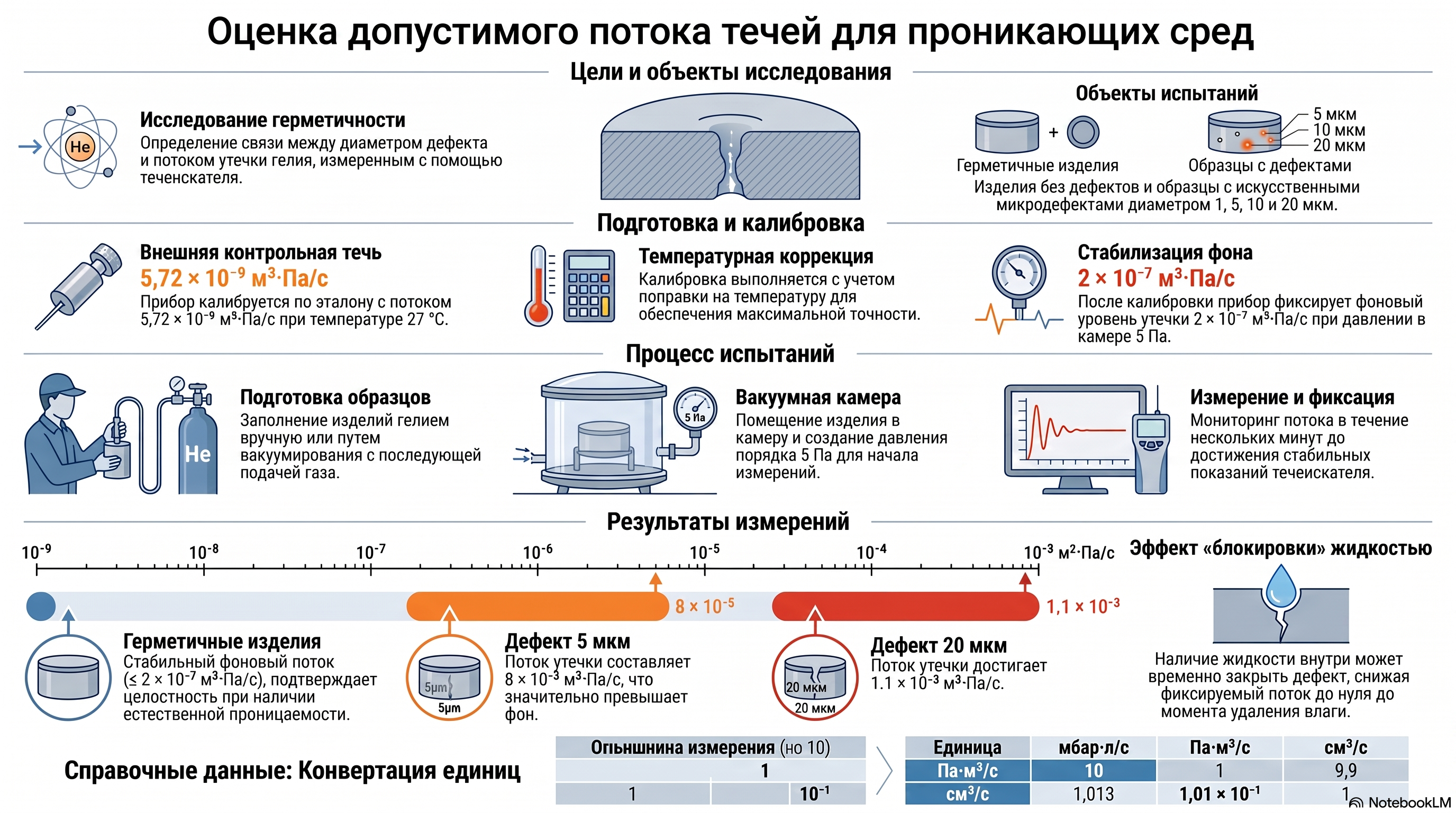

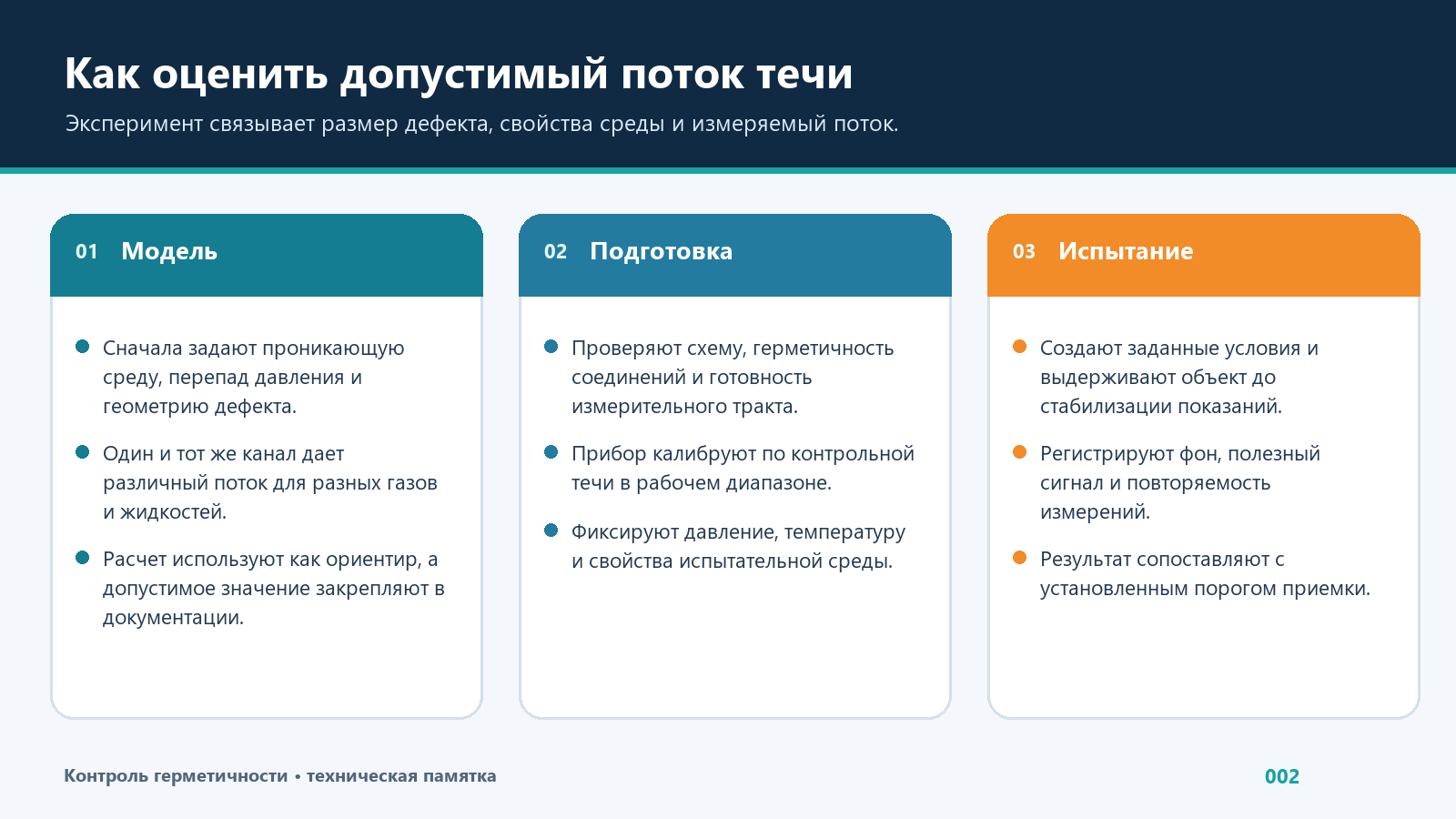

Практическая оценка допустимого потока течей для проникающих сред
Целью эксперимента было исследование герметичности различных изделий, включая изделия с искусственными дефектами и без дефектов, а также определение связи между диаметром дефекта и потоком утечки гелия, измеренным с помощью течеискателя.

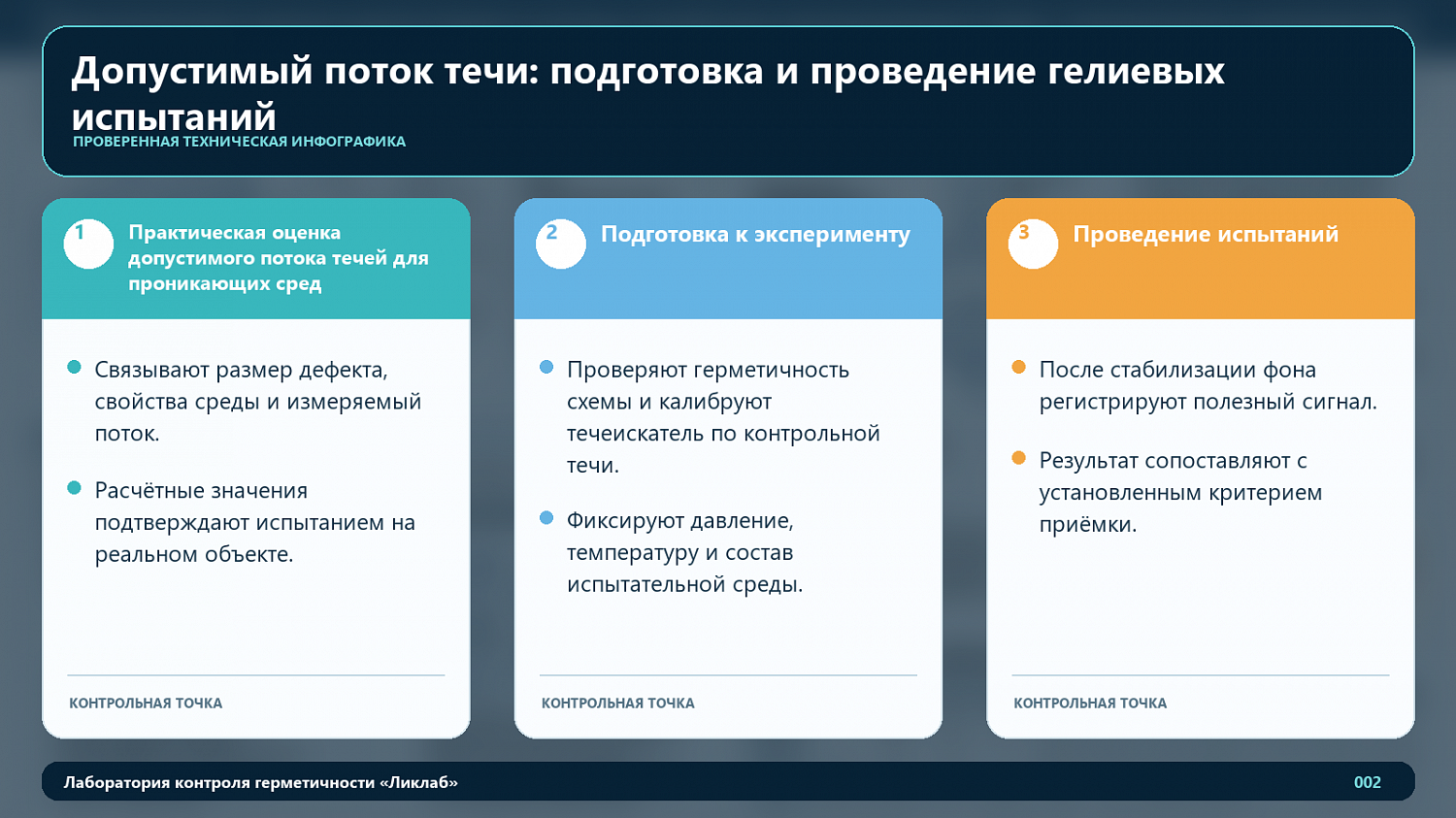

Подготовка к эксперименту

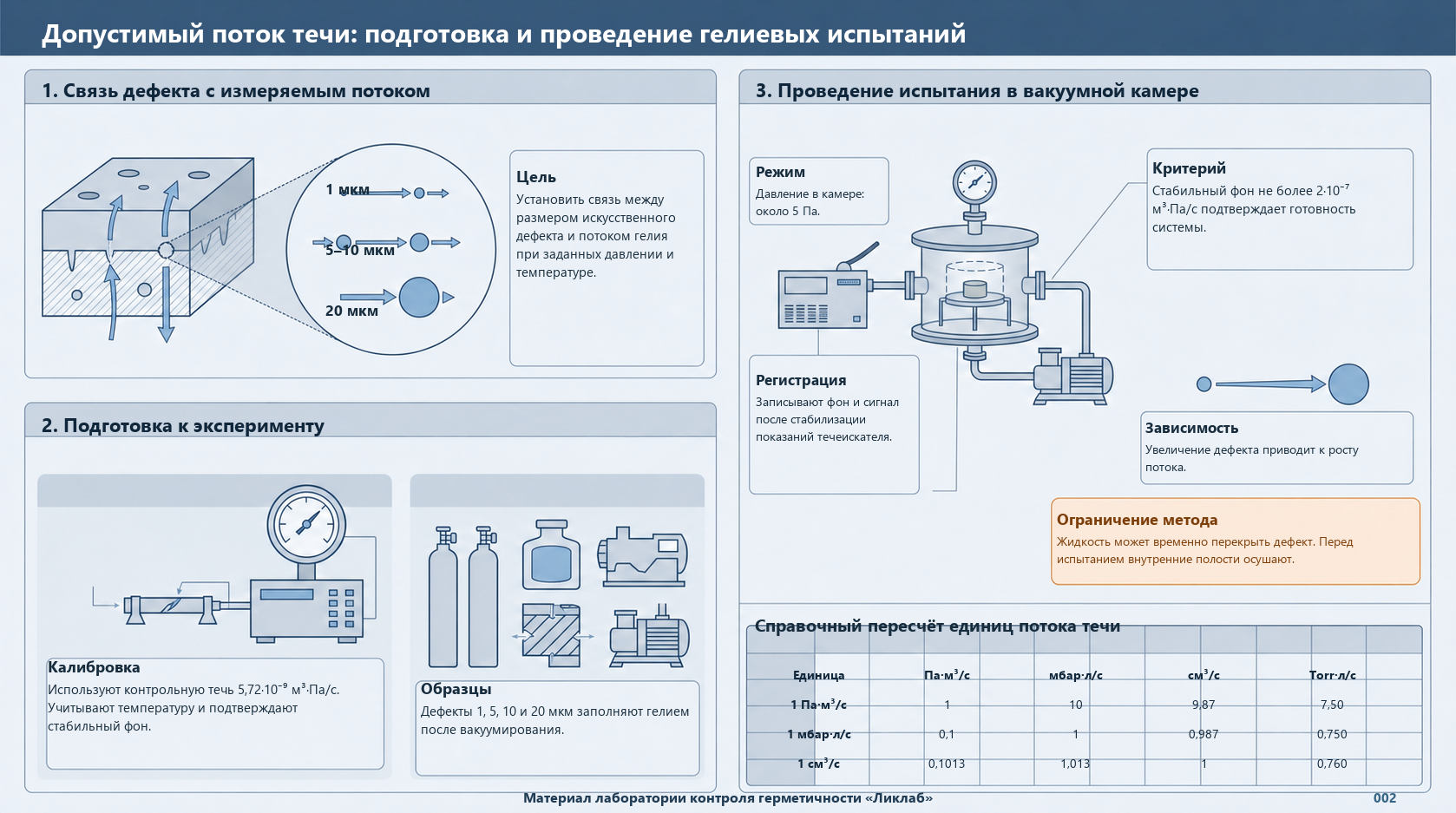

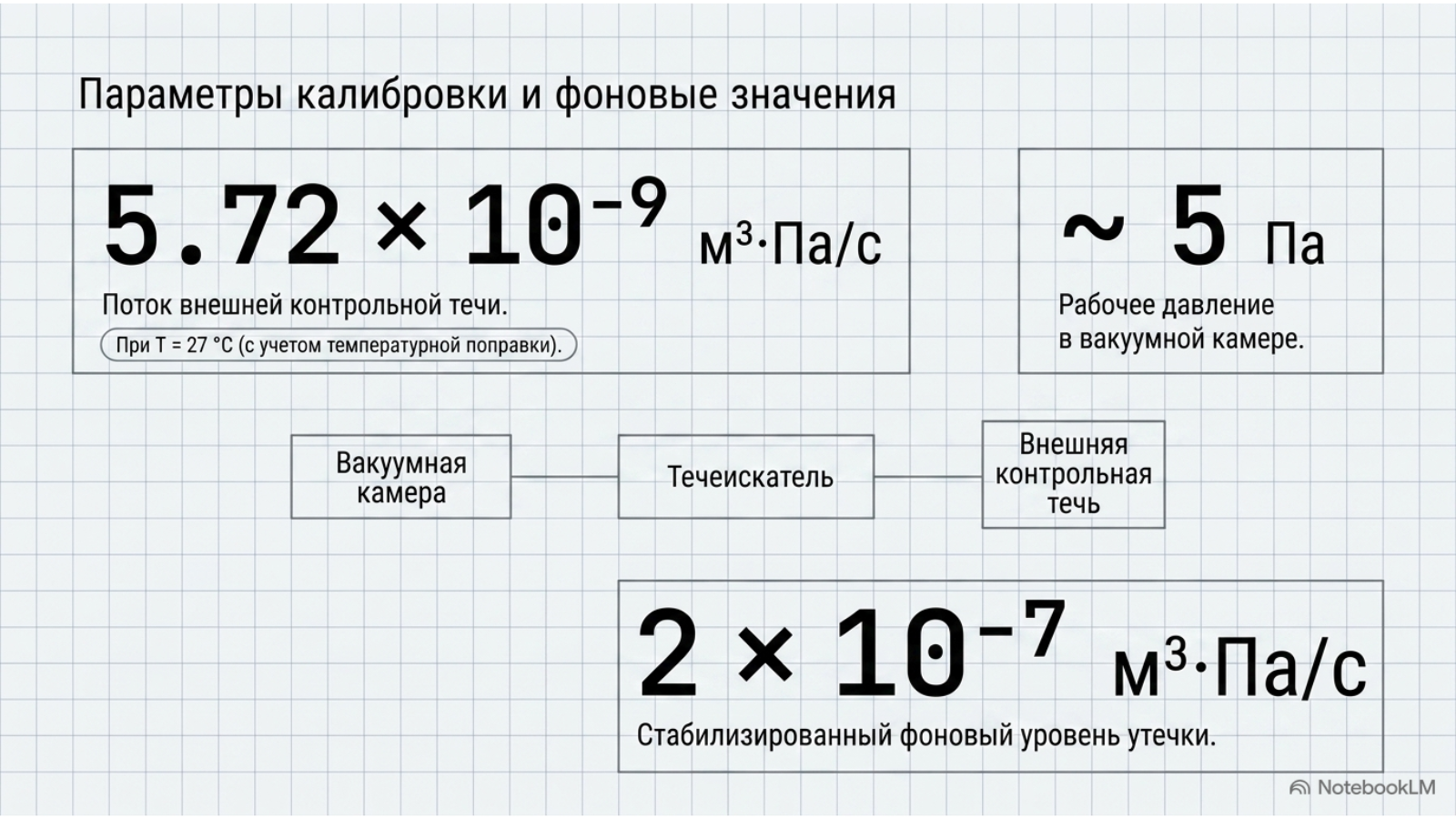

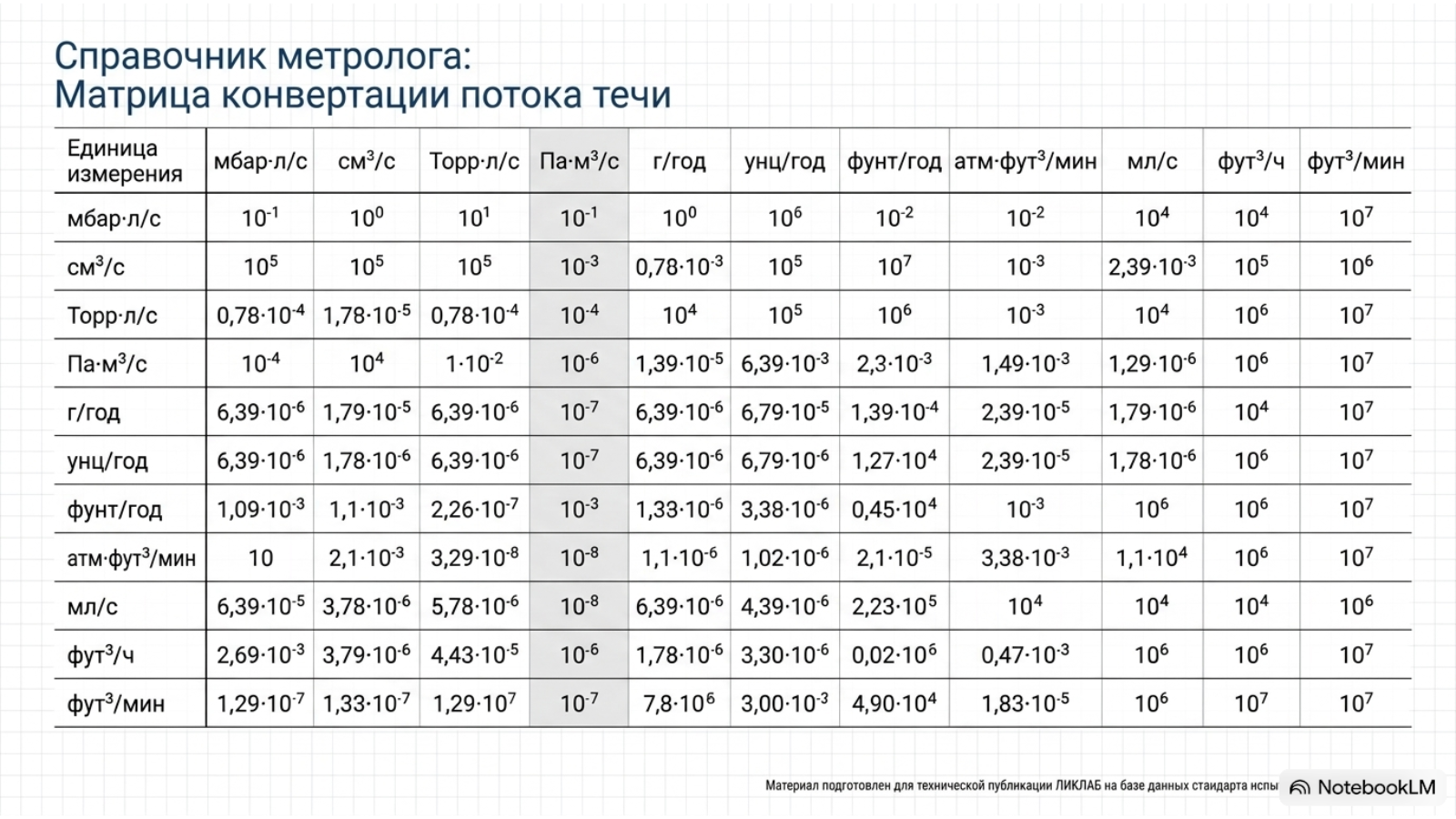

Перед началом испытаний прибор был откалиброван по внешней контрольной течи, соответствующей потоку 5,72 × 10⁻⁹ м³·Па/с при температуре 27 °C. Калибровка выполнялась с учётом температурной поправки, обеспечивая точность измерений. После калибровки прибор стабилизировался на фоновом уровне утечки, равном 2 × 10⁻7 м³·Па/с, при давлении в вакуумной камере порядка 5 паскалей.

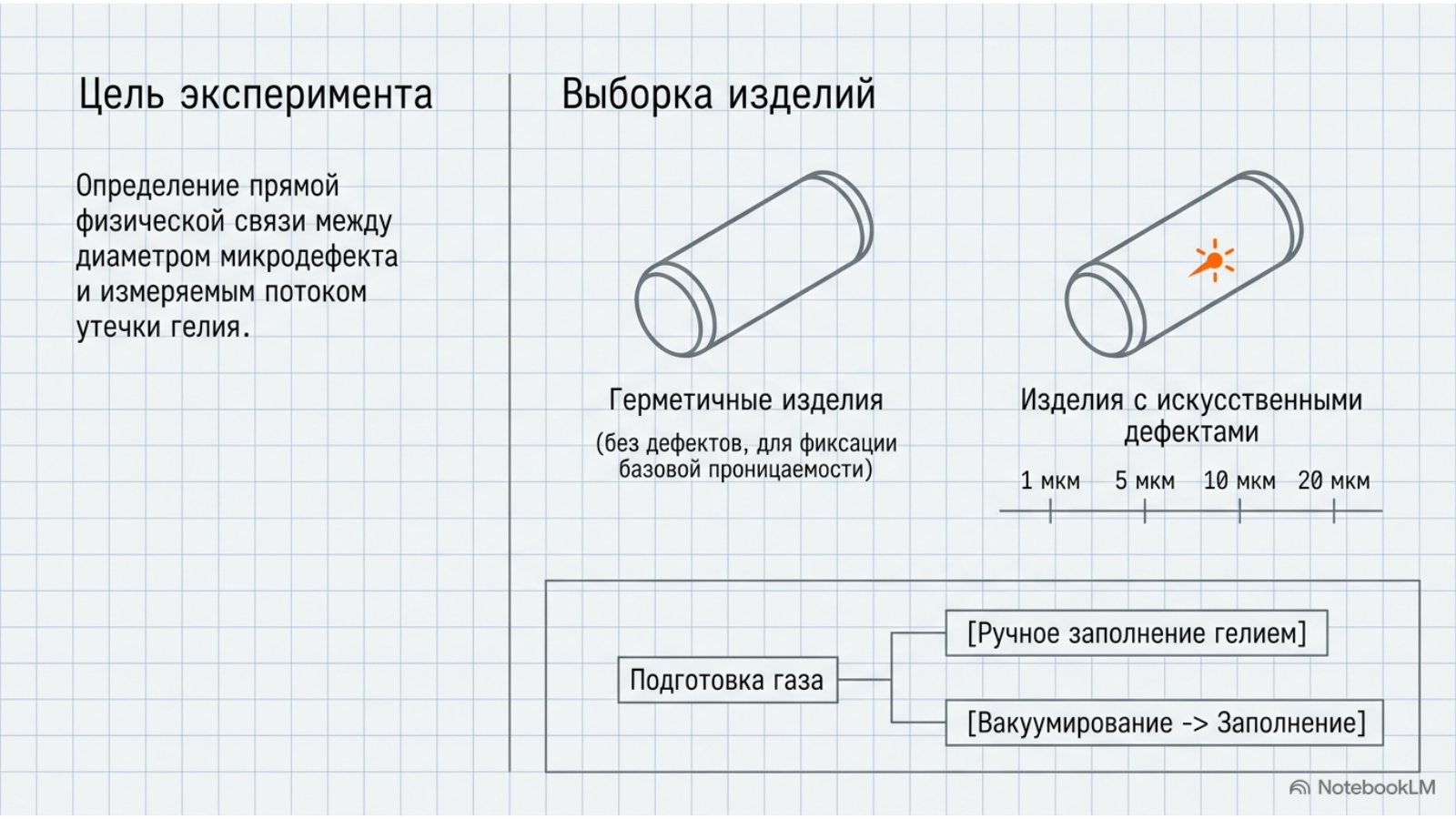

Для испытаний были подготовлены герметичные изделия и изделия с искусственными дефектами диаметром 1 мкм, 5 мкм, 10 мкм и 20 мкм. Часть изделий вручную заполнялась гелием, другие подвергались вакуумированию с последующей подачей гелия.

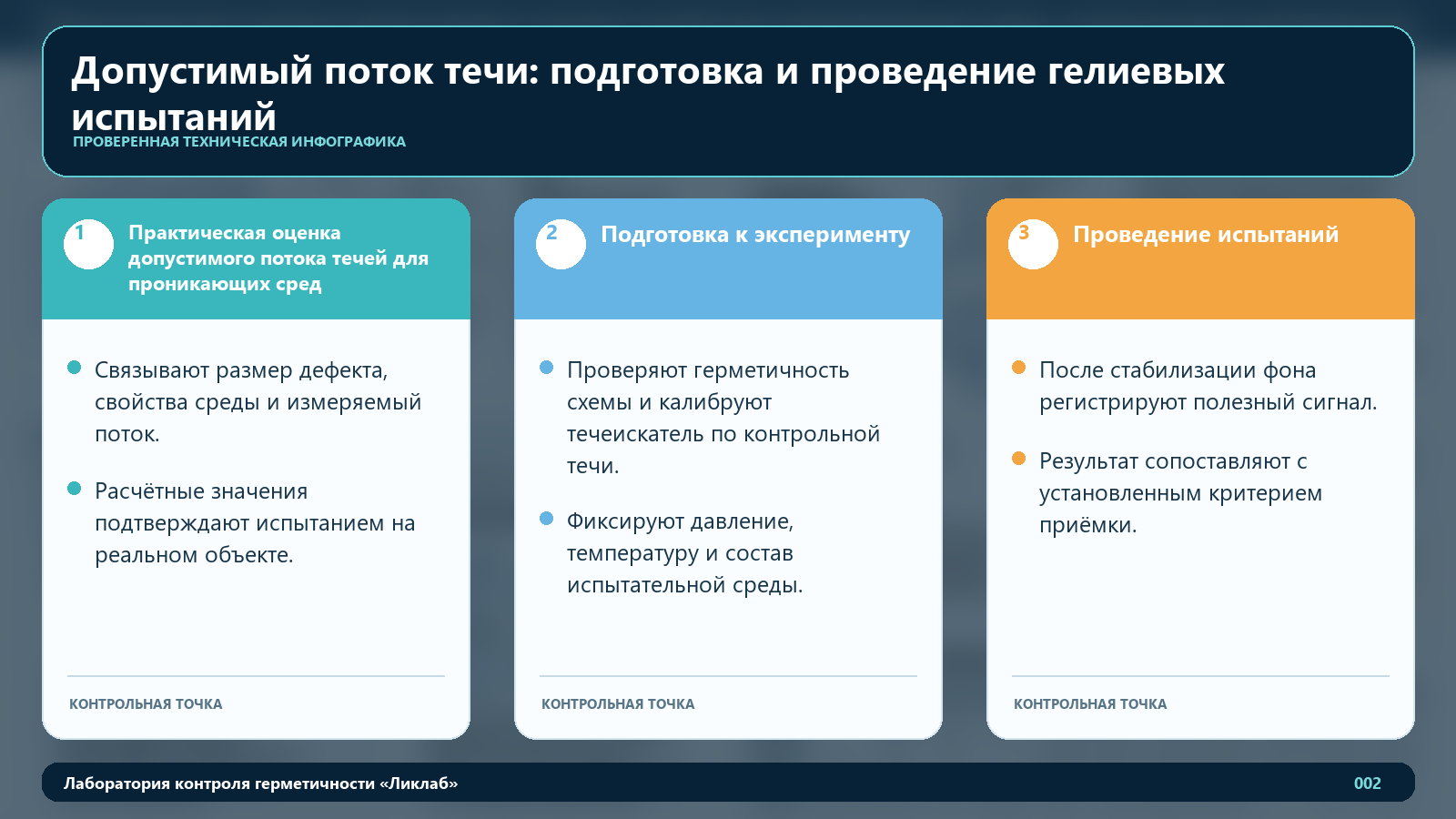

Проведение испытаний

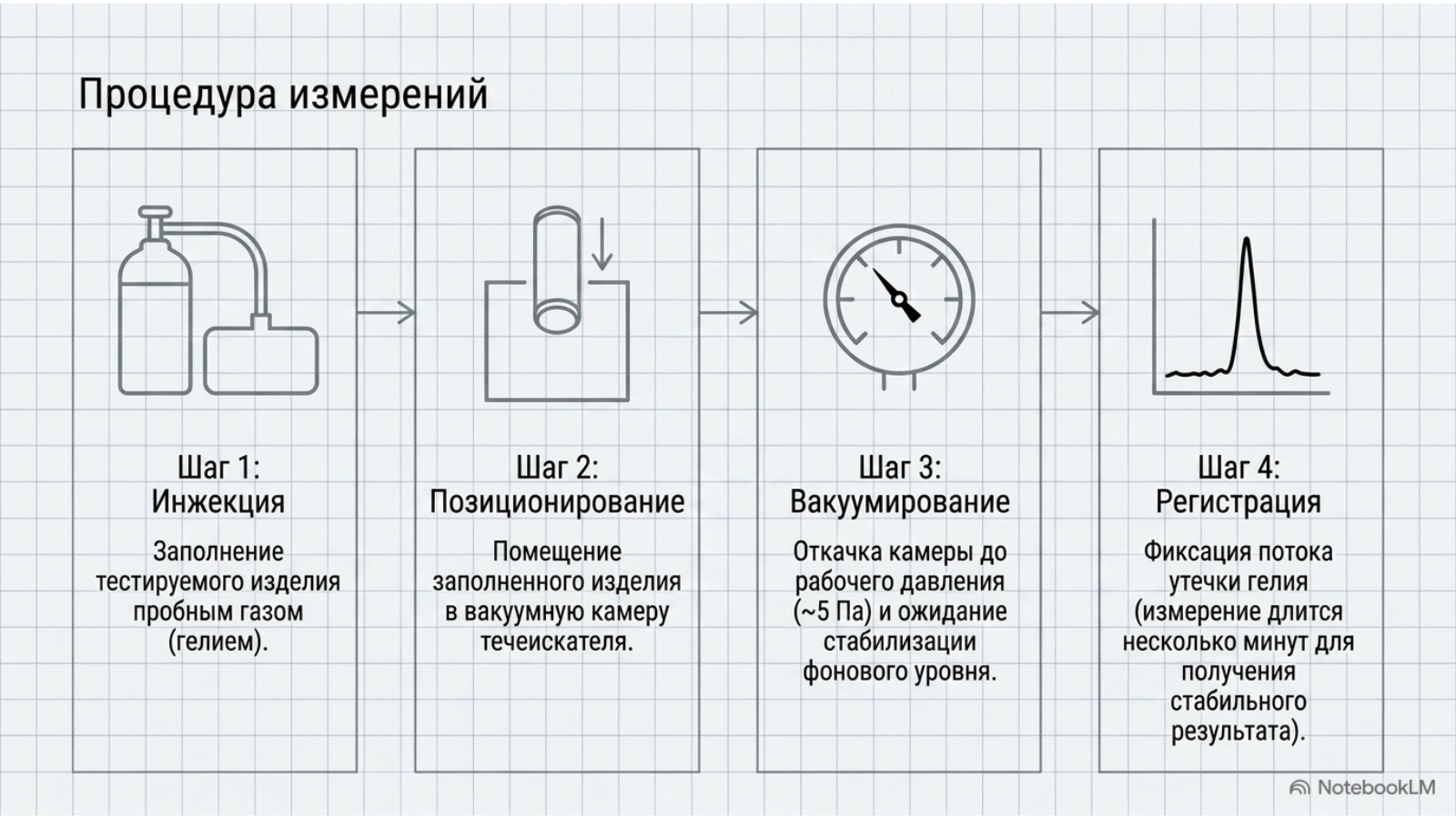

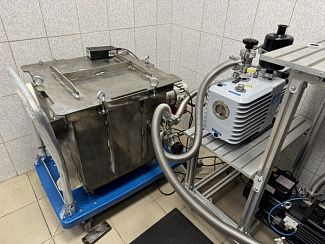

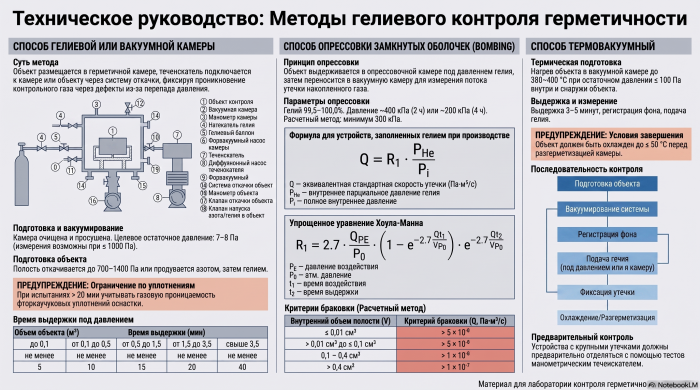

После заполнения гелием каждое изделие помещалось в вакуумную камеру, где создавалось давление порядка 5 паскалей. После стабилизации фонового уровня течеискатель фиксировал поток утечки гелия для каждого образца. Измерения проводились в течение нескольких минут для достижения стабильных результатов.
Герметичные изделия демонстрировали стабильный фоновый поток, не превышающий 2 × 10⁻7 м³·Па/с, что подтверждало их целостность, но наличие проницаемости по гелию.

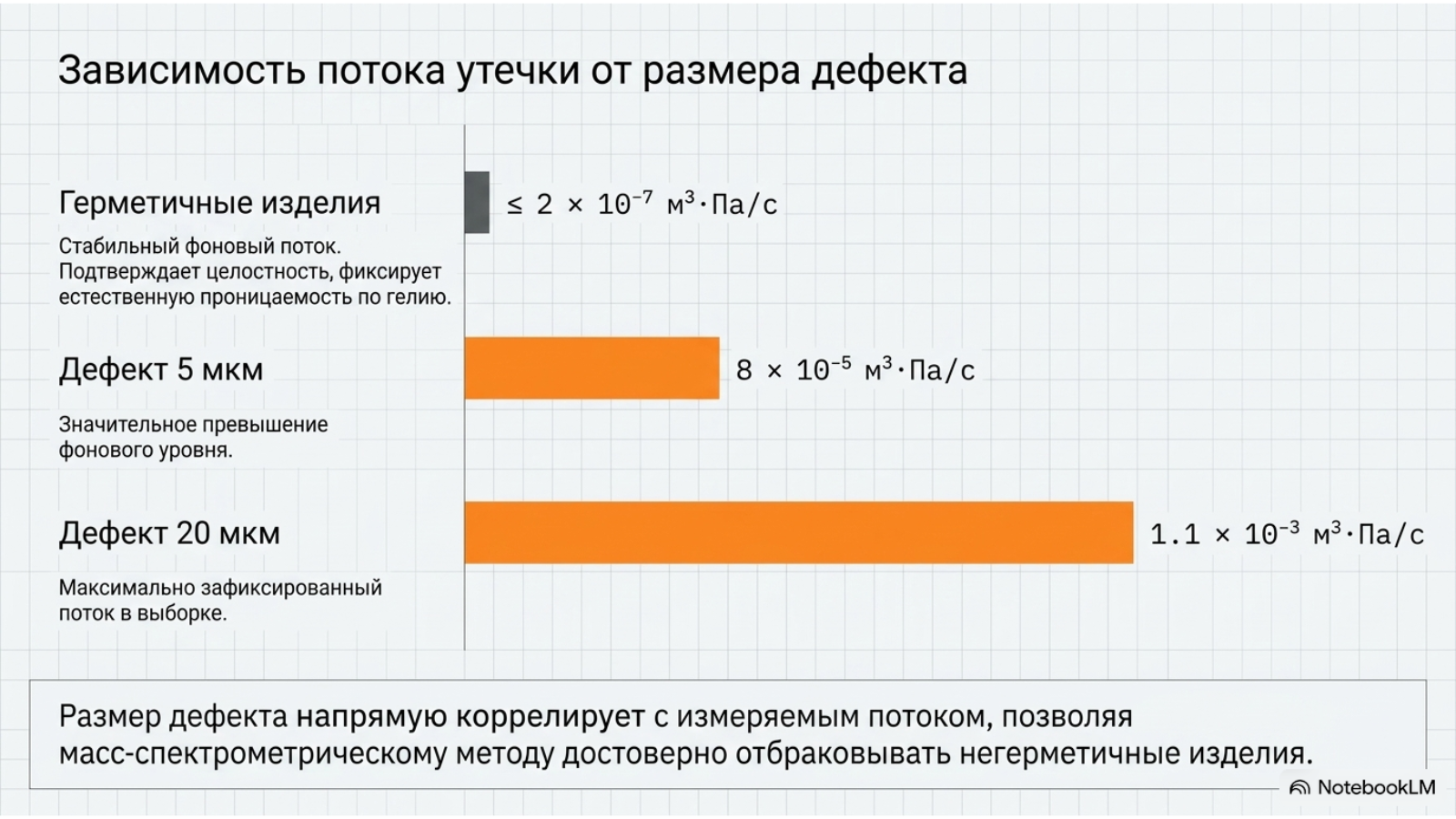

Изделия с дефектами показывали потоки, значительно превышающие фоновый уровень. Например, для дефекта диаметром 5 мкм прибор фиксировал поток 8 × 10⁻⁵ м³·Па/с, а для дефекта 20 мкм — 1.1 × 10⁻³ м³·Па/с.

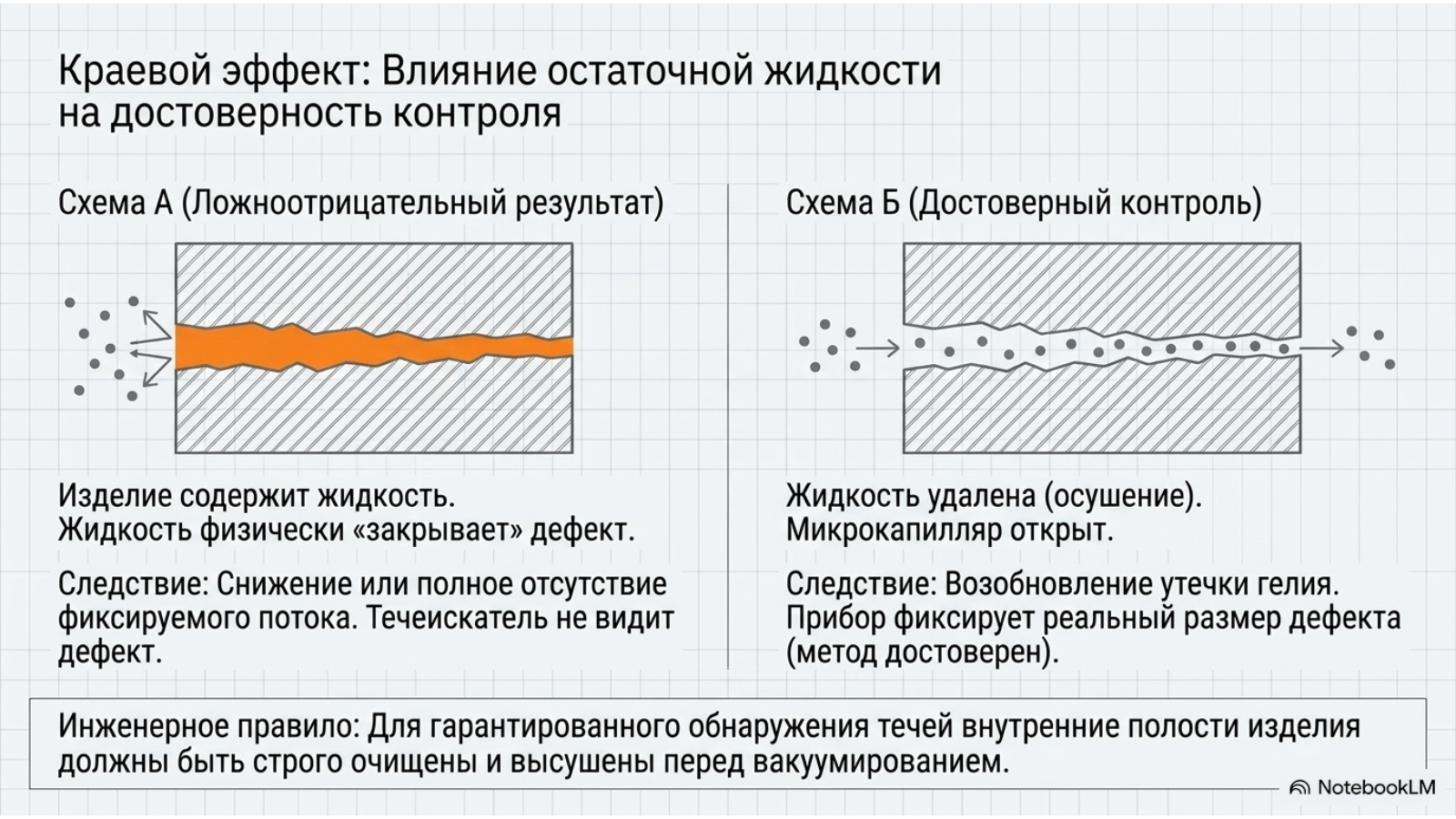

Отдельное внимание уделялось изделиям с жидкостью внутри. Для таких изделий жидкость могла временно "закрывать" дефект, что приводило к снижению или отсутствию фиксируемого потока. Однако при удалении жидкости дефект снова начинал пропускать гелий, что подтверждало достоверность метода.

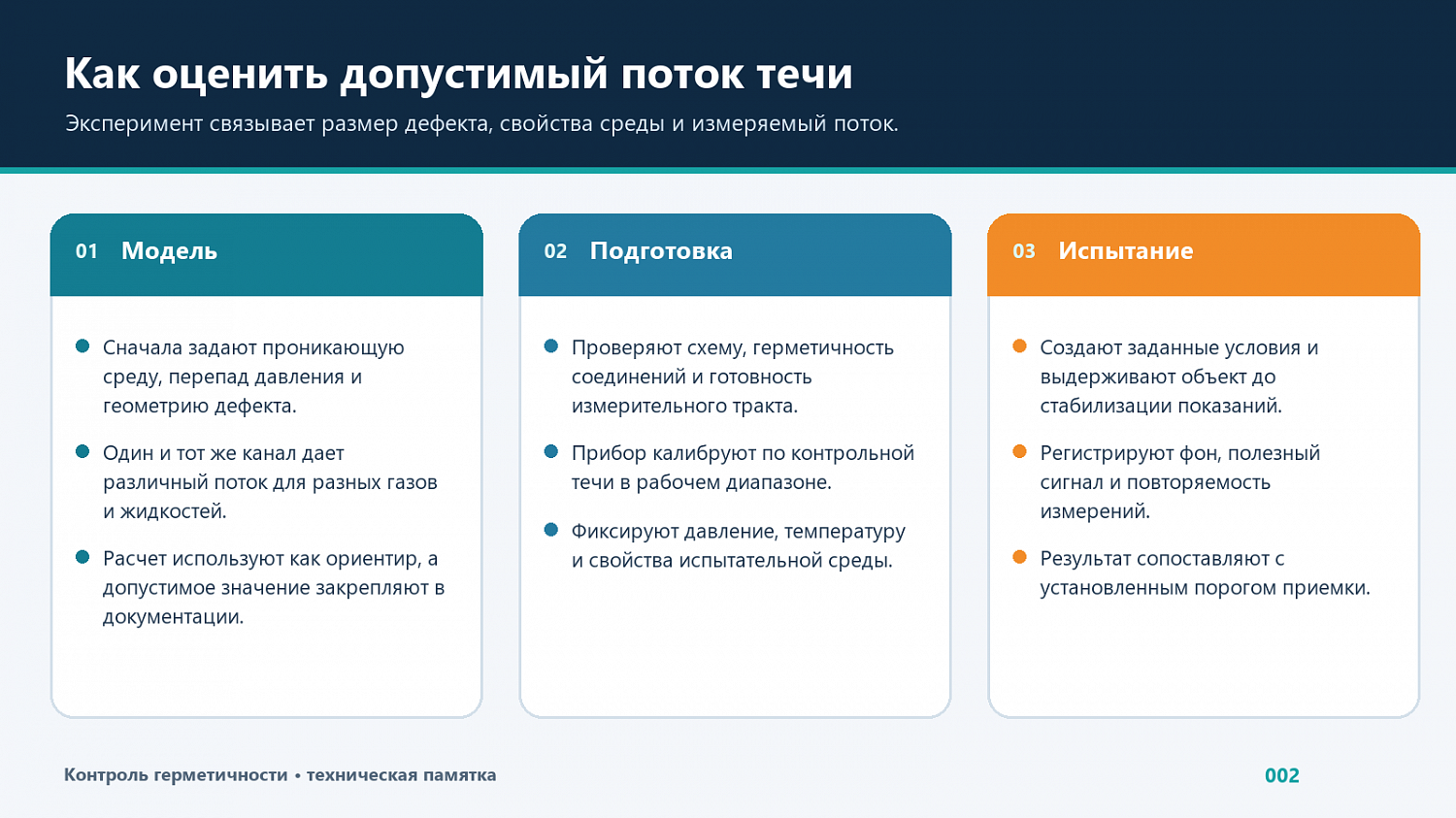

Как отделить результат опыта от критерия приёмки
Измеренные в эксперименте потоки характеризуют конкретные образцы и условия. Они не задают универсальную связь между диаметром отверстия и герметичностью любого изделия. Допустимый поток устанавливают по технической документации с учётом назначения изделия и рабочей среды.
| Пункт | Что учитывать | Практическое значение |
|---|---|---|
| Фон | Сигнал до подачи пробного газа. | Определяет возможность различить малую дополнительную утечку. |
| Контрольный источник | Отклик на известный поток в рабочей схеме. | Подтверждает способность обнаружить поток на нужном уровне. |
| Искусственный дефект | Геометрия, толщина стенки и состояние канала. | Диаметр без остальных условий недостаточен для переноса результата. |
| Жидкость в изделии | Возможность перекрытия канала или испарения. | Учитывать подготовку и устойчивость измерительного режима. |
| Заключение | Сравнение результата с заранее заданной нормой. | Не подменять критерий отсутствием видимого пика. |
Если контрольный поток ниже фона, одной записи о калибровке недостаточно для подтверждения чувствительности всей установки. Требуется показать различимый отклик в реальной конфигурации и определить время его установления. Для повторяемости сохраняют концентрацию гелия, давление, температуру, положение клапанов и длительность наблюдения. Сигнал после подачи газа оценивают вместе с изменением фона. Разница между образцами может быть вызвана не только размером дефекта, но и длиной канала, загрязнением, режимом течения и проницаемостью материала. Эти факторы учитывают при интерпретации экспериментальных графиков.
