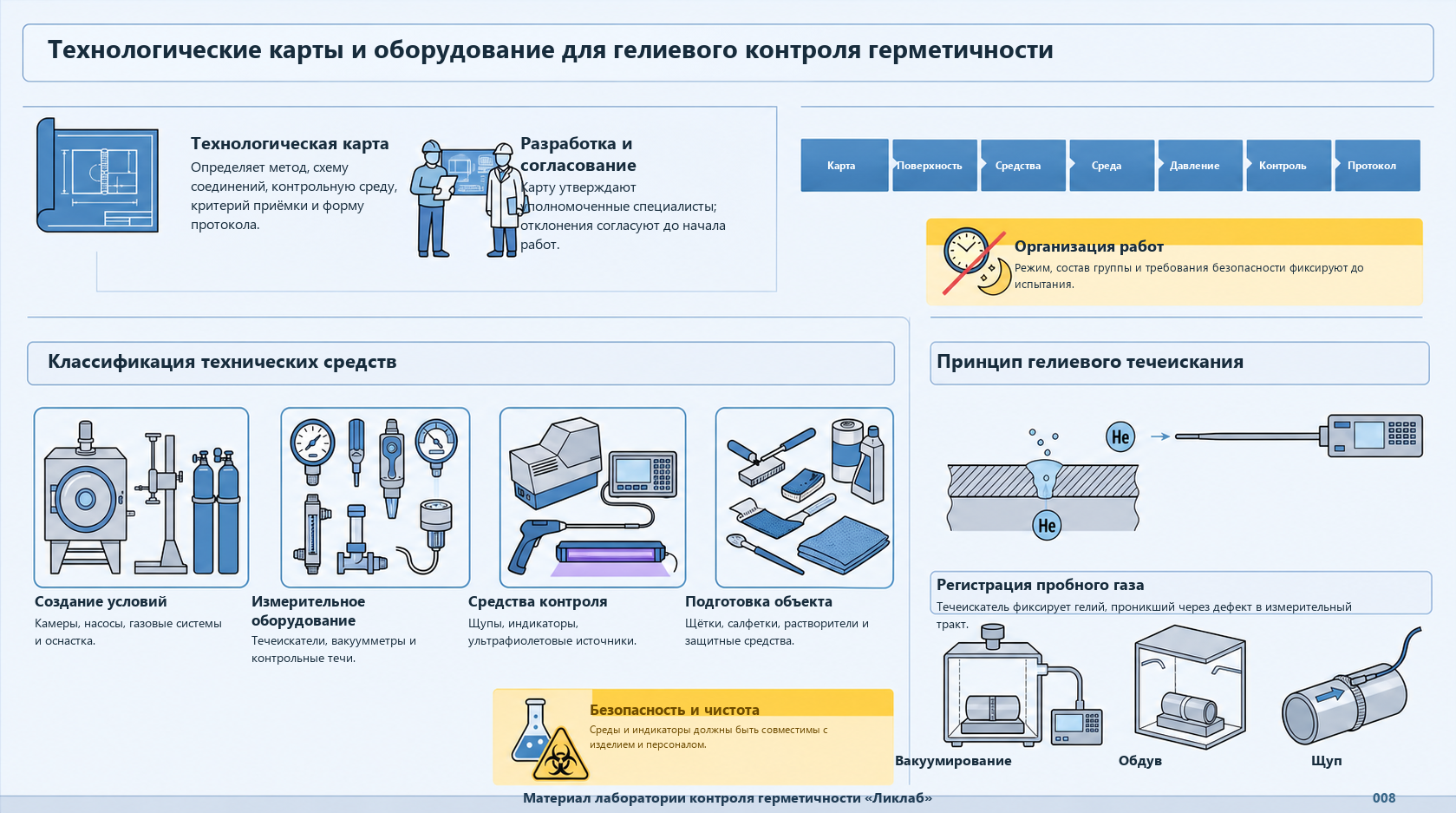

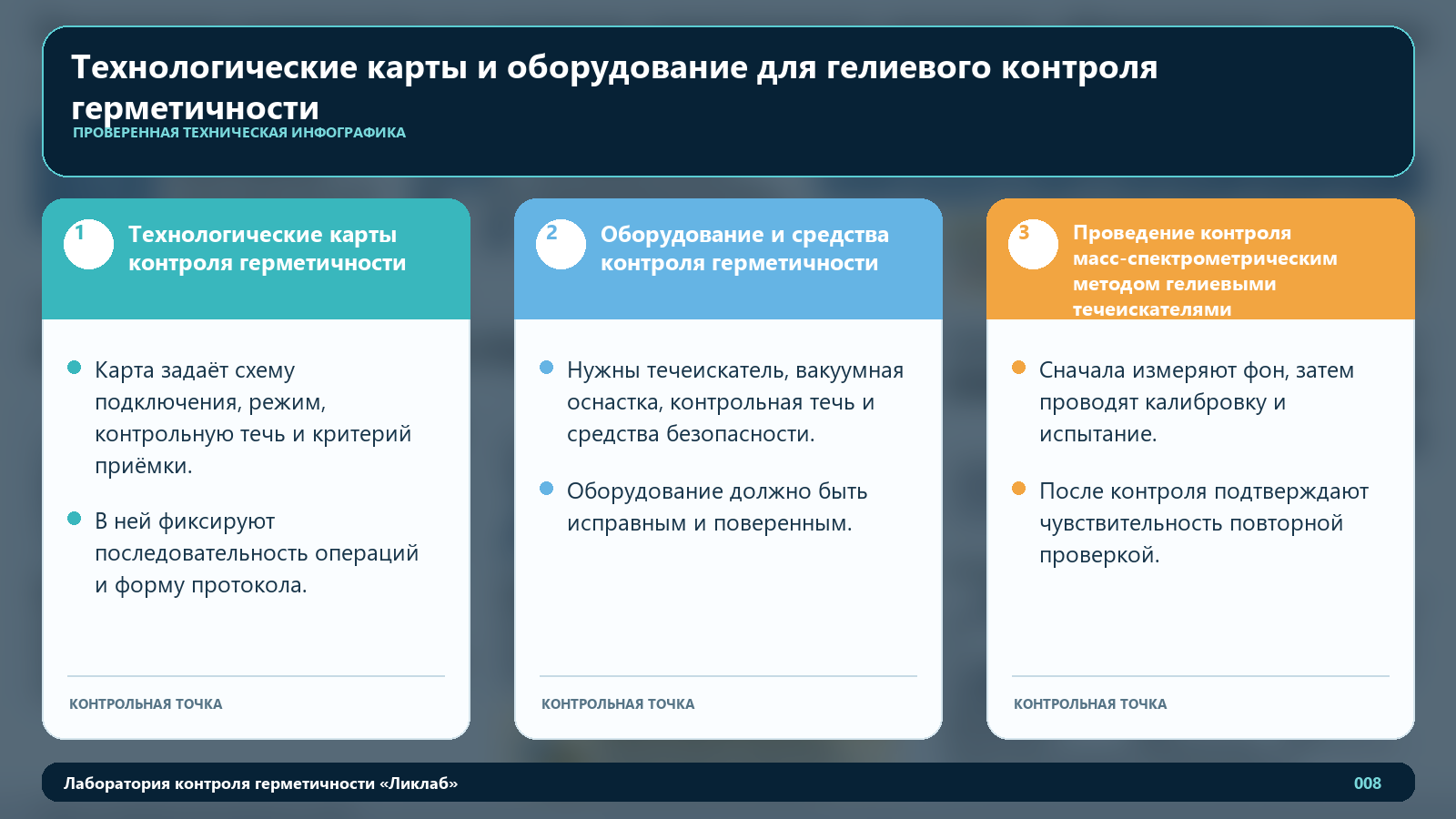

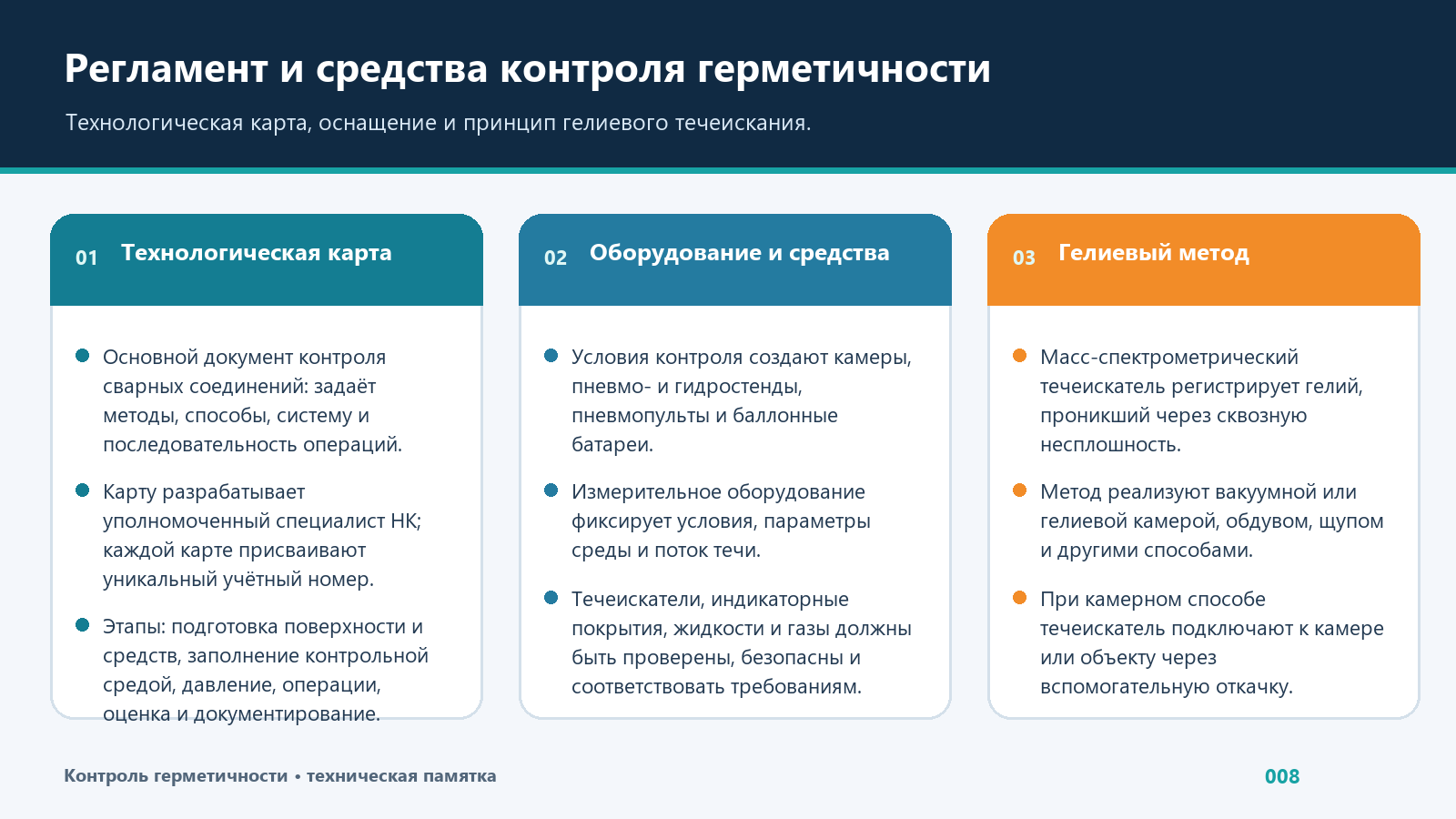

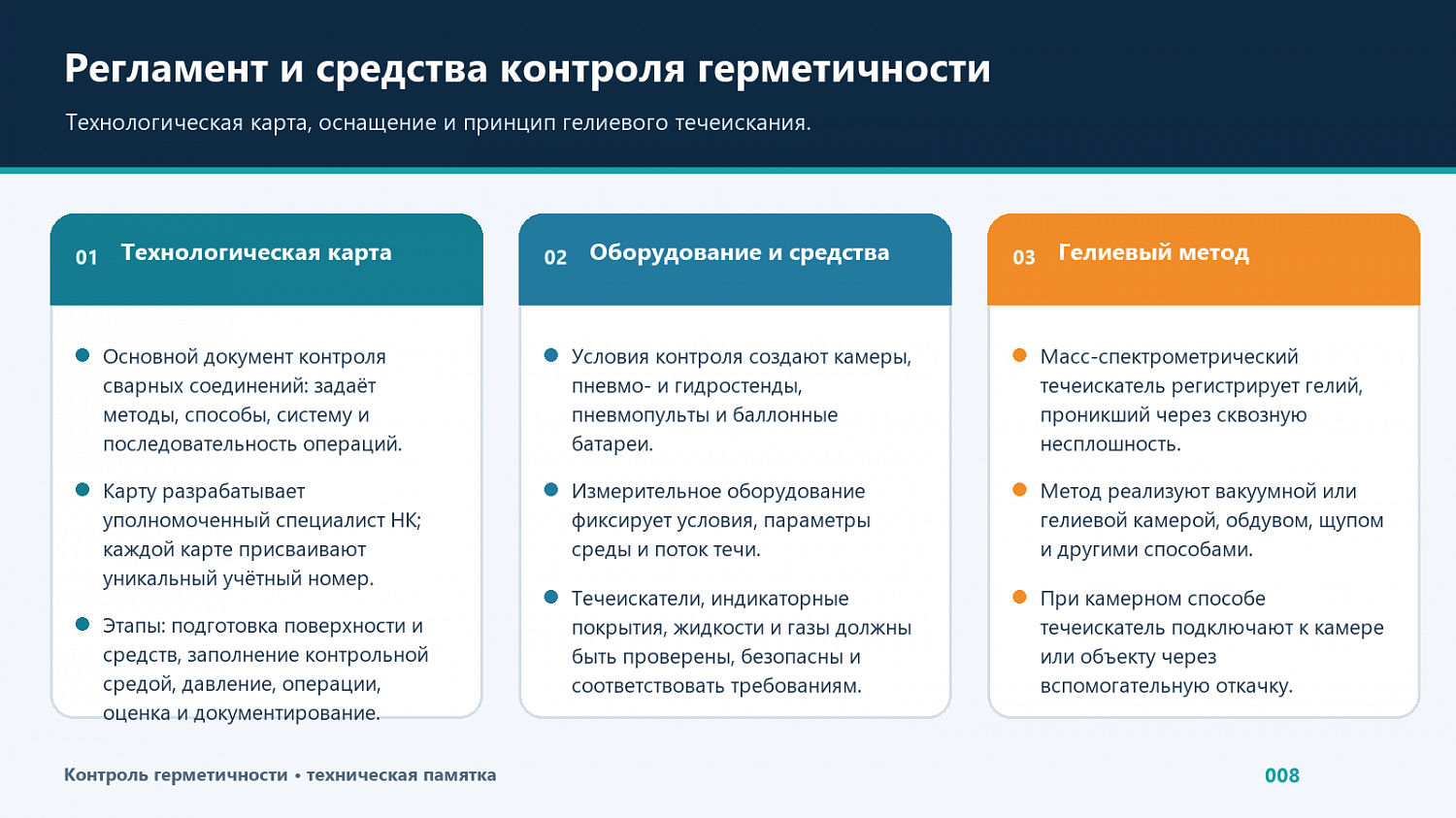

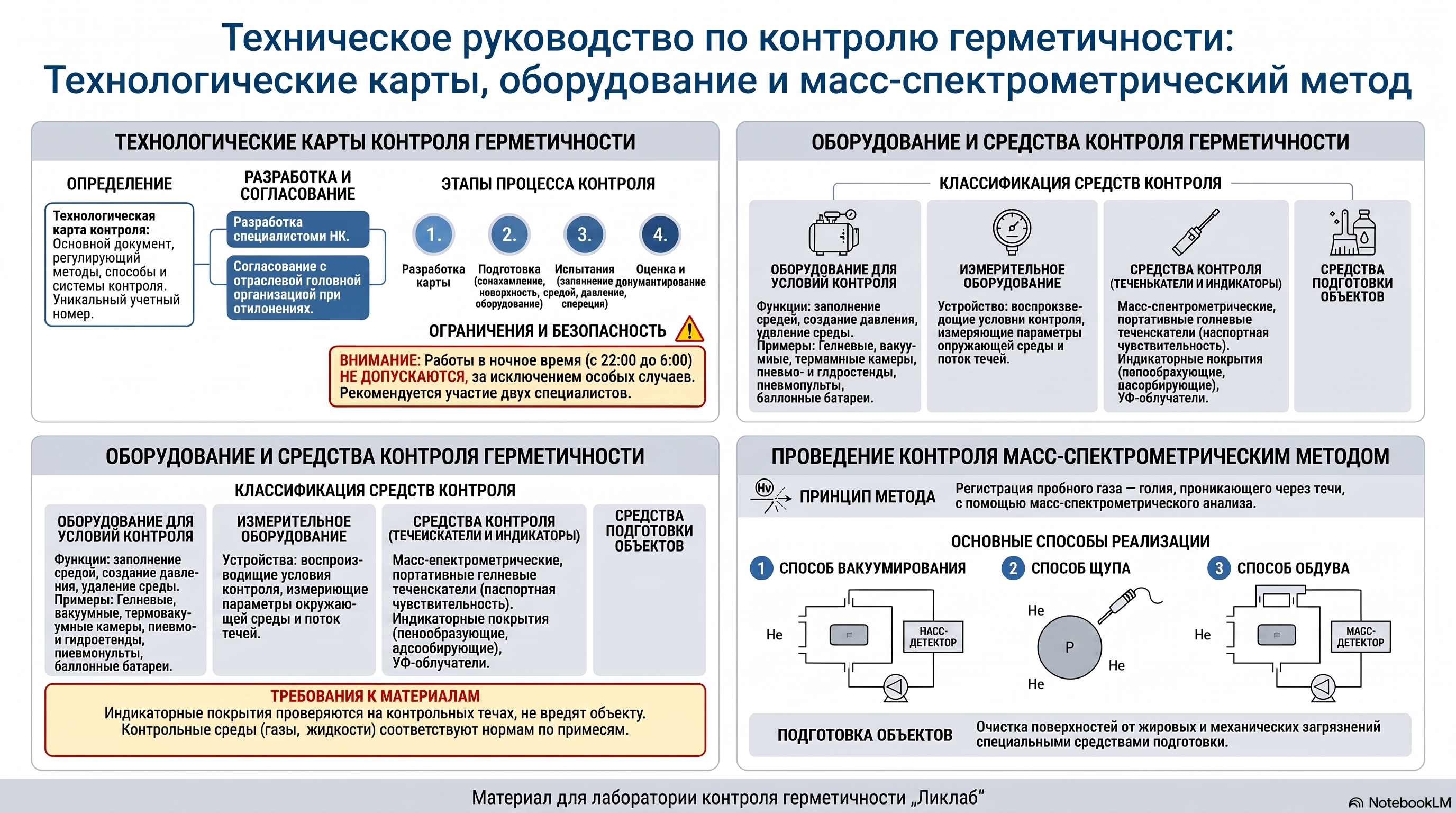

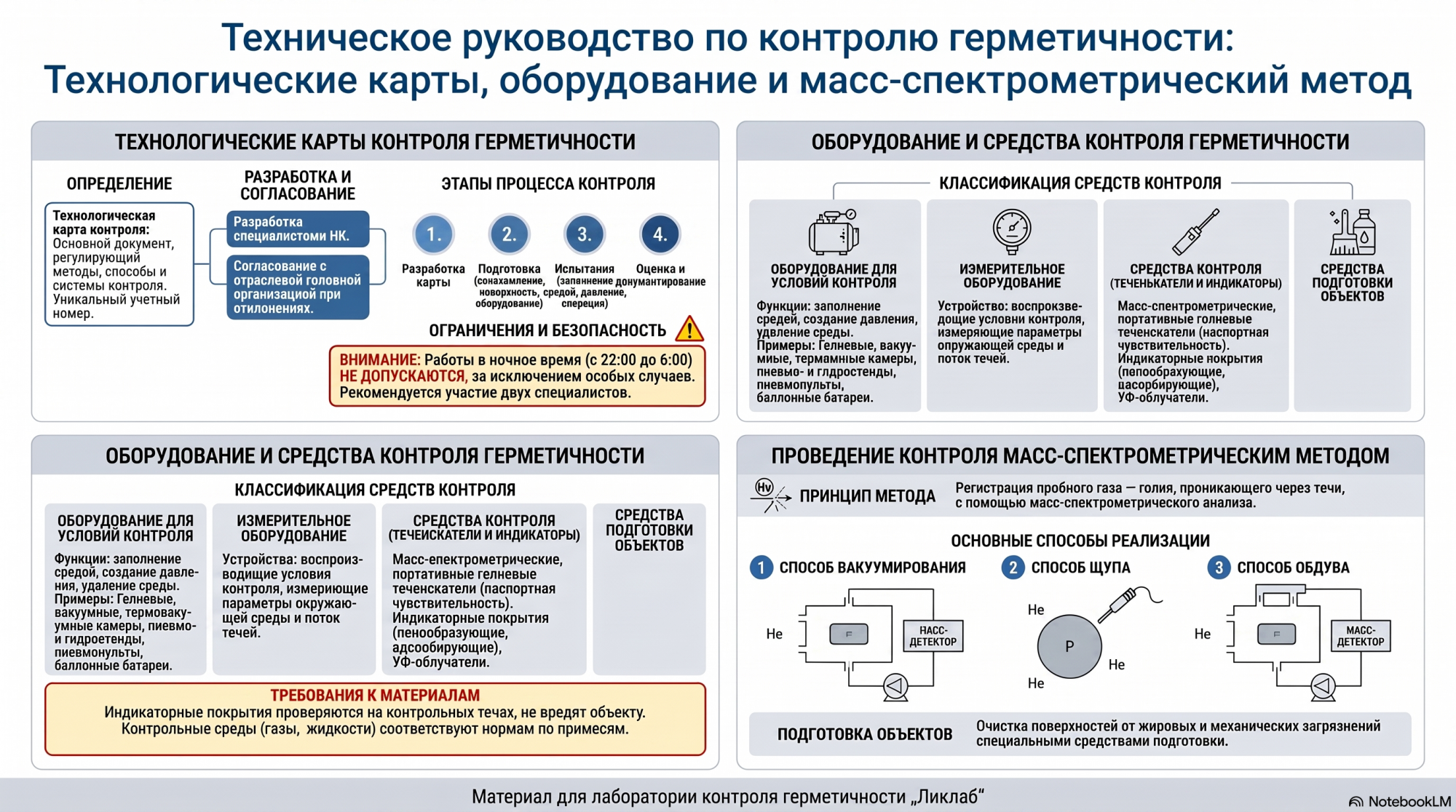

Технологические карты контроля герметичности

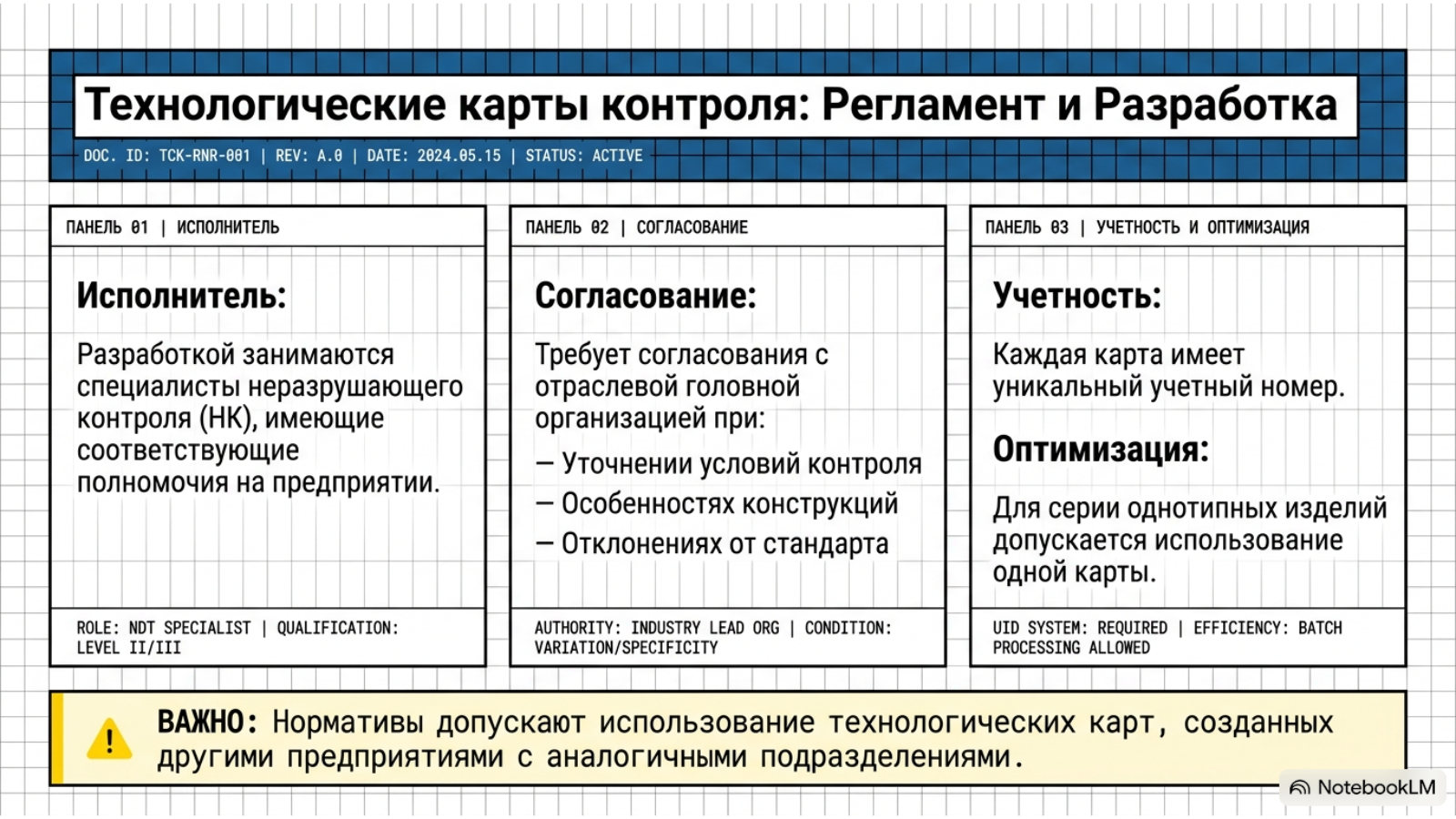

Согласно указаниям и стандартам, контроль герметичности сварных соединений проводится на основе технологических карт контроля и другой документации, регулирующей методы, способы и системы контроля. Разработкой карт занимаются специалисты неразрушающего контроля, имеющие соответствующие полномочия на предприятии, где проводится контроль. Возможно использование карт, созданных другими предприятиями с аналогичными подразделениями.
При необходимости уточнения условий контроля, особенностей конструкций или отклонений от стандарта, разработанные карты должны согласовываться с отраслевой головной организацией. Каждая карта должна иметь уникальный учетный номер, но для серии однотипных изделий допускается использование одной технологической карты.

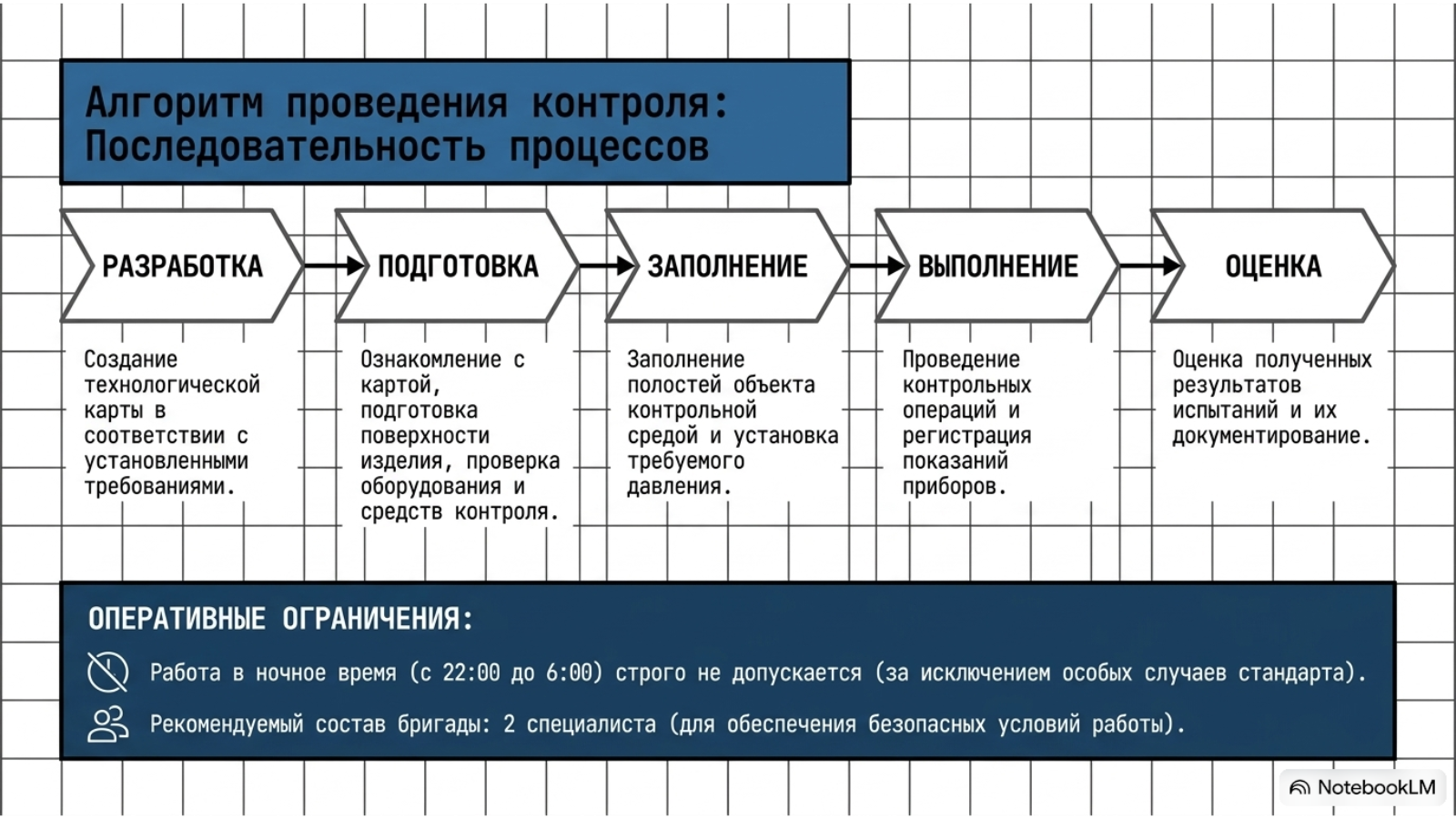

Процесс контроля включает несколько этапов: разработка технологической карты в соответствии с установленными требованиями, подготовка к контролю, включающая ознакомление с картой, подготовку поверхности изделия, проверку средств контроля герметичности и оборудования, проведение испытаний, включающее заполнение полостей объекта контрольной средой, установку требуемого давления и выполнение контрольных операций, а также оценку и документирование результатов испытаний.
Работы в ночное время (с 22:00 до 6:00), за исключением случаев, предусмотренных другими пунктами стандартов, не допускаются. Рекомендуется проводить контроль с участием двух специалистов, чтобы обеспечить безопасные условия работы для всех участников процесса.
Подготовку объектов контроля перед проведением самого контроля выполняют соответствующие службы или отдел технического контроля предприятия-изготовителя.
Оборудование и средства контроля герметичности

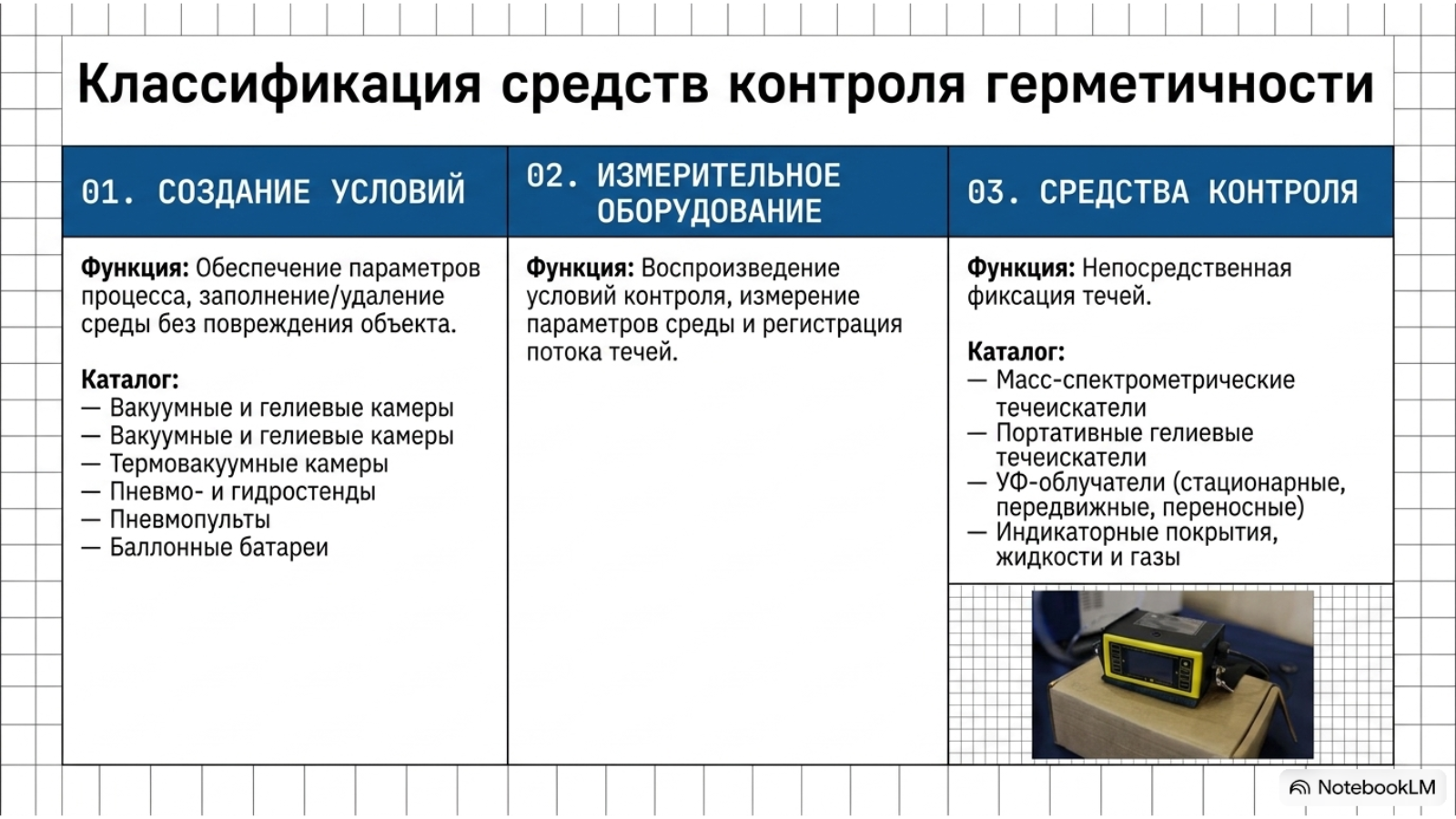

Средства контроля герметичности включают различные технические устройства и материалы. Это оборудование для создания условий контроля, измерительное оборудование, средства контроля герметичности и средства подготовки объектов к контролю.
К оборудованию, обеспечивающему условия контроля герметичности, относятся гелиевые и вакуумные камеры, термовакуумные камеры, пневмо- и гидростенды, пневмопульты, баллонные батареи и другие подобные устройства. Такое оборудование выполняет функции заполнения объектов контрольной средой, создания необходимого давления и удаления этой среды после проверки. Оно должно обеспечивать заданные параметры процесса контроля, исключая возможность повреждения объектов или их негативного воздействия.
Измерительное оборудование для контроля герметичности включает устройства, которые воспроизводят условия контроля, измеряют параметры окружающей среды и поток течей.
Средства контроля герметичности включают течеискатели различных типов, такие как масс-спектрометрические и портативные гелиевые, а также индикаторные покрытия, жидкости и газы. Сюда же относятся стационарные, передвижные и переносные ультрафиолетовые облучатели, используемые для определения мест течей. Течеискатели должны быть настроены согласно руководству по эксплуатации и обладать паспортными значениями чувствительности. Индикаторные покрытия, такие как пенообразующие составы, адсорбирующие покрытия и индикаторные массы, перед применением проходят проверку на контрольных течах и не должны наносить вред объектам контроля или быть опасными для персонала. Жидкости и газы, используемые в качестве контрольных и рабочих сред, должны соответствовать установленным требованиям по содержанию примесей.
Средства подготовки объектов к контролю герметичности включают устройства для очистки поверхностей от жировых и механических загрязнений, а также для удаления жидкостей из каналов сквозных несплошностей.

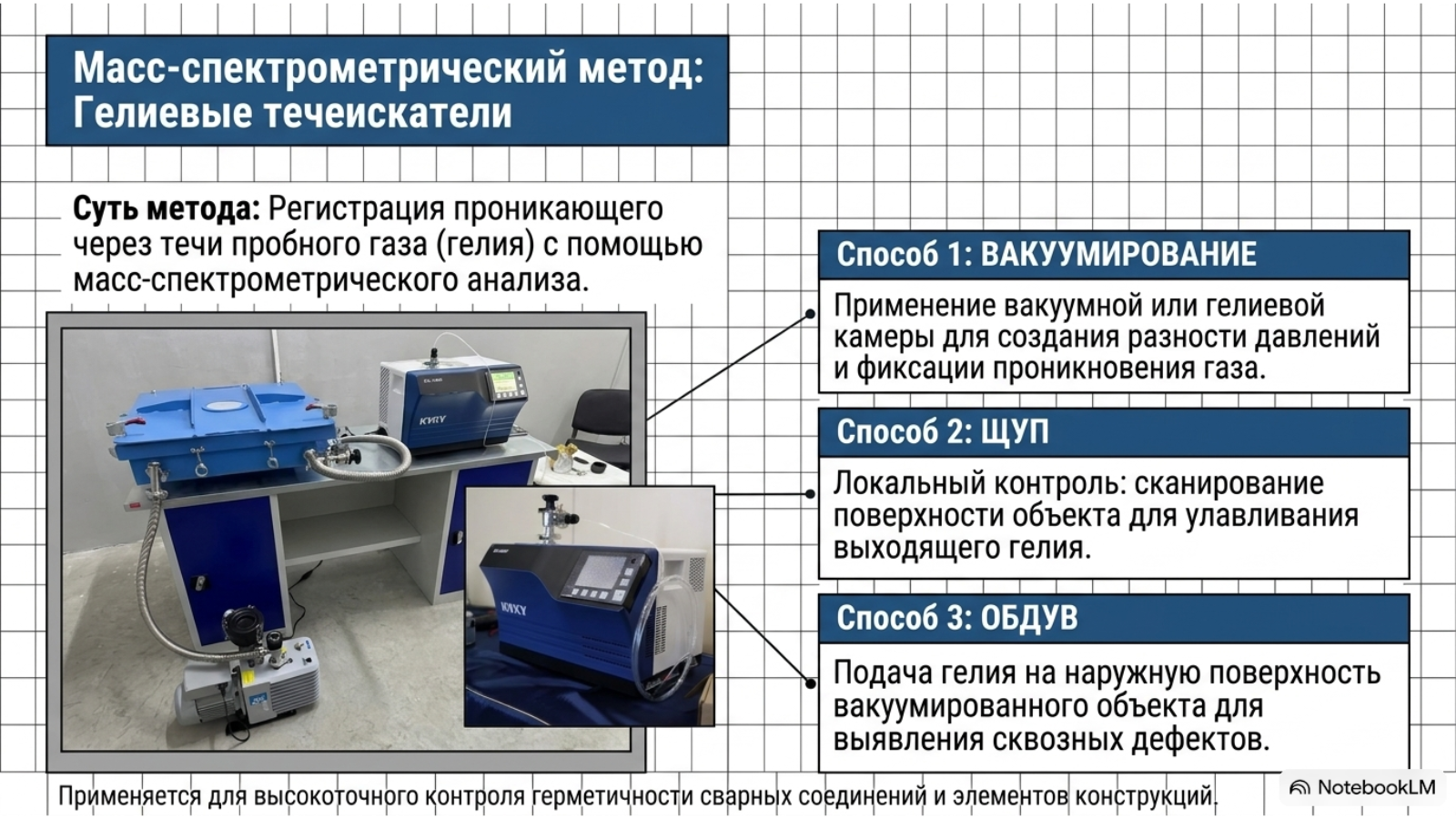

Проведение контроля масс-спектрометрическим методом гелиевыми течеискателями
Гелиевый течеискатель основан на масс-спектрометрическом методе регистрации проникающего через течи пробного газа — гелия и может быть применен для контроля герметичности объектов контроля способами вакуумирования (вакуумной и гелиевой камеры), щупа, обдува и другими.
