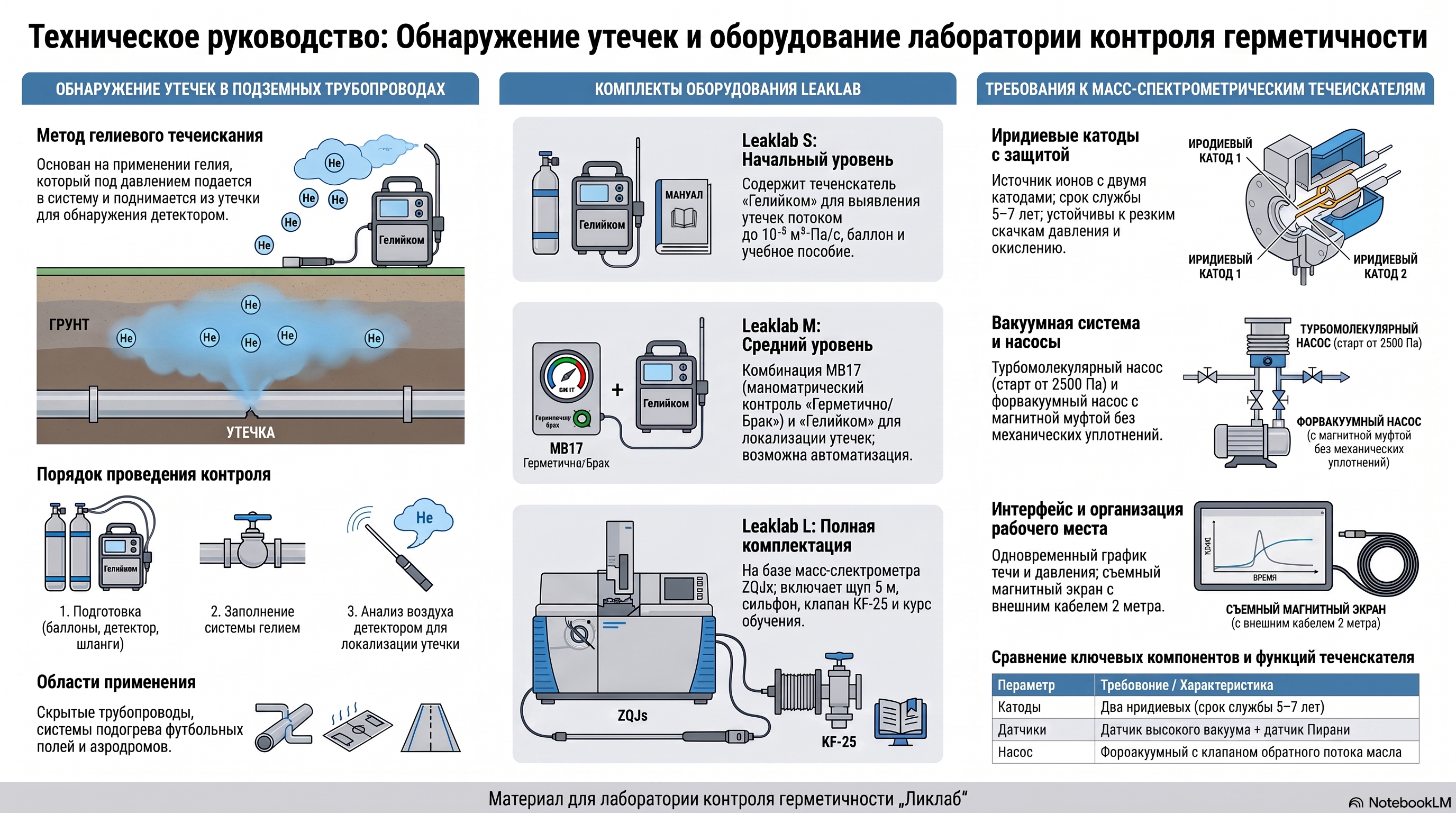

Подробная техническая презентация
Оригинальные слайды NotebookLM на белом фоне дополняют материал схемами, таблицами, последовательностями процессов и ключевыми параметрами.

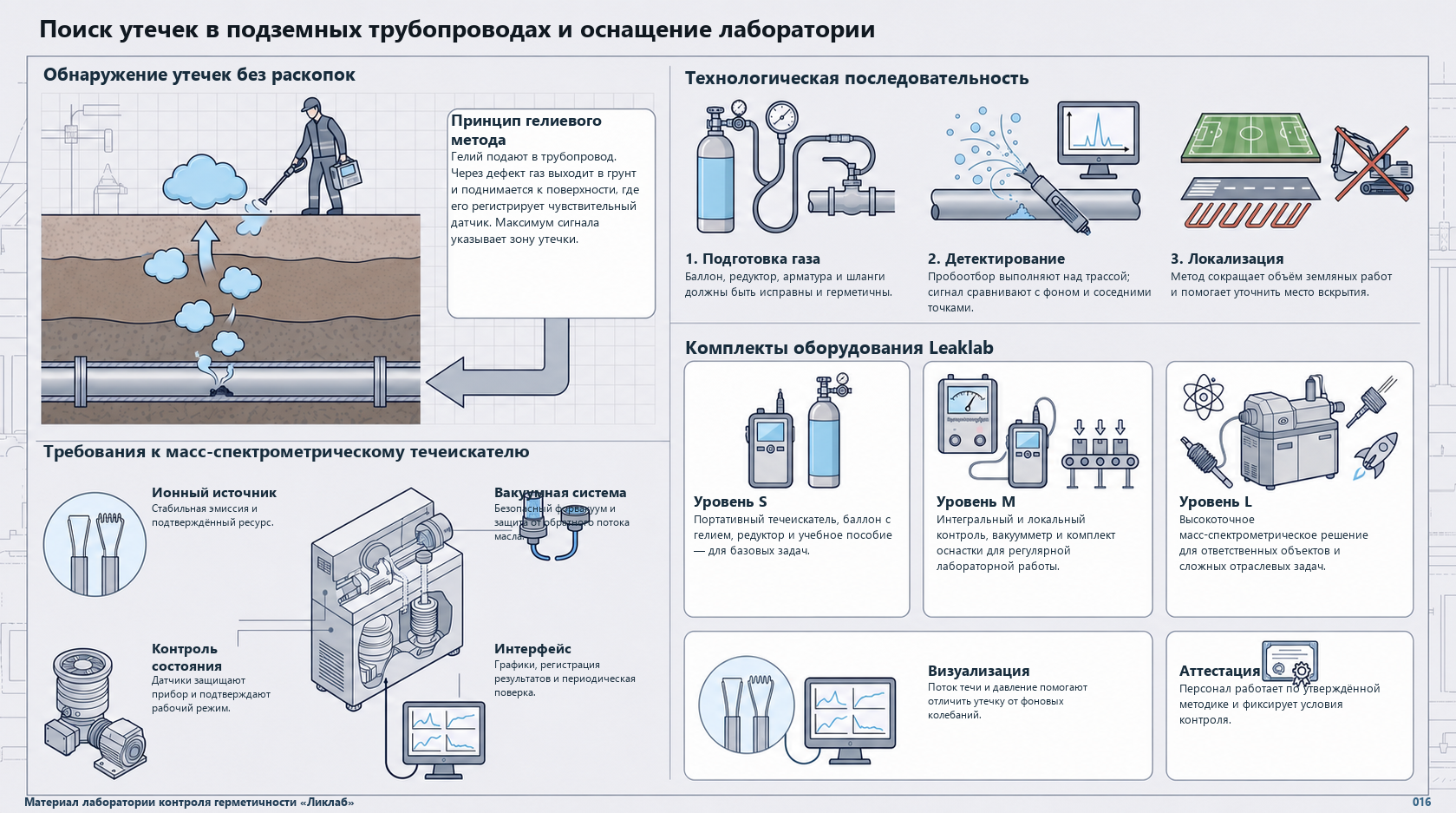

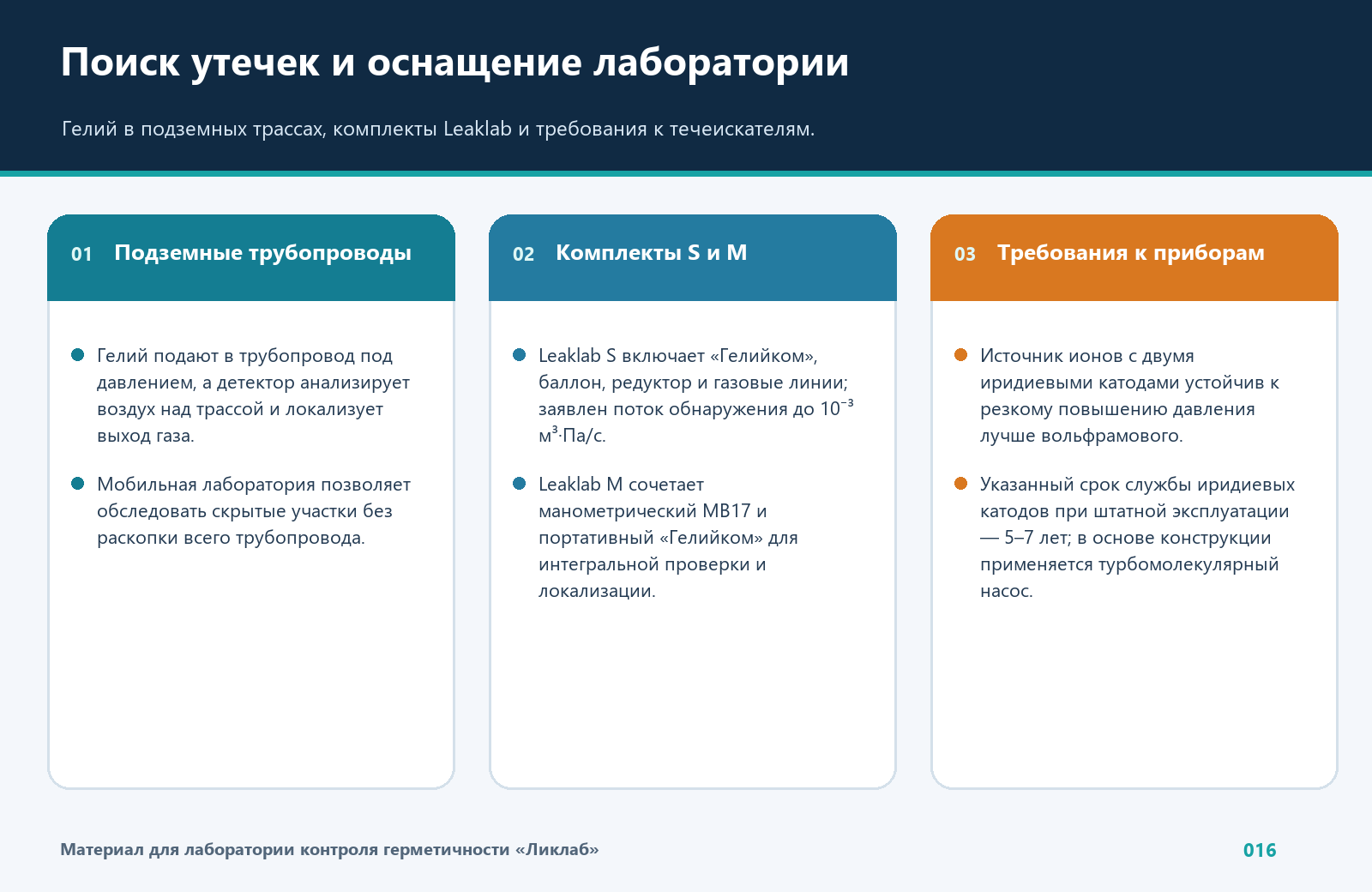

Обнаружение утечек в подземных трубопроводах

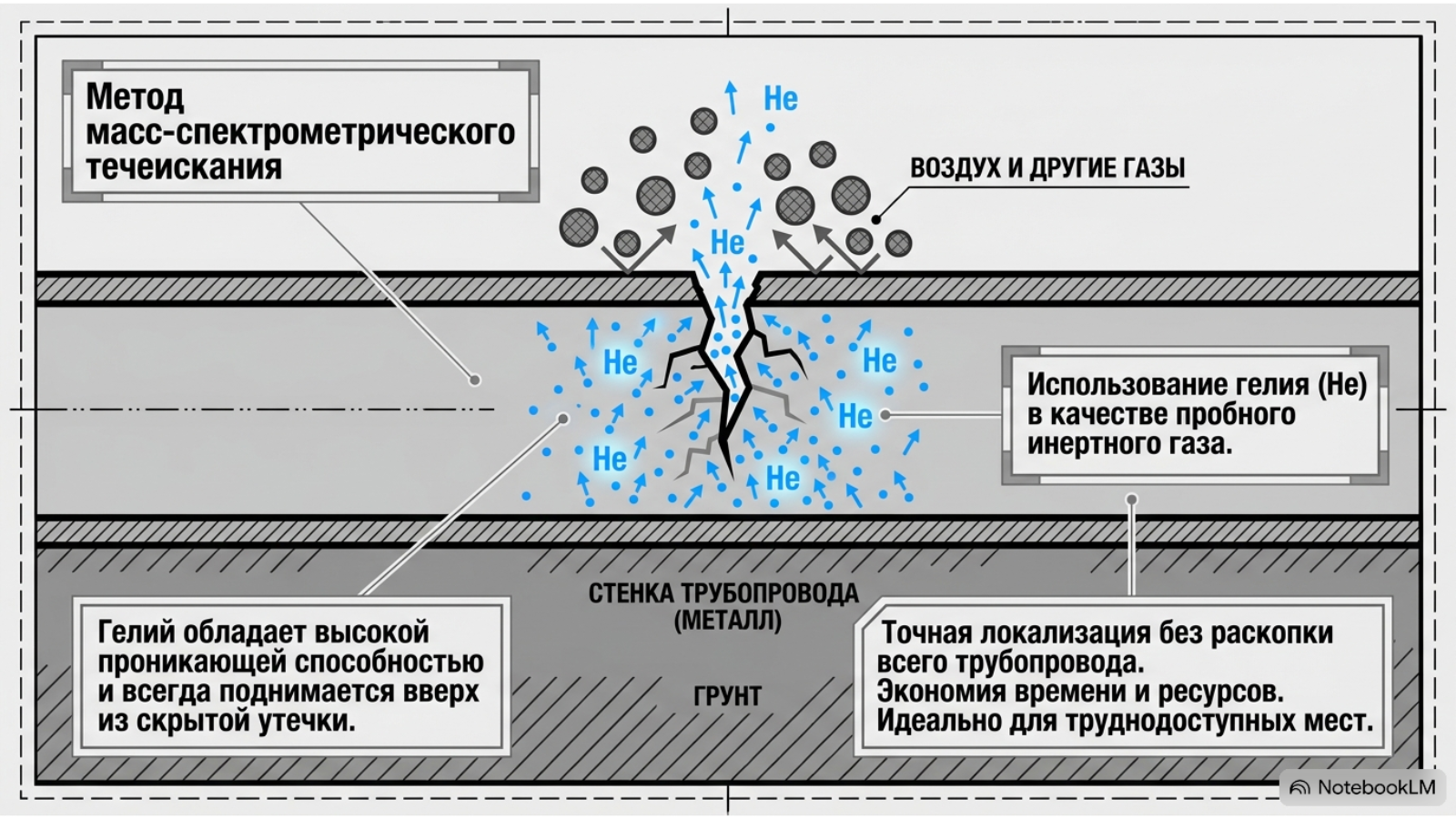

Поиск утечек в скрытых трубопроводах является важным процессом, обеспечивающим надежную эксплуатацию подземных систем. Один из самых эффективных методов для обнаружения таких утечек – использование гелиевого течеискателя. Этот метод основывается на применении гелия, инертного газа, который поднимается из утечки наверх, что делает его идеальным для точного обнаружения утечек.

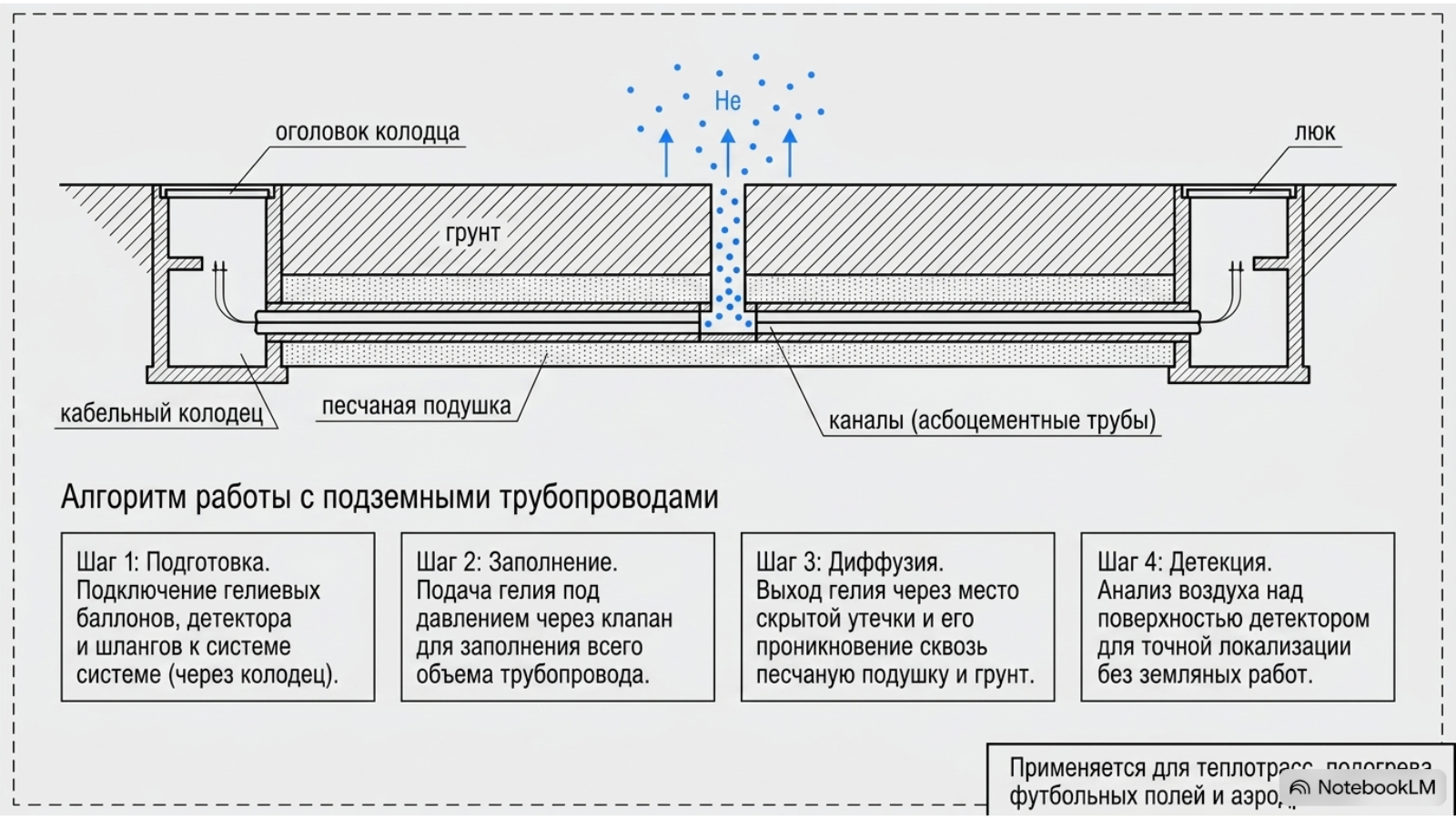

Процесс поиска утечек с помощью гелиевого течеискателя начинается с подготовки необходимого оборудования, включающего гелиевые баллоны, детектор гелия и соединительные шланги. Затем гелий под давлением подается в трубопровод через специальный клапан, чтобы заполнить всю систему. Если в трубопроводе есть утечка, гелий начнет выходить наружу и распространяться по окружающей среде. Специальный детектор гелия анализирует воздух вокруг трубопровода и точно определяет местоположение утечки, обнаруживая присутствие гелия в воздухе.
Этот метод позволяет выявлять утечки даже в самых труднодоступных местах, что делает его незаменимым при проверке подземных трубопроводов. Мобильные лаборатории обеспечивают быстрый и точный анализ без необходимости раскапывания всего трубопровода. Это позволяет экономить время и ресурсы, сводя к минимуму разрушительные работы.
Процесс поиска утечек в таких системах, как подогрев футбольных полей или аэродромов, также осуществляется с использованием гелия. После заполнения системы гелием, детектор используется для поиска мест утечки. Это позволяет быстро и безопасно определить, и устранить утечки, предотвращая потери теплоносителя.

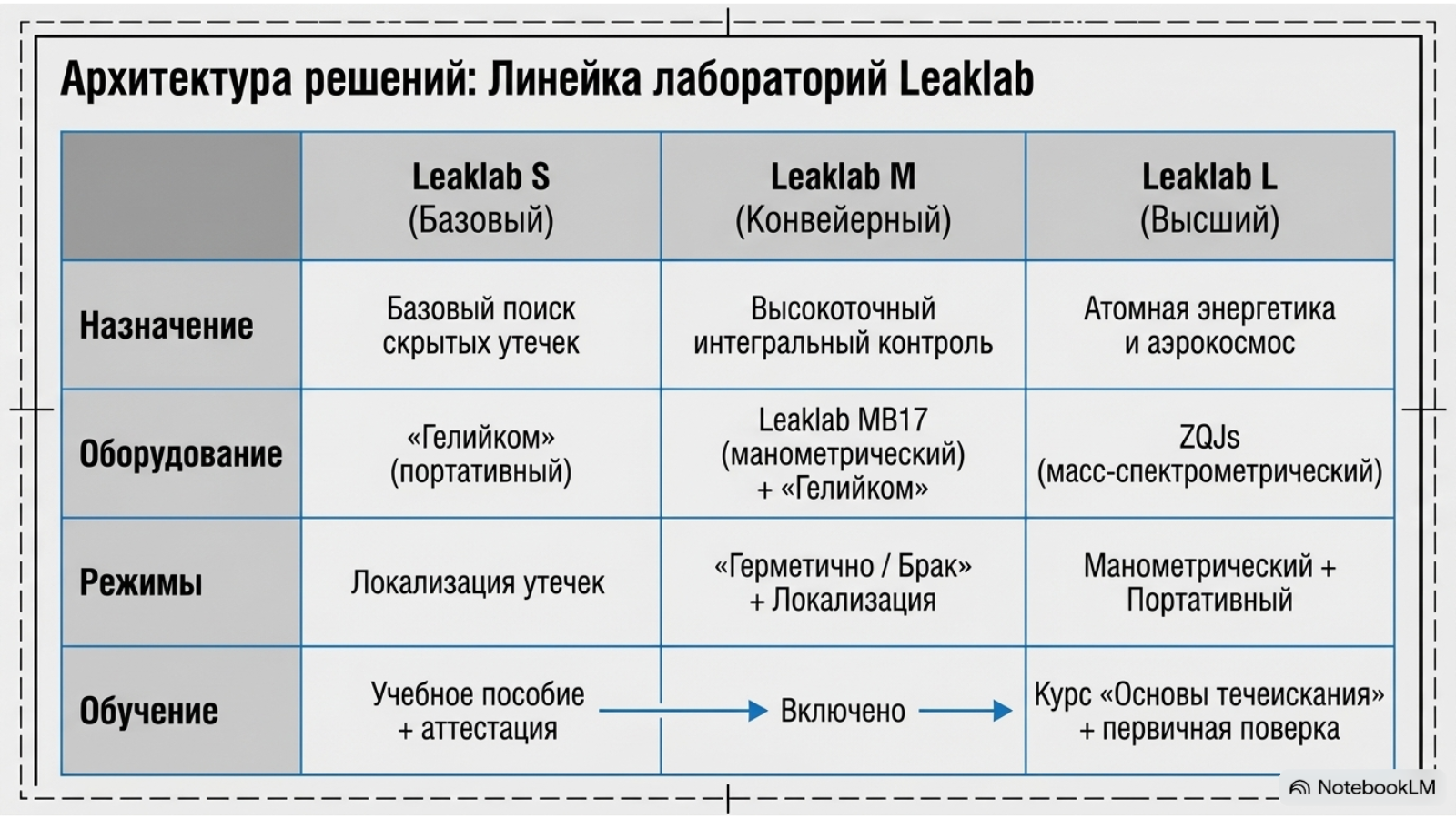

Для выполнения работ по поиску утечек доступны три типа комплектов лабораторного оборудования.
Комплекты оборудования для лаборатории контроля герметичности

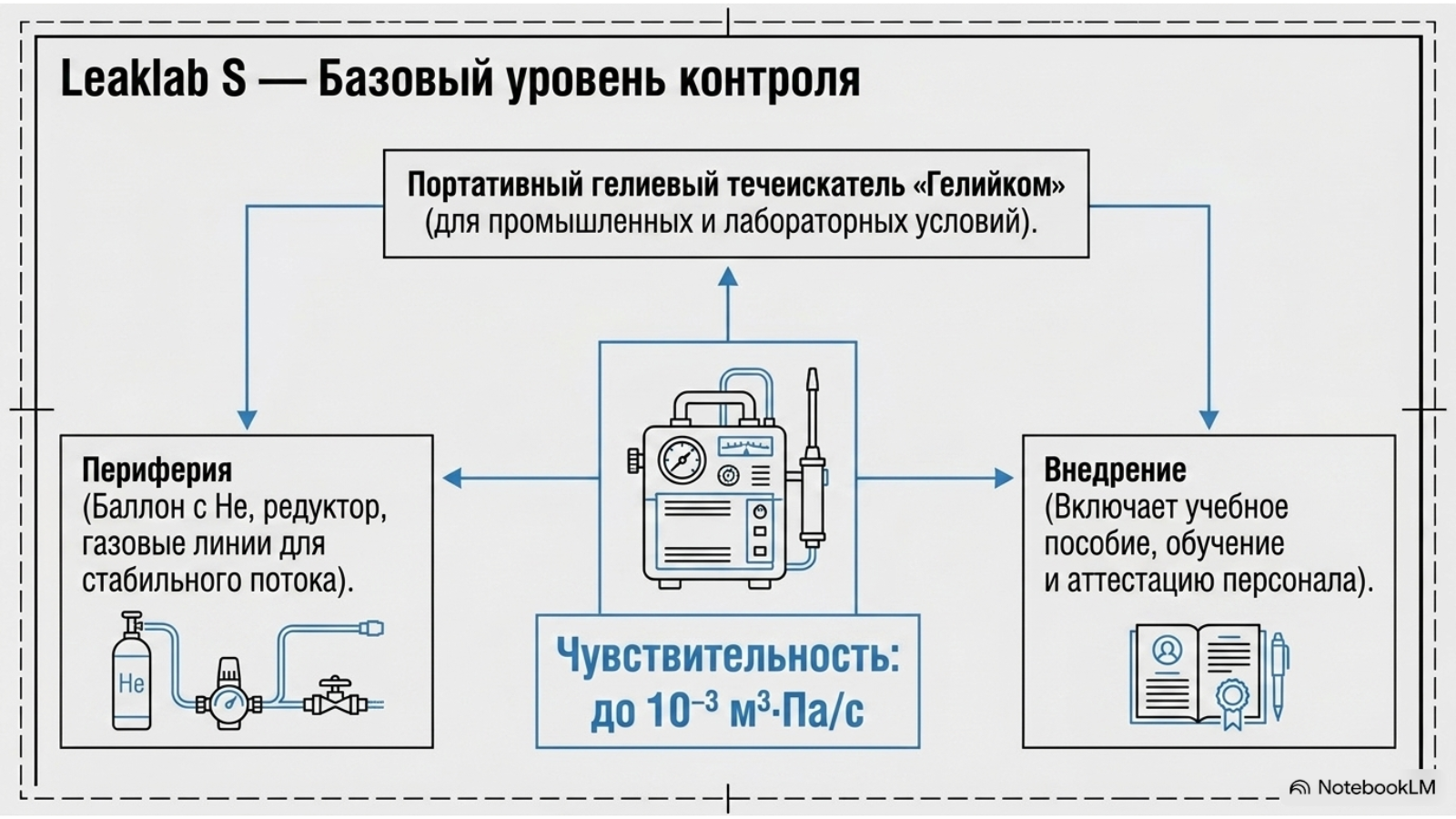

Комплект оборудования лаборатории начального уровня Leaklab S предназначен для выполнения базовых задач по поиску скрытых утечек с использованием современных приборов и методик. Комплект содержит портативный гелиевый течеискатель «Гелийком», который позволяет эффективно выявлять утечки потоком до 10-3 м³·Па/с в промышленных и лабораторных условиях. Для подачи тестового газа предусмотрены баллон с гелием, редуктор и газовые линии, обеспечивающие стабильный поток и точное управление подачей.
В комплект лаборатории входят материалы для обучения и учебное пособие, что позволяет подготовить персонал к работе с оборудованием. Завершающим этапом является аттестация специалистов, которая подтверждает их квалификацию в области контроля герметичности.

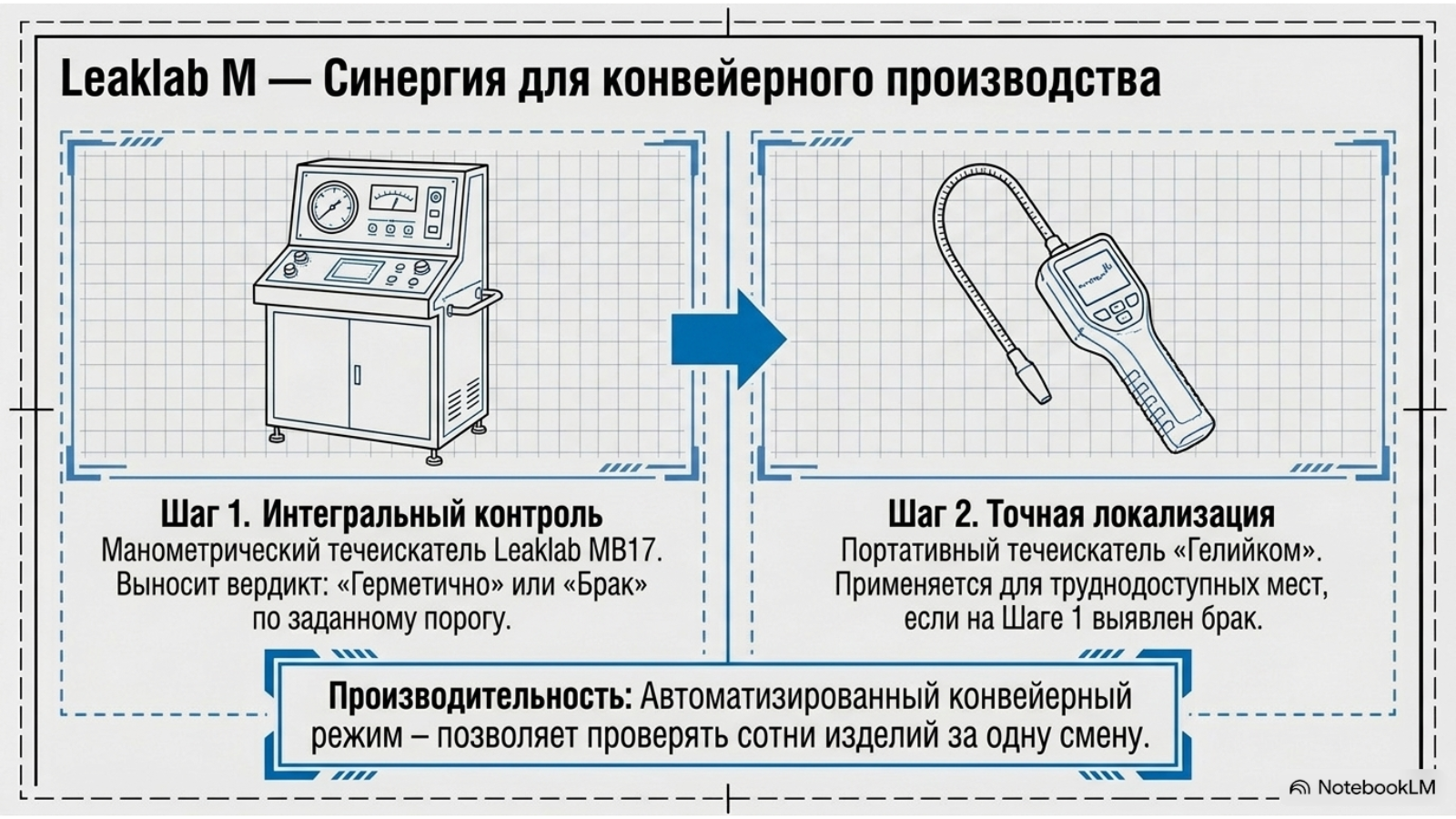

Комплект оборудования лаборатории среднего уровня Leaklab М — это современное решение для высокоточного контроля герметичности изделий. Он сочетает в себе два устройства: манометрический течеискатель Leaklab MB17 и портативный гелиевый течеискатель «Гелийком». Leaklab MB17 проводит интегральный контроль герметичности изделий с результатом «Герметично» или «Брак» в соответствии с установленным порогом.
Течеискатель «Гелийком» компактен и удобен для работы в труднодоступных местах, и используется для локализации утечки. Сочетание этих приборов обеспечивает полный цикл проверки — от общей диагностики до точного определения мест утечек. Это делает комплект незаменимым для контроля герметичности трубопроводов, включая сложные и труднодоступные участки.
Одним из ключевых преимуществ комплекта является возможность автоматизированной проверки в конвейерном режиме, что позволяет тестировать сотни изделий за одну смену.

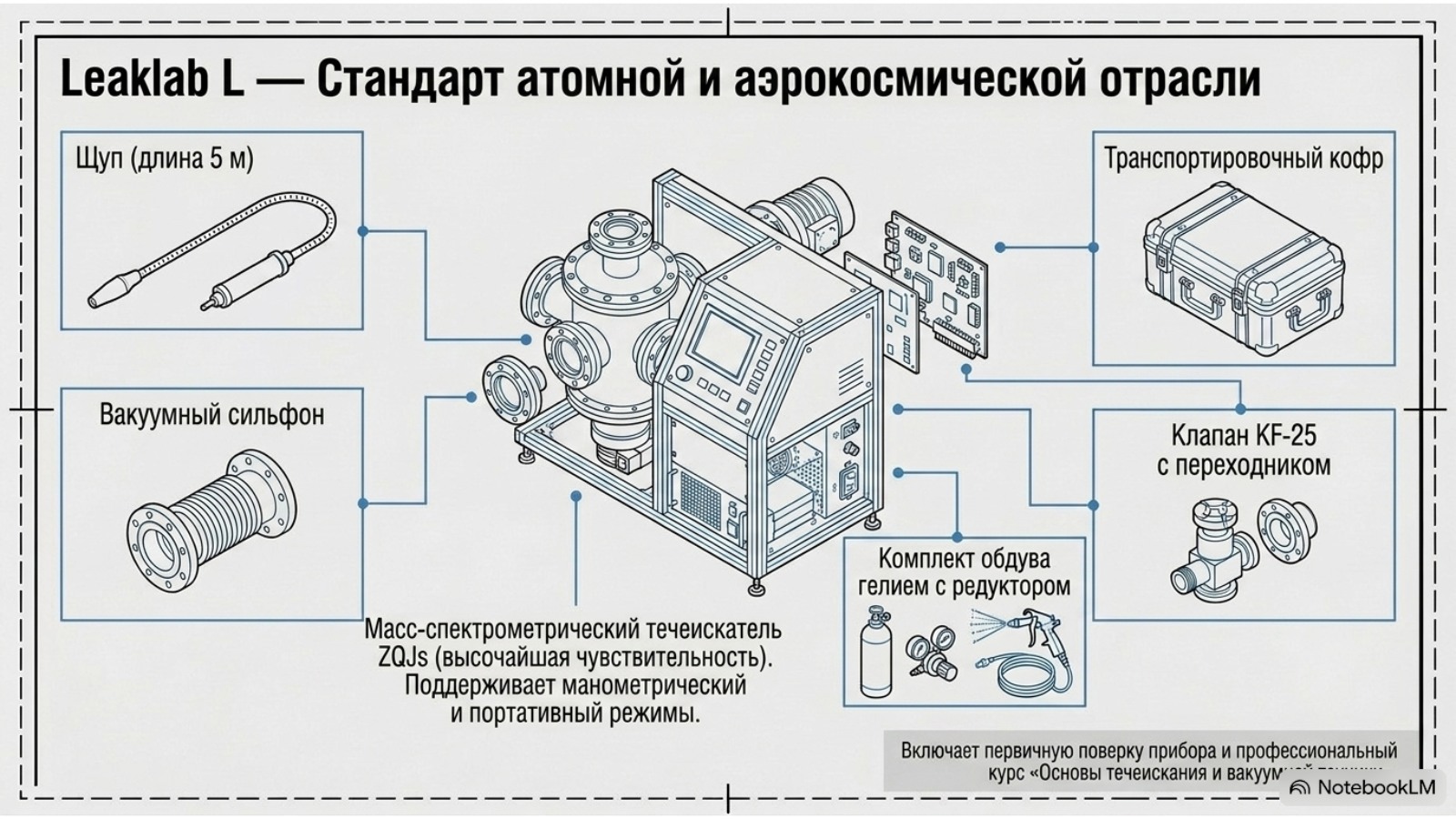

Лаборатория полной комплектации Leaklab L: Высокоточный контроль герметичности
Комплект лаборатории Leaklab L предназначен для выполнения всех задач контроля герметичности, начиная от массового применения в промышленности до требований, предъявляемых атомной энергетикой и аэрокосмической отраслью. В основе решения лежит масс-спектрометрический гелиевый течеискатель ZQJs, обеспечивающий высокую чувствительность и точность.
Комплект поставки включает все необходимые аксессуары для полноценной работы: щуп длиной 5 м, транспортировочный кофр, вакуумный сильфон, клапан KF-25 с переходником, а также комплект для обдува гелием с редуктором. Установка поддерживает как манометрический, так и портативный режимы работы, что позволяет адаптировать систему под задачи различной сложности.
Для обеспечения высокой квалификации персонала заказчика проводится обучение на курсе «Основы течеискания и вакуумной техники», включающее как теоретические, так и практические занятия. После завершения обучения и сертификации специалисты способны эффективно использовать Leaklab L на любых этапах производственного процесса. Первичная поверка течеискателя входит в комплект, что гарантирует его соответствие стандартам. Такой комплексный подход позволяет реализовать решения для контроля герметичности любой сложности, включая задачи атомной промышленности и космических программ.

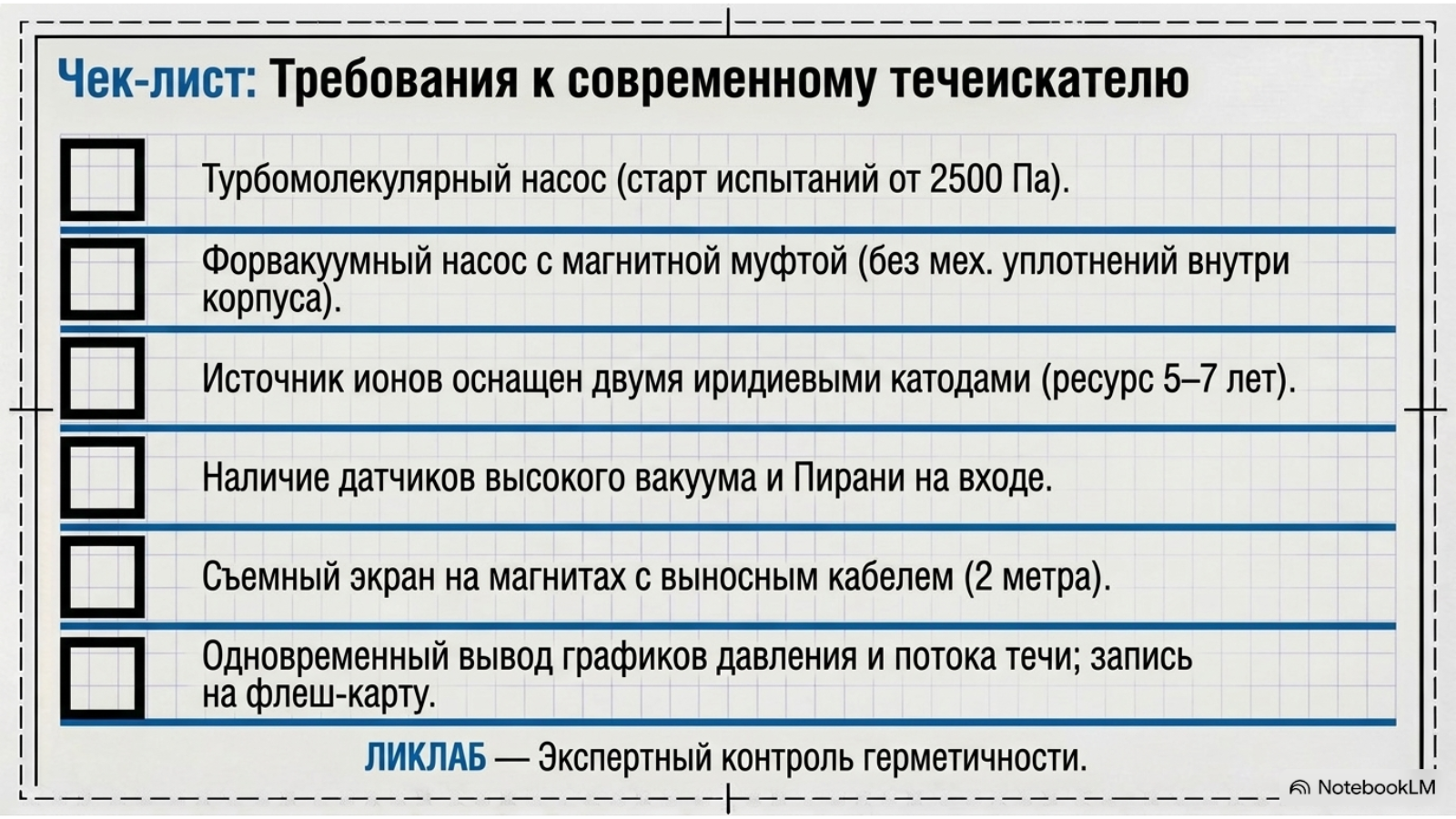

Типовые требования к современным масс-спектрометрическим течеискателям

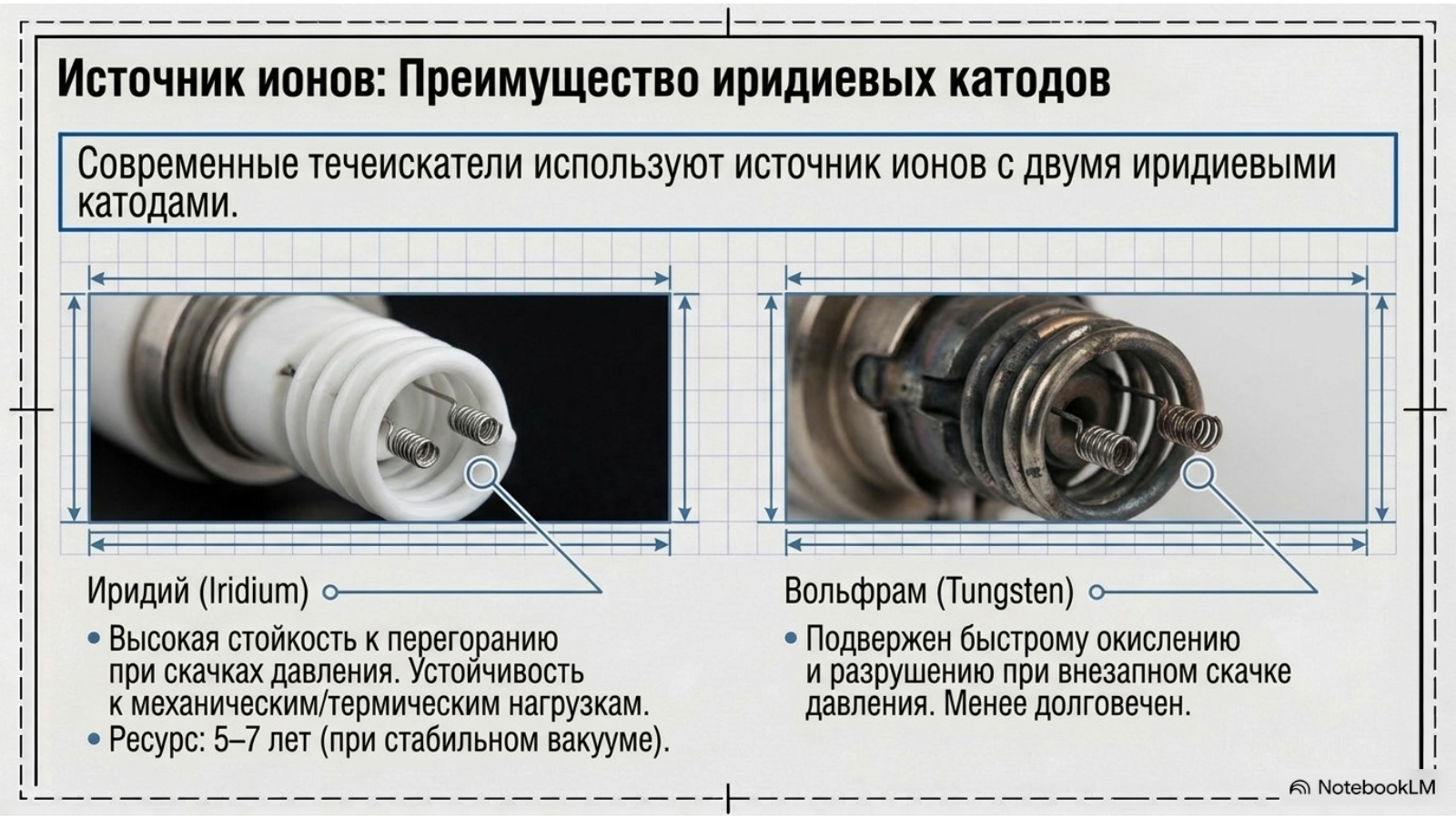

В современных течеискателях используется источник ионов с двумя иридиевыми катодами. Одним из главных преимуществ иридиевых катодов является их устойчивость к перегоранию в условиях резкого повышения давления в объекте контроля.
При внезапном скачке давления в системе, подключенной к течеискателю, иридиевые катоды демонстрируют гораздо лучшую стойкость, чем вольфрамовые, которые более подвержены разрушению из-за быстрого окисления. Средний срок службы иридиевых катодов составляет 5–7 лет при штатной эксплуатации. Это связано с их высокой долговечностью и устойчивостью к механическим и термическим нагрузкам. Для продления срока службы катодов важно соблюдать условия эксплуатации, такие как поддержание стабильного вакуума и предотвращение резких перепадов давления.
Рекомендуемые эксплуатационные характеристики течеискателя

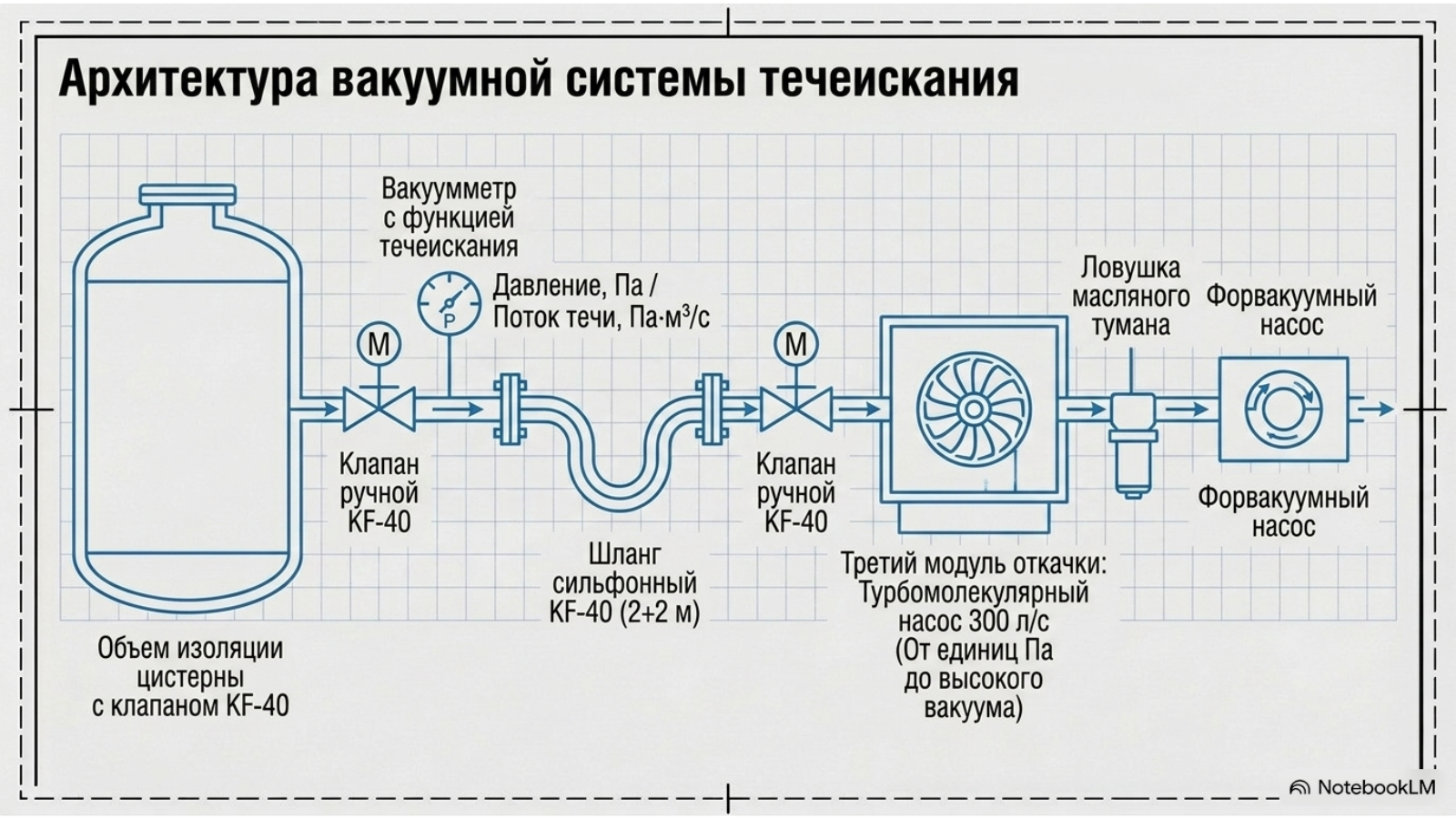

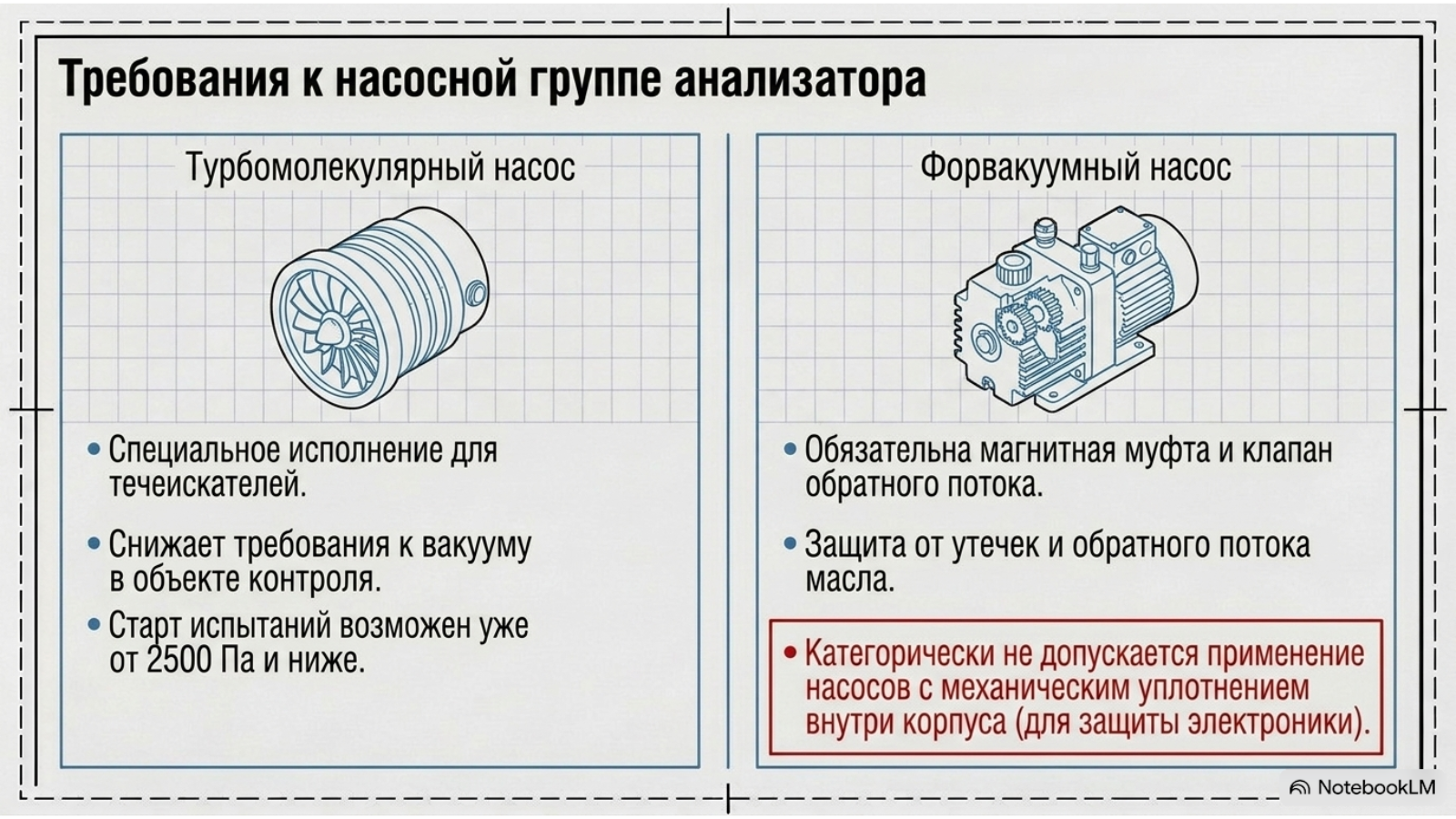

Высокотехнологичный и надежный турбомолекулярный насос в основе конструкции
Турбомолекулярный насос, специально изготовленный для течеискателей, позволяет снизить требования к вакууму в объекте контроля. Начинать испытания можно от 2500 Па и ниже.
Форвакуумный насос с защитой от утечек масла и от обратного потока масла
В приборе должен быть установлен насос с магнитной муфтой и клапаном обратного потока, который предотвращает истечение или попадание масла в объект контроля и корпус прибора. Не допускается применение форвакуумного насоса с механическим уплотнением, установленного внутри корпуса прибора, для защиты от протечек масла внутрь прибора и попадания в электронику при долговременной работе.

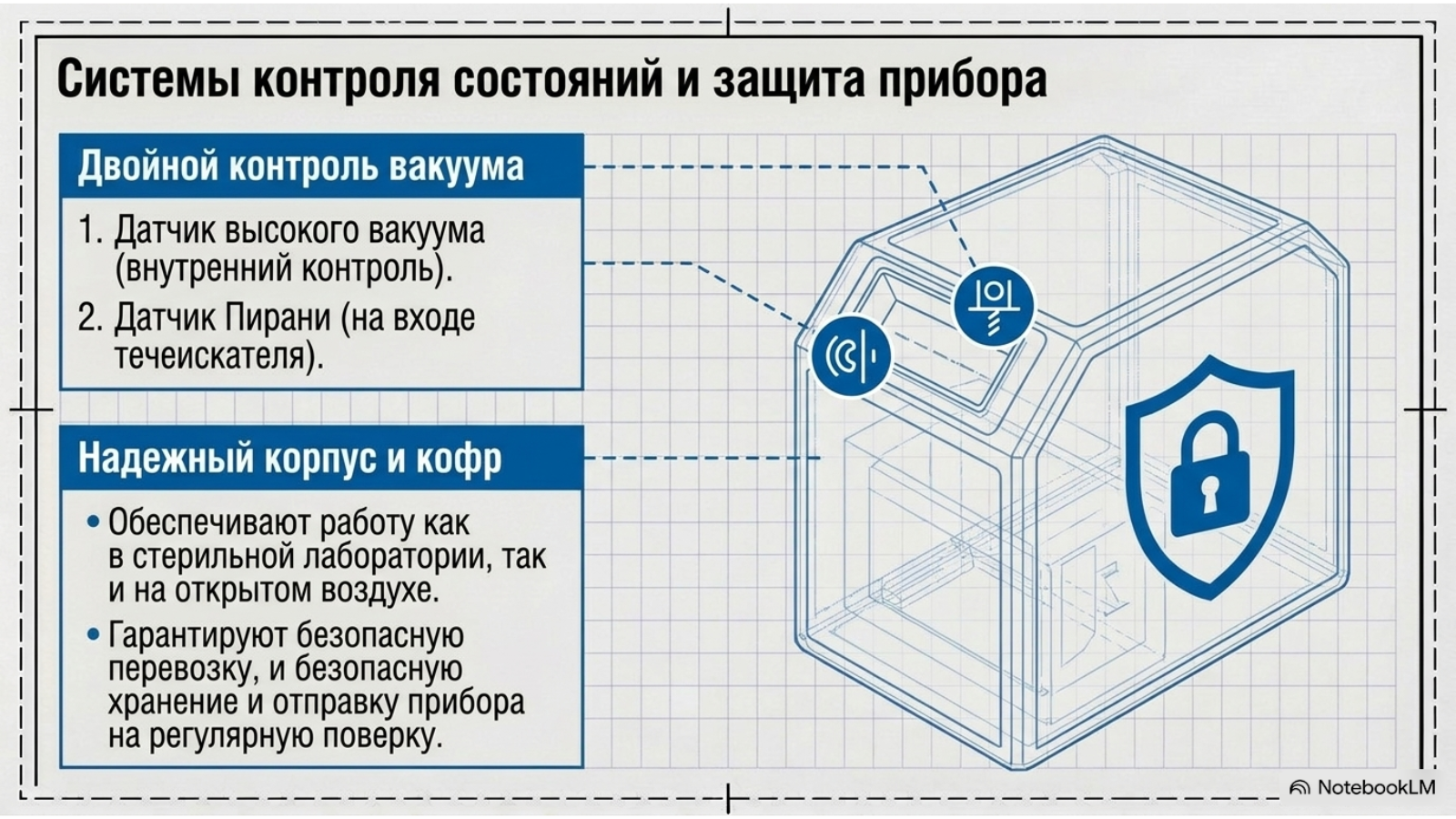

Два датчика давления вакуума для контроля состояния прибора
Анализатор должен быть оснащен датчиком высокого вакуума и датчиком Пирани на входе течеискателя.
Надежный корпус и защитный кофр
Конструкция прибора позволяет проводить работы как в лаборатории, так и на открытых пространствах, а также удобно осуществлять перевозку, хранение, сервисное обслуживание и отправку на поверку.
Требования к системе отображения сигнала
Прибор должен быть снабжен функцией индикации графика изменения потока течи и одновременно, на том же экране, индикацией графика изменения давления вакуума. Оператор должен иметь возможность следить одновременно за потоком сигнала гелия в системе и за давлением в объекте контроля на одном экране течеискателя, а также сохранять записи на встроенную флеш-карту.

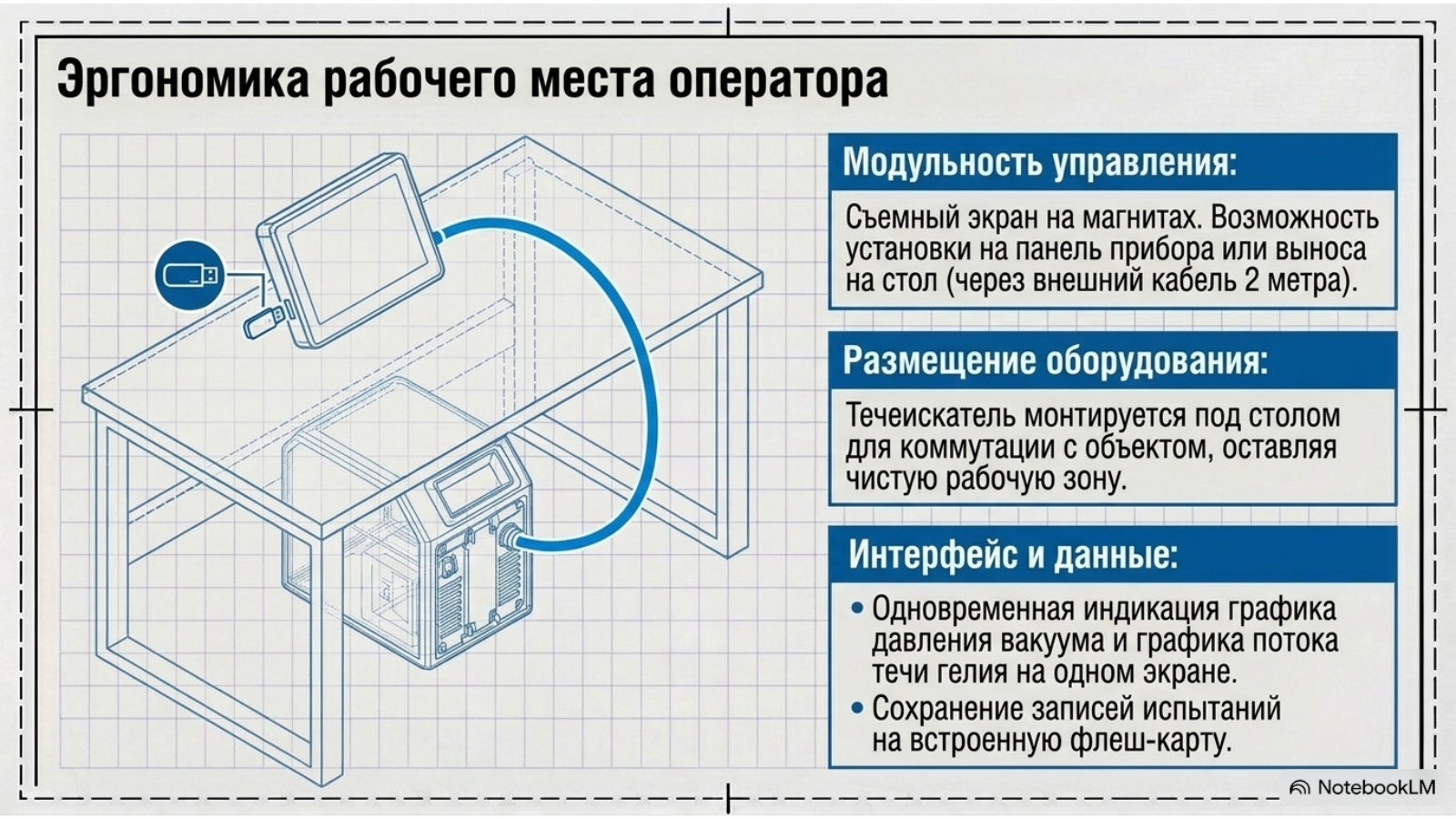

Требования к экрану и организации рабочего места контроля герметичности
Прибор должен иметь съемный экран с магнитами, который можно установить не только на панель прибора, но и отдельно на стол для удобной организации рабочего места. Течеискатель должен иметь возможность установки под рабочим местом для коммутации с объектом контроля. Экран индикации управления должен быть выведен на расстояние 2 метра с помощью внешнего кабеля, позволяя оператору управлять системой и процессом испытаний из удобного положения.
