Мембранно-ёмкостный вакуумметр Ликлаб M1: принцип действия, исполнения и технические характеристики

Инженерная платформа LEAKLAB M1

Ликлаб M1 - мембранно-ёмкостный вакуумметр абсолютного давления, представленный как одна коммерческая модельная платформа с заказными исполнениями. При заказе выбираются предел полной шкалы, температурный режим, тип выходного сигнала, электрическое и вакуумное подключение, а также дополнительные функции. Конкретный прибор не объединяет одновременно все варианты, перечисленные в этой публикации.

Что представляет собой Ликлаб M1

Платформа Ликлаб M1 предназначена для прямого измерения абсолютного давления в вакуумных и газовых системах. В основе лежит мембранно-ёмкостный принцип: давление процесса вызывает деформацию чувствительной мембраны, деформация изменяет электрическую ёмкость, а электронная схема преобразует это изменение в выходной сигнал. Для подтверждённых исходных исполнений производитель указывает прямое измерение, не зависящее от состава газа. Это означает отсутствие необходимости вводить газозависимые поправочные коэффициенты, но не отменяет метрологическую калибровку, проверку нуля и соблюдение условий эксплуатации.

M1 объединяет инженерную логику нескольких специализированных исходных исполнений в понятную систему выбора. В платформе предусмотрены базовые аналоговые, подогреваемые, предназначенные для загрязняющих процессов, оснащённые внешней установкой нуля, релейные, компактные неподогреваемые и высокотемпературные варианты. Совместимость конкретных функций подтверждается для выбранного исполнения; произвольное сочетание всех опций не предполагается.

Физический принцип измерения абсолютного давления

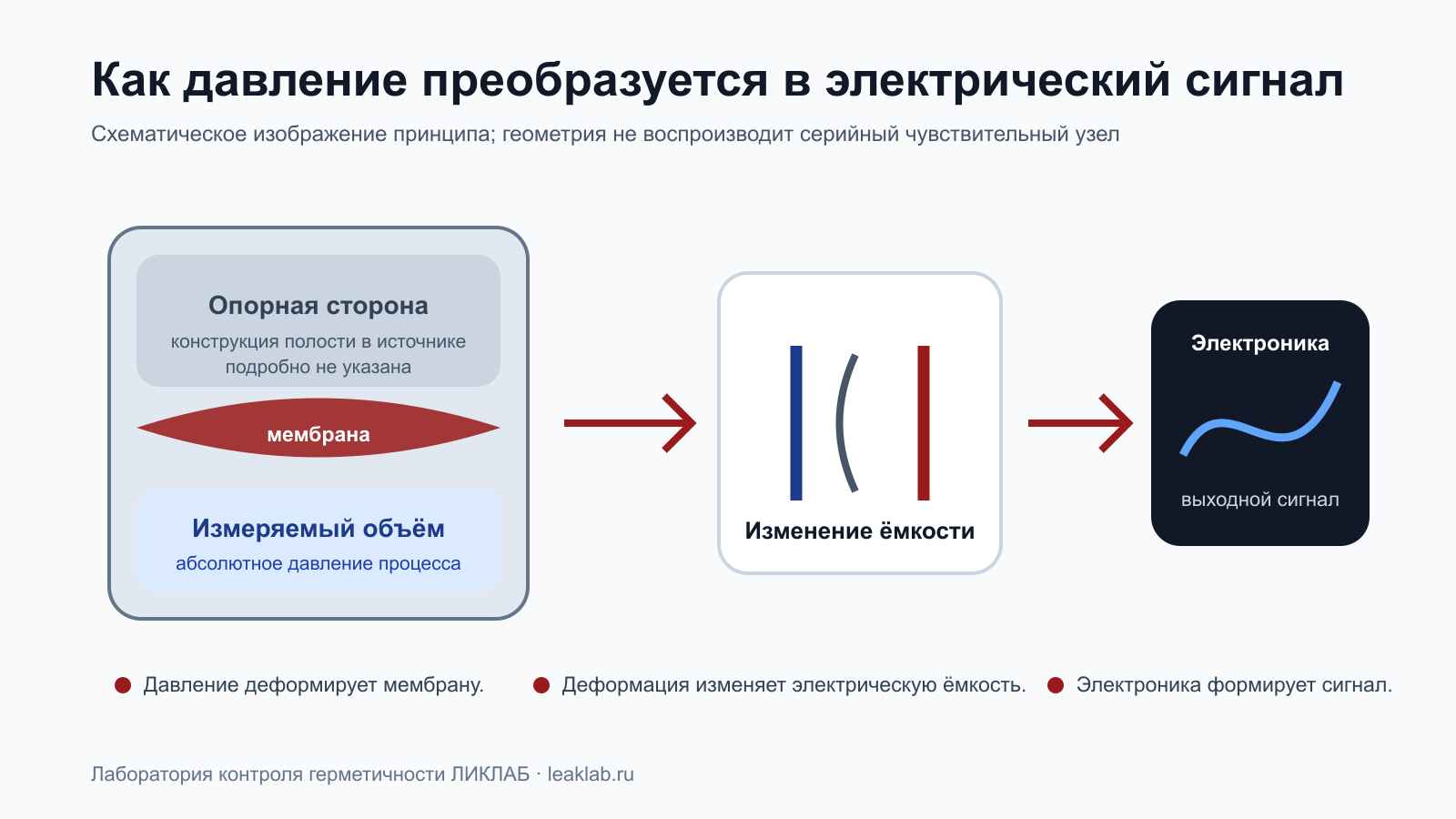

Чувствительная мембрана разделяет измеряемую сторону и внутреннюю часть преобразователя. Изменение давления со стороны процесса изменяет положение мембраны относительно электрода. Поскольку взаимное положение проводящих элементов влияет на ёмкость, механическая деформация преобразуется в электрический параметр. Электронный модуль формирует аналоговый сигнал, пропорциональный измеряемому давлению в пределах выбранной полной шкалы.

Первичный каталог подтверждает использование коррозионностойкого сплава на основе никеля для поверхностей, контактирующих с вакуумом. При этом конкретная марка сплава, материал уплотнений, конструкция опорной полости и полный перечень материалов для каждого присоединения в доступном источнике не раскрыты. Поэтому совместимость с конкретным газом или химическим процессом должна оцениваться отдельно, даже если исполнение описано как предназначенное для процессов травления или загрязняющих сред.

Как выбирать предел полной шкалы

Full Scale, или предел полной шкалы, выбирается при заказе. Для платформы документально встречаются значения 0,02; 0,05; 0,1; 0,25; 1; 2; 10; 20; 30; 50; 100; 250; 500 и 1000 Torr. Это объединённый перечень по нескольким исполнениям. Он не означает, что каждое значение доступно при любой температуре и с любой опцией.

Например, для базового аналогового исполнения без подогрева подтверждены пределы от 0,1 до 1000 Torr в дискретном наборе. При термостабилизации 45 °C добавляются низкие пределы 0,02 и 0,05 Torr, но состав набора отличается. Для термостабилизации 100 °C минимальный подтверждённый предел составляет 0,05 Torr. Исполнение для процессов травления имеет собственный набор, ограниченный 100 Torr. Компактный неподогреваемый вариант начинается с 1 Torr, а высокотемпературный также имеет минимальный подтверждённый предел 1 Torr.

Выбирать датчик только по максимальному давлению системы неправильно. Нужно учитывать рабочую область, ожидаемую точность, допустимый перегрузочный режим, температурные условия, вероятность загрязнения, интерфейс и присоединение. Датчик с пределом 1000 Torr нельзя автоматически считать равноценной заменой исполнению 0,1 Torr: при одинаковом относительном разрешении полной шкалы абсолютная величина шага различается.

Погрешность, разрешение и температурные коэффициенты

В источниках погрешность нормирована как процент от показания, а разрешение - как процент полной шкалы. Эти величины нельзя объединять под словом «точность». Наилучшее подтверждённое значение ±0,12 % от показания относится только к определённым подогреваемым исполнениям и пределам. Оно не является общей характеристикой всей платформы.

Для базового исполнения с термостабилизацией 45 °C подтверждены: ±0,25 % от показания для 0,02 Torr; ±0,15 % для 0,05, 0,1 и 0,25 Torr; ±0,12 % для пределов выше 0,1 Torr. Для неподогреваемого и 100 °C вариантов применяются значения ±0,5 % при пределах ниже 1 Torr и ±0,25 % при пределах не ниже 1 Torr. Исполнение с внешней установкой нуля при 45 °C имеет ±0,12 % для 1...1000 Torr, а при меньших пределах - иные значения.

Разрешение 0,001 % полной шкалы подтверждено для ряда базовых, подогреваемых и релейных вариантов. Для низких пределов 0,02 и 0,05 Torr базового исполнения указано 0,002 % полной шкалы. Для высокотемпературного исполнения подтверждено 0,01 % полной шкалы. Температурные коэффициенты нуля и чувствительности также зависят от исполнения; их нельзя свести к одному числу без потери условий.

Термостабилизация и прогрев

В платформе встречаются неподогреваемые варианты, термостабилизация 45 и 100 °C, а также высокотемпературные исполнения 150, 160 и 200 °C. Эти значения описывают температурный режим конкретного исполнения датчика, а не универсальную рабочую температуру измеряемого газа или окружающей среды.

Для вариантов с термостабилизацией 45 °C в каталоге обычно указана температура окружающей среды 15...40 °C; для 100 °C - 15...50 °C. Неподогреваемые варианты, как правило, рассчитаны на 0...50 °C, но для компактного исполнения с пределами 1 и 2 Torr установлено более узкое условие 15...40 °C. Высокотемпературный вариант имеет температуру окружающей среды 15...50 °C и отдельные ограничения скорости воздушного потока.

Для подогреваемых исполнений с пределом не ниже 1 Torr подтверждён предварительный прогрев 2 ч, а для пределов ниже 1 Torr - 4 ч. Для высокотемпературного исполнения указан прогрев 4 ч. До завершения прогрева нельзя автоматически считать, что ноль и чувствительность достигли установившегося состояния.

Установка нулевого сигнала

Для одного из заказных исполнений доступна внешняя установка нуля. Каталог прямо ограничивает эту опцию: она недоступна для сочетания 45 °C и 0,02 Torr, а также для сочетания 100 °C и 0,05 Torr. Поэтому наличие внешнего входа нуля нельзя переносить на всю платформу M1.

Точное остаточное давление, при котором следует выполнять установку нуля, и подробная сервисная процедура в приложенном каталоге не приведены. В публикации не задаётся вымышленный порог. Работы следует выполнять по руководству конкретного исполнения после полного прогрева и проверки условий монтажа.

Аналоговые сигналы, питание и цифровые интерфейсы

Для базовых, подогреваемых, релейных и высокотемпературных исполнений подтверждён аналоговый выход 0...10 В постоянного тока при входной нагрузке приёмного устройства более 10 кОм. Компактный неподогреваемый вариант может иметь выход 0...5 или 0...10 В в зависимости от заказа. Распространённое питание базовых вариантов - ±15 В постоянного тока с допуском ±5 %, а компактное неподогреваемое исполнение использует +13...+32 В постоянного тока.

Тип разъёма зависит от исполнения: в каталоге встречаются DB15, DB9, компактный DB15, разъём на кабеле, четырёхконтактный разъём и пятиконтактная клемма. Распиновка должна приниматься из документации именно на поставляемую конфигурацию.

Как интерпретировать аналоговый сигнал

Для линейного выхода 0...10 В значение давления определяется относительно заказного предела полной шкалы. Если документация конкретного исполнения подтверждает прямую линейную шкалу, то 10 В соответствуют выбранному Full Scale, а промежуточное напряжение пересчитывается пропорционально. Например, одинаковые 5 В у датчиков с пределами 1 и 100 Torr означают принципиально разные значения давления. Поэтому контроллеру недостаточно знать только тип сигнала: в его параметрах должен быть записан предел именно установленного прибора.

Перед вводом сигнала в ПЛК или регистратор проверяют общую точку, допустимую нагрузку, экранирование кабеля и назначение контактов. Требование входного сопротивления более 10 кОм относится к приёмной стороне аналогового канала. Использование меньшей нагрузки способно изменить измерительный сигнал и не соответствует подтверждённым условиям. Для варианта 0...5 В формулу масштабирования и допустимые уровни следует брать из паспорта поставки: наличие такого выхода подтверждено только для компактного неподогреваемого исполнения.

Каталог не задаёт универсальные уровни аварии при обрыве кабеля, перегрузке шкалы или внутренней неисправности. Эти состояния нельзя программировать по предположению. Если проект требует диагностического сигнала, цифрового обмена или определённого поведения выхода за пределами шкалы, требование включают в опросный лист и подтверждают до заказа.

Релейное управление

Для релейного исполнения подтверждены два независимых реле. Уставки задаются сигналом в диапазоне 0,01...10 В. Коммутационная способность указана как 1 А при 30 В постоянного тока либо 0,5 А при 30 В переменного тока. Состояние контактов и назначение выводов должны проверяться по схеме конкретного разъёма.

Для высокотемпературного исполнения два релейных выхода являются опцией; диапазон настройки порога составляет 0,5...100 % полной шкалы. Наличие реле не следует считать базовой функцией платформы.

Вакуумные присоединения и монтаж

Каталог подтверждает несколько семейств присоединений: NW16-KF, NW25-KF, CF16, CF35, VCR, VCO, трубные и Tri-Clamp варианты. Их наличие зависит от исполнения. Нельзя автоматически считать эквивалентными 4VCR, 8VCR, 3/8 VCR и трубные присоединения: размеры и конструкция различаются.

Для низких пределов полной шкалы ориентация может быть частью заказного исполнения. В документации встречаются стандартный, горизонтальный и вертикальный варианты. Возможность свободного положения без ограничений подтверждается не для всех конфигураций. После изменения ориентации следует руководствоваться процедурой проверки нуля из документации конкретного прибора.

Ввод в эксплуатацию

Монтаж начинают с проверки кода исполнения, полной шкалы, напряжения питания, выходного сигнала, вакуумного фланца и монтажного положения. Маркировка прибора и документы поставки должны соответствовать проектной спецификации. До подключения важно убедиться, что в линии нет частиц, жидкой фазы и конденсата, способных попасть на чувствительную мембрану. Для загрязняющего процесса предпочтение конкретному варианту не отменяет требований к размещению и защите измерительной линии.

После механического монтажа проверяют герметичность соединения допустимым для установки методом. Затем подключают питание и сигнал строго по распиновке поставленного исполнения, выдерживают установленный прогрев и только после стабилизации оценивают нулевой сигнал. Нулевая коррекция, если она предусмотрена, выполняется при условиях, заданных руководством. Простое отключение прибора от процесса или кратковременная откачка сами по себе не доказывают достижение давления, достаточного для корректной установки нуля.

При первичной проверке полезно записать серийный номер, код заказа, дату, ориентацию, температуру окружающей среды, время прогрева, опорное давление и фактический выходной сигнал. Такой протокол отделяет параметры прибора от особенностей кабельной линии и системы управления и облегчает последующую диагностику дрейфа.

Перегрузка и защита от загрязнения

Для рассматриваемых мембранно-ёмкостных исполнений подтверждено допустимое давление перегрузки не более 310 кПа. Это значение характеризует стойкость, а не верхний предел измерений. Для компактного неподогреваемого варианта дополнительно указана стойкость к импульсу давления 690 кПа; переносить её на другие исполнения нельзя.

Для исполнения, ориентированного на травление, производитель описывает конструкцию, уменьшающую коррозионное повреждение и осаждение побочных продуктов на мембране. Для исполнения с внешней установкой нуля упомянута интегрированная направляющая структура, препятствующая осаждению частиц. Однако точные материалы уплотнений и перечень совместимых газов не указаны. Поэтому пригодность для кислорода, водорода, токсичных, горючих или иных агрессивных газов не заявляется без отдельного материаловедческого подтверждения.

Технические характеристики мембранно-ёмкостного вакуумметра Ликлаб M1

Таблица является сводкой нескольких документально подтверждённых исполнений. Она не является заводским кодом заказа и не подтверждает произвольную совместимость опций.

Практические области применения

Ликлаб M1 может использоваться в вакуумных камерах, установках нанесения покрытий, вакуумных печах, полупроводниковом оборудовании, системах подачи технологических газов, испытательных стендах, системах регулирования давления, установках дозирования газовых потоков и исследовательских системах. Контроль давления при испытаниях герметичности применим там, где методика требует измерения абсолютного давления и выбранное исполнение соответствует процессу.

Исполнения для загрязняющих и травильных процессов следует выбирать только после оценки состава среды, температуры, конденсации и материалов. Применение в метрологических установках возможно лишь после согласования требуемого статуса, калибровки и документального комплекта.

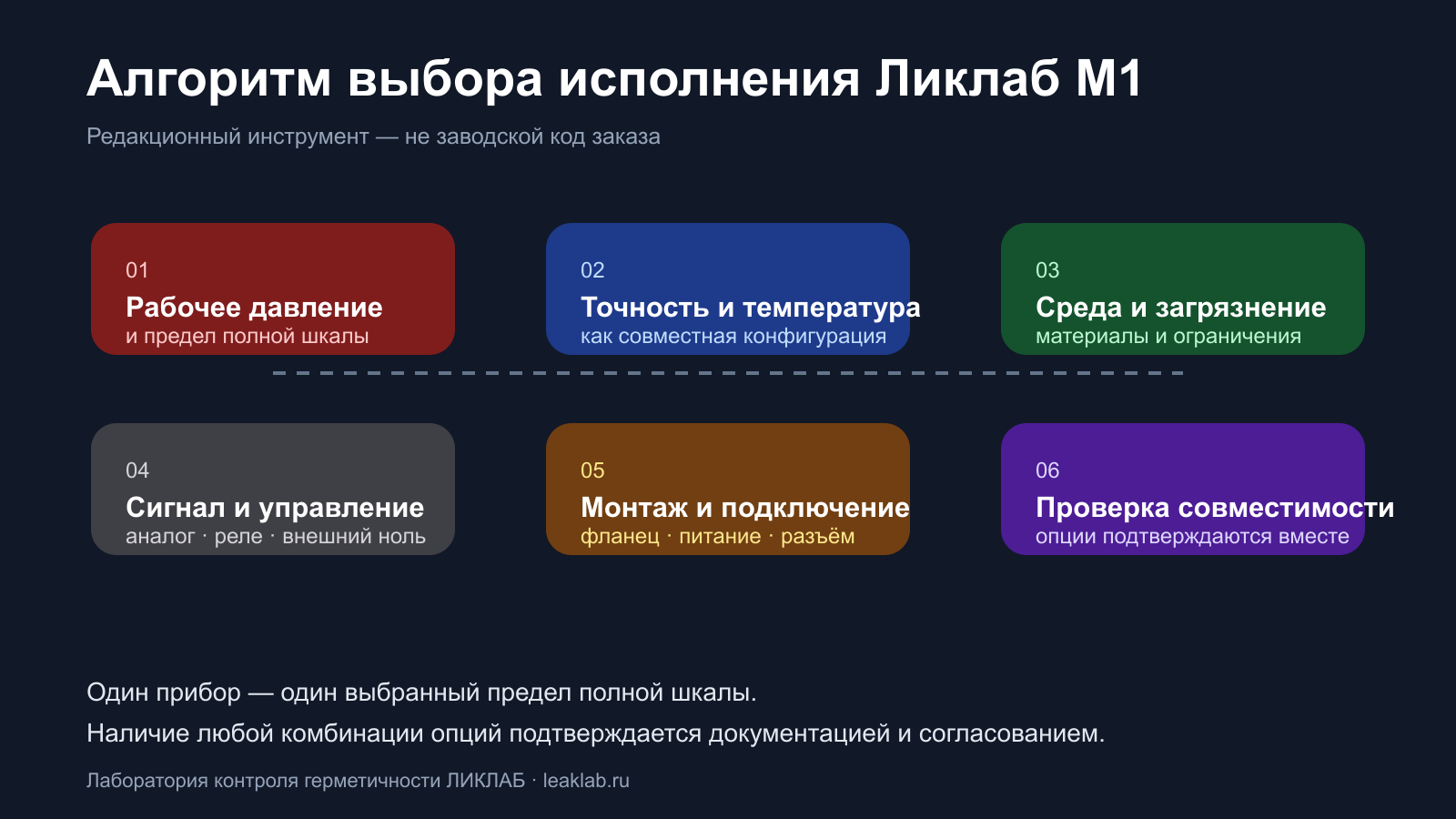

Алгоритм выбора исполнения M1

1. Определить рабочую область давления и выбрать один предел полной шкалы.
2. Установить требуемую погрешность и проверить её условия по температуре и полной шкале.
3. Определить необходимость термостабилизации и допустимую температуру окружающей среды.
4. Оценить загрязнение, конденсацию и химическую активность среды.
5. Выбрать выход 0...10 В либо доступный для компактного исполнения выход 0...5 В.
6. Определить необходимость двух релейных выходов или внешней установки нуля.
7. Выбрать вакуумное присоединение и монтажное положение.
8. Проверить напряжение питания, потребляемый ток и тип электрического разъёма.
9. Проверить документальную совместимость всех выбранных опций.
10. Согласовать метрологическое исполнение и комплект поставки.

Какие данные передать для подбора

Технический запрос должен описывать не только минимальное и максимальное давление. Для корректного выбора указывают нормальную рабочую точку, кратковременные переходные режимы, максимальное возможное давление на входе, требуемую абсолютную и относительную неопределённость результата, состав газа, наличие паров и частиц, температуру процесса и окружающего воздуха. Отдельно фиксируют желаемый Full Scale, потому что перечень пределов платформы не является автоматическим разрешением применять любой из них.

Для электрической части указывают источник питания, тип и диапазон аналогового входа, входное сопротивление, длину кабеля, систему заземления, необходимость реле и требуемую логику управления. Для механической части нужны тип и размер присоединения, доступное пространство, ориентация, ожидаемые вибрации и требования к чистоте. Если прибор встраивается вместо установленного датчика, передают не только коммерческое название аналога, но и чертёж, распиновку, шкалу выхода и рабочие условия.

Требования к калибровке, прослеживаемости, протоколу испытаний и комплекту документов формулируются отдельными пунктами. Они не следуют автоматически из слова «вакуумметр» и не подменяются паспортной погрешностью. Итогом подбора должен быть согласованный код исполнения и перечень подтверждённых характеристик, а не комбинация лучших цифр из разных строк каталога.

Границы подтверждённой информации

В доступных источниках не подтверждены: утверждение типа средства измерений, включение в государственный реестр, возможность государственной поверки, конкретная прослеживаемость к национальному эталону, CE, RoHS, EAC, степень защиты IP, взрывозащита, гарантийный срок, межкалибровочный и межповерочный интервалы, срок службы и средняя наработка на отказ.

Также не указаны полные сведения о материалах уплотнений, совместимости с кислородом, водородом, токсичными и горючими газами, долговременном дрейфе, точной процедуре установки нуля и допустимой температуре процесса для каждого присоединения. Эти параметры должны подтверждаться документацией на конкретное заказное исполнение.
