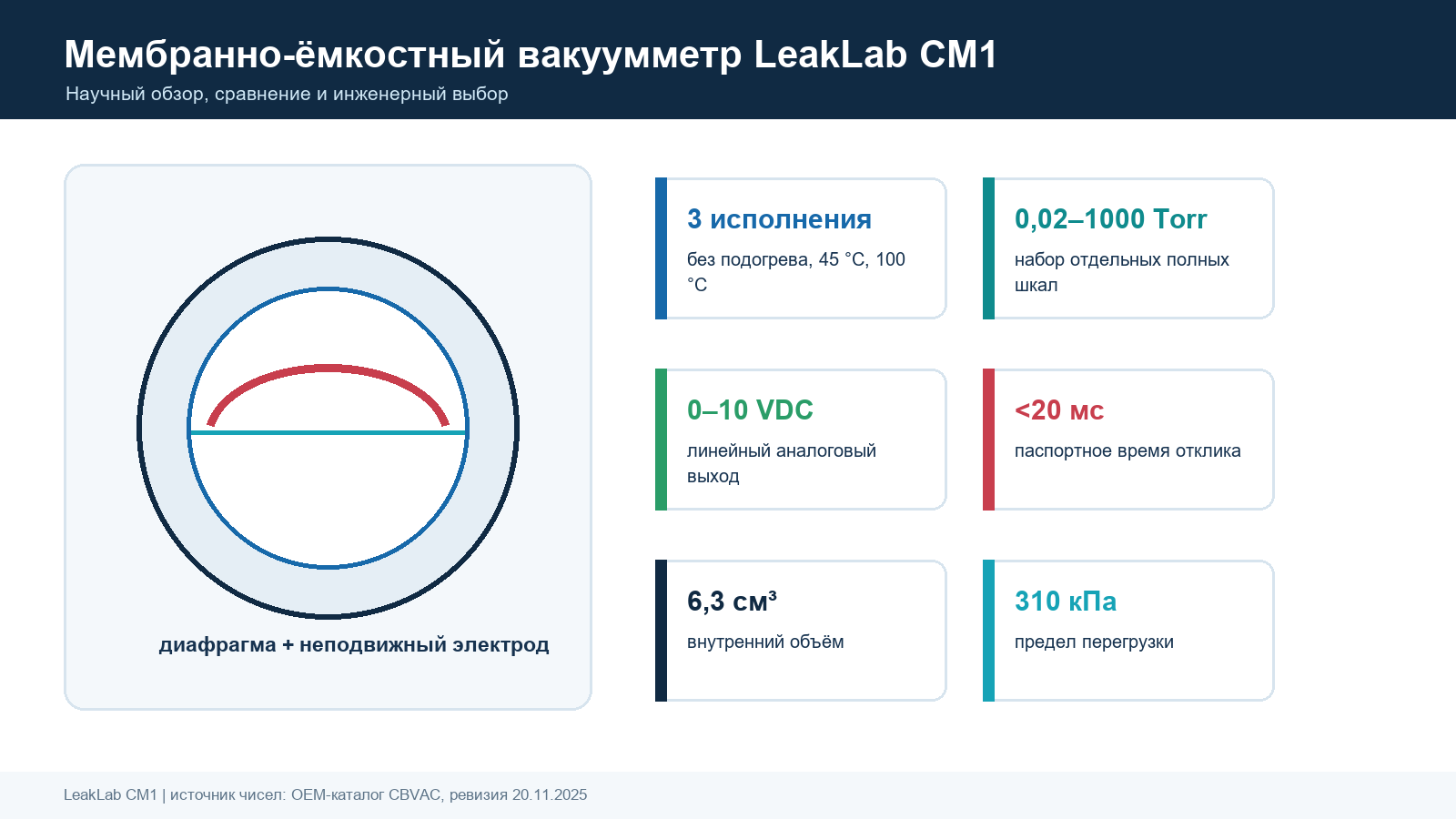

Мембранно-ёмкостные вакуумметры LeakLab CM1: принцип работы, метрология и сравнение с MKS Baratron и INFICON

Мембранно-ёмкостный вакуумметр LeakLab CM1 относится к классу capacitance diaphragm gauge, CDG: абсолютное давление преобразуется в микроскопический прогиб упругой мембраны, а прогиб — в изменение электрической ёмкости. В отличие от тепловых и ионизационных датчиков, такой преобразователь измеряет механическое действие полного давления и поэтому в первом приближении не требует коэффициента чувствительности для каждого газа. Это важное преимущество в вакуумных технологических установках, газовых системах, установках напыления, плазменных процессах, исследовательских стендах и оборудовании дозирования давления.

LeakLab CM1 производится компанией CBVAC по OEM-схеме для лаборатории LeakLab. Серия выпускается без подогрева, с термостатированием 45 °C и 100 °C. В зависимости от исполнения выбирается одна полная шкала из семейства от 0,02 до 1000 Torr. Эта формулировка принципиальна: диапазон серии не является диапазоном одного датчика. Например, исполнение 1000 Torr не получает паспортную точность на уровне 0,02 Torr, а датчик 0,02 Torr не предназначен для атмосферного давления.

В статье разобраны физика измерительной ячейки, устройство опорной полости, влияние температуры, нулевой дрейф, загрязнение, монтажная ориентация, выбор полной шкалы, процедура обнуления и калибровки. Выполнено прямое сравнение LeakLab CM1 с MKS Baratron® 626D/627H/628H (Baratron® — товарный знак MKS Instruments) и INFICON Porter/SKY CDG. Отдельно показано, почему высокотемпературные MKS 631F и DA03B, INFICON SKY 160D/200D, а также референсные MKS AA06A и INFICON Cube CDGsci относятся к другим уровням задачи и не должны смешиваться с производственным CM1.

Важное ограничение: совпадение принципа, полной шкалы, выхода 0–10 V и даже разъёма DB15 не доказывает механическую, электрическую, метрологическую или процессную взаимозаменяемость. Для замены конкретного прибора сравнивают полные part number и условия эксплуатации.

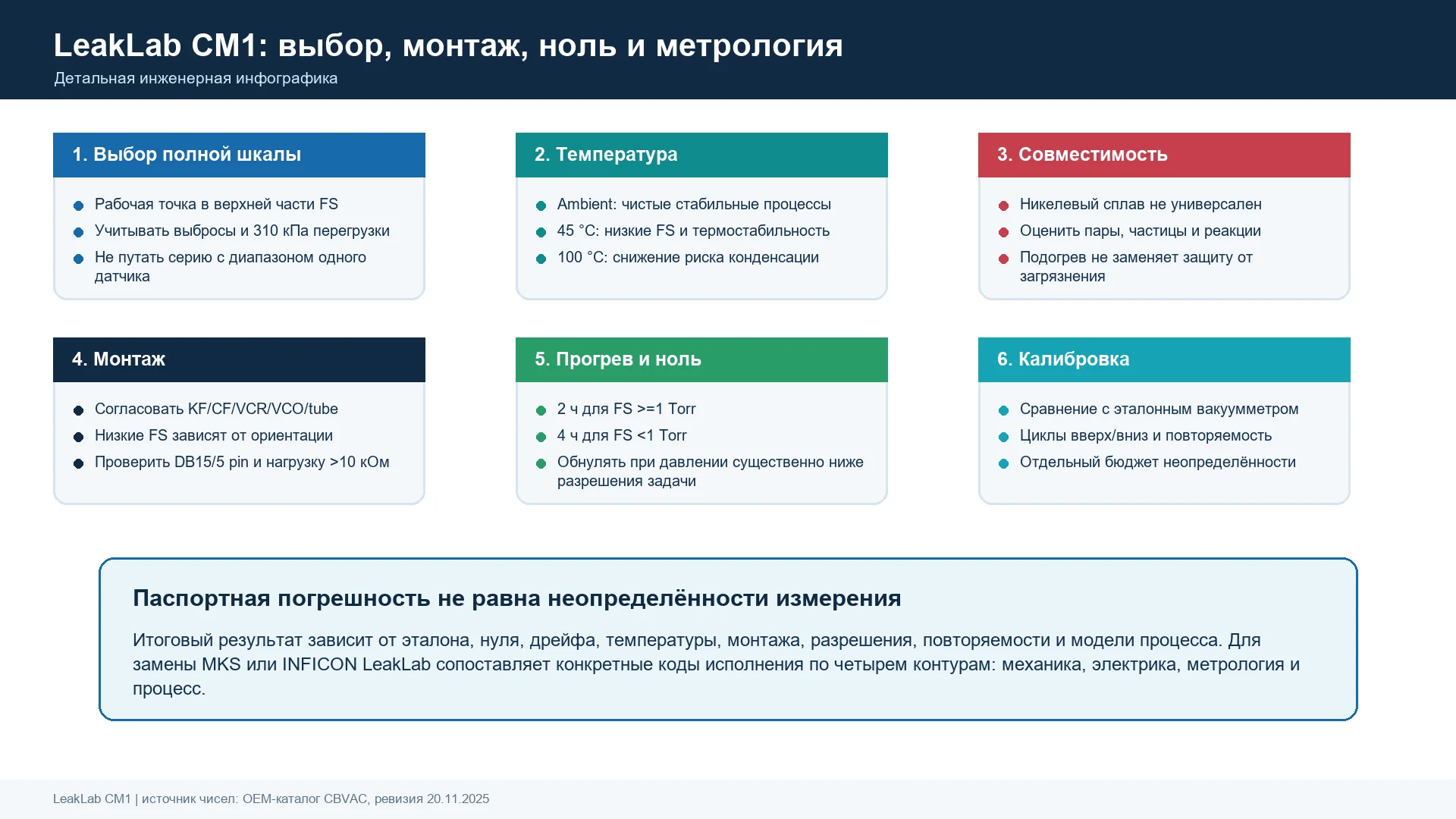

Инженерный разбор LeakLab CM1: инфографика, видео и Deep Dive

Видеоэксплейнер на русском языке

Продолжительность 4:30. Разобраны принцип CDG, отдельные полные шкалы, прогрев, обнуление, монтаж, загрязнение и тепловая транспирация.

Это редакционно сокращённый и проверенный фрагмент русского видеоэксплейнера; неподтверждённые части исходного материала удалены.

Расшифровка видеоэксплейнера

Приветствую. Сегодня проводится глубокий инженерный разбор мембранно-ёмкостного вакууметра LeakLab CM1, который производится по OEM-схеме компании CBVAC. В мире вакуумных технологий очень легко купиться на красивые обещания из каталогов, поэтому наша задача сегодня – отбросить весь этот маркетинговый шум и опереться исключительно на сухие факты, строгие данные и суровую метрологическую реальность. Поехали.

А вот собственно и сам герой нашего разбора – прибор LeakLab серии CM1. Поскольку такие устройства отвечают за критически важные измерения на производствах, нам нужно абсолютно четко понимать их реальные возможности и, что еще важнее – физические ограничения. Никаких иллюзий, только конкретная железа. План действий на сегодня предельно прост. Быстро пробежимся по физике процесса, разберем доступные

температуры и шкалы, коснемся суровых эксплуатационных нюансов, посмотрим на сравнительную матрицу аналогов, вскроем пару конфликтов в спецификациях и закончим вопросами инженерной верификации. Начнём с фундамента. Базового принципа работы устройства. Безусловно, важно понимать саму механику. LeakLab CM1 – это классический емкостный мембранный датчик. Принцип здесь предельно элегантен.

Абсолютное давление заставляет микроскопически прогибаться упругую мембрану, сделанную из коррозионностойкого никелевого сплава. Этот прогиб мгновенно меняет электрическую емкость измерительной ячейки. Ну а дальше внутренняя электроника превращает это изменение в понятный линейный аналоговый сигнал от 0 до 10 вольт постоянного тока. Самая суть здесь в том, что прибор измеряет истинную механическую силу. То есть показания

практически не зависят от того, какой именно газ или смесь газов находится в системе. Движемся дальше. К рабочим температурам и полным шкалам. Физика мембраны, как известно, крайне чувствительна к температуре среды. Серия CM1 поставляется в трех исполнениях. Классическое исполнение без внутреннего подогрева, а также с термостатированием на 45 и 100 градусов Цельсия. Для каждого из них есть целый веер полных шкал,

от атмосферных 1000 Торр до 0,02 Торр для 45-градусной версии. И тут важно обратить внимание на разрешение. Базово это 0,001 % от полной шкалы. Но для ультронизких диапазонов 0,02 и 0,05 Торр, оно упирается в физический предел и составляет 0,002 %. И вот здесь пора разрушить один очень опасный, но популярный миф. Диапазон от 0,02 до 1000 Торр Это не какая-то кнопка переключения на одном универсальном

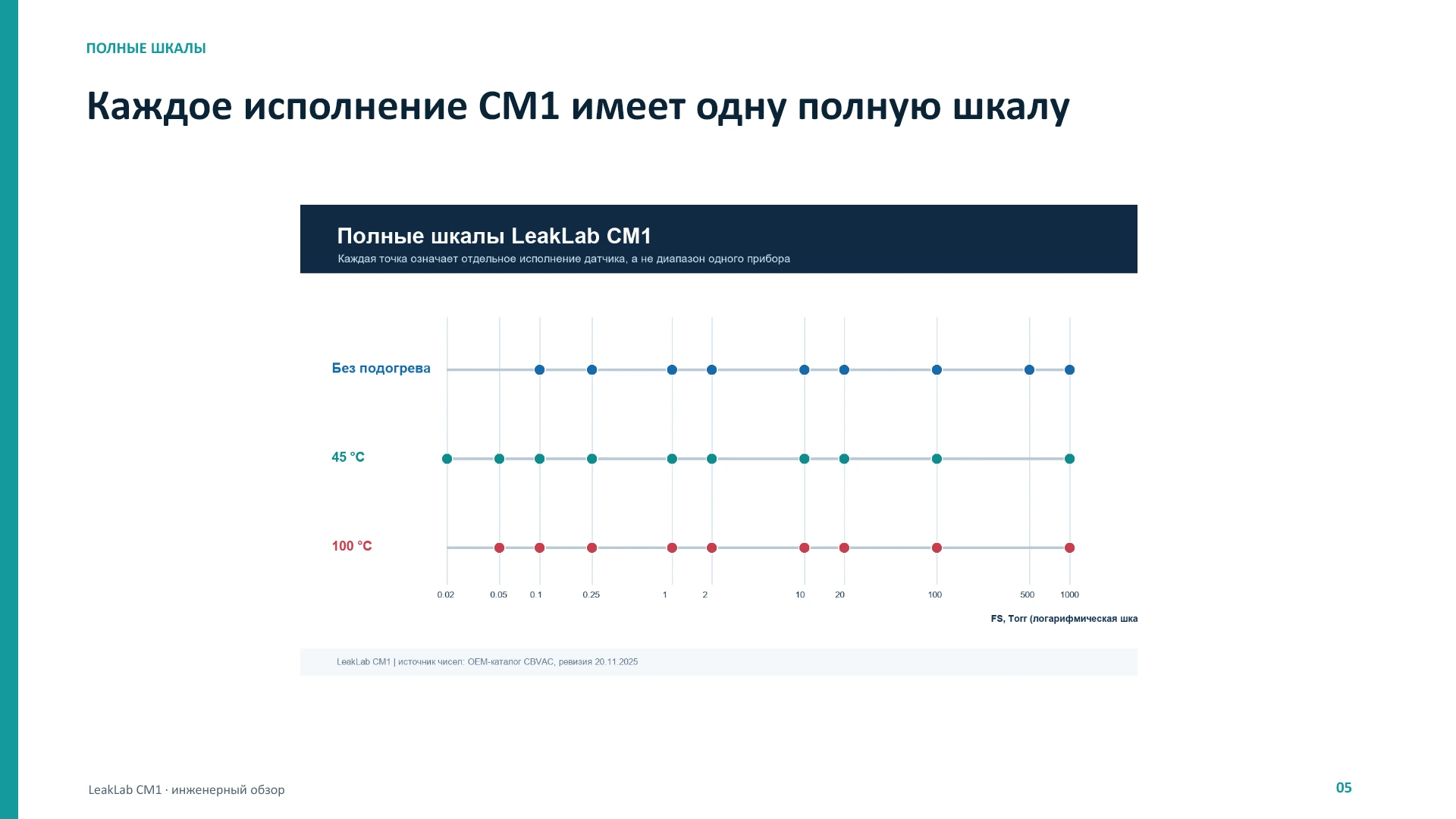

датчике. Каждая полная шкала – это физически отдельный и заново спроектированный инструмент со своей геометрией мембраны и уникальной настройкой электроники. То есть датчик, рассчитанный на 1000 Торр в принципе не способен выдать паспортную метрологическую точность на уровне 0,02 Торр. Это просто не так работает. Теперь переходим к самому интересному – к суровой реальности эксплуатации.

Любые заявленные характеристики остаются просто цифрами на бумаге, если игнорировать регламент. Взять хотя бы прогрев – два часа для шкал от 1 Торр и целых четыре часа для всего, что ниже. И нет, это не просто дружеский совет от производителя. Это физическая необходимость для температурной стабилизации прибора. Далее обнуление – тот самый zeroing. Он требует строгих процедур с обязательным учетом теплового дрейфа. И, конечно,

ориентация при монтаже. Крутить прибор как угодно можно, только если шкала выше 1 Торр. Высокочувствительные версии ставятся строго вертикально или горизонтально, иначе гравитация банально деформирует мембрану и собьет все показания. Кстати, о мифах часто приходится слышать, что датчики с подогревом якобы не загрязняются. Абсолютная ерунда. Подогрев стенки ячейки всего лишь снижает риск

конденсации паров. Он вообще никак не мешает твердым частицам или продуктам плазмы оседать на мембране. А в некоторых случаях высокая температура может даже ускорить нежелательные химические реакции. Так что защитные лабиринты и грамотное расположение порта на камере никто не отменял. Иначе дорогой прибор просто выйдет из строя. Плюс ни в коем случае нельзя забывать о тепловой транспирации.

В переходных вакуумных режимах, когда у нас есть холодная камера и, скажем, нагретый до 100 градусов датчик, возникает градиент температур. Из-за него реальное давление внутри датчика начинает физически отличаться от давления в самой камере. Это не ошибка или дефект прибора, это чистая физика, которую нужно заранее рассчитывать и компенсировать в процессе.

Скачать расшифровку TXT

Аудиообзор Deep Dive

Продолжительность 7:25. Технический диалог о физике CDG, температурных исполнениях, прогреве, монтаже, тепловой транспирации и инженерном выборе диапазона.

Это редакционно сокращённый и проверенный русский аудиоразбор; неподтверждённые фрагменты удалены после проверки расшифровки.

Расшифровка аудиоразбора

Ну что, сегодня мы проводим такой детальный разбор материалов по довольно специфической инженерной теме. Мы будем говорить про физику мембранно-ёмкостных вакууметров, ну или CDG, если коротко. Да, тема оказалась узкой, но крайне важной для специалистов. Без этих приборов современная микроэлектроника просто бы не существовала. Знаете, в источниках описывается проблема измерения давления

настолько низкого, что даже собственный вес измерительной мембраны прогибает её под действием гравитации. Звучит как какая-то фантастика, да? Но это суровая реальность вакуумной техники. Когда мы откачиваем почти весь газ из камеры, ну классические законы измерительной техники начинают работать совершенно иначе. Вот давайте разберём саму суть.

Как вообще механическое давление конвертируется в точный электрический сигнал в этих CDG? Тут всё строится вокруг тончайшей упругой мембраны. Обычно её делают из никелевого сплава. И она разделяет вакуумную камеру и герметичную опорную полость внутри самого датчика. А в этой опорной полости, я так понимаю, создан идеальный вакуум.

Ещё на заводе. Именно так это наша точка отсчёта. Давление в камере меняется, мембрана слегка прогибается относительно этого идеального вакуума, а поскольку мембрана работает как одна пластина конденсатора. А вторая пластина там неподвижна, верно. Да, точно. И при прогибе меняется расстояние между ними.

А значит, по базовой физической формуле меняется электрическая ёмкость. Фишка в том, что мы измеряем чисто механическую силу. То есть датчику абсолютно без разницы какой именно газ мы сейчас откачиваем. В первом приближении, да. Тяжёлый аргон, лёгкий водород, какая-нибудь сложная фторсодержащая плазма, газ просто давит

на металл и мембрана прогнётся одинаково. Мы не измеряем теплопроводность и ионизацию, где нужны постоянные поправки. Это круто. Но в материалах есть важное предостережение про так называемые полные шкалы. Но у инженеров часто возникает соблазн взять один датчик, который измеряет всё, от атмосферы в тысячу

торр до тысячных долей торра. О да, это классическая ошибка. Диапазоны от 0,02 до 1000 торр это совершенно отдельные полные шкалы. Нельзя купить один универсальный датчик на все случаи жизни. Почему? Всё дело в толщине мембраны. Именно.

Изгибная жёсткость зависит от куба толщины мембраны. Чтобы измерить 1000 торр нужна довольно толстая мембрана, иначе она просто необратимо деформируется. Это как батут. Если прыгает взрослый человек, нужна очень плотная ткань. Отличная аналогия, да? А если на эту плотную ткань бросить лёгкую монетку,

ну то есть попытаться измерить сотые доли Торр этой толстой мембраны, она даже не шелохнётся. Точнее сигнал об изменении ёмкости будет настолько микроскопическим, что он полностью утонет в электронном шуме усилителя прибора. Понятно. Поэтому для глубокого вакуума делают невероятно тонкие мембраны.

Да, и специалист должен подбирать прибор строго под рабочий диапазон своего процесса. Логично. А что насчёт температуры? Я обратила внимание на температурные классы датчиков. Есть версия без подогрева, есть на 45 градусов и на 100 градусов. Зачем искусственно греть прибор?

Ну, во-первых, это стабильность. Модуль упругости металла слегка зависит от температуры. Но подождите. Если мы греем газ внутри датчика по базовым законам термодинамики, его давление должно вырасти? Разве нет? Мы же сами искажаем измерения? Абсолютно верно.

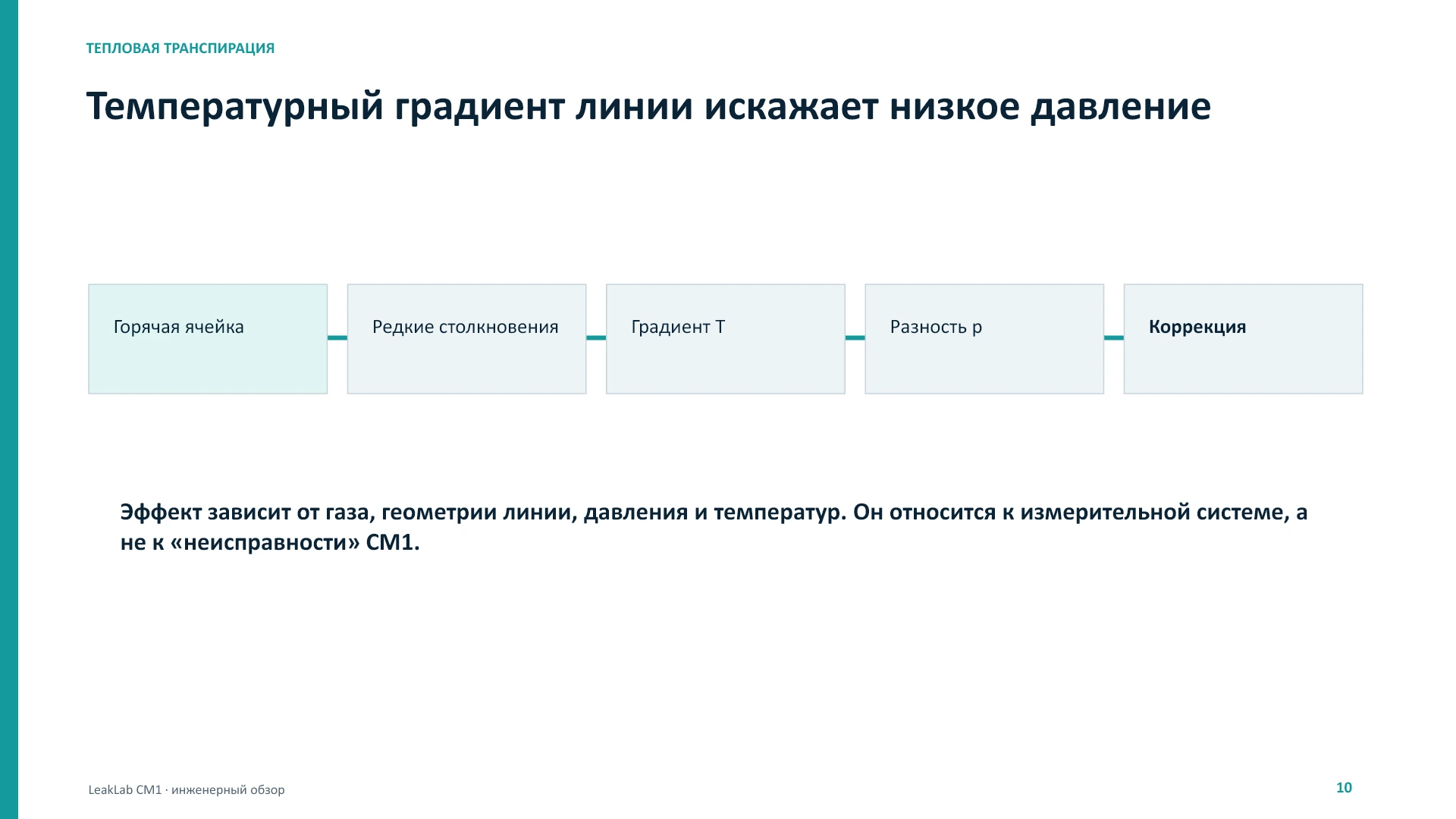

И вот тут возникает красивейший эффект так называемой тепловой транспирации. Звучит сложновато. На самом деле физика очень изящная. При глубоком вакууме мы переходим в кнудсеновский режим течения. Молекулы почти не сталкиваются друг с другом, они бьются только о стенки.

Как пули в тире. Да, да, молекула залетает в горячий датчик, ударяется о нагретую до 100 градусов стенку, получает порцию энергии и вылетает обратно в холодную камеру с гораздо большей скоростью. Ого. То есть у горячей мембраны возникает реальный градиент давления.

Именно. Физическое давление там становится выше, чем в холодной камере. И самое важное, этот градиент зависит от массы газа. Значит, на низких давлениях горячий датчик перестает быть независимым от типа газа. Да.

Приходится вводить математические поправки на транспирацию в систему управления. Давай теперь идем к цифрам на дисплее. В источниках подчеркивается огромная разница между разрешением и точностью. О, это, ну, постоянный источник заблуждений. Инженеры видят в спецификации разрешения, скажем, в тысячные доли процента и думают «Вау, какая невероятная

точность». Хотя разрешение — это просто шаг оцифровки. То есть то, как мелко микросхема режет сигнал. Это как с цифровыми весами на заводе. На экране может быть пять знаков после запятой, но если рядом работает компрессор и пол дрожит, последние три цифры будут просто скакать. Реальная точность — это то, чему можно доверять.

И она у CDG обычно варьируется от 0,12 до полупроцента. Так? Верно. Причем важно, что это процент от текущего показания, а не от полной шкалы. Эксплуатация, прогрев и обнуление — это прямо отдельная тема. Да, тут совершается львиная доля всех ошибок.

Я читала, что датчики ниже одного торра нужно греть целых четыре часа перед работой. Почему так долго? Вакуумметр — это довольно массивный кусок металла. Нужно полное термическое равновесие всего корпуса и электроники, иначе зазор между пластинами конденсатора будет нестабильным. И тут еще вмешивается гравитация, о которой мы упоминали

в начале — ориентация датчика. Угу. Собственный вес сверхтонкой мембраны для низких диапазонов создает физический прогиб. Получается, если обнулить прибор горизонтально на столе, а потом прикрутить его на установку вертикально? Вектор гравитации изменится, мембрана провеснет иначе, и выставленный с таким трудом 0 мгновенно уплывет.

Фантастика. Значит, обнулять нужно строго в том положении, в котором датчик закреплен на камере. Только так. И никак иначе. Хорошо. А в общем, измерение вакуума — это парадоксальная вещь. Чтобы измерить пустоту, инженеру нужно контролировать

буквально все — от термодинамики и остаточных напряжений до гравитации Земли. Вы очень точно это резюмировали. Это не просто кусок железа, а сложнейшая термодинамическая система. И хочется оставить инженеров с одной провокационной мыслью. Интересно задуматься, когда на производстве в последний

раз обнуляли датчики, были ли соблюдены все эти строгие условия? Учитывалась ли тепловая транспирация, выдерживались ли эти четыре часа прогрева? Возможно, графики процессов, которые кажутся идеальными, годами содержат в себе незамеченную систематическую ошибку. Подробности и источники приведены в статье.

Скачать расшифровку TXT

Видео и аудио подготовлены по перечисленным источникам и проверены редакцией LeakLab по расшифровкам. Оба материала редакционно сокращены до проверенных частей. Материалы не заменяют паспорт конкретного исполнения и метрологические процедуры, установленные для конкретной измерительной задачи.

Русские инженерные презентации

Презентации и инфографика подготовлены редакцией LeakLab по проверенной матрице источников.

Стандартная презентация: 14 слайдов

Подробная инженерная презентация: 20 слайдов

Скачать видео MP4Скачать Deep Dive MP3Скачать инфографику PNGСтандартная презентация PDFПодробная презентация PDFСтандартная презентация PPTXПодробная презентация PPTXСкачать технический обзор PDF

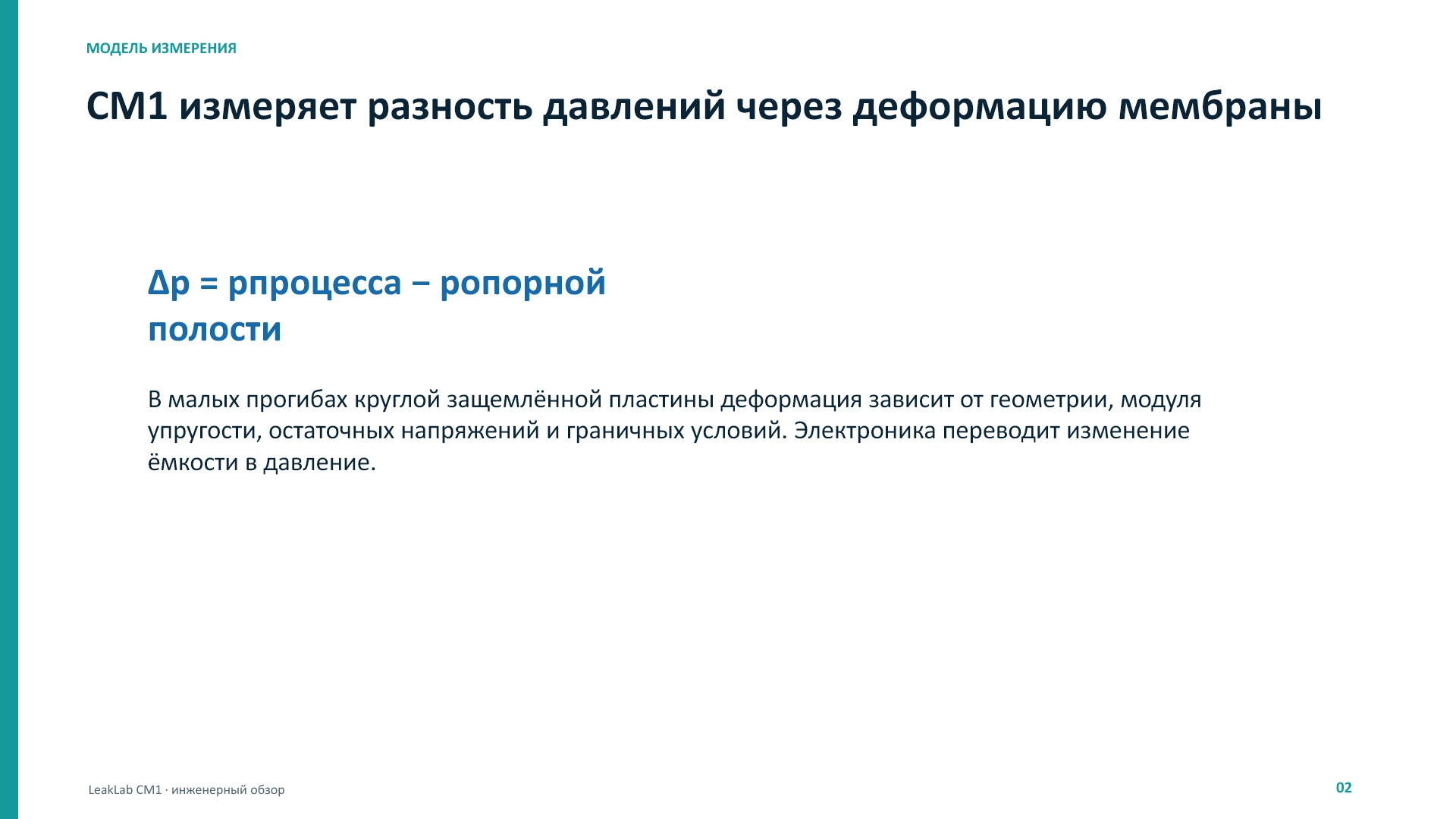

1. От давления к ёмкости: физическая модель CDG

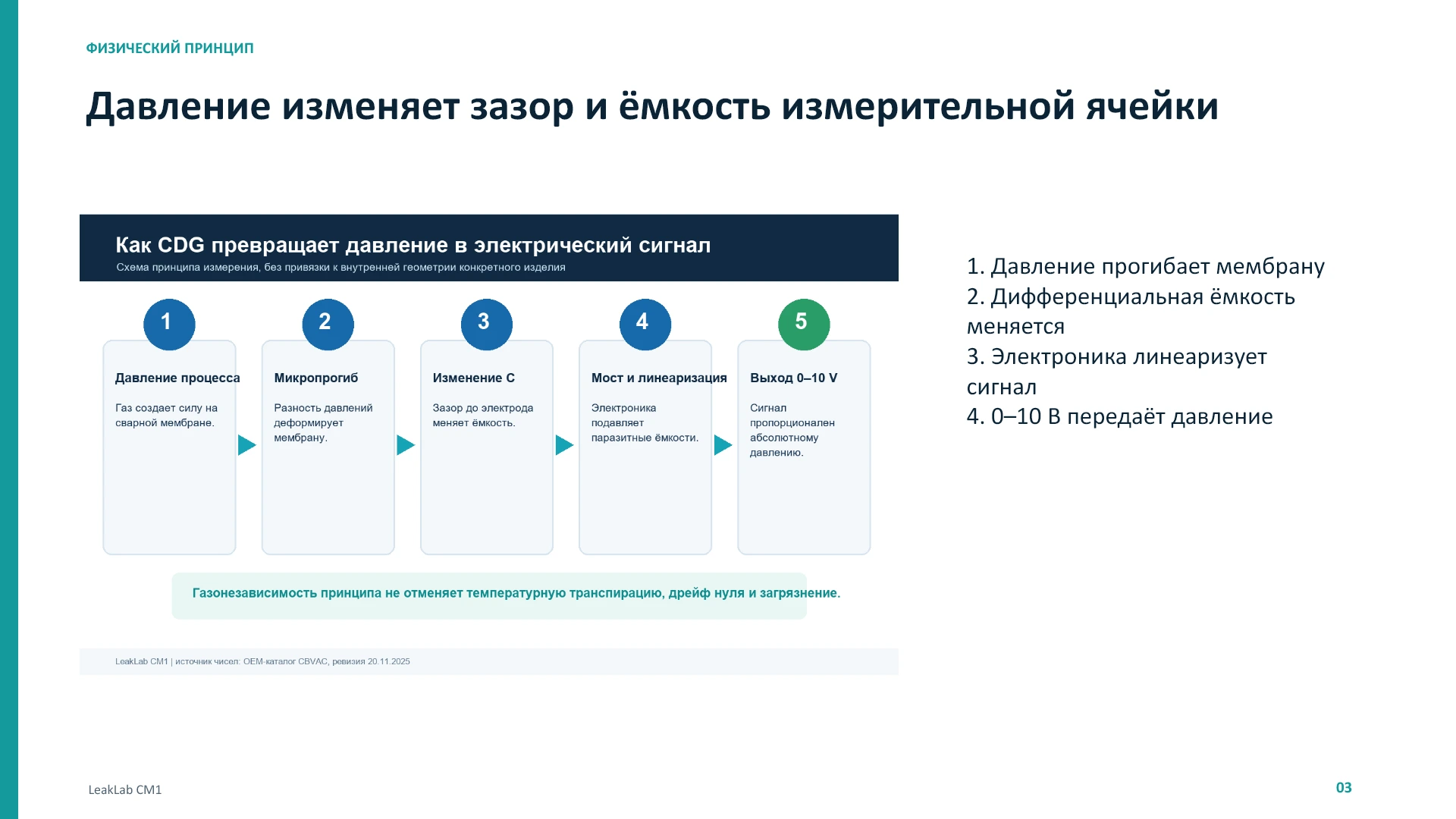

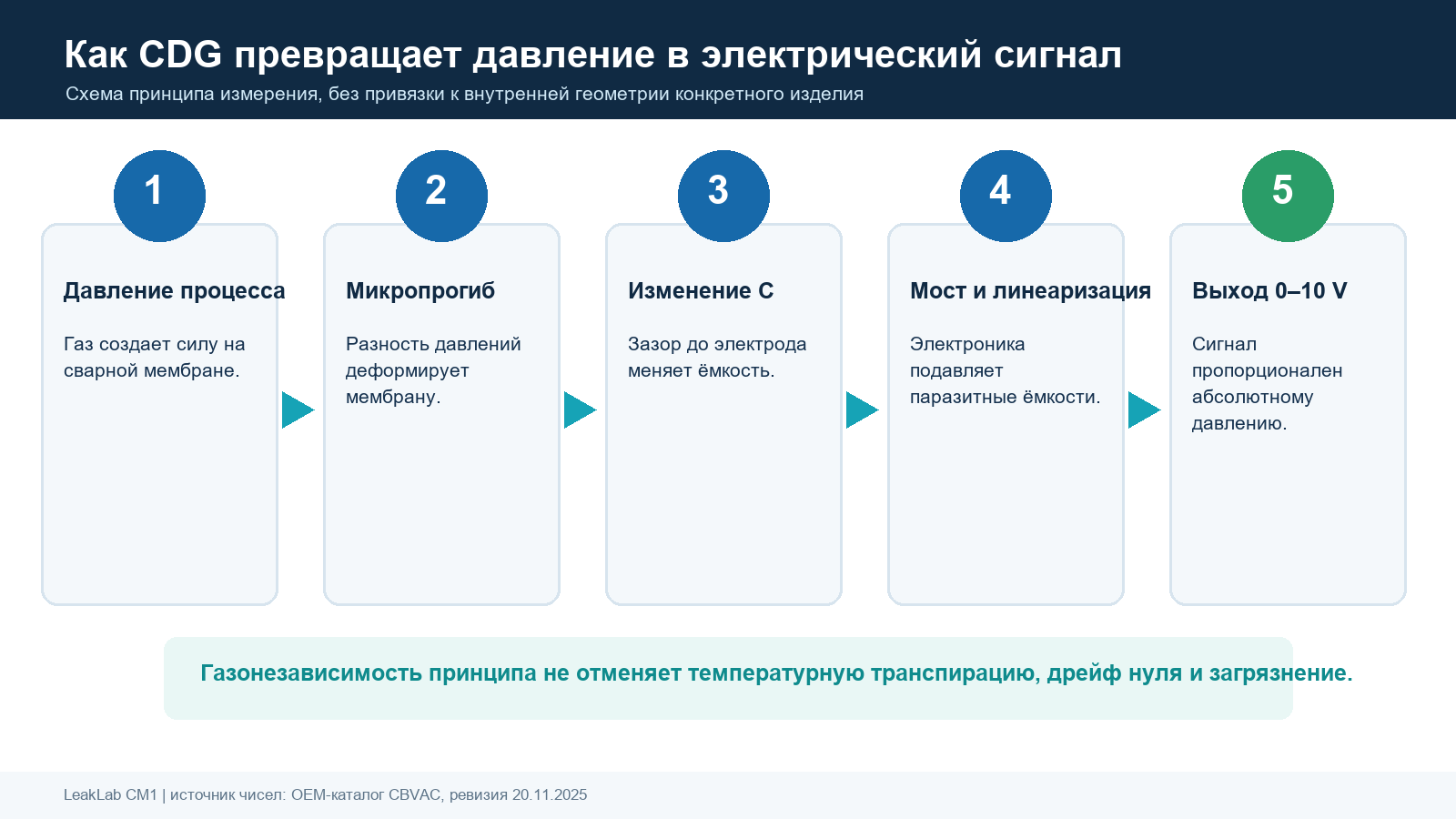

Базовая ячейка состоит из корпуса, тонкой круглой мембраны, неподвижного электрода и опорной полости. Процессное давление действует на одну сторону мембраны. На другой стороне поддерживается опорное давление, обычно значительно ниже нижней границы измерения. Разность давлений создаёт прогиб. Если эффективная площадь электрода равна A, диэлектрическая проницаемость зазора — ε, а средний зазор — d, то в грубом плоскопараллельном приближении ёмкость C описывается отношением C ≈ εA/d. Реальная мембрана искривляется неравномерно, поэтому точная функция учитывает профиль прогиба, краевые эффекты и охранный электрод.

Для изотропной круглой пластины радиуса a, защемлённой по краю, при малом прогибе центральное перемещение пропорционально разности давлений Δp и a⁴ и обратно пропорционально изгибной жёсткости D = Et³/[12(1−ν²)], где E — модуль Юнга, t — толщина, ν — коэффициент Пуассона. Эта модель полезна для понимания чувствительности, но не заменяет заводскую калибровочную функцию. При увеличении прогиба появляются мембранные напряжения, нелинейность и зависимость от остаточных напряжений после сварки и термообработки.

Конструктор балансирует противоречивые требования. Тонкая мембрана повышает чувствительность низкой полной шкалы, но усиливает влияние гравитации, вибрации, перегрузки и остаточных напряжений. Малый зазор увеличивает электрическую чувствительность, но повышает требования к плоскостности и чистоте. Большая площадь увеличивает сигнал, но увеличивает размеры и чувствительность к температурным градиентам. Именно поэтому модели с разными FS являются отдельными механическими и метрологическими исполнениями.

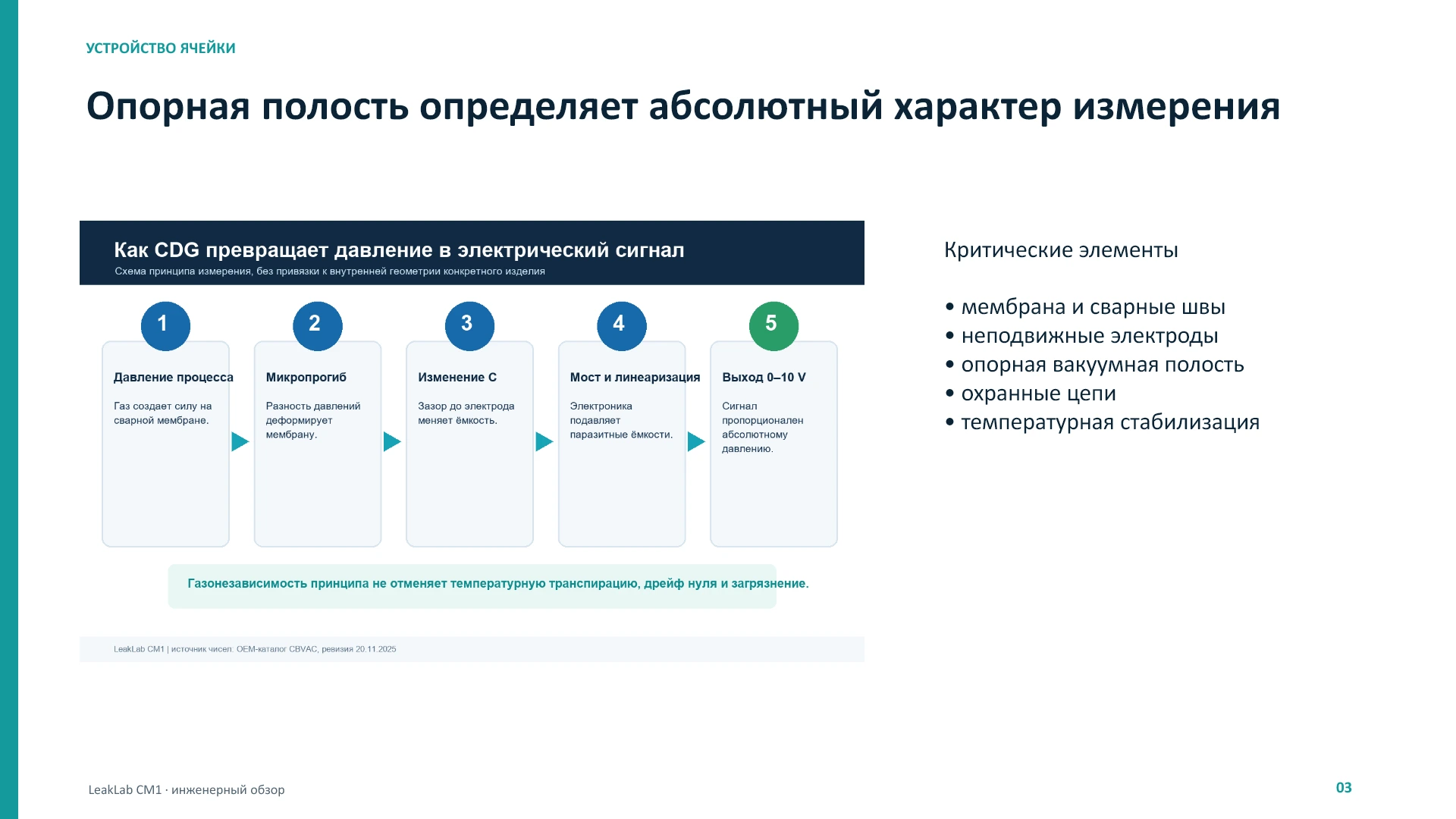

2. Абсолютная ячейка и опорная вакуумная полость

CM1 является абсолютным преобразователем: показание определяется относительно герметичной опорной полости, а не относительно атмосферного давления. Качество этой полости непосредственно связано со стабильностью нуля. Остаточный газ, газовыделение внутренних поверхностей, микропроницаемость соединений и термические циклы могут изменить опорное давление. Поэтому полностью сварная конструкция, выбор материалов, вакуумная обработка и герметизация являются частью метрологической архитектуры.

Нулевой сигнал включает не только остаточное давление в опорной полости. В него входят начальный геометрический зазор, напряжённое состояние мембраны, электрический offset мостовой схемы, паразитные ёмкости разъёма и кабеля, температурные градиенты, положение датчика относительно силы тяжести и история перегрузок. Функция zero adjust компенсирует наблюдаемый offset в конкретный момент, но не устраняет физическую причину дрейфа.

Для низких полных шкал гравитационный прогиб может стать сопоставимым с полезным сигналом. Поэтому каталог CM1 оговаривает горизонтальную или вертикальную калибровку чувствительных диапазонов. После изменения ориентации правильная последовательность включает механическую фиксацию, стабилизацию температуры, достижение достаточно низкого давления, выдержку и повторную установку нуля. Перенос значения zero между разными ориентациями без проверки создаёт систематическую ошибку.

3. Электрическая схема, охранные электроды и линеаризация

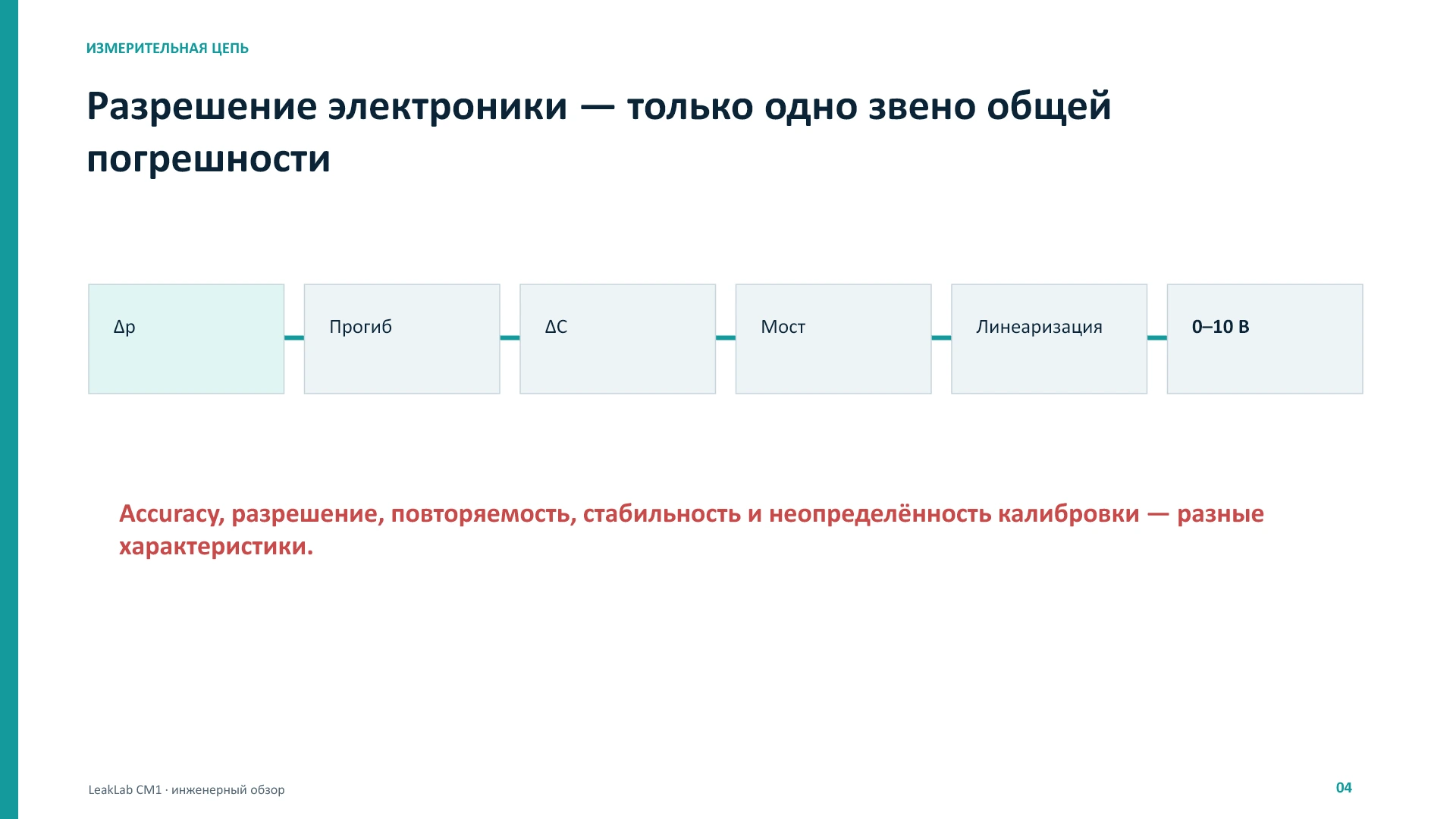

Изменение ёмкости невелико по сравнению с паразитными ёмкостями корпуса, кабеля и печатной платы. Поэтому CDG использует переменное возбуждение, мостовую или дифференциальную схему, синхронное детектирование, температурную коррекцию и линеаризацию. Охранный электрод формирует электрическое поле в рабочей области и уменьшает вклад краёв. Экран и отдельная сигнальная земля помогают избежать контуров тока и помех привода, нагревателя или частотного преобразователя насоса.

У LeakLab CM1 паспортный аналоговый выход составляет 0–10 VDC и линейно пропорционален давлению при нагрузке более 10 кОм. Для идеализированной шкалы давление вычисляется как p = FS × U/10 V. Этот расчёт верен только для согласованного исполнения и при отсутствии пользовательского смещения. Нельзя переносить коэффициент одного датчика на другой только потому, что оба имеют DB15.

Каталог показывает DB15 Male: pin 2 — положительный сигнальный выход, pin 5 — общая шина питания, pin 6 — −15 VDC, pin 7 — +15 VDC, pin 12 — сигнальная общая, pin 15 — корпусная земля. Для внешнего пятиконтактного исполнения указаны: 1 — voltage common, 2 — signal common, 3 — signal output, 4 — −15 VDC, 5 — +15 VDC. Перед подключением поставляемого прибора распиновку всё равно проверяют по паспорту конкретного кода заказа.

4. Почему показание почти не зависит от газа

Тепловой вакуумметр оценивает теплопередачу от нагретого элемента к газу, а ионизационный — ток ионов, зависящий от сечения ионизации. Для обоих классов род газа влияет на чувствительность. CDG измеряет силу, создаваемую суммарным давлением на мембране, поэтому азот, аргон, гелий или технологическая смесь при одинаковом механическом давлении дают одинаковую основу сигнала.

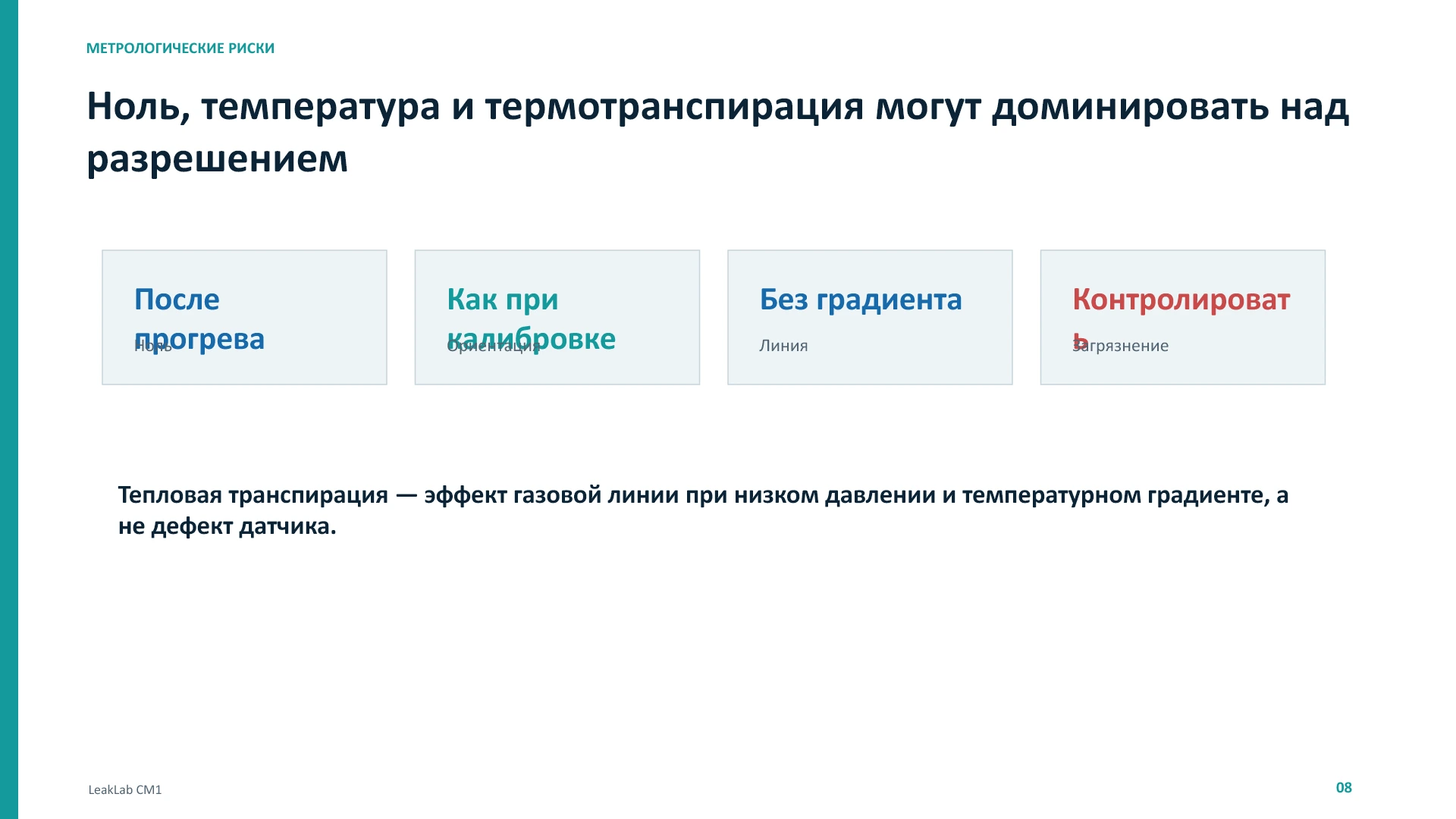

Фраза «газонезависимое измерение» не означает отсутствия всех газовых эффектов. При низком давлении и различии температур между горячей ячейкой и холодной камерой возникает температурная транспирация. Давление у мембраны может отличаться от давления в камере, а величина поправки зависит от геометрии соединительной трубки, режима Кнудсена, газа и отношения температур. На результат также влияют сорбция, конденсация, химическая реакция с поверхностью и осаждение частиц.

Поэтому для сопоставимых измерений задают одинаковую конфигурацию линии, температуру, положение и время стабилизации. Если нагретый датчик сравнивается с холодным эталоном, температурная транспирация должна быть включена в модель измерения и бюджет неопределённости, особенно в области низких FS.

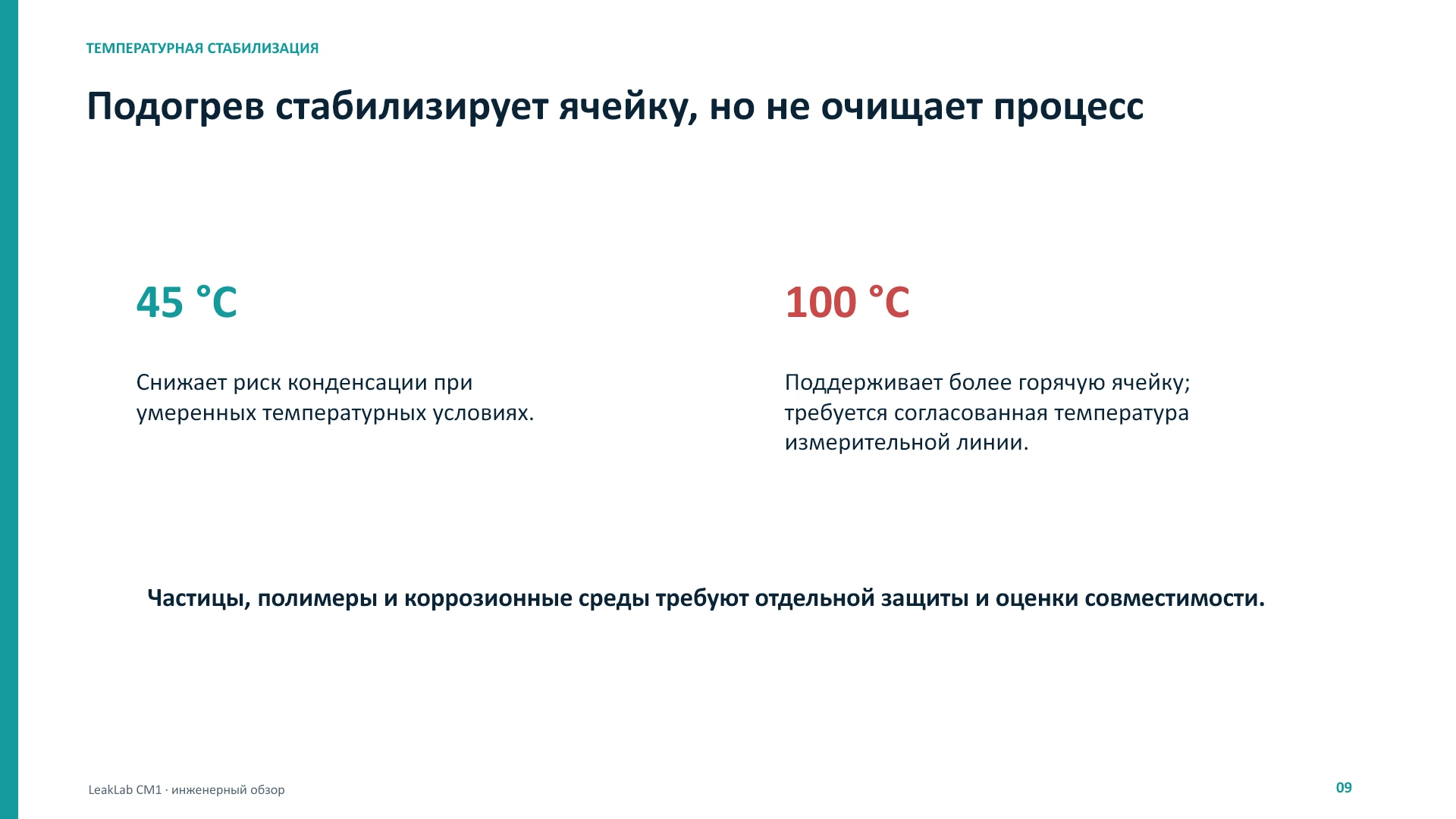

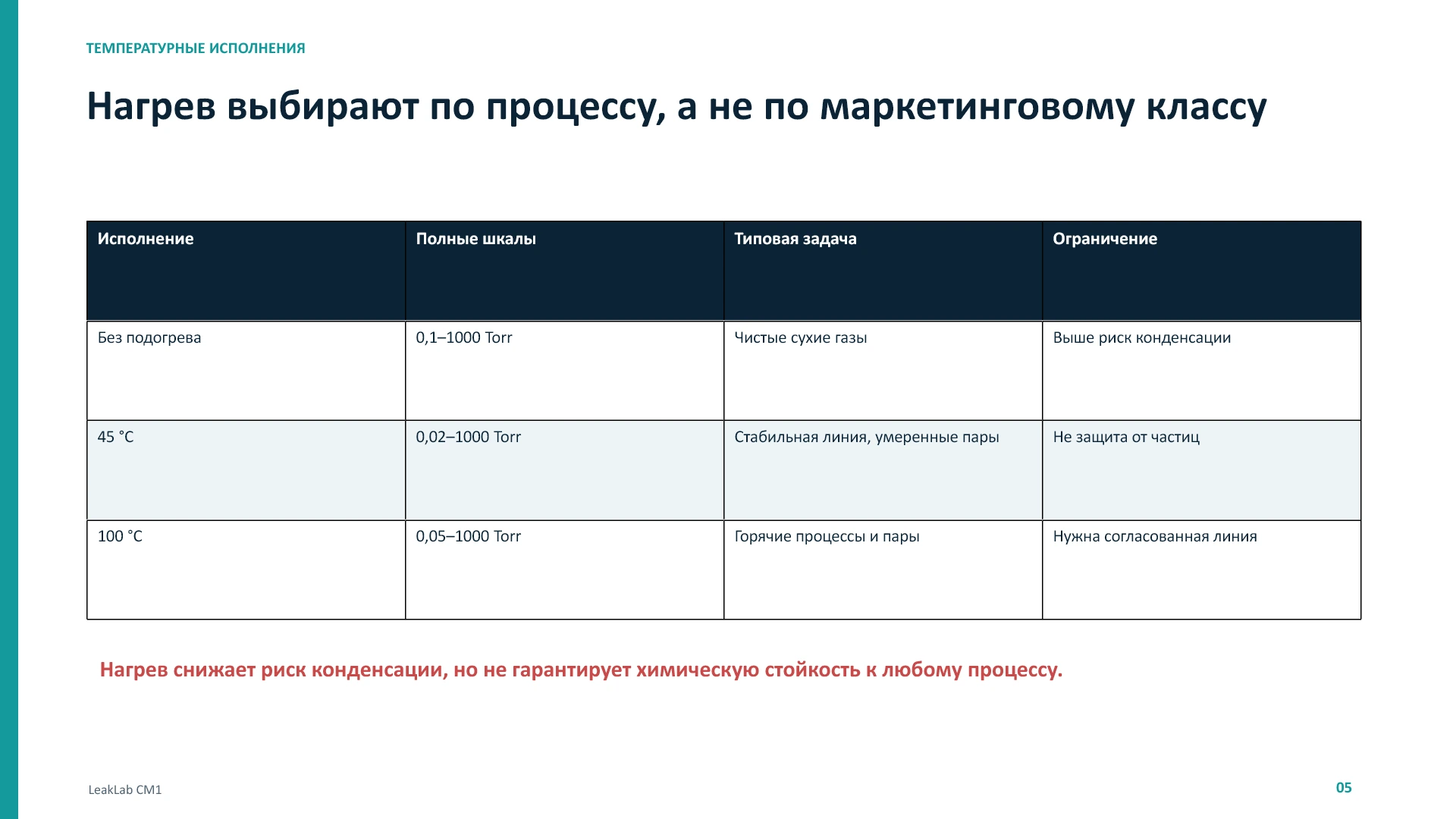

5. Температура: без подогрева, 45 °C и 100 °C

Температура одновременно влияет на модуль упругости, размеры зазора, остаточные напряжения, электронный offset и поведение технологических паров. Исполнение без подогрева проще и экономичнее, но сильнее следует за температурой окружающей среды. Термостатирование 45 °C стабилизирует механическую и электрическую часть и помогает низким шкалам. Исполнение 100 °C полезно там, где необходимо снизить вероятность конденсации на пути к мембране.

Подогрев не превращает датчик в самоочищающийся. Если температура стенки ниже точки росы смеси, осаждение возможно. Если частицы или продукты плазмы достигают мембраны, они изменяют массу, напряжение и электрический зазор. Если среда химически несовместима с никелевым сплавом или материалом присоединения, повышение температуры может ускорить реакцию. Поэтому решение включает температуру датчика, обогрев линии, длину и диаметр отвода, положение порта, защитный элемент и регламент обслуживания.

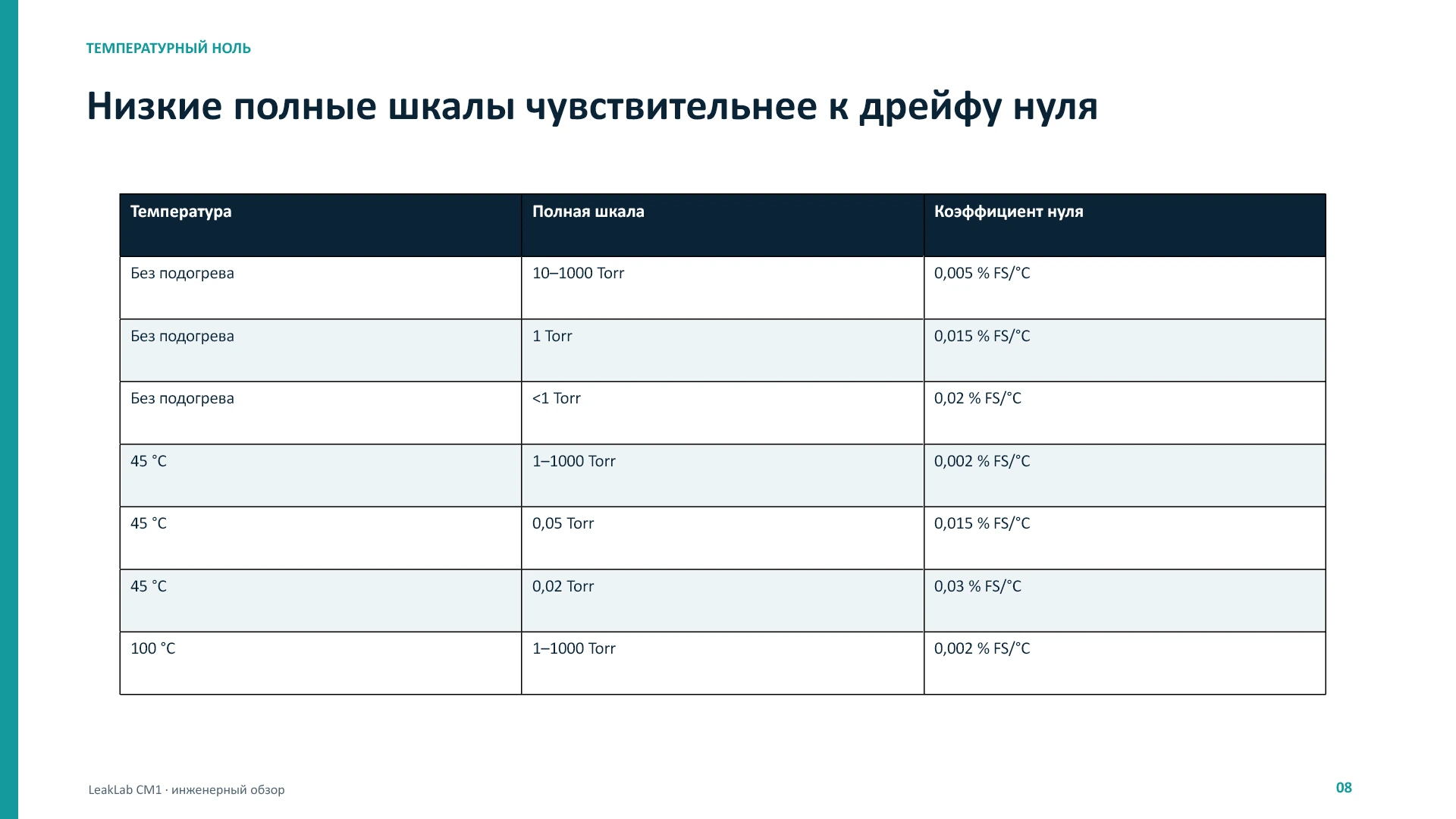

В OEM-каталоге CM1 указаны температурные коэффициенты нуля. Для исполнения без подогрева это 0,005 % FS/°C для 10–1000 Torr, 0,01 % FS/°C для 2 Torr, 0,015 % FS/°C для 1 Torr и 0,02 % FS/°C для FS ниже 1 Torr. Для 45 °C: 0,002 % FS/°C для 1–1000 Torr, 0,005 % FS/°C для 0,25 и 0,1 Torr, 0,015 % FS/°C для 0,05 Torr, 0,03 % FS/°C для 0,02 Torr. Для 100 °C: 0,002 % FS/°C для 1–1000 Torr, 0,01 % FS/°C для 0,25 и 0,1 Torr, 0,02 % FS/°C для 0,05 Torr. Эти числа относятся к нулю, а не к общей погрешности.

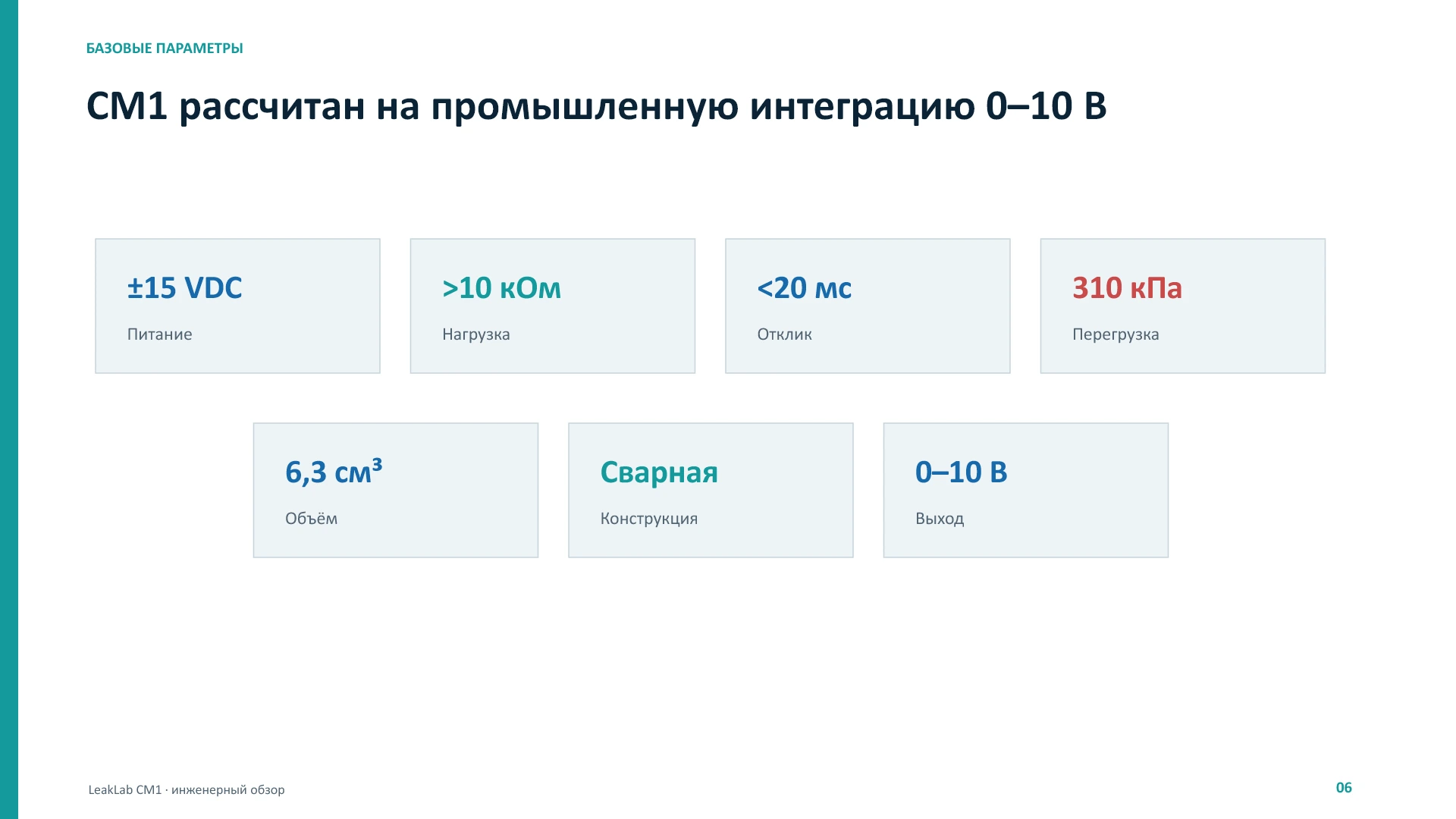

6. Паспортные характеристики LeakLab CM1

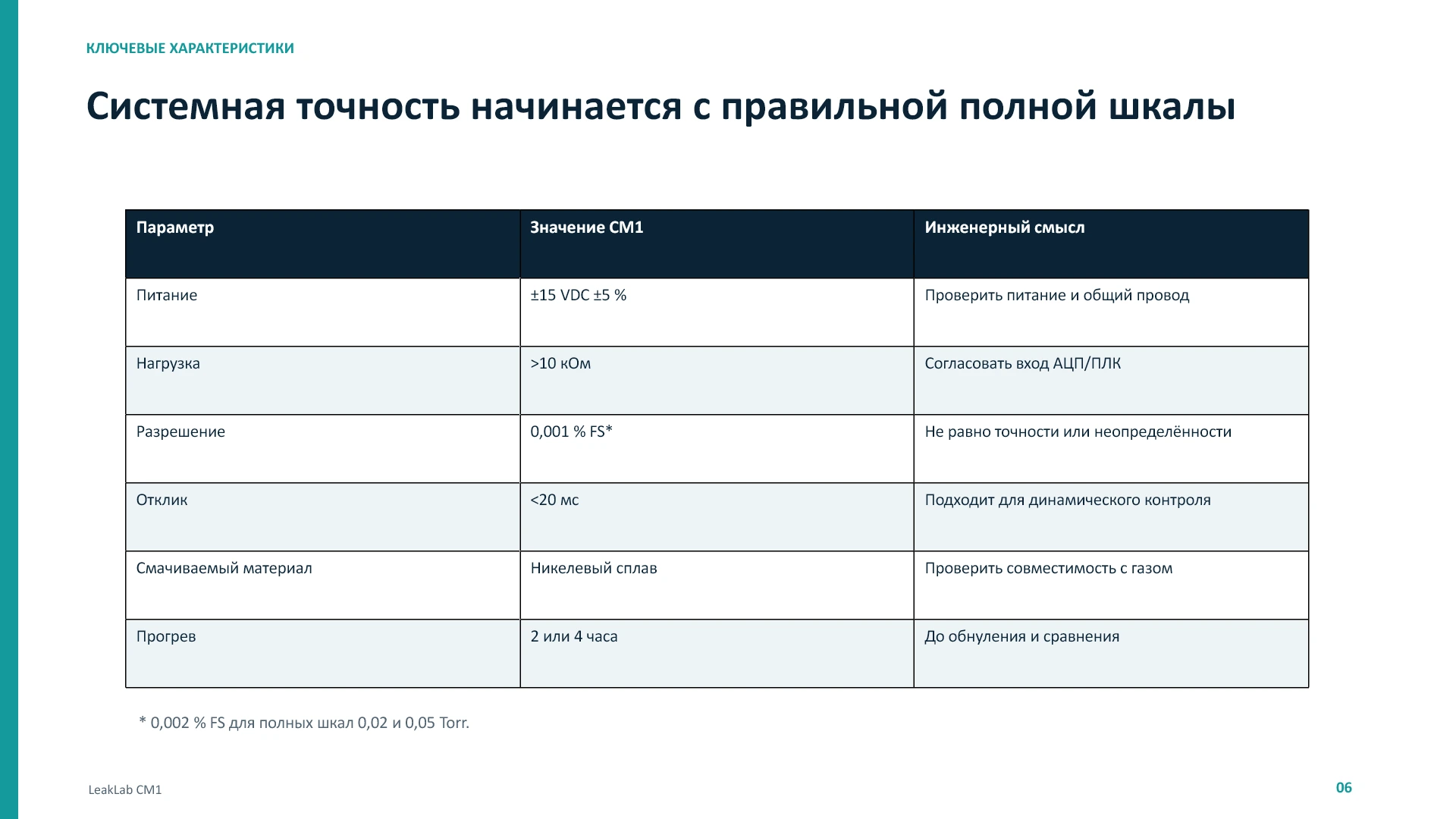

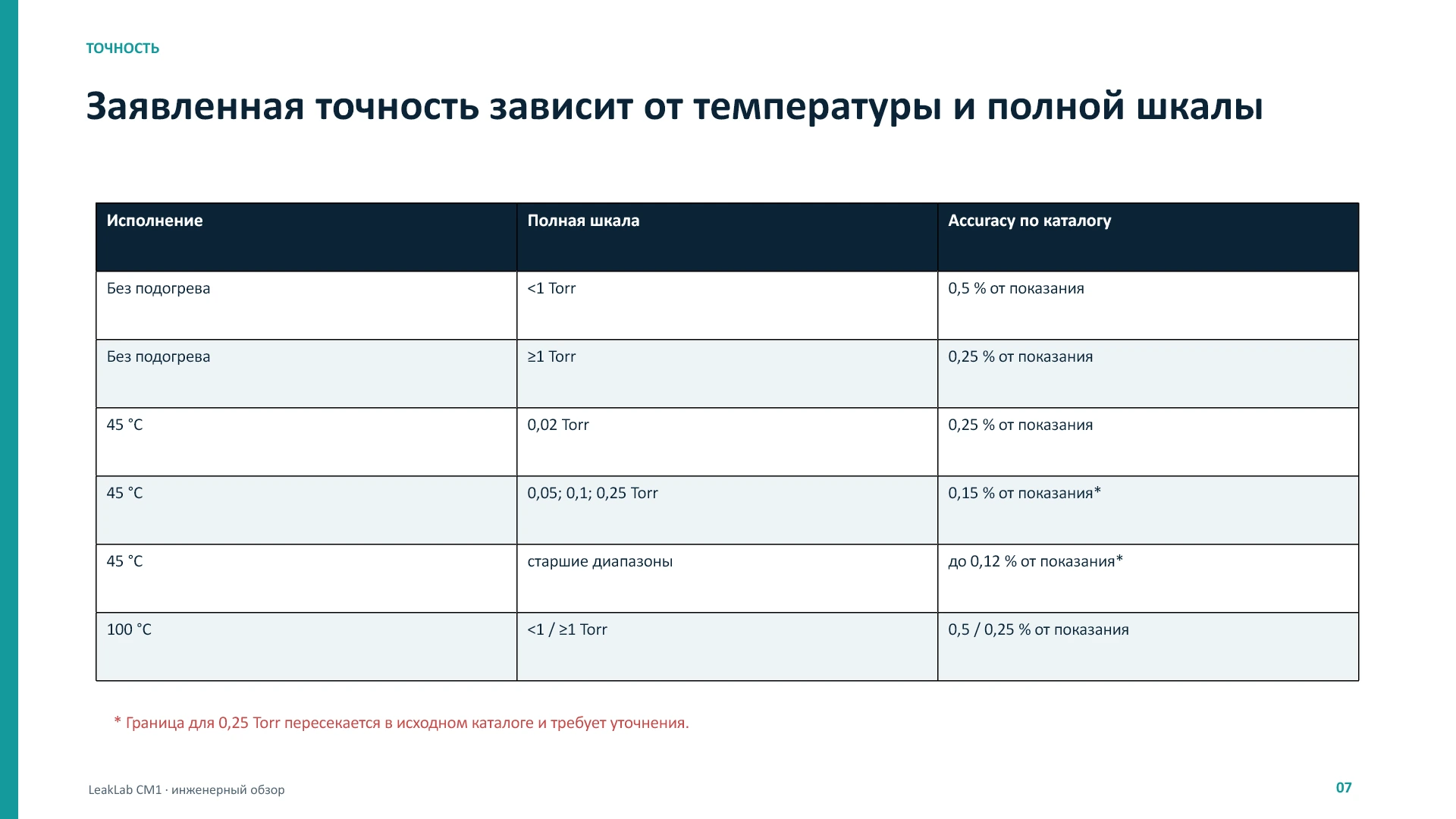

Погрешность исполнения без подогрева указана как 0,5 % от показания для FS ниже 1 Torr и 0,25 % от показания для FS не ниже 1 Torr. Для 100 °C используется такая же группировка. Для 45 °C каталог задаёт 0,25 % от показания для 0,02 Torr и 0,15 % для 0,05, 0,1 и 0,25 Torr, а также формулировку «0,12 % при >0,1 Torr». Поскольку 0,25 Torr попадает в обе группы, источник содержит пересечение условий. До письменного уточнения CBVAC корректно говорить: «до 0,12 % от показания для старших диапазонов; низкие полные шкалы имеют отдельные значения».

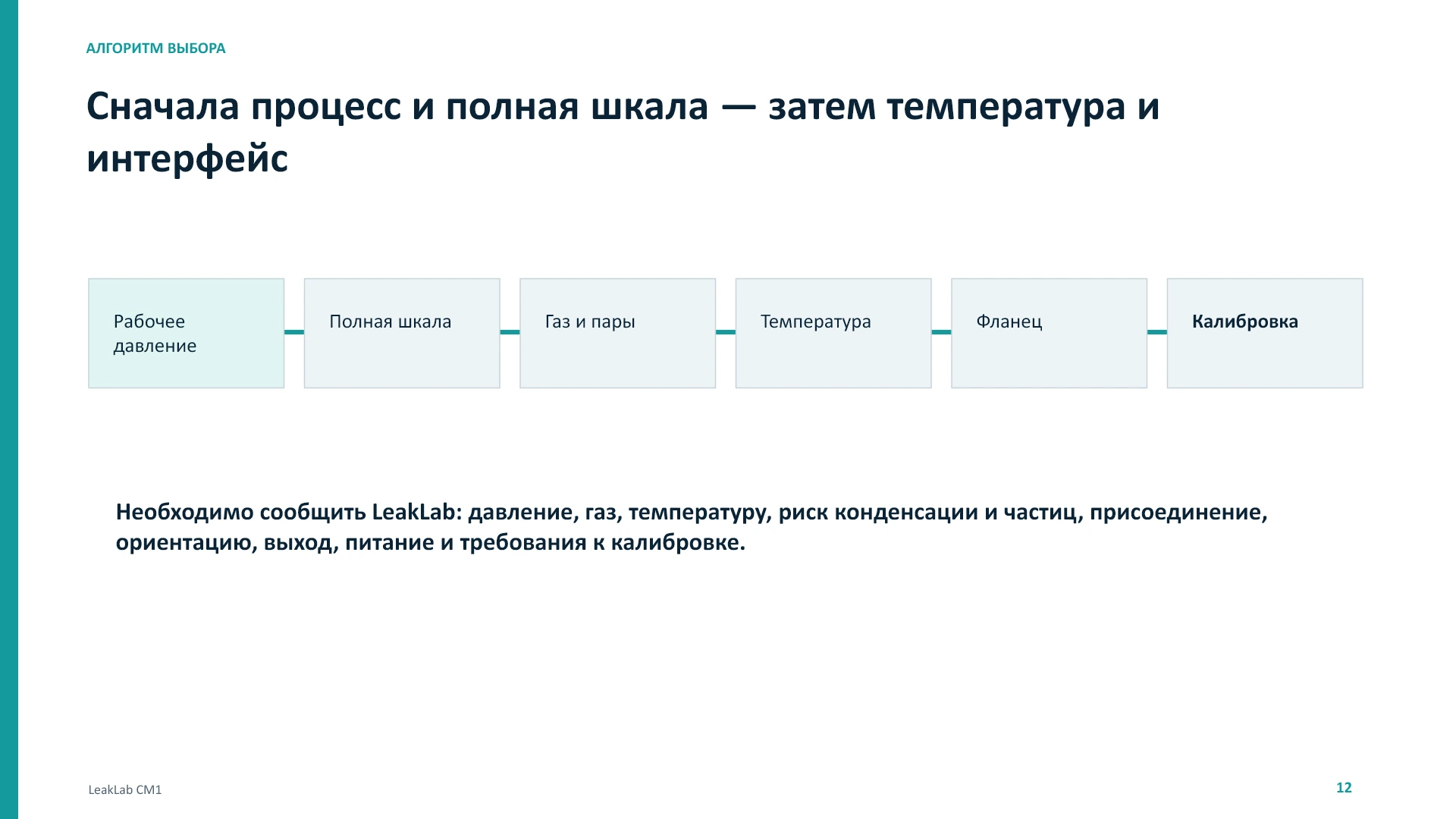

7. Как выбрать полную шкалу

Выбор FS начинается не с минимально достижимого давления насоса, а с диапазона технологического регулирования. CDG обычно наиболее полезен в верхней части своей шкалы, где процент полной шкалы меньше влияет на относительный результат. Если процесс работает около 0,7 Torr, датчик 1 Torr обычно дает более содержательный сигнал, чем 10 Torr, но переходные выбросы, процедура напуска и аварийное давление должны оставаться в допустимых пределах.

Для оценки полезного шага можно умножить разрешение на FS. У исполнения 1 Torr с разрешением 0,001 % FS номинальный шаг равен 10⁻⁵ Torr, или около 1,33×10⁻³ Па. Это не означает такую же абсолютную точность. Если паспортная погрешность задана в процентах от показания, при 0,5 Torr и 0,25 % reading соответствующий вклад равен 0,00125 Torr до учёта нуля, температуры, калибровки и других составляющих.

Для системы с несколькими рабочими областями применяют несколько CDG, либо комбинируют CM1 с широкодиапазонным датчиком другого принципа. Перекрытие шкал позволяет проверять согласованность, но не заменяет эталонную калибровку. Автоматический выбор канала должен иметь гистерезис, диагностику обрыва и обработку выхода за пределы.

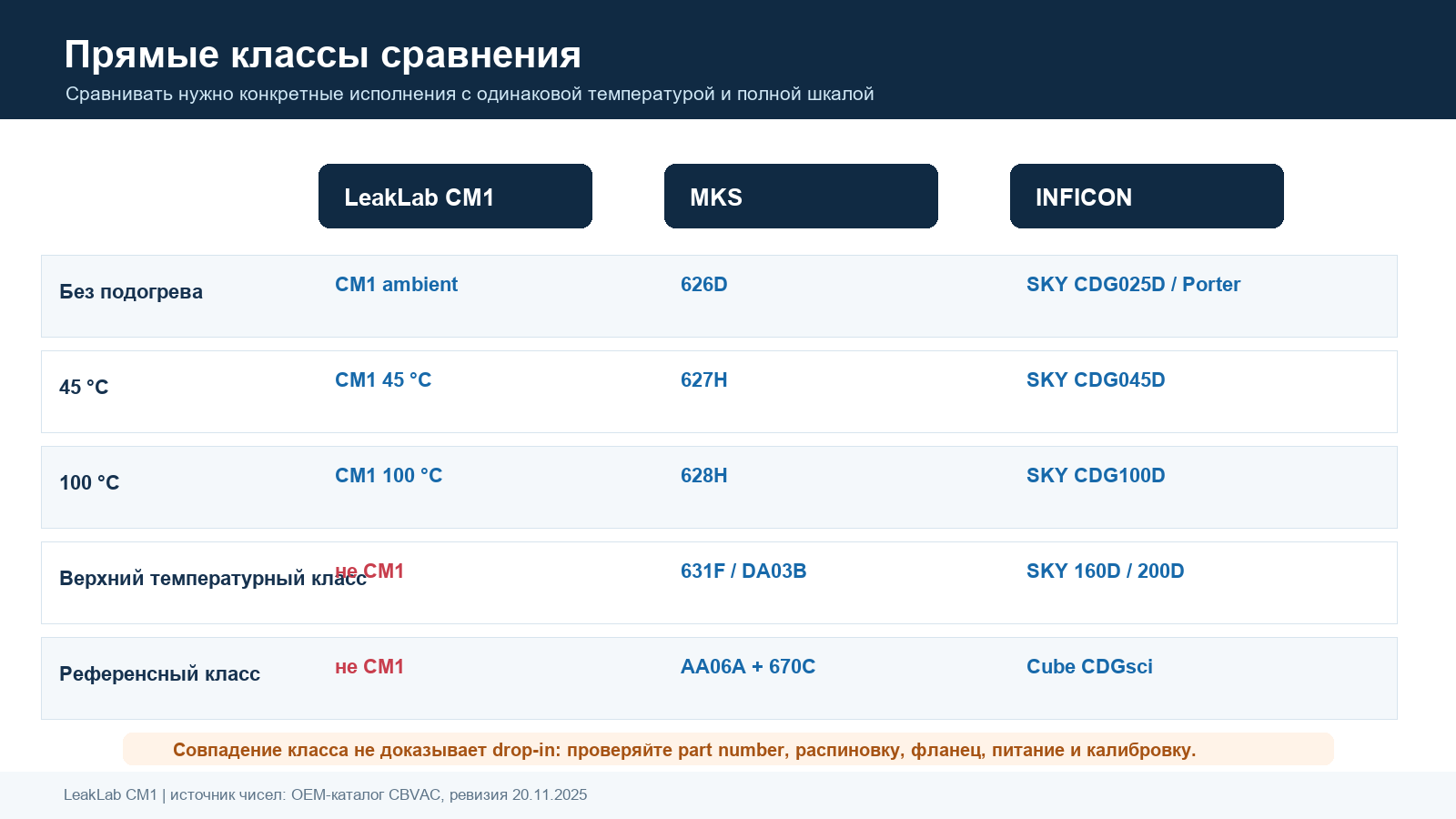

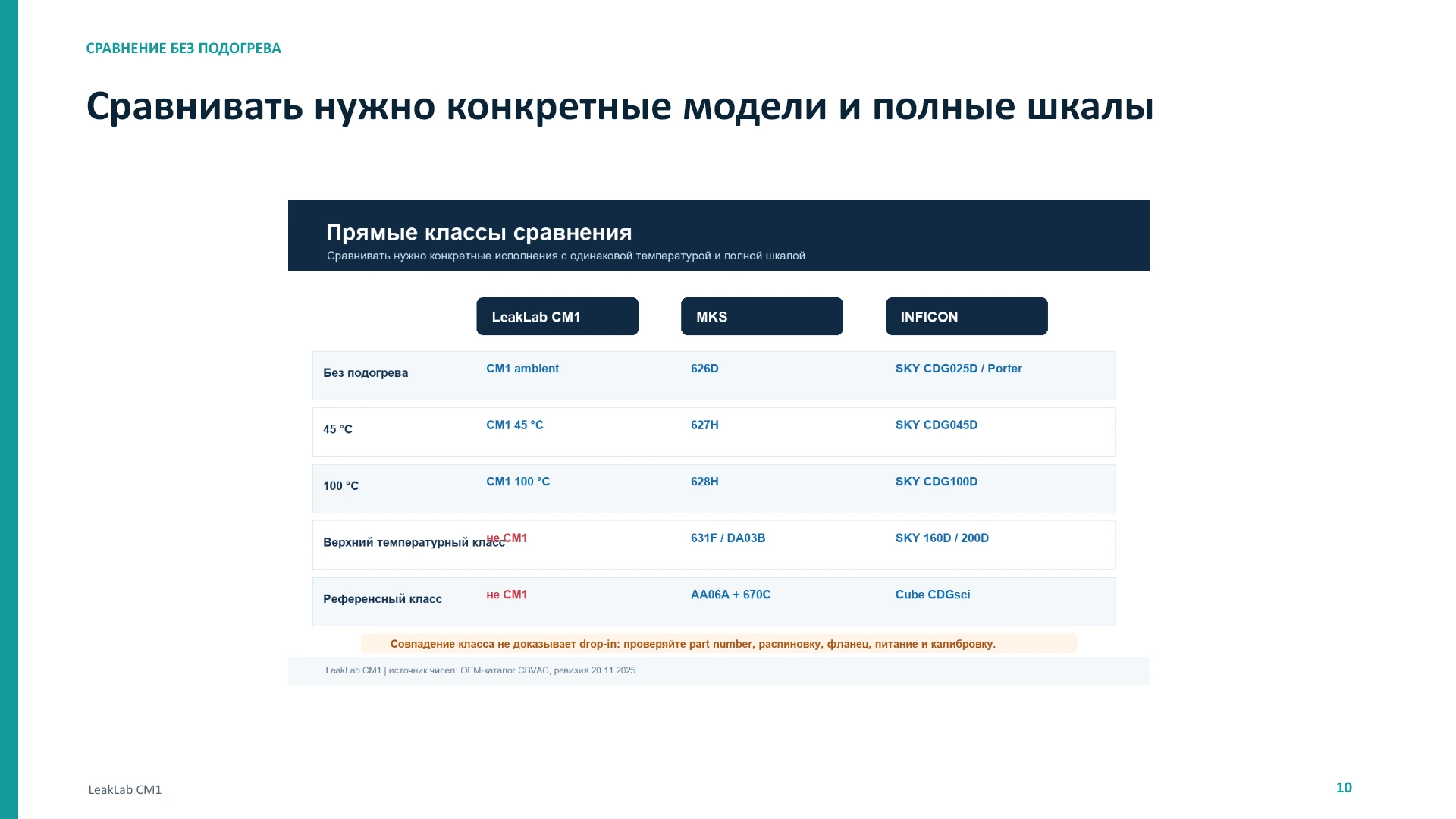

8. Прямое сравнение: CM1, MKS и INFICON

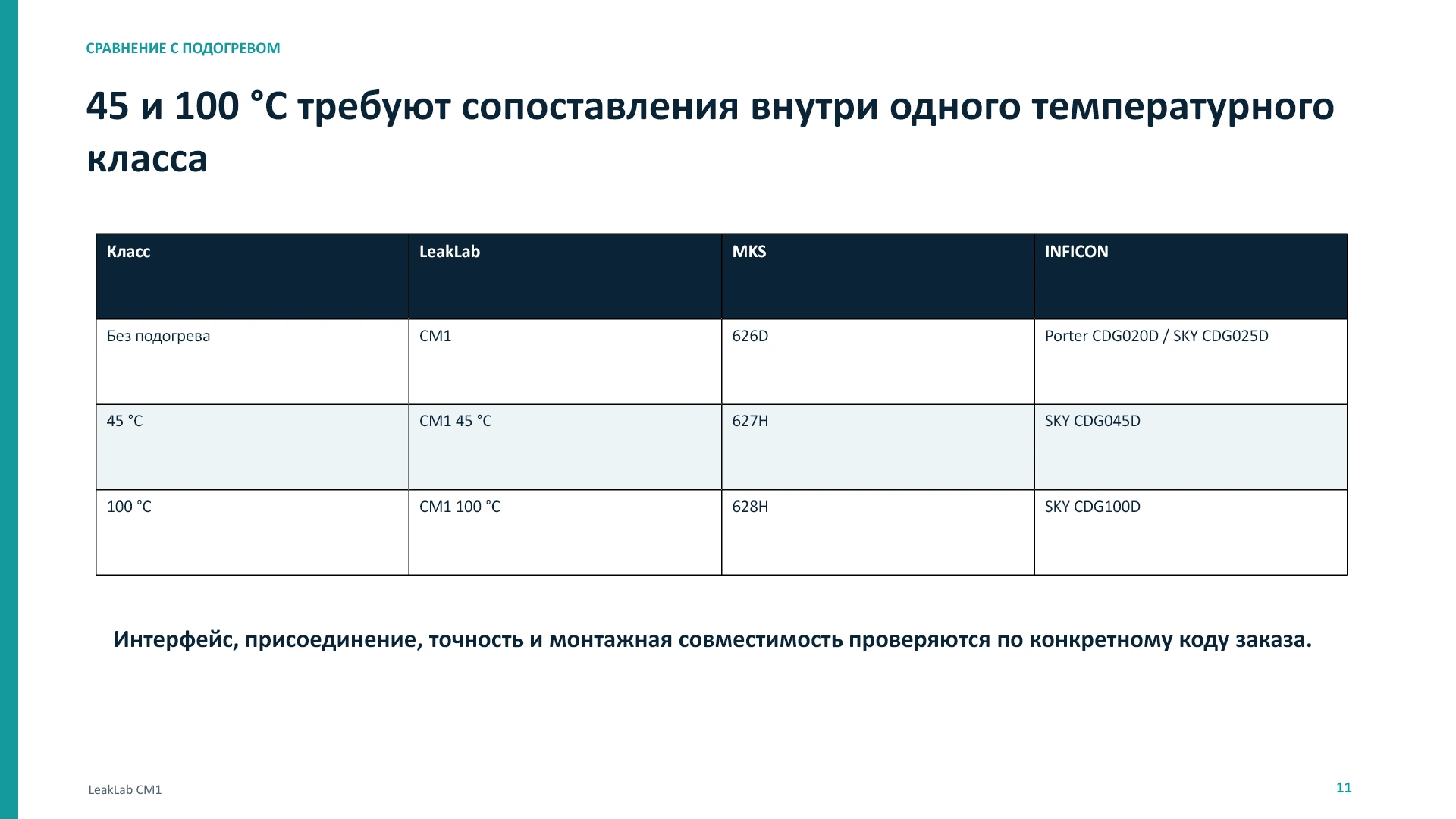

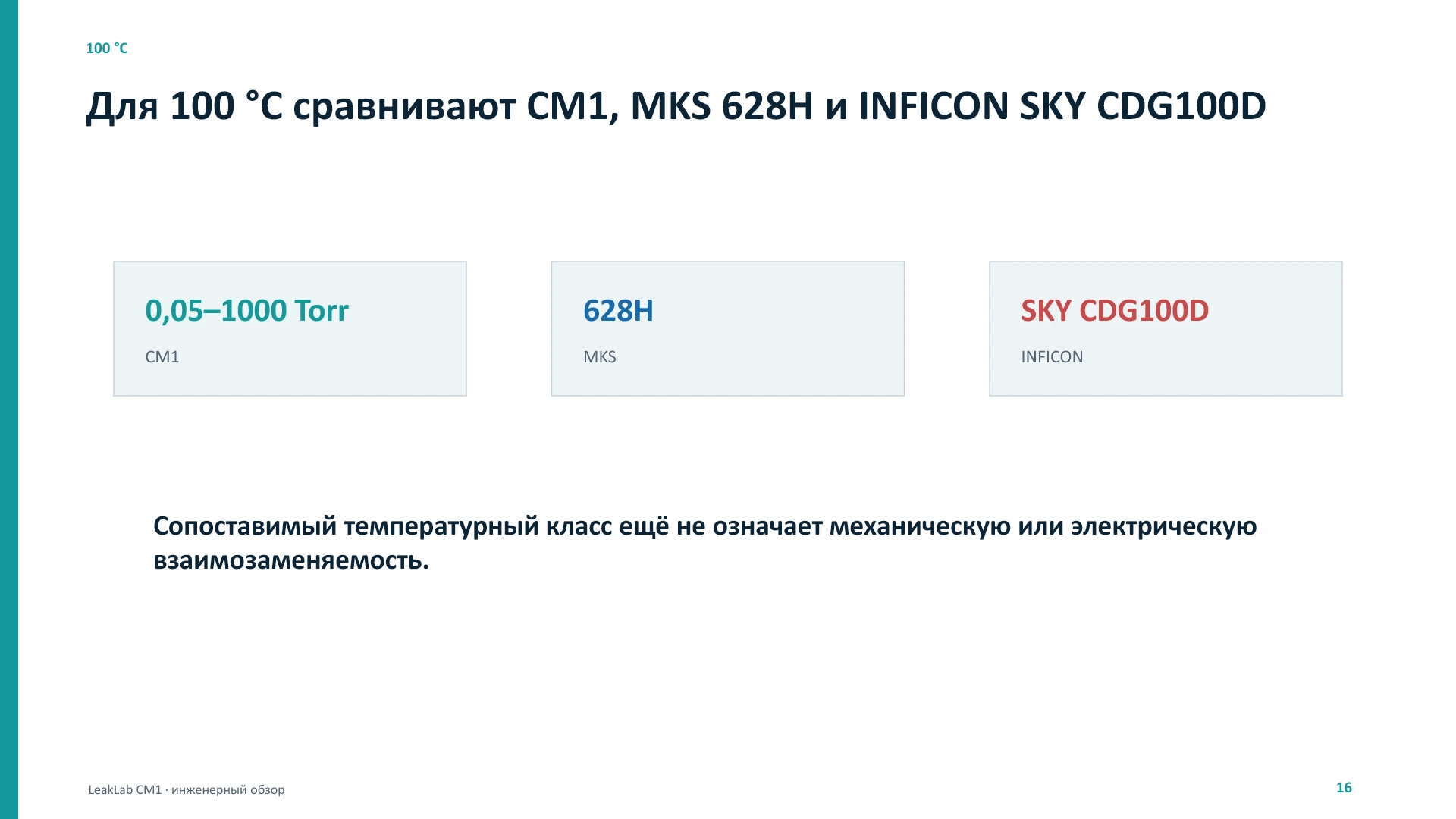

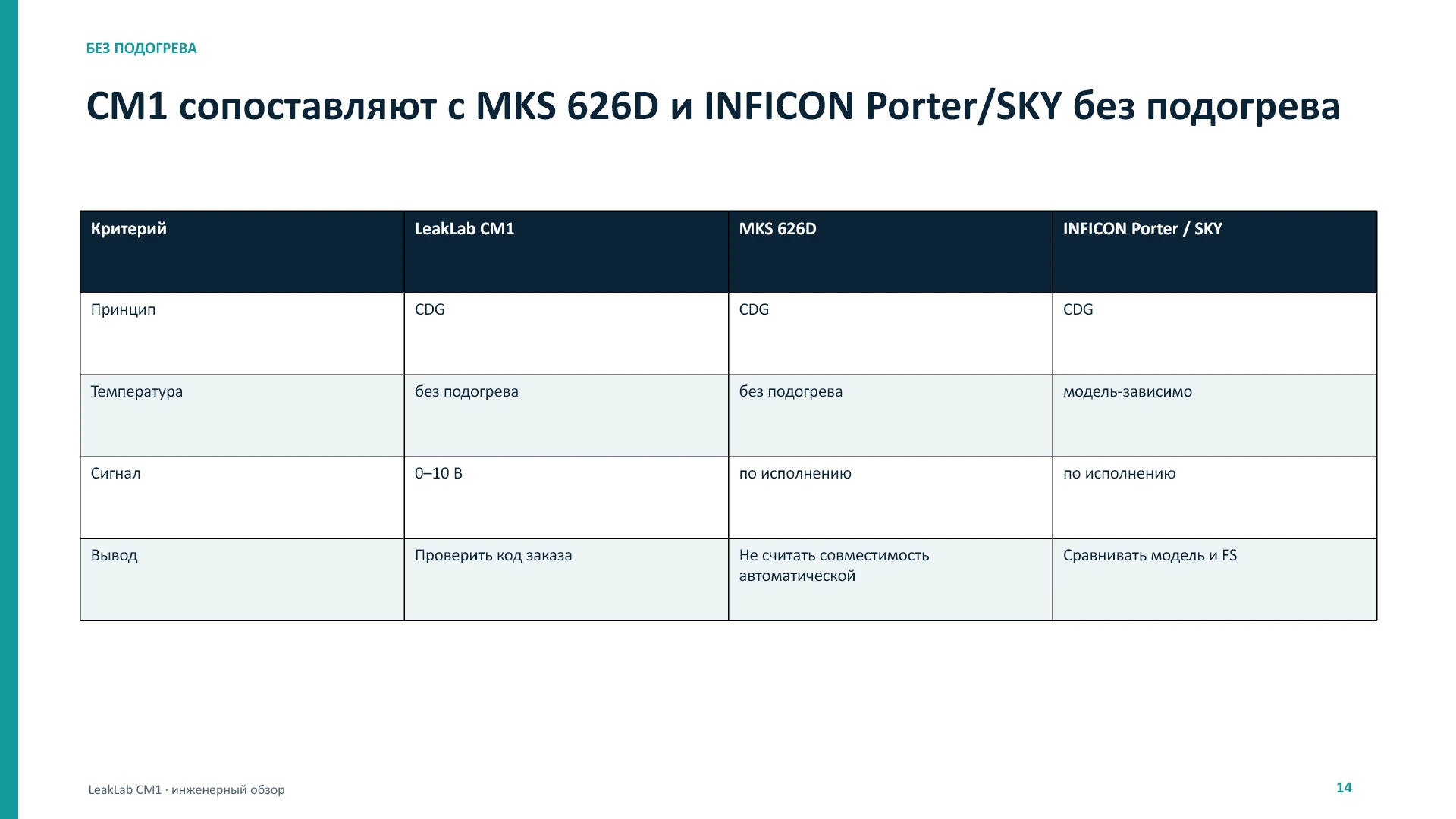

Корректное сравнение строится по температурному классу. CM1 без подогрева сопоставим по назначению с MKS 626D и INFICON SKY CDG025D; бюджетный Porter CDG020D начинается с более высоких FS и имеет существенно грубее разрешение. CM1 45 °C сопоставим с MKS 627H и INFICON SKY CDG045D. CM1 100 °C — с MKS 628H и INFICON SKY CDG100D.

MKS 626D использует металлическую ячейку Inconel/Incoloy, 0–10 V и DB15, а официальный текущий каталог указывает разрешение 0,001 % FS, внутренний объём 6,3 см³ и перегрузку 310 кПа. Сходство с CM1 заметно, но этого недостаточно для объявления полной замены. Проверяются точность нужной FS, ориентация, размеры, присоединение и распиновка.

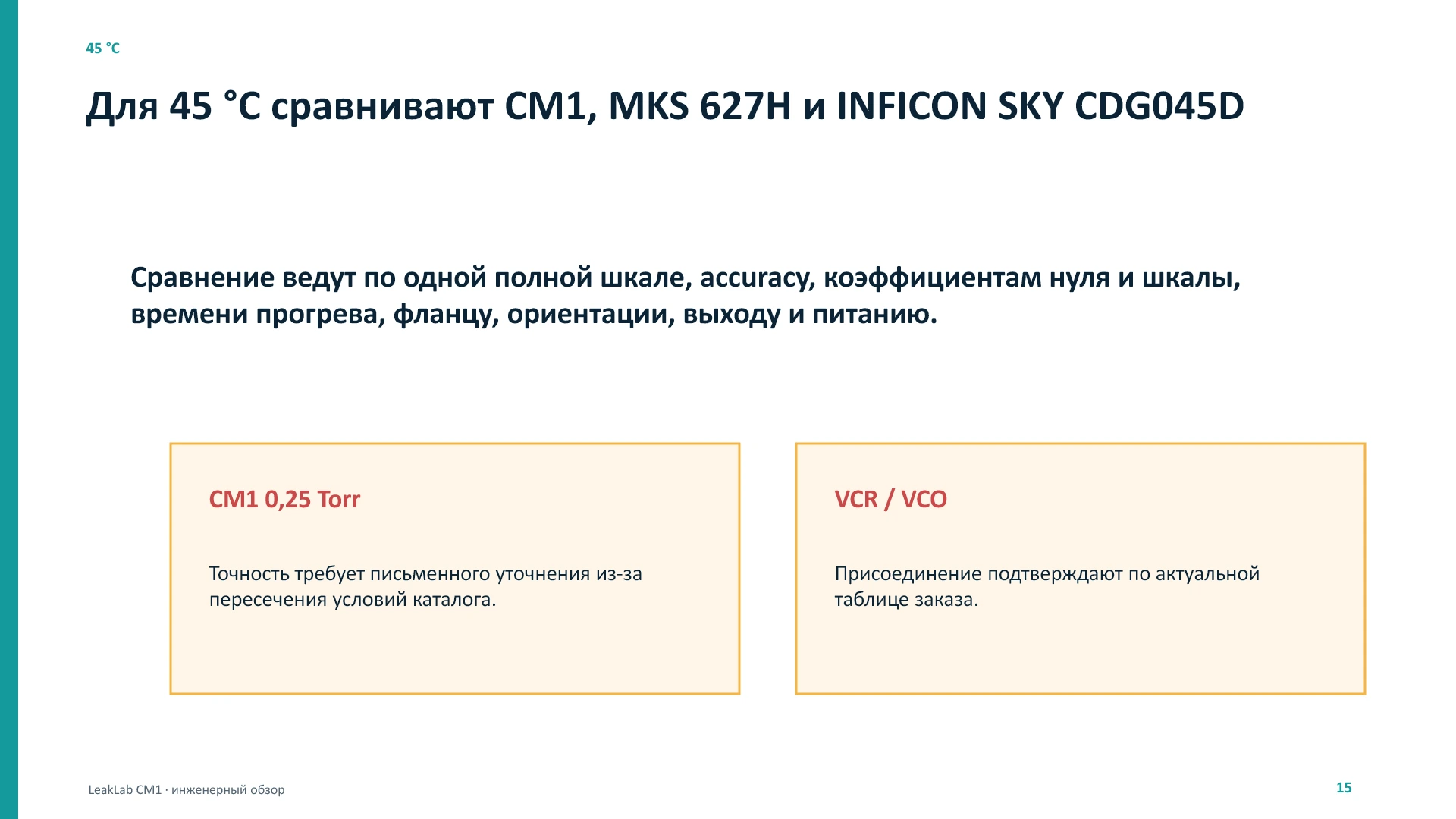

MKS 627H термостатирован при 45 °C и выпускается с FS от 0,02 Torr. Для части диапазонов заявляется точность до 0,12 % reading, а для низких FS используются отдельные значения. MKS 628H работает при 100 °C; текущая карточка приводит 0,5 % reading ниже 1 Torr и 0,25 % reading от 1 Torr. Эти семейства являются наиболее близкими металлическими ориентирами.

INFICON использует керамические измерительные ячейки. SKY CDG045D при 45 °C имеет официально указанную точность 0,15 % reading, разрешение 0,003 % FS и отклик 30/130 мс в зависимости от режима/FS. SKY CDG100D при 100 °C использует 0,2 или 0,4 % reading по выбранной FS, разрешение 0,003 % FS и 30/130 мс. Porter CDG020D рассчитан на 10–2000 Torr/mbar, 0,5 или 1 % reading, 0,05 % FS и 100 мс. Цифры показывают разные приоритеты: компактность и стоимость, точность, скорость, температура и цифровая интеграция.

9. Металлическая или керамическая ячейка

Металлическая ячейка CM1 полностью сварена и использует коррозионностойкий никелевый сплав на контактирующих поверхностях. Преимущества такого подхода — промышленно освоенные сварные соединения, малый объём, стойкость во многих химических средах и привычная механика аналоговых CDG. Ограничения связаны с остаточными сварочными напряжениями, температурной историей, пластической перегрузкой и совместимостью конкретного сплава.

Керамическая ячейка INFICON использует оксид алюминия и металлические/паяные элементы присоединения. Керамика имеет высокую электроизоляцию и воспроизводимые упругие свойства, но итоговая стабильность зависит от конструкции, соединений, чистоты, термостата и электроники. Публикации о керамических мембранах показывают хорошие результаты, однако не дают основания переносить их на любую модель и любой процесс.

Нельзя научно корректно утверждать, что металлический CM1 всегда точнее керамического SKY или наоборот. Для производственного решения важнее конкретная FS, паспортная accuracy, коэффициент нуля, повторяемость после атмосферных циклов, устойчивость к среде, время отклика и доступность калибровки. Материал является одним из параметров, а не готовым рейтингом.

10. Высокотемпературный и референсный уровни

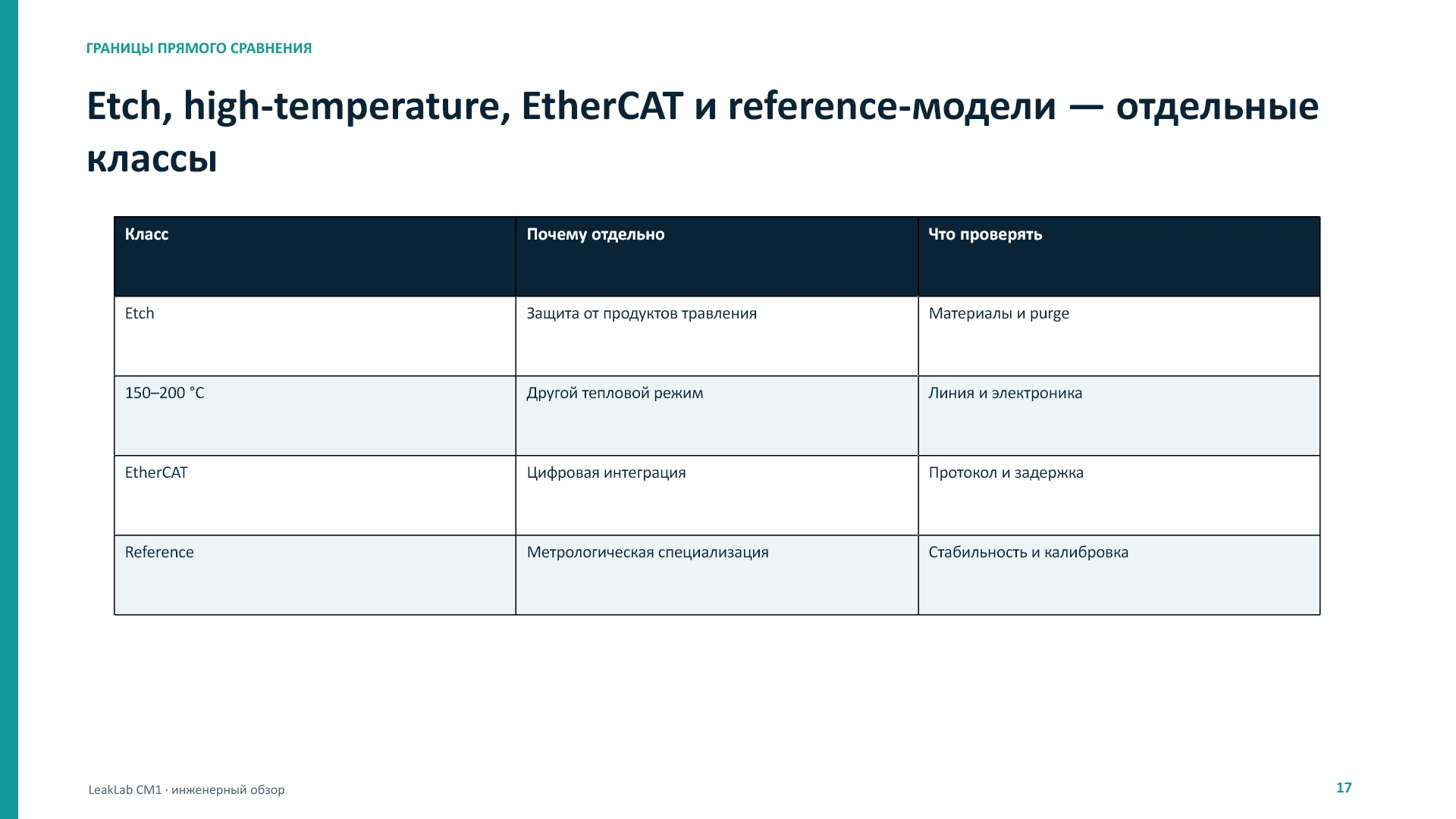

MKS 631F и DA03B работают при 150–200 °C, а INFICON SKY CDG160D/200D — при 160/200 °C. Эти приборы предназначены для процессов, где 100 °C недостаточно для борьбы с конденсацией и осаждением. Более мощный нагреватель, теплоизоляция, требования к обдуву и горячие уплотнения повышают стоимость и сложность интеграции. DA03B дополнительно предоставляет EtherCAT и быстрый цифровой цикл.

MKS AA06A в сочетании с кондиционером 670C и INFICON Cube CDGsci предназначены для высокоточных и референсных задач. У AA06A отдельная мостовая схема, внешняя электроника и разрешение порядка одной миллионной FS. Cube CDGsci для части диапазонов заявляет точность до 0,025 % reading. Эти показатели нельзя использовать как прямой аргумент против производственного CM1: сравниваются разные архитектуры, бюджеты и требования к эксплуатации.

CM1 рационален там, где требуется промышленный аналоговый CDG с известной полной шкалой, выбранной температурой, быстрым откликом и сервисной поддержкой. Если задача требует 150–200 °C, встроенного EtherCAT или референсной точности, выбор должен перейти к соответствующему классу, а не к маркетинговому обещанию одного универсального датчика.

11. Время отклика и динамика процесса

OEM-каталог CM1 указывает время отклика менее 20 мс. При интерпретации этой характеристики нужно знать определение ступени, фильтрацию, FS, давление до и после скачка и полосу входной системы. Реальный сигнал установки включает проводимость отвода, объём 6,3 см³, длину трубки, демпфирующий элемент и цифровой фильтр контроллера.

Если датчик подключён через длинную тонкую трубку, скорость выравнивания может быть на порядки медленнее электроники. Защитный baffle или фильтр дополнительно меняет пневматическую передаточную функцию. В быстром плазменном процессе датчик может точно измерять давление в своём порту, но это давление запаздывает относительно камеры. Поэтому динамический тест выполняют в собранной конфигурации.

Для контуров регулирования анализируют не только паспортный response time, но и фазовый запас, частоту дискретизации, шум, saturation и восстановление после атмосферного давления. INFICON Stripe специально оптимизирован для быстрых циклов, а MKS DA03B — для цифрового EtherCAT-оборудования. CM1 с аналоговым выходом может быть быстрым элементом, но быстродействие всей системы подтверждают экспериментом.

12. Загрязнение и защита измерительной линии

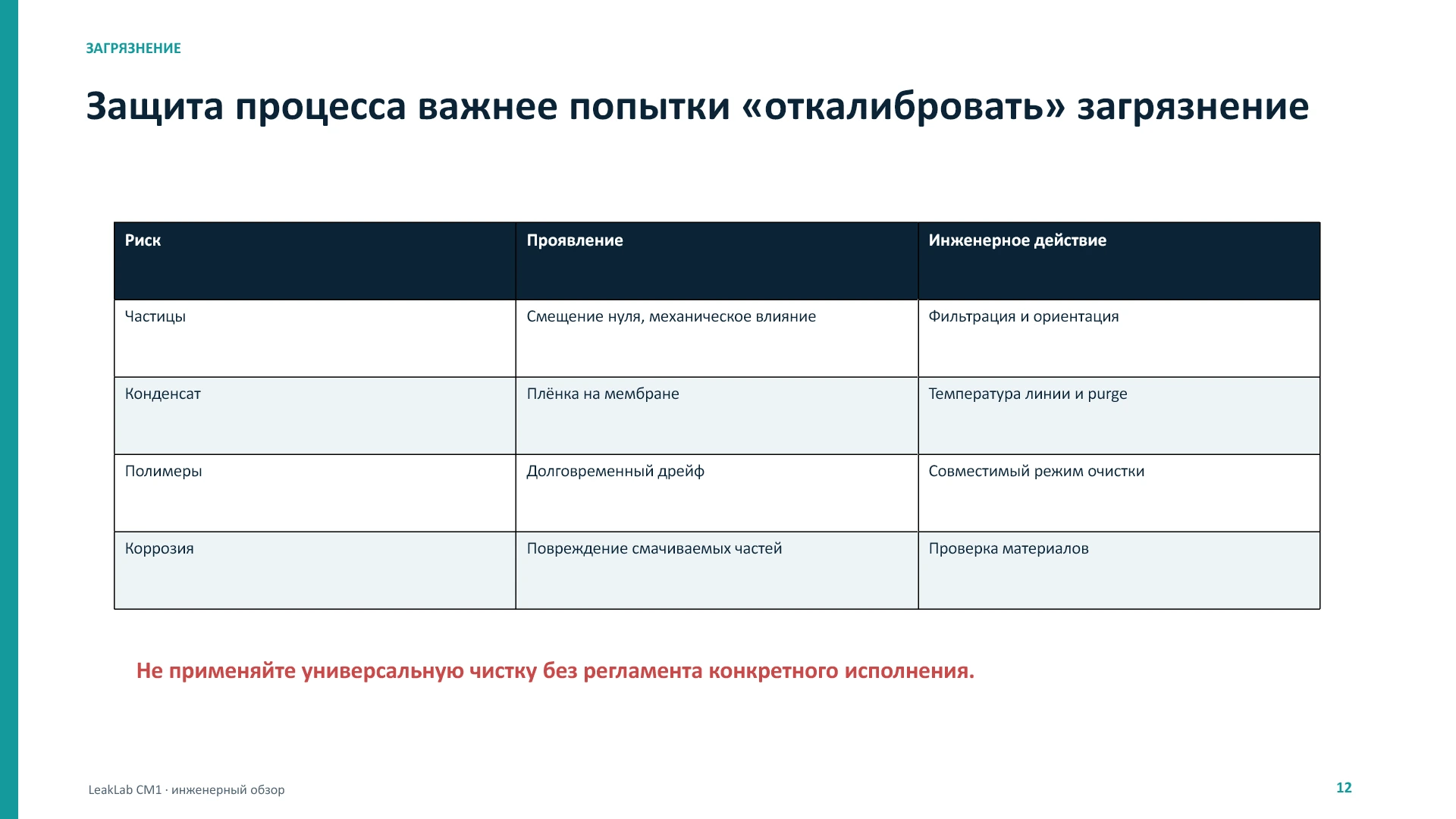

Осаждение на мембране вызывает offset, изменение жёсткости, гистерезис и замедление отклика. Особенно опасны полимеризующиеся продукты плазмы, аэрозоли масла, соли, порошок и конденсируемые пары. Простая установка фильтра не всегда полезна: фильтр может сорбировать газ, создавать виртуальный объём и замедлять переходы.

Патенты MKS и других производителей показывают несколько направлений защиты: лабиринтные baffle, sump-объёмы, многоступенчатые экраны, равномерный подогрев и цифровое обнаружение дрейфа. Эти решения подтверждают общий инженерный вывод: стабильность в процессе определяется не только мембраной, но и путём загрязнения.

Для CM1 LeakLab подбирает порт камеры, ориентацию, температуру и защитный участок под конкретный процесс. Регламент может включать контроль нуля до/после серии, сравнение с резервным датчиком, тренд offset и замену загрязнённого элемента. Разборка сварной измерительной ячейки пользователем не рекомендуется: механическое воздействие и растворитель могут необратимо изменить мембрану.

13. Установка, питание и электромагнитная совместимость

Механическая установка должна исключать нагрузку от трубы и перегрев электроники. Фланцы KF центрируют через кольцо, CF требует контролируемой затяжки, VCR/VCO — чистых сопрягаемых поверхностей и правильного уплотнения. В OEM-каталоге CM1 обнаружено расхождение: таблица заказа и чертёж страницы 4 перечисляют не полностью одинаковые варианты VCR/VCO. Поэтому присоединение фиксируют полным кодом заказа и подтверждённым чертежом.

Питание ±15 VDC ±5 % должно иметь достаточный ток для выбранного температурного исполнения. Нельзя подменять его однополярным 24 V без преобразователя и подтверждения. Сигнальная общая, общая питания и корпусная земля выполняют разные функции. Экран кабеля обычно соединяют с корпусом в соответствии со схемой системы, избегая паразитного тока по signal common.

Нагрузка входа должна быть выше 10 кОм. Для АЦП проверяют входной диапазон, разрешение, общую ошибку, синфазное напряжение и защиту от перенапряжения. При 16-битном АЦП номинальный квант 10 V/65536 не гарантирует сопоставимую точность: шум источника, reference, разводка и температурный дрейф могут доминировать.

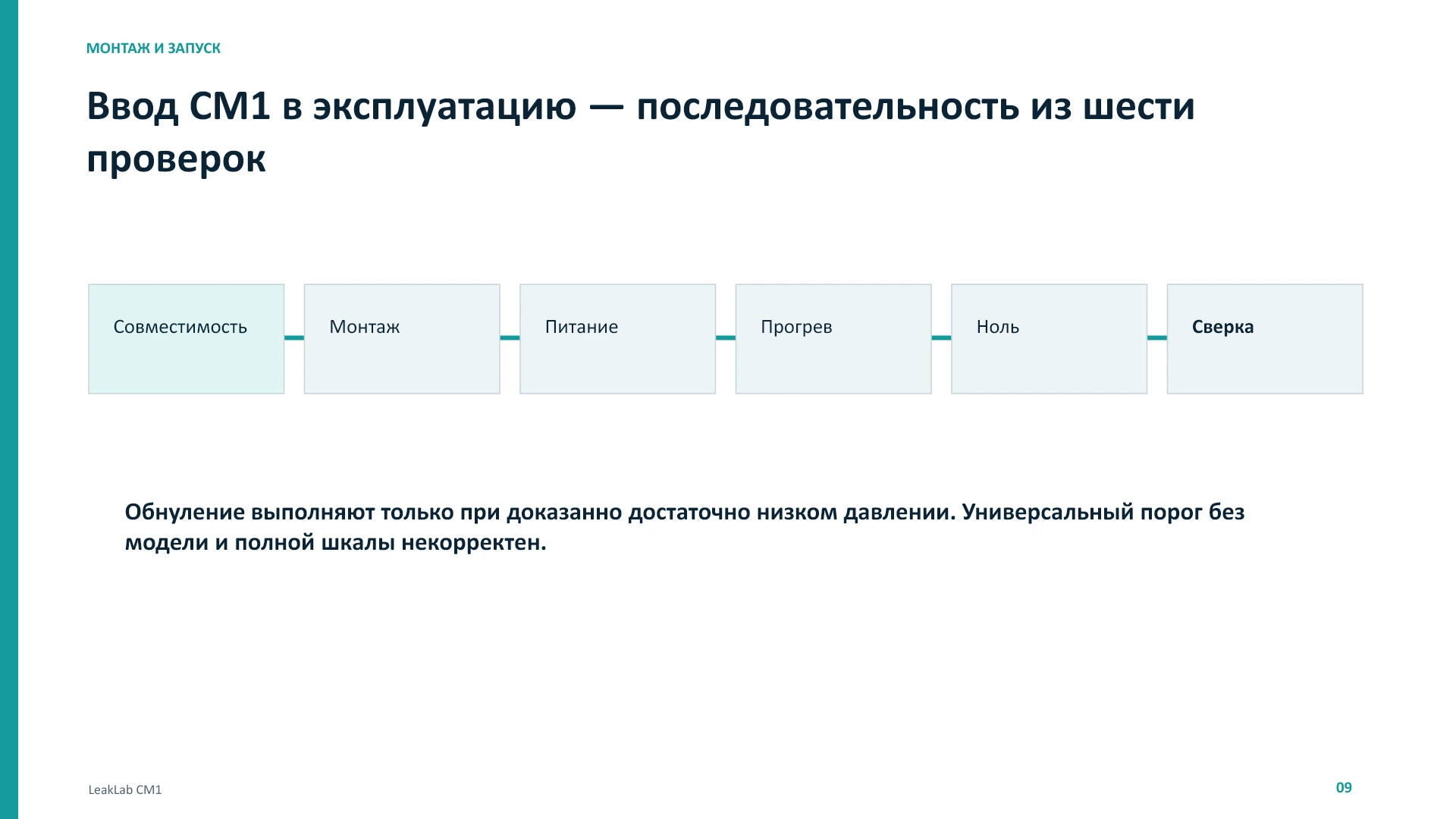

14. Прогрев, обнуление и рабочая процедура

Для CM1 указан прогрев 2 часа при FS не ниже 1 Torr и 4 часа ниже 1 Torr. Это не формальность. За время прогрева стабилизируются корпус, мембрана, опорная полость, мост и выходная электроника. У нагретых исполнений нужно дождаться установившейся температуры, а у линии — равномерного теплового режима.

Обнуление проводят при давлении, достаточно малом относительно требуемой точности. Правило «насос включён, значит давление равно нулю» неверно. Если остаточное давление составляет заметную долю полезного диапазона, команда zero вычитает реальное давление и создаёт смещение всей шкалы. Для критической задачи остаточное давление контролируют другим методом или рассчитывают предел его влияния.

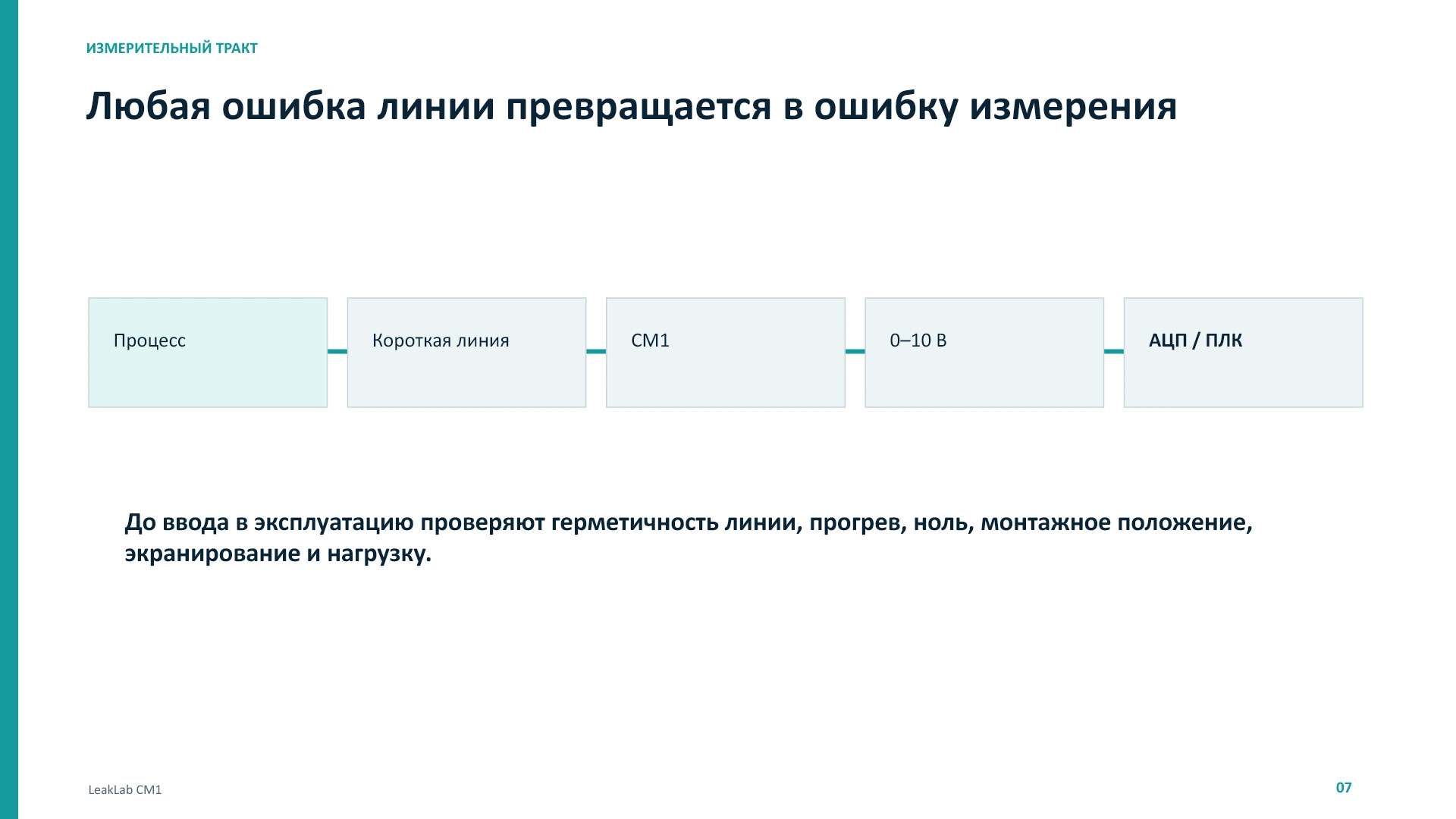

Рекомендуемая последовательность: проверить монтаж и кабель; включить питание; выдержать прогрев; откачать систему; дождаться стабилизации; зарегистрировать исходный zero; выполнить допустимую коррекцию; провести проверочную точку; документировать температуру, ориентацию, дату и серийный номер. После атмосферного цикла или изменения положения повторяют проверку нуля.

15. Калибровка и бюджет неопределённости

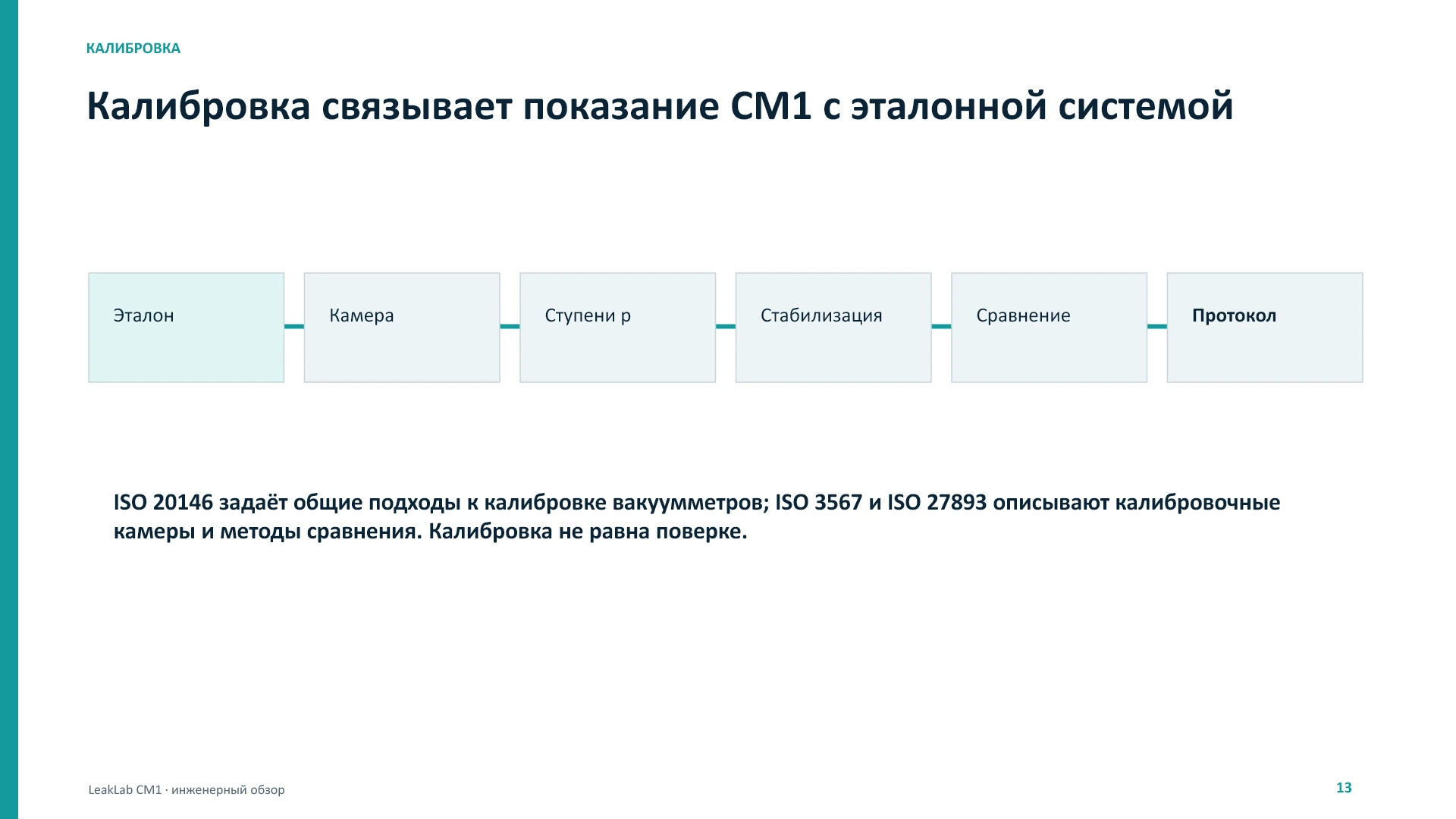

ISO 3567:2026 описывает калибровку вакуумметров прямым сравнением с эталонным вакуумметром. ISO 27893:2026 посвящён оцениванию неопределённости результатов калибровки, ISO 20146:2019 — представлению характеристик, калибровки и неопределённости. Терминология сверяется с ISO 3529-3:2014. Для электрических мембранных датчиков полезны руководства PTB/DKD и документы NIST/NMIJ.

Калибровочная установка должна обеспечивать однородное и стабильное давление в зоне эталона и проверяемого датчика, низкую течь, малое газовыделение и контролируемую температуру. Точки задают по всему рабочему диапазону, обычно с сериями вверх и вниз. Регистрируют ноль, показание, эталон, температуру и время. Повторные циклы позволяют оценить повторяемость и гистерезис.

Типовой бюджет содержит неопределённость эталона, стабильность и градиент давления, повторяемость, разрешение, zero offset, температурные коэффициенты, ориентацию, считывание напряжения, поправку температурной транспирации и долговременный дрейф. Паспортные 0,25 % reading нельзя просто назвать «неопределённостью 0,25 %». Итог зависит от процедуры и коэффициента охвата.

LeakLab выполняет поставку, интеграцию, диагностику и сервисное сопровождение CM1, а также организует метрологическое сопровождение под задачу заказчика. Конкретный вид калибровки, трассируемость и применимость свидетельства согласуются до работ; настоящая публикация не заявляет непроверенную область аккредитации или право поверки.

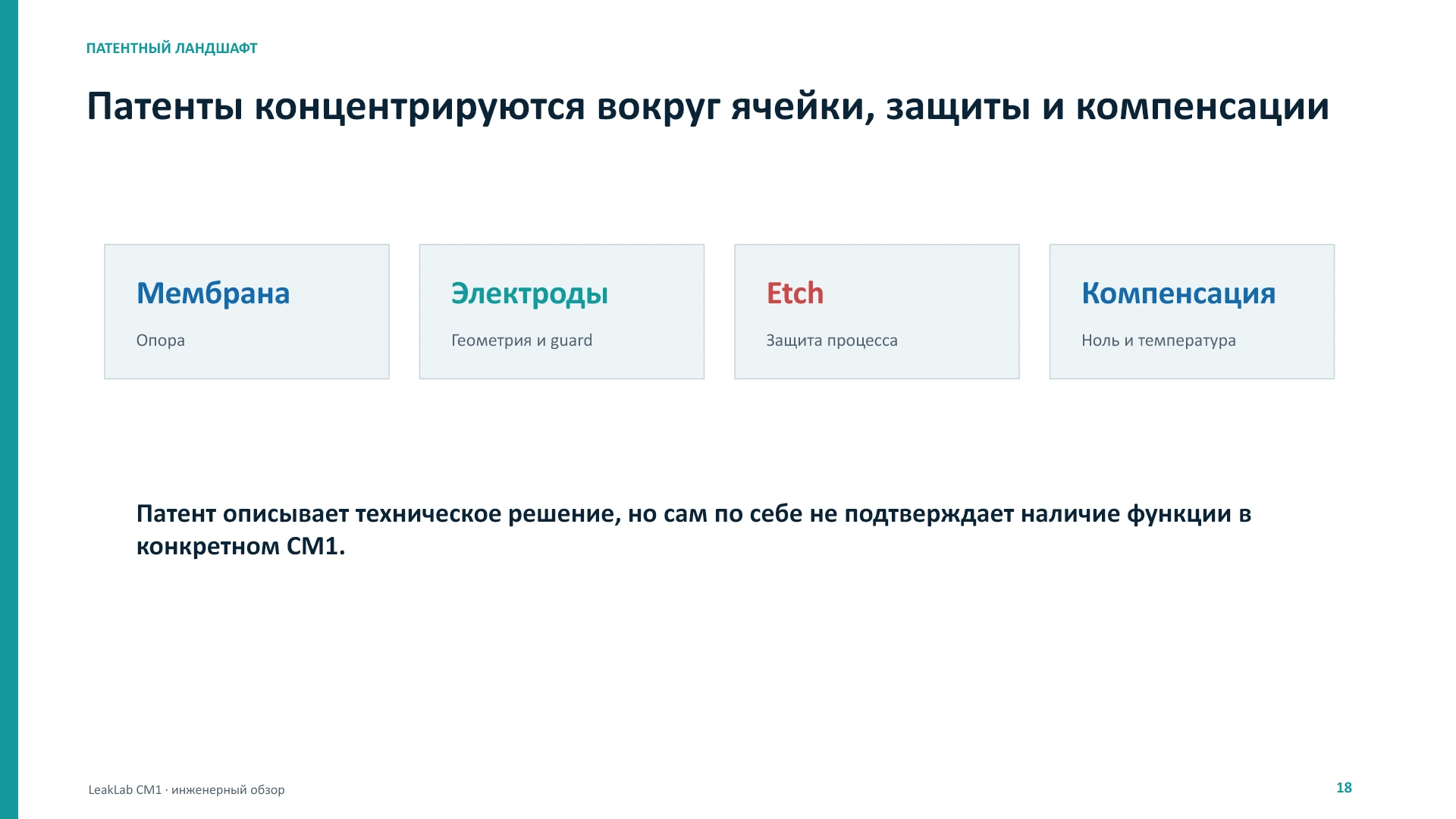

16. Патентный ландшафт: что развивает отрасль

Исследование 16 патентных публикаций показывает шесть устойчивых направлений. Первое — изготовление металлической или керамической ячейки с низкими остаточными напряжениями. Второе — формирование стабильной опорной полости. Третье — равномерный нагрев и тепловая развязка электроники. Четвёртое — защита мембраны от осаждения. Пятое — цифровой autonull, прогноз дрейфа и самодиагностика. Шестое — компенсация наклона и подавление механических колебаний.

US7706995B2 рассматривает коррекцию дрейфа с учётом истории процесса. US6591687B1 и US7140085B2 относятся к керамической измерительной ячейке и её изготовлению. US7946178B2 — к нагреву ячейки. US6993973B2, US11287342B2 и другие публикации развивают baffle-защиту. US9719877B2 анализирует демпфирование колебаний мембраны, US9395386B2 и JP2010169665A — влияние наклона.

Патентная карта не является заключением FTO. Действие притязаний зависит от юрисдикции, срока, правового статуса и точной конструкции. Для пользователя CM1 карта полезна как объяснение того, почему дорогой CDG — это не только мембрана и плата, а система управления нулём, теплом, загрязнением и динамикой.

17. Почему высокоточные CDG стоят дорого

Высокая стоимость формируется не редкостью самого принципа, а контролем множества малых эффектов. Для низкой FS требуется мембрана с воспроизводимой толщиной и напряжением, стабильный микрозазор, чистая опорная полость, герметичная сварка, низкогазовыделяющие материалы, малошумящий измерительный мост и индивидуальная калибровка. Для нагретой версии добавляются термостат, теплоизоляция, датчики температуры и проверка градиентов.

Производитель должен характеризовать поведение после атмосферных циклов, перегрузки, изменения ориентации и длительного прогрева. Серийная точность требует прослеживаемых эталонов и времени на калибровку каждой FS. Специализированные фланцы, чистая сборка, электронная компенсация и долгосрочное хранение калибровочных данных увеличивают себестоимость.

Цена референсного MKS AA06A или INFICON Cube отражает более жесткий метрологический уровень и внешнюю/интегрированную электронику. Цена высокотемпературного MKS 631F/DA03B или INFICON 200 °C отражает тепловой режим и процессную стойкость. CM1 занимает производственный сегмент, где важны проверяемые характеристики, выбор исполнения и локальная интеграция без переплаты за функцию, которая не нужна конкретной установке.

18. Типовые области применения CM1

В вакуумном напылении CDG задаёт воспроизводимое давление рабочего газа. В плазменной обработке он может участвовать в контуре регулирования с mass flow controller и throttle valve. В вакуумной сушке и дегазации он контролирует абсолютное давление независимо от состава парогазовой смеси, но требует оценки конденсации. В калибровочном стенде служит рабочим переносным датчиком, если его характеристики соотносятся с эталоном и бюджетом.

В испытательных установках CM1 полезен для регистрации давления в камере, ресивере или дозирующем объёме. В газовых системах — для контроля абсолютного давления в области выбранной FS. В научном эксперименте — для воспроизводимого задания давления разных газов без коэффициентов чувствительности, при условии учета температурной транспирации на низких давлениях.

Для агрессивных, загрязняющих или конденсируемых сред проводится отдельная оценка. Иногда правильным решением будет CM1 100 °C с обогреваемой линией, иногда — специализированный etch CDG, химический разделитель или другая схема. Универсального списка совместимых процессов по одному названию материала недостаточно.

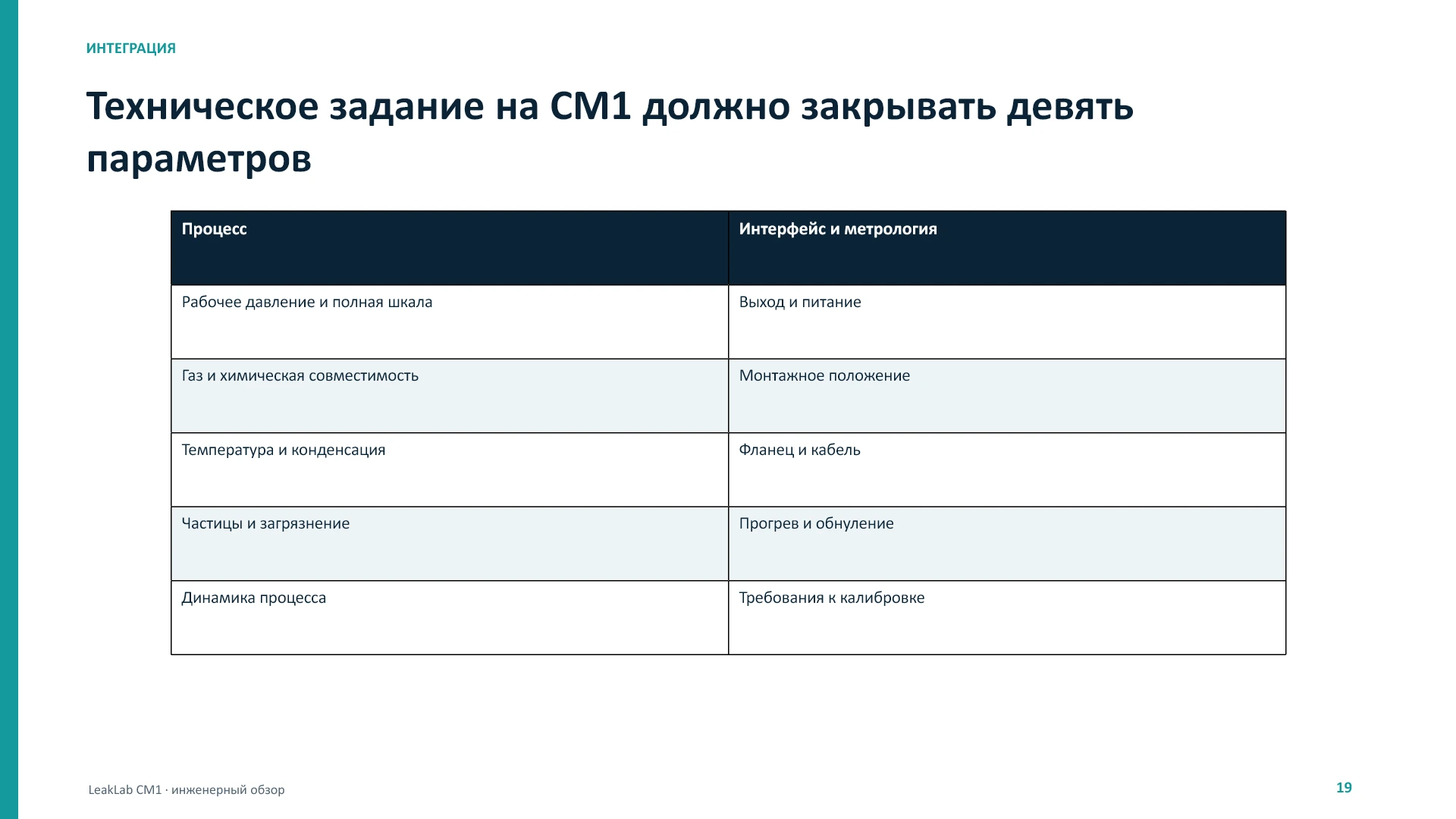

19. Четыре контура проверки перед заменой MKS или INFICON

Механика: полная длина, диаметр корпуса, масса, фланец, положение уплотнения, доступ инструмента, ориентация и тепловой зазор. Электрика: питание и ток, разъём, распиновка, signal common, экран, выходной диапазон, нагрузка, setpoint и диагностика. Метрология: FS, accuracy, разрешение, нулевой и шкальный коэффициенты, отклик, прогрев, ориентация и свидетельство калибровки. Процесс: материал, температура, загрязнение, конденсация, газовая линия, перегрузка и очистка.

Только после совпадения всех четырёх контуров конкретный CM1 можно рассматривать как замену конкретному part number. Даже визуально одинаковый DB15 может иметь другую распиновку. Даже одинаковый KF16 не гарантирует одинаковую высоту мембраны над камерой. Даже одинаковые 0–10 V не гарантируют одинаковую логику ошибки или clamp выше FS.

LeakLab может выполнить предпроектное сопоставление по паспорту установленного датчика, фотографии шильдика, схеме кабеля, чертежу узла и описанию процесса. Результатом должен быть согласованный код заказа CM1 и перечень необходимых изменений, а не общее обещание «полного аналога».

20. Практический чек-лист эксплуатации

1. Записать полный код заказа, FS, температуру и ориентацию.
2. Проверить присоединение по актуальному чертежу, особенно VCR/VCO.
3. Проверить питание ±15 V и допустимый ток нагретой версии.
4. Прозвонить кабель по распиновке конкретного прибора.
5. Убедиться, что входная нагрузка выше 10 кОм.
6. Исключить механическую нагрузку трубы на корпус.
7. Обеспечить обогрев линии, если процесс склонен к конденсации.
8. Выдержать 2 или 4 часа прогрева по FS.
9. Обнулять только при доказанно достаточно низком давлении.
10. Сохранять тренд нуля до и после производственной серии.
11. После атмосферного цикла проверять восстановление показания.
12. Не чистить мембрану механически и не заливать растворитель без процедуры изготовителя.
13. Планировать периодическую калибровку по риску процесса и дрейфу.
14. При замене сравнивать четыре контура совместимости.

21. Расчётный пример выбора и оценки результата

Пусть технологическое давление должно поддерживаться около 0,6 Torr, допустимый рабочий коридор составляет 0,45–0,75 Torr, а кратковременный переход не превышает 0,9 Torr. Первым кандидатом является CM1 с FS 1 Torr. В точке 0,6 Torr идеальный выход равен 6 V. Для исполнения без подогрева с паспортной погрешностью 0,25 % от показания вклад паспортной accuracy составляет 0,0015 Torr, или приблизительно 0,20 Па. Разрешение 0,001 % FS соответствует 0,00001 Torr, или примерно 0,00133 Па, но это только дискретность, а не итоговая погрешность.

Если нулевой offset после прогрева и обнуления повторяется в пределах 0,0002 Torr, а температура окружающей среды изменяется на 2 °C, температурный вклад нуля оценивают отдельно по коэффициенту для FS 1 Torr. Каталог указывает 0,015 % FS/°C для исполнения без подогрева: при 2 °C это 0,0003 Torr. Эти величины нельзя просто линейно объявить общей неопределённостью. Для независимых составляющих с подходящими распределениями используют корень суммы квадратов стандартных неопределённостей; коррелированные эффекты и систематическая поправка требуют иной обработки.

Если выбрать FS 10 Torr, рабочий сигнал будет около 0,6 V, а разрешение 0,001 % FS — 0,0001 Torr. Само разрешение ещё может быть приемлемым, но доля нулевого дрейфа и точность тракта АЦП относительно рабочего сигнала становятся менее выгодными. Если выбрать FS 0,25 Torr, рабочая точка выйдет за шкалу. Таким образом, 1 Torr является логичным начальным выбором, после чего проверяют атмосферные переходы, фактическую перегрузку, температуру и химическую совместимость.

Для нагретого датчика расчёт дополняют поправкой температурной транспирации. При 45 или 100 °C давление в измерительной ячейке и в холодной камере на низком давлении может различаться. Размер поправки нельзя назначить одним постоянным процентом: он зависит от газа, температуры, диаметра и длины соединения и режима течения. В калибровке конфигурацию делают воспроизводимой и документируют.

22. Типовые неисправности и диагностические признаки

Постоянный offset при глубоком вакууме может быть вызван недостаточным прогревом, реальным остаточным давлением, изменением ориентации, электрическим смещением, загрязнением или изменением опорной полости. Сначала проверяют процесс независимым датчиком и электрический ноль тракта; команда zero без диагностики способна скрыть развивающуюся проблему.

Медленное восстановление после атмосферы часто связано с сорбцией и десорбцией, загрязнённым входом, длинной трубкой или фильтром. Шум может идти от механической вибрации, плохого экрана, контура земли, нестабильного питания или регулятора давления. Нелинейность, заметная только в части шкалы, требует сравнения в нескольких точках и не диагностируется одним тестом zero/span.

Для нагретой версии дополнительными признаками являются длительный выход на режим, изменение потребляемого тока, локальный перегрев и несоответствие температуры корпуса. Не следует вскрывать прибор или воздействовать на мембрану. Диагностика начинается с серийного номера, кода заказа, схемы подключения, журнала zero, условий процесса и сравнения с эталоном.

Приёмочный протокол после поставки включает визуальный контроль, проверку кода и фланца, сопротивления изоляции по допустимой процедуре, включение через ограниченный источник, контроль выходного сигнала, прогрев, нулевую точку, одну или несколько рабочих точек и фиксацию ориентации. Для замены существующего CDG добавляется проверка аварийной логики контроллера при обрыве, перегрузке и выходе за FS.

23. Выводы

LeakLab CM1 — семейство мембранно-ёмкостных вакуумметров с металлической сварной ячейкой, отдельными полными шкалами, выходом 0–10 V и исполнениями без подогрева, 45 °C и 100 °C. Его сильные стороны — газонезависимый принцип, быстрый паспортный отклик, малый внутренний объём, широкий выбор FS и возможность подобрать температурный режим под процесс.

Технически грамотный результат достигается не максимальным числом в таблице, а согласованием полной шкалы, температуры, материала, монтажа, линии, нулевой процедуры и калибровки. Для сравнения с MKS и INFICON необходимо держать одинаковый температурный и метрологический класс. Высокотемпературные и референсные модели рассматриваются отдельно.

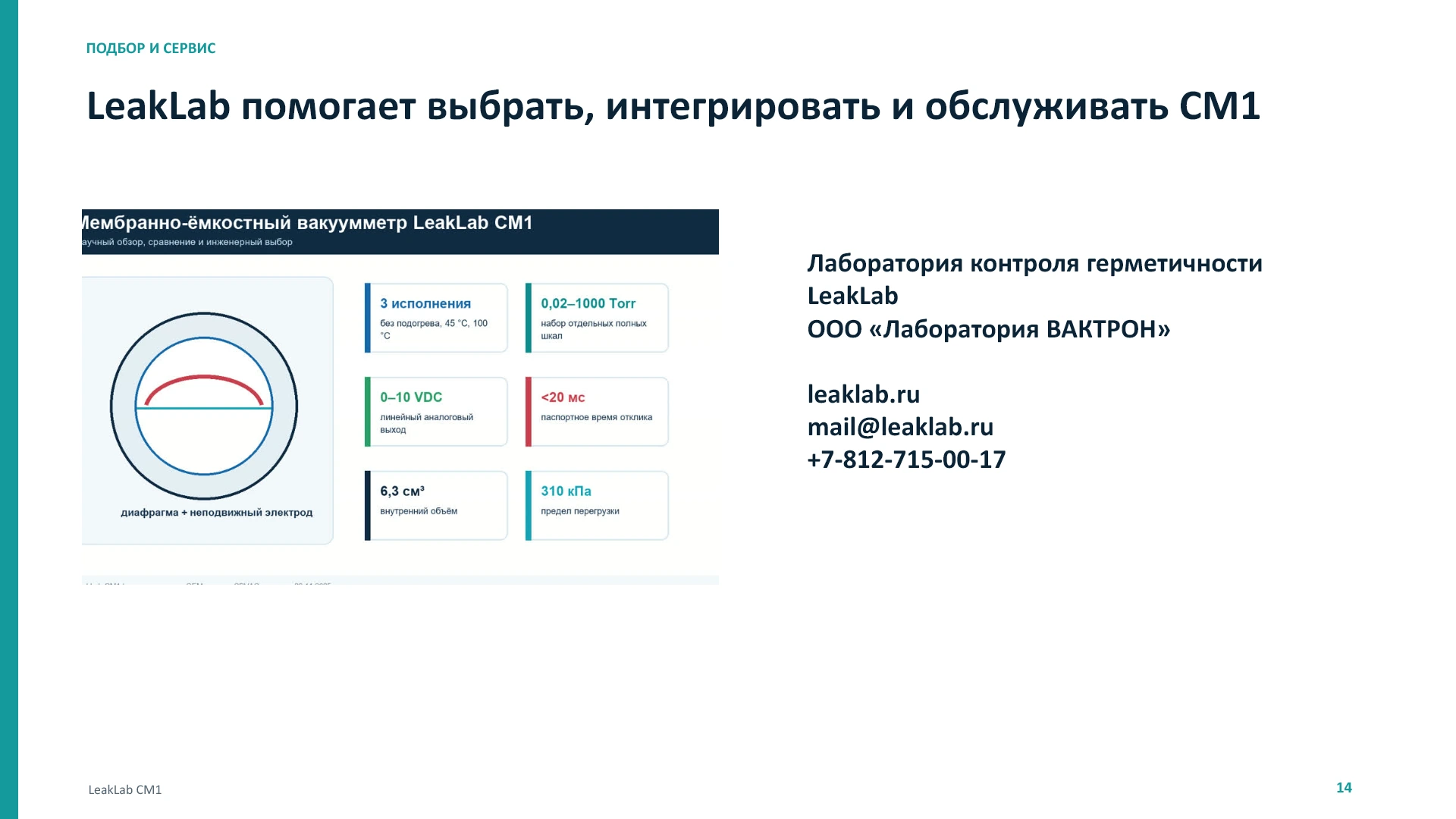

Лаборатория контроля герметичности LeakLab поставляет, интегрирует, диагностирует и обслуживает LeakLab CM1 в России. Для подбора направьте рабочий диапазон, газовую среду, температуру, присоединение, требуемую точность, интерфейс и данные существующего датчика. Специалисты LeakLab подготовят конфигурацию, схему включения и программу метрологического сопровождения.

Контакты: ООО «Лаборатория ВАКТРОН», leaklab.ru, mail@leaklab.ru, +7-812-715-00-17.

Частые вопросы

Можно ли называть CM1 товарным знаком MKS?

Нет. Baratron® — товарный знак MKS Instruments. CM1 является прибором того же функционального класса CDG, выпускаемым CBVAC по OEM-схеме для LeakLab.

Можно ли заменить MKS 627H на CM1 45 °C?

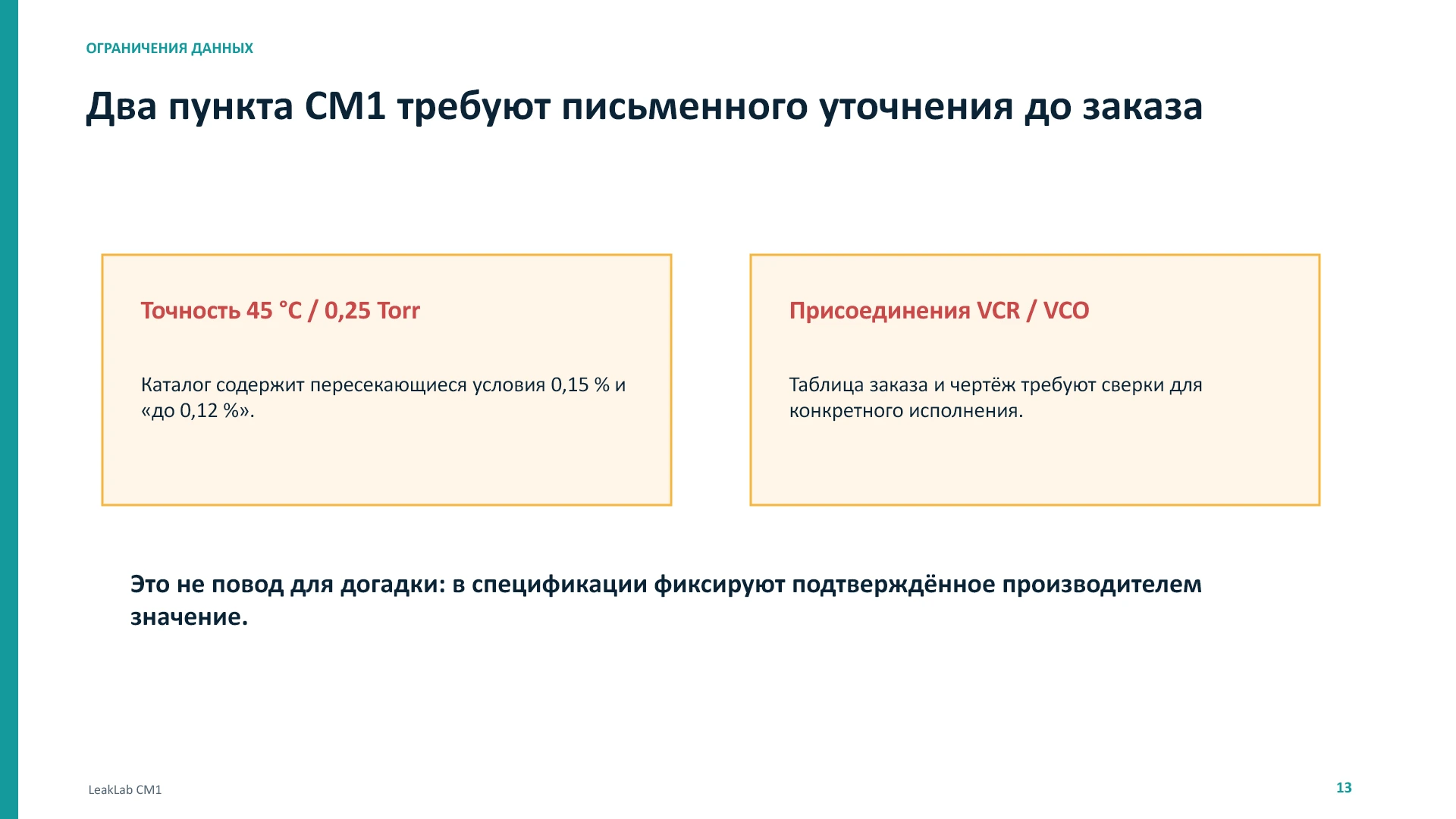

Возможность есть только после сравнения конкретных кодов: FS, точности, фланца, размеров, распиновки, питания, ориентации, материала и условий процесса. Названия температурного класса недостаточно.

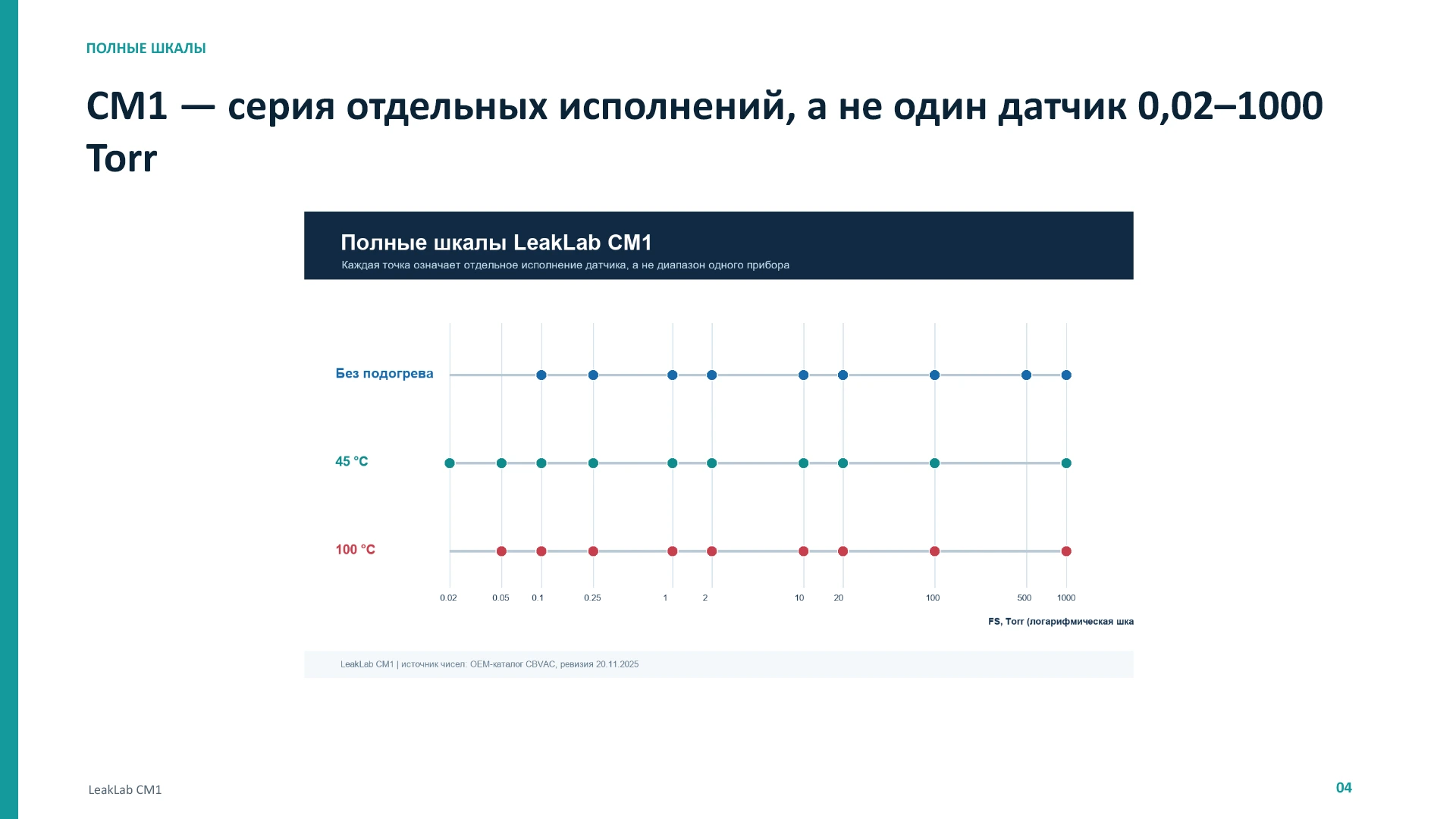

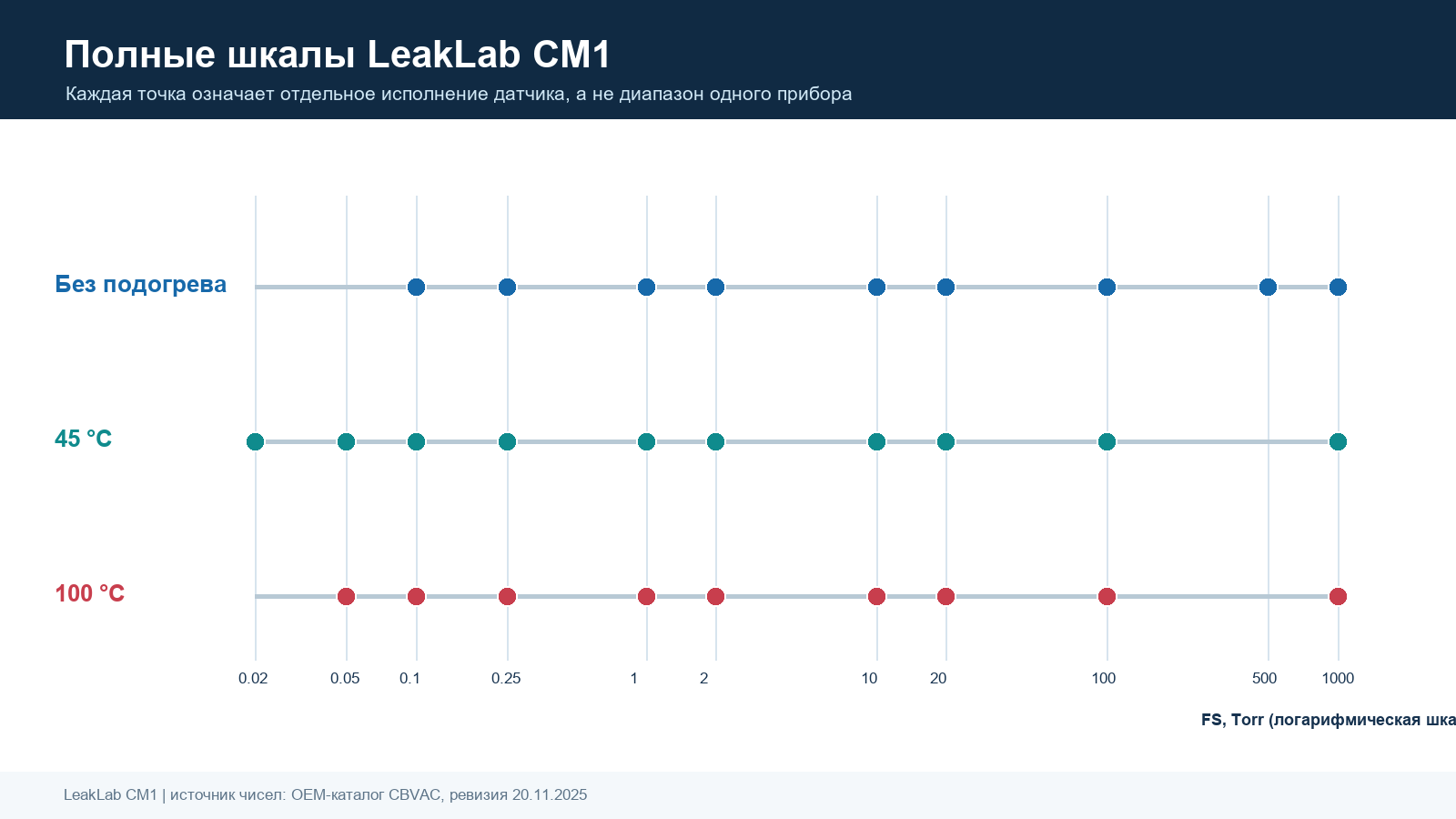

Почему FS 0,02–1000 Torr не является диапазоном одного датчика?

Потому что чувствительность задаётся геометрией мембраны и электроникой конкретного исполнения. Каждая выбранная FS является отдельным прибором.

Когда нужен подогрев 100 °C?

Когда тепловая модель процесса показывает риск конденсации или требуется более стабильная температура ячейки. Подогрев линии и химическая совместимость проверяются отдельно.

Как часто калибровать CM1?

Интервал определяется риском процесса, требованиями системы качества, стабильностью нуля, частотой атмосферных циклов и результатами предыдущих калибровок. Универсальный срок без этих данных некорректен.

Можно ли считать разрешение 0,001 % FS точностью?

Нет. Разрешение — минимальный различимый шаг. Погрешность, повторяемость, ноль, температура и неопределённость калибровки оцениваются отдельно.

Основные источники

1. CBVAC. Vacuum Gauge Series Model Manual, revision 20.11.2025, pages 1–4.
2. CBVAC. CM1 Series Product Model Manual V4, pages 1–4.
3. MKS Instruments. 626D Absolute Pressure Transducers.
4. MKS Instruments. 627H Heated Capacitance Manometers.
5. MKS Instruments. 628H Heated Capacitance Manometers.
6. MKS Instruments. E27H Etch Sensor.
7. MKS Instruments. 631F 150/200 °C.
8. MKS Instruments. DA03B EtherCAT Manometer.
9. MKS Instruments. AA06A Reference Sensor.
10. INFICON. Capacitance Manometers.
11. INFICON. Porter CDG020D, datasheet tiba44e1-c.
12. INFICON. SKY CDG045D.
13. INFICON. SKY CDG100D.
14. ISO 20146:2019. Vacuum technology — Vacuum gauges — Specifications, calibration and measurement uncertainties.
15. ISO 3567:2026. Vacuum gauges — Calibration by direct comparison with a reference gauge.
16. ISO 27893:2026. Vacuum technology — Vacuum gauges — Evaluation of uncertainties.
17. ISO 3529-3:2014. Vacuum technology — Vocabulary — Part 3.
18. NIST. Vacuum Comparison Standard; Pressure and Vacuum Measurements.
19. PTB/DKD. Calibration of electrical diaphragm gauges, DKD-R 6-2 Part 3.
20. Hyland R.W., Tilford C.R. Zero stability and calibration behavior of capacitance diaphragm gauges. DOI: 10.1116/1.573009.
21. Jousten K., Naef S. Stability of capacitance diaphragm gauges with ceramic membranes. DOI: 10.1116/1.3529023.
22. Daudé D. et al. Thermal transpiration correction and uncertainty. DOI: 10.1016/j.vacuum.2014.01.002.
23. Scherschligt J. et al. Bakeable capacitance diaphragm gauge stability. DOI: 10.1016/j.vacuum.2021.110801.
24. Yoshida H. et al. Calibration and pressure dependence of CDG. DOI: 10.3131/jvsj2.53.686.
25. US7706995B2. Capacitance manometers and methods relating to auto-drift correction.
26. US6591687B1. Capacitive vacuum measuring cell.
27. US7946178B2. Vacuum measuring cell device having a heater.
28. US6993973B2. Contaminant deposition control baffle.
29. US9719877B2. Damping diaphragm vibration in capacitance diaphragm gauges.
30. US9395386B2. Electronic tilt compensation for diaphragm-based pressure sensors.

Полный проверяемый реестр из 72 записей, матрица утверждений и патентный ландшафт подготовлены в исследовательском пакете проекта.
