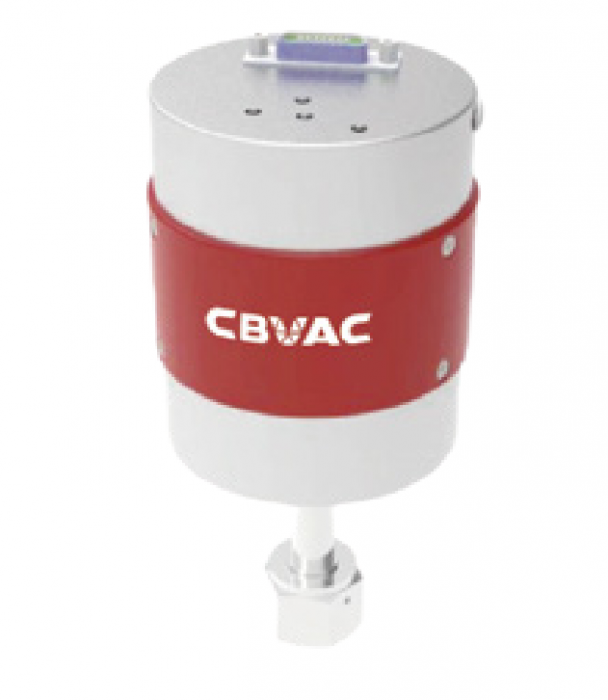

CBVAC CM1E — мембранно-ёмкостный вакуумметр для измерения абсолютного давления. Его измерительный принцип основан на деформации никелевой мембраны: перепад давления изменяет её положение относительно неподвижного электрода, меняется ёмкость, а электроника преобразует это изменение в линейный сигнал 0–10 В. Поскольку регистрируется механический прогиб мембраны, а не свойство конкретного газа, показание не привязано к составу измеряемой среды.
Исполнение CM1E ориентировано на процессы, в которых на чувствительном элементе могут осаждаться частицы, аэрозоли, конденсат или технологические пары. В конструкции заявлены защита мембранного блока, дополнительный внутренний фильтр газового тракта и подогрев корпуса до 45 °C или 100 °C. Это не делает датчик неуязвимым для загрязнений, но задаёт понятную эксплуатационную задачу: выбрать диапазон, присоединение и температуру подогрева, правильно смонтировать прибор, выдержать прогрев, установить ноль и контролировать дрейф во времени.
Принцип мембранно-ёмкостного измерения
Чувствительный элемент включает упругую мембрану и неподвижный электрод. Изменение абсолютного давления вызывает прогиб мембраны, а геометрическое изменение преобразуется в электрическую ёмкость. Электронный блок формирует выход 0–10 В DC. При подключении к контроллеру или системе автоматизации напряжение сопоставляется с полным диапазоном конкретного исполнения датчика.
Практическое следствие линейного выхода состоит в том, что выбранный полный диапазон нельзя отделять от интерпретации напряжения. Один и тот же уровень сигнала соответствует разному давлению у исполнений на 1 Торр и на 100 Торр. Поэтому диапазон, серийный номер и конфигурацию присоединения следует фиксировать в документации канала КИП, а шкалирование контроллера проверять до ввода в технологический цикл.
Почему показание не зависит от рода газа
CM1E измеряет силу, действующую на мембрану, а не ионизацию, теплопроводность или вязкость газа. Это позволяет применять один принцип измерения в процессах с меняющимся составом среды. Однако независимость от рода газа не отменяет химической и технологической совместимости: материал контактирующих деталей, температура подогрева, вероятность конденсации и перенос частиц остаются отдельными условиями эксплуатации.
Роль подогрева и защиты чувствительного элемента
Подогрев корпуса до 45 °C или 100 °C предназначен для уменьшения осаждения паров на мембране и стабилизации температурного фона. В процессах CVD, PVD, плазменного травления и нанесения покрытий состав газовой среды и температура магистралей могут создавать условия для конденсации. Если датчик холоднее газовой линии, на внутренних поверхностях может формироваться отложение, влияющее на механическое состояние мембраны и нулевой уровень.
Подогрев должен рассматриваться как часть теплового режима всей точки измерения. Нельзя оценивать его только по уставке корпуса: значение имеют прогрев присоединения, температура соседней арматуры и время выхода на стабильное состояние. Для CM1E заявлен прогрев до 2 часов у диапазонов более 1 Торр и до 4 часов у диапазонов менее 1 Торр. Нулевание до завершения этого периода способно зафиксировать переходное, а не устойчивое состояние.
Что даёт внутренний фильтр
Дополнительный внутренний фильтр газового тракта уменьшает прямое попадание частиц к мембранному блоку. Его наличие не заменяет правильную ориентацию датчика, чистоту трубопровода и технологическую защиту от жидкой фазы. Если процесс способен переносить значительное количество продукта реакции, эксплуатационный регламент должен предусматривать наблюдение за нулём и сравнением показаний, а не опираться только на конструктивную защиту.
Подтверждённые характеристики CBVAC CM1E
| Параметр | Подтверждённое значение | Что учесть при внедрении |
|---|---|---|
| Измеряемая величина | Абсолютное давление | Канал не требует опорного атмосферного давления |
| Доступные диапазоны | 0,1 / 0,25 / 1 / 2 / 10 / 20 / 100 / 500 / 1000 Торр | Шкала контроллера должна соответствовать конкретному исполнению |
| Погрешность | ±0,25 % от измеряемого значения, типовая; ±0,12 % для диапазонов до 100 Торр | Проверять значение для выбранного диапазона |
| Время отклика | < 20 мс | Электрический отклик не равен времени выравнивания давления в длинной линии |
| Подогрев корпуса | 45 °C или 100 °C | Выбирается с учётом процесса и конденсации |
| Температурный коэффициент нуля | 0,002–0,01 % F.S./°C | Изменение температуры влияет на нулевой уровень |
| Температурный коэффициент шкалы | 0,02 % показания/°C | Температуру полезно регистрировать вместе с давлением |
| Питание | ±15 В DC ±5 % | Требуется двухполярный источник в указанном допуске |
| Выход | 0–10 В DC, нагрузка ≥ 10 кОм | Вход контроллера должен удовлетворять нагрузке |
| Разъём | DB15, мужской | Распайку необходимо сопоставить с документацией канала |
| Прогрев | до 2 ч при диапазонах > 1 Торр; до 4 ч при диапазонах < 1 Торр | Нулевание выполняют после тепловой стабилизации |
| Контактирующий материал | Никелевый сплав высокой чистоты | Совместимость оценивают для конкретной среды |
| Перегрузочная способность | до 310 кПа | Не является рабочим диапазоном измерения |
| Присоединения | KF16, KF25, CF16, CF35, 8VCR, 8VCO, 1/2 Tube | Выбор влияет на монтаж и газовый объём линии |
| Температура окружающей среды | +5…+50 °C | Отдельна от температуры встроенного подогрева |
Обозначение F.S. относится к полной шкале конкретного диапазона. Поэтому температурный коэффициент нуля в процентах F.S. нельзя пересчитывать без знания выбранного исполнения. Перегрузка до 310 кПа также не означает возможность непрерывно измерять такое давление: это отдельная характеристика стойкости, тогда как рабочие шкалы заканчиваются на 1000 Торр.
Как выбрать диапазон без потери полезного разрешения
Первый шаг — определить минимальное и максимальное технологическое давление в нормальном цикле, включая переходные режимы. Датчик должен охватывать рабочую область, но чрезмерно широкий полный диапазон уменьшает долю выходного сигнала, приходящуюся на интересующий участок. Например, один и тот же небольшой перепад занимает разную часть шкалы у исполнений на 1 и 1000 Торр.
Второй шаг — сопоставить требуемую погрешность. Для диапазонов до 100 Торр указана погрешность ±0,12 %, тогда как типовое значение составляет ±0,25 % от измеряемого значения. В статье не предполагается, что каждое исполнение автоматически имеет более точную характеристику: её нужно связывать с конкретной шкалой, указанной в документации датчика.
Третий шаг — оценить перегрузку процесса. Пуск, напуск газа, аварийная вентиляция и обслуживание могут кратковременно выводить давление выше рабочего диапазона. Заявленная перегрузочная способность до 310 кПа помогает оценить стойкость, но технологическая схема всё равно должна исключать неконтролируемые удары давления и загрязнённой среды.
Пошаговый рабочий процесс: от монтажа до данных
- Зафиксировать исполнение. Записать полный диапазон, тип присоединения, вариант подогрева и серийную идентификацию датчика.
- Выбрать точку измерения. Точка должна представлять интересующее давление и не создавать ненужный застойный объём. Исходные данные не задают универсальную ориентацию, поэтому её сверяют с документацией конкретного исполнения.
- Проверить чистоту соединения. Перед установкой осматривают уплотнение, фланец и участок трубопровода, не допуская переноса частиц к входу датчика.
- Согласовать материалы. Контактирующие элементы датчика выполнены из никелевого сплава высокой чистоты. Допустимость конкретной химической среды оценивают отдельно.
- Подключить питание. Обеспечить ±15 В DC с допуском ±5 %, проверить общий провод и исключить ошибочную подачу напряжения на сигнальные контакты DB15.
- Подключить выход. Вход системы регистрации должен принимать 0–10 В и иметь нагрузку не менее 10 кОм. В контроллере задают шкалу именно установленного диапазона.
- Включить подогрев. Использовать вариант 45 °C или 100 °C, предусмотренный исполнением. Не считать корпус стабилизированным сразу после подачи питания.
- Выдержать прогрев. Ориентир — до 2 ч для диапазонов более 1 Торр и до 4 ч для диапазонов менее 1 Торр.
- Установить ноль. Нулевой уровень проверяют в устойчивом вакуумном и температурном состоянии, документируя условия процедуры.
- Проверить шкалирование. Убедиться, что 0–10 В преобразуется в давление по выбранной полной шкале, а единица Торр не смешивается с другой единицей в интерфейсе.
- Запустить наблюдение. Регистрировать давление, температуру и состояние процесса. При сравнении циклов использовать одинаковый этап после прогрева.
- Контролировать нулевой дрейф. Если ноль изменяется, оценить тепловой режим, загрязнение, монтаж и время стабилизации до программной коррекции.
Нулевание и температурная стабилизация
Ноль мембранно-ёмкостного датчика является частью измерительной процедуры. Температурный коэффициент нуля для CM1E указан в диапазоне 0,002–0,01 % F.S./°C, а коэффициент шкалы — 0,02 % показания/°C. Это означает, что изменение теплового состояния способно менять результат даже при неизменном процессе. Нулевую коррекцию следует проводить после прогрева, а не использовать как средство скрыть продолжающийся дрейф.
Если показание нуля изменяется после каждого цикла, полезно сопоставить время после включения, температуру окружающей среды, вариант подогрева и состояние технологической линии. Устойчивый график нуля информативнее одиночной коррекции. Для процессов с осаждением рост смещения может быть признаком накопления материала на чувствительном узле или изменения теплопередачи.
Проверка сигнала 0–10 В
При диагностике разделяют сам датчик и канал регистрации. Сначала оценивают питание ±15 В, затем напряжение на выходе при нагрузке не менее 10 кОм, после чего проверяют пересчёт в контроллере. Если напряжение устойчиво, а отображаемое давление скачет, причина может находиться в шкалировании или входном модуле. Если нестабилен сам выход, анализ продолжают со стороны датчика, разъёма и теплового режима.
Ограничения применения
- Подогрев уменьшает риск конденсации, но не гарантирует отсутствие отложений при любом составе и температуре процесса.
- Независимость показания от рода газа не подтверждает химическую совместимость со всеми средами.
- Перегрузочная способность до 310 кПа не является верхним пределом рабочего измерения.
- Время отклика менее 20 мс относится к датчику; длинная или узкая линия может замедлять фактическое изменение давления у мембраны.
- Рабочая температура окружающей среды +5…+50 °C не заменяет требований к встроенному подогреву и прогреву.
- Погрешность ±0,12 % указана для диапазонов до 100 Торр; её нельзя автоматически приписывать шкалам 500 и 1000 Торр.
- Исходные данные не задают периодичность обслуживания и допустимый уровень загрязнения, поэтому эти интервалы определяют по динамике нуля и условиям процесса.
Типичные ошибки и диагностика
| Ошибка или симптом | Почему это важно | Первичная проверка |
|---|---|---|
| В контроллере выбран неверный полный диапазон | Сигнал 0–10 В пересчитывается в неправильное давление | Сверить исполнение датчика и шкалу канала |
| Нулевание выполнено сразу после включения | Корректируется переходное тепловое состояние | Выдержать заявленное время прогрева и повторить проверку |
| Подогрев не согласован с температурой линии | Сохраняется риск конденсации или температурного градиента | Сопоставить вариант 45/100 °C и тепловой режим точки |
| Игнорируется нагрузка выхода | Нарушается условие формирования сигнала 0–10 В | Проверить входное сопротивление, оно должно быть ≥ 10 кОм |
| Перегрузку принимают за рабочую шкалу | Датчик используют за пределом измерительного диапазона | Разделить диапазон 0,1…1000 Торр и стойкость до 310 кПа |
| Дрейф постоянно компенсируют программно | Может быть скрыто загрязнение или тепловая нестабильность | Построить журнал нуля и проверить процесс после прогрева |
| Считают датчик совместимым с любой средой | Измерительный принцип и химическая стойкость — разные свойства | Оценить среду относительно никелевого сплава и присоединения |
Протокол канала измерения и чек-лист
Что хранить в паспорте точки
- модель CM1E и идентификацию экземпляра;
- полный диапазон в Торр;
- тип присоединения из перечня KF16, KF25, CF16, CF35, 8VCR, 8VCO или 1/2 Tube;
- вариант подогрева 45 °C или 100 °C;
- схему подключения DB15 и параметры питания ±15 В DC ±5 %;
- шкалу пересчёта выхода 0–10 В;
- время прогрева, принятое для процедуры;
- условия и результаты нулевания;
- журнал дрейфа нуля и замеченных загрязнений;
- дату изменения монтажа, кабеля или настроек контроллера.
Сменный чек-лист технолога
- Исполнение и диапазон в контроллере совпадают.
- Питание находится в установленном допуске.
- Подогрев включён и завершён необходимый прогрев.
- Ноль проверен в воспроизводимых условиях.
- На присоединении нет видимых загрязнений или следов конденсата.
- Сигнал 0–10 В не ограничен входом системы регистрации.
- Температура окружающей среды находится в диапазоне +5…+50 °C.
- Не было события давления, ошибочно принятого за рабочий диапазон.
Частые вопросы
Почему CM1E называют независимым от рода газа?
Потому что он регистрирует механический прогиб мембраны под действием абсолютного давления. Это не отменяет необходимости проверять химическую совместимость контактирующих материалов.
Как выбрать между подогревом 45 °C и 100 °C?
Исходные материалы подтверждают оба варианта, но не задают универсального критерия. Выбор связывают с температурой линии и риском осаждения паров в конкретном процессе.
Можно ли нулевать датчик раньше четырёх часов?
Для диапазонов менее 1 Торр заявлен прогрев до 4 ч, а для диапазонов более 1 Торр — до 2 ч. Нулевание проводят после достижения устойчивого состояния; фактическую стабильность контролируют по показанию.
Означает ли 310 кПа верхний диапазон измерения?
Нет. Это перегрузочная способность. Перечень рабочих диапазонов заканчивается на 1000 Торр.
Почему быстрый датчик может показывать медленный процесс?
Время отклика менее 20 мс относится к датчику. Газовая линия, её объём и проводимость могут ограничивать скорость выравнивания давления у мембраны.
Что проверять при дрейфе?
Сначала время прогрева, температуру, вариант подогрева, монтаж и состояние газового тракта. Затем отделяют выход датчика от программного пересчёта контроллера.
