Вакуумметрический контроль герметичности, или vacuum decay, оценивает состояние замкнутого объема по изменению абсолютного давления после откачки и изоляции. Метод не требует подачи пробного газа: оператор наблюдает рост давления во времени, учитывает объем изделия и отделяет признаки натекания от влияния газовыделения, температуры и негерметичной арматуры. Разбираем полный цикл испытания с прибором «Ликлаб ВакуумТест».
Что показывает испытание по росту давления
Испытуемый объект соединяют с вакуумным насосом и откачивают до заданного начального давления. Затем насос отделяют запорной арматурой, а прибор регистрирует, как меняется давление в замкнутом объеме. Если газ поступает через сквозной дефект, неплотность соединения или перетечку арматуры, давление растет. Но такой же внешний признак могут создавать газовыделение внутренних поверхностей, испарение загрязнений и изменение температуры.
Поэтому вакуумметрический течеискатель не следует воспринимать как индикатор, который одним числом автоматически доказывает наличие конкретной течи. Достоверность обеспечивает методика: известный объем, стабильное начальное состояние, выдержка, повторяемый интервал наблюдения, герметичное отсечение насоса и заранее заданный критерий годности.
Измерительный тракт и подтвержденные характеристики

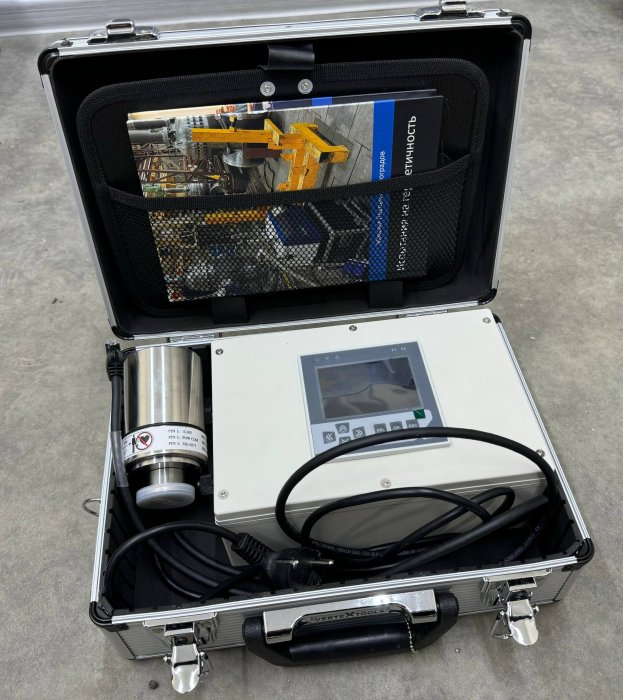

В измерительном канале «ВакуумТест» используется термокондуктивный датчик Пирани на MEMS-элементе со встроенным бародатчиком. Прибор измеряет абсолютное давление газовой среды, выводит данные на цветной TFT-LCD и поддерживает единицы Pa, Torr и mbar. Присоединение датчика выполнено по стандарту KF16 из нержавеющей стали 304 с электрополированной поверхностью.
Датчик Пирани определяет давление через теплопроводность газа. Паспортный диапазон и погрешность указаны для воздуха и азота. При работе с газами, теплопроводность которых заметно отличается, показания могут требовать поправок; это необходимо учитывать в методике и при сопоставлении серий испытаний.
| Параметр | Подтвержденное значение | Что учитывать в испытании |
|---|---|---|
| Измеряемая величина | Абсолютное давление газовой среды | Критерий задают по начальному и конечному давлению либо по рассчитанному потоку. |
| Диапазон для воздуха/азота | 1×105…1 Па; 1×103…1×10−2 мбар | Испытательный режим должен находиться внутри подтвержденного диапазона. |
| Типичная погрешность | ±10% при 0,0005…0,001 мбар; ±5% при 0,001…100 мбар; ±25% при 100…1000 мбар | Допуск изделия нельзя назначать без учета погрешности в рабочем поддиапазоне. |
| Повторяемость | ±2% при 0,001…100 мбар | Серии сравнивают при одинаковой температуре, объеме и длительности выдержки. |
| Время отклика | ≤ 300 мс | Быстрый канал не устраняет необходимость общей стабилизации объекта. |
| Питание и мощность | 9–24 В DC; для AGP3 допустимо 12–28 В DC; потребление ≤ 1,2 Вт | Источник питания и подключение выбирают по конкретному исполнению. |
| Аналоговый выход | 0,61–10 В DC, логарифмический | Используется для внешней регистрации после проверки шкалы преобразования. |
| Цифровой интерфейс | RS485, Modbus RTU, 8N1, без контроля четности; адрес 1–255 | Доступны скорости 4800, 9600, 19200 и 115200 бит/с; по умолчанию 9600. |
| Допустимое давление на входе | До 130 кПа; избыточное давление не допускается | Схема должна исключать подачу избыточного давления на датчик. |
| Температура окружающей среды | 0…+40 °C | Температуру фиксируют, а изделие стабилизируют до начала отсчета. |

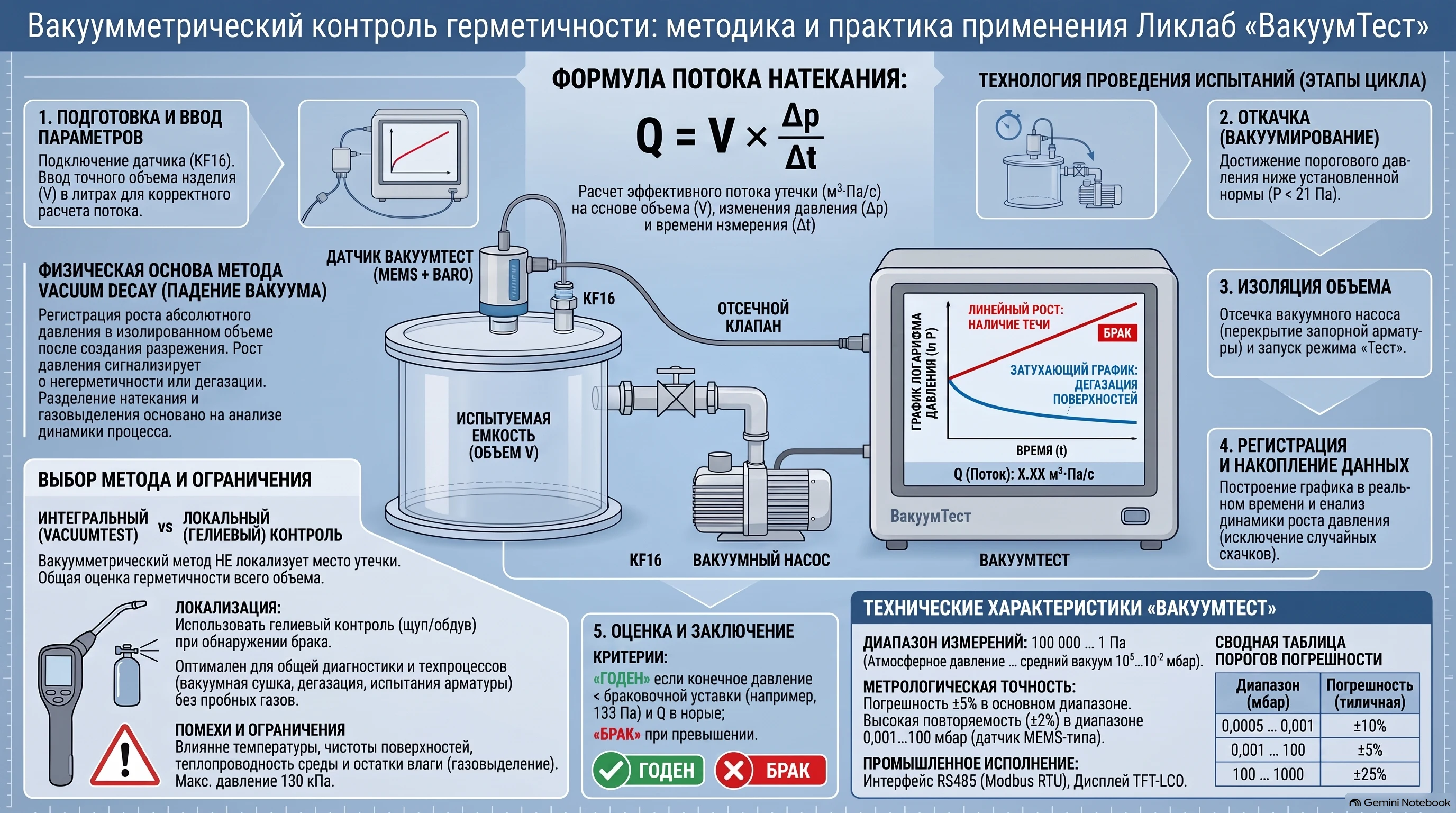

Как из роста давления получить поток натекания
Для жесткого объема при неизменной температуре интегральный газовый поток оценивают по объему V, изменению давления Δp и длительности интервала Δt. В согласованной системе единиц расчет записывают так:
Если объем задан в кубических метрах, давление — в паскалях, а время — в секундах, результат получают в м3·Па/с. Для корректного расчета в меню прибора вводят фактический испытываемый объем. В него должны входить не только полость изделия, но и присоединенные трубки, технологические переходники и другие сообщающиеся участки, которые остаются открытыми во время выдержки.
Расчет по двум точкам удобен для формализованного критерия, но инженерная оценка не должна ограничиваться конечным числом. График давления помогает увидеть характер процесса. Устойчивый близкий к линейному рост может указывать на постоянный источник поступления газа; затухающий рост часто связан со стабилизацией поверхности и газовыделением. Это диагностические признаки, а не универсальные доказательства, поэтому вывод подтверждают повторным циклом и контрольными операциями.
Подготовка объекта к воспроизводимому испытанию
До откачки необходимо определить границы контролируемого объема и составить схему соединений. Все клапаны, штуцеры, манометры и переходники, которые остаются сообщенными с изделием на этапе выдержки, входят в испытательную систему. Съемные заглушки и временные уплотнения должны иметь известное состояние, иначе проверка изделия смешивается с проверкой оснастки.
- Очистить и высушить внутренние поверхности. Влага, растворители и технологические загрязнения усиливают газовыделение и могут долго поддерживать рост давления.
- Стабилизировать температуру. Нагрев после откачки увеличивает давление даже без дополнительного поступления газа; охлаждение способно частично скрыть натекание.
- Проверить арматуру и оснастку. Перетечка через отсечной клапан или неплотность измерительного порта входит в общий результат.
- Уточнить объем. Ошибка в объеме прямо переносится в расчет потока по формуле Q = VΔp/Δt.
- Задать критерии заранее. Начальное давление, время выдержки, допустимое конечное давление и правило принятия решения фиксируют до запуска серии.
- Прогреть измерительный канал. Для прибора указано время прогрева не менее 60 секунд; испытание начинают после выхода системы в рабочее состояние.

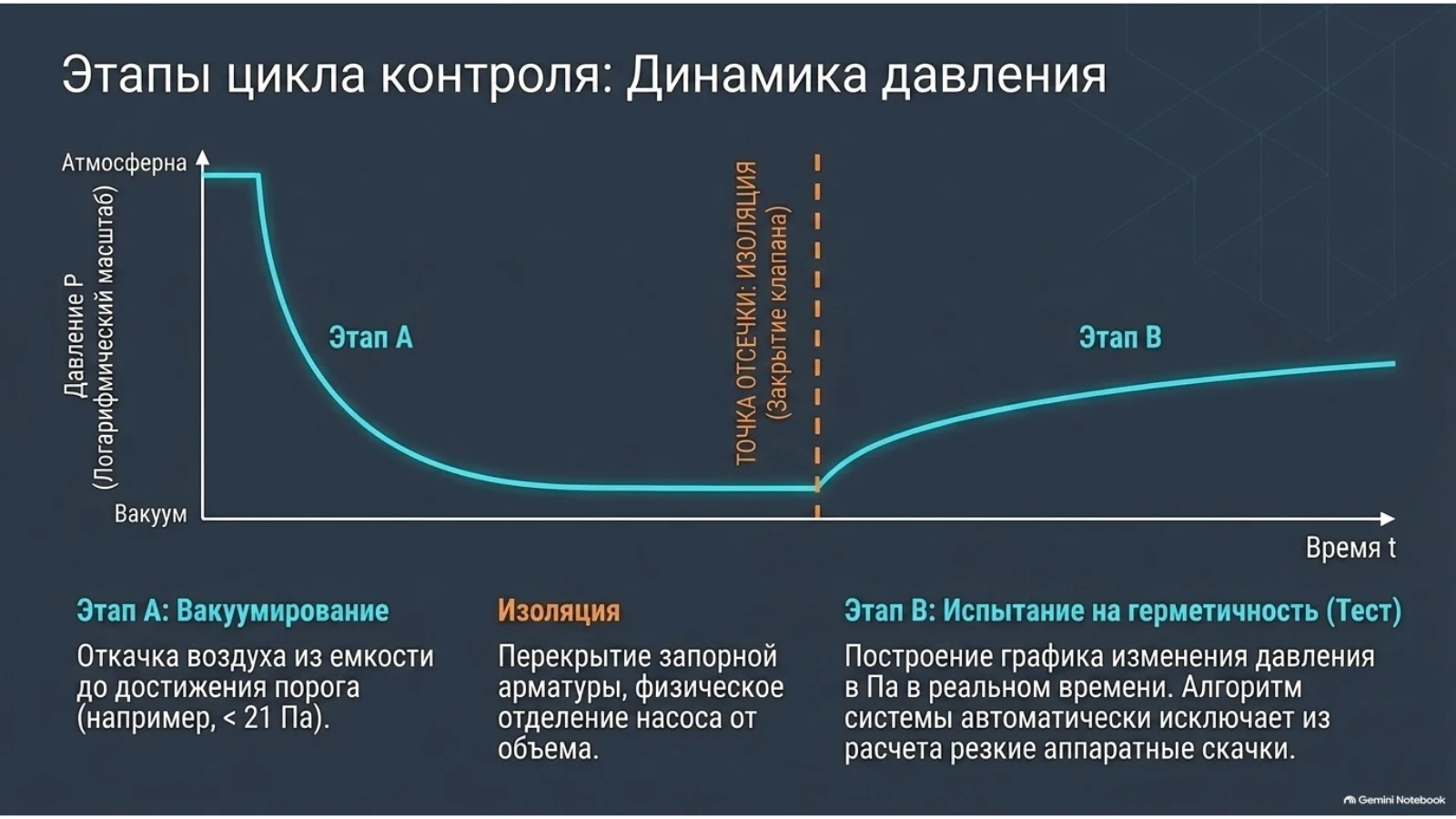

Пошаговый цикл vacuum decay
- Собрать схему. Подключить датчик к технологическому порту, обычно через вакуумное соединение и подходящий переходник, проверить уплотнения и положение клапанов.
- Ввести объем. Задать в приборе суммарный изолируемый объем в литрах. Записать принятое значение в протокол.
- Установить уставки. Задать разрешенное начальное давление, продолжительность испытания и предельное конечное давление либо допустимый поток.
- Выполнить откачку. Откачивать объект до давления ниже установленного порога запуска. Не переходить к выдержке, если давление нестабильно.
- Изолировать объем. Закрыть арматуру между насосом и изделием так, чтобы исключить влияние насоса на последующее измерение.
- Запустить регистрацию. Зафиксировать начальное давление и время. Наблюдать текущее давление и форму графика на всем интервале.
- Завершить выдержку. Зафиксировать конечное давление, разность Δp и рассчитанный поток натекания.
- Сопоставить с критерием. Решение «годен/не годен» принимать по утвержденной методике, а не по визуальному впечатлению от графика.
- Подтвердить сомнительный результат. Повторить цикл после дополнительной выдержки, проверки оснастки или температурной стабилизации.
Как интерпретировать результат
Изделие считают соответствующим только тогда, когда измеренные показатели укладываются в критерии конкретной программы контроля. Примерные уставки из демонстрационного сценария нельзя переносить на другое изделие как универсальную норму. Допустимый рост давления зависит от назначения объекта, объема, длительности выдержки, рабочей среды, требований конструкторской документации и чувствительности метода.
Для анализа полезно сохранять как минимум начальное и конечное давление, длительность интервала, объем, Δp, расчетный поток, температуру, конфигурацию клапанов и идентификатор изделия. Если доступна регистрация по RS485 или аналоговому выходу, временной ряд позволяет сравнивать циклы и находить отклонения, которые не видны по одной конечной точке.
Основные источники погрешности и ложного брака
- Газовыделение. Адсорбированная влага и загрязнения покидают поверхность после снижения давления и имитируют поступление газа через дефект.
- Температурный дрейф. Изменение температуры газа и стенок меняет давление в закрытом объеме.
- Неверный объем. Неучтенный коллектор или длинная трубка искажают расчет потока натекания.
- Перетечка отсечного клапана. Газ может поступать со стороны отключенного насоса или соседнего участка.
- Негерметичная оснастка. Временные уплотнения, переходники и заглушки проверяются вместе с изделием.
- Недостаточная откачка. Старт при слишком высоком или нестабильном давлении ухудшает сопоставимость циклов.
- Газ, отличный от воздуха или азота. Для датчика Пирани теплопроводность среды влияет на показания.
- Превышение входного давления. На датчик нельзя подавать избыточное давление; схема должна исключать такой режим.
- Разные интервалы. Сравнение результатов с неодинаковой выдержкой без учета формы кривой может привести к неверному заключению.
Когда vacuum decay удобнее газоаналитического метода
Вакуумметрический способ особенно полезен, когда изделие уже работает под вакуумом, имеет известный замкнутый объем и для приемки достаточно интегрального критерия удержания давления. Метод не требует обдува гелием и позволяет встроить повторяемый цикл в технологическую операцию откачки. Он также подходит для наблюдения вакуума при сушке и дегазации, если задача и критерии описаны в технологическом документе.
Газоаналитический метод предпочтительнее, когда нужно найти конкретное место дефекта или достичь чувствительности, недоступной оценке роста давления на данном объеме и интервале. На практике методы дополняют друг друга: vacuum decay быстро отделяет соответствующие изделия от подозрительных, а гелиевый течеискатель помогает локализовать и подтвердить негерметичность.
| Задача | Vacuum decay | Гелиевый контроль |
|---|---|---|
| Интегральная проверка замкнутого объема | Прямое применение метода | Возможна по отдельной методике |
| Локализация дефекта | Не выполняется одним измерением | Возможна щупом или обдувом |
| Пробный газ | Не требуется | Требуется контрольный газ или смесь |
| Влияние газовыделения и температуры | Существенно для роста давления | Учитывается иначе, через фон и режим анализа |
| Автоматизация серийного цикла | Удобна при стабильном объеме и уставках | Зависит от схемы подачи газа и способа испытания |

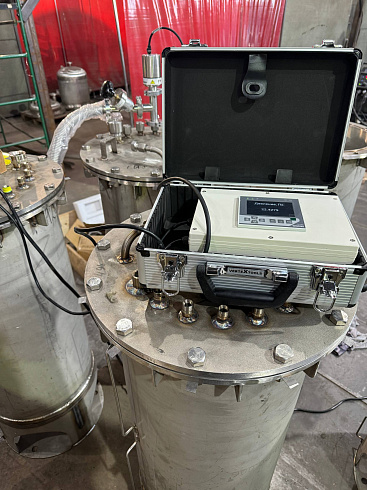

Интеграция в испытательный стенд
Локальная индикация удобна для автономной проверки, а интерфейсы позволяют включить измерительный канал в стенд. По RS485 с Modbus RTU можно получать значения давления в системе управления, связывать их с состоянием клапанов и временем цикла. Адрес прибора выбирается в диапазоне 1–255; скорость обмена согласуют с сетью.
Логарифмический аналоговый выход 0,61–10 В применяется для внешнего регистратора или контроллера, когда такая схема предусмотрена проектом. Перед вводом в эксплуатацию проверяют преобразование напряжения в давление, диапазон регистратора, частоту опроса и обработку выхода за пределы рабочего режима. Программная оценка годности должна воспроизводить утвержденный критерий и сохранять исходные данные, а не только итоговый флаг.
Что включить в протокол испытания
- Наименование и идентификатор изделия, схема контролируемого объема.
- Фактический объем с учетом присоединенной оснастки.
- Тип измерительного прибора и вакуумного присоединения.
- Рабочий газ или состав среды, если это не воздух.
- Температура окружающей среды и условия стабилизации.
- Начальное давление и условие разрешения запуска.
- Длительность выдержки, конечное давление и Δp.
- Рассчитанный поток натекания и единицы измерения.
- Принятый критерий годности и документ, которым он установлен.
- Сведения о повторном цикле, проверке оснастки и действиях при несоответствии.
Краткие ответы
Показывает ли ВакуумТест точное место утечки?
Нет. Метод по росту давления оценивает весь изолированный объем. Для локализации применяют дополнительный способ, например гелиевый контроль щупом или обдувом.
Можно ли использовать одинаковый предел давления для разных изделий?
Только если это обосновано их документацией и методикой. Объем, длительность выдержки, назначение изделия и требуемая герметичность влияют на критерий.
Почему после повторной откачки рост давления становится меньше?
Так может проявляться уменьшение газовыделения после выдержки и очистки поверхности. Но повторяемость сама по себе не исключает течь; требуется анализ оснастки, температуры и формы кривой.
Нужно ли учитывать трубки между прибором и изделием?
Да, если их внутренний объем остается сообщенным с изделием во время измерительного интервала. Неучтенная полость искажает расчет потока.
Подходит ли датчик для любого газа?
Заявленный диапазон относится к воздуху и азоту. Для других газов различие теплопроводности может потребовать поправок и отдельного подтверждения методики.
Оборудование, услуги и обучение LeakLab
Нужна методика испытания под конкретное изделие?
Лаборатория контроля герметичности «Ликлаб» помогает определить границы контролируемого объема, подобрать измерительную схему, разработать критерии цикла и выбрать способ подтверждения подозрительного результата.
Технические значения прибора приведены по опубликованной карточке «Ликлаб ВакуумТест». Конкретный порядок контроля, уставки и критерии годности определяются документацией изделия и утвержденной методикой испытаний.
