Манометрический контроль герметичности превращает падение давления в измеряемый критерий качества. Но достоверность результата зависит не только от датчика: испытательное давление, время стабилизации, внутренний объём изделия, оснастка и предел браковки должны работать как единая измерительная цепь. Разбираем эту цепь на примере пневматического течеискателя «Ликлаб Манотест».
Когда манометрический метод даёт полезный результат
Метод падения давления применяют, когда изделие можно заполнить газом до заданного давления, изолировать и наблюдать за изменением давления в течение установленного времени. Такая схема удобна для повторяемых испытаний корпусов, клапанов, арматуры, пневматических узлов и других изделий, для которых технолог может обосновать режим нагружения и критерий приёмки.
Прибор не заменяет технологическую методику. Он воспроизводит заданный цикл, регистрирует сигнал датчика и сравнивает измеренный результат с пределом, записанным в рецепте. Поэтому до запуска серии необходимо определить, какое изменение давления действительно соответствует допустимой негерметичности конкретного изделия.
Как работает метод падения давления
После подключения изделия клапан подачи открывается, и испытательный объём заполняется до параметра Fill Pressure. Затем подача перекрывается. Во время стабилизации выравниваются температура газа, упругие деформации стенок и уплотнений, а также переходные процессы в пневматической линии. Только после этого начинается измерительный интервал Measure Time.
Если давление изменилось сильнее установленного Measure Limit, система формирует результат Fail. Если измеренный показатель укладывается в критерий приёмки, формируется Pass. После оценки открывается линия сброса, и изделие стравливается до Vent Pressure в течение Vent Time.
Абсолютное и дифференциальное измерение
В конфигурации ABS изменение оценивается абсолютным датчиком. В конфигурации DIFF измерительный канал сравнивает давление, что позволяет лучше видеть малые изменения на фоне рабочего давления. Выбор схемы зависит от требуемой чувствительности, объёма изделия, длительности цикла и стабильности условий на посту.

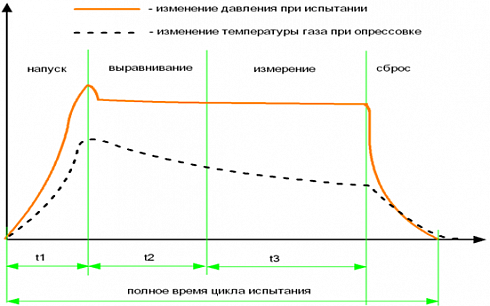

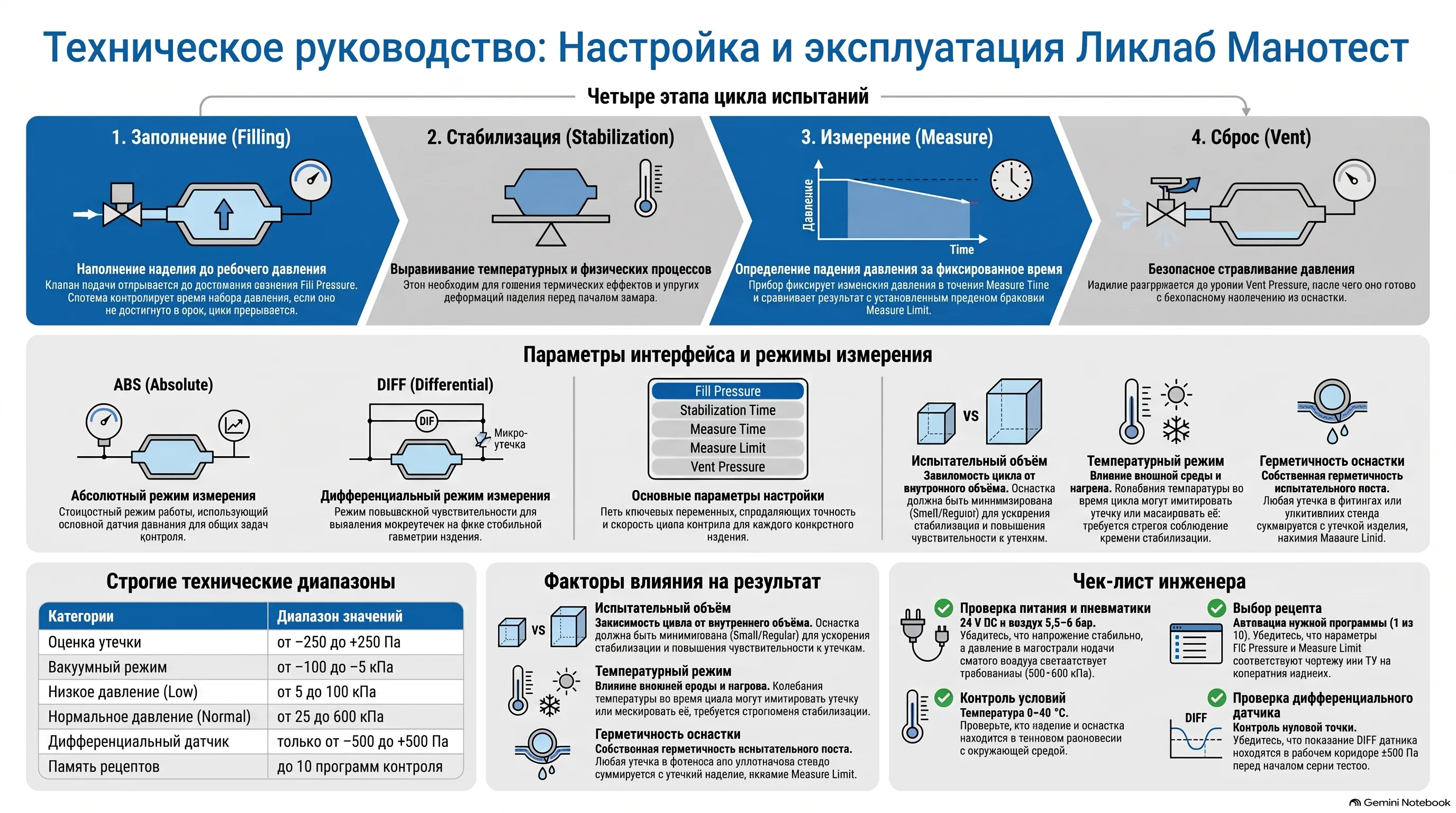

Четыре стадии испытательного цикла
- Заполнение. Изделие нагружается до Fill Pressure. Параметры Pressure Limit, Pressure Delay и Pressure Timeout помогают обнаружить ненабранное давление, грубую утечку или проблему подключения.
- Стабилизация. В течение Stabilization Time затухают тепловые и механические переходные процессы. Для дифференциальной схемы предусмотрена задержка Zero Delay Time перед обнулением канала.
- Измерение. За Measure Time фиксируется падение давления. Offset Compensation позволяет учитывать смещение, а Measure Limit задаёт критерий браковки в выбранных единицах.
- Сброс. Пневматическая линия стравливает давление до Vent Pressure. Vent Time должен обеспечивать безопасное отключение изделия и повторяемый старт следующего цикла.

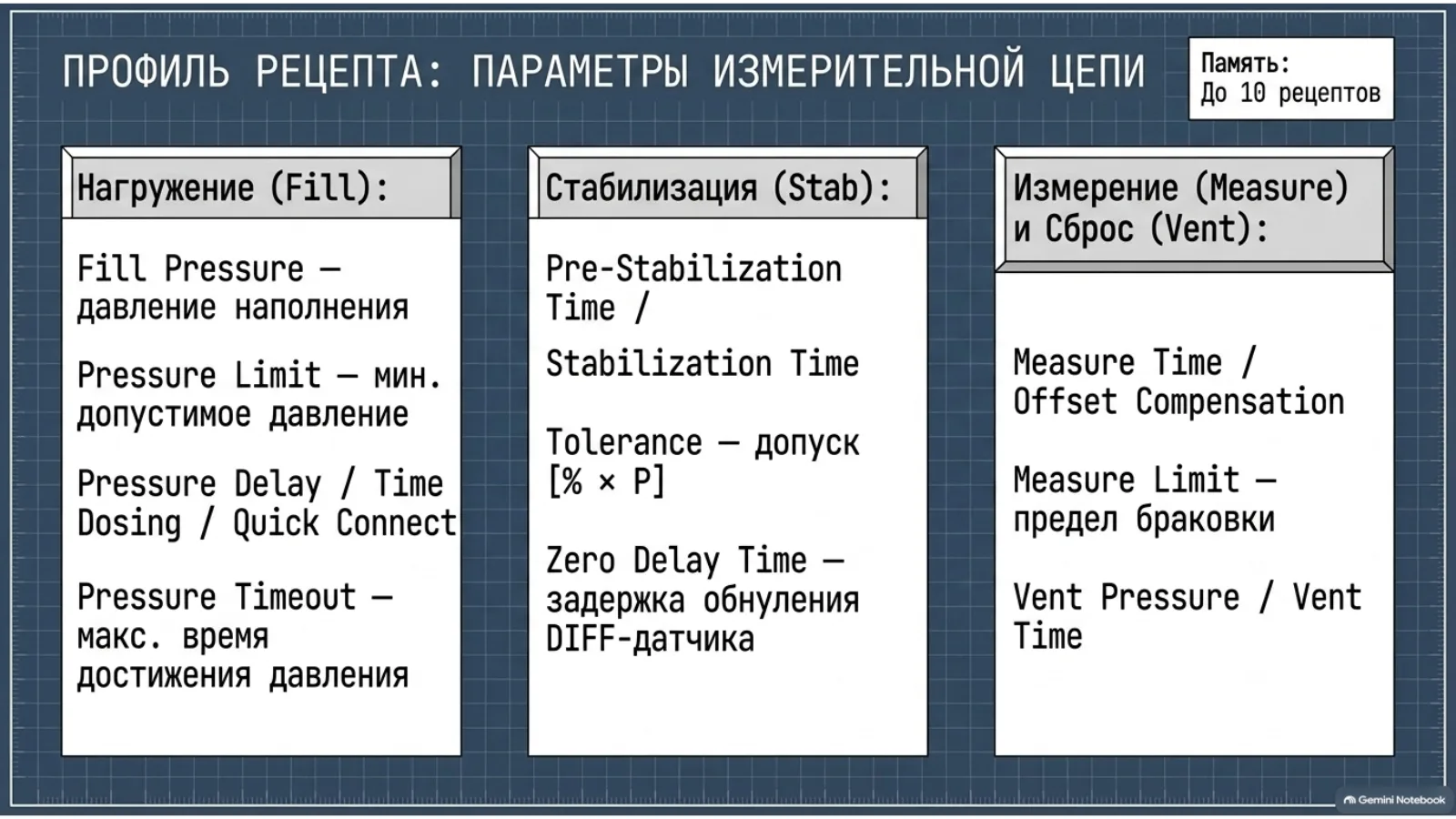

Какие параметры настраивает технолог
| Параметр | Назначение | Что проверить при настройке |
|---|---|---|
| Fill Pressure | Давление наполнения | Допустимость давления для изделия и стабильность его достижения. |
| Pressure Limit / Timeout | Минимальный порог и предельное время набора | Отсечение грубой утечки, неподключённой детали или неисправной оснастки. |
| Stabilization Time | Время стабилизации | Затухание теплового дрейфа и деформаций до начала измерения. |
| Measure Time | Длительность измерения | Баланс между чувствительностью, производительностью и повторяемостью. |
| Offset Compensation | Компенсация смещения | Обоснование коррекции по серии контрольных испытаний. |
| Measure Limit | Предел браковки | Разделение годных и негодных образцов с учётом разброса процесса. |
| Vent Pressure / Time | Условия сброса | Безопасное отключение и одинаковое исходное состояние каждого цикла. |
Почему объём изделия влияет на чувствительность
Одинаковый поток газа вызывает разное изменение давления в малом и большом объёме. Чем больше суммарный испытательный объём, тем меньше падение давления за тот же интервал при прочих равных условиях. К объёму изделия добавляются шланги, коллектор, внутренняя полость прибора и испытательная оснастка.
Поэтому рецепт следует привязывать к конкретной конфигурации поста. Замена шланга, уплотнения или присоединительного устройства может изменить объём, податливость и фоновую герметичность системы. После таких изменений необходимо повторно подтвердить стабильность нуля и разделение годных и негодных образцов.
Основные источники погрешности
- Температурный дрейф. Сжатие газа нагревает его, а последующее охлаждение выглядит как падение давления.
- Упругая деформация. Тонкие стенки, мембраны и мягкие уплотнения меняют объём под давлением.
- Негерметичная оснастка. Утечка в шланге или соединении неотличима от утечки изделия без отдельной проверки поста.
- Разный внутренний объём. Вариации детали и присоединения меняют связь между потоком и падением давления.
- Нестабильное давление подачи. Недостаточный запас по расходу и колебания регулятора ухудшают повторяемость заполнения.
- Слишком короткая стабилизация. Измерение начинается до затухания переходных процессов.
- Необоснованная компенсация. Коррекция может скрыть изменение реального процесса, если её вводят без контрольной серии.
Состав поста и интеграция в линию

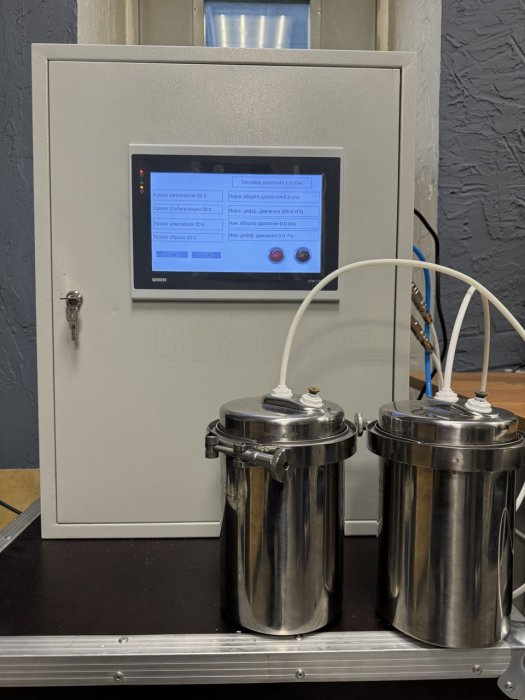

Испытательный пост включает источник подготовленного сжатого воздуха, регулятор, клапанную схему, измерительный канал, оснастку для герметичного подключения детали и средства защиты. Вариант исполнения «Манотест» подбирают по схеме измерения, диапазону давления, внутреннему объёму и наличию панели оператора.
Для связи с внешней автоматикой предусмотрены аппаратные входы и выходы, а также TCP/IP. В карточке оборудования указаны команды Start, Stop и Calib Leak и статусы Alarm, Ready, Testing, Test Complete, Test Result OK и Test Result Not OK. Это позволяет включить контроль в последовательность конвейера, роботизированной ячейки или отдельного сборочного поста.
Чек-лист инженера ОТК
- Зафиксировать изделие, испытательный объём, схему подключения и допустимое давление.
- Проверить герметичность оснастки и состояние уплотнений без изделия.
- Выбрать ABS или DIFF с учётом требуемой чувствительности.
- Настроить заполнение и убедиться, что давление достигается без тайм-аута.
- Подобрать время стабилизации по фактическому графику давления.
- Определить Measure Time и единицу результата для технологической задачи.
- Подтвердить Measure Limit серией годных и негодных образцов.
- Проверить безопасный сброс и исходное состояние перед следующим циклом.
- Сохранить рецепт, уровни доступа и порядок периодической проверки поста.
- Контролировать статистику, чтобы замечать дрейф процесса до роста брака.
Краткие ответы
Манотест показывает место утечки?
Нет. Манометрический метод подтверждает изменение давления в испытательном объёме и позволяет принять решение о герметичности по заданному критерию. Для локализации дефекта применяют отдельный метод поиска.
Можно ли сократить стабилизацию ради производительности?
Только после экспериментальной проверки. Если переходные процессы не завершились, тепловой дрейф будет влиять на результат сильнее реальной негерметичности.
Подходит ли один рецепт для похожих изделий?
Рецепт можно использовать только после подтверждения, что объём, материал, оснастка и критерий приёмки действительно эквивалентны. Даже небольшое изменение подключения требует контрольной серии.
Что даёт дифференциальный канал?
Он позволяет измерять малые изменения относительно опорной точки. Практическое преимущество зависит от стабильности пневматической схемы, температуры и правильно выбранного цикла.
Оборудование, услуги и обучение
Нужно настроить пневматический контроль герметичности?
Специалисты LeakLab помогут оценить изделие, подобрать конфигурацию «Манотест», разработать испытательный цикл, оснастку и критерий приёмки, а также встроить пост в производственную линию.

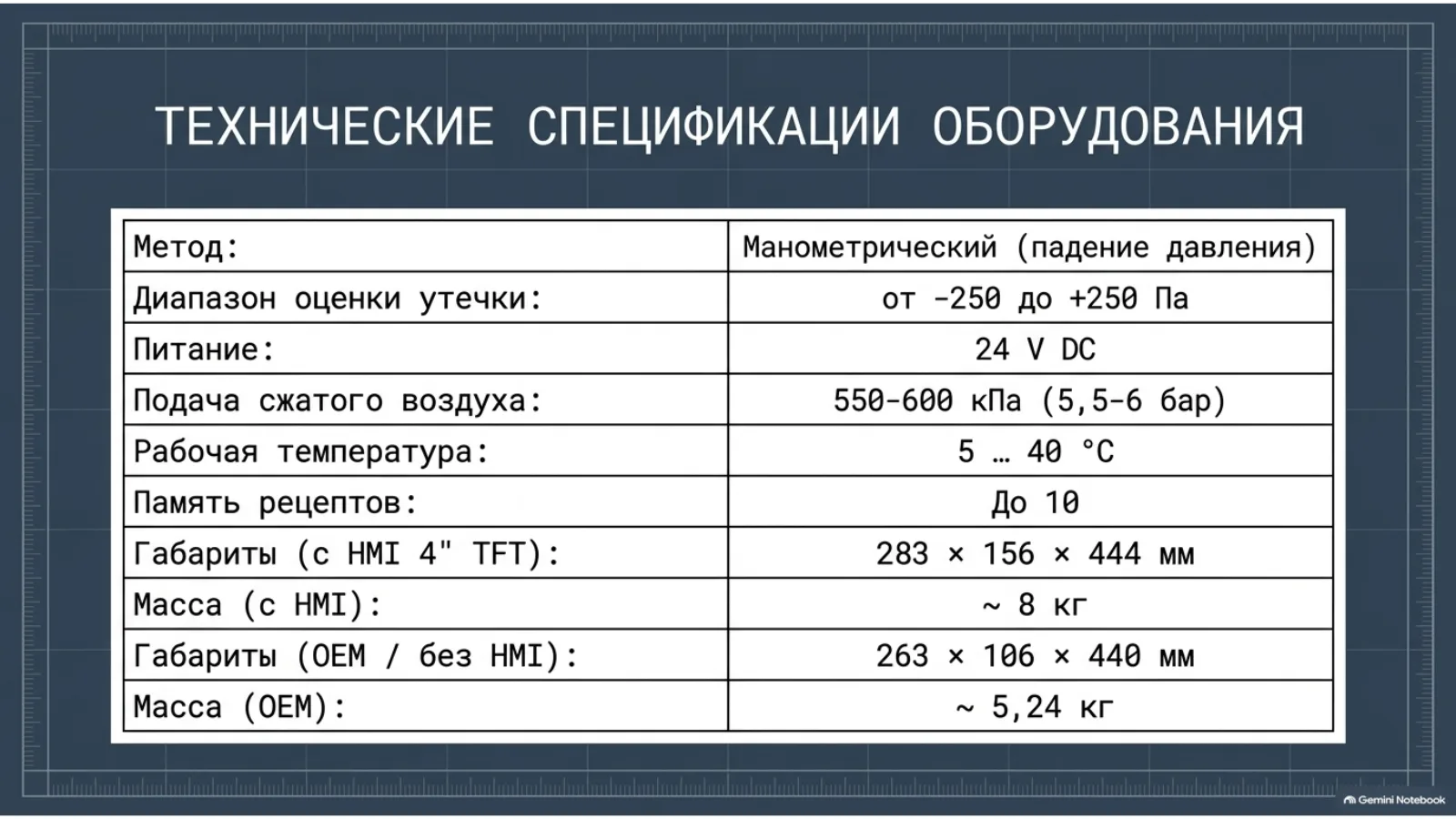

Характеристики и названия параметров приведены по карточке оборудования «Пневматический течеискатель Ликлаб Манотест». Итоговую конфигурацию, диапазоны и методику испытаний необходимо согласовывать для конкретного изделия и технологической задачи.
