Манометрические течеискатели ЛИКЛАБ

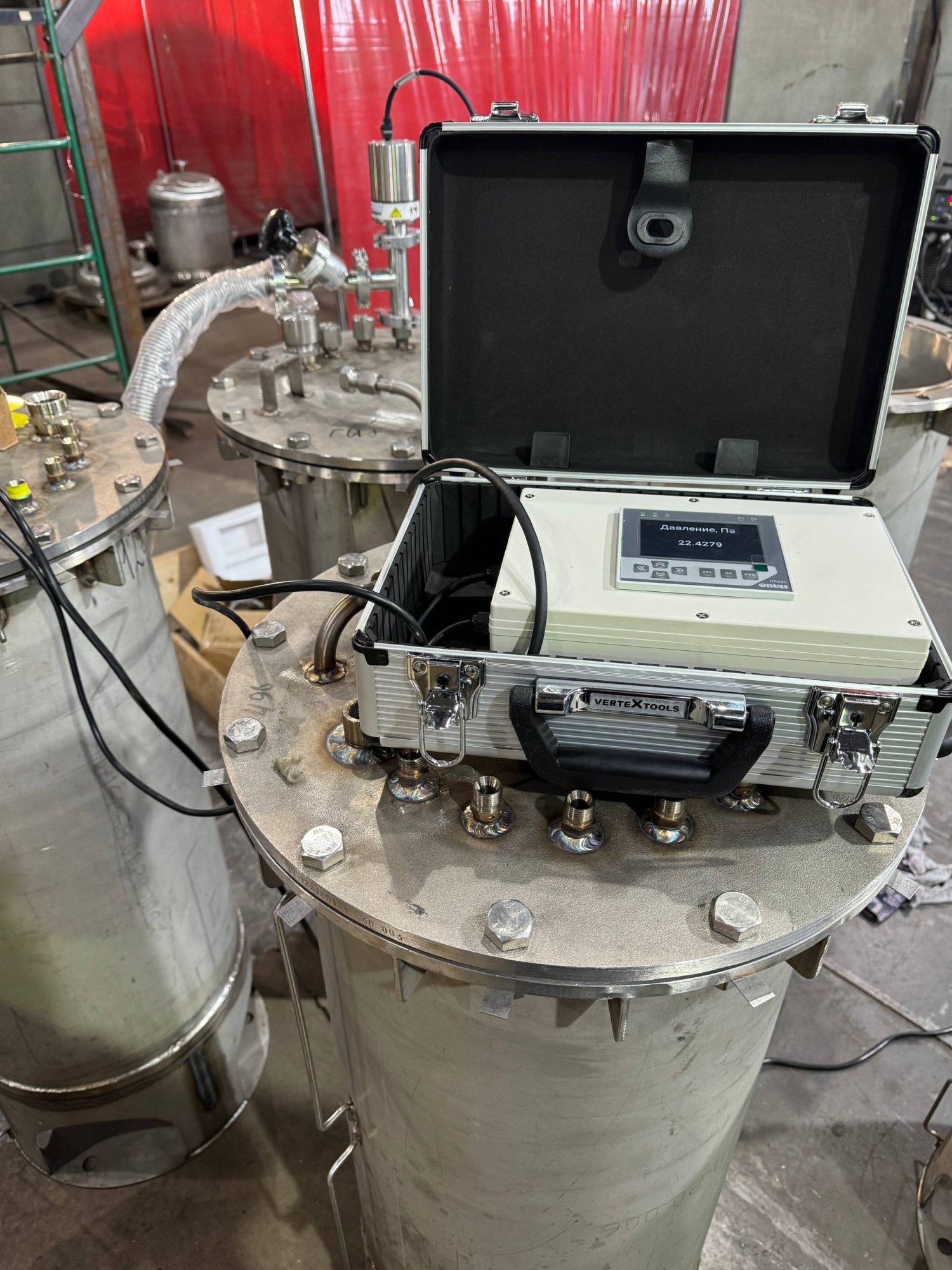

Манометрические течеискатели относятся к приборам контроля герметичности, в которых признаком утечки является изменение давления испытательного газа в контролируемом объёме во времени. В отличие от масс-спектрометрических систем, манометрический подход опирается на прямое измерение давления и математическую обработку кривой «давление–время» с учётом условий испытания. Лаборатория ЛИКЛАБ применяет и внедряет манометрические решения как для производственных испытаний, так и для лабораторного контроля, когда требуется воспроизводимая оценка расхода утечки при заданных режимах нагнетания или разрежения.

Что измеряет манометрический течеискатель

Первично измеряемая величина в манометрическом течеискателе — давление в известном (или приведённом) объёме. По скорости изменения давления при фиксированных условиях вычисляют эквивалентный расход утечки. При испытаниях избыточным давлением утечка проявляется как падение давления в объекте или испытательной камере. При вакуумных испытаниях утечка проявляется как рост давления (натекание) в вакуумируемом объёме. В обоих случаях корректность результата определяется не только точностью датчика давления, но и тем, насколько стабилен объём, температура и газовый режим, а также насколько полно учтены паразитные эффекты, не связанные с утечкой.

Принцип действия и базовые измерительные схемы

Типовая схема включает подключение изделия к измерительному тракту с датчиком давления и исполнительной арматурой. Перед началом измерения формируется заданное начальное состояние: либо заданное избыточное давление, либо заданный уровень вакуума. Далее фиксируется зависимость давления от времени. По наклону этой зависимости и известным параметрам режима получают оценку утечки.

В практической реализации применяются варианты с прямым измерением давления в изделии, с дополнительным эталонным объёмом, а также дифференциальные схемы, где измеряется разность давлений между двумя объёмами. Дифференциальная реализация полезна, когда необходимо снизить влияние внешних возмущений и дрейфа датчиков, однако требует аккуратной настройки объёмов, сопротивлений и алгоритмов компенсации.

Метролого-измерительные особенности

Манометрический метод чувствителен к температурным эффектам, к упругим деформациям стенок изделия, к сорбции и десорбции газов, к дегазации материалов, а также к нестабильности объёма и подключений. Любая причина изменения количества газа в контролируемом объёме, не являющаяся утечкой через дефект, может исказить результат. Поэтому в инженерной практике ключевое значение имеют выдержки на термостабилизацию, проверка повторяемости кривой давления, контроль герметичности соединений измерительного тракта и корректный выбор времени измерения, чтобы отделить переходные процессы от участка устойчивого режима.

Точность определяется суммарной погрешностью измерения давления, времени, оценкой объёма и параметрами алгоритма обработки. В производственных применениях критично, чтобы прибор обеспечивал не только измерение, но и воспроизводимое принятие решения по критерию годности при заданной методике испытаний, включая протоколирование условий измерения.

Типовой порядок испытаний

Испытание начинается с подготовки изделия: обеспечивается чистота присоединительных поверхностей, отсутствие явных источников дегазации и попадания влаги, проверяется стабильность уплотнений и арматуры. Далее изделие подключается к системе, формируется заданный режим давления или вакуума, после чего выполняется выдержка, необходимая для снижения влияния температурного и механического переходного процесса. Затем проводится основной интервал регистрации давления во времени. По завершении выполняется анализ кривой и формируется результат: численное значение эквивалентной утечки и/или решение «годно/негодно» по заданному порогу при фиксированных условиях испытаний.

Для повышения достоверности применяются контрольные циклы без изделия, контроль нулевого дрейфа, а также контрольные меры или образцовые утечки при наличии соответствующей поверочной базы. Важное практическое требование — повторяемость результата при повторном испытании в сопоставимых условиях.

Где манометрические течеискатели особенно эффективны

Манометрические решения целесообразны, когда изделие имеет достаточный объём, допускает создание стабильного режима давления или вакуума, а требуемая чувствительность соответствует возможностям метода при заданной продолжительности цикла. На практике это относится к контролю герметичности корпусов, ёмкостей, трубных сборок, запорной арматуры, теплообменных контуров, а также изделий, где трассирующие газы применять нежелательно или технологически сложно. Отдельный класс задач — поточный производственный контроль, где требуется автоматизированный цикл, привязка к техпроцессу и воспроизводимая регистрация параметров испытания.

Ограничения и типовые источники ошибок

К ограничениям относятся высокая зависимость от термостабильности и от деформаций изделия при изменении давления, а также влияние фонового газовыделения материалов в вакуумных режимах. Если изделие имеет эластичные элементы, тонкостенные оболочки или значительную площадь поверхностей с сорбцией, то участок «давление–время» может отражать не утечку, а релаксацию материала или дегазацию. В таких случаях требуется отдельная инженерная настройка методики, увеличение выдержек, изменение диапазона давления и времени измерения, либо выбор альтернативного метода контроля герметичности.

При испытаниях избыточным давлением дополнительный фактор — температурный нагрев/охлаждение газа при накачке и последующем выравнивании, что приводит к изменению давления без утечки. При вакуумных испытаниях существенны чистота и состояние внутренних поверхностей, наличие влаги и технологических загрязнений, которые формируют длительные хвосты дегазации.

Манометрические течеискатели ЛИКЛАБ

Подход лаборатории ЛИКЛАБ к манометрическим течеискателям заключается в инженерной увязке прибора, методики и объекта контроля. На практике это означает подбор диапазона и типа датчика давления под конкретный режим, согласование объёмов и сопротивлений измерительного тракта, настройку временных параметров цикла, реализацию алгоритмов фильтрации и оценивания наклона кривой без потери физического смысла, а также организацию протоколирования условий испытаний. Существенное внимание уделяется устойчивости результатов к внешним возмущениям и к повторяемости при серийных испытаниях.

При внедрении на предприятии ключевым является не «паспортная» чувствительность прибора, а гарантируемая чувствительность в конкретном технологическом цикле и на конкретном изделии. Поэтому корректная постановка испытаний включает опытную отработку режима, выявление паразитных эффектов и формирование утверждаемой методики контроля герметичности, обеспечивающей сопоставимость результатов между сменами, постами и партиями изделий.

Как выбрать метод и режим под задачу

Выбор манометрического метода рационален, когда изделие допускает создание стабильного давления или вакуума, а требования к порогу утечки достижимы при приемлемой длительности измерения. На этапе выбора режима определяют испытательный газ, диапазон давления, объёмную конфигурацию, тип соединений и арматуры, порядок выдержек и критерий принятия решения. Инженерно корректный выбор всегда опирается на пробные измерения, анализ формы кривой давления и оценку повторяемости. Если по результатам пробных циклов доминируют эффекты, не связанные с утечкой, то методика корректируется или выбирается другой метод контроля.

Манометрические течеискатели являются технологически простым и промышленно применимым инструментом контроля герметичности, если методика испытаний разработана с учётом термодинамики процесса, свойств изделия и ограничений измерения давления. В задачах, где требуется воспроизводимый контроль утечек в потоке или в лабораторных условиях без применения трассирующего газа, манометрический подход обеспечивает практическую эффективность при корректной инженерной постановке. Для получения устойчивого результата решающими являются согласование режима испытаний и конструктивных особенностей изделия, а также метрологически корректная обработка кривой «давление–время».

По вопросам подбора режима, разработки методики и внедрения манометрических течеискателей в технологический процесс целесообразно обращаться в лабораторию ЛИКЛАБ для проведения предварительных испытаний и инженерной настройки под конкретное изделие и требуемый порог герметичности.
