Расходомер превращает движение газа, жидкости или пара в измеряемый сигнал: объемный расход, массовый расход либо скорость потока. Универсального прибора для всех сред не существует. Точность определяется не только классом преобразователя, но и свойствами среды, диапазоном, профилем скорости, монтажом, наличием пузырьков и вибрации, требованиями к потере давления и регулярностью поверки.
Что нужно определить до выбора расходомера
Параметры среды
- газ, жидкость, пар или многофазный поток;
- химический состав, электропроводность и вязкость;
- плотность и ее изменение от температуры и давления;
- загрязнения, твердые частицы, пузырьки и влажность;
- коррозионность и совместимость с материалами прибора.
Параметры процесса
- минимальный, номинальный и максимальный расход;
- рабочее и испытательное давление;
- температура среды и окружающего воздуха;
- допустимая потеря давления;
- нужны ли только измерение или автоматическое регулирование.
Монтаж
- диаметр и материал трубопровода;
- длина прямых участков до и после прибора;
- клапаны, насосы, отводы и другие возмущения потока;
- вибрация, ориентация и возможность полного заполнения;
- доступ для обслуживания, поверки и демонтажа.
Метрология и автоматика
- допустимая погрешность и повторяемость;
- динамический диапазон или turndown;
- время отклика;
- аналоговый, импульсный или цифровой интерфейс;
- взрывозащита, санитарное исполнение и требования к поверке.

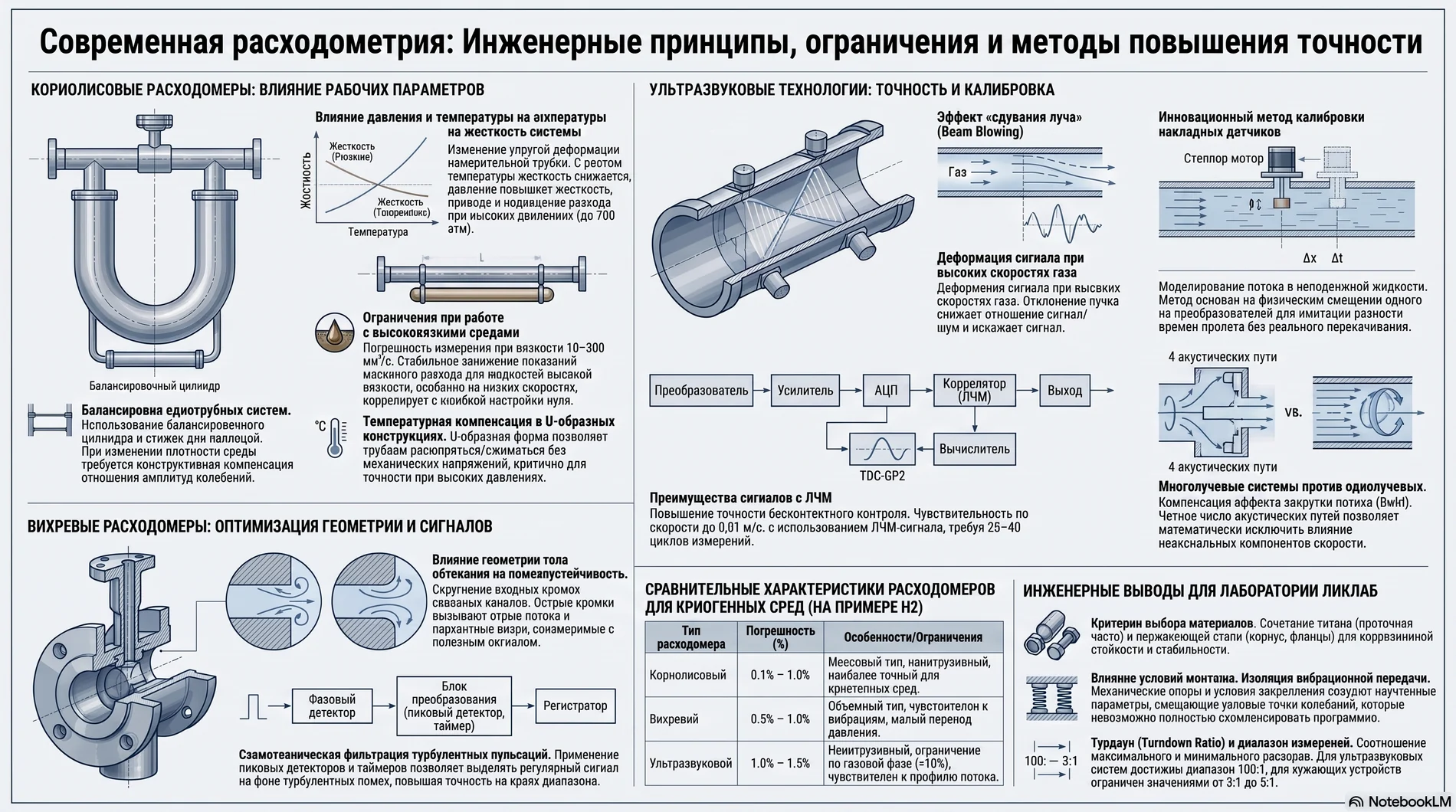

Основные типы расходомеров: преимущества и ограничения
| Тип | Что измеряет | Когда особенно полезен | Что учитывать |
|---|---|---|---|
| Кориолисовый | Прямой массовый расход, часто плотность и температуру | Высокая точность, дозирование, малые расходы, дорогие или меняющиеся по плотности среды | Цена, масса, чувствительность к внешней вибрации; для вязких сред важна потеря давления |
| Тепловой массовый | Массовый расход газа по теплообмену | Низкие и очень низкие расходы газа, отсутствие движущихся частей, системы дозирования | Показания зависят от состава газа, загрязнение чувствительного элемента требует контроля |
| Ультразвуковой | Скорость и объемный расход по времени пролета или эффекту Доплера | Большие диаметры, минимальная потеря давления, накладной монтаж без врезки | Профиль потока, пузырьки, отложения и прямые участки; для газа важна акустическая связь |
| Электромагнитный | Объемный расход проводящей жидкости | Вода, растворы, пульпы и загрязненные жидкости; свободное сечение без препятствий | Не работает с непроводящими жидкостями и газами; труба должна быть заполнена |
| Вихревой | Частоту срыва вихрей, пропорциональную скорости | Пар, газы и жидкости в промышленном диапазоне; стабильная конструкция без движущихся частей | Низкие расходы, вибрация и возмущенный профиль увеличивают погрешность |
| Турбинный | Объемный расход по частоте вращения ротора | Чистые маловязкие жидкости и газы, быстрый отклик, повторяемое дозирование | Подвижные детали, износ, загрязнения и необходимость прямых участков |
| Переменного перепада давления | Расход по перепаду на диафрагме, сопле или трубе Вентури | Высокие давление и температура, пар, стандартизованные промышленные измерения | Постоянная потеря давления, квадратная характеристика и требования к импульсным линиям |
| Объемный, камерный | Порции известного объема | Вязкие жидкости и малые расходы, где нужен прямой учет объема | Механический износ, пульсации и чувствительность к загрязнению |
| Ротаметр | Объемный расход по положению поплавка | Локальная индикация, лабораторные стенды, простые газовые и жидкостные линии | Обычно вертикальный монтаж, зависимость от плотности и вязкости, ограниченная автоматизация |

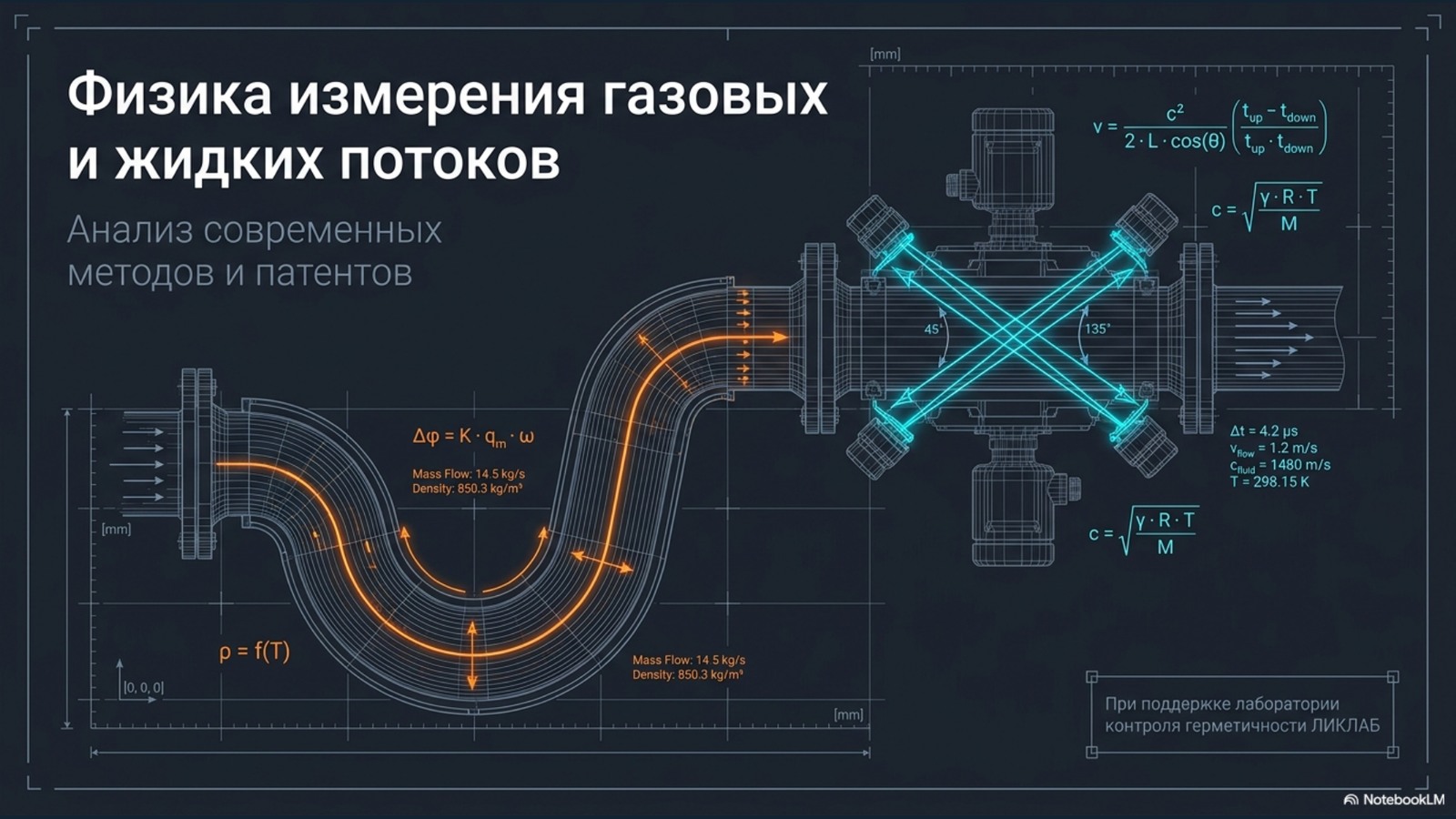

Кориолисовые расходомеры: максимум информации о потоке
В кориолисовом приборе одна или несколько измерительных трубок возбуждаются на резонансной частоте. Поток вызывает фазовый сдвиг между сигналами датчиков. По нему вычисляют массовый расход, а по частоте колебаний можно определять плотность. Метод не требует пересчета объемного расхода через текущую плотность, поэтому хорошо подходит для дозирования и учета сред с изменяющейся температурой.

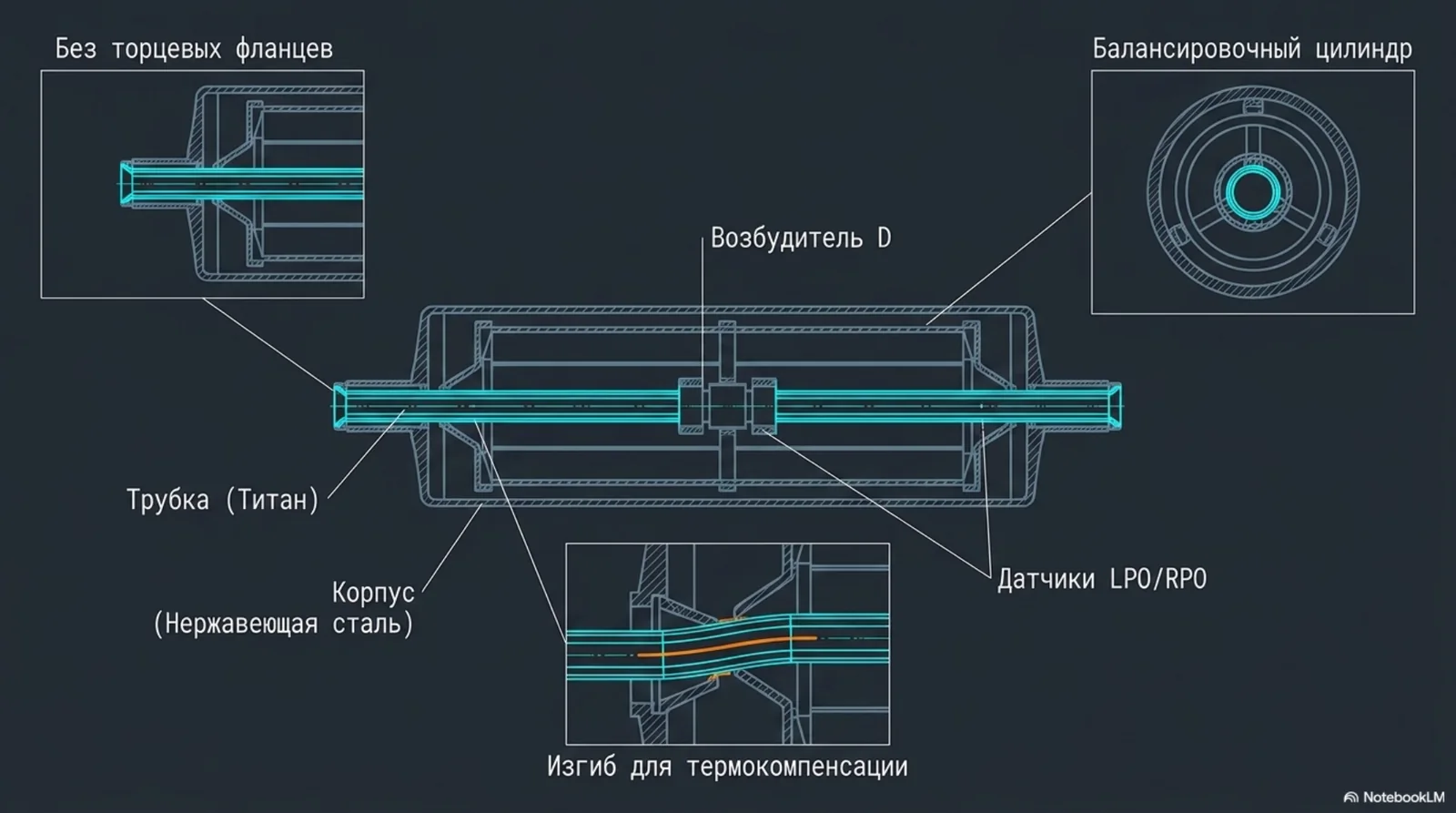

Преимущество особенно заметно при малых расходах, смешении компонентов, измерении дорогих продуктов и одновременном контроле плотности. При высоком давлении и температуре конструкция измерительных трубок и компенсация упругости становятся частью метрологической задачи. Материалы презентации показывают балансировочный цилиндр, температурную аппаратную коррекцию и специальную геометрию для уменьшения механических напряжений.
К известным отраслевым семействам относятся Endress+Hauser Proline Promass 80H, 83H и 83X, KROHNE OPTIMASS 7000, Bronkhorst mini CORI-FLOW и Brooks QUANTIM Low Flow. Это ориентиры по классу решений, а не взаимозаменяемые модели: рабочий диапазон, материалы, присоединения и метрологические характеристики необходимо проверять по актуальной документации изготовителя.
Ультразвуковые расходомеры: без препятствий в трубопроводе

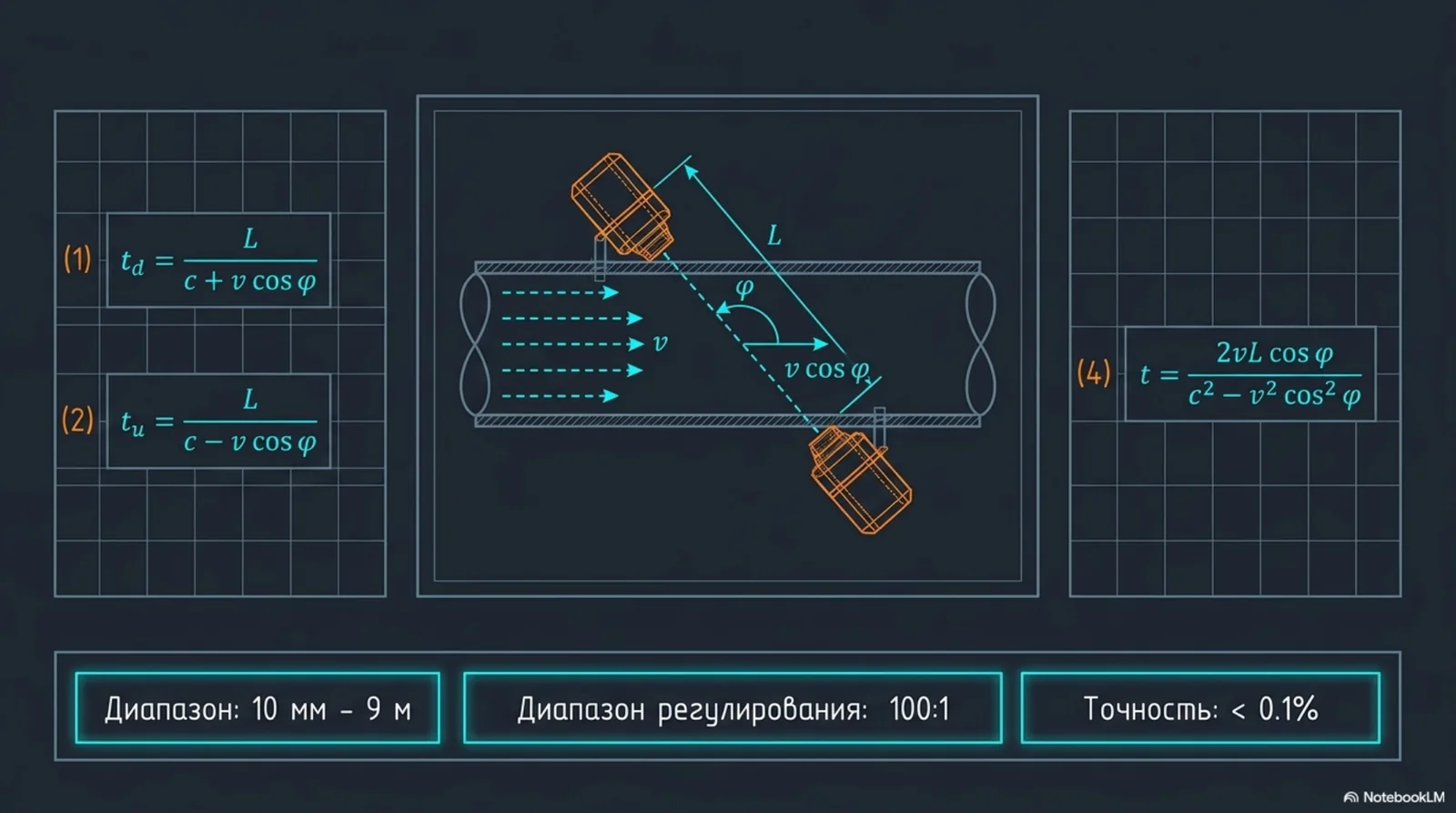

Во времяпролетном расходомере пары преобразователей отправляют акустические импульсы по потоку и против него. Разность времени распространения связана со скоростью среды. При корректной геометрии метод практически не создает потери давления, может применяться на больших диаметрах и допускает накладные датчики.

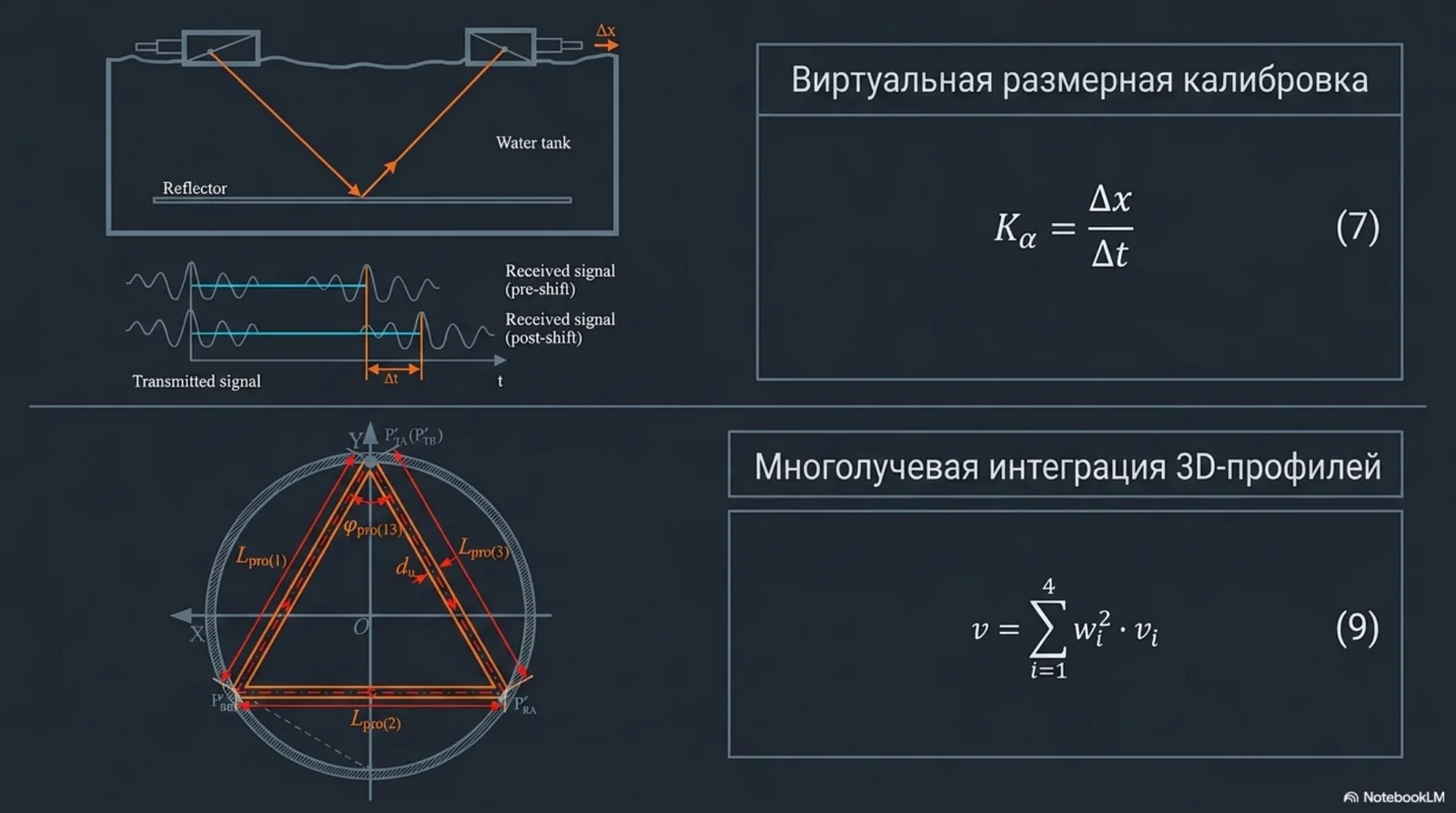

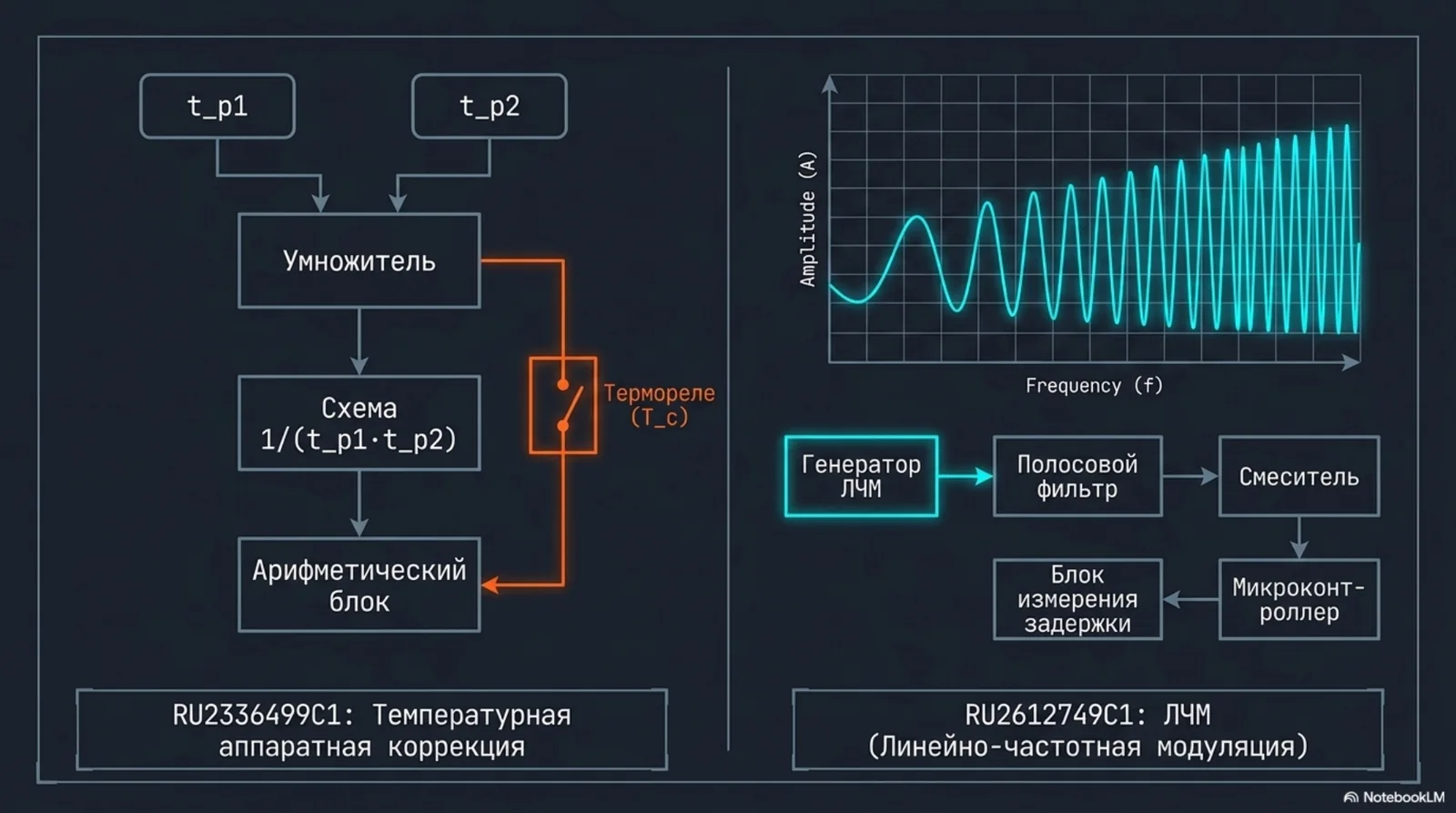

Главное ограничение - чувствительность к реальному профилю потока. Отводы, клапаны, завихрение и недостаточные прямые участки меняют распределение скоростей. Для повышения устойчивости применяют несколько акустических путей, корреляционную обработку, линейно-частотно модулированные сигналы и интеграцию расчетного трехмерного профиля.
Ультразвуковой прибор выгоден, когда нельзя повышать гидравлическое сопротивление, требуется измерение на крупном трубопроводе или монтаж без остановки процесса. Для загрязненных жидкостей иногда используют доплеровский принцип, которому нужны отражающие частицы или пузырьки. Для чистых однофазных сред предпочтительнее времяпролетная схема.
Вихревые и тепловые расходомеры

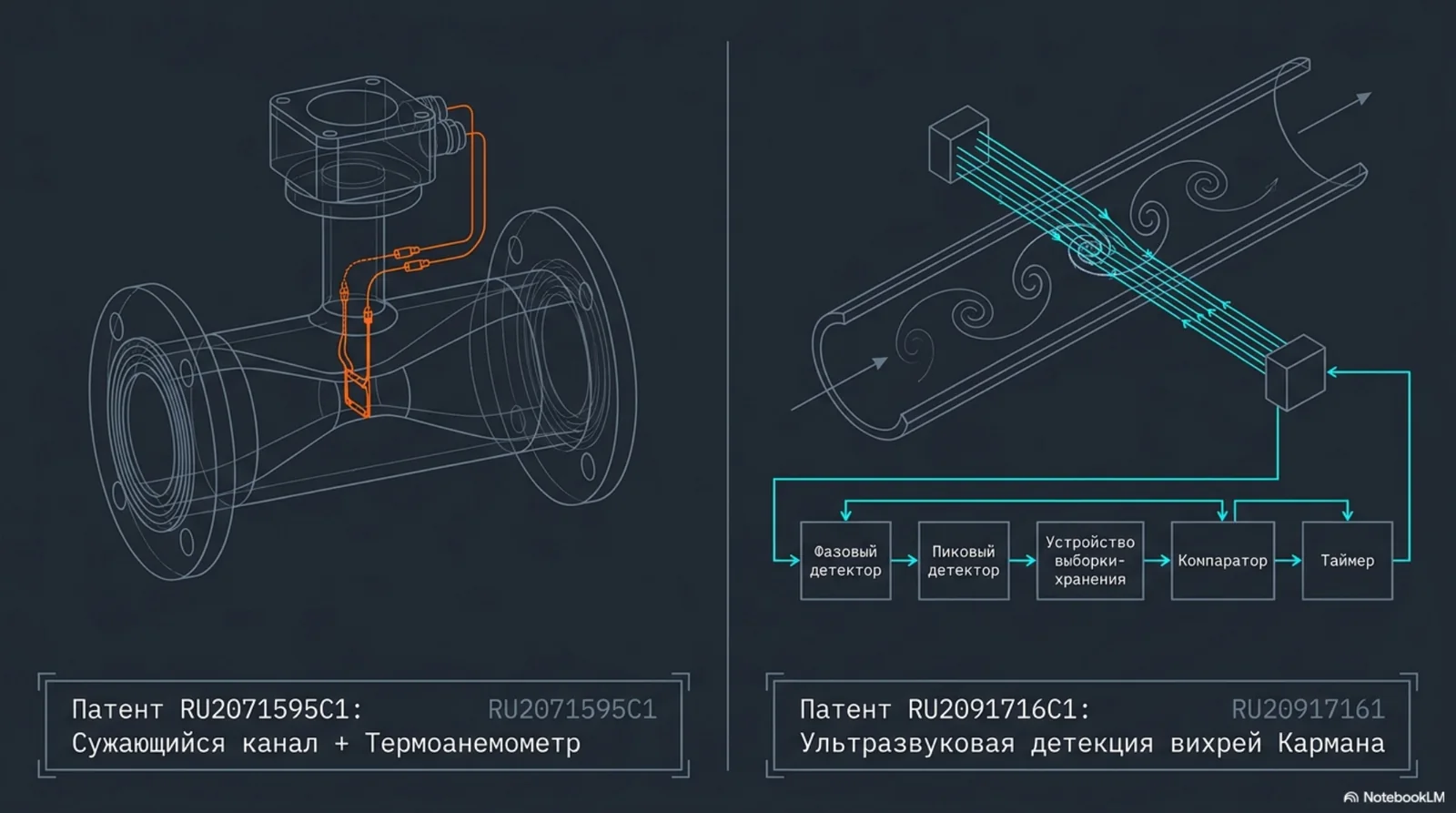

В вихревом приборе за телом обтекания формируется дорожка Кармана. Частота срыва вихрей связана со скоростью потока. Такой принцип востребован для пара, воды и технических газов. Он не требует движущихся деталей, но нуждается в достаточном числе Рейнольдса и устойчивом профиле. Геометрия кромок тела обтекания, подавление вибрации и алгоритм выделения регулярного сигнала определяют работу на нижней границе диапазона.
Тепловой массовый расходомер оценивает перенос тепла потоком газа. У него нет механического ротора, он хорошо чувствует малые расходы и часто используется в лабораторной автоматике, подаче технологических газов и системах управления микропотоками. Недостаток - зависимость коэффициента преобразования от состава и теплофизических свойств газа. Смена газа требует корректного коэффициента или отдельной калибровки.
Какой расходомер выбрать в типовых ситуациях
Микропоток чистого газа
Тепловой массовый расходомер или компактный регулятор массового расхода. Выбор оправдан при стабильном составе газа и необходимости управлять подачей.
Прецизионное дозирование жидкости
Кориолисовый прибор дает прямой массовый расход и не требует отдельной компенсации плотности. Для вязких сред проверяют потерю давления.
Большой трубопровод без остановки
Накладной ультразвуковой расходомер позволяет провести измерение без врезки. Нужны корректные данные о трубе и проверка профиля потока.
Вода или проводящий раствор
Электромагнитный расходомер обеспечивает свободное сечение и устойчивость к загрязнениям, если среда имеет достаточную проводимость.
Пар и горячий газ
Вихревой прибор либо стандартизованная схема с перепадом давления. Выбор зависит от диапазона, доступного прямого участка и допустимой потери давления.
Простая локальная индикация
Ротаметр остается рациональным решением для стенда и вспомогательной линии, если допустима ручная регулировка и вертикальный монтаж.
Модели расходомеров и регуляторов в каталоге LeakLab

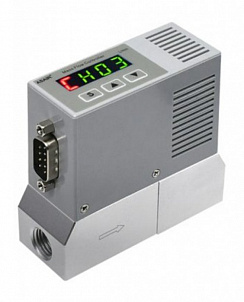

Для подачи и регулирования небольших расходов газа на сайте представлены модели разных диапазонов. Перед заказом необходимо согласовать газ, давление, требуемый диапазон, точность, тип клапана, уплотнения и интерфейс управления.
