Герметичность заполненной литий-ионной ячейки можно контролировать не только с помощью специально введенного гелия. Если из дефекта выходят летучие компоненты собственного электролита, их пары могут стать естественным индикатором. Вакуумная камера ускоряет выделение паров, а квадрупольный масс-спектрометр, QMS или RGA, регистрирует выбранные ионные каналы. Разбираем физику, устройство установки, метрологию и границы применимости этого подхода.
Почему собственный газ изделия может быть трассером
Классический масс-спектрометрический поиск течей часто связывают с гелием: изделие заполняют гелием или обдувают им снаружи, а детектор ищет ионы с характерным отношением массы к заряду. Для заполненной батарейной ячейки доступен другой путь. Органические карбонаты электролита обладают конечным давлением пара. Если в сварном шве, крышке, токовыводе или ламинированном пакете есть сквозной канал, пары растворителя могут выйти из ячейки.
При понижении давления в испытательной камере парциальное давление фоновых газов уменьшается, испарение летучего компонента ускоряется, а молекулы из дефекта переносятся к анализатору. QMS не обязан «видеть молекулу целиком»: при электронной ионизации она образует набор фрагментов. Методика выбирает один или несколько ионных каналов, которые достаточно чувствительны к нужному веществу и одновременно устойчивы к фону и помехам.
Официальный обзор SAE описывает контроль уже заполненных pouch-, призматических и цилиндрических ячеек по парам электролита, обычно DMC, без добавления отдельного тестового газа. Это полезно на тех стадиях производства, где гелий уже нельзя безопасно или воспроизводимо ввести во внутренний объем.
Как устроен квадрупольный масс-спектрометр
- Ввод пробы. Газ из камеры поступает через клапан, ограничитель расхода, нагреваемый капилляр или дифференциальную ступень в область высокого вакуума анализатора.
- Ионизация. Электроны сталкиваются с молекулами и образуют положительные ионы. В справочных спектрах часто используют энергию электронов 70 эВ, однако рабочий режим установки должен быть зафиксирован методикой.
- Разделение по m/z. Четыре стержневых электрода получают постоянную и высокочастотную составляющие напряжения. Для выбранного сочетания RF/DC устойчивую траекторию имеют ионы определенного отношения массы к заряду.
- Регистрация. Детектор преобразует поток прошедших ионов в электрический сигнал. Электроника сравнивает его с фоном, калибровкой и критерием решения.
QMS может работать как анализатор остаточных газов с обзорным сканированием спектра или как быстрый селективный детектор на нескольких заранее выбранных массах. Первый режим нужен при разработке метода и поиске интерференций. Второй подходит для короткого производственного цикла после того, как маркерные и подтверждающие каналы валидированы.

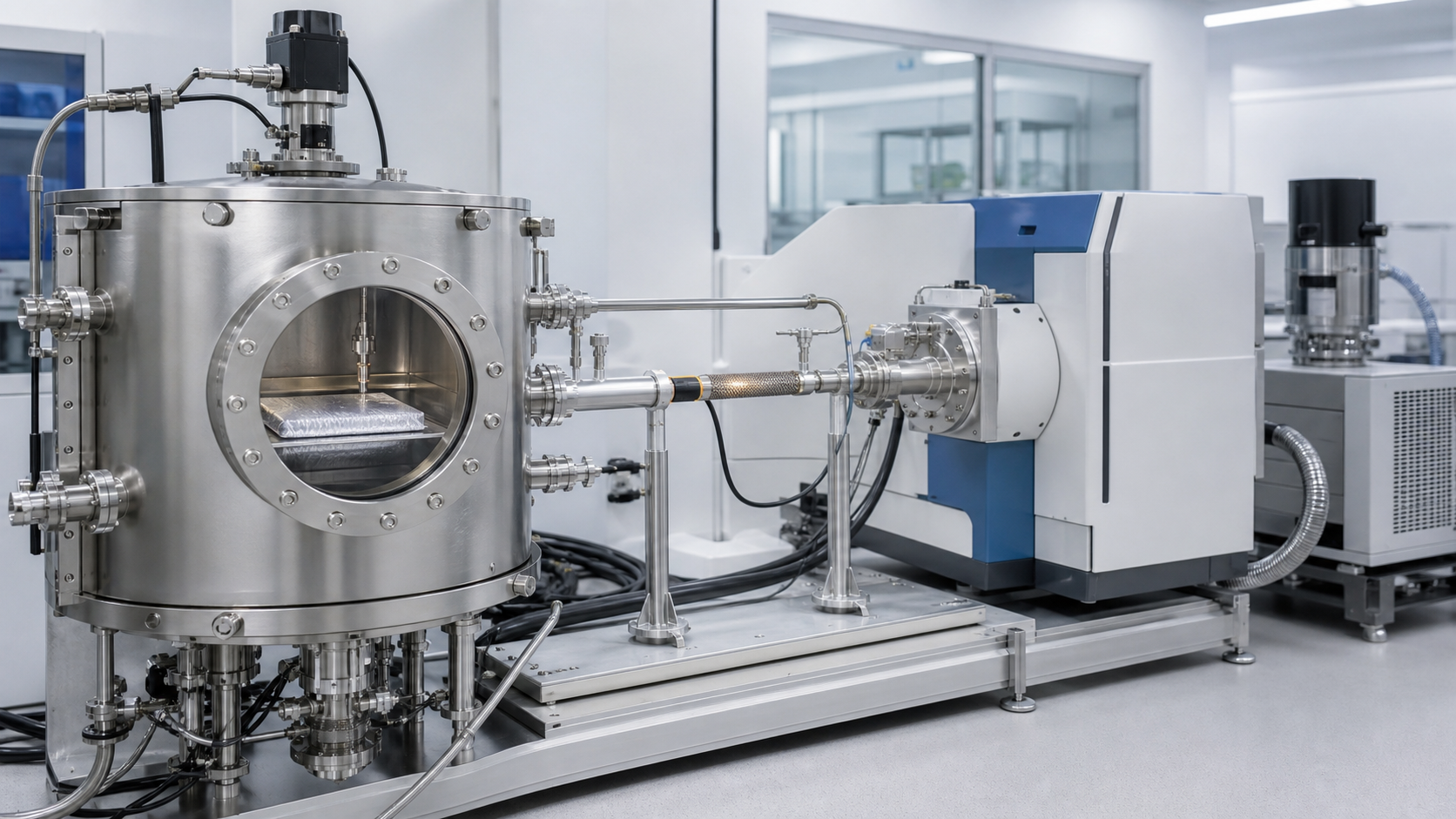

Архитектура установки контроля герметичности
Нагреваемый капилляр
Испытательная камера откачивается отдельной системой, а регулируемая доля газа подается к QMS по капилляру. Нагрев уменьшает конденсацию и адсорбцию органических паров. Такая схема позволяет защитить анализатор от давления камеры, но требует строгого контроля температуры, проводимости линии и времени восстановления после загрязнения.
Прямой вакуумный тракт
Камера через клапанный блок связана с высоковакуумной системой анализатора. Передача пробы может быть быстрее и чувствительнее, однако грубая течь или интенсивный выброс растворителя создают нагрузку на насосы и ионный источник. Нужны предварительная проверка, защитные клапаны и логика аварийного отсечения.
В обеих архитектурах установка включает камеру, оснастку, форвакуумный и при необходимости турбомолекулярный насос, вакуумные датчики, клапаны, канал калибровочной течи, средства очистки, систему управления и безопасный отвод паров. Для pouch-ячейки добавляют опоры, ограничивающие вздутие и повреждение мягкого пакета при внешнем вакууме.
Рабочий цикл от загрузки до очистки
- Загрузка и герметизация. Ячейку устанавливают в чистую камеру, фиксируют оснасткой и закрывают крышку.
- Предварительный контроль. По скорости падения давления или времени откачки система выявляет грубую течь и защищает чувствительный тракт.
- Откачка. Камера достигает заданного давления. Рецепт должен задавать допустимое окно, тайм-аут и критерии исправности поста.
- Стабилизация или накопление. Пары из микродефекта накапливаются, а переходный фон после открытия камеры затухает.
- Измерение. Регистрируются маркерный и подтверждающие каналы m/z, фон и диагностические параметры вакуумной системы.
- Вентиляция и восстановление. Камера заполняется чистым газом, поверхности и линия переноса очищаются до приемлемого остаточного сигнала.
Оптимизация цикла не сводится к максимальной откачке. Слишком короткое накопление ухудшает предел обнаружения, а слишком долгое увеличивает производственный такт и может усиливать десорбцию загрязнений со стенок. Режим выбирают экспериментально по серии годных образцов, образцов с контролируемыми дефектами и холостых циклов.
Аудиоразбор: физика и метрология метода
Русскоязычный технический Deep Dive продолжительностью 11 минут 39 секунд. Два ведущих последовательно обсуждают естественный трассер, устройство QMS, выбор m/z, фон, калибровочную течь, память системы и предлагаемую программу лабораторной валидации.
Видеоэксплейнер: метод, метрология и валидация
Русскоязычный обзор длительностью 11 минут 39 секунд использует 15 технических слайдов: место метода в производстве, химическую цель, устройство QMS, цикл испытания, неопределенность, калибровку, патентный ландшафт и план лабораторного пилота.
Выбор маркерного иона и борьба с помехами
В одной из прикладных публикаций для DMC рассматривается канал m/z 59. Это полезный пример, но не универсальная настройка. Полный спектр зависит от вещества, энергии ионизации, состояния источника и состава пробы. На той же массе могут появляться фрагменты других соединений. Поэтому сначала снимают обзорные спектры чистого электролита, пустой камеры, материалов оснастки и реальных ячеек.
Рабочий алгоритм должен использовать не только высоту одного пика. Полезны отношение маркерного и подтверждающего каналов, локальный фон перед тестом, динамика сигнала во времени и диагностические массы воздуха. Если рецептура электролита неизвестна или меняется между партиями, идентификацию маркера повторяют.
Метрология: мастер-течь и гелиевый эквивалент
Число на дисплее не становится скоростью утечки автоматически. Сигнал зависит от транспорта молекул, парциального давления маркера, температуры, проводимости тракта, скорости откачки и чувствительности анализатора. Для количественной шкалы применяют стабильный источник известного потока маркерного вещества или иной прослеживаемый способ подачи известной газовой нагрузки.
Поставщики описывают калибровочные течи с электролитным растворителем и процедуры перевода сигнала в «гелиевый эквивалент». Такой эквивалент является эмпирическим пересчетом для заданных условий, а не универсальной физической константой. Состав электролита, внутреннее давление ячейки и жидкостная закупорка канала могут изменить соотношение между реальным выходом паров и эквивалентной гелиевой течью.
| Фактор | Как влияет | Как контролировать |
|---|---|---|
| Температура | Меняет давление пара и скорость десорбции. | Задать диапазон кондиционирования, регистрировать температуру камеры и изделия. |
| Состав электролита | Определяет спектр и долю маркера. | Подтвердить рецептуру или снять спектр эталонной пробы каждой группы изделий. |
| Фон камеры | Повышает ноль и может имитировать течь. | Холостой цикл, чистые перчатки и оснастка, контроль материалов и мойки. |
| Память тракта | Адсорбированный растворитель выходит в следующих циклах. | Нагрев, продувка, критерий восстановления фона и отдельный режим после грубой течи. |
| Геометрия дефекта | Жидкость может временно закупоривать канал. | Использовать образцы с разными типами дефектов и оценивать повторное испытание. |
| Объем и откачка | Определяют разбавление и время доставки пробы. | Зафиксировать камеру, насосы, клапаны, проводимость и временную диаграмму рецепта. |
Почему повторный тест может показать меньше
При первом вакуумировании летучий растворитель из канала дефекта быстро испаряется. Если дефект узкий и частично заполнен жидкостью, локальная концентрация маркера в канале после испытания уменьшается. Следующее измерение, выполненное немедленно, может дать более низкий сигнал, хотя геометрический дефект не исчез.
Поэтому процедуру повторного контроля нельзя назначать произвольно. Нужны заданное время восстановления, одинаковая температура и отдельное правило решения. Для серийного контроля полезно хранить не только Pass/Fail, но и исходный спектр, фон, время откачки, давление и максимальный сигнал.
Сравнение с гелием, падением давления и GC-MS
| Метод | Что является индикатором | Сильная сторона | Ограничение |
|---|---|---|---|
| Прямой QMS электролита | Пары DMC, EMC, DEC или другого компонента. | Контроль заполненной и окончательно закрытой ячейки без ввода гелия. | Чувствительность зависит от состава, температуры, фона и памяти. |
| Гелиевый масс-спектрометрический | Специально введенный гелий. | Развитая метрология, высокая чувствительность, широкий набор схем. | Нужно обеспечить присутствие гелия по другую сторону дефекта; не всегда удобно после заполнения. |
| Падение давления или расход | Изменение давления или потока газа. | Простая интеграция, высокая производительность при подходящем объеме. | Не идентифицирует вещество и ограничен тепловым дрейфом и чувствительностью. |
| Вакуумная GC-MS | Хроматографически разделенные компоненты. | Повышенная химическая селективность и подтверждение нескольких растворителей. | Более сложный и обычно более длинный аналитический цикл. |
Безопасность и эксплуатация
- Органические карбонаты и другие компоненты электролита рассматривают как химически опасные и потенциально воспламеняющиеся вещества в соответствии с паспортом безопасности конкретной смеси.
- Выброс форвакуумного насоса направляют в безопасную систему удаления; рециркуляция воздуха без оценки риска недопустима.
- Материалы камеры, уплотнений, клапанов и насоса проверяют на химическую совместимость и низкую сорбцию маркера.
- Логику защиты проектируют для грубой течи, разрушения pouch-ячейки, превышения давления в тракте, отказа насоса и загрязнения источника.
- После срабатывания на высокую концентрацию вводят отдельный цикл очистки и критерий возврата к рабочему фону.
Что показывают патенты и промышленные решения
Патентная литература описывает вакуумирование камеры с заполненной батарейной ячейкой, регистрацию паров растворителя, калибровку и способы защиты мягкого корпуса. Более ранние патенты на контроль заполненных жидкостью объектов формулируют общий принцип: летучий компонент жидкости становится газовым маркером после помещения объекта в разреженную среду.
Hirays на своем сайте показывает решения с анализатором остаточных газов и заявляет применение масс-спектрометрии для обнаружения утечек электролита. Marposs и INFICON описывают специализированные системы для прямого контроля паров электролита. Их численные характеристики следует рассматривать как данные поставщиков и проверять на целевом изделии, а не переносить в техническое задание без приемочных испытаний.
Программа освоения технологии в LeakLab
Для инженерного проекта LeakLab предлагает двигаться от измеряемой задачи к оборудованию, а не наоборот. Сначала фиксируют тип ячейки, состав электролита, стадию производства, допустимый дефект, производительность и требования к прослеживаемости. Затем строят доказательную программу.
- Стендовая аналитика. Снять спектры чистых растворителей, электролита, материалов камеры и фоновых загрязнителей; выбрать маркерный и подтверждающие каналы.
- Метрологическая база. Определить способ подачи известной нагрузки, диапазон калибровки, предел обнаружения, линейность, повторяемость и дрейф.
- Макет установки. Сравнить капиллярную и прямую архитектуры, проверить клапанную защиту, время откачки, память и очистку.
- Валидация на изделиях. Испытать годные образцы, образцы с искусственными дефектами разных типов и естественный производственный брак.
- Промышленная интеграция. Утвердить рецепт, оснастку, критерий решения, MSA, техническое обслуживание, архив данных и интерфейс с линией.
Такой маршрут позволяет отделить физическую возможность обнаружения вещества от готовности метода к серийному контролю. Профессиональный результат здесь определяется не только наличием QMS, но и устойчивостью всей цепи: изделие, камера, вакуум, транспорт пробы, калибровка, алгоритм решения и регламент очистки.
Презентация для технического разбора
Подробный русскоязычный дек объединяет физику метода, устройство QMS, архитектуры установки, метрологию, риски и план валидации. Материал можно использовать как основу для внутреннего семинара или подготовки технического задания.
Скачать презентацию PPTX Скачать реестр источников CSVКраткие ответы
Метод полностью заменяет гелиевый контроль?
Нет. Методы решают разные технологические задачи. Прямой контроль электролита особенно интересен после заполнения и окончательной герметизации, а гелий удобен там, где его можно надежно подать по другую сторону дефекта.
Можно ли сразу настроить QMS только на m/z 59?
Нет. Сначала нужно подтвердить состав электролита, снять полный спектр, проверить фон и возможные интерференции. Один канал без подтверждения может давать ложные решения.
Почему «нулевая течь» не является техническим критерием?
Любая система имеет конечный предел обнаружения и неопределенность. Критерий должен быть связан с допустимым риском изделия и подтвержден испытаниями, а не сформулирован как недостижимый абсолютный ноль.
Подходит ли метод для модулей и батарейных пакетов?
Возможность зависит от того, какой компонент должен выходить при дефекте, от объема камеры, доступного времени накопления и требуемой локализации. Для крупного объекта может понадобиться зонирование, щуповой отбор или другая схема.
Оборудование, услуги и обучение LeakLab
Научные статьи, публикации и патенты
- Current Status of the Leak Testing by the Quadrupole Mass Spectrometer, Journal of the Vacuum Society of Japan, DOI 10.1380/vss.67.615.
- Leak Testing and SDGs, including battery applications, DOI 10.1380/vss.67.620.
- Methods for Leak Testing Lithium-Ion Batteries to Assure Quality with Proposed Rejection Limit Standards, SAE 2020-01-0448, DOI 10.4271/2020-01-0448.
- Rapid On-site Detection of Microleakage of Lithium Battery Electrolytes by Vacuum-Assisted Volatilization Portable GC-MS, DOI 10.7538/zpxb.2024.0126.
- NIST Chemistry WebBook: dimethyl carbonate mass spectrum and identifiers.
- Electrolyte Tracing in Battery Cell Leak Detection, технический обзор Marposs.
- Five Important Facts for Direct Electrolyte Leak Testing, техническая публикация INFICON.
- Mass spectrometry: a method for detecting lithium battery electrolyte leakage, описание решения Hirays.
- US20230253632A1: Battery cell leak test.
- US12315892B2: Leak testing of a liquid-filled object.
- US6479294B1: Detecting leakage from a liquid-filled container.
- US20240387883A1: Battery enclosure leak detection.
