Связка мобильного гелиевого течеискателя «Гелитрек» и эталонной течи БГ позволяет проверить чувствительность измерительного тракта непосредственно перед испытанием. Оператор воспроизводит известный поток гелия порядка 10−5–10−3 Па·м3/с, подтверждает отклик прибора и щупа при фактической температуре, влажности и фоне, а затем переходит к поиску мест негерметичности на изделии.
Для каких задач нужен мобильный гелиевый течеискатель
Щуповый способ применяют, когда пробный газ находится внутри изделия под небольшим избыточным давлением, а обследование выполняют снаружи. Если гелий выходит через сквозной дефект, пробоотборный щуп переносит газ к чувствительному элементу анализатора. По изменению сигнала оператор находит участок с наибольшей концентрацией и уточняет место выхода газа повторными проходами.

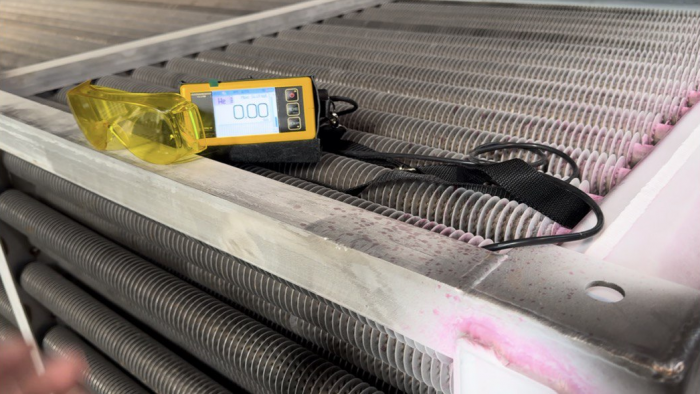

Такой подход удобен для протяженных трубопроводов, теплообменников, радиаторов, сварных корпусов, фланцевых соединений и оборудования, которое сложно демонтировать. Мобильность не заменяет методику: до выезда должны быть определены границы объекта, состав пробного газа, испытательное давление, порядок обхода, критерий регистрации и форма протокола.

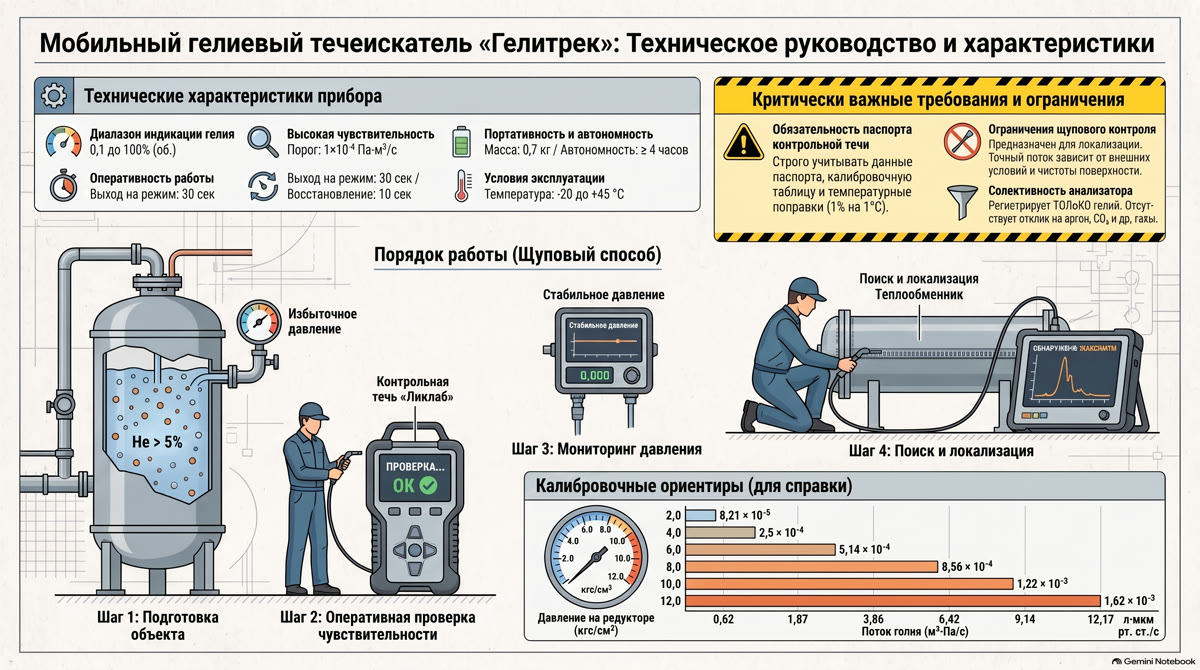

Подтвержденные характеристики «Гелитрек»
Прибор выполняет непрерывный анализ наличия гелия и не должен реагировать на аргон, углекислый газ и фоновые технологические газы, перечисленные в опубликованных данных изделия. Индицируемая объемная доля He составляет 0,1–100% об.; допускается индикаторное отображение значений выше 100%. Для работы может использоваться чистый гелий или гелиево-воздушная смесь с содержанием He от 5%.
Для производственного щупового контроля указана чувствительность до порядка 1×10−4 Па·м3/с. Это характеристика конкретного рабочего режима, а не универсальный предел обнаружения для любой конфигурации. Фактическая выявляемость зависит от концентрации гелия, давления, расстояния и скорости перемещения щупа, ветра, фоновой концентрации, геометрии дефекта и подготовленности поверхности.
| Параметр | Опубликованное значение | Практическое значение |
|---|---|---|
| Метод контроля | Щуповый, с наружным обводом зоны | Пробный газ подают внутрь изделия, утечку ищут снаружи. |
| Тип измерений | Непрерывный анализ гелия | Сигнал наблюдают во время перемещения щупа по маршруту. |
| Диапазон индикации | 0,1–100% об. He | Концентрацию и фон оценивают в фактических условиях контроля. |
| Состав смеси | He от 5% и выше | Состав смеси фиксируют в технологической карте и протоколе. |
| Чувствительность по утечке | До порядка 1×10−4 Па·м3/с | Указана для щупового способа в производственных условиях. |
| Выход на режим | 30 секунд | После включения выдерживают прибор до готовности и проверяют отклик. |
| Восстановление | Не более 10 секунд | После сильного сигнала дают показаниям вернуться к фону. |
| Масса и габариты прибора | ≤ 0,7 кг; ≤ 120×90×58 мм | Удобно для длительного ручного обхода и работы в ограниченном пространстве. |
| Комплект в кейсе | ≤ 4 кг; ≤ 300×200×100 мм | Оборудование можно перевозить к месту испытаний единым комплектом. |
| Автономная работа | Не менее 4 часов | До выезда проверяют заряд и берут штатное зарядное устройство. |
| Рабочая температура | От −20 до +45 °C | Температуру учитывают при подготовке прибора, газа и контрольной течи. |
Из чего состоит рабочий комплект
В типовой состав входят переносной анализатор «Гелитрек», щуп оператора, редуцирующая обвязка, средство контроля давления, зарядное устройство, транспортный кейс и эксплуатационные документы. Контрольная течь «Ликлаб» используется для проверки работоспособности, настройки чувствительности и оценки стабильности измерительного тракта.
Цифровой манометр или вакуумметр нужен не для обнаружения места дефекта, а для подтверждения заданного состояния объекта. Он помогает убедиться, что пробный газ подан при предусмотренном давлении и что режим не изменился во время обследования. Конкретный диапазон и класс средства измерений выбирают по программе испытаний.
Контрольная течь и проверка чувствительности

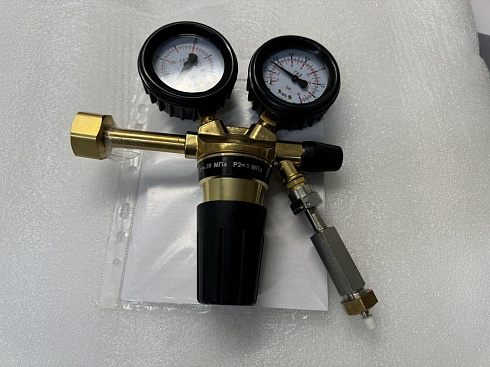

До обследования объекта необходимо получить воспроизводимый отклик на известный поток гелия. Для комплектной контрольной течи опубликован способ калибровки методом натекания по методике БГ/144К-2024, погрешность не более ±30% и температурная поправка 1% на 1 °C. Поток определяют по калибровочному графику или таблице в зависимости от давления на редукторе.
Контрольная операция подтверждает работоспособность тракта в текущей конфигурации: анализатор включен, щуп и соединения исправны, настройка позволяет зарегистрировать требуемый уровень сигнала. Она не означает автоматической пригодности всей методики. Для этого отдельно проверяют давление в изделии, состав смеси, маршрут обхода, скорость щупа, фон и критерий приемки.
| Давление на редукторе, кгс/см² | Поток гелия, м³·Па/с | Температура калибровки, °C |
|---|---|---|
| 2,0 | 8,21×10−5 | 20,3 |
| 4,0 | 2,5×10−4 | 20,7 |
| 6,0 | 5,14×10−4 | 20,8 |
| 8,0 | 8,56×10−4 | 21,0 |
| 10,0 | 1,22×10−3 | 21,0 |
| 12,0 | 1,62×10−3 | 20,9 |
Табличные значения относятся к опубликованным данным конкретной контрольной течи и приведенным температурам. При применении используют ее актуальный паспорт, учитывают температурную поправку и соблюдают установленный межкалибровочный интервал. Максимальное давление подачи для этого изделия указано как 12,0 кгс/см², присоединение к редуктору — гайка M16×1,5.
Почему проверку проводят в фактических условиях испытания
Даже исправный прибор после транспортирования, продолжительной работы или сильного предыдущего сигнала может иметь иной фон и время восстановления. На результат щупового контроля также влияют температура воздуха, влажность, движение воздуха, состояние пробоотборного наконечника, заряд аккумулятора, герметичность линии щупа и выбранные настройки. Проверка по течи БГ позволяет оценить всю рабочую цепочку одновременно: источник контрольного газа, геометрию отбора, щуп, чувствительный элемент, алгоритм обработки и индикацию.
Именно поэтому контрольный отклик получают на месте предстоящей работы, после выхода прибора на режим и до подачи решения о годности изделий. Если условия существенно изменились, прибор переносили между участками, щуп заменяли или показания стали нестабильными, проверку повторяют. Для ответственных серий полезна дополнительная проверка после завершения партии: она подтверждает, что чувствительность не была потеряна в ходе контроля.
Как воспроизвести проверку, а не случайный сигнал
Недостаточно один раз поднести щуп к выходу гелия. Для сравнимых результатов сохраняют геометрию: положение наконечника, расстояние до выхода течи, направление потока и длительность отбора. Наконечник нельзя прижимать так, чтобы перекрыть выходное отверстие или изменить течение газа. Практичным решением является простой дистанционный упор или держатель, который каждый раз устанавливает щуп одинаково.
Перед подачей контрольного потока регистрируют фон. Затем по паспорту течи выбирают давление, выдерживают режим до стабилизации и выполняют не менее нескольких последовательных предъявлений в одинаковой геометрии. Число повторов, допустимый разброс, минимальный отклик и время восстановления устанавливают в рабочей инструкции предприятия. В статье намеренно не задан универсальный процент допуска: он зависит от назначения контроля, характеристик конкретного экземпляра течи и того, используется ли «Гелитрек» как индикатор либо в составе утверждённой количественной методики.
| Этап | Действие оператора | Что фиксируется |
|---|---|---|
| Идентификация | Сверить прибор, щуп и течь БГ с журналом и актуальными документами. | Модель, заводской или инвентарный номер, номер паспорта течи, срок калибровки. |
| Условия | Измерить температуру и влажность, оценить вентиляцию и отсутствие внешнего источника гелия. | Температура, относительная влажность и описание воздушной обстановки. |
| Исходный фон | После выхода прибора на режим выдержать щуп в чистом воздухе. | Стабильное фоновое показание и выбранный режим прибора. |
| Контрольный поток | Задать давление только по таблице или графику паспорта конкретной течи БГ. | Давление, паспортный поток при данной точке и применённая температурная поправка. |
| Предъявление | Установить наконечник в воспроизводимое положение и получить устойчивый отклик. | Максимальный и установившийся сигнал, время реакции и результат повторов. |
| Восстановление | Убрать источник и дождаться возвращения сигнала к установленному уровню фона. | Время восстановления и отсутствие остаточного загрязнения щупа гелием. |
| Решение | Сопоставить наблюдения с критериями утверждённой рабочей инструкции. | «Допущен», «повторная проверка» или «не допущен», фамилия и дата. |
Оперативная проверка, калибровка и поверка: разные процедуры
Предъявление известного потока перед испытанием является оперативной проверкой работоспособности и чувствительности в текущей конфигурации. Она помогает обнаружить отказ, загрязнение щупа, рост фона, неправильную настройку или снижение отклика до начала контроля продукции. Такая проверка не заменяет периодическую калибровку эталонной течи и не заменяет поверку средства измерений, если она предусмотрена областью применения.
Фраза «прибор точно отображает поток» допустима только в пределах документированной методики, когда единицы индикации, поправки, геометрия отбора и метрологическая прослеживаемость подтверждены. В обычном поисковом режиме корректнее говорить, что прибор уверенно обнаруживает и воспроизводимо показывает отклик на заданный контрольный поток. Это разделение защищает от ложной уверенности и делает результат технически обоснованным.
Когда проверку необходимо повторить
- в начале смены или перед первой серией испытаний;
- после перевозки комплекта и перед началом выездной работы;
- после замены или очистки щупа, изменения настроек и зарядки прибора;
- после воздействия высокой концентрации гелия или длительного восстановления фона;
- при заметном изменении температуры, влажности или вентиляции на участке;
- при неожиданном отсутствии сигнала там, где ранее наблюдался устойчивый отклик;
- после завершения ответственной партии, если требуется подтвердить сохранение чувствительности на протяжении работ.
Что делать, если прибор не прошёл проверку
- Не начинать приёмочный контроль и не признавать отсутствие сигнала доказательством герметичности.
- Проверить срок действия документов течи БГ, выбранную точку давления и правильность температурной поправки.
- Проверить заряд, режим, фон, герметичность линии, чистоту наконечника и отсутствие перегиба шланга.
- Проветрить участок и выдержать прибор до восстановления после возможного насыщения гелием.
- Повторить предъявление в той же фиксированной геометрии и при неизменном давлении.
- Если критерий снова не выполнен, вывести комплект из работы и передать на диагностику или настройку.
Подготовка объекта и пробного газа
- Определить границы контроля. На схеме отмечают полости, заглушки, арматуру, точки подачи газа и все соединения, которые входят в испытательный объем.
- Задать режим. Давление, концентрацию гелия, длительность выдержки и критерий регистрации устанавливают документацией изделия или утвержденной методикой.
- Подготовить поверхность. Швы и соединения очищают и осушают; загрязнения и мокрые участки могут задерживать газ и ухудшать локализацию.
- Обеспечить безопасность. Допустимое давление определяют прочностью изделия и испытательной схемы. Персонал не должен находиться в опасной зоне.
- Учесть вентиляцию и ветер. Сильный поток воздуха рассеивает гелий у поверхности; застой и внешние источники гелия повышают фон.
- Проверить фон. До подачи пробного газа фиксируют исходный уровень, затем контролируют восстановление показаний после сильного отклика.
- Проверить комплект. Выполняют контроль по известному потоку, осматривают щуп, соединения, питание и средство контроля давления.

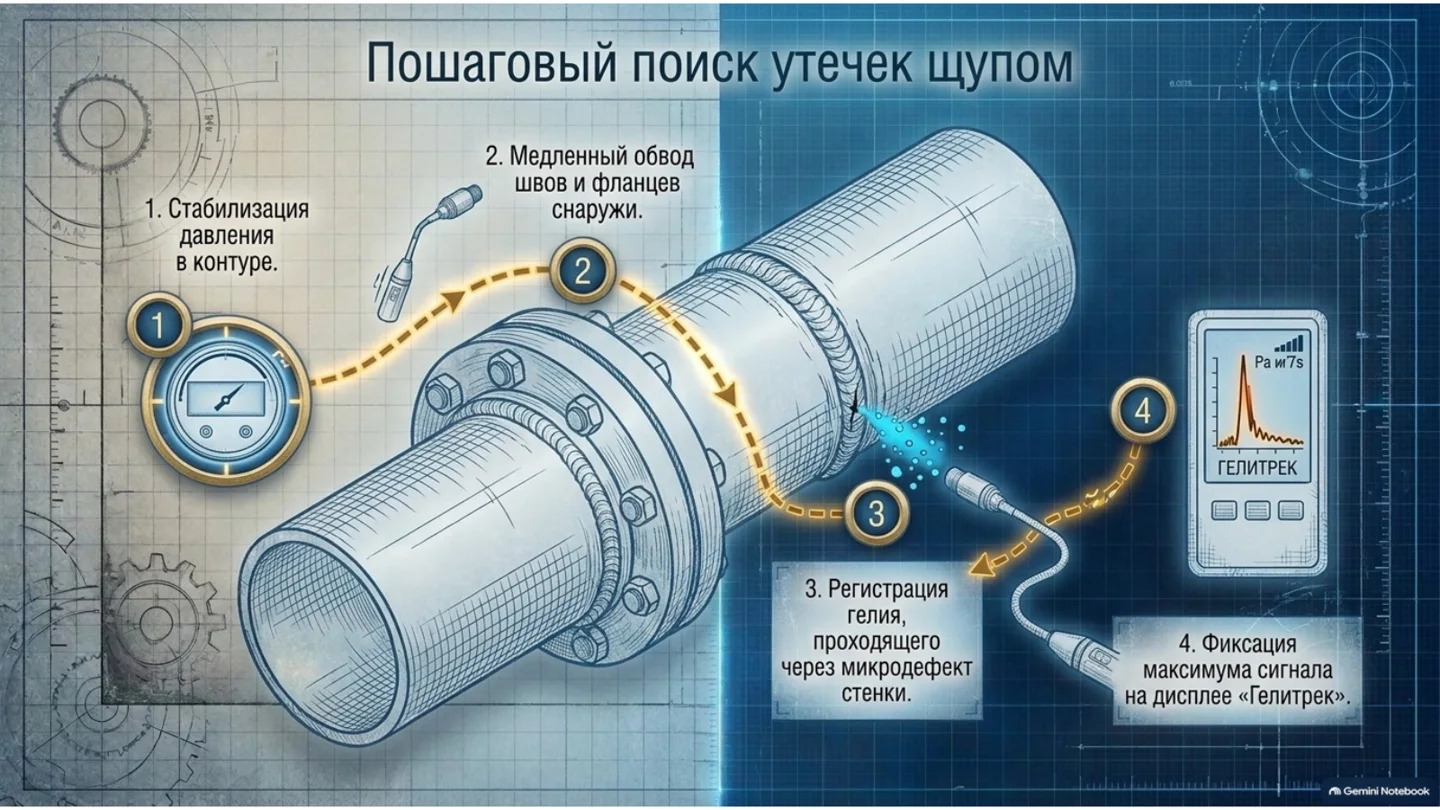

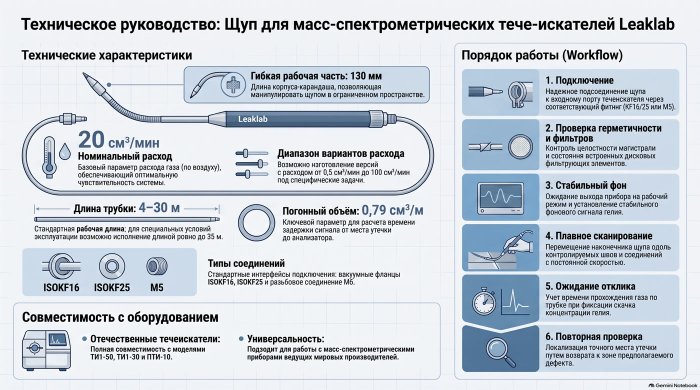

Пошаговый щуповый поиск утечки
- Составить маршрут. Разделить объект на зоны и задать порядок прохода, чтобы ни один шов или разъем не остался необследованным.
- Включить и выдержать прибор. Дождаться выхода на режим, проверить заряд, фон и единицы индикации.
- Подтвердить отклик. Поднести щуп к контрольной течи в предусмотренном положении и записать результат проверки.
- Подать пробный газ. Заполнить объект чистым гелием либо подтвержденной смесью, контролируя допустимое давление.
- Выдержать систему. Дать газу распределиться по сообщающимся полостям и убедиться в стабильности режима.
- Выполнить медленный обвод. Держать наконечник близко к поверхности, не касаясь загрязнений, и проходить соединения с постоянной скоростью.
- Локализовать максимум. При росте сигнала уменьшить участок обследования и повторить проход с разных направлений.
- Дать прибору восстановиться. После высокой концентрации дождаться возврата к фону; для прибора указано время восстановления не более 10 секунд.
- Подтвердить участок повторно. Исключить перенос гелия щупом, соседний источник и влияние воздушного потока.
- Зафиксировать результат. Отметить место на схеме или фотографии, записать режим, фон, максимальный сигнал и решение по критерию.
Как локализовать дефект без ложного срабатывания
Первый рост сигнала еще не доказывает точное положение дефекта. Гелий может перемещаться по зазору между деталями, выходить в соседней точке, задерживаться в изоляции или переноситься воздушным потоком. Поэтому оператор уменьшает область поиска, повторяет проход после восстановления фона и меняет направление движения щупа.
Полезно временно экранировать участок от ветра, но нельзя создавать оболочку, в которой гелий накапливается и маскирует реальную точку выхода. Если рядом расположено несколько соединений, их проверяют раздельно. Обнаруженное место маркируют только после повторяемого отклика при неизменном режиме объекта.
Фон, скорость щупа и другие причины ошибки
- Слишком быстрый проход. Щуп не успевает отобрать достаточное количество газа у малого дефекта.
- Большой зазор до поверхности. Гелий смешивается с воздухом до попадания в пробоотборный тракт.
- Ветер или работающая вентиляция. Поток смещает шлейф пробного газа относительно места дефекта.
- Высокий фон. Следы гелия после предыдущего прохода или внешний источник снижают контраст сигнала.
- Нестабильное давление. Изменение режима внутри изделия меняет интенсивность выхода газа.
- Непроверенный щуп. Перегиб, загрязнение или негерметичность пробоотборной линии ухудшают отклик.
- Неполный маршрут. Контроль только визуально подозрительных мест не подтверждает состояние остальных соединений.
- Перенос гелия инструментом. Загрязненный наконечник может давать сигнал вдали от исходного участка.
Что записывать в протокол контроля
Протокол должен позволять другому специалисту понять, что и в каких условиях было проверено. Одного итогового слова «герметично» недостаточно: приемка относится к конкретному критерию и режиму испытания.
- Наименование, обозначение и идентификатор изделия.
- Схема контролируемого объема и перечень обследованных зон.
- Наименование и идентификатор прибора, щупа и эталонной течи БГ.
- Пробный газ, фактическая концентрация гелия и способ подачи смеси.
- Давление в объекте, температура, относительная влажность и время стабилизации.
- Исходный фон, контрольный поток БГ, геометрия предъявления, порядок и скорость щупового прохода.
- Места отклика, максимальные показания и результаты повторной проверки.
- Критерий годности и документ, которым он установлен.
- Фотографии или схема маркировки найденных дефектов.
- Дата, исполнитель и решение по результатам контроля.
Где заканчиваются возможности щупового метода
Щуповый поиск удобен для наружной локализации и выездных работ, но результат зависит от доступа к поверхности и движения газа от дефекта к наконечнику. Скрытые под изоляцией участки, закрытые полости, очень большой фон или недостаточная концентрация пробного газа могут потребовать другой схемы.
Если задача состоит в интегральной оценке очень малых потоков, контроле вакуумного изделия или испытании методом обдува, может потребоваться вакуумный масс-спектрометрический течеискатель. Если нужно оценить удержание давления без локализации, применяют манометрический или вакуумметрический способ. Метод выбирают по требуемой чувствительности, конструкции, рабочему состоянию объекта и нормативной документации.
Краткие ответы о «Гелитрек»
Можно ли работать не на чистом гелии?
В опубликованных характеристиках указана работа с гелиево-воздушной смесью при содержании He от 5%. Конкретную концентрацию назначают в методике с учетом требуемой выявляемости и условий объекта.
Показывает ли прибор точный поток утечки?
Для щупового способа заявлена чувствительность до порядка 1×10−4 Па·м3/с в производственных условиях. Количественная оценка требует подтвержденной методики, контрольной течи и воспроизводимой геометрии отбора.
Зачем нужен манометр, если есть анализатор гелия?
Манометр контролирует давление пробного газа и устойчивость режима, а анализатор локализует выход гелия. Эти измерения решают разные задачи.
Можно ли начать работу сразу после включения?
Для «Гелитрек» указано время выхода на режим 30 секунд. После готовности необходимо проверить фон и отклик по контрольной течи.
Достаточно ли просто прислонить течь БГ к щупу?
Выход течи подносят к щупу в положении, установленном рабочей инструкцией. Важно не перекрыть выход и каждый раз сохранять одинаковые расстояние, ориентацию и время отбора. Иначе изменение сигнала может быть вызвано геометрией, а не состоянием прибора.
Заменяет ли ежедневная проверка калибровку?
Нет. Она подтверждает работоспособность комплекта в текущих условиях, но не заменяет установленную калибровку течи, поверку прибора и оценку всей методики испытаний.
Подходит ли прибор для работы на улице?
Указан диапазон рабочих температур от −20 до +45 °C. Ветер, осадки, фон и безопасность испытательной зоны все равно должны быть учтены в методике.
