Щуп превращает гелиевый масс-спектрометрический течеискатель из средства общей оценки в инструмент локализации негерметичности. Но результат зависит от всего пробоотборного тракта: расхода газа, длины трубки, внутреннего объёма, чистоты фильтров, стабильности фона и последовательности движения оператора. Разбираем, как подготовить щуп и провести воспроизводимое обследование соединений.
Щуп работает как часть измерительного тракта
При щуповом способе испытываемый объект заполняют контрольным газом или газовой смесью по утверждённой методике, а пробоотборную часть течеискателя перемещают вдоль наружных соединений. Газ, вышедший через дефект, попадает в наконечник, проходит через фильтры, ограничитель расхода и трубчатую линию, после чего достигает анализатора течеискателя.
Поэтому щуп нельзя оценивать только по форме наконечника. Он образует транспортный канал между проверяемой точкой и прибором. Изменение длины линии, расхода, состояния фильтров или герметичности присоединения меняет динамику отклика. Сравнивать результаты разных конфигураций допустимо только после подтверждения, что измерительный тракт и режим работы эквивалентны.
Конструкция и подтверждённые варианты исполнения

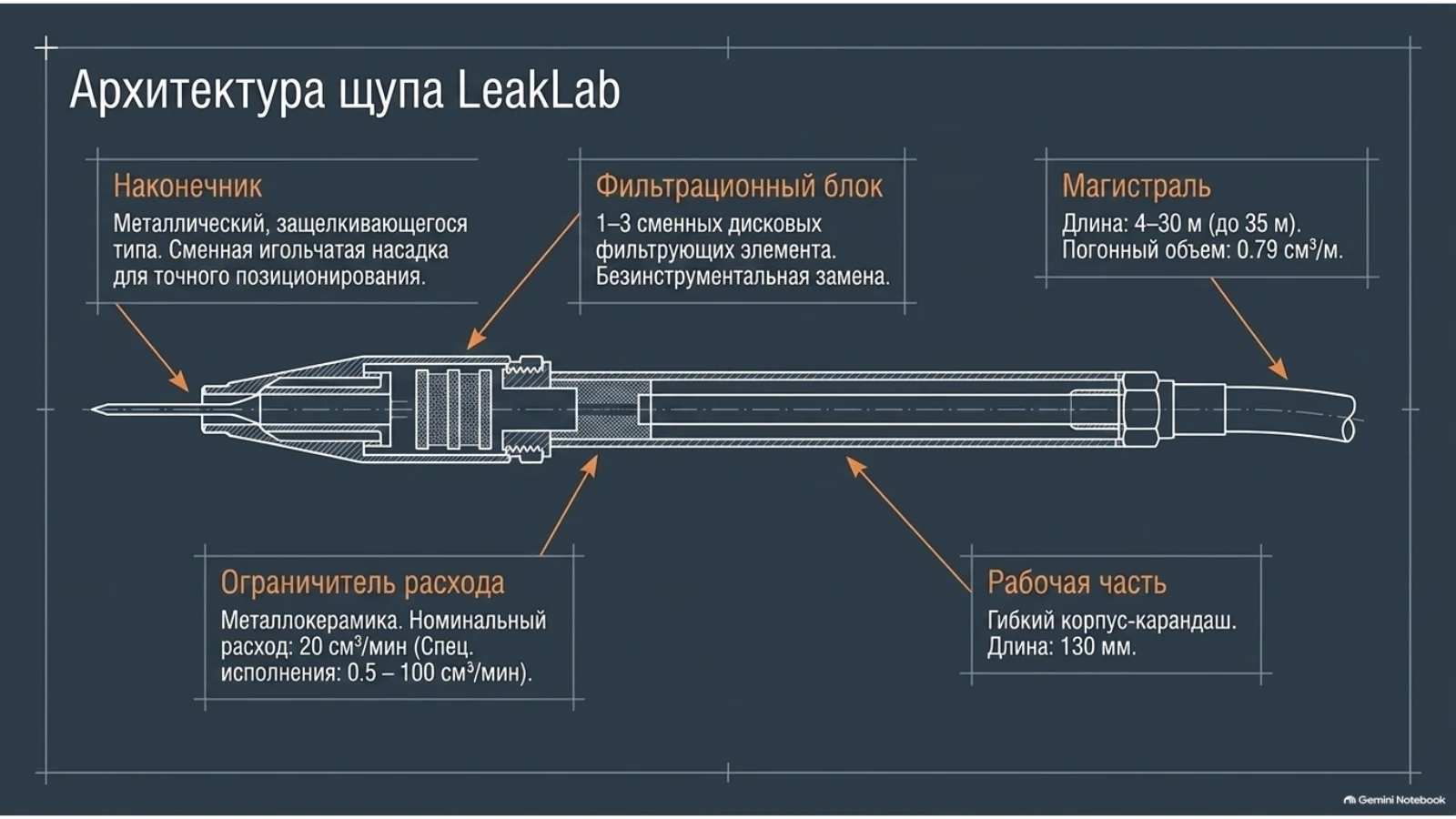

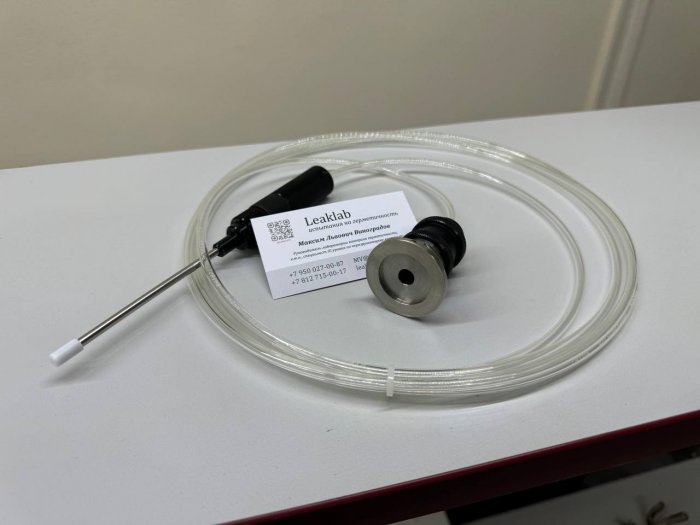

Рабочая часть выполнена в виде гибкого корпуса-карандаша с металлическим наконечником защёлкивающегося типа. Сменная игольчатая насадка помогает подвести пробоотбор к узкому зазору или труднодоступному соединению. В наконечнике размещаются сменные фильтрующие элементы, а металлокерамический ограничитель поддерживает заданный поток газа через тракт.
Фильтры защищают линию от частиц и засорения. Для сильно загрязнённых условий конструкция допускает установку до трёх дисковых элементов. Их замена не требует специального инструмента, однако после обслуживания необходимо снова проверить фон, проходимость и отклик системы.

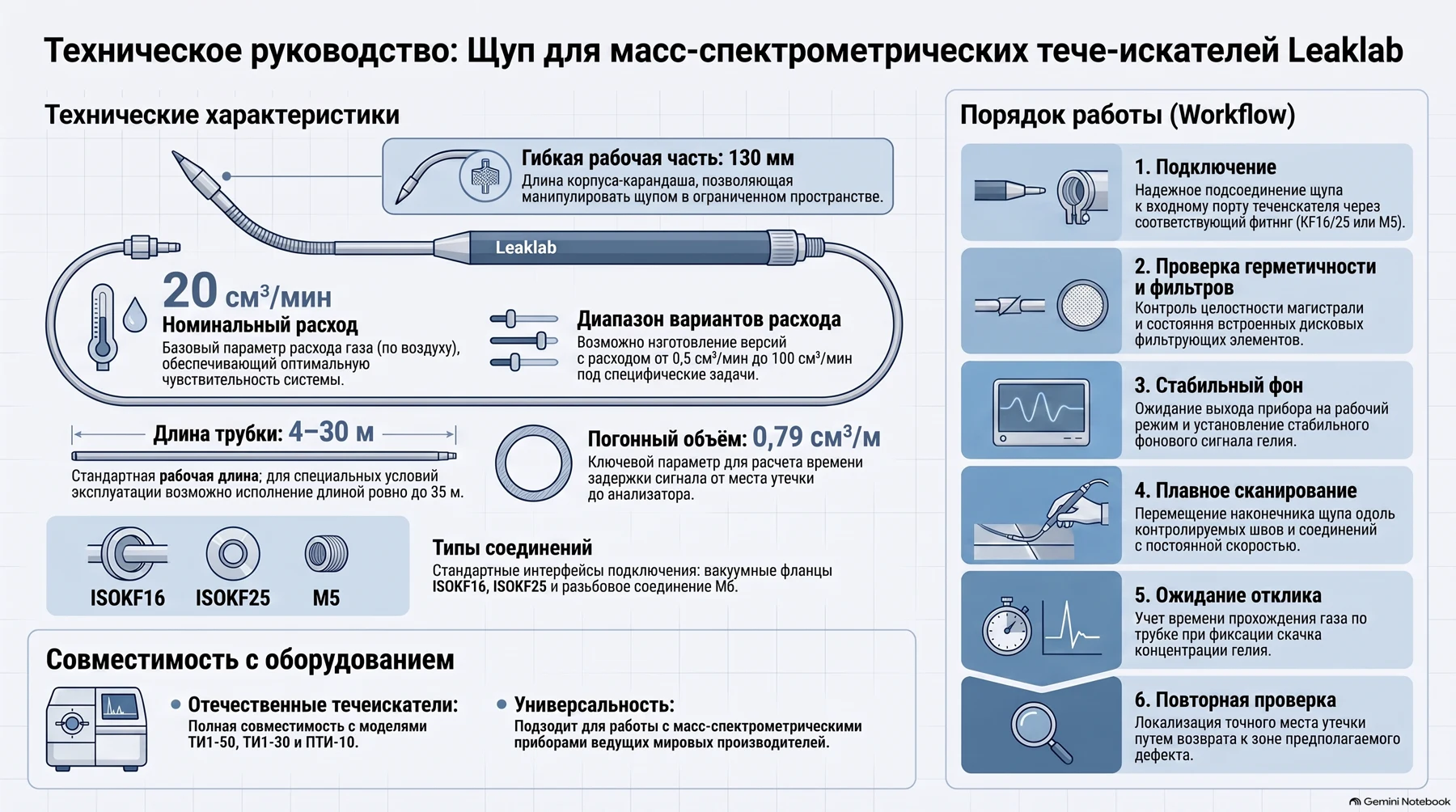

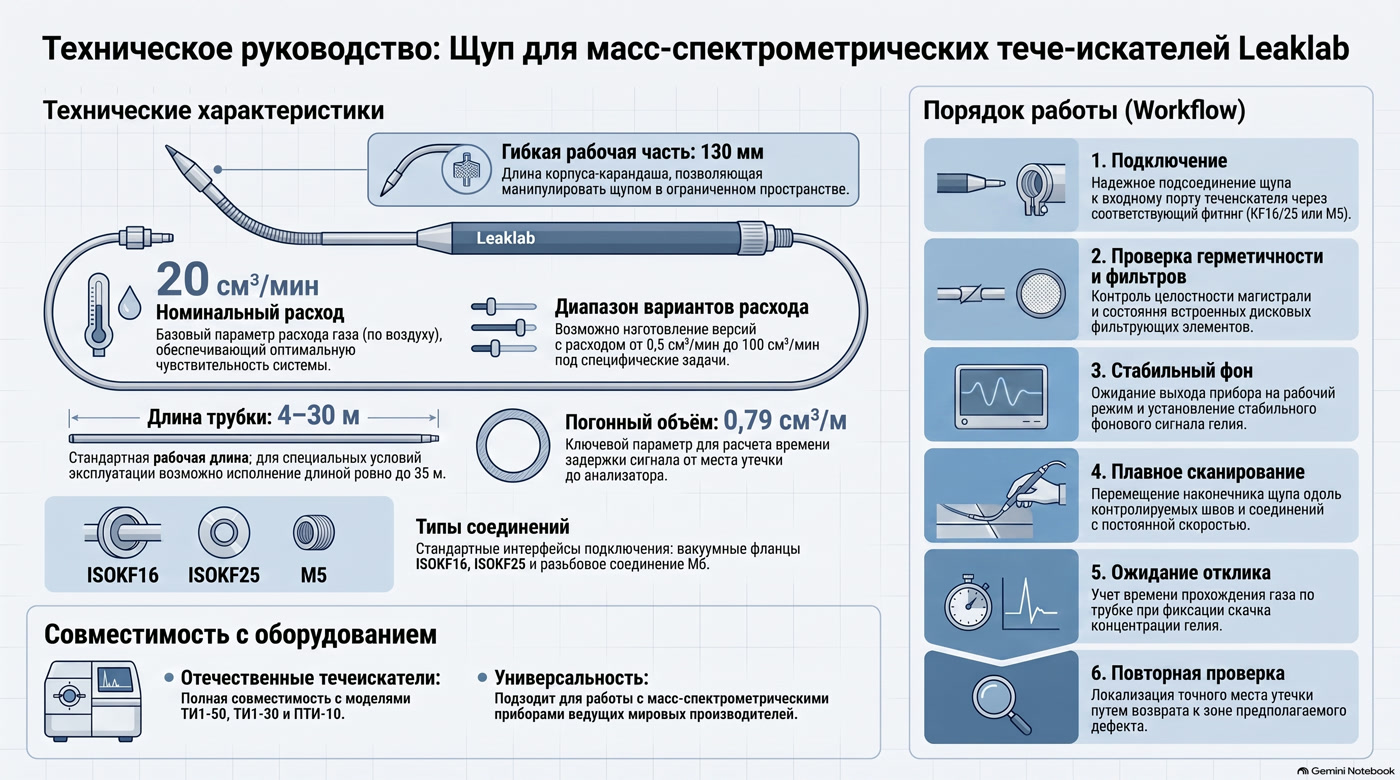

| Параметр | Подтверждённое значение | Инженерное значение параметра |
|---|---|---|
| Номинальный расход по воздуху | 20 см³/мин | Определяет режим пробоотбора при штатном исполнении. |
| Варианты расхода | до 100 см³/мин или от 0,5 см³/мин | Подбираются под конкретную задачу; применимость подтверждают с выбранным течеискателем. |
| Длина трубчатой части | 4–30 м; нестандартное исполнение до 35 м | Влияет на размещение оператора, внутренний объём линии и динамику отклика. |
| Присоединение | ISOKF16, ISOKF25, резьбовое M5 | Тип подключения согласуют с входом и адаптером конкретного течеискателя. |
| Гибкая рабочая часть | 130 мм | Позволяет подводить наконечник к соединениям сложной геометрии. |
| Погонный объём трубчатой части | 0,79 см³/м | Учитывается при оценке транспортной задержки и выборе маршрута контроля. |
Почему длина и внутренний объём влияют на отклик
После попадания контрольного газа в наконечник проба должна пройти по трубчатой части до анализатора. Чем больше суммарный внутренний объём и чем сложнее путь, тем заметнее транспортная составляющая времени отклика. Именно поэтому производитель указывает погонный объём, а не только общую длину линии.
Длинный щуп удобен на крупном объекте, когда оператору нужно обследовать удалённые соединения без перестановки прибора. Но увеличение длины нельзя воспринимать как нейтральное изменение. Перед работой необходимо определить фактическую задержку для собранной конфигурации и подобрать скорость перемещения так, чтобы сигнал можно было связать с конкретной точкой маршрута.
Слишком быстрое движение создаёт риск пропустить локальный максимум или отнести его к соседнему соединению. Чрезмерно медленное движение, напротив, увеличивает длительность контроля и влияние изменяющегося фонового содержания газа. Рабочий темп фиксируют в методике после пробных проходов по контрольному участку.
Порядок подготовки и обследования объекта
- Зафиксировать конфигурацию. Записать тип щупа, длину трубчатой части, расход, присоединение, насадку и количество фильтров. Эти данные позволяют воспроизвести условия при повторном контроле.
- Проверить механическое соединение. Убедиться, что фитинг установлен без перекоса, линия не пережата, наконечник не повреждён, а фильтры собраны в правильной последовательности.
- Подготовить течеискатель. Дождаться штатного режима прибора и подтвердить стабильность фонового сигнала с подключённым щупом. Если фон дрейфует, поиск начинать рано.
- Проверить отклик тракта. Использовать предусмотренную методикой контрольную подачу газа или контрольный объект, чтобы определить задержку и убедиться в проходимости линии.
- Разметить маршрут. Разделить объект на участки и определить последовательность обхода. Двигаться от одного соединения к следующему без случайных возвратов.
- Обследовать соединения. Подводить наконечник на одинаковое расстояние и вести его с подтверждённой скоростью. После перехода к новой точке учитывать установленное время отклика.
- Подтвердить индикацию. При росте сигнала вернуться к участку после восстановления фона и выполнить повторный проход. Единичный всплеск без повторяемости не является достаточным основанием для локализации.
- Зафиксировать результат. Записать участок, конфигурацию щупа, последовательность проходов, реакцию прибора и действия после обнаружения подозрительной зоны.
Работа в труднодоступных и загрязнённых местах
Гибкая рабочая часть и сменная игольчатая насадка предназначены для соединений, к которым нельзя подвести крупный стандартный пробоотборник. Перед применением иглы нужно убедиться, что её проходное сечение свободно, защитный колпачок снят, а сама насадка не касается загрязнённой поверхности.
В узком пространстве особенно важно контролировать положение наконечника. Касание стенки, попадание масла, пыли или конденсата может изменить расход и загрязнить фильтры. Если наконечник пришлось извлечь из загрязнённой зоны, сначала осматривают рабочую часть и только затем продолжают маршрут.
Несколько фильтров повышают защиту тракта, но их состояние всё равно необходимо проверять. Загрязнение обычно проявляется как изменение отклика, нестабильность фона или потеря ожидаемой реакции. Продолжать контроль при сомнительной проходимости нельзя: сначала обслуживают щуп и повторяют проверку тракта.
Типичные ошибки оператора
- Начало поиска при нестабильном фоне. Дрейф прибора и остаточный контрольный газ маскируют слабую локальную реакцию.
- Неучтённая задержка длинной линии. Максимум сигнала ошибочно относят к соединению, которое оператор проверяет уже после фактической точки поступления газа.
- Слишком быстрое перемещение. Пробоотборник проходит участок раньше, чем изменение достигает анализатора.
- Разное расстояние до поверхности. Изменяется разбавление пробы окружающим воздухом, и соседние точки становятся несопоставимыми.
- Пережатая или загрязнённая трубка. Расход через щуп отклоняется от ожидаемого режима.
- Игнорирование фильтров. Засорение ухудшает проходимость, а повреждённый элемент перестаёт защищать течеискатель.
- Единичный проход без подтверждения. Случайный выброс газа или движение воздушного потока принимают за устойчивую негерметичность.
- Подмена локализации измерением потока течи. Щуп указывает подозрительную область; количественный результат требует подтверждённой измерительной процедуры.
Как выбрать исполнение щупа под задачу
Подбор начинают с геометрии объекта и расстояния от течеискателя до зоны контроля. Затем определяют допустимый внутренний объём линии, требуемую динамику отклика, состояние среды и тип присоединения. Максимальная длина удобна не всегда: если объект компактен, лишний объём усложняет привязку сигнала к точке.
Для загрязнённых зон важны сменные фильтры и возможность быстро обслужить наконечник. Для узких каналов выбирают игольчатую насадку. Вариант расхода согласуют не изолированно, а вместе с режимом течеискателя, методикой подачи контрольного газа и требуемой локализацией.
Чек-лист перед началом смены
- Осмотреть трубку, рабочую часть, иглу, защитный колпачок и фитинг.
- Проверить состояние и правильность установки фильтров.
- Убедиться, что линия не пережата и не натянута.
- Подтвердить соответствие присоединения входу течеискателя.
- Дождаться стабильного фонового сигнала с подключённым щупом.
- Проверить отклик тракта способом, предусмотренным методикой.
- Зафиксировать задержку и рабочую скорость движения.
- Разметить маршрут обследования и порядок повторного подтверждения.
- Подготовить запасные фильтры и чистую рабочую насадку.
Краткие ответы
Можно ли использовать один щуп с разными течеискателями?
Только после проверки присоединения, допустимого расхода и режима конкретного прибора. Наличие подходящего фитинга само по себе не подтверждает эквивалентность измерительного тракта.
Почему сигнал появляется не сразу?
Пробе требуется время, чтобы пройти от наконечника по трубчатой части до анализатора. Задержка зависит от собранной конфигурации, поэтому её определяют перед обследованием объекта.
Когда нужно менять фильтры?
При видимом загрязнении, повреждении, изменении проходимости или нестабильном отклике. После замены повторно проверяют фон и реакцию всего тракта.
Щуп сразу показывает величину течи?
Основная задача щупа — локализация зоны поступления контрольного газа. Количественная оценка требует подтверждённой методики, калибровки и учёта условий пробоотбора.
