CBVAC DM1 преобразует прогиб нагреваемой мембраны в сигнал 0–10 В и рассчитан на быстрое газонезависимое измерение абсолютного давления. Выбираются отдельные шкала, температура подогрева и присоединение; их нельзя объединять в один универсальный вариант.
Подтвержденные характеристики и границы интерпретации
Ниже приведены значения, отобранные для рассматриваемого исполнения. Они не должны автоматически переноситься на соседние модели, другую комплектацию или реальную установку без проверки паспорта, схемы и условий процесса.

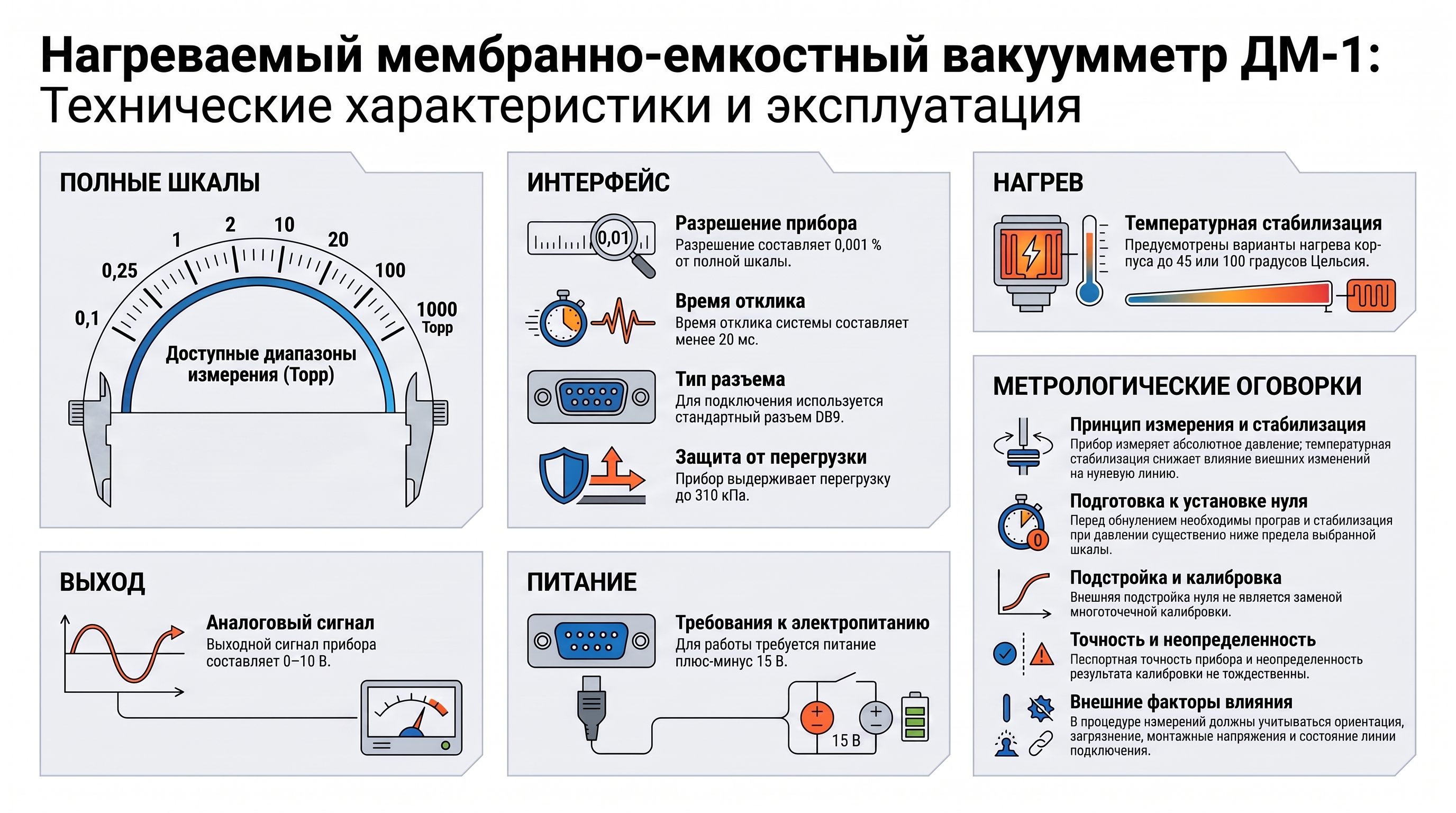

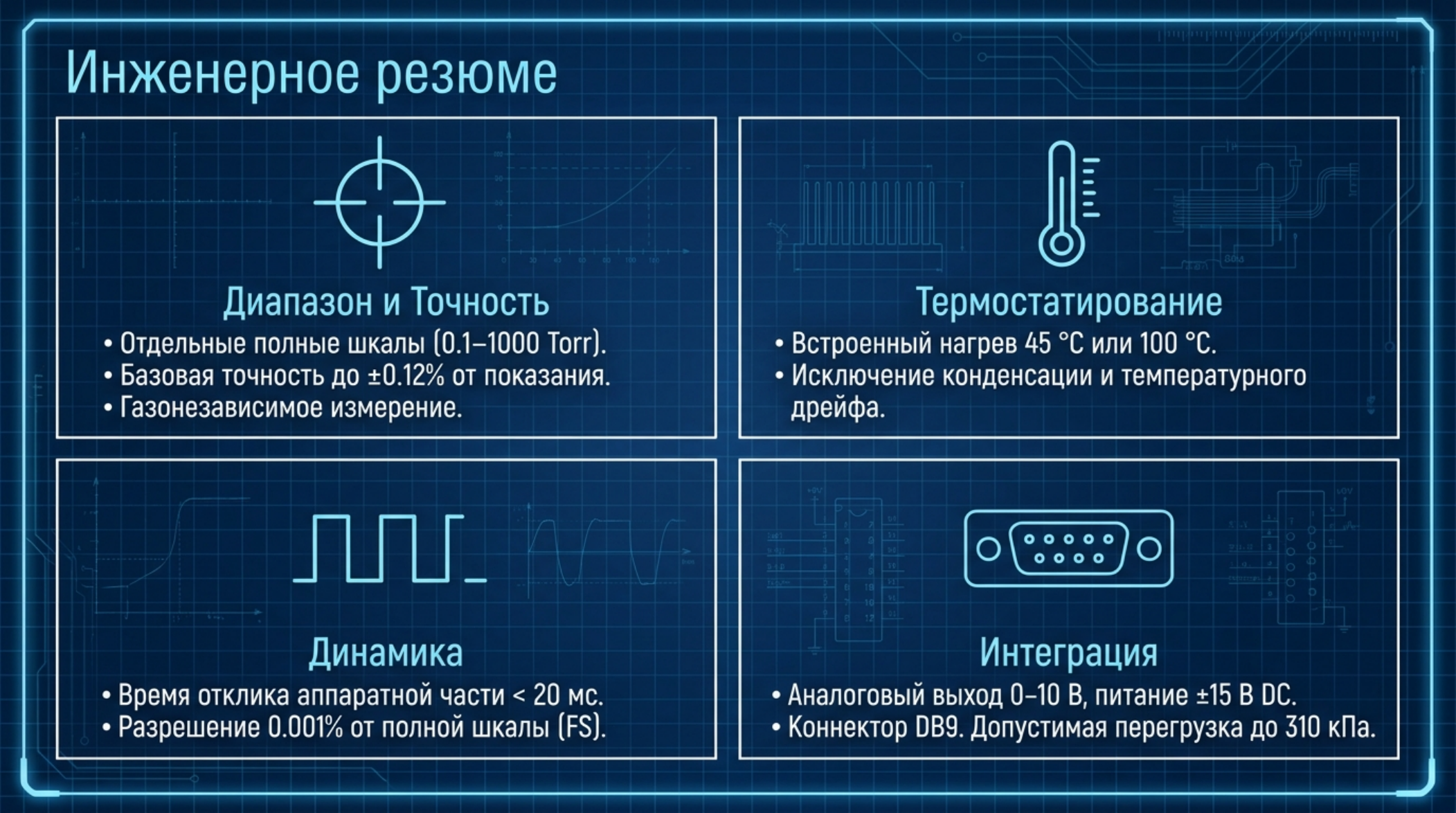

| Параметр | Подтвержденное значение или условие |
|---|---|

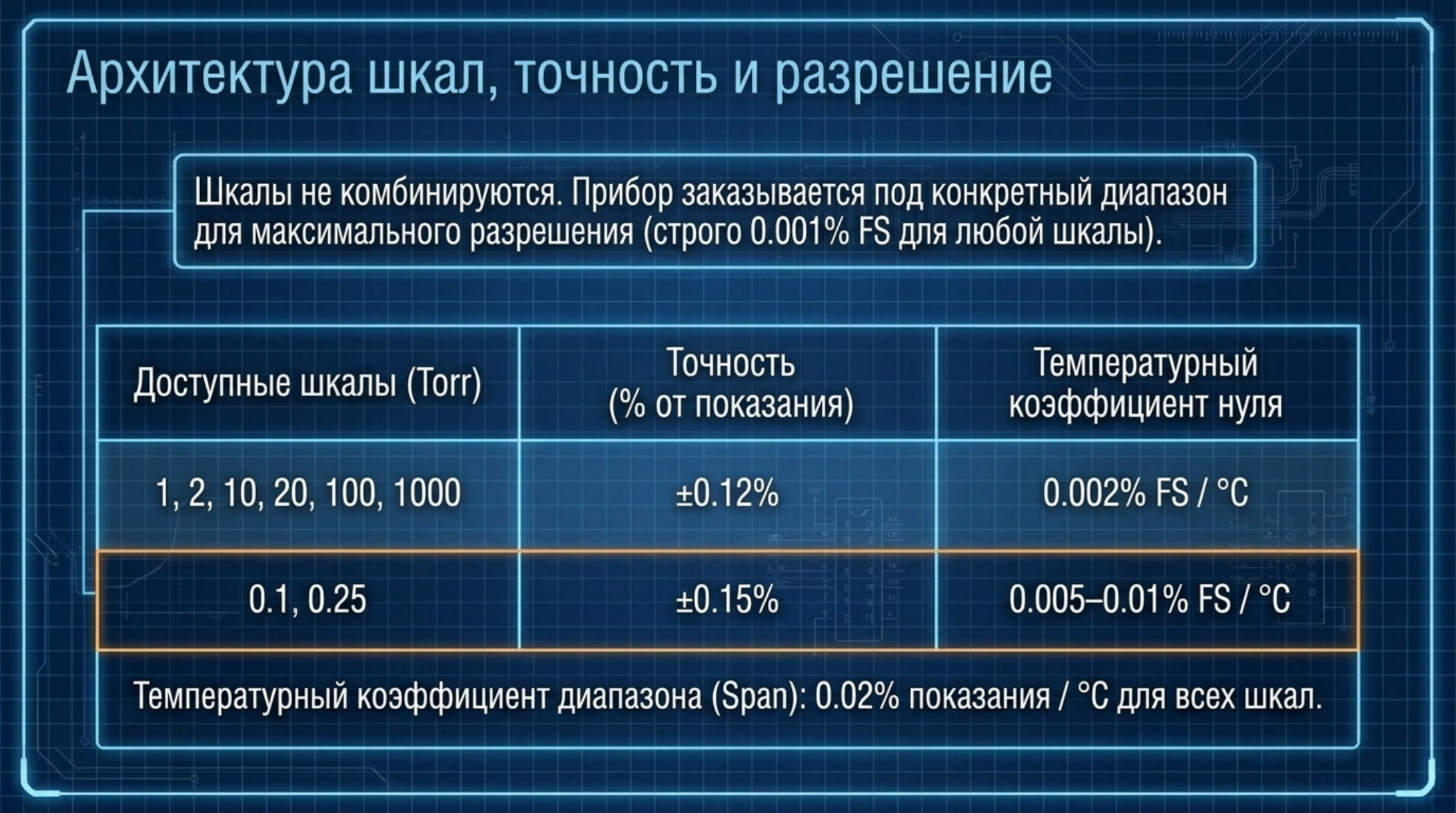

| Полные шкалы | 0,1; 0,25; 1; 2; 10; 20; 100; 1000 Torr |
| Точность 1–1000 Torr | ±0,12% показания |
| Точность 0,1/0,25 Torr | ±0,15% показания |
| Разрешение | 0,001% FS |
| Отклик | менее 20 мс |
| Подогрев | 45 или 100 °C |
| Выход / питание | 0–10 В / ±15 В DC |
| Перегрузка | 310 кПа |
| Прогрев | 2 ч от 1 Torr; 4 ч ниже 1 Torr |
Физический принцип
Разность давлений прогибает тонкую мембрану, а изменение зазора меняет емкость. Поскольку измерительный эффект механический, он почти не зависит от молекулярной массы газа.
Нагрев поддерживает воспроизводимую температуру корпуса и мембраны. При этом тепловая транспирация способна создавать разность между давлением у теплого датчика и в более холодной камере.
Быстрый электрический отклик менее 20 мс не гарантирует столь же быстрое изменение давления в датчике. Динамику ограничивают объем и проводимость соединительной линии.
Формула показывает направление инженерного анализа, но не заменяет паспортную модель и эксперимент. В реальной установке учитываются переходные процессы, газовый состав, температурные поля, загрязнение и геометрия соединений.
От прибора к работающей системе
Ноль устанавливают после полного прогрева и при давлении существенно ниже полезного нижнего предела выбранной шкалы. Внешняя подстройка удобна при интеграции, но не проверяет чувствительность.
Для многоточечной калибровки давление сравнивают с опорным средством по нескольким точкам вверх и вниз. Это позволяет увидеть нелинейность, гистерезис и дрейф.
Чувствительные поверхности выполнены из коррозионностойкого никелевого сплава, однако совместимость с конкретной химией и метод очистки должны подтверждаться документацией исполнения.
Сравнение инженерных подходов
| Подход | Физика и ограничения | Рациональная область |
|---|---|---|
| DM1 45 °C | меньшая мощность подогрева | стабильные чистые процессы при подходящей точке росы |
| DM1 100 °C | более высокая температура датчика | снижение адсорбции для совместимых процессов |
| Ненагреваемый датчик | быстрый тепловой обмен с окружающей средой | менее требовательные задачи с контролируемой температурой |
Сравнение не устанавливает безусловного превосходства одной технологии. Правильный выбор зависит от измеряемого параметра, состава газа, требуемой чистоты, динамики процесса, стоимости владения и возможности обслуживания.
Практический алгоритм внедрения
- Выбрать полную шкалу по основной рабочей области, а не только по максимуму.
- Проверить температуру, среду, присоединение и допустимую перегрузку.
- Смонтировать короткую линию и обеспечить питание ±15 В.
- Выдержать 2 или 4 часа в зависимости от шкалы.
- Установить ноль и подтвердить характеристики многоточечным сравнением.
На этапе технического задания полезно заранее определить измеримые критерии приемки. Это может быть кривая откачки, стабильность показаний, отклик на контрольный газ, равномерность температуры, скорость удаления влаги или повторяемость цикла. Критерий должен быть связан с задачей изделия, а не только с одним красивым каталожным числом.

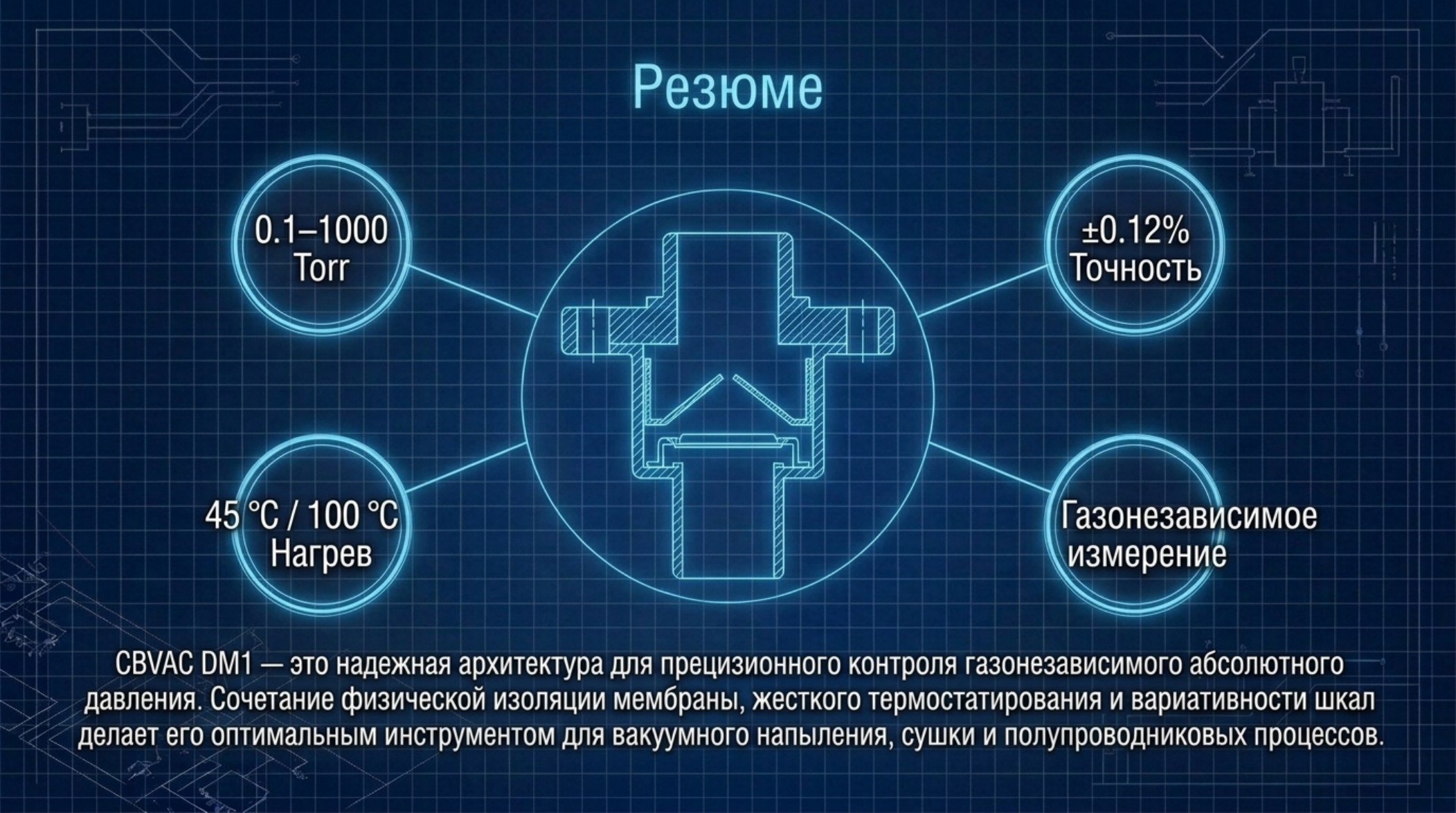

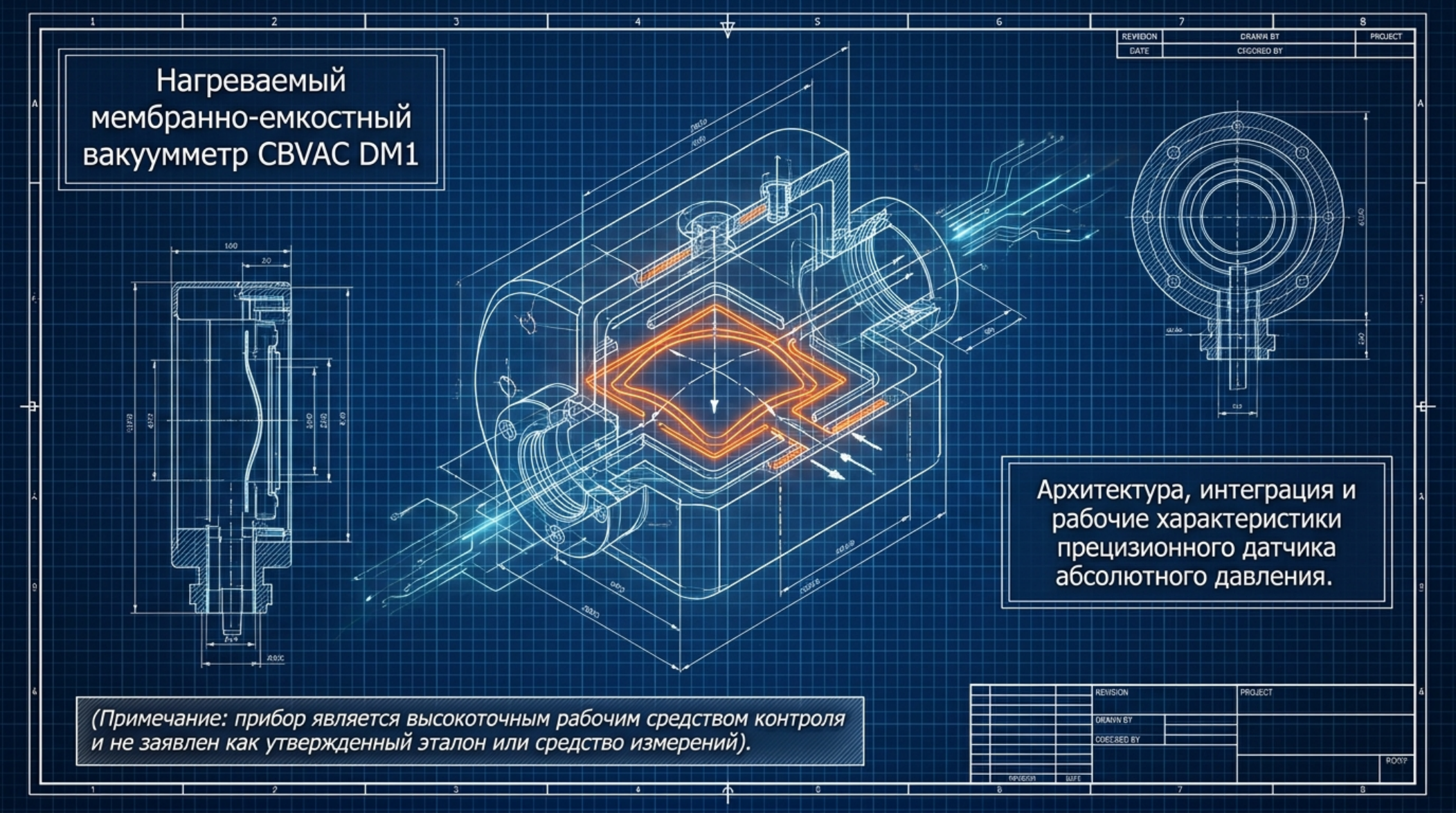

Иллюстрированный технический разбор
Научный и патентный ландшафт

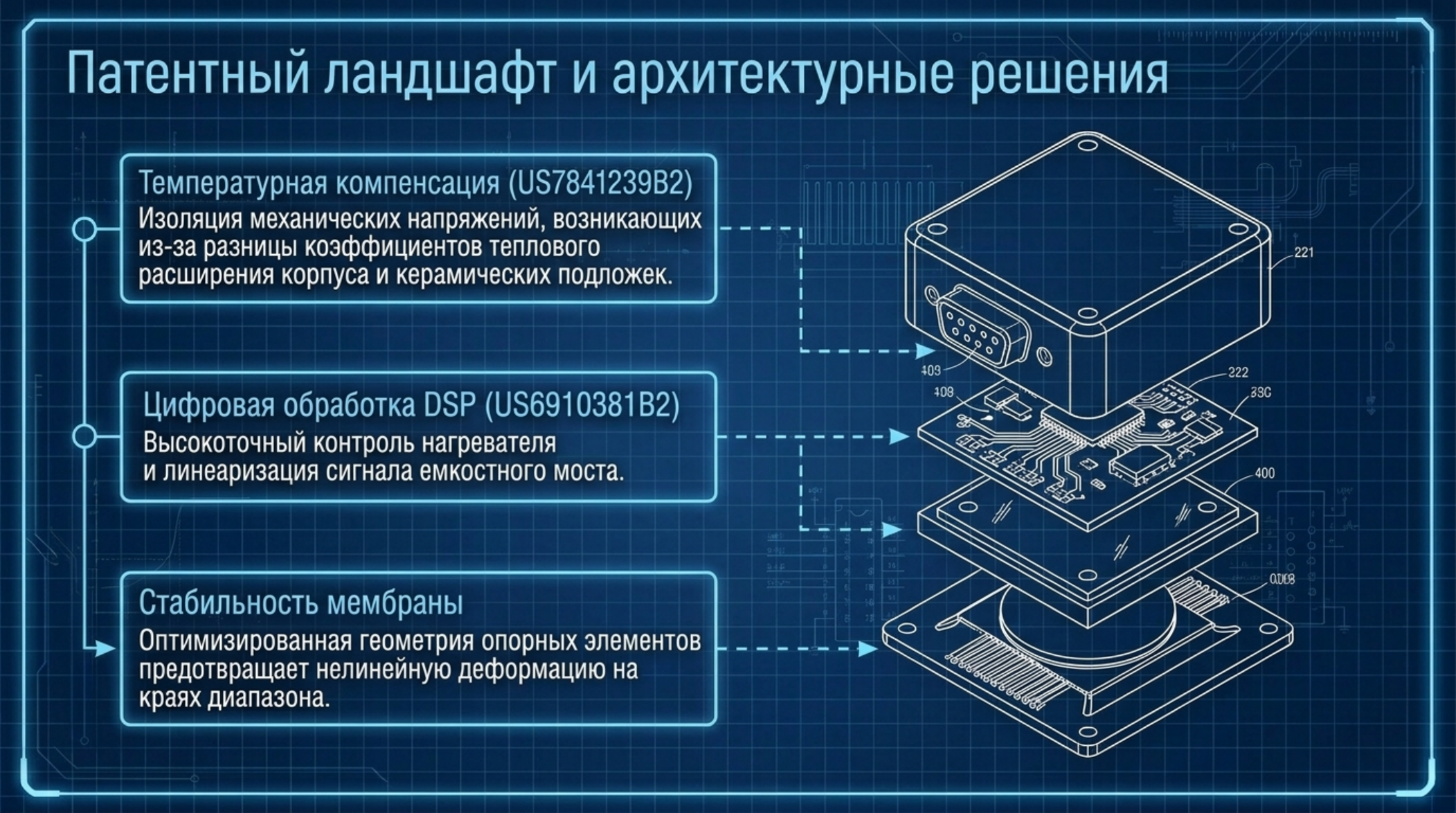

Патентные публикации показывают направления развития отрасли: конструкцию чувствительных элементов, вакуумные схемы, термокомпенсацию, управление и защиту. Они используются здесь как уровень техники. Перечень не является заключением о патентной чистоте, правах или реализации всех решений в рассматриваемом изделии.
| Публикация | Направление разработки |
|---|---|
| US7841239B2 | компенсация температуры и внешних условий |
| US6910381B2 | цифровой CDG и обработка сигнала |
| CN116818181A | емкостной пленочный вакуумметр |
| CN114459670B | параллельная мембранная схема |
Видео, аудио и подробная презентация
Видеообзор на русском языке
Аудиоразбор: физика, применение и ограничения
Открыть подробную презентацию в PDF
Литература и технические источники
Список приведен без внешних активных ссылок. Для численных характеристик изделия приоритет имеют его техническая документация и карточка конкретной модели; научные и патентные материалы объясняют физику и уровень техники.
- NIST. Pressure and Vacuum Measurements.
- NIST. Calibration and Uncertainty Analysis for Capacitance Diaphragm Gauges.
- Технические данные CBVAC DM1 для конкретных шкал.
- US7841239B2. Capacitance diaphragm gauge with environmental compensation.
Вопросы и ответы
Можно ли выбрать оборудование только по одному предельному параметру?
Нет. Рабочий результат определяется всей системой: газовой нагрузкой, проводимостью, температурой, режимом процесса, подключенной арматурой и средствами измерений.
Почему патентная публикация не является паспортом изделия?
Патент описывает техническую идею и границы правовой охраны. Он не подтверждает, что конкретная серийная модель использует все показанные решения или имеет заявленные в патенте параметры.
Что нужно передать инженерам для подбора?
Полезны схема установки, рабочие газы, диапазон давления, температура, длительность цикла, требования к чистоте, интерфейсам, монтажу и приемочным испытаниям.
