Шиберный затвор в большой вакуумной магистрали должен не просто перекрывать поток. Он обязан сохранять геометрию уплотняющей пары, выдерживать перепад давления, не вносить недопустимое газовыделение и обеспечивать предсказуемое положение при ручном, пневматическом или электрическом управлении. В статье разобраны затворы CBVAC DN320-DN500 и практический путь от исходных данных до приемки узла в составе установки.
Семейство больших шиберных затворов

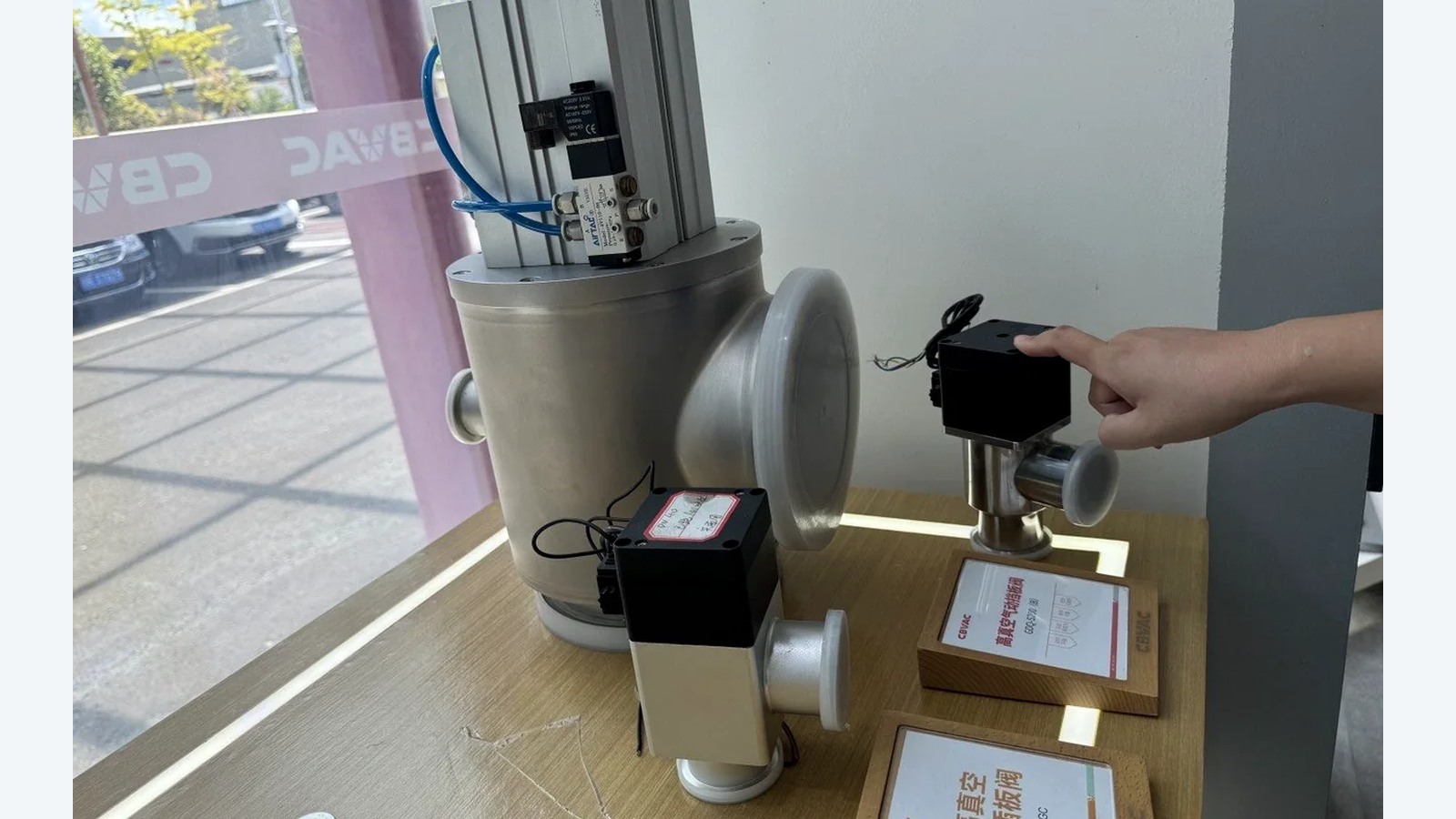

В исходных материалах показаны затворы нескольких габаритов и типов привода. Их общая задача - изолировать камеру или участок магистрали при минимальном влиянии на проводимость в открытом положении. Для больших условных проходов особенно важны жесткость корпуса, равномерность прижима уплотнения и отсутствие внешней нагрузки от трубопровода.
Граница применимости
Численные параметры ниже относятся к сериям CC, CCQ и CCD DN320-DN500 из указанного руководства. Термин UHV является обозначением семейства производителя; фактический рабочий диапазон конкретного кода, материал уплотнения и возможность прогрева подтверждаются паспортом заказа.

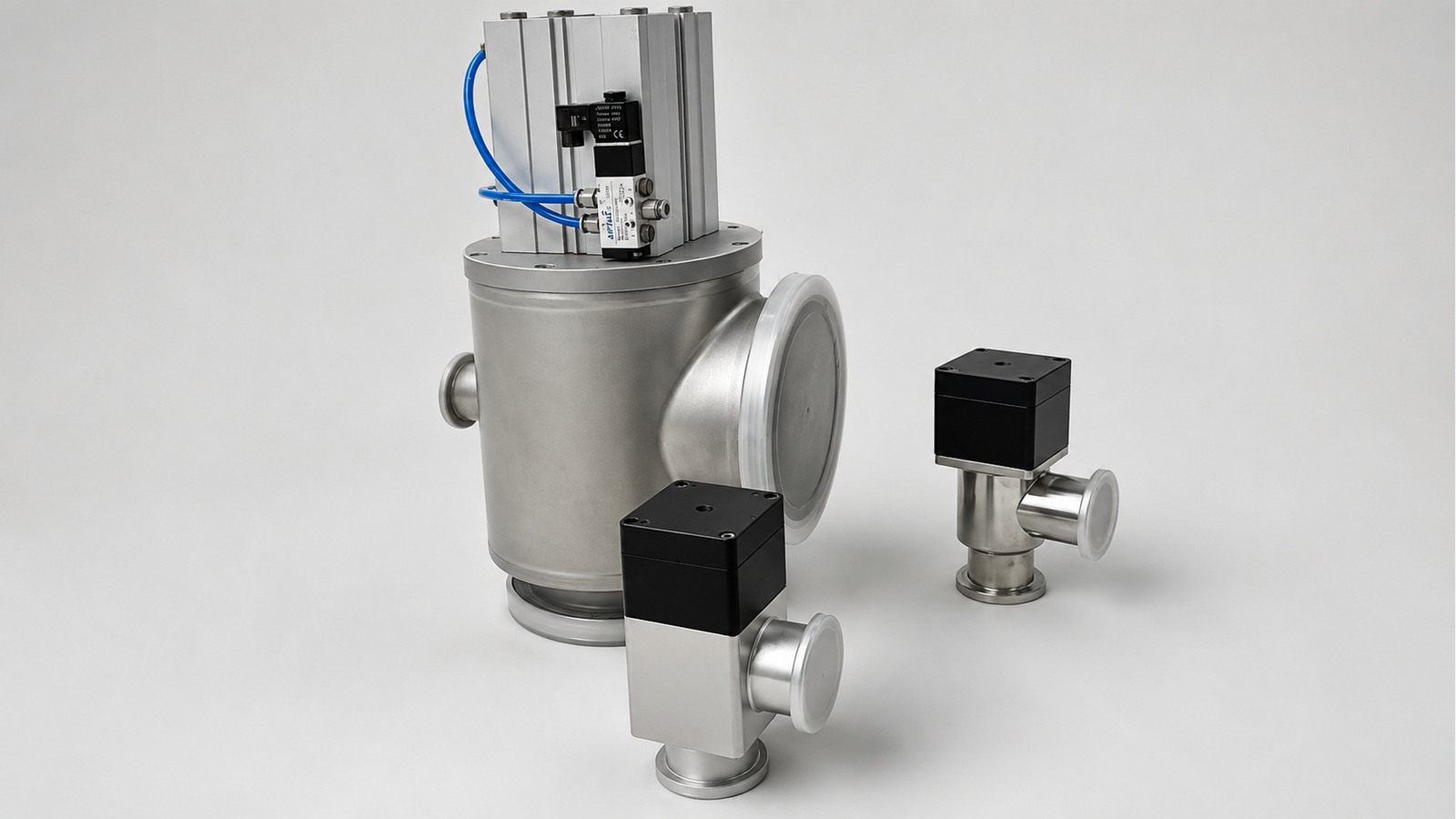

Исходная фотография семейства CBVAC. Видимые исполнительные механизмы относятся к разным вариантам комплектации.
Кинематика перемещения и прижима
Рабочая пластина затвора сначала перемещается параллельно проходному сечению, а в конце хода прижимается к седлу. Такое разделение движений уменьшает трение уплотнения во время основного перемещения и позволяет создать высокое контактное усилие только в зоне закрытия. Роликовая направляющая и многорычажный механизм распределяют усилие по большой окружности.
Сильфон отделяет подвижный шток от атмосферы и превращает динамическое наружное соединение в набор сварных и статических вакуумных границ. Это снижает вероятность проникновения воздуха вдоль штока, но вводит ресурсный элемент: сильфон испытывает циклическую деформацию, поэтому число циклов, ход, перекос и температурный режим должны учитываться в программе обслуживания.
При интегральной проверке изолированного объема поток натекания оценивают по росту давления. Для локальной проверки уплотнения применяют трассерный газ и течеискатель. Метод, объем, температура, фоновое газовыделение и единицы измерения фиксируются в протоколе.
Подтвержденные технические характеристики
| Параметр | Значение | Инженерное значение |
|---|---|---|
| Серии и привод | CC - ручной; CCQ - пневматический; CCD - электрический | выбор скорости, инфраструктуры и логики управления |
| Номинальный диаметр | DN320 и DN400; DN500 для отдельных CCQ/CCD | проверяется по полному коду и присоединительным размерам |
| Рабочий диапазон | 1,3×10⁻⁶-1,2×10⁵ Па | границы давления для указанного семейства |
| Допустимая скорость утечки | 1,3×10⁻⁷ Па·л/с | критерий приемки должен содержать метод и единицу |
| Перепад при открывании | до 3000 Па; направление по руководству | защищает пластину, привод и уплотнение от перегрузки |
| Прогрев корпуса | закрыт ≤120 °C; открыт ≤150 °C | состояние затвора влияет на допустимую температуру |
| Время хода CCQ | ≤10 с | учитывается в автоматическом цикле |
| Время хода CCD | ≤60 с | электропривод не следует оценивать по времени пневмопривода |
| Пневмопитание CCQ | 0,5-0,7 МПа | давление и качество воздуха задаются проектом |
| Электропитание | 220 В ±10 % для приводов по руководству | уточняются схема, концевики и аварийное состояние |
| Газовая среда | воздух и некоррозионные газы | агрессивные среды требуют отдельного согласования |
| Окружающая температура | 5-40 °C | условия шкафа и помещения входят в проект |
| Фланцы | CF, LF, GB-LP или ISO-F в зависимости от исполнения | смешивать стандарты без переходной секции нельзя |
| Корпус и шток | нержавеющий сварной корпус; сильфонное уплотнение штока | важны чистота, сварные швы и ресурс сильфона |
Значения относятся к указанным сериям и редакциям исходных материалов. Комплектация, присоединения, допустимая среда и метрологическое исполнение фиксируются в спецификации конкретного заказа.

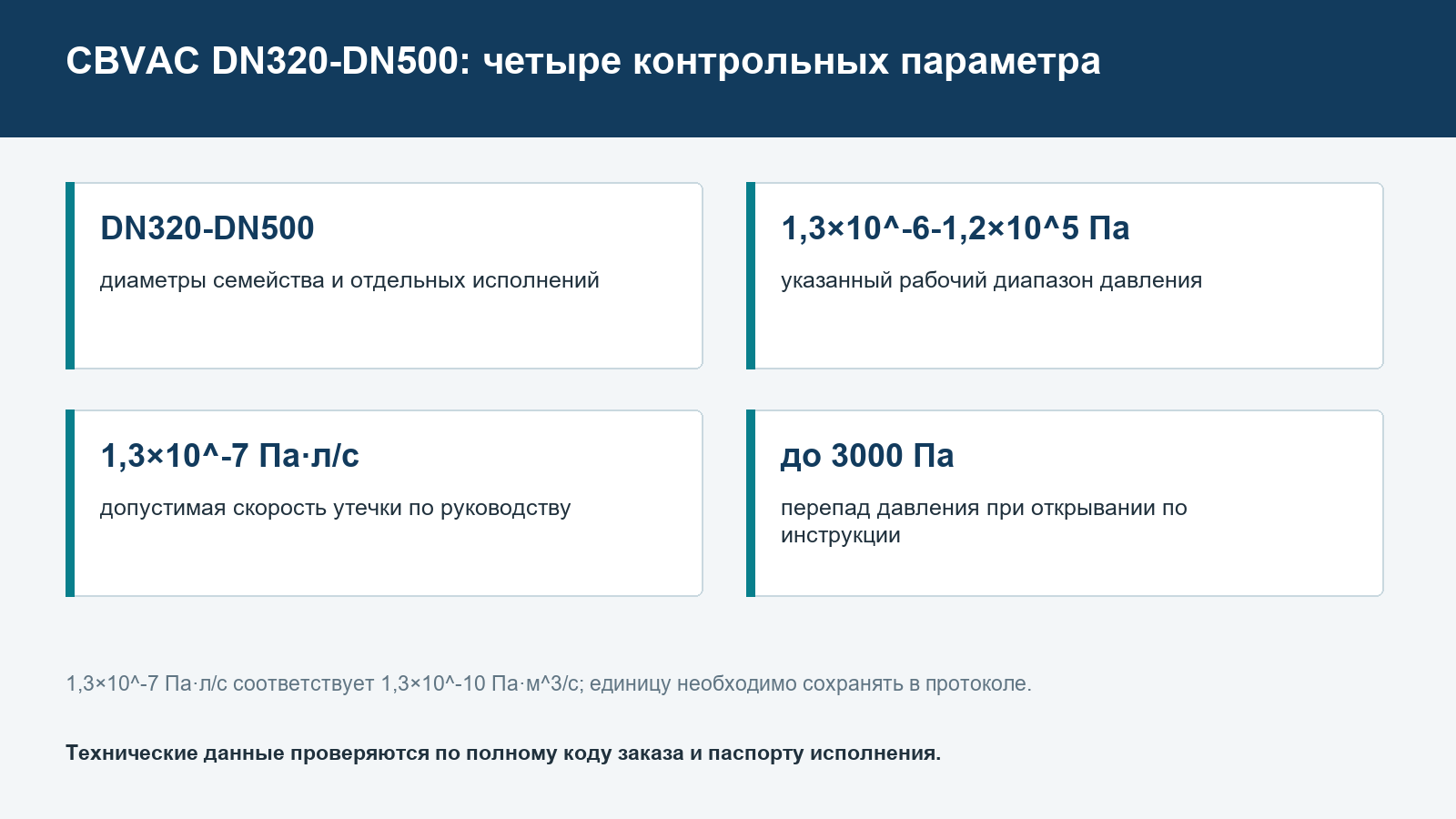

CBVAC DN320-DN500: четыре контрольных параметра
Проводимость открытого прохода
Большой DN выбирают не ради геометрического запаса, а по требуемой эффективной быстроте откачки. Между насосом и камерой действует последовательность сопротивлений: трубопровод, повороты, защитные сетки и открытый затвор. Даже насос высокой производительности не компенсирует узкий или длинный участок магистрали.
В молекулярном режиме проводимость зависит от площади прохода, длины тракта, формы и молекулярной массы газа. В вязкостном режиме характер зависимости другой. Поэтому универсальная цифра проводимости без указания давления и газа недостаточна: расчет выполняют для реального режима откачки, а результат проверяют по времени цикла.
Выбор ручного, пневматического или электрического привода
Ручная серия CC рациональна для редких переключений, сервисных линий и участков, где оператор визуально контролирует выравнивание давления. Пневматический CCQ подходит для частых циклов и технологической автоматики, но требует подготовленного воздуха и безопасного положения при потере давления. Электрический CCD удобен там, где пневмосеть отсутствует или требуется медленное контролируемое движение.
В спецификации недостаточно написать только тип привода. Нужны напряжение, разъем, сигналы открыто/закрыто, время хода, допустимая частота циклов, логика аварийного останова и возможность ручного управления. Концевики подтверждают положение механизма, но не измеряют фактическую герметичность седла.
- блокировка открытия при недопустимом перепаде давления;
- запрет запуска насоса при неподтвержденном положении;
- контроль времени хода и авария при его превышении;
- согласованное состояние после потери питания или воздуха.
Уплотнение, газовыделение и прогрев
Предельное давление системы определяется не одной паспортной течью. После сборки на результат влияют проницаемость и десорбция эластомеров, загрязнение седла, вода на поверхностях, объем корпуса и температура. Сильфонное уплотнение штока сокращает динамические пути подсоса, однако уплотнение пластины и все фланцевые соединения остаются частью общего газового баланса.
Прогрев ускоряет десорбцию, но допустимые 120 °C в закрытом и 150 °C в открытом состоянии нельзя взаимозаменять. Нагревательные ленты размещают так, чтобы не перегреть привод, датчики и кабели. Температуру контролируют на корпусе, а цикл нагрева и охлаждения выполняют без создания недопустимых термических напряжений.
Монтаж большой арматуры
Перед стыковкой проверяют соосность фланцев и свободное положение корпуса без принудительного подтягивания болтами. Монтажное усилие, которое исправляет геометрию трубопровода за счет корпуса затвора, способно изменить плоскостность седла и ускорить износ направляющей. Для DN320-DN500 предусматривают самостоятельные опоры и доступ для снятия привода.
Внутренние поверхности защищают от пыли, сварочной окалины и прикосновения руками. После монтажа измеряют ход, работу концевиков и отсутствие касания пластины. Пневматические линии продувают, электрические цепи проверяют по схеме, а направление вакуумной стороны сверяют с руководством.
- не поднимать узел за привод или кабельные вводы;
- не открывать под перепадом выше разрешенного;
- не использовать затвор как монтажный компенсатор;
- не проводить сварку рядом с открытой вакуумной полостью без защиты.

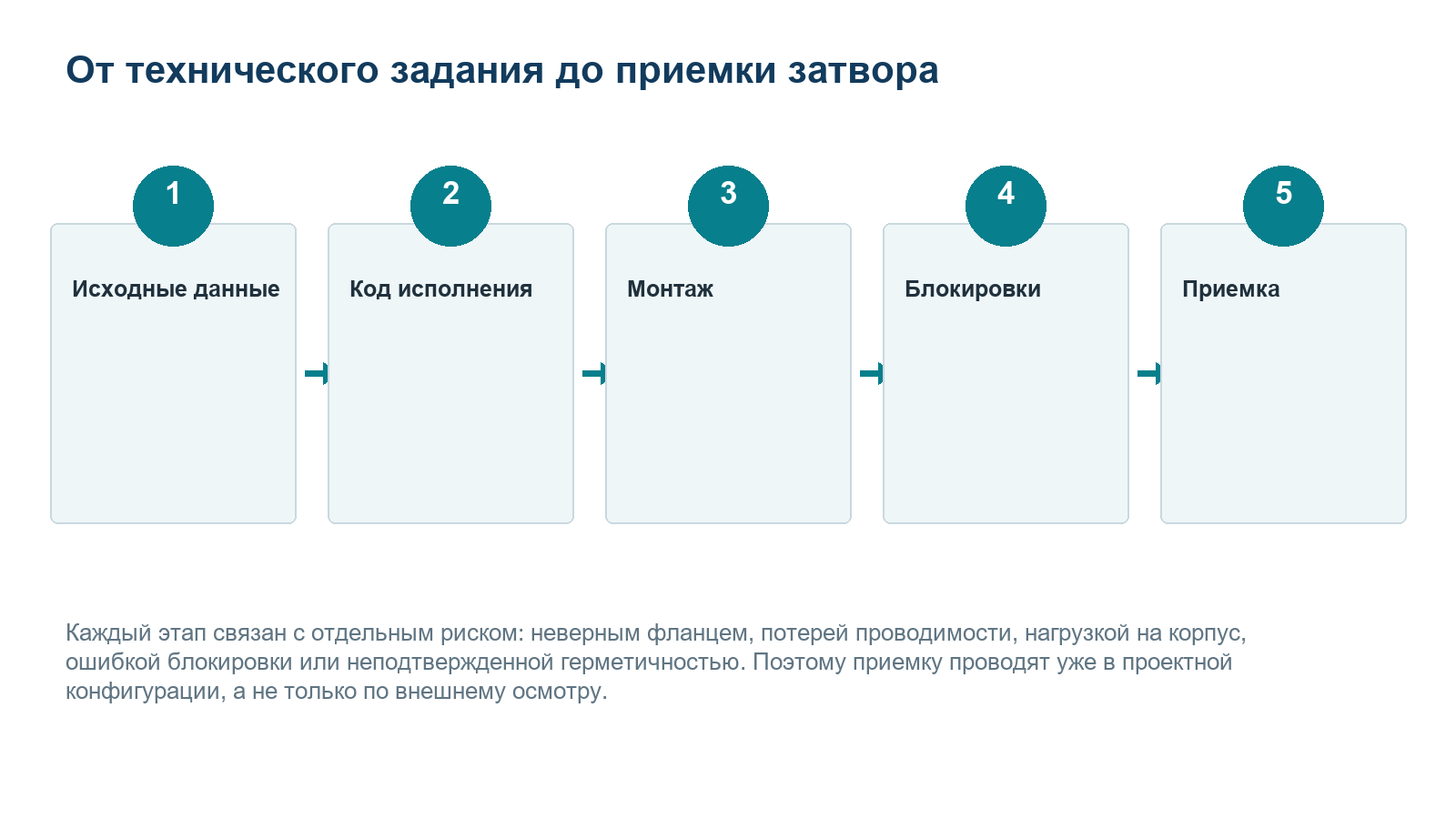

От технического задания до приемки затвора
Каждый этап связан с отдельным риском: неверным фланцем, потерей проводимости, нагрузкой на корпус, ошибкой блокировки или неподтвержденной герметичностью. Поэтому приемку проводят уже в проектной конфигурации, а не только по внешнему осмотру.
Приемочные испытания герметичности
Рациональная приемка разделяет три задачи: наружную герметичность корпуса и сильфона, герметичность закрытого седла и функциональную проверку привода. Для каждой задачи задают схему подключения, пробный газ, давление с обеих сторон, время стабилизации и критерий. Одно суммарное показание без указания конфигурации нельзя однозначно отнести к седлу или корпусу.
При гелиевом методе сначала подтверждают фон и отклик течеискателя по калиброванной течи, затем проверяют соединения корпуса и приводного узла, после чего измеряют переток через закрытую пластину. Результат указывают в Па·м³/с или Па·л/с без потери коэффициента 10³. После нескольких циклов открытие-закрытие проверку повторяют.
Диагностика по времени откачки
Рост времени выхода на рабочее давление не всегда означает течь затвора. Причинами могут быть загрязнение поверхности, снижение быстроты насоса, ограничение проводимости, неисправность датчика, неполное открытие пластины или газовыделение после обслуживания. Диагностика начинается со сравнения одинаковых циклов при одинаковой температуре.
Полезно регистрировать давление до и после затвора, состояние концевиков, длительность хода и температуру корпуса. Если ухудшение исчезает после выдержки, вероятен вклад десорбции. Если сигнал локализуется на седле и повторяется после очистки, оценивают уплотнение и механизм прижима.
- тренд давления на одинаковом объеме;
- время открытия и закрытия;
- пневматическое давление или ток электропривода;
- число циклов и дата последнего обслуживания.
Ресурс и плановое обслуживание
Ресурс зависит от числа циклов, чистоты среды, перепада при переключении и температуры. Абразивные частицы повреждают уплотняющую линию, а конденсат может склеивать или загрязнять поверхность. Период обслуживания назначают по руководству и фактической нагрузке, а не только по календарю.
При осмотре оценивают седло, пластину, направляющие, сильфон, крепеж и повторяемость хода. Смазочные материалы применяют только там и в том количестве, где это разрешено производителем. После вмешательства обязательны функциональная проверка, испытание наружной герметичности и проверка седла.
Области рационального применения
Затворы больших диаметров применяют между вакуумной камерой и высокопроизводительной откачной системой, в шлюзовых и транспортных секциях, установках нанесения покрытий, термовакуумных комплексах, исследовательских стендах и технологических линиях. Шиберная схема удобна, когда требуется прямой проход и малая геометрическая помеха потоку.
Для коррозионной, пылевой или конденсируемой среды стандартное исполнение не следует считать допустимым по умолчанию. Требуются анализ материалов, защита седла, программа очистки и иногда другая арматура. Выбор определяется процессом, а не только диаметром фланца.
- вакуумные камеры большого объема;
- PVD/CVD и ионно-плазменные установки;
- изоляция высоковакуумных насосов;
- сервисные и технологические секции магистралей.
Алгоритм инженерного подбора
Источники и научно-техническая основа
- CBVAC / ChuanBei Vacuum Technology. Huge Ultra High Vacuum Gate Valve DN320-DN500 - Instruction Manual.
- CBVAC. Каталог и руководство серий CC, CCQ и CCD для больших шиберных затворов.
- CERN Technology Note V31. Конструкция надежного вакуумного шиберного затвора большого прохода.
- US4343455A. High vacuum valve construction - силовая схема и сильфонный привод.
- US9147571B2. Welded bellows for semiconductor manufacturing device - применение сварного сильфона в вакуумном затворе.
- Roth A. Vacuum Technology. Газовыделение, проводимость и проектирование высоковакуумных систем.
Библиография приведена для технической проверки и дальнейшего изучения. Активные внешние ссылки намеренно не размещены; ссылки внутри сайта ведут только на связанные материалы LeakLab.
Подбор, поставка и внедрение
Лаборатория контроля герметичности LeakLab помогает подобрать затвор под вакуумную схему, согласовать привод и блокировки, проверить герметичность, выполнить монтажную диагностику и подготовить программу приемки. Для расчета требуется не только DN, но и полный режим работы установки.
