Oxford Instruments Xplore 30: EDS-анализ в СЭМ

Oxford Instruments Xplore 30 добавляет сканирующему электронному микроскопу химическое измерение: зарегистрированный рентгеновский сигнал превращается в спектр, количественный состав и карту распределения элементов.

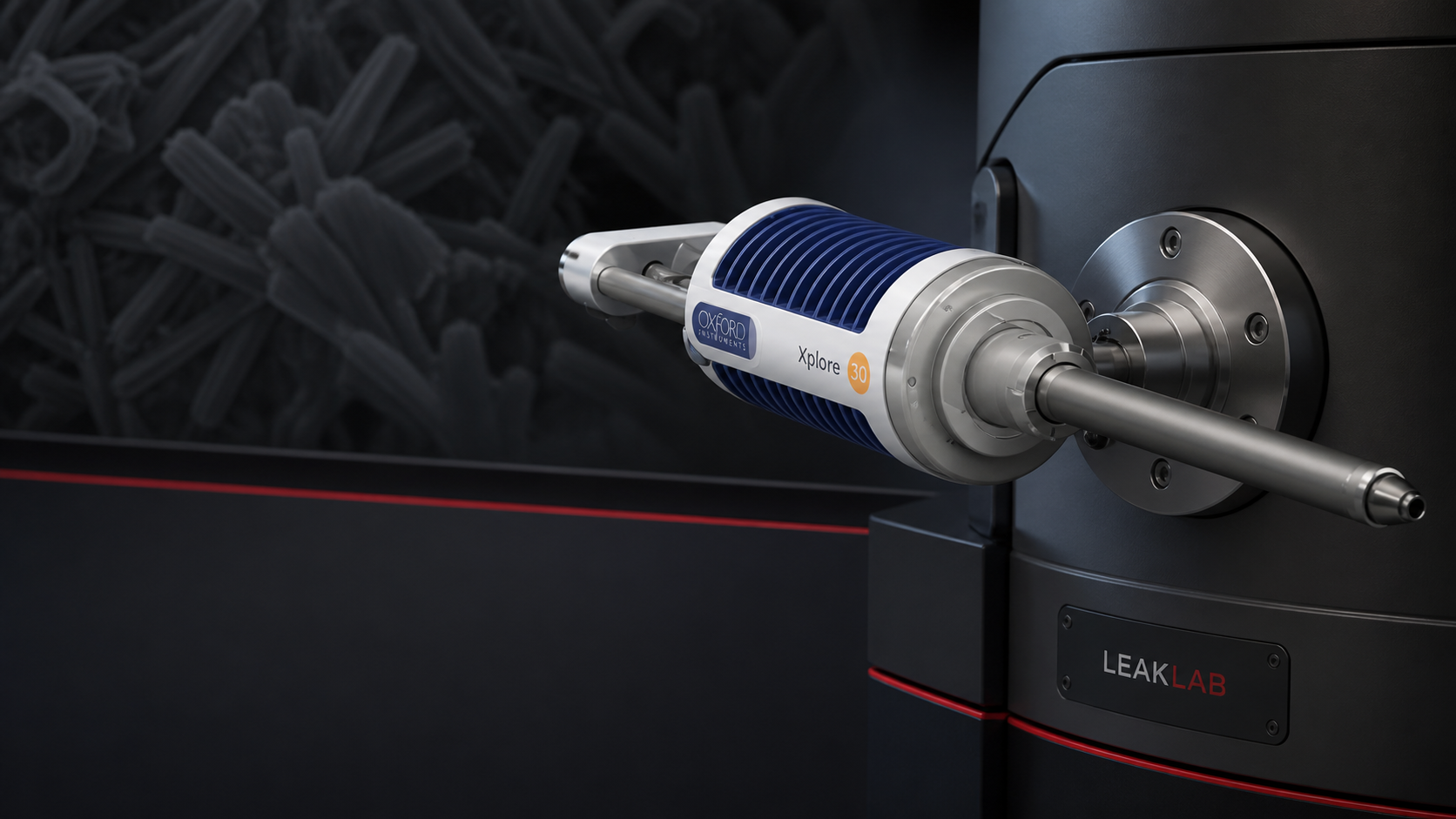

EDS-детектор Oxford Instruments Xplore 30 для сканирующего электронного микроскопа

Редакционный визуал Xplore 30. Oxford Instruments — производитель оборудования; LEAKLAB — поставщик и интегратор решения.

30 мм²исполнение по площади SDD-сенсора

<129 эВгарантированное разрешение Mn Kα при 100 kcps для линейки Xplore

>1 000 000 cpsуказанная скорость для рентгеновского картирования

B–Cfзаявленный диапазон детектируемых элементов

Как читать цифры. Oxford Instruments предлагает Xplore с сенсорами 15, 30 и 65 мм². В этой статье рассматривается исполнение Xplore 30. Скорость, разрешение и пределы обнаружения зависят от режима СЭМ, геометрии, тока пучка, состава и подготовки образца; паспортные значения не заменяют методику измерения.

Откуда в СЭМ появляется химический сигнал

Электронный пучок ионизирует внутренние оболочки атомов образца. При заполнении вакансии возникает характеристическое рентгеновское излучение: энергия фотона связана с элементом, а число зарегистрированных событий — с его содержанием и условиями возбуждения. Кремниевый дрейфовый детектор преобразует энергию фотона в электрический импульс, электроника сортирует импульсы по каналам, а программное обеспечение формирует спектр.

EDS не является «фотографией химического состава». На сигнал влияют ускоряющее напряжение, ток, поглощение в образце, перекрывающиеся пики, геометрия детектора, шероховатость и матричные эффекты. Поэтому корректная интерпретация начинается с постановки задачи и проверки качества спектра.

Что даёт Xplore 30 в рабочем процессе

Качественный анализ

Определение присутствующих элементов по набору характеристических линий с обязательной проверкой перекрытий и артефактов.

Количественный анализ

Оценка состава после коррекции фона, деконволюции пиков и применения матричной модели либо подходящих эталонов.

Элементное картирование

Связь морфологии с распределением элементов в покрытиях, включениях, загрязнениях, фазах и границах.

Сравнение образцов

Сопоставление контрольного и исследуемого материала при одинаковой геометрии и документированных параметрах.

Поиск области интереса

AZtecLive совмещает электронное изображение и химическую информацию во время навигации по образцу.

Отчётность

Спектры, карты и количественные таблицы сохраняются вместе с условиями измерения и идентификатором образца.

Подтверждённые характеристики линейки

Параметр	Заявленное значение	Практическая оговорка
Технология	Кремниевый дрейфовый детектор (SDD), электроника X4	Конкретный контроллер и ПО закрепляются в спецификации
Размеры сенсора	15, 30 и 65 мм²	Для Xplore 30 используется исполнение 30 мм²
Разрешение Mn Kα	<129 эВ при 100 kcps	Сравнивать следует при одинаковой линии и скорости счёта
Картирование	>1 000 000 cps	Входная скорость не равна полезной статистике каждого пикселя
Количественный анализ	>100 kcps	Точность определяется также моделью коррекции и образцом
Диапазон элементов	От B до Cf	Реальная обнаружимость зависит от концентрации и условий возбуждения

Воспроизводимый EDS-цикл

1. ЦельЗадают элементы, диапазон концентраций, требуемую локальность и формат результата.

2. ОбразецИсключают загрязнение и неподходящие подложки, обеспечивают фиксацию и проводимость.

3. ГеометрияВыбирают рабочее расстояние, наклон и область без экранирования детектора.

4. ПучокСогласуют напряжение и ток с линиями интереса, объёмом взаимодействия и допустимой дозой.

5. СпектрПроверяют фон, статистику, мёртвое время, сумму пиков и возможные наложения.

6. КартаНастраивают размер пикселя и время накопления без ложной сверхдетализации.

7. КвантификацияПрименяют корректную матричную модель или эталоны и фиксируют допущения.

8. ОтчётСохраняют исходные данные, изображения, параметры и логику интерпретации.

Как EDS превращает сигнал в карту состава

Для технического материала подготовлена русскоязычная презентация. Ниже — три проверенных редакцией слайда, объясняющих физику измерения и рабочий процесс без рекламных упрощений.

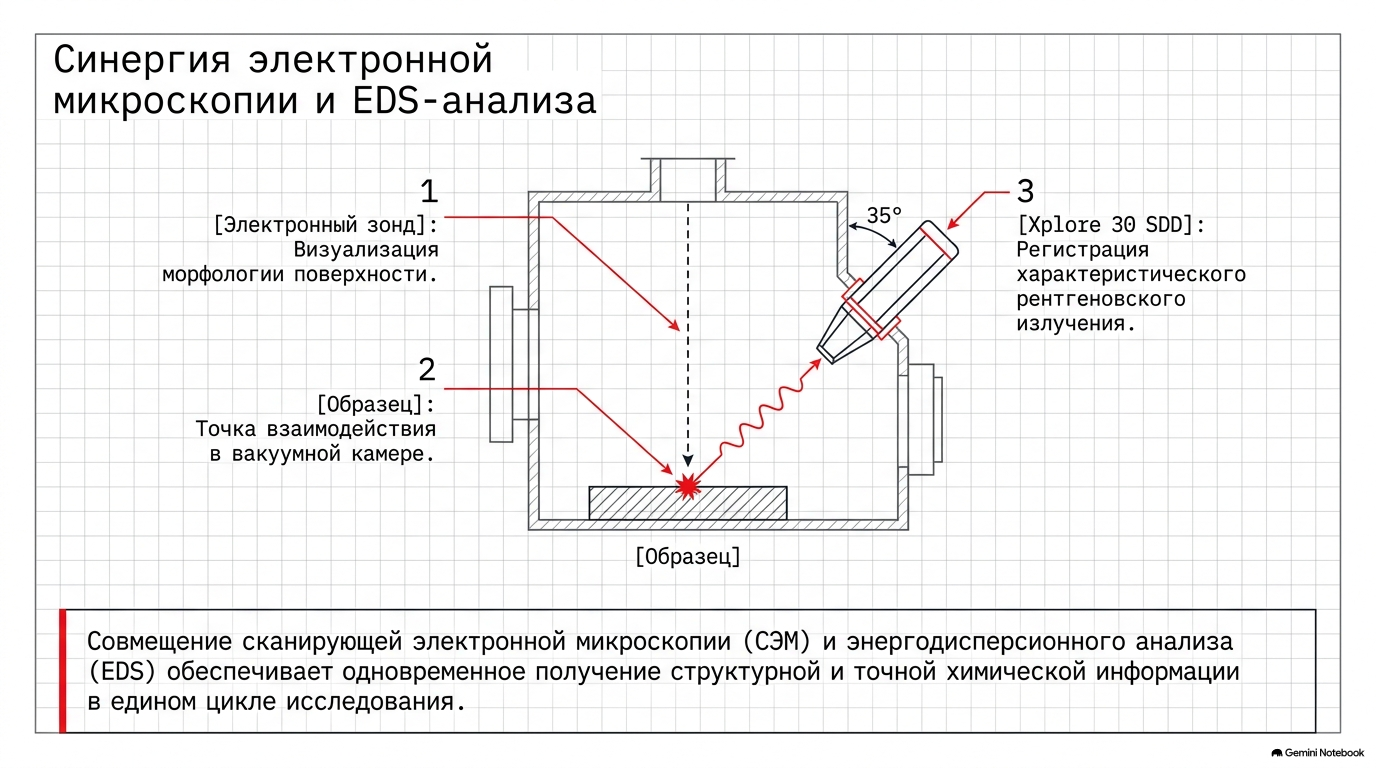

Совместная работа СЭМ и EDS-детектора Xplore 30

Электронный пучок формирует сигнал в образце, а установленный на камере SDD-детектор регистрирует характеристическое рентгеновское излучение.

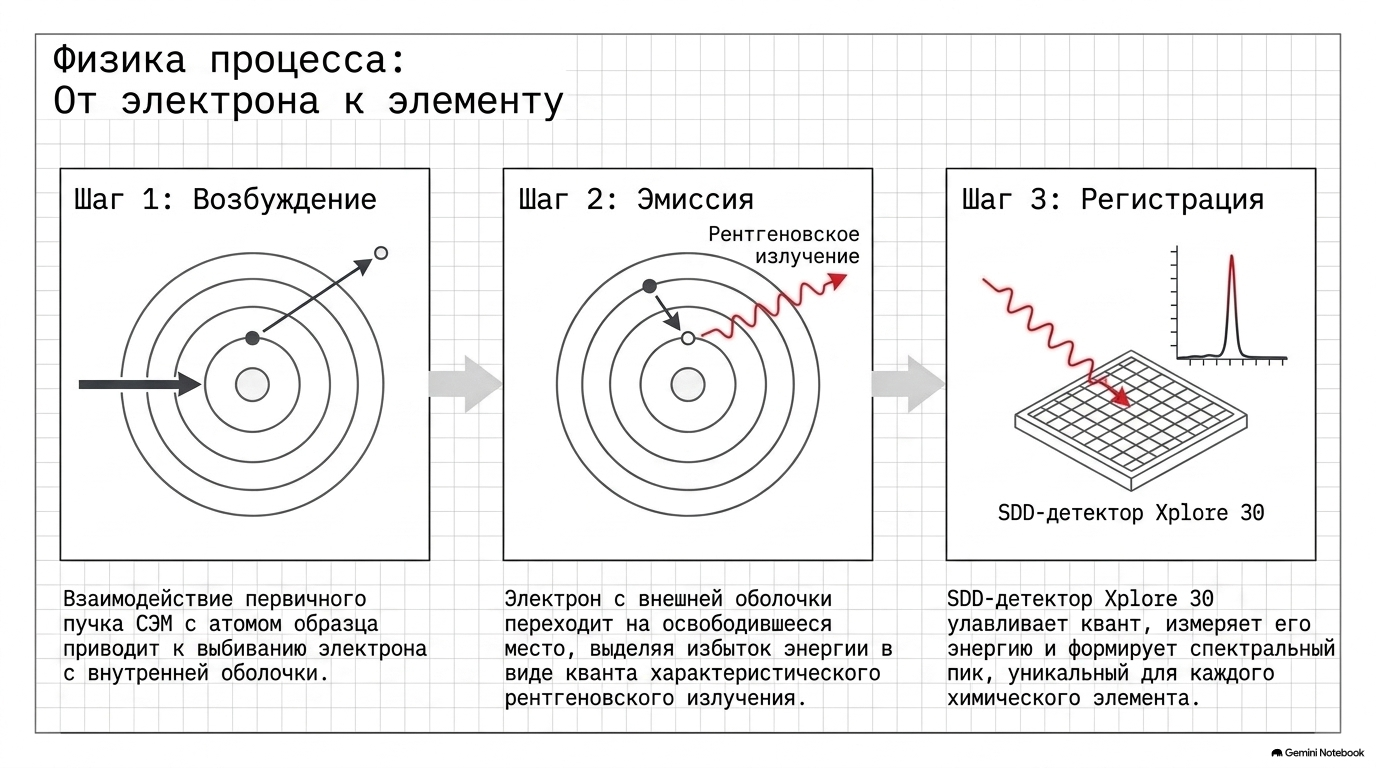

Физические этапы энергодисперсионного рентгеновского анализа

Возбуждение атома, эмиссия характеристического кванта и регистрация энергии — базовая цепочка EDS-измерения.

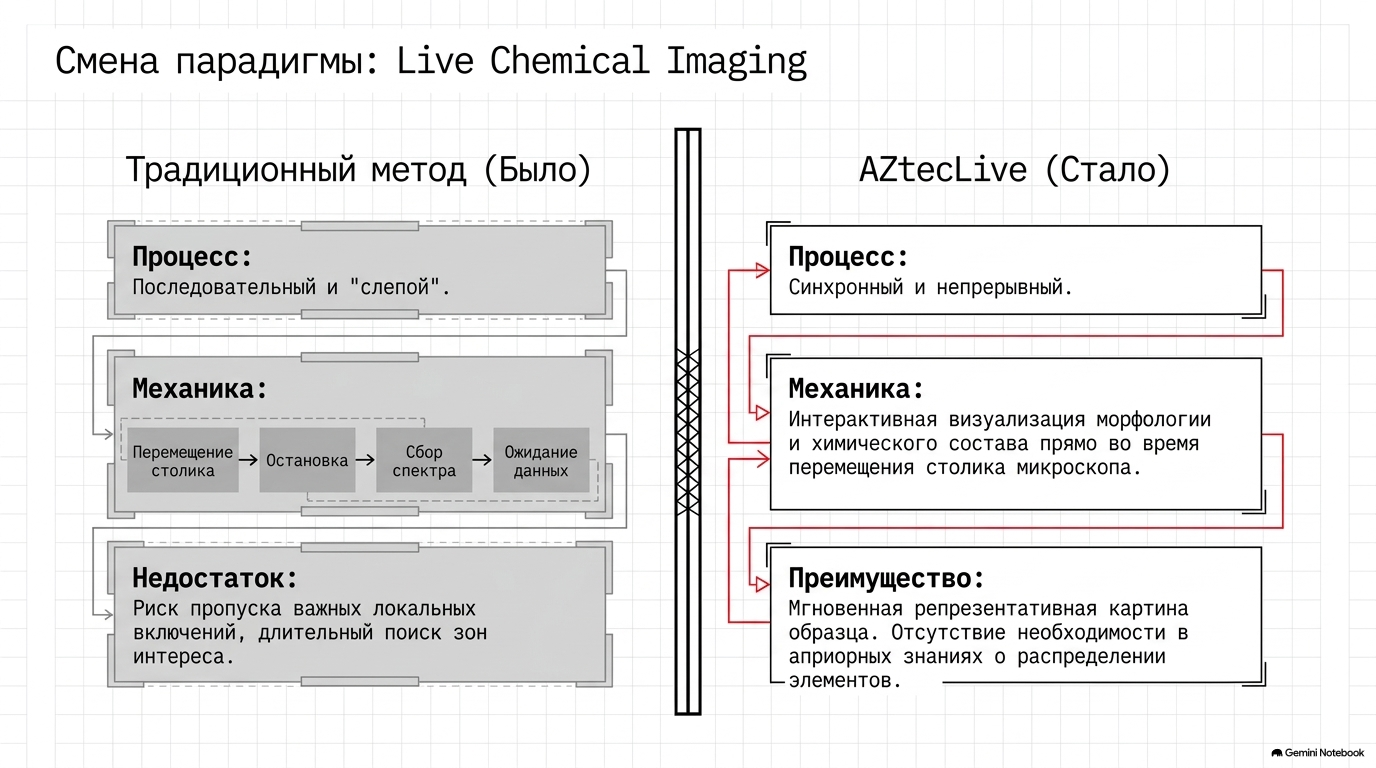

Сравнение последовательного EDS-анализа и Live Chemical Imaging

Live Chemical Imaging помогает наблюдать распределение элементов одновременно с навигацией по образцу и быстрее выбирать зоны интереса.

Что включить в техническое задание

модель СЭМ, доступный порт, геометрию камеры и рабочие расстояния;
типичные материалы, элементы интереса и ожидаемые концентрации;
необходимость качественного, количественного анализа и картирования;
требования к скорости, пространственной локальности и статистике;
вариант программной платформы AZtecOne или AZtecLive и необходимые опции;
подготовку образцов, эталоны, методики контроля качества и отчётность;
монтаж, обучение операторов, сервис и совместимость с существующей инфраструктурой.

Интегрировать Xplore 30 в СЭМ

LEAKLAB проверит совместимость микроскопа, детекторного порта, аналитической геометрии, программного обеспечения и задач лаборатории до фиксации состава поставки.
