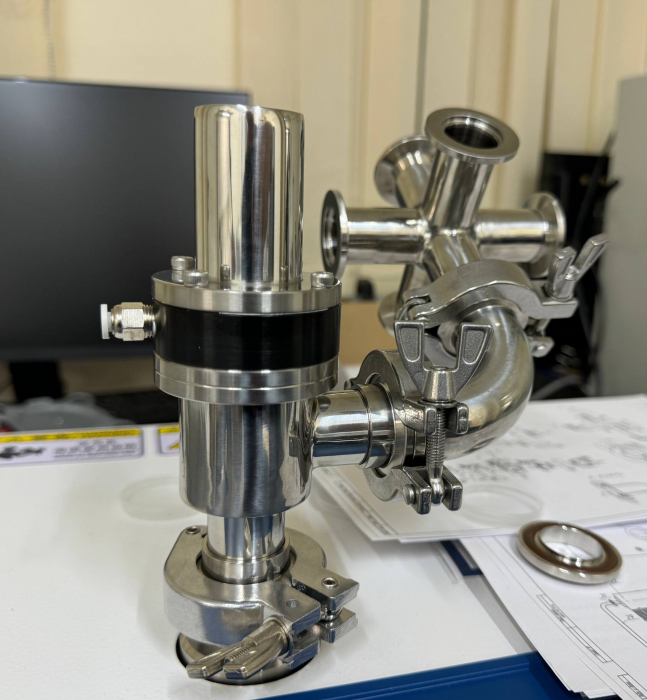

Ликлаб-АК: контроль герметичности методом накопления гелия

Когда накопительный метод дает инженерное преимущество

В непрерывном режиме течеискатель наблюдает текущий поток гелия. Для малого герметичного корпуса или миниатюрной внутренней полости полезный сигнал может быть сопоставим с фоном, дрейфом нуля и остаточным гелием в тракте. Накопительный метод меняет способ регистрации: тот же физический поток действует в течение известного интервала и формирует суммарное количество газа в ограниченном объеме.

После открытия клапана накопленная порция поступает в анализатор как переходный процесс. Контроль объема камеры, времени изоляции, давления гелия в изделии, фонового газовыделения и динамики тракта позволяет корректно связать площадь кривой с потоком течи. Метод не усиливает сам дефект и не создает дополнительную негерметичность; он переводит малый непрерывный поток в измеряемую накопленную дозу.

Исходное описание связывает такой режим с микроэлектромеханическими устройствами, вакуумными корпусами, миниатюрными датчиками, резонансными сенсорами, герметичными микросборками и другими изделиями с малым внутренним объемом. Однако применимость определяется не названием отрасли, а конкретной задачей, конструкцией изделия, способом введения гелия, допустимым циклом и подтвержденным фоном установки.

Физика накопления: время, объем и давление

В исходном материале накопленная доза описана соотношением:

S = Q × tн × (P / P0)

Здесь S — накопленная доза гелия в Па·м³, Q — поток течи изделия в Па·м³/с, tн — время накопления, P — давление гелия внутри изделия или эффективное давление тестового газа, а P0 — нормирующее давление. При постоянном потоке увеличение времени накопления увеличивает дозу пропорционально времени, если остальные условия сохраняются.

Обратный пересчет имеет вид:

Q = S × P0 / (tн × P)

Формула показывает, почему в протоколе нельзя оставлять только рассчитанный поток. Для воспроизводимости нужны время накопления, давление тестового газа и способ определения дозы. Если давление в изделии отличается от нормирующего, соответствующий коэффициент обязателен. Если поток меняется во времени из-за релаксации, температуры или сорбционных процессов, результат отражает накопленную за интервал дозу, а не единственное мгновенное значение.

Почему малый объем камеры важен

При одинаковой дозе меньший накопительный объем обеспечивает более заметное изменение парциального содержания гелия. Поэтому исходное описание рекомендует минимизировать мертвые объемы, лишние полости и длину каналов. Но камера должна оставаться пригодной для загрузки изделия и воспроизводимой в циклической работе. Универсальный объем в исходных данных не задан: его выбирают под геометрию объекта и методику.

Функциональные узлы стенда

Источник не содержит подтвержденной таблицы размеров, мощности, состава конкретной поставки или диапазона интерфейсов Ликлаб-АК. Поэтому эти параметры в обзор не добавлены и должны уточняться в техническом задании конкретного стенда.

Переходная кривая и интегральная обработка

После открытия клапана сигнал сначала возрастает, затем достигает максимума и снижается по мере удаления накопленного гелия из камеры. Количество газа связывают с площадью над базовой линией:

S = ∫[y(t) − y0(t)]dt

y(t) — зарегистрированный сигнал после открытия клапана, а y0(t) — оцененная линия нуля. Интервал интегрирования начинается с перехода после открытия и заканчивается после завершения основного процесса, когда сигнал вернулся к базовому уровню либо в установленный коридор фона.

Высота пика сама по себе недостаточна для количественного вывода. Один и тот же накопленный объем газа может создавать разные максимумы при изменении проводимости клапана, времени отклика течеискателя или формы разрядки камеры. Площадь сохраняет информацию о всей переходной дозе и потому устойчивее к изменению формы сигнала, если базовая линия и границы рассчитаны корректно.

Как строить базовую линию

До открытия клапана записывают участок фона. После основного перехода продолжают регистрацию до возврата сигнала. По участкам до и после события аппроксимируют нулевую линию, затем интегрируют разность между реальной кривой и этой линией. Исходный материал допускает линейную аппроксимацию либо иной устойчивый способ оценки нуля, но не назначает один алгоритм для всех стендов.

Экспоненциальная модель как вспомогательная оценка

Переход может быть приближенно представлен как y(t) ≈ y0(t) + A × exp(−(t − tоткр)/τ). В такой модели площадь над нулем равна A × τ. Исходный текст рассматривает это как удобный способ быстрой оценки повторяемости, а для ответственных расчетов указывает численное интегрирование фактической кривой.

Калибровочный цикл в той же конфигурации

Измерительный коэффициент должен учитывать не только течеискатель, но и клапан, камеру, проводимость тракта, регистрацию и алгоритм. Поэтому контрольную течь с известным потоком проводят через тот же накопительный цикл, что и изделие. Если контроль выполняется в одной конфигурации, а объект измеряется в другой, в результат может войти систематическое различие динамики.

Для контрольной течи определяют известную накопленную дозу и площадь переходной кривой. Коэффициент пересчета записывают как отношение дозы к площади. Для изделия этот коэффициент применяют к его площади с учетом времени накопления и отношения давлений. Все исходные величины должны иметь согласованные единицы.

Такая последовательность не дает права объявлять универсальную чувствительность стенда без проверки. Достижимый порог определяется фоном реальной камеры, стабильностью холостых циклов, выбранным временем накопления и подтверждением в рабочем режиме с конкретным изделием.

Подготовка камеры и контроль фоновой дозы

При малых сигналах вклад самой камеры сопоставим с вкладом изделия. Источник связывает фон с газовыделением поверхностей, остаточной влагой и углеводородами, обратной диффузией, микронегерметичностью тракта и гелием от предыдущих циклов. Поэтому подготовка камеры является частью измерения, а не вспомогательной уборкой.

Для снижения фона в исходном материале названы вакуумно-совместимые материалы с низким газовыделением, уменьшение числа эластомерных уплотнений внутри накопительной зоны, минимизация мертвых объемов, предварительная откачка, холостые циклы, регламентированная очистка, сушка и при необходимости термическая дегазация. Конкретные температура и длительность прогрева не заданы и не должны назначаться обзорной статьей.

Особого контроля требует память по гелию. После работы с высокой концентрацией камера проходит продувку и откачку до восстановления исходного фонового уровня. Готовность следующего цикла определяют по критерию фона, а не только по неизменному времени ожидания.

Минимально различимый сигнал определяется холостым циклом

Если за время накопления пустая камера формирует фоновую дозу, полезный сигнал изделия должен отличаться от этого вклада с выбранным критерием различимости. Поэтому рекламное значение анализатора не заменяет измерение фона всей системы. В протоколе сохраняют результат холостого цикла, а порог подтверждают для фактического рецепта.

Пошаговый рабочий процесс

1. Определить объект и критерий. Зафиксировать конструкцию, способ введения гелия, давление тестового газа и требуемый результат.
2. Подготовить изделие. Использовать гелий внутри корпуса либо процедуру насыщения, предусмотренную технологической методикой.
3. Очистить камеру. Исключить масла, герметики, частицы упаковки и иные источники газовыделения.
4. Выполнить подготовительную откачку. Дождаться установленного состояния вакуумной системы и фона.
5. Провести холостой цикл. Записать переход без изделия или с предусмотренной холостой конфигурацией и определить фоновую дозу.
6. Проверить контрольную течь. Выполнить накопление в той же конфигурации и получить коэффициент пересчета.
7. Загрузить изделие. Обеспечить воспроизводимую посадку, свободный объем и отсутствие контактного загрязнения.
8. Откачать камеру. Достичь состояния, заданного рецептом, и убедиться в стабильности базовой линии.
9. Изолировать объем. Закрыть клапан и зафиксировать начало интервала накопления.
10. Выдержать заданное время. Не изменять условия изделия и давление тестового газа в пределах цикла.
11. Открыть клапан. Одновременно зарегистрировать момент открытия и весь переходный сигнал.
12. Дождаться возврата. Продолжить запись до восстановления базового уровня или установленного коридора.
13. Построить нулевую линию. Использовать участки до события и после завершения перехода.
14. Вычислить площадь. Интегрировать сигнал над базовой линией в согласованных единицах.
15. Пересчитать поток. Учесть коэффициент, время накопления и отношение давлений.
16. Сопоставить с фоном. Проверить различимость относительно холостого цикла.
17. Оформить результат. Сохранить исходную кривую, параметры обработки и решение по критерию методики.

Баланс чувствительности и длительности цикла

Увеличение времени накопления повышает дозу при постоянном потоке, но одновременно увеличивает длительность испытания и может накапливать фоновый вклад. Поэтому время нельзя выбирать только по желанию «увидеть меньшую течь». Его определяют вместе с объемом камеры, фоном, давлением тестового газа, динамикой клапана и требуемой производительностью.

Для сортировочной операции с заранее установленным порогом допустим один рецепт, а для экспертного исследования — другой. Исходный материал упоминает возможность автоматизации загрузки, времени накопления, открытия клапана, интегрирования и сортировки, но не подтверждает конкретную конфигурацию любого поставляемого стенда. Состав автоматизации должен быть частью технического задания.

Заявление о предельной чувствительности допустимо только после настройки метода, холостых прогонов и калибровочного цикла в реальной конфигурации. Поэтому спорные числовые пороги из названия исходной карточки в этой версии статьи не используются как подтвержденная характеристика.

Ограничения метода

• Метод требует контролируемого введения гелия в изделие или подтвержденной процедуры насыщения.
• Результат зависит от времени накопления, давления тестового газа и свободного объема камеры.
• Фоновая доза и память по гелию могут ограничивать различимость полезного сигнала.
• Площадь перехода должна рассчитываться относительно корректной базовой линии.
• Калибровочный и рабочий циклы должны иметь сопоставимую конфигурацию.
• Источник не подтверждает единый порог чувствительности для любого объекта и рецепта.
• Числовые характеристики камеры, клапана, откачки и интерфейсов в структурированных данных отсутствуют.
• Длительность цикла определяется конкретным рецептом и не должна обещаться как постоянная.
• При нестационарном потоке результат представляет дозу за интервал и требует соответствующей интерпретации.

Типовые ошибки

Оценка только высоты пика

Максимум зависит от динамики тракта. Для количественного результата исходный подход использует площадь переходной кривой.

Неверная нулевая линия

Если дрейф до открытия и после перехода не учтен, часть фона попадет в рассчитанную дозу или полезный сигнал будет вычтен.

Отсутствие холостого цикла

Без фоновой дозы невозможно доказать, что результат сформирован изделием, а не камерой и остаточным гелием.

Калибровка в другом режиме

Изменение времени, клапанной последовательности или тракта нарушает сопоставимость коэффициента пересчета.

Загрязнение накопительной зоны

Масла, герметики, влага и частицы повышают газовыделение и ухудшают повторяемость.

Запуск следующего изделия до восстановления фона

Память по гелию добавляет остаточную дозу. Готовность подтверждают по фону, а не только по таймеру.

Смешение единиц

Доза имеет размерность Па·м³, поток — Па·м³/с. Ошибка времени или давления непосредственно меняет пересчет.

Публикация порога без проверки

Число из заголовка карточки не заменяет верификацию на реальном изделии, холостой цикл и подтвержденный рецепт.
