Методы испытаний на герметичность в соответствии с российскими нормативными документами
Контроль герметичности является обязательным этапом обеспечения безопасности, надежности и эксплуатационной пригодности оборудования, функционирующего под давлением, в вакууме или при воздействии агрессивных сред. Российская система стандартизации включает комплекс документов, определяющих методы испытаний, метрологические требования и правила оформления результатов. Настоящая публикация систематизирует основные подходы к испытаниям на герметичность с привязкой к действующим нормативным документам и предназначена для инженерно-технических работников предприятий машиностроительного, нефтегазового, криогенного и энергетического профилей.
Нормативная база и область применения
Базовым документом является ГОСТ Р 50.05.01-2018, устанавливающий общие требования к неразрушающему контролю герметичности, классификацию методов, правила подготовки изделий, критерии годности и состав протокола. Специализированные стандарты, такие как ГОСТ 28517-90 для масс-спектрометрического контроля, ГОСТ Р 59286-2020 и ГОСТ Р 51780-2001 для пневматических и гидравлических испытаний, а также ГОСТ 34233.2-2017 для сосудов и аппаратов под давлением, конкретизируют методики и пределы допускаемых утечек для отдельных классов изделий. Для арматуры применяются ГОСТ 9544-2015 и ГОСТ 24054-80, для технологических и магистральных трубопроводов – ГОСТ 25659-83 и ГОСТ Р 53672-2009. В атомной отрасли применяются ПНАЭ Г-7-019-89 и нормативные документы Ростехнадзора НП-084-15, НП-089-15, НП-104-18, НП-105-18.
| Документ | Наименование | Область применения | Год/актуализация |
|---|---|---|---|
| ГОСТ Р 50.05.01-2018 | Неразрушающий контроль. Контроль герметичности. Общие требования | Унифицированные требования к методам и оформлению результатов | 2018 |
| ГОСТ 28517-90 | Контроль неразрушающий. Соединения сварные. Методы масс-спектрометрического контроля | Гелиевые методы, калибровка, чувствительность, прослеживаемость | 1990 |
| ГОСТ Р 59286-2020 | Методы контроля герметичности технологического оборудования и трубопроводов | Пневматические, гидравлические и комбинированные методы | 2020 |
| ГОСТ Р 51780-2001 | Оборудование технологическое. Методы контроля герметичности | Общие методы для технологического оборудования | 2001 |
| ГОСТ 34233.2-2017 | Сосуды и аппараты. Методы испытаний. Герметичность | Сосуды и аппараты под давлением, вакуумные испытания | 2017 |
| ГОСТ 9544-2015 | Арматура трубопроводная. Методы испытаний на прочность и герметичность | Герметичность затвора и корпуса арматуры | 2015 |
| ГОСТ 24054-80 | Арматура трубопроводная. Методы испытаний на герметичность | Общие требования к проверке арматуры | 1980 |
| ГОСТ 25659-83 | Трубопроводы стальные технологические. Методы испытаний | Испытания на прочность и герметичность трубопроводов | 1983 |
| ГОСТ Р 53672-2009 | Трубопроводы стальные магистральные. Методы испытаний | Нефтегазотранспорт, приемо-сдаточные и периодические испытания | 2009 |
| ПНАЭ Г-7-019-89 | Контроль герметичности оборудования и трубопроводов атомных станций | Системы безопасности АЭС, уровни допускаемых утечек | 1989 |
| НП-084-15, НП-089-15, НП-104-18, НП-105-18 | Нормативы Ростехнадзора по контролю герметичности | Атомная отрасль, специальные требования и периодичность | 2015–2018 |
| ОСТ 26.260.14-2001 | Методы испытаний на герметичность теплообменного оборудования | Змеевики, трубные пучки, межтрубное пространство | 2001 |
| ОСТ 26-291-94 | Арматура трубопроводная. Методы контроля герметичности | Арматуростроение, герметичность седловых пар и штоков | 1994 |
| РД 26-01-87-2002 | Методические указания по масс-спектрометрическому контролю герметичности | Метод вакуумной камеры и обдува, эталонные течи | 2002 |
Гидравлические и пневматические методы
Проверка герметичности путем создания избыточного давления испытательной среды применяется для широкого круга изделий и подробно регламентируется ГОСТ Р 59286-2020, ГОСТ Р 51780-2001 и ГОСТ 34233.2-2017. Методика предусматривает расчет испытательного давления, подготовку испытательного стенда, дегазацию и удаление воздуха, выдержку под давлением и фиксацию падения давления по манометрическим средствам измерений. Для арматуры требования к герметичности затвора и корпуса установлены ГОСТ 9544-2015 и ГОСТ 24054-80, где регламентируются класс герметичности, время выдержки, допустимый расход через седловую пару и условия испытаний рабочей средой или ее заменителем. Для технологических и магистральных трубопроводов используются ГОСТ 25659-83 и ГОСТ Р 53672-2009, где помимо герметичности оценивается прочность и устойчивость трубопроводной системы. Преимуществом методов является технологическая простота и высокая производительность, ограничением служит чувствительность, обычно не ниже 10⁻³…10⁻⁵ Па·м³/с, что недостаточно для высоковакуумной техники и криогенных межслойных изоляций.
Вакуумные и масс-спектрометрические методы

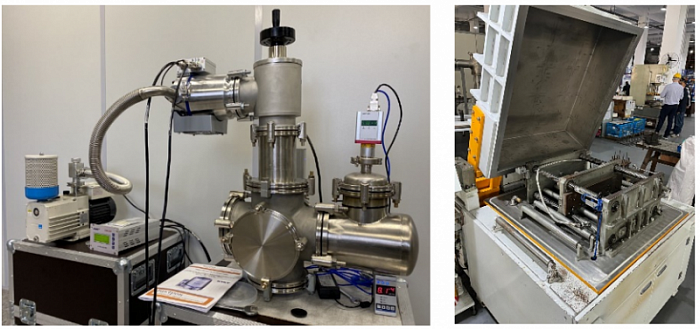

Для изделий с повышенными требованиями к удельной утечке применяются вакуумные методы. ГОСТ 28517-90 устанавливает порядок масс-спектрометрического течеискания с использованием гелия как индикаторного газа. Метод вакуумной камеры заключается в откачке испытуемого объема до требуемого давления, стабилизации фона, внесении индикаторного газа на внешнюю поверхность и регистрации ионного тока пропорционально натеканию. Метод обдува применяется для изделий с внутренним газом-носителем при атмосферном давлении и позволяет локализовать дефекты по фронту сигнала. РД 26-01-87-2002 определяет требования к эталонным течам, калибровке чувствительности, учету фонового гелия, утечек через уплотнения и влиянию температуры. Достижимая чувствительность метода вплоть до 10⁻¹¹…10⁻¹² Па·м³/с делает его приоритетным для криогенных резервуаров, вакуумных систем, приборостроения и атомной энергетики. Для сосудов и аппаратов под давлением вакуумные и комбинированные схемы регламентируются ГОСТ 34233.2-2017 с требованиями к вакуумированию, времени стабилизации и критериям приемки.
Специальные методики для арматуры и теплообменного оборудования
Теплообменное оборудование испытывается по ОСТ 26.260.14-2001 с поочередной проверкой трубок на протечки между трубным и межтрубным пространством. Методика допускает как гидравлические, так и гелиевые схемы, при этом особое внимание уделяется допустимому расходу натекания и температурному режиму. Для арматуры требования ОСТ 26-291-94 дополняют ГОСТ 9544-2015, конкретизируя проверку герметичности штока, крышки и корпуса с учетом конструктивных особенностей и типов уплотнений. При контроле резьбовых и фланцевых соединений применяются положения профильных ГОСТ с учетом момента затяжки, состояния уплотнительных поверхностей и требований к смазочно-герметизирующим материалам.
Требования атомной отрасли
В атомной энергетике применяются ПНАЭ Г-7-019-89 и нормативные документы НП-084-15, НП-089-15, НП-104-18, НП-105-18. Эти документы устанавливают пониженные пределы допускаемых утечек для систем безопасности, обязательную периодичность испытаний, правила проведения приемо-сдаточных и периодических проверок, а также требования к квалификации персонала и метрологическому обеспечению. Практика включает использование масс-спектрометрии гелия для ответственных контуров и монометрических схем для крупногабаритных систем с контролем падения давления в установленном временном окне.
Подготовка изделий и метрологическое обеспечение
Независимо от выбранного метода ключевое значение имеет корректная подготовка. Для пневмо- и гидроиспытаний требуется очистка внутренних полостей, удаление воздуха и обеспечение температурной стабильности. Для вакуумных методов обязательны проверка вакуумоплотности трасс и фурнитуры, контроль фоновых утечек, дегазация перед началом измерений. Метрологическая прослеживаемость обеспечивается применением поверенных средств измерений давления и расхода, а также эталонных течей гелия с действующими свидетельствами калибровки. Порядок калибровки и расчет погрешности определяется методиками, согласованными с требованиями ГОСТ 28517-90, РД 26-01-87-2002 и соответствующих разделов ГОСТ Р 50.05.01-2018.
Оформление результатов и критерии приемки
Протокол испытаний должен содержать однозначную идентификацию изделия, ссылку на примененный нормативный документ и метод, условия испытаний, используемую среду, значения давлений или предельную чувствительность, результаты измерений и вывод о соответствии. Для арматуры указываются классы герметичности затвора и корпуса, для трубопроводов и сосудов фиксируются испытательные давления и выдержки, для масс-спектрометрии приводится значение удельной утечки и параметры калибровки. Состав и структура протокола регламентируются требованиями базовых стандартов, в том числе ГОСТ Р 50.05.01-2018 и профильных ГОСТ на изделие.
Выбор метода и практические рекомендации
Выбор метода испытаний определяется назначением изделия, допустимым уровнем утечек, риском повреждения при нагружении и экономическими ограничениями. Для магистральных и технологических трубопроводов с большим объемом целесообразны гидравлические схемы с последующим пневматическим контролем локальных узлов. Для арматуры применяются регламентированные стендовые испытания на герметичность затвора и корпуса с воспроизведением рабочих условий. Для криогенных резервуаров и вакуумной теплоизоляции оптимален масс-спектрометрический метод с вакуумной камерой и контролем фона, что обеспечивает достижение требуемой чувствительности. В атомной и оборонной отраслях приоритет отдается методикам, обеспечивающим документированную прослеживаемость и более низкие пределы обнаружения, с обязательной квалификацией персонала.
Российские нормативные документы формируют целостную систему методов испытаний на герметичность для различных отраслей. Корректное сопоставление требований стандарта с конструкцией и условиями эксплуатации изделия обеспечивает достоверную оценку герметичности и снижает эксплуатационные риски. Практическая реализация методик требует дисциплины в подготовке, метрологической прослеживаемости, квалифицированного персонала и корректного оформления результатов, что в совокупности обеспечивает соответствие требованиям промышленной безопасности и надежности.
