Уплотнительные кольца в испытаниях на герметичность: выбор эластомера, расчет посадочного места, контроль деградации и проверка утечек

Уплотнительное кольцо часто воспринимают как мелкую расходную деталь, которую можно заменить на ближайший аналог. В испытаниях на герметичность такая логика быстро приводит к ложным выводам и к повторным испытаниям. Эластомер работает на границе трех факторов. Температура меняет модуль упругости и объем, химическая среда меняет состав и свойства смеси, давление задает механическую нагрузку и риск выдавливания в зазор. Если хотя бы один фактор оценен неверно, Вы получите натекание, потерю ресурса или неустойчивую герметичность при циклировании.

В этой главе я разберу практическую инженерию кольцевых уплотнений применительно к контролю герметичности. Я свяжу выбор материала с режимом испытаний, объясню смысл заводской маркировки, покажу типовые механизмы деградации и дам критерии, которые помогают отличить дефект изделия от ошибки комплектации или сборки. Отдельным блоком я опишу специфику вакуума, где уплотнение перестает получать помощь от внутреннего давления и начинает ограничиваться проницаемостью материала и качеством поверхности фланцев.

Почему выбор материала всегда является компромиссом

Под словом резина в документации скрывается класс эластомеров с разной химической основой и разным набором добавок. Производитель формирует смесь не только из базового полимера. Он вводит сажу, вулканизующие агенты, пластификаторы, антиоксиданты и наполнители. Именно поэтому два кольца одинакового размера могут вести себя принципиально по-разному в одном и том же узле.

Для контроля герметичности важно исходить из среды испытания и из режима эксплуатации. В гидравлике кольцо может контактировать с минеральным маслом при температуре 60-120 градусов Цельсия, а в узле тормозной системы оно контактирует с гликолевой жидкостью. В вакуумной камере кольцо контактирует с воздухом, следовыми реагентами, парами растворителей после промывки и может проходить прогрев. Один материал не перекрывает все эти случаи без потерь по ресурсу и по стабильности герметичности.

Силиконовые эластомеры: широкий температурный диапазон и узкие ограничения по пару и износу

Силиконовые каучуки ценят за работу в широком диапазоне температур, включая глубокий холод и сухой нагрев до высоких значений. Такая стабильность связана с химической структурой силоксановых связей. При этом силикон демонстрирует слабую стойкость к истиранию и разрыву, поэтому в динамических уплотнениях он быстро теряет ресурс.

Отдельный риск связан с перегретым водяным паром. В среде пара при повышенной температуре возможно разрушение полимерной цепи по механизму гидролиза. Если Ваш узел проходит паровую мойку или стерилизацию, Вы должны проверять совместимость материала не по сухому нагреву, а по режиму влажного тепла.

Бутадиен стирольный каучук: высокая износостойкость и строгий запрет по минеральным маслам

Бутадиен стирольный каучук применяют там, где требуется стойкость к истиранию. На практике значительная доля этого материала уходит в шины. В уплотнениях его применимость ограничена химической совместимостью. Минеральные масла и топливо вызывают деградацию и размягчение, поэтому для маслосистем этот материал непригоден. При этом в гликолевых средах, характерных для некоторых тормозных жидкостей, он может работать приемлемо.

Для испытаний на герметичность это означает, что одинаковое по размеру кольцо, установленное по ошибке вместо другого материала, может дать мгновенную утечку или сохранит герметичность только на стенде, но деградирует в реальной эксплуатации. Поэтому контроль материала входит в процедуру приемки, так же как контроль размеров и дефектов поверхности.

Заводская маркировка смеси и твердость по Шору A

Уплотнение в промышленной поставке часто имеет код, который несет информацию о базовом полимере, рецептуре смеси и твердости. Первая буква указывает семейство материала. Дальнейшие цифры задают конкретную рецептуру компаунда, которая обеспечивает повторяемость свойств между партиями. Последние цифры обычно соответствуют твердости по шкале Шора A.

Твердость по Шору A измеряет сопротивление вдавливанию. В практическом смысле твердость определяет два параметра. Первый параметр связан с способностью кольца заполнить микронеровности фланца и обеспечить контактное давление. Второй параметр связан с сопротивлением выдавливанию в зазор при высоком перепаде давления. Если материал слишком мягкий, его выдавит в зазор, возникнут задиры и канал утечки. Если материал слишком жесткий, он хуже компенсирует микроподвижки и требует более высокого монтажного обжатия.

Тепловое расширение эластомеров и расчет свободного объема канавки

Эластомеры имеют коэффициент теплового расширения существенно выше, чем металлы. При нагреве объем кольца может заметно увеличиться. Если Вы рассчитали канавку без учета этого эффекта, кольцо заполнит свободный объем и начнет создавать чрезмерные контактные напряжения. В результате ускорится остаточная деформация при сжатии, а в тонкостенных узлах возможно пластическое деформирование металла и потеря геометрии посадочного места.

Для испытаний на герметичность особенно критичны режимы прогрева и термоциклирования. При приемочных испытаниях Вы можете получить герметичность на холодном узле, но потерять герметичность после прогрева из-за перераспределения напряжений и деградации эластомера. Поэтому требования к свободному объему канавки и к допустимому обжатию следует задавать с учетом максимальной температуры узла и с учетом коэффициента расширения конкретного компаунда.

Химическая совместимость: набухание и вымывание добавок

При контакте с жидкостью эластомер может набухать. Молекулы среды проникают в полимерную сетку и раздвигают цепи. Параллельно возможен обратный процесс, когда жидкость вымывает пластификаторы и низкомолекулярные компоненты смеси. Набухание увеличивает размеры и может временно улучшить герметизацию. Вымывание добавок снижает массу и делает материал более жестким и хрупким. Итоговое состояние определяется балансом двух процессов.

Для контроля герметичности вывод прямой. Если Вы проводите испытание на воде, а эксплуатация происходит на масле, результат испытания не подтверждает работоспособность материала в реальной среде. Вам требуется либо испытание в эксплуатационной среде, либо подтверждение совместимости по данным производителя и по моделированию изменения свойств во времени.

Работа на холоде и показатель низкотемпературной эластичности

При охлаждении эластомер приближается к температуре стеклования и теряет эластичность. В статическом уплотнении это приводит к тому, что кольцо перестает компенсировать микронеровности и микроподвижки фланцев. Для оценки применяют температурный ретракционный показатель, который отражает способность материала восстанавливать деформацию при нагреве после охлаждения. В практических условиях этот показатель помогает установить нижнюю границу температуры, при которой кольцо сохраняет работоспособность как уплотнение.

Для испытаний на герметичность в климатических камерах следует задавать выдержку, которая обеспечивает выравнивание температуры не только воздуха, но и металла узла. Далее следует проводить контроль утечки на стабильном режиме, поскольку при переходных процессах показания могут отражать релаксацию материала, а не истинную негерметичность.

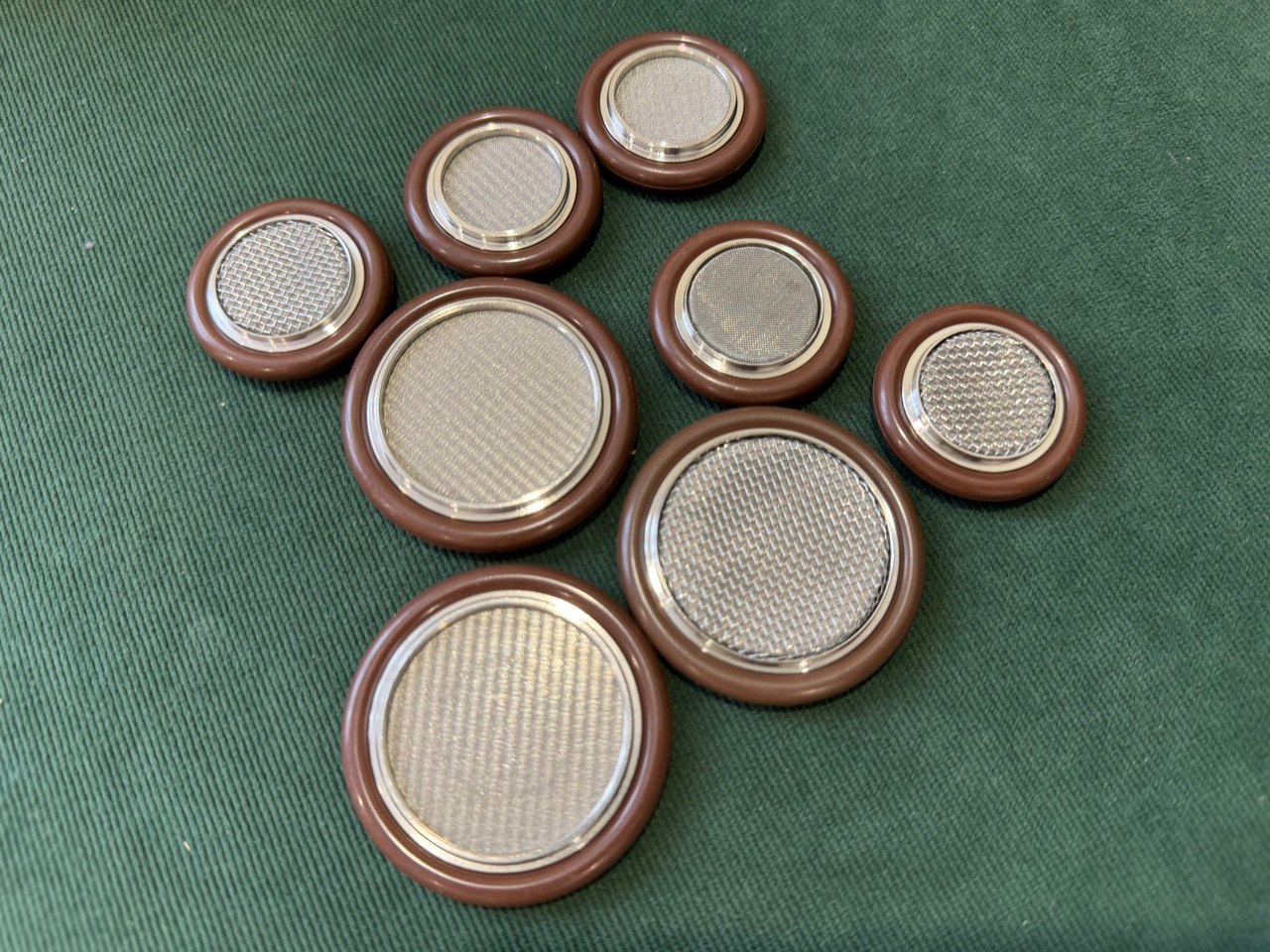

Особенность вакуума: отсутствие самоуплотнения и проницаемость эластомера

В системах с избыточным давлением среда помогает уплотнению. Давление прижимает материал к стенкам канавки и увеличивает контактное напряжение. В вакууме этот механизм отсутствует. Снаружи действует атмосферное давление, а изнутри нет поддерживающего давления, поэтому герметичность определяется монтажным обжатием, точностью геометрии и качеством поверхности.

В вакууме появляется еще один фактор, который редко учитывают в гидравлике. Газ может проходить через объем эластомера по механизму проницаемости. Этот поток может быть малым, но для высоких требований по натеканию он становится измеримым. Поэтому для высокого вакуума важно снижать площадь контакта эластомера с вакуумным объемом, исключать избыточные полимерные поверхности, применять минимально необходимую смазку и контролировать чистоту, чтобы не создавать источники десорбции.

Качество обработки фланцев в вакууме критично. Микроцарапины и риски становятся каналами натекания. Если поверхность обработана грубо, никакое увеличение обжатия не обеспечит стабильную герметичность без разрушения кольца. В системах с повышенными требованиями применяют два контура уплотнения и барьерные решения, однако базовая дисциплина обработки и сборки остается определяющей.

Остаточная деформация при сжатии как главный признак старения

Уплотнение работает за счет упругого стремления вернуться к исходной форме. При длительной работе, особенно при высокой температуре, часть полимерных связей перестраивается так, что материал фиксирует деформированное состояние. Это явление называют остаточной деформацией при сжатии. Если величина остаточной деформации становится большой, кольцо теряет контактное давление и перестает держать герметичность при вибрации, термоциклировании и перепадах давления.

В методиках приемочного контроля полезно разделять два дефекта. Первый дефект связан с дефектом поверхности или геометрии кольца и проявляется сразу. Второй дефект связан с деградацией и проявляется после выдержки по температуре и времени. Поэтому испытание на герметичность для ответственных узлов следует дополнять ресурсной выдержкой в расчетной среде или расчетным подтверждением по данным компаунда.

Пищевая, фармацевтическая и чистая техника: ограничения по источникам сырья и по миграции компонентов

В пищевых и фармацевтических системах уплотнение оценивают не только по герметичности. Материал должен переносить режимы мойки и стерилизации и не должен выделять в продукт компоненты, которые недопустимы по санитарным требованиям. В ряде применений предъявляют требования к отсутствию ингредиентов животного происхождения в составе смеси. Такая постановка связана с исключением биологических рисков и с регламентами отрасли.

Отдельно контролируют пластификаторы. Некоторые группы пластификаторов рассматривают как нежелательные из-за потенциальной миграции и токсикологических ограничений. Для Вас это означает, что подбор материала должен начинаться с требований отрасли, затем подтверждаться химической совместимостью и только после этого переходить к расчету канавки и к испытаниям.

В производстве микроэлектроники и в газовых системах высокой чистоты требования еще жестче. Любая деградация эластомера и выделение летучих фракций приводит к загрязнению. В таких системах применяют специальные компаунды, производимые в контролируемых условиях, а методика сборки и чистки становится частью обеспечения герметичности.

Как включить контроль уплотнений в методику испытаний на герметичность

Если Вы проводите приемочные испытания изделия, следует фиксировать материал и твердость уплотнений, а также контролировать геометрию посадочного места. Для статических соединений ключевыми параметрами остаются обжатие, свободный объем канавки, зазор против выдавливания и качество поверхности. Для динамических уплотнений дополнительно контролируют трение, тепловыделение и износ.

При спорных результатах полезно применять раздельную диагностику. Сначала Вы подтверждаете герметичность без внешних воздействий. Затем Вы вводите температурный фактор, механическое нагружение или выдержку в среде и отслеживаете изменение утечки. Если утечка растет после выдержки, вероятной причиной становится деградация эластомера или вымывание компонентов. Если утечка появляется сразу и локализуется по стыку, вероятной причиной становится сборка, геометрия или дефект поверхности.

Услуги лаборатории контроля герметичности Leaklab по уплотнениям и узлам герметизации

Лаборатория Leaklab рассматривает уплотнительный узел как измеряемую систему, в которой материал, геометрия и режим испытаний взаимосвязаны. Мы помогаем заказчику получить воспроизводимый контроль герметичности без подмены причины утечки следствием. Мы фиксируем условия испытаний и оформляем протокол, который позволяет повторить результат на производстве и при входном контроле у конечного пользователя.

Leaklab выполняет входную проверку уплотнений для ответственных узлов. Мы подтверждаем маркировку материала по документации поставщика, проверяем твердость по Шору A на выборочных образцах, оцениваем состояние поверхности и геометрию. Для партий, которые идут в вакуумные системы или в высокочистые контуры, мы отдельно оцениваем риски по выделению летучих фракций по косвенным признакам и по режимам подготовки, которые Вы применяете на участке сборки.

Leaklab выполняет испытания узлов герметизации в условиях, приближенных к эксплуатации. Мы проводим гелиевое течеискание вакуумных узлов и камер, локализуем натекания по фланцам, вводам и арматуре, подтверждаем скорость утечки измерением. Для узлов с избыточным давлением мы применяем методы падения давления и методы с контрольным газом, если требуется селективность. Мы подбираем режимы выдержки и стабилизации, чтобы исключить ложные результаты из-за температурной релаксации эластомера и из-за влияния растворенного газа в жидкости.

Если утечка связана с посадочным местом, мы выполняем технический разбор геометрии. Мы анализируем расчет обжатия, свободного объема, зазора против выдавливания и качество поверхности. Мы выдаем рекомендации по доработке канавки и по дисциплине сборки, включая порядок затяжки, контроль чистоты уплотнительных полок, выбор смазки для вакуума и требования к сушке после промывки. Для вакуумных узлов мы отдельно оцениваем риск проницаемости эластомера и подбираем решение по типу компаунда и по снижению площади полимерной поверхности, контактирующей с вакуумным объемом.

Для серийных изделий Leaklab помогает оформить методику приемочного контроля. Мы задаем контрольные параметры, указываем измеряемые критерии браковки и вводим проверку уплотнений как обязательный пункт, если без него невозможно обеспечить повторяемость. Такая методика снижает риск повторных испытаний и снижает риск отказов в эксплуатации, когда уплотнение формально держало стенд, но не выдержало реальную среду и термоциклы.
