Измерение давления, анализ состава остаточного газа, градуировка и контроль герметичности

Высокий вакуум часто воспринимают как простую задачу откачки воздуха. На практике Вы создаете физическую среду, в которой на первый план выходят процессы, незаметные при атмосферном давлении. При глубоком разрежении меняется режим переноса газа, растет роль взаимодействия молекул со стенками, усиливается влияние электромагнитных полей, а измерение давления перестает быть механическим. В этом режиме измерительная система становится частью вакуумной системы и влияет на результат.

Цель этой главы состоит в том, чтобы связать в одну инженерную логику четыре направления. Первое направление включает выбор принципа измерения давления в диапазоне высокого вакуума. Второе направление включает измерение парциальных давлений, когда важно знать не только сумму, но и состав остаточного газа. Третье направление включает градуировку и проверку приборов в области малых давлений. Четвертое направление включает контроль герметичности как обязательное условие для достоверных измерений и для достижения заданного остаточного давления.

Почему давление в высоком вакууме измеряют не силой, а физическими эффектами

Механические барометры и деформационные манометры опираются на силу давления. При переходе к высоким вакуумам механический сигнал падает ниже порога чувствительности измерительного органа. Вы не можете бесконечно уменьшать жесткость мембраны или увеличивать плечо рычага, поскольку шумы, дрейф и паразитные деформации быстро перекрывают полезный сигнал. Поэтому в области высоких вакуумов применяют методы, которые преобразуют концентрацию молекул в электрический ток. В основе этих методов лежит ионизация остаточного газа и регистрация заряженных частиц.

В инженерной практике важно помнить, что вакуумметр в высоком вакууме измеряет не давление как силу, а плотность молекул через выбранный физический механизм. Это объясняет, почему разные типы вакуумметров имеют разные пределы чувствительности, разные газовые поправки и разные источники ложного сигнала.

Радиоизотопные ионизационные вакуумметры: принцип альфатрона

Радиоизотопный вакуумметр, который часто называют альфатрон, основан на ионизации остаточного газа альфа-частицами. Внутри измерительного объема расположен источник излучения. Альфа-частицы, проходя через газ, выбивают электроны из молекул и создают положительные ионы. Эти ионы собираются электродами, и прибор регистрирует ионный ток.

В рабочем диапазоне ионный ток I пропорционален давлению P по зависимости вида I = S · P, где S является чувствительностью. Такая пропорция удобна для инженерного использования, поскольку позволяет свести измерение к линейной шкале в определенной области давлений. Нижний предел метода ограничивается паразитными токами, которые возникают из-за вторичных процессов, вызванных излучением. При дальнейшей откачке полезный сигнал уменьшается, а фоновые токи начинают доминировать и маскировать вклад реальной ионизации газа.

При выборе радиоизотопного метода следует учитывать радиационные ограничения и требования безопасности. На практике применяют источники с меньшей энергией частиц для снижения опасности, сохраняя общий принцип измерения через ток ионизации.

Холоднокатодные разрядные вакуумметры в магнитном поле: логика манометра Пеннинга

Для более низких давлений применяют разрядные вакуумметры с холодным катодом в магнитном поле. Ключевая проблема в глубоком вакууме заключается в том, что вероятность столкновения электрона с молекулой мала. Если электрон летит от катода к аноду по короткой траектории, он часто достигает электрода, не совершив ионизацию. Тогда разряд становится неустойчивым, а измерительный ток теряет связь с давлением.

Магнитное поле решает задачу увеличением эффективной длины пути электрона. Под действием магнитного поля электрон движется по закрученной траектории и многократно проходит через измерительный объем. Вероятность столкновения с молекулой возрастает, частота ионизации растет, и прибор получает устойчивый измерительный ток в области сверхнизких давлений. В инженерном смысле Вы используете магнитное поле как средство увеличения статистики столкновений, а значит как средство увеличения чувствительности.

В развитых схемах применяют дополнительные экранирующие элементы, которые снижают вероятность ложного сигнала от холодной эмиссии, возникающей в сильных электрических полях. Это повышает стабильность показаний и расширяет область применимости.

Парциальные давления и необходимость анализа состава остаточного газа

При переходе к высоким вакуумам одной цифры суммарного давления часто недостаточно. В реальных системах остаточный газ состоит из смеси: водород, угарный газ, аргон, водяной пар, следы технологических газов и органических паров. Эти компоненты по-разному влияют на процессы в камере, на чистоту поверхностей, на работу источников и на деградацию покрытия. Для диагностики Вы должны измерять парциальные давления, то есть вклад каждого компонента в общее давление.

Вакуумная масс-спектрометрия решает эту задачу путем разделения ионов по массе. Вы получаете спектр, по которому определяете, какие газы доминируют, и связываете это с источниками: десорбция, диффузия через стенки, утечки, обратный перенос из насосов, загрязнение.

Масс-спектрометрия в вакуумной диагностике: статические и динамические схемы

Классические статические масс-спектрометры используют постоянное магнитное поле для разделения ионного пучка. Ионы, разогнанные электрическим полем, отклоняются в магнитном поле. Радиус траектории зависит от магнитной индукции, ускоряющего напряжения и массы иона. Тяжелые ионы отклоняются иначе, чем легкие, поэтому пучок разделяется по массам, и Вы можете регистрировать отдельные компоненты смеси.

Динамические схемы используют фактор времени и резонанс. В приборах с резонансным принципом ионы определенной массы приходят в резонанс с высокочастотным полем, их траектория изменяется так, что они достигают коллектора. В приборах времени пролета ионы получают одинаковую энергию, а затем разделяются по скорости. Легкие ионы достигают детектора быстрее тяжелых, поэтому время пролета становится измерительным параметром массы.

Квадрупольный масс-спектрометр реализует электрическое разделение в поле четырех электродов с переменным напряжением. Устойчивую траекторию сохраняют только ионы с заданным отношением массы к заряду, остальные теряют устойчивость и не достигают коллектора. Эта схема удобна для вакуумной диагностики и для контроля чистоты, поскольку она компактна и допускает быстрый скан по массам.

Градуировка вакуумных измерений: почему статические методы теряют точность при низких давлениях

Градуировка в области высоких вакуумов является самостоятельной инженерной задачей. Простейший подход основан на объемном расширении. Газ из малого известного объема V₁ под давлением P₁ расширяют в больший объем V₂ и рассчитывают новое давление P₂ по закону Бойля-Мариотта, приближенно как P₂ ≈ (V₁/V₂) · P₁. В области умеренных разрежений этот метод удобен и понятен.

При сверхнизких давлениях статические методы начинают искажаться сорбцией и десорбцией. Стенки камеры поглощают газ или выделяют газ, и Вы уже не контролируете реальное количество вещества, которое участвует в расширении. Из-за этого расчетное давление перестает быть опорным значением, а погрешность растет быстрее, чем Вы ожидаете по геометрии объемов. На практике в области низких давлений предпочтение отдают динамическим методам, основанным на заданной интенсивности течения через калиброванное отверстие с известной проводимостью. В такой схеме давление связывают с расходом и проводимостью, а не с единовременным запасом газа в объеме.

Контроль герметичности как условие достоверных измерений

Любые высокочувствительные измерения давления теряют смысл, если в системе присутствует утечка. В высоком вакууме малейшее натекание быстро формирует газовую нагрузку, которая перекрывает улучшения от замены насосов и от прогрева. Поэтому контроль герметичности является базовой процедурой, а не дополнительной опцией.

Исторически применяли простые методы при избыточном давлении, включая обмыливание. Для стеклянных систем использовали искроразрядные методы с высокочастотными генераторами, когда локальный разряд помогал найти место натекания по характеру свечения. Для специальных задач применяли селективные детекторы по определенным газам, включая методы, использующие селективную проницаемость материалов при высокой температуре.

В промышленной вакуумной технике основным методом для высокой чувствительности стал масс-спектрометрический метод с гелием. Гелий обладает малой молекулярной массой, высокой проникающей способностью, химической инертностью и низкой естественной концентрацией в воздухе. Эти свойства делают его удобным пробным газом, поскольку фон в нормальных условиях мал, а прибор может выделять гелий по массе с высокой селективностью.

Материалы вакуумных систем: дегазация, запреты и компромиссы

Достижимое давление в вакуумной системе определяется не только насосами, но и газовыделением материалов. Любой материал, помещенный в вакуум, выделяет ранее поглощенные газы. В реальных системах это водород, азот, кислород, угарный газ, а также водяной пар, удерживаемый поверхностями. Чем выше требования к вакууму, тем жестче требования к дегазации, чистке и прогреву.

Основным конструкционным материалом для высоковакуумной техники служит нержавеющая сталь. Для более жестких тепловых режимов и для специальных узлов применяют тугоплавкие металлы, включая вольфрам и молибден. При выборе материалов следует учитывать не только механические свойства, но и поведение при прогреве и влияние на чистоту. Отдельные сплавы нежелательны в высоком вакууме из-за испарения компонентов при повышенной температуре и из-за последующего загрязнения системы.

Стекло и керамика применяются в вакуумной технике, но требуют учета теплового расширения при спаях с металлами. Коэффициент линейного расширения определяет надежность переходов при нагреве и охлаждении. Для спаев используют согласованные материалы и специальные сплавы, чтобы избежать разрушения при термоциклировании. Дегазацию стекла проводят при температурах, близких к размягчению, чтобы удалить сорбированную влагу и растворенные газы без деформации элемента.

Органические материалы в вакууме всегда являются компромиссом. Уплотнения, смазки, клеевые составы и замазки дают технологические преимущества, но создают газовую нагрузку и органический фон. Поэтому выбор органики должен опираться на допустимую газовую нагрузку, допустимую температуру и требования к чистоте поверхности. Для подвижных соединений и уплотнений применяют специальные материалы, рассчитанные на вакуумную эксплуатацию, и ограничивают их применение в зонах, где требуется минимальный фон.

Как отделять утечку от газовыделения при диагностике вакуумной системы

В инженерной диагностике важно различать два источника газа. Первый источник связан с утечкой, то есть с притоком извне через дефект. Второй источник связан с газовыделением стенок, уплотнений и внутренних материалов. Эти источники дают разные признаки, но их легко перепутать, если Вы не задаете условия измерения.

Для разделения причин применяют последовательность действий. Сначала стабилизируют режим откачки и фиксируют динамику снижения давления. Затем изолируют объем и регистрируют нарастание давления во времени. После этого выполняют локализацию гелием и анализируют реакцию системы на локальное воздействие пробным газом. Отдельно используют прогрев, поскольку при прогреве газовыделение часто резко изменяется, а утечка остается близкой к постоянной. При необходимости подтверждают вывод повторным циклом при тех же температурах, времени выдержки и конфигурации трактов.

Услуги лаборатории контроля герметичности Leaklab для вакуумных систем и измерительных задач высокого вакуума

Лаборатория Leaklab выполняет контроль герметичности и вакуумную диагностику в логике измеряемых причин, а не в логике перебора компонентов. Мы начинаем с фиксации Вашего требования в измеряемых величинах. Мы уточняем целевое давление, допустимое натекание, допустимую газовую нагрузку и время стабилизации. После этого мы выбираем методы, которые позволяют разделить вклад утечки, вклад газовыделения и вклад обратного переноса из насосного тракта.

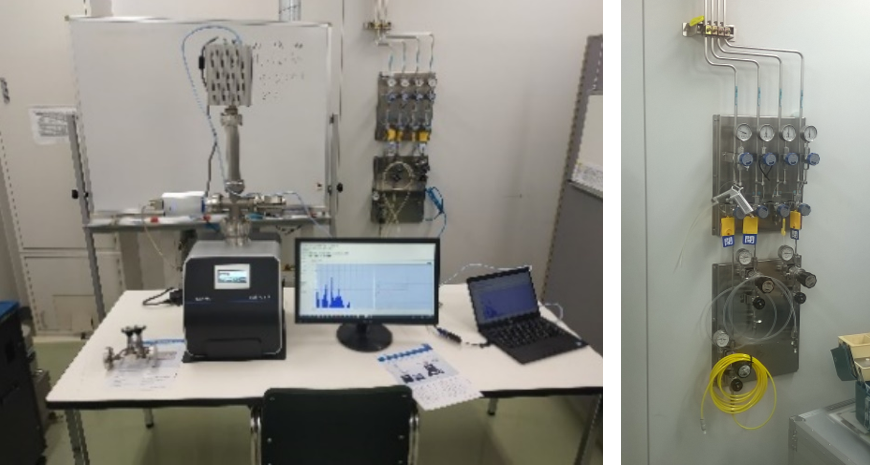

При поиске натеканий Leaklab применяет гелиевое масс-спектрометрическое течеискание с локализацией дефекта. Мы работаем с вакуумными камерами, вводами, сильфонными узлами, фланцами, клапанами, сварными швами и трубопроводами. Мы документируем режимы испытаний, включая рабочее давление, конфигурацию откачки, уровень фонового сигнала и способ подачи пробного газа. В результате Вы получаете подтвержденную скорость утечки и привязку к конкретному месту, что позволяет планировать ремонт без лишней разборки.

Для задач, где система упирается в медленную дегазацию, мы выполняем диагностику газовой нагрузки. Мы регистрируем нарастание давления в изолированном объеме и оцениваем форму кривой. Мы сопоставляем результаты с конструкцией и материалами узлов, чтобы отличить водяной пар от органического фона и от диффузионных процессов. Мы выдаем рекомендации по подготовке поверхности, обезжириванию, осушке и прогреву с указанием температур, длительности выдержек и порядка действий. Такой подход снижает время выхода установки на рабочий режим и уменьшает риск ложных выводов о негерметичности.

Если Ваши измерения ограничены методикой или прибором, Leaklab помогает выстроить измерительный контур. Мы проверяем корректность установки вакуумметров по месту, оцениваем влияние проводимости линий и расположения датчиков, а также выявляем режимы, при которых вакуумметр начинает заметно влиять на газовый баланс. Мы разрабатываем порядок контроля, который учитывает прогрев, последовательность включения приборов, стабилизацию и повторяемость условий, чтобы протокол был сопоставим между разными испытаниями и разными партиями изделий.

Для предприятий, которые внедряют вакуумные испытания в серийное производство, мы формируем приемочные критерии. Мы переводим требования к остаточному давлению в требования к натеканию и к допустимому газовыделению. Мы описываем контрольные операции, точки измерения, времена выдержек и условия, при которых результат считается достоверным. По итогам работ Вы получаете протокол испытаний и техническое заключение, пригодные для внутреннего контроля качества и для приемки у поставщика.
