Испытания на герметичность по методу падения давления: точная оценка утечки в крупногабаритных уплотнениях и узлах сопряжения
В большинстве промышленных задач герметичность воспринимают как свойство конструкции: «держит давление» или «не держит». Такой подход приемлем только на уровне грубых дефектов. Как только мы переходим к микротечам, герметичность превращается в измеряемую величину, а испытание — в метрологическую процедуру, где ошибка в постановке опыта нередко превосходит собственно утечку. Наиболее показательный пример — испытания крупногабаритных стыковочных уплотнений, работающих на границе между внутренней атмосферой и внешним вакуумом. Здесь нет права на приблизительность: утечка измеряется не «шипением» и не «пузырьками», а массой газа, уходящей в единицу времени при строго заданном перепаде давлений.
В этой главе я рассматриваю методологию испытаний по падению давления (pressure decay) как инструмент количественной оценки скорости утечки для изделий с большим периметром уплотнения, значительной площадью контакта и повышенными требованиями к воспроизводимости. Речь идет о стыковочных узлах, герметизируемых по принципу «уплотнение–плита», о крупных фланцевых сопряжениях, о кольцевых интерфейсах вакуумных и газовых систем, где основная задача заключается в подтверждении малой скорости утечки на фоне неизбежных паразитных факторов: температурного дрейфа, деформаций, газовыделения материалов и утечек самого стенда.
Проблема крупного масштаба: чем больше диаметр — тем сложнее измерить малую утечку
Интуитивно кажется, что чем массивнее изделие, тем проще обеспечить герметичность. В действительности рост габаритов усложняет задачу. Уплотнительный контур становится длиннее, суммарная протяженность потенциальных микродефектов возрастает, а обеспечить равномерное прижатие по всему периметру становится технически трудно. При этом целевой уровень утечки может быть чрезвычайно малым, что превращает испытание в измерение слабого сигнала. В подобных задачах цель формулируется не в терминах «класс герметичности» или «диаметр течи», а напрямую как допустимая потеря массы газа в сутки или в час. Такой критерий удобен тем, что он напрямую отражает эксплуатационный риск и позволяет «взвешивать» утечку через уравнение состояния газа.
Для понимания масштаба: в исследовательских работах по крупногабаритным кольцевым уплотнениям целевой предел утечки задавался на уровне тысячных долей фунта воздуха в сутки, то есть порядка грамма газа в день. Это величина, сопоставимая с массой небольшой металлической скрепки, но она должна быть доказана на стенде, где испытательная полость имеет большой объем, а измерительная система обязана «отличать» реальную утечку от любой температурной нестабильности и от утечек собственной оснастки.
Конструкция уплотнения как часть измерительной задачи
В крупногабаритных узлах широко применяется принцип многоконтурной герметизации. Нормативная логика проста: при диаметре контура выше определенного значения одиночный уплотнительный барьер считается недостаточным, и применяют минимум два независимых контура. В типовой реализации это может быть двойная эластомерная «колба» или два параллельных шнура, работающих одновременно и обеспечивающих резервирование. Такое решение снижает риск критической разгерметизации при локальном дефекте и одновременно усложняет процедуру измерения: сигнал утечки становится еще меньше, а влияние фоновых факторов — относительно больше.
Для испытаний по схеме «уплотнение–плита» важна гладкость и плоскостность ответной поверхности. В этом есть практический смысл: если пассивная сторона выполнена в виде плоской металлической плиты, ее проще очистить и обеспечить повторяемость контакта по сравнению с ответной частью, содержащей сложный профиль. Для промышленных систем это означает одно: геометрия ответной поверхности должна рассматриваться как элемент метода испытаний, а не как «второстепенная деталь конструкции». Даже микроскопическая волнистость приводит к локальным зонам недожатия и создает условия для формирования микроканалов.
Требования к материалам: утечка через дефект и утечка «из материала»
Отдельная категория ошибок связана с газовыделением (outgassing) эластомеров и полимерных элементов уплотнения. В вакуумных испытаниях материал может выделять летучие компоненты, а сорбированные газы выходят на поверхность, создавая ложный поток в измерительном объеме. С точки зрения давления это выглядит как утечка, хотя реального сквозного канала нет. В высокоточных испытаниях такая «кажущаяся утечка» обязана быть учтена методически. В ряде критических применений для материалов задаются жесткие ограничения по потере массы и доле конденсируемых летучих веществ. Это не формальность: в условиях вакуума и радиации летучая фракция может оседать на холодных поверхностях и оптике, ухудшая свойства приборов.
Даже в обычной промышленности, где нет оптики космического аппарата, газовыделение влияет на измерение. Если цель — подтвердить крайне малую скорость утечки, то сначала необходимо убедиться, что измеряемый «дрейф массы» обусловлен именно выходом воздуха через дефект, а не выделением сорбированных газов из материала. Это решается выдержкой, контролем температуры, предварительной дегазацией, а также корректной обработкой данных по динамике сигнала.Методология pressure decay: считать не «давление», а массу газа
Классический подход pressure decay заключается в регистрации изменения давления во времени в замкнутом объеме при постоянной температуре. Но в высокоточных задачах фактически измеряется не давление само по себе, а изменение массы газа. Для этого используют уравнение состояния идеального газа в форме, удобной для вычислений: масса пропорциональна произведению давления на объем и обратно пропорциональна температуре. Если объем испытательной полости известен, а давление и температура измеряются с достаточной частотой и точностью, то в каждый момент времени можно вычислять массу газа в испытательной полости. Тогда скорость утечки определяется как производная массы по времени, то есть наклон линии на графике «масса–время».
Практически это означает переход от «манометрии» к вычислительной метрологии. Давление и температура регистрируются с высокой частотой, затем усредняются по заданному окну, после чего применяется линейная регрессия на выбранном интервале. Наклон регрессионной прямой дает скорость утечки, а статистические параметры регрессии позволяют оценить достоверность результата. Важно, что такой подход автоматически отделяет случайный шум датчиков от тренда утечки и позволяет работать с сигналом, который по величине сопоставим с дрейфом измерительных каналов.Температура как главный источник ложного сигнала
Любое испытание по падению давления чувствительно к температуре, но в высокоточных задачах температура становится главным фактором, определяющим нижний предел обнаружения. Даже изменение температуры на доли градуса вызывает изменение давления, которое может быть ошибочно интерпретировано как утечка. Поэтому стенды для таких испытаний строятся вокруг термостабилизации: теплоизоляция, теплообменники, циркуляция термостатирующей жидкости, исключение конвективных потоков и локальных тепловых источников. Цель одна — сделать температуру испытательного объема максимально постоянной на протяжении всего интервала измерения.Температурный контроль важен не только в помещении, но и непосредственно в измеряемой полости. Недостаточно измерять температуру воздуха «где-то рядом». Датчики должны фиксировать температуру репрезентативно для испытательного объема. В идеале измерение температуры выполняется в нескольких точках, а алгоритм обработки данных учитывает возможную неоднородность. Если этого не сделать, измерение утечки окажется на самом деле измерением тепловых градиентов.
Перепад давления и схема испытания: имитация реальных условий
В задачах, где изделие разделяет внутреннюю атмосферу и вакуум, перепад давления при испытании обычно выбирают равным одной атмосфере. Это приближает испытание к эксплуатационным условиям и упрощает интерпретацию результата: скорость утечки по массе напрямую отражает ожидаемую потерю воздуха при реальной эксплуатации. На стенде создают атмосферное давление с одной стороны уплотнения и вакуум с другой стороны. При этом критически важно обеспечить, чтобы паразитные утечки стенда не доминировали над утечкой самого уплотнителя.

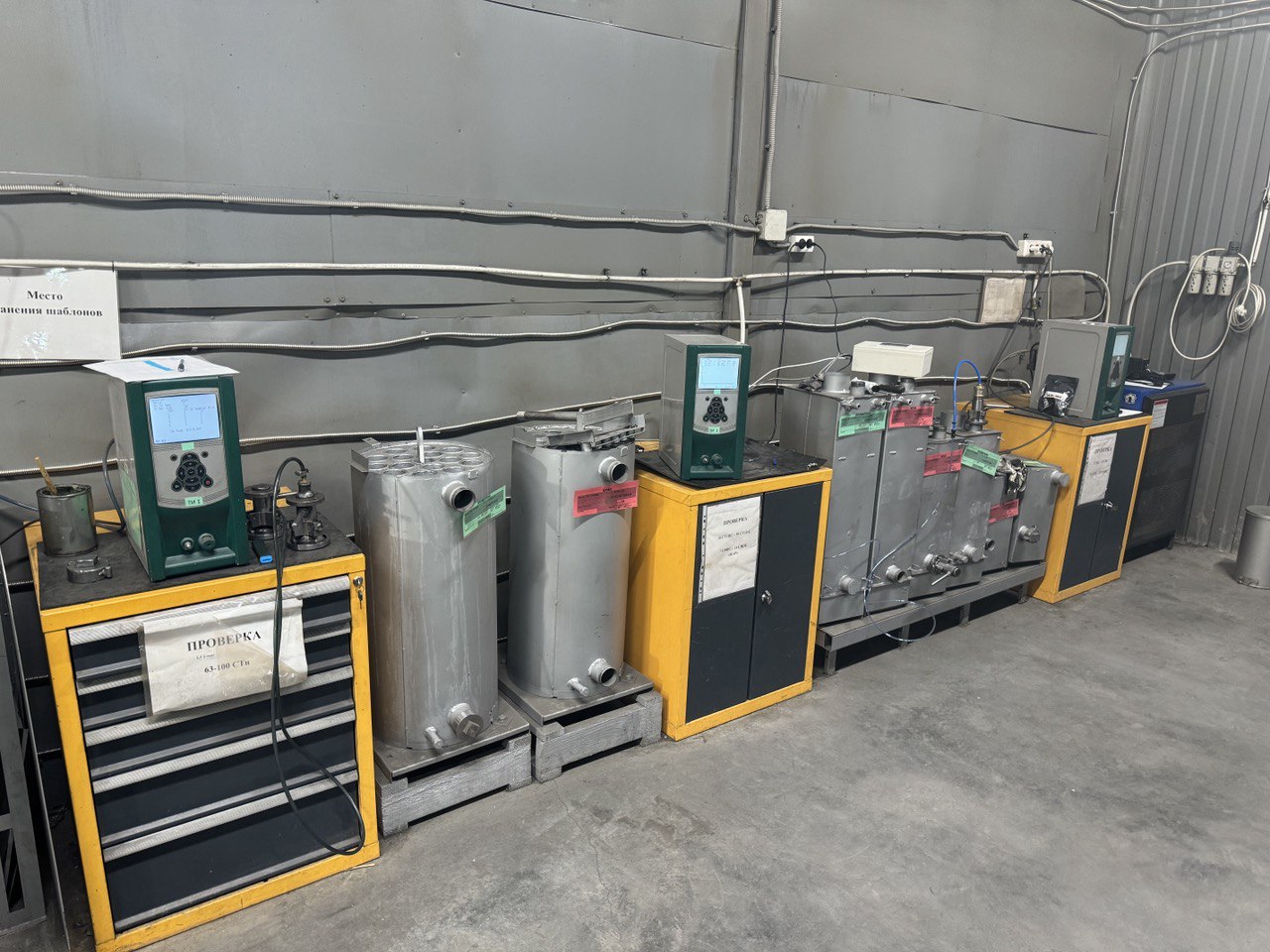

На практике стенд почти всегда имеет дополнительные пути утечки: соединительные фланцы, уплотнения крышек, технологические вводы, вспомогательные O-ring уплотнения. Это не устранимо полностью, поэтому методология должна быть консервативной. Испытатель обязан либо выделять вклад стенда отдельными контрольными измерениями, либо строить систему так, чтобы вклад стенда был заведомо ниже допустимого предела для изделия. В противном случае результат будет отражать качество стенда, а не качество изделия.Обработка данных: почему регрессия надежнее «разности начального и конечного»
Простая оценка по разности давления в начале и конце интервала измерения методически уязвима: она чувствительна к единичным выбросам и к медленным дрейфам датчиков. Линейная регрессия по массиву данных позволяет получить оценку утечки как устойчивый тренд, причем на любом выбранном интервале времени. Дополнительно может применяться консервативная оценка «первых минут против последних минут», когда сравниваются усредненные значения на начальном и конечном окнах, чтобы исключить сглаживание и проверить чувствительность к выбору интервала. Такой двойной подход повышает доверие к результату и позволяет выявлять нестабильность стенда.
Практические выводы для промышленного течеискания
Хотя приведенная методология разработана для особо ответственных систем, выводы полностью переносимы на промышленность. Во-первых, любой pressure decay требует температурной дисциплины. Во-вторых, при малых утечках следует считать массу газа через уравнение состояния, а не оперировать «падением давления» как единственным параметром. В-третьих, стенд и оснастка должны рассматриваться как часть измерительной системы и проходить собственную валидацию. В-четвертых, обработка данных должна опираться на статистически устойчивые методы, а не на единичные измерения.Для Leaklab это означает, что при разработке методики испытаний и проектировании оснастки приоритетом является не «максимальная чувствительность датчика», а контроль доминирующих источников погрешности: температуры, стабильности объема, паразитных утечек, газовыделения материалов и условий прижатия уплотнения. Только после этого имеет смысл обсуждать выбор конкретных сенсоров и частоту регистрации данных. Такой порядок действий обеспечивает воспроизводимость результатов и позволяет получать заключения, пригодные для технической документации и для реального управления рисками эксплуатации.
Метод падения давления является одним из наиболее универсальных инструментов количественной оценки герметичности. Но его практическая ценность раскрывается только тогда, когда испытание поставлено как измерительная задача: известен объем, измеряются давление и температура, контролируется тепловая стабильность, учитываются паразитные утечки стенда, а скорость утечки определяется по регрессионной обработке массива данных. В крупногабаритных уплотнениях и стыковочных интерфейсах именно такая методология позволяет уверенно подтверждать крайне малую потерю воздуха при перепаде давления в одну атмосферу и с запасом удовлетворять жестким требованиям безопасности.
