Газопроницаемость, химическая совместимость, экструзия, взрывная декомпрессия, хранение и контроль качества

Кольцо круглого сечения кажется простой деталью, но в испытаниях на герметичность оно часто определяет исход контроля. Металл формирует геометрию, а эластомер формирует запирающий контакт. В реальной технике кольцо работает в среде давления, температуры, трения и химического воздействия. При ошибке в материале или в конструкции канавки утечка появляется даже при качественной сварке и точной мехобработке. При корректной постановке задачи кольцо обеспечивает повторяемую герметичность и прогнозируемый ресурс узла.

В этой главе я рассматриваю кольца круглого сечения как объект инженерного расчета и как источник рисков в протоколах испытаний. Я связываю механизмы утечки через материал и по контакту с режимами давления и температуры. Я показываю, почему эластомер способен разрушать металл и почему быстрый сброс давления разрушает само кольцо. Я также формулирую требования к хранению и входному контролю, поскольку старение на складе способно дать отказ в эксплуатации.

Абсолютной газонепроницаемости у эластомеров нет

Эластомер не является монолитной стенкой на молекулярном уровне. Полимерная матрица представляет собой пространственную сеть, внутри которой возможна диффузия растворенного газа. При перепаде давлений газ растворяется в материале со стороны высокого давления, переносится через толщу уплотнения и выходит со стороны низкого давления. Этот перенос является физически закономерным. Он зависит от типа газа, температуры, перепада давлений и структуры конкретного компаунда.

Для испытаний на герметичность это означает следующее. При жестких требованиях к натеканию нельзя считать, что единственный путь утечки проходит через дефект металла. При низких уровнях утечки вклад газопроницаемости самого кольца может стать измеримым. В вакуумных системах и в газовых контурах высокой чистоты это ограничение часто становится доминирующим, если площадь контакта эластомера с вакуумным объемом велика.

Что определяет скорость диффузионной утечки через кольцо

Скорость утечки через эластомер определяется коэффициентом проницаемости материала и геометрией уплотнения. Влияние оказывает внутренний диаметр кольца и эффективная площадь переноса. Существенное влияние оказывает перепад давлений, поскольку он является движущей силой для растворения и переноса. Дополнительно влияют коэффициенты, связанные с наличием смазки и с величиной сжатия сечения кольца в канавке.

Сжатие сечения уменьшает толщину диффузионного пути и меняет контактное давление на поверхностях. При этом нельзя смешивать диффузионную утечку через объем эластомера и утечку по контакту металл-эластомер. Вторая утечка зависит от шероховатости, от царапин и от микронеровностей, которые формируют сеть микроканалов. На практике суммарная утечка часто складывается из обоих механизмов, поэтому расчет дает ориентир, а подтверждение выполняется испытанием на натекание.

Материал уплотнения меняет утечку на порядки

Разные компаунды демонстрируют существенно различающуюся проницаемость к газам. Для гелия высокую проницаемость обычно демонстрируют силиконовые материалы при повышенной температуре. Для фторэластомеров и для бутилкаучука проницаемость может быть кратно ниже при сопоставимых условиях. Такая разница напрямую влияет на скорость потери давления в газовых системах и на уровень натекания в вакуумных установках.

При выборе материала следует разделять две задачи. Первая задача связана с удержанием давления или вакуума на требуемом времени. Вторая задача связана с химической стойкостью и механическим ресурсом. Материал с низкой проницаемостью может оказаться непригодным по стойкости к среде или по устойчивости к декомпрессии. Поэтому выбор делают по совокупности факторов и подтверждают испытаниями на стенде в заданных режимах.

Эластомер способен ускорять коррозию металла

В инженерной практике металл часто считают пассивной основой, а эластомер считают нейтральным расходником. В реальности отдельные компаунды могут запускать коррозионные процессы на посадочных поверхностях. Один механизм связан с выделением агрессивных продуктов при термодеструкции отдельных материалов, содержащих хлорсодержащие фрагменты. При перегреве возможны продукты, которые действуют как коррозионные агенты и повреждают металл под кольцом.

Второй механизм связан с электрохимией. Между металлом и эластомером в эксплуатации часто образуется тонкая пленка влаги или конденсат. Такая пленка работает как электролит. В результате под кольцом может развиваться локальная коррозия, особенно при наличии разнородных металлов в сборке. Эта коррозия ухудшает шероховатость, формирует микроканалы и переводит дефект в разряд устойчивой утечки, которую уже нельзя устранить заменой одного кольца.

Взрывная декомпрессия разрушает кольцо изнутри

При работе под высоким давлением газ проникает в объем эластомера и накапливается в полимерной матрице. Если давление сбросить быстро, внешний перепад исчезает почти мгновенно, а внутри материала остается газ, стремящийся расшириться. Газ расширяется в объеме эластомера и создает локальные внутренние напряжения. На поверхности возникают вздутия, затем появляются разрывы и микротрещины, после чего кольцо теряет герметизирующую способность.

Риск такого разрушения возрастает при высоком давлении и при газах с высокой растворимостью в полимере. Практическая мера снижения риска связана с увеличением времени декомпрессии, если технологический процесс это допускает. Вторая мера связана с применением компаундов, устойчивых к взрывной декомпрессии. Для таких материалов применяют специальные рецептуры с повышенной плотностью сетки и повышенной сопротивляемостью внутренним напряжениям.

Динамика и трение: прерывистое скольжение в пневматике

В пневматических приводах условия смазки хуже, чем в гидравлике. Воздух не формирует устойчивую смазочную пленку, поэтому трение часто приближается к сухому режиму. В таком режиме возникает эффект прерывистого скольжения. Кольцо цепляется за поверхность, деформируется, накапливает упругую энергию, затем срывается и проскальзывает. Эти микроциклы приводят к локальному перегреву, ускоренному износу и росту утечки в динамике.

Для снижения риска применяют подбор материала по коэффициенту трения, подбор шероховатости поверхности и корректный выбор смазки, если она допустима по процессу. Для испытаний на герметичность важно фиксировать режим движения. Узел, который герметичен в статике, может давать утечку при малых скоростях и при реверсе, когда эффект прерывистого скольжения выражен сильнее.

Под давлением эластомер ведет себя как практически несжимаемая среда

Эластомер при нагружении почти не меняет объем. Он изменяет форму и перераспределяет напряжения в канавке. При росте давления материал стремится заполнять доступные полости и передает давление на стенки канавки во всех направлениях. Это обеспечивает эффект самоуплотнения и повышает контактные напряжения на уплотняемых поверхностях. Такой механизм работает устойчиво только при правильной геометрии канавки и при наличии контролируемого зазора против выдавливания.

При недостаточной глубине канавки материал не имеет свободного объема для перераспределения. Тогда контактные напряжения растут чрезмерно, увеличивается трение и ускоряется старение. При избыточной глубине канавки падает предварительное обжатие, и первичная герметичность формируется хуже, особенно при низких давлениях. Поэтому геометрия канавки должна быть рассчитана под материал и под диапазон давлений, а не под один номинальный режим.

Экструзия в зазор и роль опорных колец

Экструзия является частой причиной разрушения при высоком давлении. Эластомер выдавливается в технологический зазор между деталями, затем кромка зазора срезает выступивший материал. После нескольких циклов появляется надрыв и канал утечки. Риск экструзии растет при увеличении зазора, при росте температуры и при снижении твердости материала.

Опорные антиэкструзионные кольца перекрывают зазор со стороны низкого давления и снижают деформацию основного уплотнения. В односторонних системах опорное кольцо ставят с одной стороны. В двусторонних системах опорные элементы ставят с двух сторон. При выборе опорного материала учитывают температуру, среду и требования к трению. В испытаниях на герметичность наличие опорных колец должно быть отражено в протоколе, поскольку оно влияет на повторяемость результата и на ресурс.

Старение: релаксация напряжений и остаточная деформация при сжатии

Даже при отсутствии видимых повреждений уплотнение со временем теряет способность создавать контактное давление. Релаксация напряжений приводит к падению усилия прижатия при постоянной деформации. Остаточная деформация при сжатии приводит к тому, что кольцо сохраняет сплюснутую форму после разгрузки. В обоих случаях уменьшается запас герметизации, и утечка появляется при вибрации, термоциклах и изменении давления.

В испытаниях на герметичность важно разделять дефекты по времени проявления. Ошибки геометрии и повреждения поверхностей дают утечку сразу. Старение и химическая деградация проявляются после выдержки по температуре и по времени, а также после циклирования давления. Поэтому для ответственных узлов применяют контроль после выдержки и контроль после циклов, если узел работает в циклическом режиме.

Хранение и подготовка колец перед сборкой

Состояние кольца на складе влияет на герметичность так же сильно, как качество канавки. Ультрафиолет и озон ускоряют растрескивание ряда эластомеров. Тепло ускоряет старение и снижает ресурс упругой памяти. Поэтому кольца хранят в закрытой упаковке, в затемненных помещениях, при контролируемой температуре, вдали от источников озона и от электрических машин, которые могут формировать озон в воздухе.

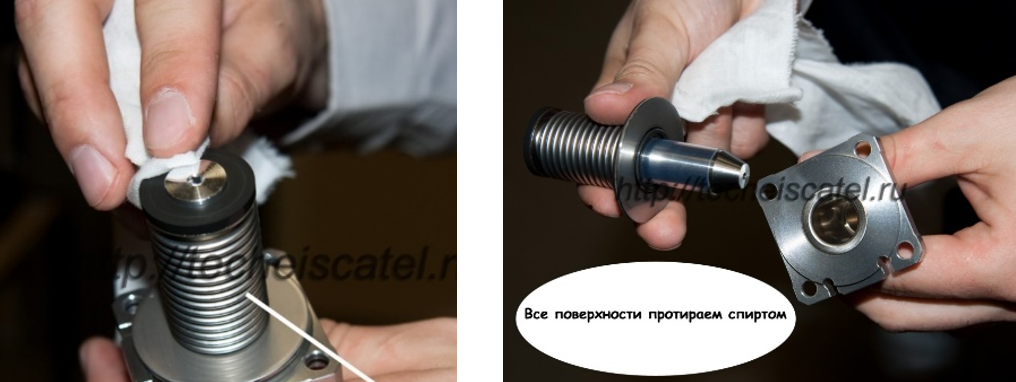

Перед сборкой кольцо очищают средствами, которые не разрушают материал и не вызывают набухание. Агрессивные растворители способны изменить свойства компаунда и дать ложный результат в испытаниях. Если узел относится к вакуумным или высокочистым, дополнительно контролируют чистоту поверхности кольца и отсутствие волокон, пыли и смазок, не предназначенных для вакуума.

Контроль качества колец и приемочные уровни дефектов

Кольца являются массовым изделием, и дефекты формования встречаются даже при высокой культуре производства. На практике контролируют облой по линии разъема, надрывы, пористость, поверхностные выемки и инородные включения. Допустимость дефекта зависит от назначения. Для общепромышленных узлов допускают меньшую строгость. Для специальных применений, включая авиационную и вакуумную технику, допускаемая величина дефектов существенно ниже, и отбор требует более строгого входного контроля.

Для испытаний на герметичность важно фиксировать класс узла и требования к контролю колец. Если Вы проводите приемочные испытания изделия, а затем меняете поставщика колец без валидации, Вы меняете объект испытаний. Такой переход следует сопровождать подтверждением твердости, совместимости и состояния поверхности, а также контрольными испытаниями на утечку в заданных режимах.

Практические правила для проектирования узла под испытания на герметичность

Вы получите повторяемую герметичность, если заранее определите, какой механизм является лимитирующим. Для высокого вакуума лимитирующим может стать проницаемость и газовыделение. Для высокого давления лимитирующим становится экструзия и разрушение по декомпрессии. Для динамики лимитирующим становится износ и прерывистое скольжение. После выбора лимитирующего механизма Вы назначаете материал, твердость, геометрию канавки, шероховатость и требования к смазке так, чтобы лимитирующий механизм сдвинулся за границы рабочего режима.

В методике испытаний Вы фиксируете температуру, время выдержки и порядок циклирования. Вы фиксируете состояние поверхностей и порядок сборки, поскольку человеческий фактор влияет на результат. Вы указываете критерии браковки в величинах утечки и в условиях измерения, чтобы исключить спор по интерпретации. Такой подход превращает испытание на герметичность в измеряемую процедуру, а не в разовый акт контроля.
