Физика разреженных газов и расчет вакуумных трактов: от средней длины свободного пробега до проводимости по аналогии с электрическими цепями

При проектировании вакуумной системы Вы работаете не с абстрактной пустотой, а с газом крайне низкой плотности. Даже при предельно низких давлениях внутри камеры остается материя в виде остаточного газа и адсорбированных на стенках молекул. Это принципиально важно для испытаний на герметичность и для достижимого остаточного давления. В глубоких разрежениях результат определяют не паспортные параметры насосов, а баланс газовых потоков: натекание через дефекты, десорбция и диффузия из материалов, обратный перенос из насосного тракта, а также проводимость соединительных линий.

В этой главе я последовательно разберу, почему физика газа меняется при снижении давления, как это отражается на расчетах вакуумных коммуникаций и каким образом инженер получает простой и надежный аппарат для оценки потока газа через трубопроводы, клапаны и отверстия. Вы увидите, что высоковакуумные расчеты опираются на статистику и на геометрию, а удобная рабочая модель часто совпадает по форме с законами электротехники.

Почему идеального вакуума не существует в реальной системе

Идеальный вакуум как состояние абсолютного нуля давления является теоретической абстракцией. В реальной камере молекулы газа взаимодействуют со стенками и переходят в адсорбированное состояние. При охлаждении этот процесс усиливается: молекулы не исчезают, они осаждаются на поверхности и формируют тонкую пленку. Причина связана с межмолекулярными силами, которые удерживают нейтральные молекулы на твердой поверхности. Следовательно, высокий вакуум следует понимать как состояние газа с крайне низкой плотностью, а не как отсутствие материи.

Для практики это означает, что после каждого открытия камеры в атмосферу Вы получаете поверхность, покрытую водяным паром, кислородом, азотом и следами органики. При откачке часть этих молекул уходит в газовую фазу и создает газовую нагрузку. При прогреве нагрузка меняется. При испытаниях на герметичность это напрямую влияет на интерпретацию нарастания давления и на чувствительность течеискания.

Зачем нужен высокий вакуум в инженерии

В вакуумной технике обычно выделяют две группы задач. Первая группа связана с баллистикой микрочастиц. В электронных микроскопах, ускорителях и электронно-лучевых установках требуется, чтобы электрон или ион проходил от источника до объекта и детектора без столкновений с молекулами остаточного газа. Любое столкновение меняет траекторию и разрушает фокусировку.

Вторая группа задач связана с физикой поверхности и получением чистых поверхностей. При атмосферном давлении чистая поверхность быстро покрывается адсорбированным слоем газа. В сверхвысоком вакууме время образования монослоя возрастает на порядки, и инженер получает временное окно, в котором поверхность остается достаточно чистой для напыления, травления, анализа и сборки чувствительных узлов. Это окно определяется не только давлением, но и составом остаточного газа, температурой стенок и состоянием поверхности.

Молекула газа как реальный объект, а не идеальный шар

Упрощенная модель молекулы как упругого шарика полезна для первых оценок, но в точных расчетах требуется помнить о геометрии молекулы. Даже для легкого водорода молекула имеет вытянутую форму и характерные размеры порядка долей нанометра. Для более тяжелых молекул форма сложнее, а эффективное сечение столкновения меняется. Это влияет на вероятность столкновений и на коэффициенты переноса в промежуточных режимах течения.

При инженерных расчетах чаще используют эффективные параметры, которые усредняют форму и распределение ориентаций молекул. Эти параметры входят в выражения для длины свободного пробега и для критериев режима течения.

Тепловое движение и распределение скоростей молекул

Молекулы газа находятся в хаотическом тепловом движении. При столкновениях со стенками молекулы обмениваются энергией с поверхностью. Горячая стенка увеличивает среднюю энергию отскакивающих молекул, холодная стенка снижает ее. В установившемся состоянии распределение скоростей описывается распределением Максвелла-Больцмана.

Для расчетов важно различать несколько средних скоростей. Наиболее вероятная скорость соответствует максимуму распределения. Средняя арифметическая скорость удобна при оценке потоков через отверстия. Среднеквадратичная скорость связана с кинетической энергией и используется при выводе связи микроскопического движения с макроскопическим давлением. В высоком вакууме статистический подход становится не теорией, а рабочим инструментом инженера.

Давление как сумма импульсов ударов о стенку

В вакуумной системе давление следует понимать как динамическую величину. Это результат огромного числа микроскопических ударов молекул о поверхность за единицу времени. Каждая молекула, имея массу и скорость, передает стенке импульс при столкновении. Суммарный поток импульса на единицу площади и есть давление. Это объясняет, почему при снижении концентрации молекул давление падает, даже если температура остается постоянной.

В вакуумной практике до сих пор широко используют единицу Тор. Один Тор равен одному миллиметру ртутного столба. В расчетах по системе СИ используют паскаль, но в области высокого вакуума торр удобен для сравнения диапазонов и для связи с историческими методами измерения.

Средняя длина свободного пробега и ее физический смысл

Средняя длина свободного пробега, которую обычно обозначают буквой лямбда, является расстоянием, которое молекула проходит между двумя последовательными столкновениями. При высокой концентрации молекул лямбда мала. При глубоком разрежении лямбда растет на порядки. В предельном случае межпланетного и межзвездного пространства молекула может пролетать огромные расстояния без столкновений, и движение становится баллистическим.

Для вакуумной техники важен не сам абсолютный масштаб, а отношение лямбда к характерному размеру канала, по которому движется газ. Именно это отношение определяет режим течения и то, какие уравнения применимы к расчету потока.

Число Кнудсена как критерий режима течения

Число Кнудсена является безразмерным отношением средней длины свободного пробега к характерному размеру канала, обычно к диаметру трубы. При малом числе Кнудсена, когда лямбда намного меньше диаметра, газ ведет себя как сплошная среда. Внутренние столкновения молекул доминируют, возникает вязкостное течение, и применимы уравнения классической гидродинамики. Профиль скоростей в трубе становится параболическим, скорость максимальна в центре и минимальна у стенок из-за трения.

При большом числе Кнудсена, когда лямбда сравнима с диаметром или больше диаметра, система переходит в молекулярный режим. Столкновения молекул между собой редки, и ими можно пренебречь. Молекулы сталкиваются главным образом со стенками. После удара молекула задерживается на поверхности на очень малое время и отлетает в почти случайном направлении. Для инженерных оценок часто принимают диффузное отражение, где вероятность вылета подчиняется косинусному закону. В таком режиме понятие классического потока в трубе заменяется вероятностным блужданием молекул, и расчет переносится в область статистики.

Проводимость и вакуумное сопротивление: почему аналогия с электричеством работает

В молекулярном режиме удобнее оперировать понятием проводимости вакуумного канала. Поток газа через элемент тракта можно описать зависимостью вида Q = C · ΔP, где Q является потоком, C является проводимостью элемента, а ΔP является разностью давлений на концах элемента. По форме это совпадает с законом Ома, где ток равен проводимости, умноженной на напряжение.

Эта аналогия не является красивой метафорой, она является рабочим расчетным инструментом. Любой изгиб, клапан, отверстие, фильтр, дроссель, длинная труба или короткий патрубок создают вакуумное сопротивление. В последовательной цепи сопротивления складываются, а проводимости комбинируются по правилу, аналогичному последовательному соединению резисторов. В параллельных ветвях проводимости суммируются. Вы можете собирать вакуумный тракт как расчетную схему и заранее оценивать, где именно теряется эффективная быстрота откачки.

В молекулярном режиме есть важная особенность. Проводимость многих элементов слабо зависит от давления и определяется геометрией, температурой и видом газа. Если Вы уменьшаете давление, Вы не получаете автоматического роста проводимости трубы. Поэтому при проектировании высокого вакуума геометрия трактов часто становится ограничивающим фактором даже тогда, когда насос по паспорту способен на большее.

Короткие каналы, отверстия и коэффициент прохождения

При расчете реальных узлов недостаточно учитывать только длину и диаметр трубы. Существенную роль играет входное отверстие и вероятность того, что молекула попадет в апертуру под таким углом, который позволит ей пройти через канал. Для коротких каналов важен коэффициент прохождения, который учитывает отношение длины к диаметру и вероятность прохождения без возврата. Чем длиннее канал, тем чаще молекула ударяется о стенки и тем выше вероятность, что она вернется обратно в камеру, не достигнув насоса.

Эти эффекты особенно значимы для арматуры, переходников, штуцеров и узлов ввода. Часто именно эти элементы дают основное сопротивление, хотя визуально они выглядят как малозначимые детали.

Десорбция как мнимое натекание и как постоянный источник газа

Даже при отсутствии утечек вакуумная система может демонстрировать нарастание давления после изоляции объема. Причиной становится десорбция, то есть выделение молекул, ранее удержанных поверхностью. Металлы и особенно загрязненные поверхности являются источником воды, углеводородов и растворенных газов. При глубоком вакууме вклад десорбции может быть сопоставим с вкладом микротечи.

Если Вы не разделяете утечку и газовыделение, Вы рискуете сделать ошибочный вывод. Вы можете искать дефект там, где требуется чистка и прогрев. Вы также можете принять газовыделение за норму и пропустить реальную течь, если форма кривой давления не анализируется в привязке к температуре, времени выдержки и состоянию поверхности. В грамотной методике испытаний на герметичность Вы задаете одинаковые условия, фиксируете конфигурацию тракта, повторяете цикл и сравниваете результаты на сопоставимых режимах.

Как связывать вакуумные расчеты с испытаниями на герметичность

При работе в области высокого вакуума Вы всегда приходите к единому вопросу. Что ограничивает давление в данной системе. Ответ всегда лежит в балансе потоков. Поток натекания через дефект и поток газовыделения должны быть меньше того потока, который система способна удалить с учетом реальной проводимости трактов.

На практике это означает последовательность действий. Сначала Вы оцениваете проводимость и проверяете, соответствует ли компоновка заданной цели по давлению. Затем Вы проводите испытание на нарастание давления в изолированном объеме, чтобы оценить суммарную газовую нагрузку. После этого Вы выполняете локализацию утечек селективным методом, где наиболее универсальным решением является гелиевое масс-спектрометрическое течеискание. Далее Вы подтверждаете эффект после устранения дефекта или после выполнения прогрева и чистки, чтобы убедиться, что давление ограничивала именно причина, которую Вы устранили.

Услуги лаборатории контроля герметичности Leaklab для вакуумных систем и объектов высокого вакуума

Лаборатория Leaklab выполняет работы по контролю герметичности и вакуумной диагностике, когда от Вас требуется не общая оценка, а измеряемый и воспроизводимый результат. Мы рассматриваем вакуумную систему как совокупность реальных сопротивлений и реальных источников газа. Мы фиксируем исходную конфигурацию, измеряем базовые параметры, затем целенаправленно отделяем утечку от газовыделения и от ограничений проводимости.

Если у Вас не достигается требуемое остаточное давление, мы начинаем с трассировки вакуумного тракта. Мы оцениваем геометрию линий, наличие узких мест, длину и диаметр соединений, а также влияние арматуры на проводимость. Мы сопоставляем это с местом установки датчиков давления и с реальной эффективной откачкой в точке измерения. Это позволяет сразу убрать типовую ошибку, когда измеряют давление не там, где формируется критическая газовая нагрузка.

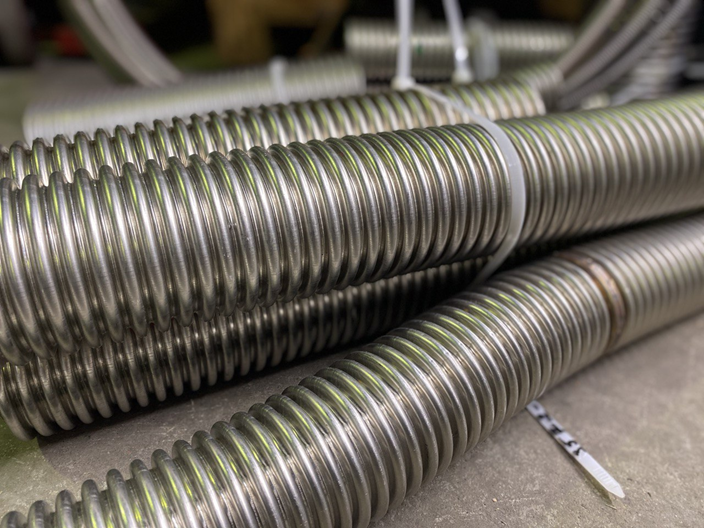

Для поиска натеканий Leaklab применяет гелиевое течеискание в вакуумном режиме с локализацией дефекта по месту. Мы работаем со сварными соединениями, фланцами, вводами, сильфонными узлами, клапанами и трубопроводами. Мы оформляем протокол, в котором фиксируем режимы, базовый фон по гелию, конфигурацию откачки и результат по скорости утечки. Такой протокол удобен при приемке оборудования, при ремонте и при спорных ситуациях с поставщиком.

Для задач, где доминирует мнимое натекание, мы выполняем диагностику газовой нагрузки. Мы проводим измерение нарастания давления в изолированном объеме, анализируем форму кривой и оцениваем характерный вклад влаги, органических загрязнений и диффузии из материалов. Мы выдаем рекомендации по подготовке поверхности, обезжириванию, осушке и прогреву с привязкой к материалам и к допустимым температурным режимам Вашего объекта. Мы контролируем результат повторным измерением в тех же условиях, чтобы Вы получили подтверждение эффективности мероприятий.

Если Вы внедряете контроль герметичности на участке, мы помогаем оформить технологическую процедуру. Мы переводим требуемое давление и допустимое время выхода на режим в требования к натеканию и к газовой нагрузке. Мы задаем контрольные точки, условия выдержки и критерии принятия решения. Мы обучаем персонал дисциплине сборки и подготовки, которая критична в молекулярном режиме, включая чистоту уплотнительных поверхностей, порядок затяжки, контроль прокладок, исключение загрязнений после промывки и корректное обращение с арматурой.

При необходимости Leaklab сопровождает проектирование вакуумного тракта на стадии компоновки. Мы проверяем проводимость предлагаемых линий, рекомендуем геометрию и размещение арматуры, чтобы Вы не потеряли эффективную откачку на переходниках и узких патрубках. Такой подход снижает риск того, что система будет ограничена не насосом, а сопротивлением тракта и паразитной газовой нагрузкой, которую можно было исключить конструктивно.
