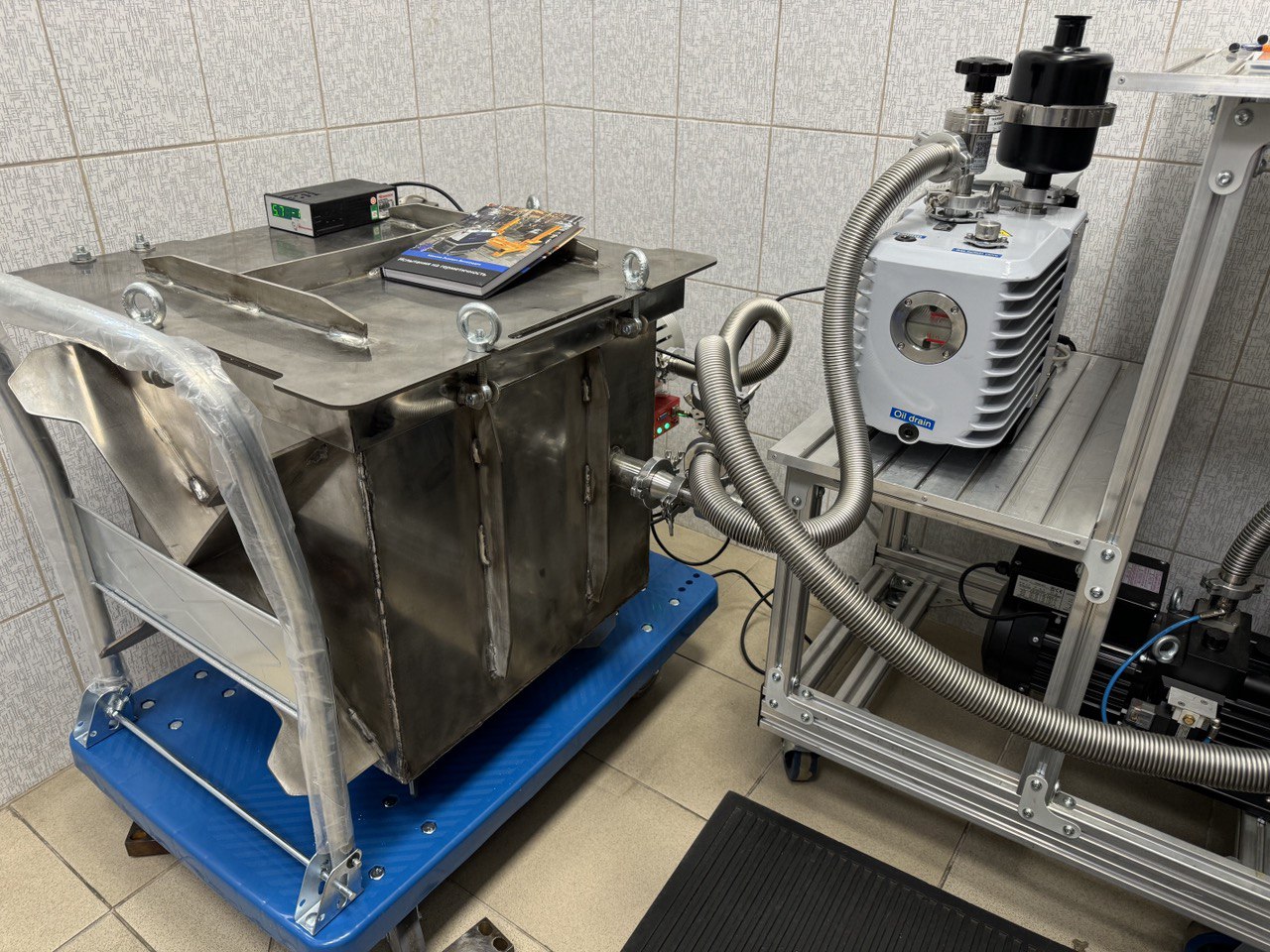

Факторы, ограничивающие вакуумирование

Глубокий вакуум часто воспринимают как простое отсутствие воздуха. В инженерной практике вакуум является строго управляемой термодинамической средой, которую ты создаешь и непрерывно поддерживаешь. Чем ниже целевое давление, тем меньше значение имеют паспортные цифры насоса и тем большее значение получают герметичность оболочки, газовыделение материалов, чистота поверхностей и правильность сборки.

На уровне высокого и сверхвысокого вакуума камера перестает быть пассивным объемом. Она становится источником газа. Стенки выделяют адсорбированную воду, остаточные атмосферные газы, следы растворителей и органические загрязнения. Любой ввод, фланец, уплотнение и клапан формируют риск микротечи. Поэтому предел откачки задает сумма двух потоков. Первый поток связан с натеканием через реальную утечку. Второй поток связан с газовыделением внутренних поверхностей. Насос лишь удаляет то, что ты допускаешь внутрь через материалы, конструкцию и технологию подготовки.

Почему вакуум нельзя получить одним насосом

Физика газа меняется с давлением. В области от атмосферного давления до форвакуума газ ведет себя как сплошная среда, а движение описывают вязкостью и сопротивлением потоку. При дальнейшем снижении давления переходишь к режиму, где столкновения молекул друг с другом редки, а взаимодействие со стенками становится определяющим. В этом режиме проводимость трубопровода, геометрия откачного тракта и качество поверхности влияют на результат сопоставимо с выбором насоса.

Поэтому вакуумные системы строят каскадно. Первая ступень создает форвакуум и удаляет основную массу газа. Следующие ступени работают там, где вязкостная модель перестает быть полезной. На финише применяют механизмы, которые связывают газ на поверхности или захоранивают его в материалах. Такая логика сразу привязывает вакуумную технику к контролю герметичности. Чем ниже давление, тем меньше нужна абсолютная быстрота и тем больше нужна минимальная газовая нагрузка.

Герметичность и термоциклы: почему соединения разрушаются при прогреве

Сверхвысокий вакуум почти всегда требует прогрева камеры с одновременной откачкой. Этот режим снимает молекулярную пленку воды и ускоряет десорбцию газов со стенок. При прогреве проявляется конструктивный конфликт. Материалы расширяются по разному. Если ты соединяешь стекло и металл напрямую, то при первом же термоцикле получаешь напряжения в зоне контакта, которые приводят к трещине в стекле или к потере герметичности.

Разница коэффициентов линейного расширения задает масштаб проблемы. Для меди характерна величина порядка 17×10^-6 1/К. Для ряда прочных стекол характерен диапазон порядка 3×10^-6 до 10×10^-6 1/К. При прогреве на сотни кельвинов разность расширений становится достаточной, чтобы разрушить стекло в зоне спая. В вакуумной технике такая микротрещина равна аварии, потому что камера теряет режим мгновенно.

Переход стекло-металл: ковар и геометрическая развязка

Устойчивое решение строится вокруг согласования расширений и управления напряжениями. Один путь основан на применении сплава с коэффициентом расширения, близким к коэффициенту боросиликатного стекла. Таким материалом является ковар, сплав железа, никеля и кобальта. При правильно организованном спае стекло образует прочный герметичный переход, а разность деформаций остается в допустимых пределах при циклах нагрева и охлаждения.

Второй путь основан на геометрической развязке. Ты уменьшаешь жесткость металлической кромки в зоне соединения со стеклом. Тонкая металлическая часть работает как упругий компенсатор и принимает деформацию, не передавая разрушительные напряжения стеклу. Этот прием часто используют в узлах, где невозможно или экономически нецелесообразно применять специальные сплавы.

Разъемные соединения: почему эластомеры ограничивают вакуум

Любую систему приходится открывать. Ты загружаешь изделия, меняешь образцы, обслуживаешь датчики, ремонтируешь арматуру. Для низкого и среднего вакуума удобны эластомерные прокладки. Они прощают микронеровности и дают быстрое обслуживание. Их предел задается температурой, старением и газопроницаемостью. При жестком прогреве эластомеры деградируют и сами становятся источником газа. В сверхвысоковакуумных режимах эластомер превращается в ограничение по достижимому давлению и по чистоте.

Поэтому для глубокого вакуума применяют металлические уплотнения. На практике используют мягкую отожженную медь, алюминий, а в отдельных чувствительных узлах применяют золото как крайне пластичный и химически стабильный материал. Логика проста. Металл не газит как полимер и выдерживает прогрев, если правильно выбраны материалы фланца и прокладки, а поверхности подготовлены.

Фланцы Конфлат: пластическая деформация меди как механизм герметизации

Одним из самых устойчивых решений для сверхвысокого вакуума стал фланец типа Конфлат. Его принцип не сводится к прижатию двух плоскостей. На фланцах выполнены кольцевые кромки, которые при затяжке болтов врезаются в мягкую медную прокладку. Медь пластически течет и заполняет микроцарапины и неровности на стали. Конструкция одновременно обеспечивает локальное высокое контактное давление и фиксирует медь в замкнутой зоне, где прокладка не может вытечь наружу при затяжке и при прогреве.

Практический смысл такого соединения проявляется в термоциклах. Сталь и медь расширяются по разному, но геометрия узла удерживает прокладку в напряженном состоянии, а сформированный отпечаток кромки сохраняет герметичность при нагреве и охлаждении. Это соединение требует дисциплины. Ты используешь отожженную прокладку, контролируешь чистоту, соблюдаешь момент затяжки и не допускаешь перекоса.

Передача движения через стенку: сильфоны и магнитные муфты

Вакуумная система редко является статичной. Тебе нужно перемещать образец, управлять заслонками, менять положение датчиков и экранов. Любое механическое отверстие в стенке становится потенциальной течью, поэтому движение передают через герметичные узлы. Для поступательного движения применяют сильфоны. Сильфон представляет собой тонкостенную гофрированную оболочку из латуни или нержавеющей стали, где малая толщина стенки обеспечивает гибкость, а сварка или пайка концов обеспечивает герметичность.

Для вращения в сверхвысоковакуумных режимах предпочтительна магнитная передача. Внешний привод создает магнитное поле, а внутренний ротор следует за ним через немагнитную стенку. Ты исключаешь скользящий контакт через стенку, уменьшаешь риск натекания и устраняешь источник частиц износа. Такой узел требует правильного расчета момента, зазора и стабильности фиксации магнитных элементов, иначе получишь срыв синхронизации и потерю управляемости.

Клапаны и натекание: почему тип уплотнения задает уровень вакуума

На уровне низкого вакуума клапан с эластомерным седлом часто выглядит приемлемым. На уровне сверхвысокого вакуума он становится ограничением по натеканию. В инженерной практике используют показатель натекания через закрытый клапан. Для клапанов с эластомерными уплотнениями приводят характерный порядок 5×10^-10 Тор·л/с. Для цельнометаллических решений приводят порядок 10^-14 Тор·л/с. Разница в четыре порядка означает, что один клапан способен удерживать режим, а другой будет постоянно подкармливать камеру газом, даже если все фланцы затянуты правильно.

Существуют специальные конструкции, где уплотнение формируется металлом с низкой температурой плавления. В описаниях встречается применение индия, который при подогреве переходит в жидкое состояние, формирует контакт, а при охлаждении кристаллизуется и создает монолитный барьер без микроканалов. Такие решения применимы не везде, но они хорошо демонстрируют принцип. В глубоких режимах герметизация превращается в задачу материаловедения и управления фазовым состоянием, а не в задачу силы затяжки.

Чистота поверхностей и газовыделение: почему отпечаток пальца виден на манометре

В высоком вакууме чистота поверхности является измеряемым параметром. Любая органика испаряется и поддерживает давление. Любая вода десорбирует и формирует длинный хвост откачки. Поэтому регламент подготовки включает обезжиривание, промывку, сушку и дисциплину обращения с деталями. Ты берешь очищенные элементы только в чистых перчатках, исключаешь бытовые смазки, контролируешь состав используемых материалов и технологических жидкостей.

Когда камера не достигает требуемого давления, типовая ошибка заключается в поиске причины только в насосе. Если после отключения источников газа давление падает медленно и имеет выраженный хвост, часто виновато газовыделение. Если давление стоит на постоянной полке и почти не реагирует на прогрев, часто виновата утечка. Такой диагноз ты подтверждаешь измерениями, а не предположениями. На практике используют испытание на нарастание давления в изолированном объеме и гелиевое течеискание под вакуумом. Эти процедуры позволяют разделить вклад утечки и вклад газовыделения, а затем принять инженерное решение по устранению причины.

Большие вакуумные системы: ускорители и термовакуумные камеры

В больших установках проблема масштабируется. Ускорители элементарных частиц работают при давлениях, где даже микротечь приводит к рассеянию пучка и к срыву режима. Там много стыков, длинные трассы, распределенная откачка и строгие требования к материалам. В отдельных случаях конструкция камеры определяется внешними физическими полями, поэтому применяют неметаллические материалы, включая композиты. Тогда газовыделение может стать главным ограничением, и система вынуждена компенсировать это каскадом насосов и большой площадью откачки.

Термовакуумные камеры для испытаний космической техники предъявляют другой набор требований. Нужно не просто откачать объем, нужно создать режим, близкий к космосу. В таких установках применяют криопанели. Сначала охлаждают поверхности жидким азотом до порядка 77 К, затем для более глубокого вымораживания используют жидкий гелий и получают температуры порядка 20 К. При таких температурах большинство газов конденсируется на панелях. Камера начинает работать как система, где вакуум создается не только насосами, но и холодом. В этом режиме герметичность и чистота становятся критичнее, потому что вода и углеводороды быстро загрязняют холодные поверхности и ухудшают эффективность откачки.

Турбомолекулярные насосы и легкие газы: где кинематика ограничивает эффективность

Турбомолекулярный насос работает в молекулярном режиме за счет передачи импульса молекулам газа лопатками ротора. В практических данных встречаются частоты вращения порядка 24 000 об/мин, а для отдельных конструкций упоминают значения до 90 000 об/мин. Механика насоса требует высокой точности и чистоты, потому что частицы загрязнения и дефекты лопаток при таких скоростях приводят к аварийному разрушению ротора, а корпус насоса проектируют как защитный барьер.

С точки зрения физики важно понимать разницу в поведении тяжелых и легких газов. Для азота коэффициент сжатия может быть очень высоким, потому что лопатка эффективно передает импульс тяжелой молекуле. Для водорода и гелия эффективность падает, потому что тепловые скорости легких молекул при комнатной температуре высоки, и часть молекул способна проходить через ступени обратно. Поэтому в системах, где легкие газы определяют остаточный состав, инженер комбинирует методы. Он использует криогенное вымораживание, сорбционные элементы и ионную откачку, а также уделяет особое внимание герметичности, чтобы не добавлять в систему постоянный поток из атмосферы.

Услуги лаборатории контроля герметичности Leaklab для вакуумных систем

В высоком и сверхвысоком вакууме контроль герметичности нельзя сводить к формальной проверке. Он должен быть частью инженерного цикла, который включает диагностику газовой нагрузки, локализацию дефектов и доводку вакуумного тракта до требуемых параметров. Лаборатория Leaklab выполняет эти работы как услугу для производственных и исследовательских организаций, а также для разработчиков вакуумного оборудования.

Leaklab выполняет работы, которые напрямую влияют на достижимое давление и стабильность режима:

• Гелиевое течеискание вакуумных камер, фланцевых соединений, вводов, клапанов и трубопроводов с локализацией дефектов и подтверждением скорости утечки
• Испытания по нарастанию давления при изолированном объеме для разделения утечки и газовыделения по динамике процесса
• Диагностика вакуумного тракта с оценкой проводимости, потерь на арматуре и реальной эффективной быстроты откачки в контрольной точке
• Аудит узлов герметизации, подбор уплотнений и конструктивных решений для режима прогрева и требований к чистоте
• Рекомендации по очистке, обезжириванию, сушке и режимам прогрева, включая снижение водяного пара и органического фона
• Пусконаладка вакуумных установок, настройка методик контроля герметичности и обучение персонала
• Сервис течеискателей и вакуумных насосов, проверка чувствительности, калибровка по эталонным течам и оформление протоколов

Отдельно отмечу практику, которая дает наибольший эффект в короткие сроки. Ты сначала фиксируешь измеряемые симптомы. Это динамика откачки, характер стабилизации давления, поведение при прогреве и нарастание давления при изоляции. Затем ты выбираешь метод. Для поиска утечки применяешь гелий под вакуумом и локализуешь дефект по месту. Для оценки газовыделения работаешь с прогревом и анализируешь кривые. Такой подход позволяет не менять оборудование вслепую и не спорить о причинах по ощущениям. Ты получаешь измерение, затем получаешь инженерное решение.

В результате вакуум перестает быть темой догадок. Он становится управляемым параметром, который ты обеспечиваешь дисциплиной герметизации, чистоты и правильной откачной схемы. В этом и заключается практический смысл испытаний на герметичность в вакуумной технике.
