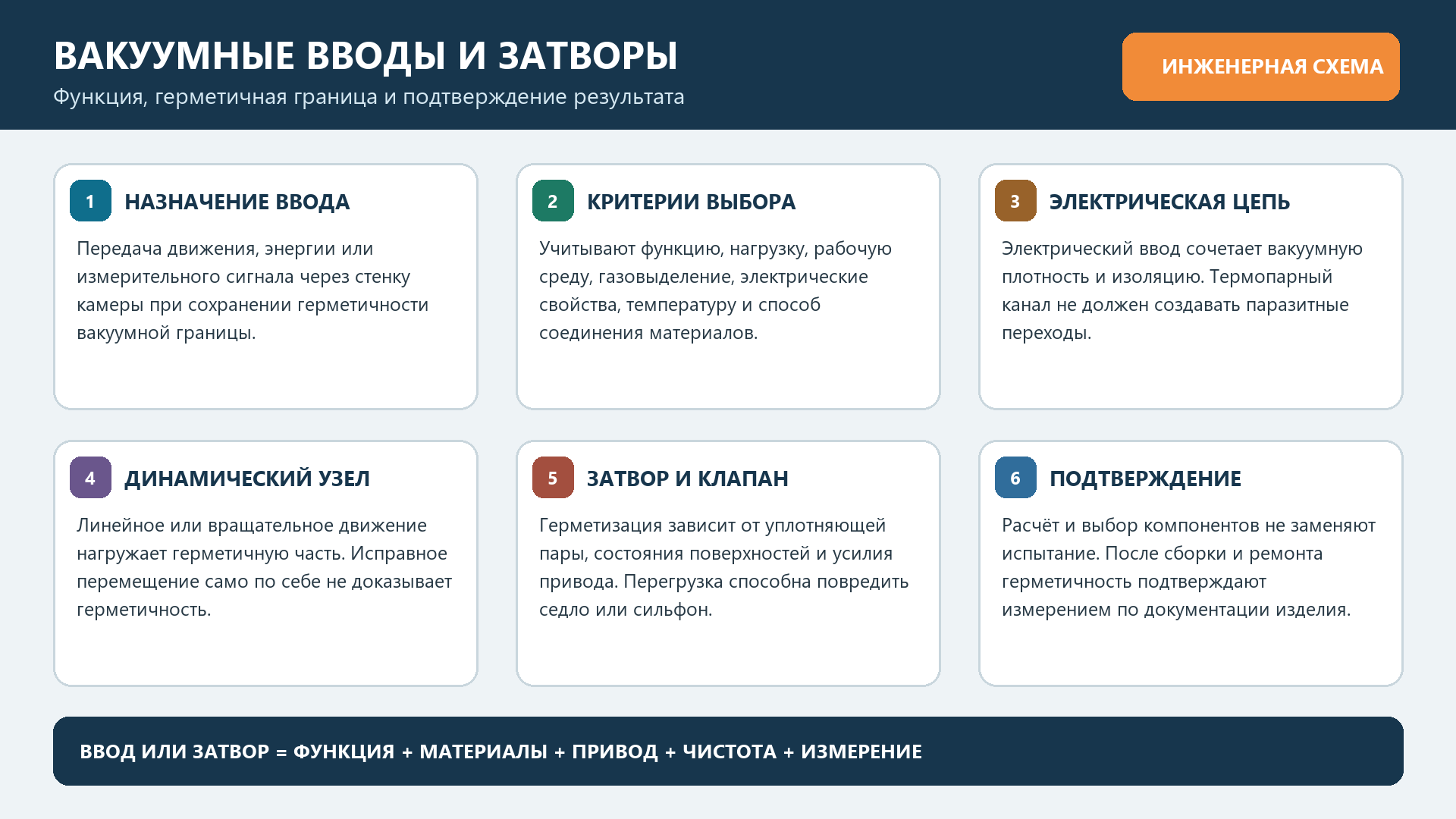

Вакуумные вводы передают электрическое питание, измерительный сигнал, линейное перемещение или вращение через стенку камеры. Клапаны и затворы управляют газовым потоком и разделяют участки системы. Каждый такой узел должен выполнять свою функцию и одновременно сохранять герметичность вакуумной границы.
Что передаёт вакуумный ввод
Электричество и сигнал
Проводник пересекает стенку камеры, а изолятор отделяет его от корпуса. Герметичность и электрические свойства подтверждаются разными проверками.
Линейное движение
Механизм перемещает объект внутри камеры, сохраняя разделение вакуумного объёма и внешнего привода.
Вращение
Вращательный ввод передаёт момент через герметичную границу. Оцениваются нагрузка, положение и состояние герметичной части.
Измерительная цепь
Для термопарного канала важно сохранить материал цепи и не создать паразитный переход, способный изменить сигнал.
Выбирать ввод только по диаметру соединения недостаточно. Учитывают функцию, нагрузку, рабочую среду, допустимое газовыделение, электрические свойства, температурный режим и способ соединения материалов.
Герметичность динамического узла
Статическое соединение после сборки неподвижно, а динамический ввод работает при повторяющемся движении. Это изменяет нагрузку на уплотнение, сильфон, опоры и привод. Конструкция должна сохранять функцию без образования сквозного газового канала.
Лёгкое и плавное перемещение не является прямым доказательством герметичности. Механизм может работать нормально при повреждении герметичной части или загрязнении поверхности. Поэтому после сборки, ремонта и вмешательства выполняют отдельное измерение.
Электрические и термопарные вводы
Электрический ввод одновременно обеспечивает вакуумную плотность и изоляцию. Металл, изолятор и соединяющий их участок работают как единый узел. Свойства поверхности и различие теплового расширения материалов могут влиять на надёжность границы.
Для термопарного канала неподходящий проходной материал способен создать дополнительный термоэлектрический переход. Поэтому герметичность не заменяет проверку структуры измерительной цепи, а успешный электрический тест не доказывает отсутствия утечки.
Вакуумный затвор как часть системы
Затвор или клапан изолирует объём, подключает насосный тракт или изменяет направление газового потока. Фактическая герметизация зависит от уплотняющей пары, геометрии контакта, состояния поверхностей, привода и положения в трубопроводе.
Чрезмерное усилие нельзя считать запасом надёжности: оно способно деформировать контактные поверхности, перегрузить сильфон и изменить работу механизма. Недостаточное усилие может не обеспечить требуемого контакта. Ограничители нагрузки и защитные муфты уменьшают риск перегрузки, но их настройка относится к конкретной конструкции.
Материалы, поверхность и чистота
Материал выбирают по совокупности требований: механическая функция, электрическая изоляция, газовыделение, температурная совместимость и способ соединения. Универсального материала для любого вакуумного узла нет.
Загрязнение и влага увеличивают внутреннюю газовую нагрузку и усложняют интерпретацию контроля. Подготовка деталей и чистота сборки являются частью технологии герметичного узла, а не отдельной косметической операцией.
Как подтверждают герметичность
- Определяют, что проходит через вакуумную границу и какую функцию должен выполнять узел.
- Устанавливают характер движения, сигнала или газового потока.
- Проверяют материалы, электрические свойства и требования к чистоте.
- Согласуют привод, уплотняющую пару и защиту от перегрузки.
- Предусматривают доступ для обслуживания и контроля.
- После сборки подтверждают герметичность подходящим измерением по документации изделия.
При оценке сигнала отделяют реальную негерметичность от фонового отклика и газовыделения. Результат связывают с конкретным участком и подтверждают повторяемым измерением.
Типовые ошибки диагностики
- Считать сопротивление движению прямым показателем герметичности.
- Проверять динамический узел только в одном неподвижном положении.
- Принимать любой газовый сигнал за дефект уплотнения без проверки фона и локализации.
- Увеличивать усилие привода без контроля нагрузки и причины негерметичности.
- Переносить параметры внешне похожего узла без паспорта фактического изделия.
Связанные решения и обучение LeakLab
Инженерный вывод
Вакуумный ввод или затвор нельзя оценивать только как механическую деталь. Это функциональная часть вакуумной границы, где конструкция, материалы, привод, чистота и метод испытания должны быть согласованы между собой.
