Гибкий участок вакуумной линии между насосом, камерой и жёсткой магистралью. Позволяет выбрать длину и присоединения для конкретной компоновки. Вариантов: 24.
Описание
Гибкий участок вакуумной линии между насосом, камерой и жёсткой магистралью. Позволяет выбрать длину и присоединения для конкретной компоновки.

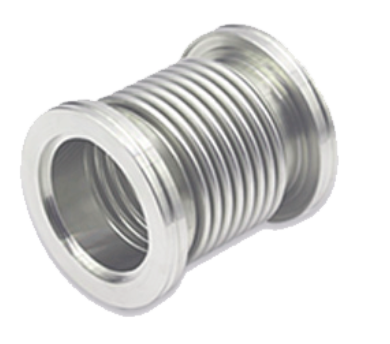

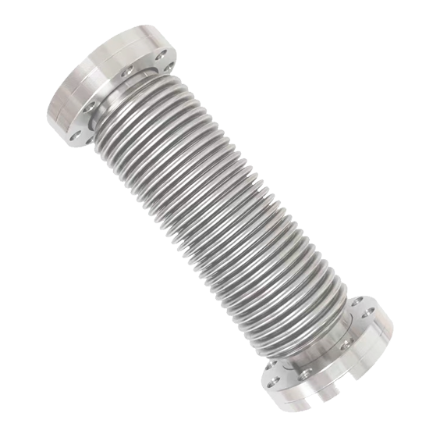

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7601 | DN 63, L = 250 мм | Нержавеющая сталь 304 | 1 кг |
| 7602 | DN 63, L = 500 мм | Нержавеющая сталь 304 | 1,15 кг |
| 7603 | DN 63, L = 750 мм | Нержавеющая сталь 304 | 1,3 кг |
| 7604 | DN 63, L = 1000 мм | Нержавеющая сталь 304 | 1,5 кг |
| 7607 | DN 80, L = 250 мм | Нержавеющая сталь 304 | 1,2 кг |
| 7608 | DN 80, L = 500 мм | Нержавеющая сталь 304 | 1,3 кг |
| 7609 | DN 80, L = 750 мм | Нержавеющая сталь 304 | 1,5 кг |
| 7610 | DN 80, L = 1000 мм | Нержавеющая сталь 304 | 1,7 кг |
| 7613 | DN 100, L = 250 мм | Нержавеющая сталь 304 | 1,35 кг |
| 7614 | DN 100, L = 500 мм | Нержавеющая сталь 304 | 1,5 кг |
| 7615 | DN 100, L = 750 мм | Нержавеющая сталь 304 | 1,7 кг |
| 7616 | DN 100, L = 1000 мм | Нержавеющая сталь 304 | 2 кг |
| 7619 | DN 160, L = 250 мм | Нержавеющая сталь 304 | 1,64 кг |
| 7620 | DN 160, L = 500 мм | Нержавеющая сталь 304 | 1,8 кг |
| 7621 | DN 160, L = 750 мм | Нержавеющая сталь 304 | 2 кг |
| 7622 | DN 160, L = 1000 мм | Нержавеющая сталь 304 | 2,3 кг |
| 7625 | DN 200, L = 250 мм | Нержавеющая сталь 304 | 2,1 кг |
| 7626 | DN 200, L = 500 мм | Нержавеющая сталь 304 | 2,4 кг |
| 7627 | DN 200, L = 750 мм | Нержавеющая сталь 304 | 2,6 кг |
| 7628 | DN 200, L = 1000 мм | Нержавеющая сталь 304 | 2,9 кг |
| 7631 | DN 250, L = 250 мм | Нержавеющая сталь 304 | 2,8 кг |
| 7632 | DN 250, L = 500 мм | Нержавеющая сталь 304 | 3,2 кг |
| 7633 | DN 250, L = 750 мм | Нержавеющая сталь 304 | 3,4 кг |
| 7634 | DN 250, L = 1000 мм | Нержавеющая сталь 304 | 3,7 кг |
Подбор и комплектация
При подборе задайте стандарт обоих фланцев, условный проход и монтажную длину. Допустимые изгиб, осевое перемещение и число циклов согласуют по чертежу: указание длины не является разрешённым ходом. Тяжёлые узлы закрепляют отдельными опорами, сильфон не используют как несущую конструкцию.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 88–111. Общий технический каталог Ликлаб.
