Гибкий участок вакуумной линии между насосом, камерой и жёсткой магистралью. Позволяет выбрать длину и присоединения для конкретной компоновки. Вариантов: 54.
Описание
Гибкий участок вакуумной линии между насосом, камерой и жёсткой магистралью. Позволяет выбрать длину и присоединения для конкретной компоновки.

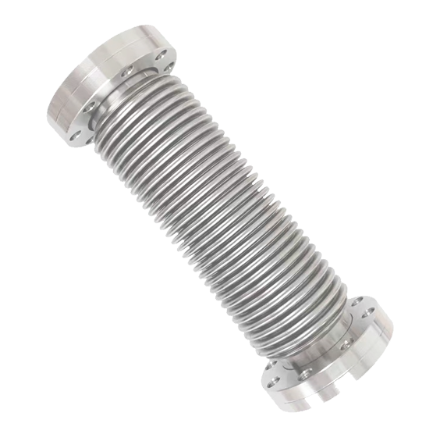

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7301 | DN 16, L = 250 мм | Нержавеющая сталь 304 | 0,25 кг |
| 7302 | DN 16, L = 500 мм | Нержавеющая сталь 304 | 0,3 кг |
| 7303 | DN 16, L = 750 мм | Нержавеющая сталь 304 | 0,35 кг |
| 7304 | DN 16, L = 1000 мм | Нержавеющая сталь 304 | 0,4 кг |
| 7305 | DN 16, L = 1500 мм | Нержавеющая сталь 304 | 0,5 кг |
| 7306 | DN 16, L = 2000 мм | Нержавеющая сталь 304 | 0,6 кг |
| 7307 | DN 25, L = 250 мм | Нержавеющая сталь 304 | 0,3 кг |
| 7308 | DN 25, L = 500 мм | Нержавеющая сталь 304 | 0,4 кг |
| 7309 | DN 25, L = 750 мм | Нержавеющая сталь 304 | 0,5 кг |
| 7310 | DN 25, L = 1000 мм | Нержавеющая сталь 304 | 0,8 кг |
| 7311 | DN 25, L = 1500 мм | Нержавеющая сталь 304 | 1 кг |
| 7312 | DN 25, L = 2000 мм | Нержавеющая сталь 304 | 1,2 кг |
| 7313 | DN 35, L = 250 мм | Нержавеющая сталь 304 | 0,8 кг |
| 7314 | DN 35, L = 500 мм | Нержавеющая сталь 304 | 1 кг |
| 7315 | DN 35, L = 750 мм | Нержавеющая сталь 304 | 1,1 кг |
| 7316 | DN 35, L = 1000 мм | Нержавеющая сталь 304 | 1,3 кг |
| 7317 | DN 35, L = 1500 мм | Нержавеющая сталь 304 | 1,4 кг |
| 7318 | DN 35, L = 2000 мм | Нержавеющая сталь 304 | 1,85 кг |
| 7319 | DN 50, L = 250 мм | Нержавеющая сталь 304 | 1,1 кг |
| 7320 | DN 50, L = 500 мм | Нержавеющая сталь 304 | 1,2 кг |
| 7321 | DN 50, L = 750 мм | Нержавеющая сталь 304 | 1,35 кг |
| 7322 | DN 50, L = 1000 мм | Нержавеющая сталь 304 | 1,6 кг |
| 7323 | DN 50, L = 1500 мм | Нержавеющая сталь 304 | 1,85 кг |
| 7324 | DN 50, L = 2000 мм | Нержавеющая сталь 304 | 2 кг |
| 7325 | DN 63, L = 250 мм | Нержавеющая сталь 304 | 2,2 кг |
| 7326 | DN 63, L = 500 мм | Нержавеющая сталь 304 | 2,4 кг |
| 7327 | DN 63, L = 750 мм | Нержавеющая сталь 304 | 2,5 кг |
| 7328 | DN 63, L = 1000 мм | Нержавеющая сталь 304 | 2,7 кг |
| 7329 | DN 63, L = 1500 мм | Нержавеющая сталь 304 | 3,1 кг |
| 7330 | DN 63, L = 2000 мм | Нержавеющая сталь 304 | 3,5 кг |
| 7331 | DN 100, L = 250 мм | Нержавеющая сталь 304 | 3 кг |
| 7332 | DN 100, L = 500 мм | Нержавеющая сталь 304 | 3,2 кг |
| 7333 | DN 100, L = 750 мм | Нержавеющая сталь 304 | 3,5 кг |
| 7334 | DN 100, L = 1000 мм | Нержавеющая сталь 304 | 3,7 кг |
| 7335 | DN 100, L = 1500 мм | Нержавеющая сталь 304 | 4,2 кг |
| 7336 | DN 100, L = 2000 мм | Нержавеющая сталь 304 | 4,7 кг |
| 7337 | DN 150, L = 250 мм | Нержавеющая сталь 304 | 5,7 кг |
| 7338 | DN 150, L = 500 мм | Нержавеющая сталь 304 | 5,9 кг |
| 7339 | DN 150, L = 750 мм | Нержавеющая сталь 304 | 6,1 кг |
| 7340 | DN 150, L = 1000 мм | Нержавеющая сталь 304 | 6,4 кг |
| 7341 | DN 150, L = 1500 мм | Нержавеющая сталь 304 | 6,9 кг |
| 7342 | DN 150, L = 2000 мм | Нержавеющая сталь 304 | 7,4 кг |
| 7343 | DN 200, L = 250 мм | Нержавеющая сталь 304 | 6,9 кг |
| 7344 | DN 200, L = 500 мм | Нержавеющая сталь 304 | 7,1 кг |
| 7345 | DN 200, L = 750 мм | Нержавеющая сталь 304 | 7,4 кг |
| 7346 | DN 200, L = 1000 мм | Нержавеющая сталь 304 | 7,7 кг |
| 7347 | DN 200, L = 1500 мм | Нержавеющая сталь 304 | 8,2 кг |
| 7348 | DN 200, L = 2000 мм | Нержавеющая сталь 304 | 8,7 кг |
| 7349 | DN 250, L = 250 мм | Нержавеющая сталь 304 | 7,25 кг |
| 7350 | DN 250, L = 500 мм | Нержавеющая сталь 304 | 7,4 кг |
| 7351 | DN 250, L = 750 мм | Нержавеющая сталь 304 | 7,6 кг |
| 7352 | DN 250, L = 1000 мм | Нержавеющая сталь 304 | 7,9 кг |
| 7353 | DN 250, L = 1500 мм | Нержавеющая сталь 304 | 8,4 кг |
| 7354 | DN 250, L = 2000 мм | Нержавеющая сталь 304 | 8,8 кг |
Подбор и комплектация
При подборе задайте стандарт обоих фланцев, условный проход и монтажную длину. Допустимые изгиб, осевое перемещение и число циклов согласуют по чертежу: указание длины не является разрешённым ходом. Тяжёлые узлы закрепляют отдельными опорами, сильфон не используют как несущую конструкцию.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 34–87. Общий технический каталог Ликлаб.
