Ионизационный датчик вакуума ПМИ-2

Ионизационный преобразователь для измерения высокого вакуума в составе двухканального вакуумметра Мерадат-ВИТ19ИТ2. Компания «ЛИКЛАБ» является официальным представителем завода-изготовителя.

Подробнее

Описание

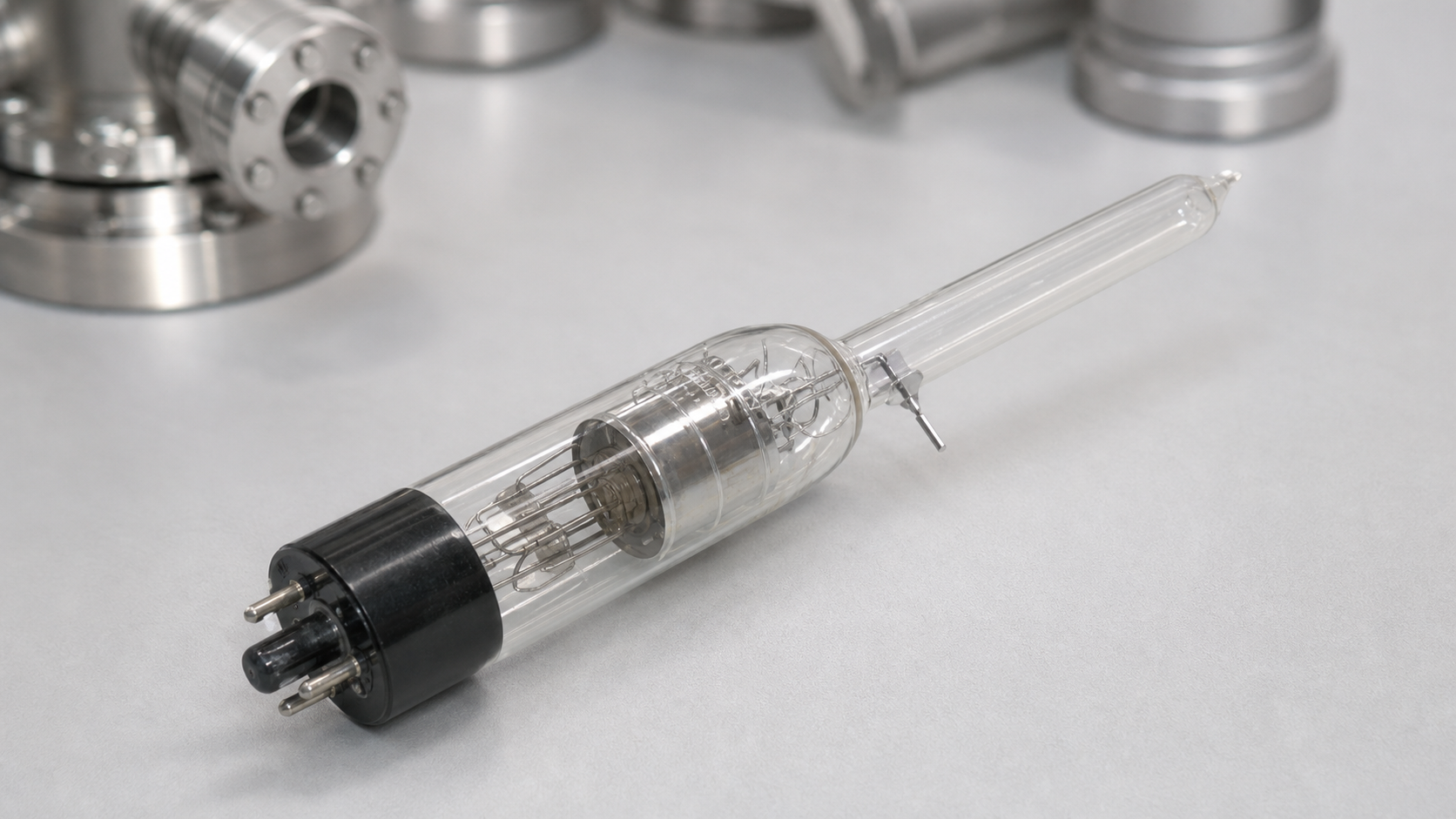

Ионизационный датчик вакуума ПМИ-2 — живое фото оборудования

Ионизационный преобразователь для измерения высокого вакуума в составе двухканального вакуумметра Мерадат-ВИТ19ИТ2.

Компания «ЛИКЛАБ» является официальным представителем завода-изготовителя.

Подробная техническая инфографика: Ионизационный датчик вакуума ПМИ-2

Скачать подробные слайды на белом фоне (PPTX)

Назначение и область применения

Решение предназначено для лабораторных стендов, вакуумных камер, откачных постов, испытательных установок и автоматизированных технологических систем. Конкретную конфигурацию выбирают по рабочему диапазону, газовой среде, присоединению и требованиям к управлению.

Технические характеристики

Принцип измерения	Ионизационный
Диапазон измерения	1,3 × 10⁻⁵…1,3 × 10⁻¹ Па
Погрешность в диапазоне 1,0 × 10⁻⁴…5,0 × 10⁻² Па	±35%
Погрешность на остальных участках диапазона	±50%
Совместимый вакуумметр	Мерадат-ВИТ19ИТ2
Соединительный кабель	КС-ПМИ2-Л, длина 2 или 5 м
Рекомендуемые тепловые датчики	ПМТ-2, СК-ТП4, СК-ТС6 и совместимые исполнения
Автоматическое включение	При давлении ниже 0,13 Па в рекомендуемой паре датчиков
Автоматическое отключение	При давлении выше 0,27 Па в рекомендуемой паре датчиков
Ограничение дегазации	Не проводить при давлении выше 1,0 × 10⁻² Па

Принцип ионизационного измерения

В рабочем объёме создаётся электронный поток, который ионизирует молекулы газа. Ионный ток зависит от концентрации молекул и, следовательно, от давления. Такой метод применяют после предварительной откачки в области высокого вакуума.

Автоматическое переключение диапазонов

ПМИ-2 используют совместно с тепловым датчиком, который контролирует предварительную откачку. При безопасном давлении прибор включает ионизационный канал, а при росте давления отключает его, защищая чувствительный узел от перегрузки.

Дегазация и безопасный напуск

Дегазацию выполняют только в установленном руководством диапазоне и под контролем давления. Перед напуском и разгерметизацией ионизационный канал отключают. Соблюдение последовательности операций снижает загрязнение электродов и продлевает ресурс преобразователя.

Подбор, монтаж и ввод в эксплуатацию

До монтажа проверяют совместимость датчика и измерительного канала, тип вакуумного присоединения и длину штатного кабеля. Уплотняющие поверхности должны быть чистыми, а корпус не должен воспринимать нагрузку от трубопровода. После подключения контролируют герметичность, выполняют предусмотренную руководством настройку и проверяют работу блокировок.

Эксплуатационный контроль и обслуживание

До начала измерений проверяют стабильность показаний при известных состояниях системы, правильность выбранного типа преобразователя и отсутствие загрязнения разъёма. Датчик защищают от конденсата, прямого потока загрязнённого газа и ударной разгерметизации. Периодический контроль включает осмотр вакуумного соединения, кабеля и контактов, а также сопоставление показаний с контрольной точкой в соответствии с руководством по эксплуатации.
