Тепловой первичный преобразователь для измерения давления сухого воздуха или азота в лабораторных и промышленных вакуумных системах. Компания «ЛИКЛАБ» является официальным представителем завода-изготовителя.
Описание
Тепловой первичный преобразователь для измерения давления сухого воздуха или азота в лабораторных и промышленных вакуумных системах.
Компания «ЛИКЛАБ» является официальным представителем завода-изготовителя.
Скачать подробные слайды на белом фоне (PPTX)
Назначение
Тепловой первичный преобразователь для измерения давления сухого воздуха или азота в лабораторных и промышленных вакуумных системах.
Технические характеристики
| Принцип измерения | Тепловой |
|---|---|
| Рабочий диапазон | 1,3 × 10⁻²…2,7 × 10¹ Па |
| Измеряемый диапазон | 1,3 × 10⁻¹…2,7 × 10¹ Па |
| Предел допускаемой погрешности комплекта | ±30% в диапазоне 0,133…13,33 Па |
| Совместимые вакуумметры | Мерадат-ВИТ12Т6, ВИТ16Т5, ВИТ16Т6 и ВИТ19ИТ2 |
| Вакуумное присоединение | KF10/16 |
| Соединительный кабель | КС-ТП (ПМТ-2), длина 2 или 5 м |
| Рабочая среда | Сухой воздух или азот |
Принцип работы
Чувствительный элемент отдает тепло окружающему газу. Интенсивность теплоотвода зависит от давления, поэтому измерительный прибор преобразует электрический сигнал датчика в значение давления. Метод особенно удобен для форвакуумной области.
Монтаж и подключение
Присоединение KF10/16 обеспечивает разъемный вакуумный монтаж. Датчик располагают так, чтобы уменьшить влияние загрязнений и конденсата, а кабель выбирают по фактической трассе без натяжения и резких перегибов.
Применение
СК-ТП4 подходит для лабораторных стендов, вакуумных камер, откачных постов и автоматизированного контроля процессов, когда требуется повторяемое измерение низкого и среднего вакуума.
Подбор и ввод в эксплуатацию
Конфигурацию выбирают по рабочему диапазону, среде, типу присоединения и длине кабельной трассы. Монтаж, электрическое подключение, настройку и поверку выполняют по руководству по эксплуатации. Перед запуском проверяют герметичность, соответствие датчика каналу прибора и корректность всех блокировок.
Монтаж и защита измерительного тракта
Датчик размещают так, чтобы измеряемое давление характеризовало рабочий объём, а поток газа, конденсат и механические загрязнения не воздействовали непосредственно на чувствительный элемент. Вакуумное соединение собирают без перекоса и нагрузки от трубопровода. Сигнальный кабель прокладывают отдельно от силовых цепей и подключают только при снятом питании.
Эксплуатационный контроль и обслуживание
Перед рабочим циклом проверяют устойчивость показаний на атмосфере и после откачки, корректность выбранного типа преобразователя и реакцию релейных блокировок. Периодичность осмотра определяют по чистоте процесса и интенсивности эксплуатации. Загрязнённый датчик нельзя очищать случайными растворителями или механическим воздействием: применяют только процедуру, допустимую руководством по эксплуатации.
Связанные решения
Скачать техническую карточку

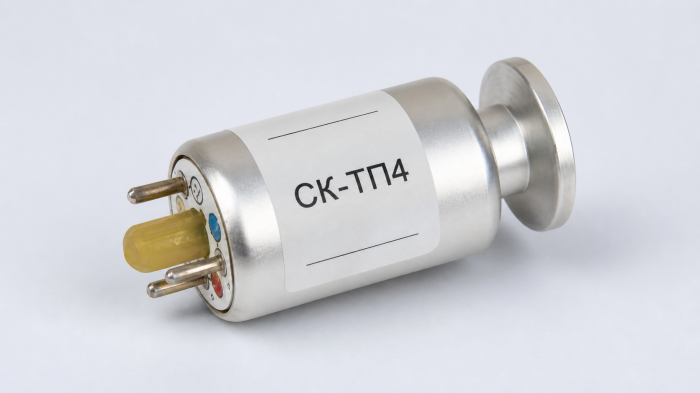

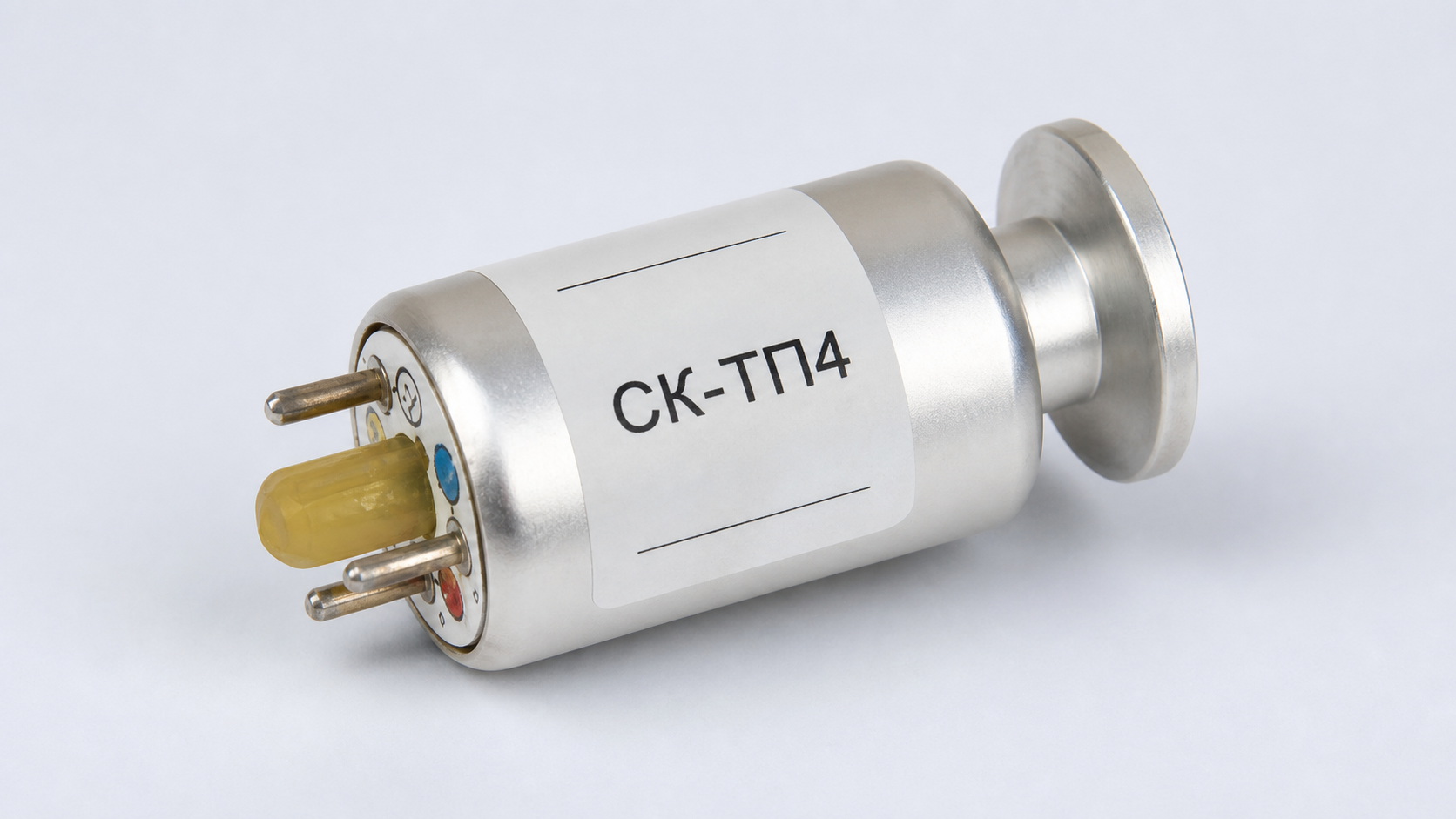

Датчик вакуума СК-ТП4
