Российские датчики давления · МИДА-15
Вакуум под контролем — от датчика до настроенного комплекта
Лаборатория контроля герметичности «Ликлаб» является представителем компании MIDA. Поставляем и внедряем измерительные системы, выполняем обслуживание и настройку, поверку и калибровку.
Подбираем диапазон под рабочее давление, комплектуем датчик индикатором и соединениями, настраиваем передачу показаний в систему управления.
Исполнения для разных задач
Абсолютное давление · однопредельный
МИДА-15: малые давления
1–10 000 Па
Для контроля вакуума в узком рабочем диапазоне. Более низкий верхний предел позволяет уменьшить абсолютную погрешность при том же классе точности.
Диапазон приведён по конфигуратору производителя. Характеристики выбранной модификации фиксируются в заказе.

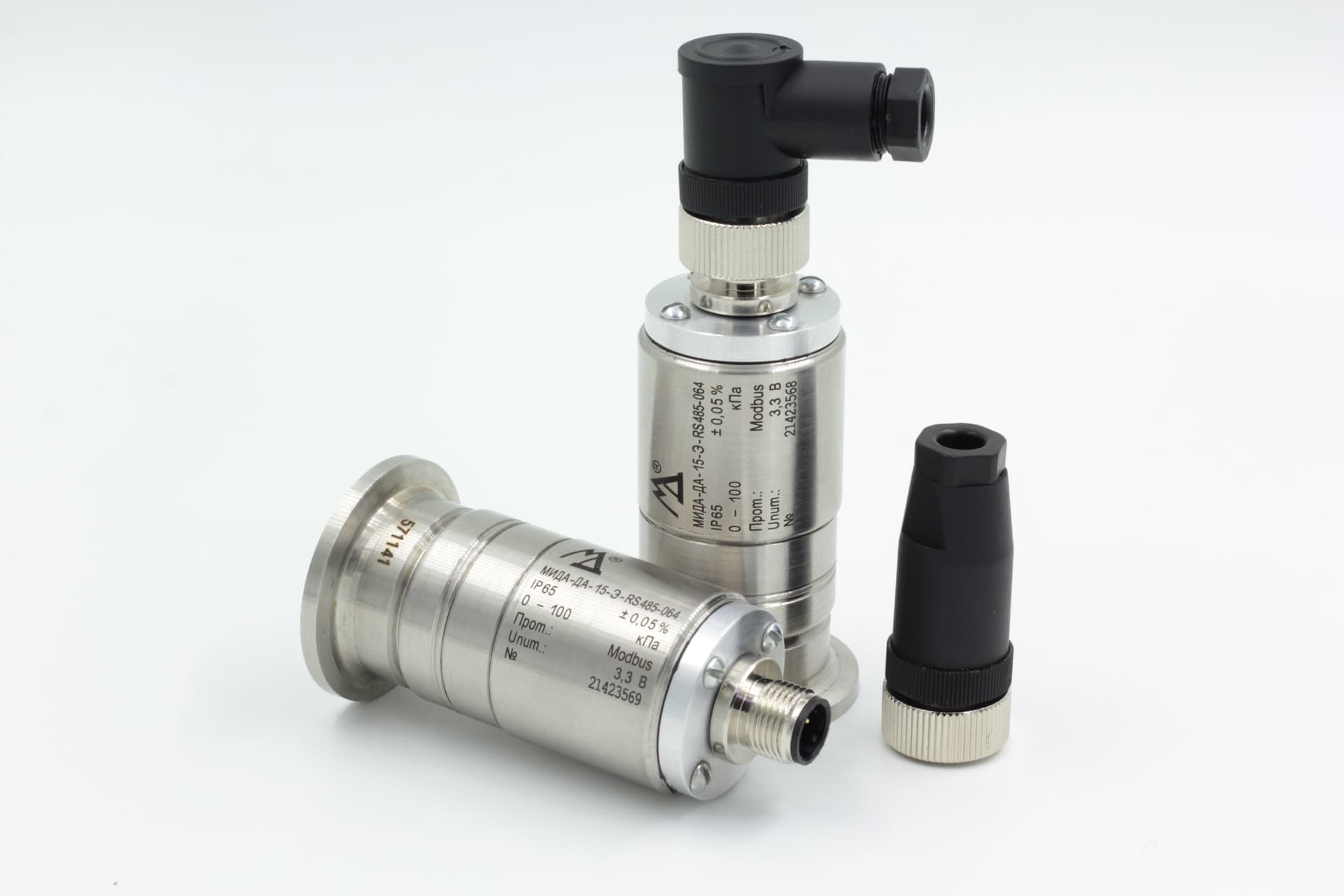

Абсолютное давление · однопредельный
МИДА-15: до 100 кПа
100–100 000 Па
Для технологических установок и исследовательских стендов. Цифровой выход удобен для регистрации давления и подключения к АСУ ТП.
МИДА-ДА-15-Э использует тензопреобразователь «кремний на сапфире».

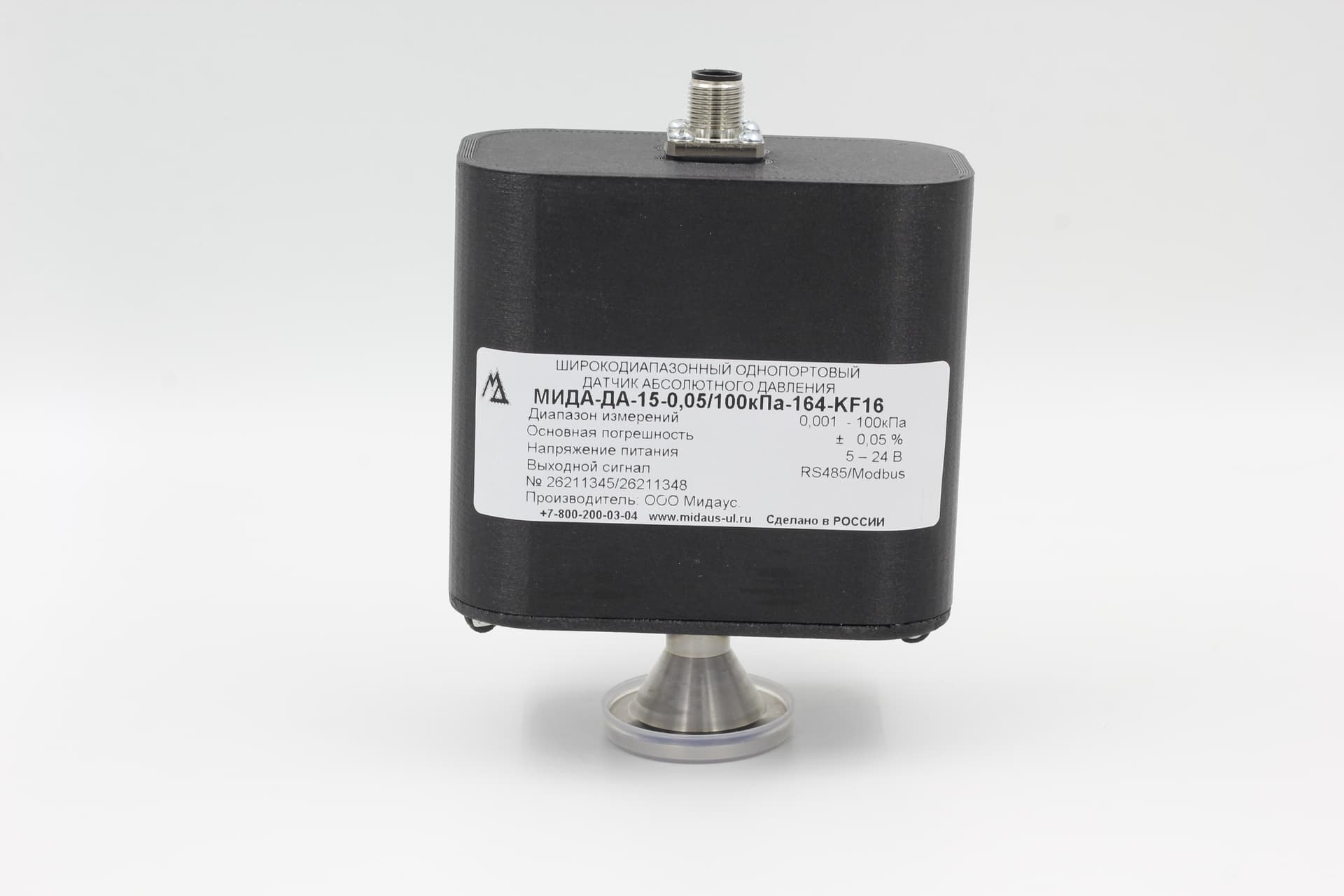

Абсолютное давление · широкодиапазонный
МИДА-15: широкий диапазон
1–100 000 Па
Исполнение для установки с большим изменением давления в течение цикла. Подбираем конфигурацию, индикацию и рабочие точки проверки.
Нижняя граница диапазона не означает одинаковую относительную точность во всех его точках.
Разность давлений · отдельный тип
МИДА-ДД-15
Δp между двумя точками
Для измерения перепада давления. ДД не заменяет датчик абсолютного вакуума: результат зависит от давления на обоих входах.
Диапазон, допустимое статическое давление, среду и выход выбираем по исполнению. Комплект ДД в каталоге Ликлаб →
Технические ориентиры МИДА-ДА-15-Э
| Измеряемая величина | Абсолютное давление газа |
|---|---|
| Основная приведённая погрешность | ±0,05% от диапазона измерений — для соответствующего исполнения |
| Разрешающая способность | До 0,3 Па; 24-битный АЦП. Разрешение не равно погрешности |
| Обновление данных | Минимально 25 мс; зависит от фильтрации и усреднения |
| Передача данных | RS-485 / Modbus; настройка и регистрация через ПО МИДА |
| Присоединение | KF16 / KF25; другие варианты — по согласованию |
| Рабочая температура | +10…+35 °C по текущей странице вакуумного исполнения |
| Питание / защита | 5–24 В по странице производителя; IP65. Питание проверяется по коду исполнения и паспорту |
| Среда | Газы, неагрессивные к материалам контактирующих деталей: титановым сплавам, нержавеющей стали, керамике — в зависимости от конструкции |
| Утверждённый тип | Датчики давления МИДА-15, регистрационный номер 50730-17 |
Это ориентиры для вакуумного исполнения, а не общие характеристики всех датчиков серии МИДА-15. Комплектность, питание и метрологические параметры согласовываются для конкретной модификации.

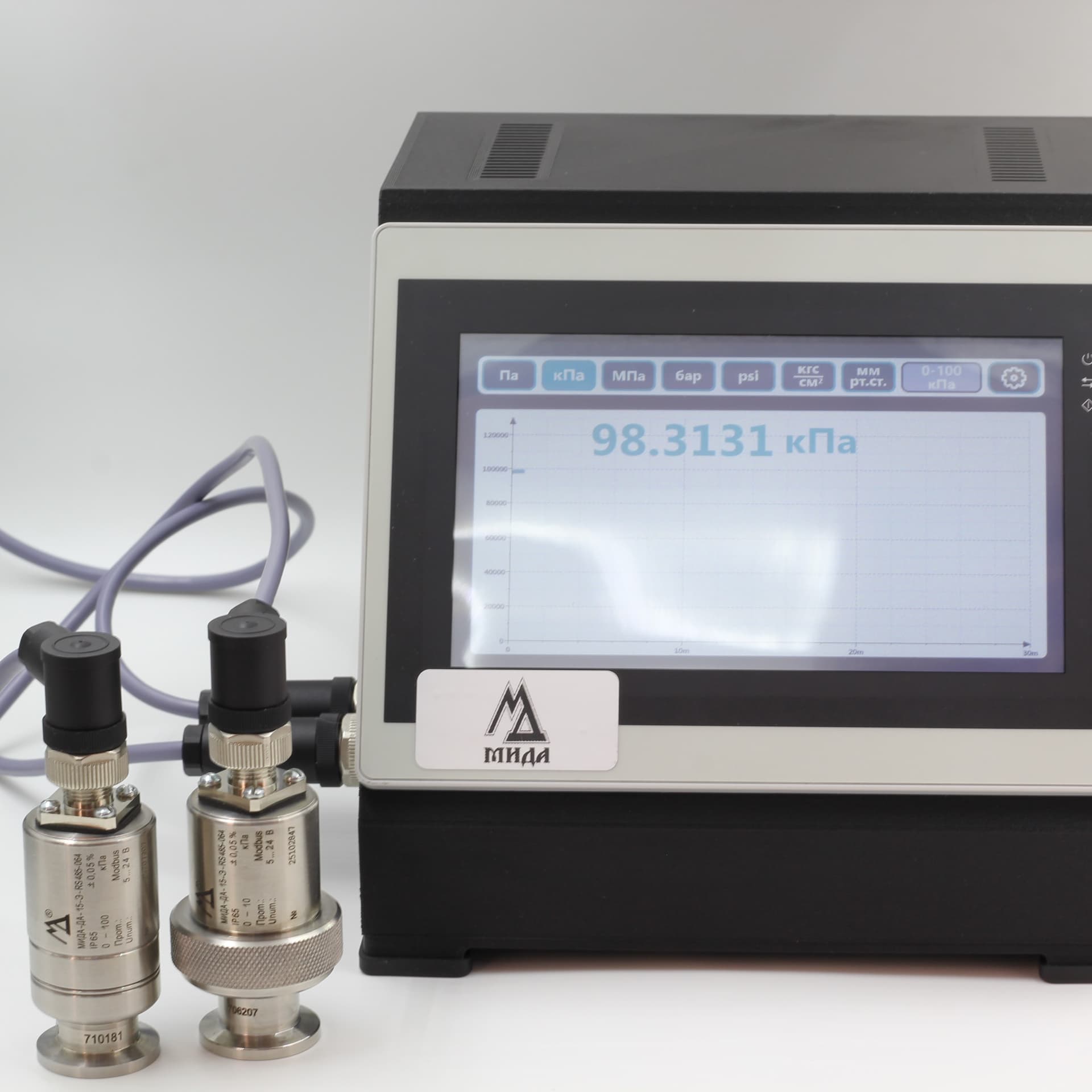

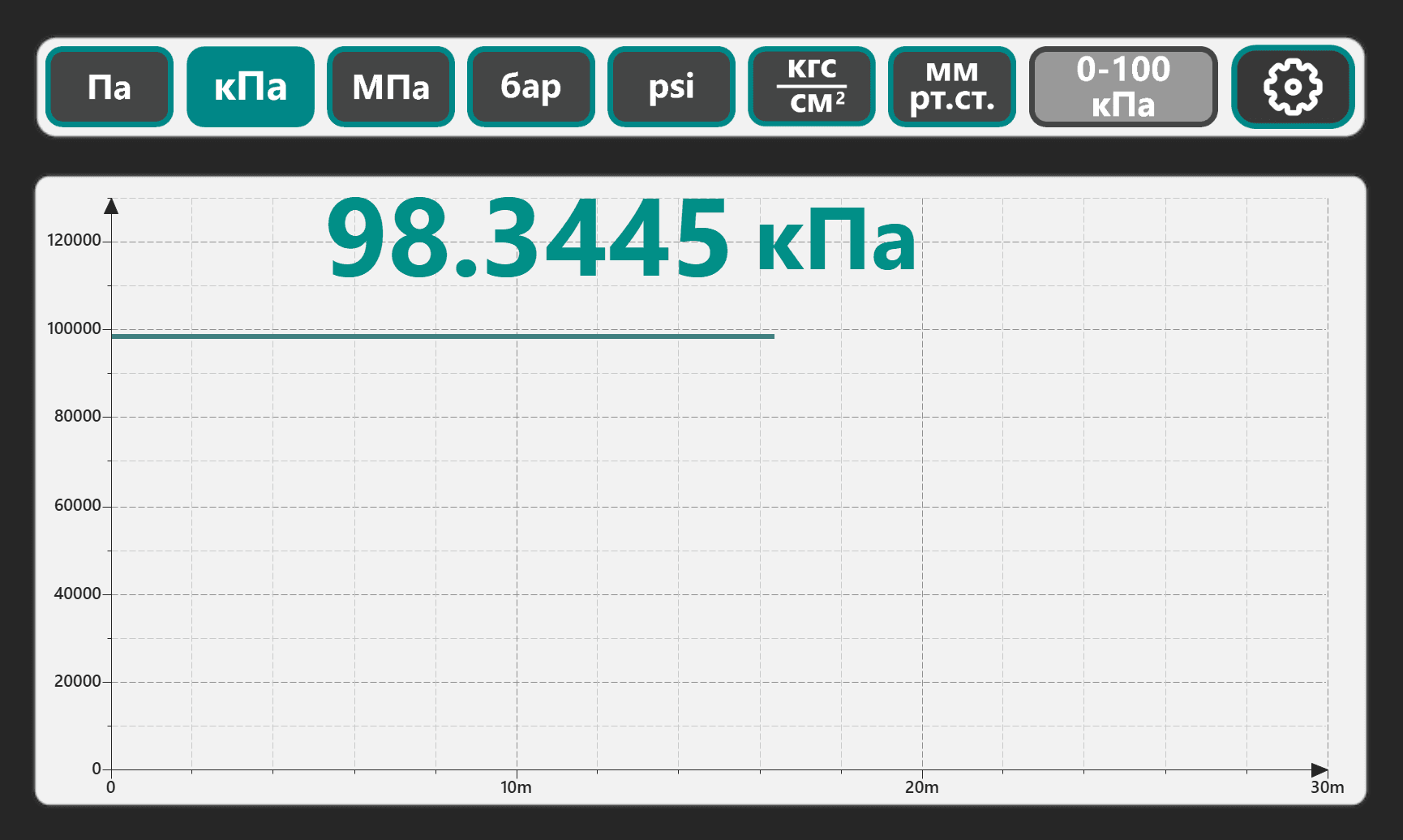

Датчик, индикация и регистрация
Поверка, калибровка и точность
Например, для диапазона 0–100 000 Па это ±50 Па, а для 0–10 000 Па — ±5 Па. Это расчёт приведённой погрешности; он не учитывает все дополнительные влияющие факторы и не заменяет паспорт конкретного датчика.
| Предел допускаемой погрешности | Периодичность по РЭ, п. 3.4 |
|---|---|
| ±0,05% | Не более 1 года |
| ±0,1% | Не более 3 лет |
| Остальные исполнения | Не более 5 лет |
В руководстве указана методика МП 202-11-2022. Для конкретного прибора сверяем модификацию, заводской номер, паспорт и сведения о поверке. Поверку выполняет организация с соответствующей областью аккредитации; её результат проверяется в ФГИС «Аршин».
Что проверяем при подборе и метрологическом сопровождении
Тип измеряемого давления, верхний предел и единицы; класс точности; заводской номер; применимую методику; дату и срок действия поверки. Для калибровки заранее определяем рабочие точки и требуемую неопределённость. Поверка, калибровка и настройка нуля — разные процедуры.
Почему важны ноль, температура и вибрация
В области малых давлений смещение нуля и вибрация могут заметно влиять на результат. Обеспечиваем стабильную температуру, подходящее подключение и настройку по руководству изготовителя. Опубликованные МИДА исследования отдельных датчиков помогают выбрать условия применения, но не заменяют нормированные характеристики конкретного исполнения.
Комплекты Ликлаб в существующем каталоге
Готовые комплекты с индикацией подбираются по задаче. Точный состав датчика и характеристики подтверждаем при заказе.
Документация и техническая поддержка
Ликлаб помогает пройти весь путь: выбор исполнения, поставка, внедрение, настройка индикации и обмена данными, обслуживание, поверка и калибровка. Для подбора сообщите рабочий диапазон давления, газовую среду, присоединение и способ регистрации.
Фотографии и техническая документация: МИДАУС. Диапазоны сверены с конфигуратором производителя 29.09.2026.
