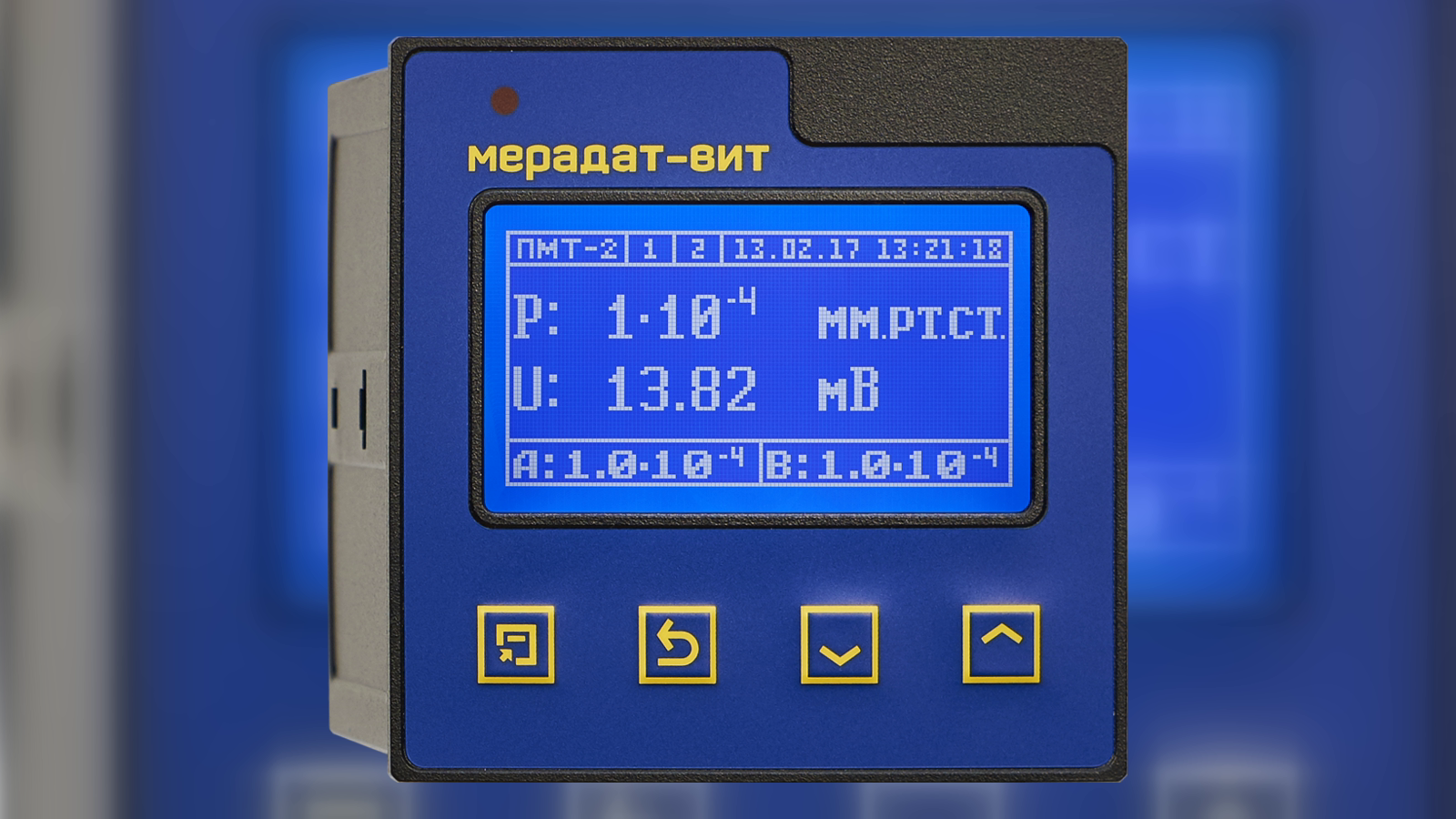

Одноканальный тепловой вакуумметр с графическим ЖК-дисплеем, поддержкой СК-ТС6 и вариантом защищённой передней панели IP67. Компания «ЛИКЛАБ» является официальным представителем завода-изготовителя.
Описание
Одноканальный тепловой вакуумметр с графическим ЖК-дисплеем, поддержкой СК-ТС6 и вариантом защищённой передней панели IP67.
Компания «ЛИКЛАБ» является официальным представителем завода-изготовителя.
Скачать подробные слайды на белом фоне (PPTX)
Назначение и применение
Одноканальный тепловой вакуумметр с графическим ЖК-дисплеем, поддержкой СК-ТС6 и вариантом защищённой передней панели IP67. Прибор подходит для вакуумных установок, лабораторных стендов, технологических камер и контуров автоматизации, где требуется не только измерение, но и архивирование, сигнализация и передача данных.

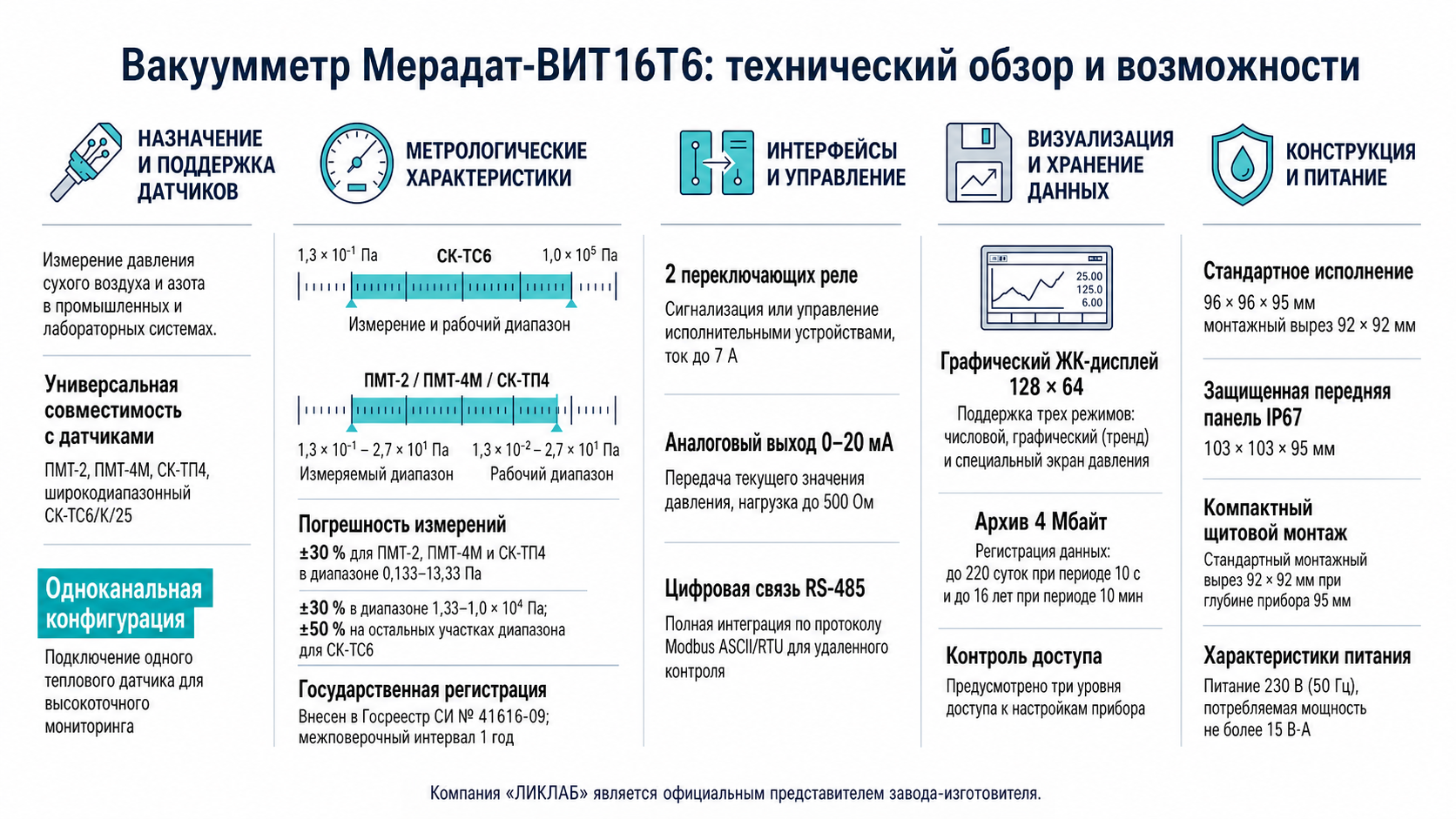

Технические характеристики
| Назначение | Одноканальный тепловой вакуумметр с графическим ЖК-дисплеем, поддержкой СК-ТС6 и вариантом защищённой передней панели IP67. |
|---|---|
| Поддерживаемые датчики | ПМТ-2, ПМТ-4М, СК-ТП4, СК-ТС6/К/25 |
| Диапазоны давления | ПМТ-2, ПМТ-4М, СК-ТП4: рабочий 1,3 × 10⁻²–2,7 × 10¹ Па, измеряемый 1,3 × 10⁻¹–2,7 × 10¹ Па. СК-ТС6: рабочий и измеряемый 1,3 × 10⁻¹–1,0 × 10⁵ Па. |
| Пределы допускаемой погрешности | ±30 % для ПМТ-2, ПМТ-4М и СК-ТП4 в диапазоне 0,133–13,33 Па; для СК-ТС6 ±30 % в диапазоне 1,33–1,0 × 10⁴ Па и ±50 % на остальных участках. |
| Индикация | Графический ЖК-дисплей 128 × 64; числовой режим, график и специальный экран давления. Исполнение IP67пп: 103 × 103 × 95 мм. |
| Релейные выходы | 2 переключающих реле; коммутируемый ток до 7 А при активной нагрузке. |
| Аналоговый выход | 0–20 мА; сопротивление нагрузки не более 500 Ом. |
| Связь | RS-485, Modbus ASCII/RTU. |
| Архив | 4 Мбайт; период записи 1 с–1 ч; до 220 суток при периоде 10 с и до 16 лет при периоде 10 мин. |
| Питание | 230 В, 50 Гц, +10/−15 %; потребляемая мощность не более 15 В·А. |
| Монтаж | Щитовой; стандартные габариты 96 × 96 × 95 мм, вырез 92 × 92 мм; масса не более 1,5 кг. |
| Защита и условия | IP20 до монтажа, IP44 со стороны передней панели после монтажа; +10…+40 °C, влажность до 75 % при +30 °C без конденсации. |
| Метрология | Госреестр СИ № 41616-09; методика поверки МИ 140-89; межповерочный интервал 1 год. |
Подбор датчика и подключение
Тип преобразователя выбирают по рабочему диапазону, газовой среде, присоединению и требованиям к поверке. Монтаж и настройку выполняют по руководству по эксплуатации; для СК-ТС6 перед работой проверяют параметры калибровки по вакууму и атмосферному давлению.
Интеграция в систему
Два реле могут использоваться для сигнализации или управления исполнительными цепями. Аналоговый выход передаёт текущее давление в АСУ ТП, а RS-485 позволяет включить прибор в сеть Modbus. Кольцевой архив сохраняет актуальную историю измерений.
Связанные решения
- Вакуумметр Мерадат-ВИТ12Т6 (2Р/1А/RS-485/4М)
- Вакуумметр Мерадат-ВИТ16Т5 с поддержкой ПМТ-6
- Все вакуумметры Мерадат-ВИТ и аксессуары
- Измерение давления в вакууме
- Курсы и обучение
- Руководства по эксплуатации
- Единицы измерения давления в вакууме
Цена на сайте не публикуется. Комплектация и совместимость уточняются по техническому заданию.
Скачать техническую карточку
