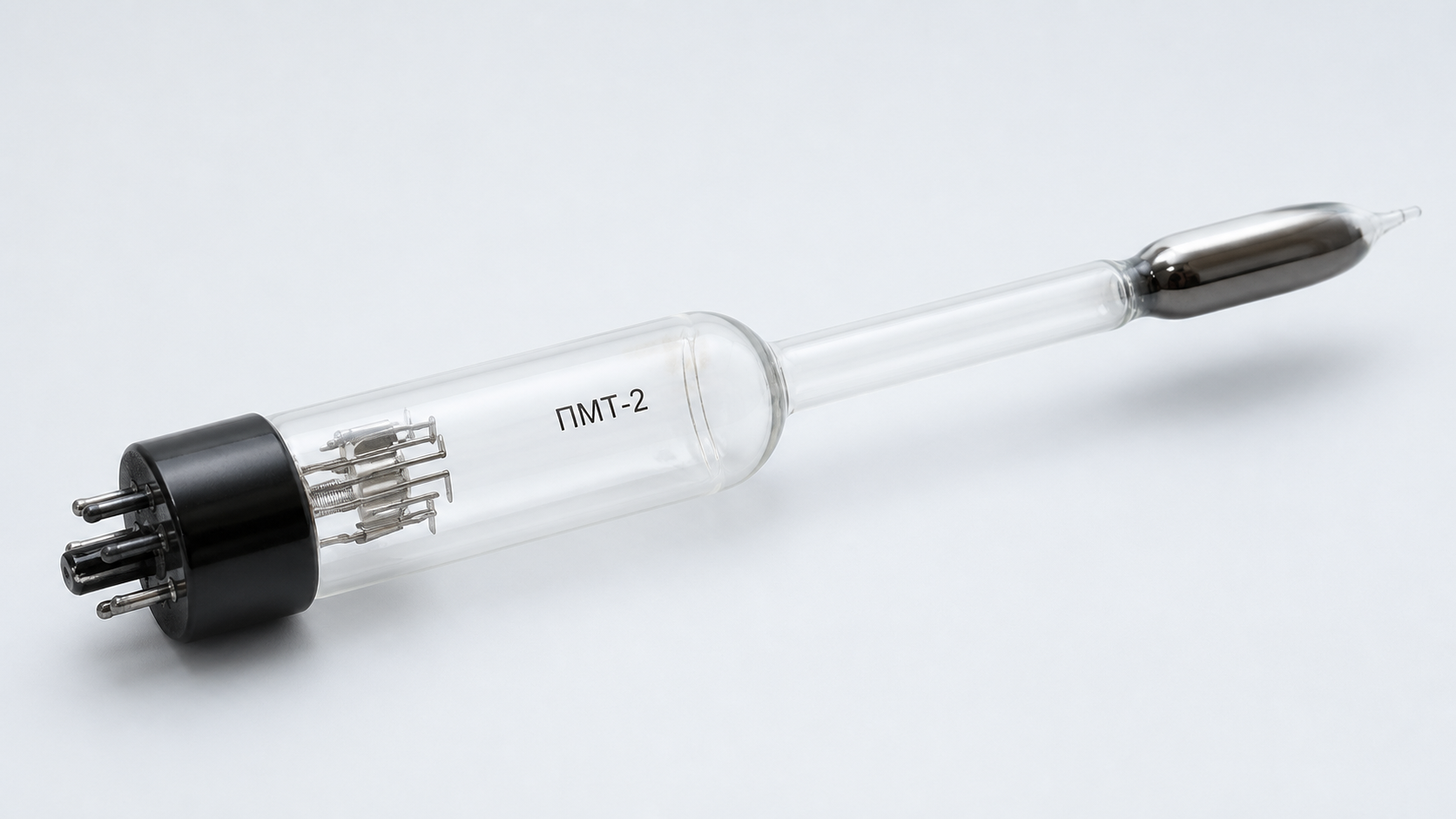

Тепловой первичный преобразователь в стеклянном корпусе для измерения давления сухого воздуха или азота в составе вакуумметров Мерадат-ВИТ. Компания «ЛИКЛАБ» является официальным представителем завода-изготовителя.
Описание
Тепловой первичный преобразователь в стеклянном корпусе для измерения давления сухого воздуха или азота в составе вакуумметров Мерадат-ВИТ.
Компания «ЛИКЛАБ» является официальным представителем завода-изготовителя.
Скачать подробные слайды на белом фоне (PPTX)
Назначение
Тепловой первичный преобразователь в стеклянном корпусе для измерения давления сухого воздуха или азота в составе вакуумметров Мерадат-ВИТ.
Технические характеристики
| Принцип измерения | Тепловой |
|---|---|
| Рабочий диапазон | 1,3 × 10⁻²…2,7 × 10¹ Па |
| Измеряемый диапазон | 1,3 × 10⁻¹…2,7 × 10¹ Па |
| Предел допускаемой погрешности комплекта | ±30% в диапазоне 0,133…13,33 Па |
| Совместимые вакуумметры | Мерадат-ВИТ12Т6, ВИТ16Т5, ВИТ16Т6 и ВИТ19ИТ2 |
| Соединительный кабель | КС-ТП (ПМТ-2), длина 2 или 5 м |
| Рабочая среда | Сухой воздух или азот |
| Конструктивная особенность | Стеклянный корпус требует бережного монтажа |
Принцип работы
Давление определяют по теплопроводности разреженного газа. При изменении числа молекул меняется теплоотвод от чувствительного элемента, и измерительный блок преобразует этот эффект в показание давления.
Бережный монтаж
Стеклянный корпус защищают от удара, боковой нагрузки и вибрации. Кабель прокладывают без натяжения, а место установки выбирают вдали от прямого потока загрязнений. Перед включением проверяют герметичность присоединения и целостность проводки.
Применение
ПМТ-2 используют в лабораторных установках, вакуумных камерах и технологических системах для контроля форвакуумной области при работе с сухим воздухом или азотом.
Подбор и ввод в эксплуатацию
Конфигурацию выбирают по рабочему диапазону, среде, типу присоединения и длине кабельной трассы. Монтаж, электрическое подключение, настройку и поверку выполняют по руководству по эксплуатации. Перед запуском проверяют герметичность, соответствие датчика каналу прибора и корректность всех блокировок.
Монтаж и защита измерительного тракта
Датчик размещают так, чтобы измеряемое давление характеризовало рабочий объём, а поток газа, конденсат и механические загрязнения не воздействовали непосредственно на чувствительный элемент. Вакуумное соединение собирают без перекоса и нагрузки от трубопровода. Сигнальный кабель прокладывают отдельно от силовых цепей и подключают только при снятом питании.
Эксплуатационный контроль и обслуживание
Перед рабочим циклом проверяют устойчивость показаний на атмосфере и после откачки, корректность выбранного типа преобразователя и реакцию релейных блокировок. Периодичность осмотра определяют по чистоте процесса и интенсивности эксплуатации. Загрязнённый датчик нельзя очищать случайными растворителями или механическим воздействием: применяют только процедуру, допустимую руководством по эксплуатации.
